Khám phá bộ khuếch đại TDA2822

Bộ khuếch đại hoạt động, hoặc op-amp như được công nhận rộng rãi, là những anh hùng vô danh trong thế giới mạch điện tử.Các thành phần cơ bản này đóng vai trò là xương sống của khuếch đại âm thanh, tăng hiệu quả tín hiệu âm thanh lên mức đáng chú ý trong khi đảm bảo độ rõ và độ trung thực.Trong các thiết bị điện tử di động và tiêu dùng, vai trò của các op-amp như TDA2822 trở nên cần thiết.OP-AMP kênh hai kênh này được thiết kế cho các ứng dụng năng lượng thấp, phản ánh sự hiểu biết sâu sắc về nhu cầu công nghệ đương đại.Bằng cách tập trung vào các thiết bị như TDA2822, bài viết này sẽ tìm hiểu sự khác biệt của khuếch đại âm thanh giúp tăng cường các thiết bị điện tử hàng ngày, giúp xử lý âm thanh tinh vi có thể truy cập được cho đối tượng rộng.

Danh mục

Tổng quan TDA2822

Các TDA2822 là một mạch tích hợp nguyên khối được bao bọc trong gói PowerDip 12+2+2.Nó chủ yếu phục vụ khuếch đại công suất âm thanh kép, phục vụ cho radio di động và hệ thống âm thanh truyền hình.Sự hấp dẫn của nó không chỉ xuất hiện từ các khả năng của nó mà từ sự hội tụ của thiết kế mạch đơn giản, đầu ra âm thanh vượt trội và một loạt các ứng dụng điện áp mà nó hỗ trợ.Điều này làm cho nó trở thành một lựa chọn phù hợp cho các thiết bị âm thanh quy mô nhỏ, chẳng hạn như máy nghe cassette và loa đa phương tiện.

Một loạt các tùy chọn điện áp tương thích cho phép TDA2822 mang lại âm thanh mạnh mẽ mà không phải hy sinh hiệu quả.Thiết kế mạch không biến chứng của nó cho phép kết hợp Swift vào các thiết lập điện tử đa dạng.Các kỹ sư thường sử dụng cấu hình tải trọng liên kết (BTL) của nó trong các ứng dụng kêu gọi công suất đầu ra cao hơn, tăng cường trình chiếu âm thanh với ít thành phần hơn.Khả năng thích ứng của các chiến lược Echoes TDA2822 để quản lý tài nguyên hợp lý thường được đánh giá cao trong các dự án phức tạp.

Ngoài các thông số kỹ thuật đơn thuần, TDA2822 giải quyết nhiệm vụ của bạn về âm thanh di động chất lượng cao.Nó tăng cường độ tinh khiết âm thanh trong các thiết bị nhỏ gọn, phù hợp với xu hướng hiện đại của công nghệ thu nhỏ và có thể truy cập.Khi được tích hợp vào thiết bị điện tử tiêu dùng, nó có xu hướng nâng cao trải nghiệm thính giác đáng kể, cung cấp âm thanh nhất quán và rõ ràng ngay cả trong các môi trường khác nhau.Chất lượng ổn định này đáp ứng mong muốn về độ bền của sản phẩm và sự hài lòng của bạn, củng cố TDA2822 như một nền tảng trong các giải pháp âm thanh tiêu dùng.

Cấu hình pin

Số pin số	Tên pin	Sự miêu tả
1, 3	Đầu ra	Cung cấp đầu ra âm thanh khuếch đại
5, 8	Đảo ngược đầu vào (In-)	Pin đảo ngược của bộ khuếch đại thường được nối đất
6, 7	Đầu vào không đảo ngược (IN+)	Chốt không đảo ngược được cung cấp tín hiệu âm thanh
4	Vcc-	Kết nối với đường ray cung cấp tiêu cực
2	VCC+	Kết nối với đường ray cung cấp tích cực

Đặc trưng

Tính năng	Đặc điểm kỹ thuật
Phạm vi điện áp cung cấp	3-15V
Điện áp hoạt động tối đa	15V
Công suất đầu ra	3,2 watt
Trở kháng tải âm thanh	8 ohms
Khuếch đại tăng	39 dB
HOẠT ĐỘNG CUNG CẤP HIỆN TẠI	12 Ma
Bias hiện tại đầu vào	0,1 Pha
Tỷ lệ từ chối cấp nguồn (PSRR)	40 dB
Biến dạng chéo tối thiểu	Đúng
Dòng điện không hoạt động thấp	Đúng
Hỗ trợ cấu hình	Cầu hoặc âm thanh nổi
Loại gói	Dip 8 chân

Thông số kỹ thuật

Tham số	Đặc điểm kỹ thuật
Lớp học	Lớp-ab
Công suất đầu ra	3,2 w
Phong cách gắn kết	Qua lỗ
Kiểu	Mono 1 kênh hoặc âm thanh nổi 2 kênh
Gói / trường hợp	PDIP-16
Âm thanh - Trở kháng tải	8 ohms
THD cộng với tiếng ồn	0,20%
Điện áp cung cấp - Tối đa	15 v
Điện áp cung cấp - tối thiểu	3 v
Nhiệt độ hoạt động tối thiểu	-40 ° C.
Nhiệt độ hoạt động tối đa	+150 ° C.
Bao bì	Ống
Thương hiệu	Stmicroelectronics
Mô tả/chức năng	Tai nghe/loa
Nhận được	39 dB
Chiều cao	4,59 mm
IB - hiện tại sai lệch đầu vào	100 na
Loại đầu vào	Đơn
Chiều dài	20 mm
Số lượng kênh	2 kênh
HOẠT ĐỘNG CUNG CẤP HIỆN TẠI	12 Ma
Điện áp cung cấp vận hành	5 V, 9 V, 12 V
Đầu ra hiện tại	1.5 a
Loại tín hiệu đầu ra	Khác biệt, đơn
Loại đầu ra	Mono 1 kênh, âm thanh nổi 2 kênh
PD - Tăng sức mạnh	4 w

Mạch khuếch đại

Mạch khuếch đại âm thanh TDA2822

Mạch kiểm tra TDA2822

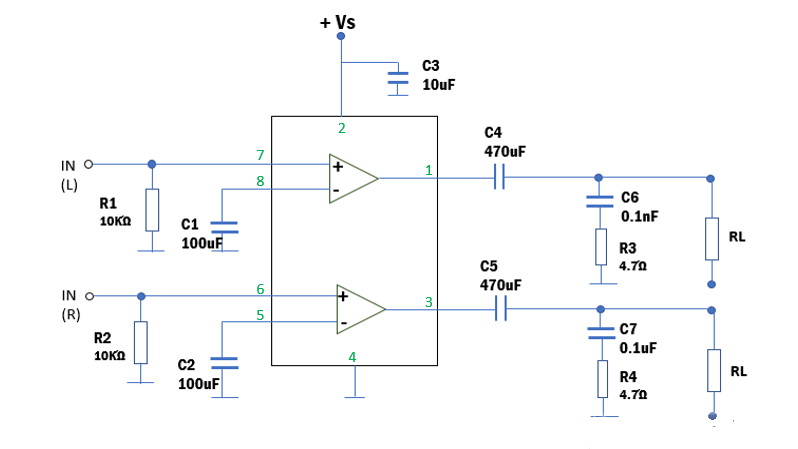

Kiểm tra với mạch TDA2822 ở chế độ âm thanh nổi

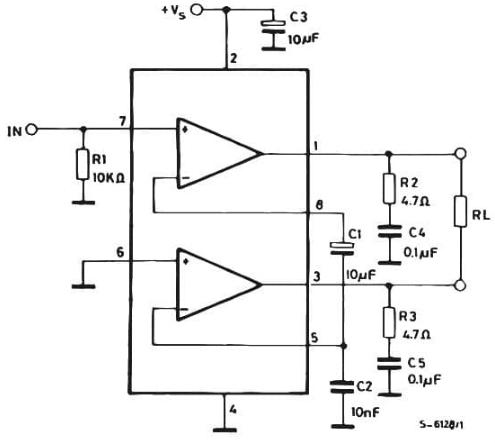

Mạch TDA2822 trong thử nghiệm chế độ cầu

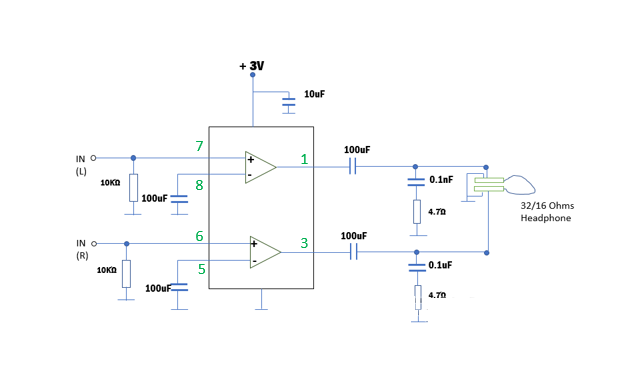

Ứng dụng TDA2822 trong người chơi di động

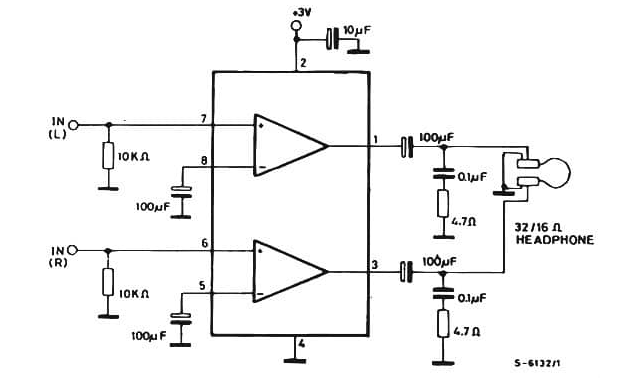

Tích hợp các giải pháp hiệu quả chi phí TDA2822 cho tính di động

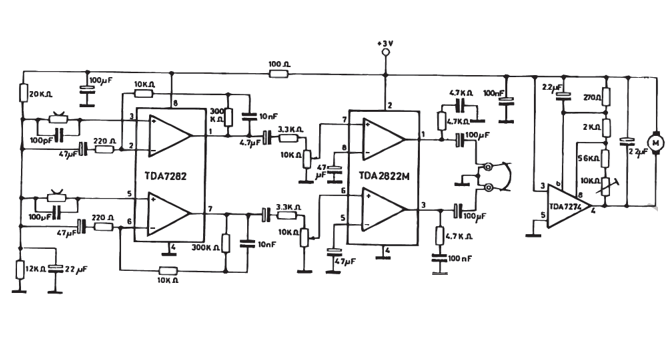

Tăng cường đầu cassette âm thanh nổi 3V với điều khiển tốc độ động cơ và TDA2822

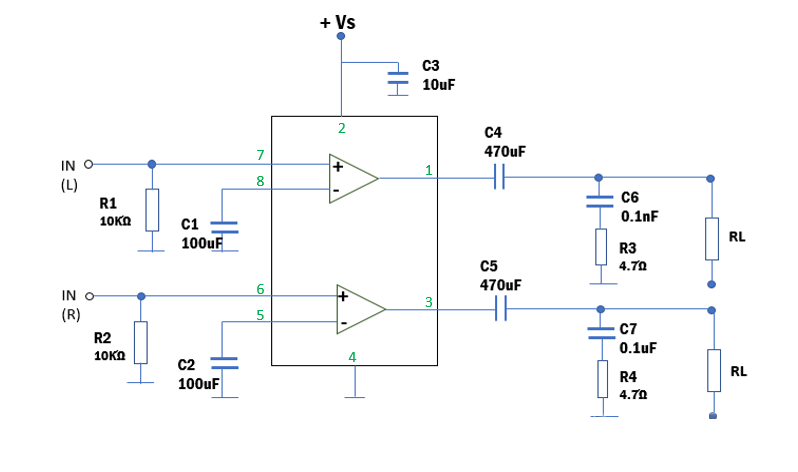

Nguyên tắc làm việc của khuếch đại TDA2822

Để tạo ra một mạch khuếch đại với TDA2822 hoạt động trơn tru, tập trung vào việc tạo các kết nối chính xác.Cụ thể, kênh âm thanh bên trái phải được chuyển đến chân 1 qua C4 và kênh bên phải được hướng đến chân 3 bằng C5.Các tụ điện này đóng vai trò là thiết bị khớp nối hoạt động, lọc ra dòng điện trực tiếp trong khi cho phép các tín hiệu âm thanh hiện tại xen kẽ vượt qua liền mạch.Để bảo tồn tính toàn vẹn tín hiệu và giảm thiểu phản hồi hoặc dao động, các chân đảo phải được kết nối với mặt đất thông qua các tụ điện.Trong khi đó, các đầu vào không đảo ngược nên kết nối an toàn với các nguồn âm thanh, thúc đẩy sự rõ ràng âm thanh và giảm độ méo.

Hiệu suất của bản lề TDA2822 trên các sắp xếp sức mạnh của nó.PIN 2 cần kết nối trực tiếp với nguồn năng lượng cho hoạt động liền mạch, trong khi PIN 4 nên thiết lập mặt đất rắn.Grounding an toàn thiết lập một tham chiếu ổn định, thúc đẩy hoạt động trơn tru của bộ khuếch đại.Giới thiệu một tụ điện bổ sung giữa VCC và mức mặt đất có thể dập tắt đáng kể các nhiễu điện từ và các tiếng ồn khác, dẫn đến tín hiệu âm thanh tinh khiết hơn.Bạn thường có thể lưu ý rằng một cách tiếp cận chu đáo để thiết lập sức mạnh làm giảm đáng kể tiếng ồn không mong muốn, làm nổi bật sự khác biệt của việc đạt được các đầu vào công suất sạch trong các hệ thống điện tử tinh tế.

Mặc dù thiết lập cơ bản của TDA2822 về mặt khuếch đại rất hứa hẹn, nhưng việc tinh chỉnh dựa trên những hiểu biết thực hành có thể tăng đáng kể hiệu suất của nó.Thử nghiệm với các giá trị tụ điện khác nhau có thể tăng cường đáp ứng tần số, tùy chỉnh bộ khuếch đại cho các tính năng âm thanh cụ thể.Hơn nữa, việc thêm các thành phần như tản nhiệt AIDS trong việc xử lý mức nhiệt, ngăn ngừa nhiệt độ quá mức và kéo dài tuổi thọ của thiết bị.Dựa trên thử nghiệm cá nhân và lỗi, điều chỉnh các điều kiện môi trường và thông số kỹ thuật thành phần phù hợp với những hiểu biết của chuyên gia, thúc đẩy hiệu suất vượt trội và tính linh hoạt.

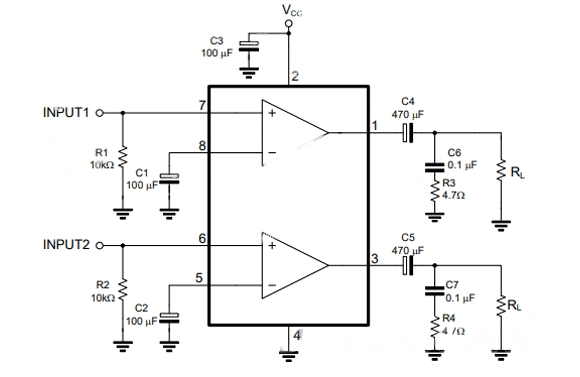

Làm chủ bộ khuếch đại TDA2822

Để mở khóa hoàn toàn tiềm năng của bộ khuếch đại TDA2822 trong các hoạt động âm thanh của bạn, việc hiểu ứng dụng sắc thái của nó là rất quan trọng.Hướng dẫn này dẫn bạn qua một thiết kế mạch điển hình, vẽ từ các chi tiết phong phú được nhúng trong bảng dữ liệu của TDA2822.

Bắt đầu với kênh âm thanh bên trái và kết nối đầu ra âm thanh bên trái với chân đầu ra của bộ khuếch đại 1 bằng cách sử dụng tụ điện phân được đánh dấu là C4.Tụ điện này một cách nghệ thuật kết hợp tín hiệu âm thanh cho loa của bạn, trong khi chặn bất kỳ thành phần DC nào.Để chế tạo trải nghiệm âm thanh phù hợp, sử dụng chiến lược song song và liên kết đầu ra âm thanh phù hợp với đầu ra PIN 3, sử dụng một tụ điện điện phân khác, C5.Thiết lập này đảm bảo cả hai kênh hài hòa, đạt được trải nghiệm âm thanh cân bằng.

Căn cứ hiệu quả làm giảm đáng kể tiếng ồn và phá vỡ sự gián đoạn mạch.Trực tiếp xung quanh các chân đầu vào đảo ngược, chân 5 và chân 8, thông qua các tụ điện điện phân đóng vai trò là bộ lọc, ổn định tín hiệu đầu vào một cách duyên dáng.Đối với các chân đầu vào không đảo ngược, Pin Pin 7 cho kênh bên trái và chân 6 cho bên phải kết nối chúng với các nguồn đầu vào âm thanh của bạn, do đó ánh xạ đường dẫn tín hiệu chính.

Chăm chú cung cấp năng lượng cho IC với tham vọng âm thanh của bạn.Buộc pin 2 của TDA2822 với nguồn năng lượng DC được điều chỉnh theo thông số kỹ thuật của dự án của bạn.Đảm bảo chân 4 tham gia vào mặt đất để hoàn thành mạch điện.Để tăng cường sức mạnh và sự kiên định của bộ khuếch đại.Tích hợp một tụ điện bộ lọc (C3) bắc cầu cho VCC (chân 8) và mặt đất.Tụ này đệm bất kỳ gợn sóng nguồn điện nào, do đó tinh chỉnh đầu ra âm thanh.Thực hiện các phương pháp này, bạn không chỉ thiết lập một mạch khuếch đại âm thanh và thành thạo mà còn chính nó để thích ứng liền mạch vào các đổi mới âm thanh của bạn.

Tương đương và các lựa chọn thay thế cho TDA2822

Các mô hình tương đương

• C4556C

• NJM4560

Các mô hình tương đương

• LM386

• AD620

• IC6283

• JRC45558

• CXA1622P

• TDA8542

• TPA3138D2PWP

• TDA2824

• TEA2025B

• TEA2025D

• BA534

• TDA7268

• TDA8547

• CXA1634P

Sử dụng TDA2822

Khuếch đại radio AM và FM

TDA2822 thường được sử dụng để tăng cường tín hiệu âm thanh trong radio AM và FM, cung cấp âm thanh mạnh mẽ từ các thiết bị nhỏ gọn.Tinh chỉnh các mạch khuếch đại giúp giảm mức độ tiếng ồn, dẫn đến đầu ra âm thanh rõ ràng hơn, cộng hưởng hơn.Bạn có thể thấy rằng việc điều chỉnh các thành phần để đạt được đầu ra cân bằng mang lại trải nghiệm thính giác phong phú hơn trong khi giảm thiểu biến dạng.

Âm thanh ở trình phát di động

Trong các thiết bị âm thanh di động, TDA2822 tăng đáng kể chất lượng âm thanh.Hiệu quả của nó rất phù hợp cho các thiết bị hoạt động bằng pin, cung cấp âm thanh thỏa mãn trong khi bảo tồn năng lượng.Bằng cách tùy chỉnh các cài đặt khuếch đại cho các đặc điểm độc đáo của các tệp âm thanh khác nhau, người nghe có thể tận hưởng độ sâu của âm thanh gần giống với các hệ thống lớn hơn, tạo ra một môi trường thính giác sôi động.

Khuếch đại âm thanh công suất thấp

TDA2822 vượt trội trong các kịch bản yêu cầu khuếch đại công suất thấp, làm cho nó trở nên lý tưởng cho các ứng dụng nơi bảo quản pin được đánh giá cao, chẳng hạn như tai nghe không dây và loa di động.Thông qua thiết kế mạch chiến lược, bạn có thể kéo dài tuổi thọ pin mà không phải hy sinh âm lượng âm thanh hoặc độ rõ, phù hợp với nhu cầu của ứng dụng di động.

Dao động cầu Wien

Trong các thiết bị tạo tín hiệu, TDA2822 thường đóng góp cho các mạch dao động cầu Wien, cung cấp sóng hình sin ổn định được tìm kiếm trong các ứng dụng thử nghiệm và đo lường khác nhau.Bằng cách tăng cường lựa chọn thành phần và thiết kế mạch, người ta có thể đạt được hiệu suất đáng chú ý, làm nổi bật bộ khuếch đại như một tài sản vô giá để tạo tần số âm thanh chính xác.

Bộ khuếch đại công suất âm thanh

TDA2822 hoạt động hiệu quả như một bộ khuếch đại công suất âm thanh, lão luyện trong việc lái loa nhỏ.Trở ngại loa phù hợp và cấu hình bộ khuếch đại cho phép người dùng đạt được đầu ra cực đại mà không ảnh hưởng đến chất lượng âm thanh.Bản chất đa năng của TDA2822 cho phép cả các thiết lập âm thanh đơn giản và phức tạp, mang lại sự linh hoạt dồi dào trong thiết kế và sử dụng.

Tăng tín hiệu âm thanh

TDA2822 là công cụ củng cố cường độ tín hiệu âm thanh, định vị nó như một tài sản có giá trị trong các dự án yêu cầu mức âm thanh nâng cao.Bạn có thể thường xuyên đánh giá cao khả năng của chip để cải thiện nỗ lực âm thanh của mình bằng cách cung cấp độ rõ và chiếu cao.Bằng cách kết hợp các cơ chế phản hồi và đảm bảo mạch hiệu quả, có thể đạt được sự khuếch đại âm thanh vượt trội gợi nhớ đến các hệ thống phức tạp hơn.

Phần kết luận

Việc thăm dò TDA2822 OP-AMP trong bài viết này nhấn mạnh vai trò tích cực của nó trong sự phát triển của công nghệ khuếch đại âm thanh.Với cấu hình kênh kép, hoạt động điện áp thấp và khả năng tạo ra âm thanh rõ ràng, chất lượng cao, TDA2822 là một minh chứng cho những tiến bộ trong thiết kế bộ khuếch đại âm thanh.Nó minh họa làm thế nào các đổi mới kỹ thuật có thể được tích hợp liền mạch vào các thiết bị điện tử tiêu dùng, nâng cao trải nghiệm thính giác mà không ảnh hưởng đến hiệu quả năng lượng hoặc thiết kế đơn giản.Hiểu các hoạt động chi tiết và các ứng dụng thực tế của các op-amp như vậy không chỉ mở rộng kiến ​​thức kỹ thuật của chúng tôi mà còn làm phong phú thêm sự tương tác của chúng tôi với công nghệ xung quanh chúng tôi.Việc thành thạo các khả năng của TDA2822 có thể mở khóa các khả năng mới trong kỹ thuật âm thanh, thể hiện sự pha trộn của sự sáng tạo và độ chính xác xác định các thiết bị điện tử hiện đại.
