IC 7447: Hướng dẫn chuyển đổi BCD sang 7 đoạn

IC 7447 chủ yếu được sử dụng để chuyển đổi dữ liệu thập phân (BCD) được mã hóa nhị phân thành các tín hiệu có thể điều khiển màn hình 7 đoạn.Chip này cho phép biểu diễn trực quan các số từ 0 đến 9 trên các màn hình này bằng cách xử lý các đầu vào BCD và chuyển chúng thành các đầu ra tương ứng.Bài viết này khám phá các chức năng chi tiết, cấu hình pin và các tính năng hoạt động của IC 7447, cung cấp những hiểu biết có giá trị cho mọi người tham gia vào các dự án bo mạch chủ.

Danh mục

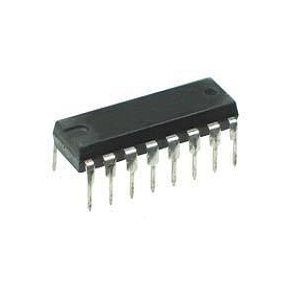

Tổng quan về IC 7447

IC 7447 là một phần xác định trong họ logic 74xx, thường được sử dụng trong một loạt các ứng dụng kỹ thuật số bao gồm máy tính, quầy, đồng hồ và hệ thống đo lường.Chức năng chính của nó là việc giải mã các đầu vào BCD (thập phân được mã hóa nhị phân) cho màn hình 7 đoạn, tạo điều kiện chuyển đổi dữ liệu nhị phân thành các định dạng dễ hiểu.Được gói gọn trong gói kép 14 chân và có đầu ra bộ thu mở 15V, IC này chuyển chuỗi nhị phân bốn bit thành các số thập phân dao động từ 0 đến 9.

Sự đơn giản và độ tin cậy của IC 7447 thiết lập nó như một thành phần cơ bản trong các mạch kỹ thuật số trên toàn cầu.Trong đồng hồ kỹ thuật số và bộ đếm, IC này cho phép trình bày rõ ràng dữ liệu số cho sự rõ ràng và độ chính xác trong công nghệ.Trong các hệ thống phức tạp như các thiết bị đo đa chức năng, sự hiểu biết về thời gian và trình tự logic có thể ảnh hưởng đến hiệu suất, các kỹ năng thường trưởng thành trong quá trình thử nghiệm lặp.Khả năng phân biệt và điều hướng các sự tinh tế này nâng cao nỗ lực thực hiện đơn giản đến các cơ hội để tối ưu hóa thiết kế và hiệu quả.

Về mặt kỹ thuật, IC 7447 tạo điều kiện cho biểu diễn dữ liệu hiệu quả, đóng vai trò là cầu nối giữa các đầu vào nhị phân thô và tiềm năng biểu cảm của số thập phân.Bản dịch này không phải là một nhiệm vụ kỹ thuật đơn thuần mà tăng cường sự tương tác với các thiết bị.Các điều chỉnh nhỏ trong việc thực hiện, chẳng hạn như sửa đổi dòng điện cho màn hình, có thể thay đổi rất nhiều chất lượng đầu ra và tuổi thọ thành phần, làm nổi bật bản chất của việc học thực nghiệm và lặp lại trong thiết bị điện tử.

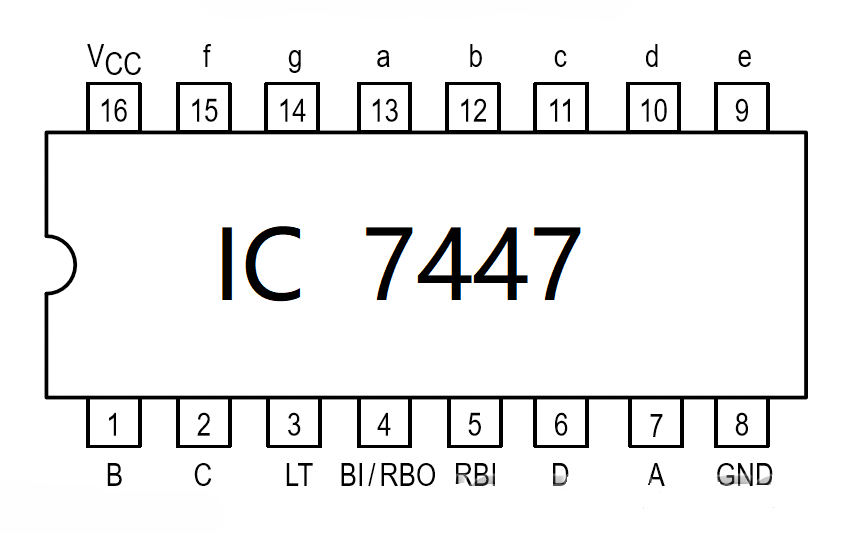

Cấu hình pin IC 7447

Ghim số	Sự miêu tả
1	BCD B đầu vào
2	BCD C đầu vào
3	Kiểm tra đèn
4	Đầu ra RB
5	Đầu vào RB
6	BCD D Đầu vào
7	BCD một đầu vào
8	Đất
9	Đầu ra 7 đoạn E.
10	7 đoạn d đầu ra
11	7 đoạn C đầu ra
12	7 đoạn b đầu ra
13	7 đoạn đầu ra
14	7 đoạn G đầu ra
15	7 đoạn F đầu ra
16	VCC - Cung cấp tích cực

Làm thế nào IC 7447 có chức năng trong các mạch kỹ thuật số?

Mạch trình điều khiển là một loại logic tổ hợp được thiết kế để dịch nhiều tín hiệu đầu vào thành các đầu ra cụ thể.Mục đích chính của nó là đảm bảo rằng các đầu ra tương ứng chính xác với các giá trị đầu vào theo cách có hệ thống và có thể dự đoán được.Ví dụ, IC 7447, bộ giải mã phân đoạn BCD-to-7, thực hiện hàm này bằng cách chuyển đổi các đầu vào thập phân được mã hóa nhị phân (BCD) thành các đầu ra thập phân có thể nhận biết trực quan.Quá trình này dựa vào các nguyên tắc của đại số Boolean và hoạt động của các cổng logic để thực hiện các chuyển đổi này một cách hiệu quả.

Chức năng của màn hình 7 đoạn liên quan đến mối quan hệ đơn giản giữa đầu vào và đầu ra.Hệ thống có bốn dòng đầu vào, mà bộ giải mã xử lý để kiểm soát bảy dòng đầu ra.Bên trong IC 7447, bộ giải mã dịch dữ liệu đầu vào BCD thành một định dạng trực tiếp điều khiển màn hình 7 đoạn.Mỗi kết hợp đầu vào được ánh xạ trước để chiếu sáng các phân đoạn cụ thể của màn hình, tạo thành các số hoặc ký tự mong muốn.Ánh xạ này đảm bảo rằng các chức năng hiển thị đáng tin cậy và nhất quán mà không cần điều khiển bên ngoài bổ sung.

Một trong những tính năng chính của IC 7447 là khả năng xử lý chuyển đổi này trong nội bộ.CHIP tự động tạo ra các bổ sung cần thiết của các đầu vào BCD, loại bỏ sự cần thiết của lập trình bên ngoài hoặc các mạch bổ sung.Chức năng tích hợp này đơn giản hóa quá trình hiển thị thông tin, vì chip chuẩn bị dữ liệu theo định dạng mà màn hình 7 đoạn có thể dễ dàng diễn giải.Do đó, nó cung cấp một giải pháp đơn giản và hiệu quả để chuyển đổi đầu vào kỹ thuật số thành các đầu ra có thể đọc được.

Chuyển đổi phân đoạn BCD-to-7 thông qua IC 7447

IC 7447 là một con chip được sử dụng để kiểm soát màn hình 7 đoạn cực dương, chẳng hạn như Kingbright SA03.Nó chuyển đổi đầu vào nhị phân 4 bit thành các số được hiển thị trên mô-đun 7 đoạn.Đầu vào 4 bit được dán nhãn D, C, B và A, với mỗi bit đại diện cho một giá trị: D là vị trí 8, C là vị trí 4 4, B là vị trí 2, và A là vị trí 1.Những đầu vào này thường đến từ một bộ đếm nhị phân.Khi đầu vào nằm trong khoảng 0000 (nhị phân cho 0) và 1001 (nhị phân cho 9), IC sẽ tạo ra số chính xác trên màn hình.Điều này được gọi là thập phân mã hóa nhị phân (BCD).Nếu đầu vào cao hơn 1001, IC sẽ xuất ra các giá trị không chính xác hoặc không xác định trên màn hình.Bạn có thể kiểm tra các đầu ra này bằng bảng sự thật trong bảng dữ liệu IC IC.Các chân điều khiển trên IC được dán nhãn BI/RBO, RBI và LT.Chúng được sử dụng để làm trống, trống rỗng và thử nghiệm màn hình.Để vận hành IC bình thường, kết nối các chân này với nguồn năng lượng 5V.

Thiết lập cơ bản

Để thiết lập mạch, bắt đầu bằng cách kết nối nguồn.Gắn chân 16 (VCC), chân 3 (LT), chân 4 (BI/RBO) và chân 5 (RBI) vào nguồn điện 5V để đảm bảo các thành phần nhận được đủ năng lượng.Sau đó, kết nối chân 8 (GND) với mặt đất (0V) để hoàn thành mạch và cung cấp một điểm tham chiếu ổn định.Tiếp theo, liên kết các chân đầu vào.Kết nối chân 1, 2, 6 và 7, đóng vai trò là đầu vào DCBA, với các chân đầu ra DCBA tương ứng của bộ đếm của bạn.Điều này cho phép bộ đếm gửi tín hiệu điều khiển đầu ra hiển thị.Cuối cùng, dây màn hình.Kết nối các chân 9 đến 15 với các phân đoạn A, B, C, D, E, F và G của màn hình 7 phân đoạn Anode ANODE của bạn.Đảm bảo rằng mỗi pin được khớp chính xác với phân đoạn tương ứng của nó để đảm bảo biểu diễn chữ số chính xác trên màn hình.

Các hoạt động nâng cao trong quản lý hiển thị

Các mạch tích hợp như 74xx47 được thiết kế để đơn giản hóa điều khiển và cải thiện hiệu suất của màn hình nhiều chữ số.Các mạch này bao gồm các tính năng như thử nghiệm đèn, đầu vào trống và độ trống gợn, giúp tăng cường độ tin cậy, độ rõ và hiệu quả của hiển thị.Các Kiểm tra đèn Chức năng chiếu sáng tất cả các phân đoạn của màn hình 7 đoạn đồng thời khi pin riêng của nó được kích hoạt với điện áp thấp.Thử nghiệm này giúp xác nhận rằng tất cả các phân đoạn đang hoạt động đúng trước khi sử dụng thường xuyên hoặc trong quá trình bảo trì.Nó hoạt động độc lập với các giá trị đầu vào nhị phân DCBA, làm cho nó trở thành một cách nhanh chóng và dễ dàng để đảm bảo sự sẵn sàng hiển thị.Các Đầu vào trống Cho phép tất cả các phân đoạn của màn hình được tắt mà không thay đổi dữ liệu đầu vào.Tính năng này rất hữu ích để tiết kiệm năng lượng trong quá trình không hoạt động hoặc giảm sự lộn xộn thị giác trong các thiết bị nơi chiếu sáng liên tục có thể gây mất tập trung.Nó bảo tồn dữ liệu đầu vào trong khi cung cấp tính linh hoạt trong việc quản lý màn hình.

Các Đầu vào trống Ripple (RBI) Và Đầu ra trống Ripple (RBO) Kiểm soát việc triệt tiêu các số 0 hàng đầu trong màn hình nhiều chữ số.Ví dụ: thay vì hiển thị "005", màn hình sẽ hiển thị "5." "Hàm này đảm bảo rằng chỉ có các chữ số có ý nghĩa được thắp sáng.Trong các màn hình xích, RBO của một IC kết nối với RBI của tiếp theo, đảm bảo triệt tiêu không nhất quán trên tất cả các chữ số.RBI chữ số ít có ý nghĩa nhất được kết nối với điện áp cao để hiển thị số 0 khi cần thiết.Các tính năng này hoạt động cùng nhau để cải thiện chức năng của màn hình kỹ thuật số.Họ đảm bảo độ tin cậy hoạt động, bảo tồn năng lượng và tăng cường tính rõ ràng của thông tin số.Các số liệu dưới đây cho thấy mối quan hệ giữa các cấu hình đầu vào (DCBA, RBI và LT) và đầu ra tương ứng trên màn hình 7 đoạn, làm nổi bật cách các tính năng như Ripple Blanking và Lamp Test ảnh hưởng đến màn hình.

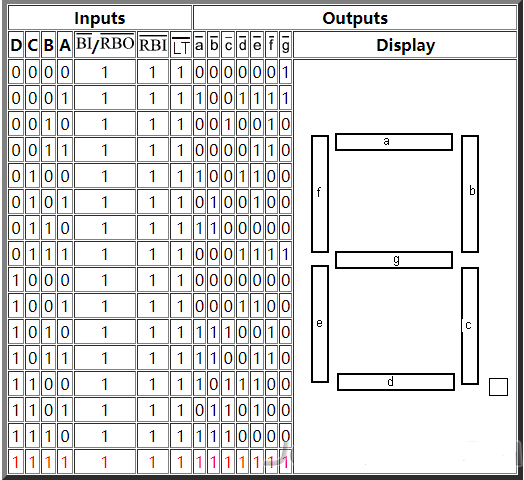

Đầu vào và bảng đầu ra hiển thị 7 phân đoạn

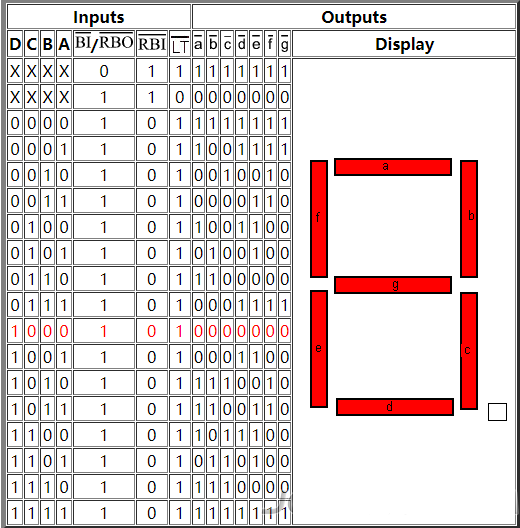

Hiển thị 7 đoạn biểu diễn gợn trống và kết quả kiểm tra đèn

Tính năng và thông số kỹ thuật của IC 7447

• Hỗ trợ phạm vi điện áp rộng, cung cấp tính linh hoạt cao hơn.

• Có khả năng hoạt động hiệu quả trong các điều kiện môi trường khác nhau.

• Điện trở kéo bên trong loại bỏ sự cần thiết cho các thành phần bên ngoài.

• Các điốt kẹp đầu vào được bao gồm, làm cho việc chấm dứt tốc độ cao không cần thiết.

• Đầu ra được thiết kế với chức năng thu thập mở.

• Chuyển đổi đầu vào BCD (thập phân được mã hóa nhị phân) thành màn hình 7 đoạn, cho phép các số 0 đến 9 được hiển thị.

• Có bốn dòng đầu vào và bảy dòng đầu ra cho chức năng.

• Mỗi gói chứa một IC 7447.

• Chip được đánh dấu bằng định danh "7447."

• Hoạt động trên nguồn năng lượng 5V, với phạm vi chấp nhận được trong khoảng từ 4,75V đến 5,25V.

• Đi kèm với 14 đến 16 chân ở định dạng gói kép (DIP).

Phần kết luận

IC 7447 là một phần quan trọng trong việc hiển thị các số trên màn hình 7 đoạn bằng cách thay đổi dữ liệu thập phân được mã hóa nhị phân thành định dạng có thể đọc được.Tính hữu dụng và các tính năng hữu ích của nó làm cho nó trở thành một lựa chọn phổ biến cho nhiều dự án điện tử kỹ thuật số, từ các bộ đếm cơ bản đến các hệ thống nâng cao.Học cách nó hoạt động có thể cải thiện thiết kế và chức năng của màn hình kỹ thuật số.
