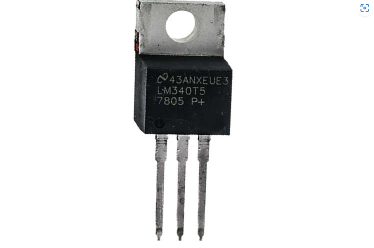

Hiểu bộ điều chỉnh điện áp LM340T5

Bộ điều chỉnh điện áp là các thành phần cần thiết trong các thiết bị điện tử hiện đại, đảm bảo cung cấp điện áp nhất quán và ổn định cho hoạt động liền mạch của các thiết bị.Họ nghiêm túc bảo vệ các thành phần nhạy cảm như bộ vi xử lý và cảm biến, dựa vào mức điện áp chính xác để hoạt động hiệu quả.Bằng cách cung cấp một công suất ổn định, các bộ điều chỉnh điện áp tăng cường hiệu suất của thiết bị và mở rộng tuổi thọ của các hệ thống điện tử.Bộ điều chỉnh điện áp LM340T5, một giải pháp mạnh mẽ với các tính năng bảo vệ tích hợp, minh họa cho những lợi thế thực tế của quy định điện áp đáng tin cậy, cung cấp cho các kỹ sư một công cụ đa năng cho các ứng dụng đa dạng.

Danh mục

Tổng quan về LM340T5

Các LM340T5, một bộ điều chỉnh điện áp tích cực 3 đầu cuối, được thiết kế như một đơn vị duy nhất, gắn kết nhấn mạnh đến độ bền và độ tin cậy.Những điều này bao gồm giới hạn dòng điện bên trong, tắt nhiệt và bù khu vực an toàn, đảm bảo bộ điều chỉnh chịu được các kịch bản hoạt động căng thẳng.Mặc dù nó có thể cung cấp hơn 1.0a hiện tại, khả năng này phụ thuộc vào các chiến lược phân tán nhiệt thành thạo.Mặc dù chủ yếu nhằm duy trì điện áp cố định, nó cho phép sửa đổi bằng cách sử dụng các thành phần phụ trợ để điều chỉnh điện áp và đầu ra hiện tại.

LM340T5 thể hiện khả năng phục hồi thông qua các biện pháp bảo vệ tích hợp khác nhau.Nó bảo vệ mạch chống lại các điều kiện quá dòng và chủ động ngăn ngừa thiệt hại do quá nóng.Nó duy trì tính toàn vẹn hiệu suất trong các tham số hoạt động được chỉ định.Các tính năng tích hợp này các quy trình thiết kế hợp lý hóa đáng kể, giảm thiểu các thất bại tiềm năng và thời gian ngừng hoạt động, chứng minh vô giá trong các kịch bản công nghiệp đòi hỏi.

Trong các ứng dụng hoạt động, LM340T5 phục vụ một loạt các mạch điện tử được đặc trưng bởi một số yếu tố.Khả năng của mạch để duy trì điện áp ổn định là một khía cạnh cốt lõi của tiện ích của nó trên các thiết bị khác nhau.Đạt được hiệu suất tối ưu phụ thuộc rất nhiều vào quản lý nhiệt hiệu quả thông qua các kỹ thuật như tản nhiệt và hệ thống làm mát được sử dụng để tối đa hóa hiệu quả của bộ điều chỉnh trong các hoạt động hoạt động.Mặc dù thiết kế vốn có cho các đầu ra cố định, LM340T5 cung cấp tính linh hoạt thông qua tùy chỉnh bằng cách tích hợp các thành phần như điện trở thay đổi, bạn có thể điều chỉnh điện áp và đầu ra hiện tại theo nhu cầu cụ thể.

Cấu hình pin

Bộ điều chỉnh điện áp LM340T5, được bao bọc trong gói TO-220 được sử dụng rộng rãi, được ghi nhận cho các thuộc tính nhiệt đặc biệt và dễ cài đặt.Những đặc điểm này làm cho nó trở thành một lựa chọn ưa thích trong các tình huống điều chỉnh quyền lực.Thiết kế của gói thúc đẩy sự phân tán nhiệt hiệu quả, một tính năng có giá trị trong nhiều ứng dụng.

Số pin số	Tên pin	Chức năng
1	Đầu vào	Nhận được điện áp đầu vào không được kiểm soát, có thể phạm vi từ 7V đến 35V.Ghim này thường được kết nối với nguồn điện.
2	Đất	Đóng vai trò là điểm tham chiếu chung cho đầu vào và Điện áp đầu ra.Nó nên được kết nối với mặt đất hệ thống.
3	Đầu ra	Cung cấp điện áp đầu ra 5V theo quy định.Nó được kết nối đến tải yêu cầu cung cấp điện áp ổn định.

Các tính năng và chi tiết kỹ thuật

Các tính năng LM340T5

Tính năng	Sự miêu tả
Bảo vệ quá tải nhiệt bên trong	Ngăn chặn quá nóng bằng cách tắt bộ điều chỉnh.
Giới hạn dòng điện ngắn mạch	Bảo vệ bộ điều chỉnh và các thiết bị được kết nối khỏi bị hư hại do điều kiện quá dòng.
Bảo vệ khu vực bóng bán dẫn đầu ra của bóng bán dẫn	Đảm bảo hoạt động đáng tin cậy trong mọi điều kiện.
Khả năng tiêu tan năng lượng cao	Xử lý mức năng lượng cao một cách hiệu quả.
Đã sửa lỗi điện áp đầu ra	Cung cấp đầu ra 5V ổn định với tối thiểu bên ngoài thành phần.

Thông số kỹ thuật LM340T5

Đặc điểm kỹ thuật	Chi tiết
Điện áp đầu ra Độ chính xác	± 2% tại TJ = 25˚C, ± 4% trên các nhiệt độ khác nhau
Quy định dòng	0,01% của Vout trên mỗi volt ∆Vin dưới tải 1A
Quy định tải	0,3% của Vout trên mỗi ampe
Bảo vệ quá tải nhiệt	Tích hợp trong
Giới hạn dòng điện ngắn mạch	Tích hợp
Bảo vệ khu vực an toàn cho bóng bán dẫn đầu ra	Bao gồm
Kiểm tra nâng cao sản phẩm P+	Hoàn thành

Các mô hình tương đương

Bộ điều chỉnh điện áp LM340T5 cung cấp đầu ra 5V ổn định và được sử dụng rộng rãi trong các mạch điện tử khác nhau.Mặc dù độ tin cậy của nó, có những lúc LM340T5 có thể không có sẵn, khiến cho nhu cầu thay thế phù hợp.Trong các kịch bản như vậy, một số thành phần tương tự cung cấp chức năng tương đương.

• 7805

• L7805CV

• LM7805

Ứng dụng

Hiệu suất tăng cường quy định điện áp nhất quán

Bộ điều chỉnh điện áp LM340T5 đóng vai trò chính trong việc cung cấp năng lượng cho các thiết bị như vi điều khiển và cảm biến bằng cách cung cấp đầu ra +5V ổn định.Kiểm soát chính xác các mức điện áp hỗ trợ hoạt động liền mạch của các thiết bị kỹ thuật số, trong đó độ chính xác trong cung cấp điện thường được liên kết với hiệu suất tối ưu.Quy định điện áp tỉ mỉ này hỗ trợ trong quá trình phát triển của thiết bị điện tử nhỏ gọn, phổ biến trong cả kỹ thuật công nghệ tiêu dùng và kỹ thuật ô tô, tạo ra một cảnh quan nơi dòng năng lượng đáng tin cậy được sử dụng nhiều hơn.

Tính linh hoạt với đầu ra có thể điều chỉnh

Tính năng nổi bật của LM340T5 nằm ở khả năng đầu ra có thể điều chỉnh của nó, cho phép sự linh hoạt để vượt ra ngoài quy định điện áp đơn thuần.Khả năng thích ứng này có nghĩa là bộ điều chỉnh có thể được tinh chỉnh để hoàn thành vô số vai trò điện, cung cấp thiết bị với nhu cầu điện áp đa dạng một cách dễ dàng.Nó có thể xử lý một cách khéo léo các hoạt động cung cấp điện trên các lĩnh vực khác nhau, chẳng hạn như viễn thông và máy móc công nghiệp, do đó thúc đẩy cả hiệu quả và khả năng thích ứng.

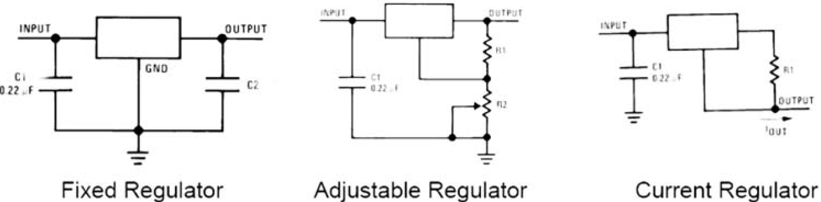

Các phương pháp để tối ưu hóa việc sử dụng LM340T5

Bộ điều chỉnh điện áp tuyến tính LM340T5 đóng vai trò chính trong việc duy trì mức điện áp ổn định và giảm hiệu quả điện áp cao hơn.Nó hoạt động trơn tru lên tới 1A dòng điện với lựa chọn các tùy chọn điện áp cố định, làm cho nó trở thành một lựa chọn đáng tin cậy trong các kịch bản khác nhau đòi hỏi cung cấp năng lượng nhất quán.Tuy nhiên, xử lý nhiệt được tạo ra trong các hoạt động, chẳng hạn như chuyển đổi đầu vào 12V thành đầu ra 5V ở 1A, đưa ra một thách thức đáng chú ý.Việc thực hiện các phương pháp quản lý nhiệt hiệu quả trở nên độc đoán, vì nhiệt quá mức có thể cản trở hiệu suất và giảm tuổi thọ của các thành phần điện tử.

Làm chủ quy định điện áp

LM340T5 tỏa sáng trong việc cung cấp điều khiển điện áp chính xác, chủ yếu trong các môi trường đòi hỏi nguồn cung cấp điện đáng tin cậy.Các biến thể điện áp cố định của nó cung cấp cho bạn sự tiện lợi của tính nhất quán, loại bỏ sự cần thiết phải theo dõi hoặc điều chỉnh liên tục.Bạn có thể thường xuyên chọn bộ điều chỉnh này cho các ứng dụng trong đó độ ổn định điện áp là một yếu tố nghiêm trọng, do đó tăng cường độ tin cậy của hệ thống bằng cách chọn tùy chọn đầu ra cố định thích hợp.

Các chiến lược để quản lý sản lượng nhiệt

Khi vận hành LM340T5, giải quyết sự tản nhiệt là một sự cân nhắc đáng chú ý.Tính toán tản nhiệt bên phải hoặc đặt bộ điều chỉnh chiến lược trên PCB có thể giảm thiểu hiệu quả sự tích lũy nhiệt.Do đó, tạo ra sự cân bằng giữa hiệu quả nhiệt và sử dụng không gian tối ưu đặc trưng cho giai đoạn thiết kế.Hơn nữa, các phương pháp như áp dụng dán nhiệt hoặc miếng đệm tăng cường truyền nhiệt, kéo dài tuổi thọ hoạt động của thiết bị.

Tùy chỉnh với các thành phần bên ngoài

Việc tích hợp các thành phần bên ngoài với LM340T5 cho phép bạn điều chỉnh hiệu suất theo nhu cầu ứng dụng cụ thể.Ví dụ, việc thêm tụ điện có thể làm giảm gợn điện áp, thúc đẩy đầu ra ổn định hơn.Tương tự như vậy, kết hợp điốt có thể che chắn chống lại sự phân cực ngược, bảo vệ toàn bộ mạch khỏi bị tổn hại tiềm năng.

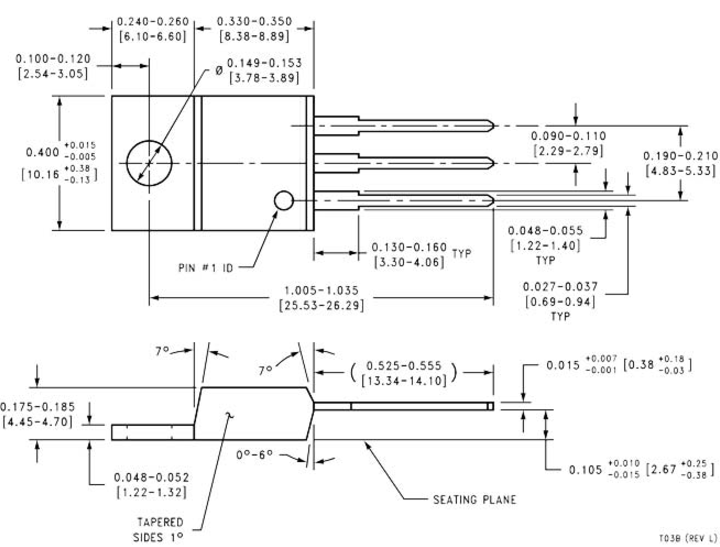

Bưu kiện

LM340T5 được đặt trong sự đóng gói đa năng TO-220, thường được đánh giá cao trong các kịch bản trong đó quản lý nhiệt là một sự cân nhắc lớn.Việc đóng gói này cung cấp một số lợi ích do các đặc điểm thiết kế của nó.

Các gói có sẵn khác

• TO-3 METAL có thể gói

• Gói TO-263 Gói bề mặt

• Gói năng lượng TO-220

• Gói SOT-223 3-LEAD

So sánh giữa LM340T5 và 7805

Tham số	LM340T5	7805
Điện áp đầu ra	Đã sửa 5V	Đã sửa 5V
Phạm vi điện áp đầu vào	7V đến 35V	Tương tự, với sự thay đổi nhỏ về khả năng chịu đựng
Khả năng đầu ra hiện tại	Lên đến 1.5a	Lên đến 1.5a
Loại gói	TO-220	TO-220
Biến thể chính	Thông số kỹ thuật tiêu chuẩn với hiệu suất đáng tin cậy	Sự thay đổi nhỏ về điện áp bỏ học và nhiệt hiệu suất
Hiệu suất và chức năng	Cung cấp đầu ra 5V ổn định với hiệu suất tương tự như 7805	Hiệu suất tương tự với nhà sản xuất dành riêng cho nhà sản xuất sự khác biệt
Phù hợp ứng dụng	Thiết kế cung cấp điện, Điện tử tiêu dùng, Công nghiệp Tự động hóa, hệ thống truyền thông	Thiết kế cung cấp điện, Điện tử tiêu dùng, Công nghiệp Tự động hóa, hệ thống truyền thông
Thiết kế xem xét	Sự lựa chọn có thể phụ thuộc vào các yêu cầu thiết kế cụ thể và Sở thích nhà sản xuất	Sự lựa chọn có thể phụ thuộc vào các yêu cầu thiết kế cụ thể và Sở thích nhà sản xuất

Phần kết luận

Bộ điều chỉnh điện áp LM340T5 nhấn mạnh tầm quan trọng của việc cung cấp năng lượng ổn định trong các hệ thống điện tử.Khả năng của nó để cung cấp đầu ra 5V nhất quán, kết hợp với các biện pháp bảo vệ nhiệt và quá dòng, làm cho nó trở thành một lựa chọn đáng tin cậy cho các ứng dụng yêu cầu hiệu suất đáng tin cậy.Từ điện tử tiêu dùng đến máy móc công nghiệp, LM340T5 cho thấy khả năng thích ứng trong các kịch bản khác nhau, đảm bảo cả hiệu quả và độ bền.Bằng cách kết hợp các thực tiễn tốt nhất trong quản lý nhiệt và tích hợp thành phần, bạn hoàn toàn có thể tận dụng khả năng của chúng để thiết kế các hệ thống mạnh mẽ, hiệu quả phù hợp với nhu cầu hiện đại về tính bền vững và độ tin cậy.
