Bộ xử lý tín hiệu số GC5330IZEV: Các tính năng, ứng dụng, lựa chọn thay thế và thông số kỹ thuật

Hướng dẫn này là tất cả về GC5330IZEV, một chip kỹ thuật số thông minh giúp các hệ thống không dây hoạt động tốt hơn.Nó được sử dụng trong những thứ như tháp di động, bộ lặp không dây và thiết bị thử nghiệm.GC5330izev có thể xử lý nhiều tín hiệu không dây và giúp cải thiện tốc độ, giảm nhiễu và làm cho tín hiệu rõ ràng hơn.Trong hướng dẫn này, bạn sẽ tìm hiểu những gì con chip này làm, cách thức hoạt động và nơi mà nó sử dụng.

Danh mục

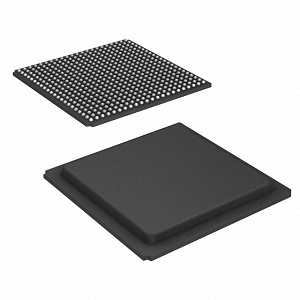

Tổng quan GC5330izev

Các GC5330IZEV là một bộ xử lý tín hiệu kỹ thuật số nhận được truyền băng rộng tinh vi (DSP), được thiết kế dành riêng cho các hệ thống truyền thông không dây tiên tiến.DSP này hỗ trợ một loạt các tiêu chuẩn như CDMA, GSM, TD-SCDMA, W-CDMA và WIMAX, làm cho nó rất linh hoạt đối với các cơ sở hạ tầng truyền thông khác nhau.Nó có bao bì có một mảng lưới 484 bóng (BGA) phù hợp cho các ứng dụng công nghệ gắn trên bề mặt, đảm bảo tích hợp liền mạch vào các cụm điện tử hiện đại.Một phần của gia đình GC5330 rộng lớn hơn, GC5330IZEV chia sẻ một kiến ​​trúc cốt lõi chung với anh chị em của mình, nhằm mục đích tối ưu hóa hiệu suất và hiệu quả của các hoạt động nhận được truyền băng rộng.

Nếu bạn đang tìm cách khóa một DSP đáng tin cậy cho các hệ thống của mình, thì bây giờ, một thời gian tuyệt vời để suy nghĩ về việc đặt hàng số lượng lớn với chúng tôi cho GC5330IZEV.

Các mô hình CAD GC5330IZEV

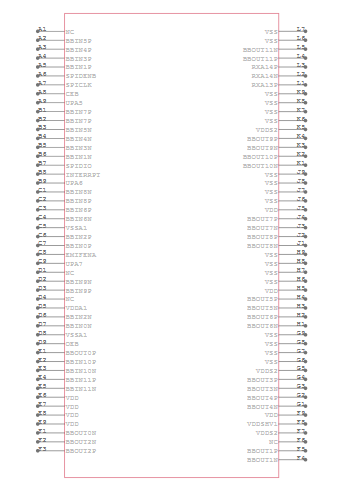

Biểu tượng GC5330IZEV

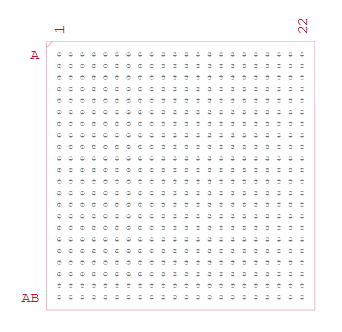

Dấu chân GC5330IZEV

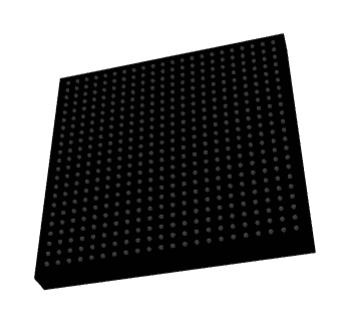

Mô hình 3D GC5330IZEV

Các tính năng GC5330IZEV

• Truyền tích hợp và nhận kỹ thuật số nếu giải pháp: DSP bao gồm các chức năng Upconverter kỹ thuật số tích hợp (DUC) và Digital Downconverter (DDC).Sự tích hợp này đơn giản hóa chuỗi xử lý tín hiệu bằng cách kết hợp nhiều chức năng thành một giải pháp nhỏ gọn, do đó làm giảm độ phức tạp và kích thước của hệ thống.

• Hỗ trợ nhiều kênh: GC5330IZEV hỗ trợ lên đến 4 kênh truyền (TX) và 8 nhận (RX).Tính năng này cho phép xử lý các hệ thống đa antenna phức tạp, rất phù hợp cho các công nghệ giao tiếp không dây hiện đại đòi hỏi thông lượng dữ liệu cao và tính toàn vẹn tín hiệu tăng cường.

• Truyền các chức năng đường dẫn: Các chức năng chính trong đường truyền của GC5330IZEV bao gồm giảm yếu tố Crest (CFR), dự đoán kỹ thuật số (DPD) và truyền cân bằng.Các tính năng này là cần phải cải thiện chất lượng tín hiệu và tính tuyến tính, từ đó tăng cường hiệu quả và hiệu suất tổng thể của các hệ thống truyền thông.

• Khả năng đồng bộ hóa: Thiết bị được trang bị hai đồng bộ hóa đầu vào LVD (SYNCA và SYNCB) và một đồng bộ hóa đầu ra LVDS.Các khả năng đồng bộ hóa này đảm bảo căn chỉnh thời gian chính xác trên nhiều thiết bị trong một hệ thống, để duy trì tính toàn vẹn và sự gắn kết trong truyền dữ liệu.

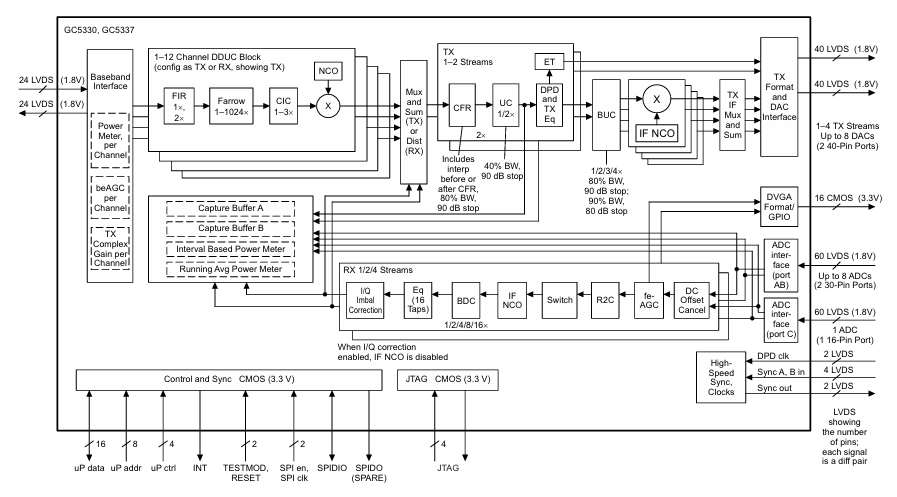

Sơ đồ khối GC5330izev

Sơ đồ khối của GC5330/GC5337 minh họa một giải pháp truyền kỹ thuật số hiệu suất cao được thiết kế cho các hệ thống trạm gốc.Nó bắt đầu với một Giao diện Baseband, nhận tối đa 24 cặp vi sai LVD ở mức 1,8V, mang dữ liệu băng cơ sở kỹ thuật số vào chip.Giao diện này bao gồm các mét công suất mỗi kênh và AGC .Kiểm soát đạt được tự động) Để đảm bảo mức tín hiệu tối ưu.Các Khối chuyển đổi xuống/lên (DDUC) kỹ thuật số (DDUC) có thể định cấu hình để truyền (TX) hoặc nhận (RX) và hỗ trợ tối đa 12 kênh.Nó xử lý tín hiệu băng cơ sở thông qua nhiều giai đoạn lọc như FIR, FARROW và CIC để điều chỉnh tốc độ mẫu và áp dụng phép nội suy hoặc sâu sắc.Một tùy chọn Bộ dao động được điều khiển bằng số (NCO) cũng được bao gồm cho dịch tần số.Sau khi được lọc và điều hòa, tín hiệu đi vào đường dẫn TX, trong đó nó được nội suy thêm bởi các khối CFR (giảm yếu tố Crest) và các khối DPD (trước kỹ thuật số).Các thành phần này tối ưu hóa dải động của tín hiệu và tuyến tính hóa nó để truyền hiệu quả.Các phần tử ET (theo dõi phong bì) và BUC (Block Up Converter) chuẩn bị tín hiệu cho điều chế tần số cao.Giai đoạn NCO chuyển tín hiệu sang tần số trung gian trước khi nó được gửi đến định dạng TX và giao diện DAC, xuất ra tới 4 luồng TX đến 8 DAC qua các dòng 40 LVD.

Về phía nhận, hệ thống thu thập dữ liệu ADC tốc độ cao thông qua các dòng 60 LVD.Dữ liệu được xử lý thông qua hủy bỏ DC, Fe-AGC, Switch và nếu các khối NCO.Sau đó, nó tiến hành R2C và BDC, vượt qua sự cân bằng và tùy chọn hiệu chỉnh mất cân bằng I/Q, trước khi bắt giữ và đo sức mạnh cuối cùng.Quá trình này hỗ trợ băng thông linh hoạt và tốc độ phân hủy.Ở dưới cùng của sơ đồ, một số giao diện điều khiển và đồng bộ hóa được hiển thị.Chúng bao gồm các giao diện vi xử lý cho đầu vào lệnh và dữ liệu, JTAG để kiểm tra và gỡ lỗi và SPI cho cấu hình.Đồng hồ tốc độ cao và tín hiệu đồng bộ hóa đảm bảo thời gian chính xác giữa các khối đầu vào, xử lý và đầu ra.Nhìn chung, kiến ​​trúc GC5330/GC5337 được tối ưu hóa để truyền kỹ thuật số hiệu quả cao với cấu hình linh hoạt cho các tiêu chuẩn không dây khác nhau.

Thông số kỹ thuật GC5330IZEV

Kiểu	Tham số
Nhà sản xuất	Công cụ Texas
Bao bì	Số lượng lớn
Trạng thái một phần	Lỗi thời
Chức năng	Bộ xử lý tín hiệu số
Loại RF	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Loại gắn kết	Núi bề mặt
Gói / trường hợp	484-BGA
Gói thiết bị nhà cung cấp	484-BGA
Số sản phẩm cơ sở	GC5330

Ứng dụng GC5330IZEV

Hệ thống truyền thông không dây

GC5330IZEV được thiết kế để xử lý các giao thức không dây nâng cao như CDMA, GSM, TD-SCDMA, W-CDMA và WIMAX.Điều này làm cho nó là một DSP lý tưởng để sử dụng trong các trạm cơ sở hiện đại và cơ sở hạ tầng không dây.Các tính năng chuyển đổi và chuyển đổi kỹ thuật số tích hợp của nó, cùng với hỗ trợ nhiều kênh, cho phép nó quản lý xử lý tín hiệu RF băng rộng một cách hiệu quả.Thiết bị tăng cường hiệu suất của các hệ thống giao tiếp không dây bằng cách giảm số lượng các thành phần bên ngoài cần thiết và cung cấp tính toàn vẹn tín hiệu vượt trội.

Repeater không dây

Trong các ứng dụng bộ lặp không dây, GC5330izev đóng vai trò là cầu nối giữa chuỗi nhận và truyền.Nó cung cấp lọc kỹ thuật số, chuyển đổi tín hiệu đến và sự thay đổi của các tín hiệu đi.Điều này cho phép các bộ lặp chuyển tiếp các tín hiệu giao tiếp trên khoảng cách dài hơn mà không bị biến dạng.Việc bao gồm các tính năng như giảm yếu tố Crest và dự đoán kỹ thuật số cũng làm cho nó rất phù hợp để duy trì chất lượng truyền trong các đường dẫn khuếch đại.

Thiết bị kiểm tra và đo lường

GC5330IZEV có giá trị trong thiết bị kiểm tra và đo lường.Khả năng xử lý băng rộng và xử lý kênh linh hoạt của nó cho phép nó mô phỏng, xử lý và phân tích tín hiệu trên các giao thức không dây khác nhau.Độ chính xác đồng bộ hóa cao và tính năng điều hòa tín hiệu nâng cao giúp đảm bảo các phép đo đáng tin cậy và lặp lại trong môi trường thử nghiệm trong phòng thí nghiệm và trường.

Radio điểm-điểm

GC5330izev rất phù hợp để sử dụng trong các liên kết vô tuyến sóng và sóng milimet.Trong các hệ thống như vậy, truyền và tiếp nhận tốc độ dữ liệu cao đòi hỏi DSP có khả năng xử lý băng thông rộng và đồng bộ hóa chặt chẽ.Thiết bị này hỗ trợ các nhu cầu đó với xử lý kỹ thuật số hiệu quả, cho phép giao tiếp đáng tin cậy trong truy cập không dây cố định, mạng backhaul hoặc các liên kết công nghiệp chuyên dụng.

GC5330IZEV Các phần tương tự

• GC5318 hóa

• Max2090etp+t

• GC5328IZER

Ưu điểm GC5330IZEV

Hiệu suất khuếch đại công suất nâng cao

GC5330izev cung cấp các cải tiến về hiệu quả hệ thống tổng thể bằng cách kết hợp giảm yếu tố Crest (CFR) và dự đoán kỹ thuật số (DPD).Các công nghệ này hoạt động cùng nhau để giảm tỷ lệ cao nhất trên trung bình (PAR) của tín hiệu RF và chính xác phi tuyến trong các bộ khuếch đại công suất.Kết quả là, các bộ khuếch đại hoạt động hiệu quả hơn, giảm mức tiêu thụ năng lượng và phát nhiệt.Điều này dẫn đến tiết kiệm chi phí cho các nhà khai thác hệ thống và mở rộng tuổi thọ hoạt động của các thành phần RF.

Tích hợp hệ thống linh hoạt

Nhờ sự hỗ trợ của các cấu hình MIMO khác nhau như 2 × 2, 4 × 4 hoặc thậm chí 4 × 8 và khả năng tương thích với nhiều tiêu chuẩn không dây như GSM, CDMA, TD-SCDMA, W-CDMA và WIMAX, GC5330 rất linh hoạt.Bạn có thể sử dụng một nền tảng duy nhất trên các loại cơ sở hạ tầng truyền thông khác nhau, giảm độ phức tạp phát triển, thời gian lên thị trường và nhu cầu quản lý nhiều giải pháp DSP cho các mạng khác nhau.

Giảm số lượng thành phần và chi phí

Bằng cách tích hợp nhiều chức năng xử lý như đảo ngược kỹ thuật số, chuyển đổi xuống và truyền cân bằng vào một thiết bị duy nhất, GC5330IZEV giảm thiểu sự cần thiết của các thành phần hỗ trợ bên ngoài.Điều này không chỉ đơn giản hóa bố cục PCB mà còn giảm chi phí hóa đơn (BOM) và dấu chân hệ thống.Kết quả cuối cùng là một thiết kế nhỏ gọn hơn, hiệu quả về chi phí mà dễ dàng sản xuất và bảo trì.

Chất lượng tín hiệu và độ tin cậy được cải thiện

Với quá trình xử lý tín hiệu tiên tiến tích hợp như CFR, DPD và Transmit Equalization, GC5330izeV tăng cường độ rõ tín hiệu và giảm rò rỉ kênh liền kề.Điều này dẫn đến một kênh truyền thông mạnh mẽ và chống nhiễu hơn, đảm bảo người dùng nhận được truyền tải nhất quán và chất lượng cao ngay cả trong môi trường RF dày đặc hoặc các kịch bản tỷ lệ dữ liệu cao.

Các bước lập trình GC5330izeV

1. Lựa chọn giao diện: Bước ban đầu trong việc lập trình GC5330IZEV liên quan đến việc chọn giao diện giao tiếp thích hợp.Thiết bị này hỗ trợ cả giao diện bộ vi xử lý (MPU) và giao diện ngoại vi nối tiếp (SPI).Sự lựa chọn phụ thuộc vào kiến ​​trúc của kiến ​​trúc và yêu cầu kiểm soát dữ liệu của hệ thống. Giao diện SPI chỉ hoạt động khi PIN EMIFENA (Kích hoạt giao diện bộ nhớ ngoài) được đặt thành logic thấp.Bạn phải đảm bảo cấu hình phần cứng chính xác được đặt ra trước khi bắt đầu giao tiếp.Quyết định này xác định cách các lệnh điều khiển, dữ liệu cấu hình và thông tin trạng thái được trao đổi giữa bộ điều khiển máy chủ và GC5330.

2. Cấu hình đồng hồ: Sau khi giao diện được thiết lập, bước tiếp theo là định cấu hình tín hiệu đồng hồ.GC5330izev hoạt động bằng hai đồng hồ chính: Đồng hồ trước kỹ thuật số (DPDCLK) và Đồng hồ Baseband (BBCLK).Những đồng hồ này điều khiển đường ống xử lý dữ liệu nội bộ.DPDCLK hỗ trợ tần số lên tới 310 MHz, trong khi BBCLK hỗ trợ lên tới 290 MHz.Cả hai phải được cấu hình chính xác để đáp ứng các yêu cầu về băng thông và thời gian của tiêu chuẩn giao tiếp không dây dự định.Đồng bộ hóa đúng giữa các miền đồng hồ này đảm bảo rằng các giai đoạn xử lý tín hiệu như lọc, nội suy và chức năng trộn một cách đáng tin cậy và trong đặc điểm kỹ thuật.

3. Đồng bộ hóa: Đồng bộ hóa rất quan trọng đối với hoạt động liên kết thời gian trên các mô-đun khác nhau trong GC5330izev.CHIP cung cấp tín hiệu đồng bộ đầu vào Synca và SyncB, cũng như đồng bộ hóa tín hiệu đồng bộ hóa đầu ra.Các tín hiệu này được sử dụng để sắp xếp các sự kiện nội bộ như đo điện, thu tín hiệu hoặc cập nhật DPD.Trong các hệ thống đa chip hoặc đa kênh, các bộ xử lý phần cứng hoặc bộ xử lý cơ sở bên ngoài phải phối hợp các xung đồng bộ để đảm bảo các cửa sổ xử lý nhất quán.Bằng cách lập trình các thanh ghi điều khiển đồng bộ hóa, bạn có thể tùy chỉnh cách thức và thời điểm các trình kích hoạt đồng bộ hóa xảy ra, đảm bảo hoạt động ổn định ngay cả trong các điều kiện hệ thống động.

4. Định dạng dữ liệu : GC5330IZEV cung cấp các tùy chọn định dạng dữ liệu linh hoạt cho cả đường dẫn truyền và nhận của nó.Bạn phải định cấu hình định dạng đầu vào BaseBand để truyền và định dạng đầu ra BaseBand để tiếp nhận.Điều này liên quan đến việc chọn các chiều rộng và định dạng dữ liệu thích hợp, chẳng hạn như các chế độ song song nối tiếp, byte-song song hoặc song song.Định dạng dữ liệu chính xác đảm bảo khả năng tương thích với bộ xử lý băng cơ sở hoặc xử lý các luồng I/Q kỹ thuật số của FPGA.Tùy chọn đóng khung có thể lập trình cho phép các dấu hiệu căn chỉnh tùy chỉnh và đóng gói dữ liệu cho các hệ thống sử dụng các cấu trúc khung phức tạp hoặc sử dụng các lần truyền nổ động.

5. Cấu hình DUC và DDC: Một chức năng chính của GC5330IZEV là khả năng chuyển đổi chuyển đổi kỹ thuật số (DUC) và Downconversion (DDC) của nó.Các khối này được cấu hình để quản lý phép nội suy tín hiệu, phân hủy, lọc và dịch tần số.Về phía truyền, DUC tăng tốc độ mẫu và chuyển tín hiệu sang dải tần số mong muốn, sẵn sàng để chuyển đổi RF.Về phía nhận, DDC làm giảm tốc độ mẫu và lọc ra các thành phần tần số không mong muốn.Cài đặt DUC và DDC thích hợp là tốt để tối ưu hóa độ trung thực tín hiệu, giảm bí danh và đảm bảo sử dụng băng thông hiệu quả.Các tham số cấu hình bao gồm tốc độ nội suy/phân hủy, hệ số bộ lọc và cài đặt máy trộn.

6. Đạt được quyền kiểm soát: Kiểm soát mức tăng tự động (AGC) trong GC5330IZEV được chia thành hai khu vực chính: AGC phía trước (FEAGC) và AGC back-end (BeAGC).Các khối này giúp duy trì mức tín hiệu tối ưu khi tín hiệu di chuyển qua chuỗi xử lý.FEAGC chủ yếu liên quan đến mức tín hiệu đến, điều chỉnh mức tăng để ngăn chặn độ bão hòa hoặc cắt.BEAGC tập trung vào tín hiệu được xử lý, đảm bảo nó vẫn nằm trong phạm vi động dự kiến ​​cho các hoạt động kỹ thuật số tiếp theo.Bạn phải lập trình ngưỡng AGC, tốc độ tấn công/phân rã và đạt được các bước để xử lý các điều kiện tín hiệu khác nhau như mờ dần, nhiễu hoặc thay đổi công suất tín hiệu.

7. Điện đo điện và thiết lập báo động: GC5330IZEV bao gồm các đơn vị đo lường năng lượng lập trình có khả năng giám sát các mức tín hiệu.Những mét này giúp phát hiện các bất thường như tăng công suất, giảm hoặc khí thải ngoài băng tần.Các báo động có thể lập trình có thể được cấu hình để kích hoạt dựa trên các ngưỡng đặt trước, cho phép hành động bảo vệ hoặc khắc phục như điều chỉnh tăng hoặc tín hiệu lỗi.Bạn phải định cấu hình các khối đo bằng cách cài đặt kích thước cửa sổ nguồn, mức ngưỡng và cài đặt bộ lọc.Chức năng này rất quan trọng trong các hệ thống đòi hỏi độ tin cậy cao, chẳng hạn như các trạm cơ sở, đòi hỏi phải tuân thủ quy định và an toàn hoạt động.

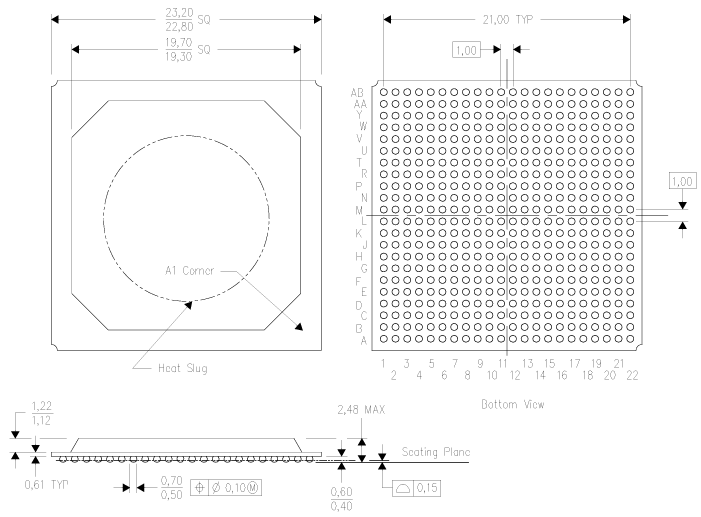

Kích thước bao bì GC5330IZEV

Kích thước gói

Tham số	Kích thước (mm)
Kích thước cơ thể (tổng thể)	22,80 - 23,20
Kích thước cơ chất (hình vuông bên trong)	19.30 - 19,70
Sân bóng (điển hình)	1
Số lượng bóng	22 × AB (mảng lưới)
Chiều cao gói (cơ thể)	1.12 - 1.22
Chiều cao gói tối đa (tổng thể)	2,48
Đường kính bóng	0,50 - 0,70
Chiều cao bóng trên mặt phẳng chỗ ngồi	0,40 - 0,60
Dung sai đường kính bóng	± 0,10
Ball Stand-Off (Máy bay chỗ ngồi)	0,15

Đề cương gói

Nhà sản xuất GC5330IZEV

GC5330izev được sản xuất bởi Công cụ Texas, một nhà lãnh đạo nổi tiếng trên toàn cầu trong việc thiết kế và sản xuất các chất bán dẫn xử lý tương tự và nhúng.Có trụ sở tại Dallas, Texas, Texas Cụ (TI) có danh tiếng lâu dài về sự đổi mới và độ tin cậy trong ngành điện tử, phục vụ các lĩnh vực đa dạng bao gồm ô tô, công nghiệp, truyền thông và điện tử tiêu dùng.TI được biết đến với danh mục đầu tư mạnh mẽ của các mạch tích hợp hiệu suất cao và GC5330IZEV minh họa cho chuyên môn của công ty trong việc cung cấp các giải pháp vô tuyến kỹ thuật số phức tạp.Tập trung vào chất lượng, khả năng mở rộng và hỗ trợ cho các tiêu chuẩn truyền thông mới nổi, Texas Cụ đảm bảo rằng các thành phần như GC5330IZEV đáp ứng các yêu cầu đòi hỏi của các ứng dụng xử lý RF và băng cơ sở hiện đại.

Phần kết luận

GC5330IZEV nổi bật như một giải pháp DSP hiệu suất cao được thiết kế để đáp ứng nhu cầu nghiêm ngặt của cơ sở hạ tầng không dây thế hệ tiếp theo.Hỗ trợ kênh linh hoạt của nó, các khối xử lý tích hợp và đồng bộ hóa mạnh mẽ làm cho nó lý tưởng để giảm độ phức tạp của hệ thống, cải thiện hiệu quả của bộ khuếch đại công suất và tăng cường độ trung thực tín hiệu.Được hỗ trợ bởi danh tiếng về độ tin cậy và đổi mới của Texas Cụ, GC5330IZEV là một lựa chọn, nhằm mục đích xây dựng các hệ thống RF có thể mở rộng và hiệu quả với chi phí thành phần tối thiểu.
