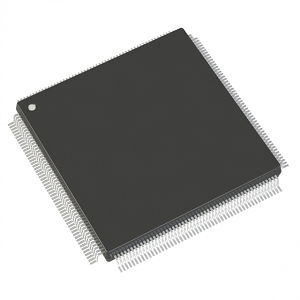

EPF8820AQC208-4

Hướng dẫn này là tất cả về EPF8820AQC208-4, một con chip mạnh mẽ và linh hoạt được gọi là FPGA (mảng cổng lập trình trường).Chip này được sử dụng để xây dựng các hệ thống kỹ thuật số tùy chỉnh như các hệ thống được tìm thấy trong AI, mạng 5G, thiết bị thông minh và máy nhà máy.Trong hướng dẫn này, bạn sẽ tìm hiểu những gì chip có thể làm, các tính năng chính của nó, cách thức hoạt động và cách lập trình cho các tác vụ khác nhau.

Danh mục

Tổng quan EPF8820AQC208-4

Các EPF8820AQC208-4 là một phần của loạt các mảng cổng lập trình trường Flex 8000 của Intel (FPGAs), ban đầu được thiết kế bởi Altera.Mô hình này có 84 khối mảng logic (LABS) và cung cấp 152 chân đầu vào/đầu ra được bọc trong gói phẳng bốn chân (QFP).Sê -ri này được biết đến với việc kết hợp kiến ​​trúc chi tiết và khả năng đăng ký rộng rãi của các PPGA truyền thống với tốc độ và độ trễ kết nối có thể dự đoán được của các thiết bị logic lập trình có thể xóa (EPLD), làm cho nó trở thành một lựa chọn linh hoạt cho các ứng dụng như xử lý tín hiệu số và thao tác đường dẫn dữ liệu.Các thiết bị Flex 8000, bao gồm EPF8820AQC208-4, được phân biệt bởi giao diện I/O đa cực của chúng, cho phép chúng thích ứng với các điện áp hệ thống khác nhau, tăng khả năng tương thích và linh hoạt của hệ thống.Tính năng này hữu ích trong môi trường kỹ thuật số phức tạp trong đó các mức điện áp khác nhau là phổ biến.Gia đình cũng bao gồm các mô hình khác như EPF81500A, EPF81188A, EPF8820A và EPF8636A, tất cả đều chia sẻ các tính năng tương tự nhưng phù hợp với các nhu cầu tỷ lệ khác nhau.

Nếu bạn đang tìm cách tận dụng công nghệ FPGA nâng cao cho doanh nghiệp của mình, hãy xem xét đặt hàng số lượng lớn với chúng tôi vì EPF8820AQC208-4 mang lại sự pha trộn ấn tượng về hiệu suất và tính linh hoạt ấn tượng.

Các mô hình CAD EPF8820AQC208-4

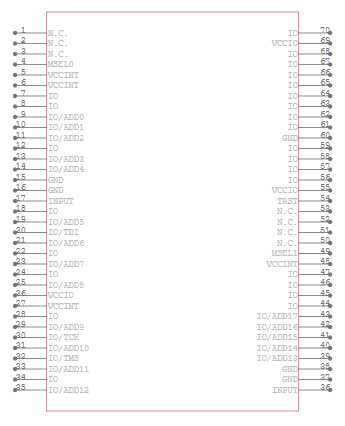

Biểu tượng EPF8820AQC208-4

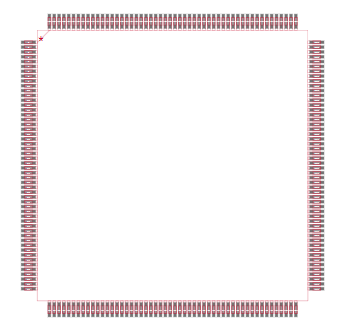

Dấu chân EPF8820AQC208-4

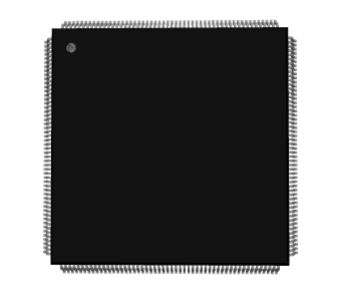

Mô hình 3D EPF8820AQC208-4

Các tính năng EPF8820AQC208-4

• Khả năng logic: EPF8820AQC208-4 được trang bị 8.000 cổng logic và 672 yếu tố logic, cung cấp một nền tảng mạnh mẽ để triển khai các chức năng kỹ thuật số phức tạp.Khả năng logic cao này cho phép triển khai thiết kế đa năng, phục vụ cho một loạt các tác vụ tính toán và thiết kế logic kỹ thuật số.

• Chân đầu vào/đầu ra: Với 152 chân đầu vào/đầu ra, FPGA này cung cấp các tùy chọn kết nối rộng rãi, khiến nó có khả năng thích ứng cao với nhiều yêu cầu giao thoa.Tính năng này đảm bảo rằng nó có thể quản lý đồng thời nhiều luồng dữ liệu, lý tưởng cho các ứng dụng yêu cầu kết nối cao như hệ thống viễn thông và xử lý tín hiệu số phức tạp.

• Các khối logic có thể định cấu hình (CLB): Thiết bị bao gồm 84 khối logic có thể định cấu hình, là các tính năng kiến ​​trúc chính cung cấp tính linh hoạt để thực hiện các mạch logic tùy chỉnh.Mỗi CLB có thể được lập trình để thực hiện nhiều chức năng logic khác nhau, giúp tăng cường khả năng thích ứng của FPGA với các yêu cầu dự án cụ thể.

• Điện áp hoạt động: FPGA này hoạt động trong phạm vi điện áp cung cấp từ 4,75V đến 5,25V, phù hợp với các yêu cầu năng lượng của các hệ thống kỹ thuật số tiêu chuẩn.Phạm vi điện áp này đảm bảo hoạt động ổn định và khả năng tương thích với các mạch kỹ thuật số 5V điển hình, giảm thiểu sự cần thiết cho các thành phần điều chỉnh điện áp bổ sung.

• Phạm vi nhiệt độ: Được thiết kế để hoạt động hiệu quả trong phạm vi nhiệt độ từ 0 ° C đến 70 ° C, EPF8820AQC208-4 phù hợp để hoạt động trong hầu hết các môi trường được kiểm soát.Tính linh hoạt nhiệt độ này đảm bảo hiệu suất đáng tin cậy trong nhiều cài đặt khác nhau, từ các ứng dụng công nghiệp đến thiết bị điện tử tiêu dùng, nơi biến động nhiệt độ có thể là một mối quan tâm.

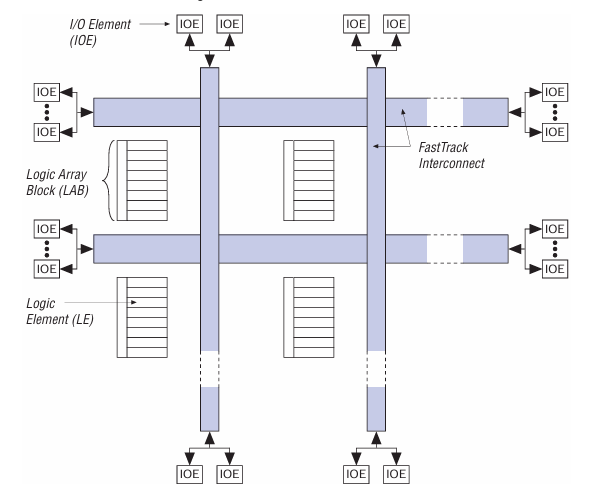

Sơ đồ khối EPF8820AQC208-4

Sơ đồ minh họa kiến ​​trúc bên trong của FPGA Altera Flex 8000, đặc biệt là cho EPF8820AQC208-4 thiết bị.Tại lõi của cấu trúc là các khối mảng logic (LABS), là các cụm của các yếu tố logic (LES).Các phòng thí nghiệm này được phân phối trên chip và đóng vai trò là khối xây dựng chính để thực hiện các chức năng logic.Mỗi LE trong phòng thí nghiệm có thể thực hiện các hoạt động logic cơ bản và các phòng thí nghiệm làm việc cùng nhau để thực hiện các hệ thống kỹ thuật số phức tạp.Xung quanh các phòng thí nghiệm là các yếu tố I/O (IOES), được đặt dọc theo ngoại vi của thiết bị.Các IOES này xử lý sự tương tác giữa logic bên trong và tín hiệu bên ngoài, làm cho chúng trở nên quan trọng để tích hợp FPGA với các thành phần khác trong một hệ thống.IOES kết nối với logic nội bộ thông qua kết nối FastTrack, một mạng định tuyến chuyên dụng liên kết hiệu quả các IOES, phòng thí nghiệm và các thành phần nội bộ khác.Kết nối này cho phép các tín hiệu di chuyển nhanh chóng trên FPGA, đảm bảo xử lý dữ liệu tốc độ cao và đường dẫn giao tiếp đáng tin cậy.

Thông số kỹ thuật EPF8820AQC208-4

Kiểu	Tham số
Nhà sản xuất	Altera/Intel
Loạt	Flex 8000
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Số lượng phòng thí nghiệm/CLB	84
Số lượng các yếu tố/ô logic	672
Số lượng I/O.	152
Số lượng cổng	8000
Điện áp - Cung cấp	4,75V ~ 5,25V
Loại gắn kết	Núi bề mặt
Nhiệt độ hoạt động	0 ° C ~ 70 ° C (TA)
Gói / trường hợp	208-BFQFP
Gói thiết bị nhà cung cấp	208-PQFP (28x28)
Số sản phẩm cơ sở	EPF8820

Các ứng dụng EPF8820AQC208-4

Trí tuệ nhân tạo (AI)

FPGA được sử dụng trong AI để tăng tốc các thuật toán học máy và cho phép triển khai mạng thần kinh hiệu quả.Khả năng cấu hình lại nhanh chóng cho phép nó thích ứng với các mô hình và tác vụ AI khác nhau, làm cho nó trở thành một thành phần có giá trị trong việc phát triển các ứng dụng AI đáp ứng.

Công nghệ 5G

Trong Truyền thông 5G, khả năng xử lý mạnh mẽ của EPF8820AQC208-4 là tuyệt vời để quản lý các giao thức phức tạp và xử lý khối lượng dữ liệu lớn.Điều này làm cho nó lý tưởng cho các trạm cơ sở và cơ sở hạ tầng mạng yêu cầu xử lý và hiệu suất dữ liệu tốc độ cao.

Điện toán đám mây

FPGA được sử dụng trong môi trường điện toán đám mây để tăng cường tốc độ xử lý dữ liệu và cải thiện hiệu quả khối lượng công việc.Its versatility in handling parallel tasks makes it an excellent choice for accelerating cloud-based applications and services.

Công nghệ không dây

Nó là tích hợp cho các hệ thống truyền thông không dây, hỗ trợ một loạt các công nghệ từ Wi-Fi đến các mạng di động tiên tiến.Khả năng của FPGA để xử lý nhiều giao thức giao tiếp đồng thời khiến nó cần sự phát triển và tăng cường của các thiết bị không dây.

Kiểm soát công nghiệp

Trong các thiết lập công nghiệp, EPF8820AQC208-4 được sử dụng trong các hệ thống tự động hóa trong đó độ chính xác và độ tin cậy là quan trọng.Nó tạo điều kiện cho việc kiểm soát và giám sát các quy trình công nghiệp, góp phần tăng hiệu quả và an toàn trong môi trường sản xuất.

Internet of Things (IoT)

FPGA đóng một vai trò trong cơ sở hạ tầng IoT bằng cách xử lý và phân tích dữ liệu từ vô số cảm biến và thiết bị.Khả năng này là chìa khóa để cho phép các thành phố thông minh, nhà thông minh và các ứng dụng IoT khác trong đó việc ra quyết định nhanh dựa trên dữ liệu cảm biến là bắt buộc.

Thiết bị y tế

Trong lĩnh vực y tế, EPF8820AQC208-4 giúp tăng cường khả năng của thiết bị chẩn đoán và hình ảnh, cũng như các hệ thống theo dõi bệnh nhân.Sức mạnh xử lý của nó đảm bảo phân tích nhanh chóng và chính xác trong chẩn đoán và điều trị y tế.

EPF8820AQC208-4 Các phần tương tự

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

Ưu điểm EPF8820AQC208-4

Khả năng xử lý song song

EPF8820AQC208-4 vượt trội trong môi trường đòi hỏi nhiều hoạt động đồng thời do kiến ​​trúc xử lý song song vốn có của nó.Khả năng này cho phép nó vượt trội hơn các bộ vi điều khiển và bộ xử lý truyền thống xử lý các nhiệm vụ một cách tuần tự, làm cho nó trở nên lý tưởng cho các ứng dụng như xử lý video, thao tác dữ liệu phức tạp và giám sát hệ thống.

Khả năng cấu hình lại phần cứng

Một trong những nổi bật của FPGA là khả năng được cấu hình lại sau khi triển khai.Khả năng cấu hình lại này có nghĩa là bạn có thể cập nhật chức năng của thiết bị và thích ứng với các tiêu chuẩn hoặc giao thức mới mà không cần thay thế phần cứng.Tính linh hoạt này có giá trị trong các ngành công nghiệp nơi những tiến bộ công nghệ nhanh chóng và thường xuyên, cho phép bảo vệ đầu tư và tiện ích thiết bị kéo dài.

Tùy chỉnh cho các ứng dụng cụ thể

Thiết bị cho phép tùy chỉnh sâu để đáp ứng các yêu cầu chính xác của người dùng hoặc ứng dụng.Bạn có thể lập trình FPGA để thực hiện các chức năng logic chuyên dụng, tối ưu hóa thiết bị cho các tác vụ cụ thể, từ đó tăng cường cả hiệu suất và hiệu quả.Mức độ tùy biến này là một lợi thế trong các ứng dụng tùy chỉnh và thích hợp trong đó các giải pháp ngoài kệ là không đủ.

Tạo mẫu và phát triển nhanh chóng

EPF8820AQC208-4 hỗ trợ tạo mẫu nhanh, cho phép lặp lại và tinh chỉnh các thiết kế của chúng một cách nhanh chóng.Khả năng phát triển nhanh chóng này làm giảm thời gian tiếp thị cho các sản phẩm mới và cho phép các công ty đáp ứng nhanh chóng hơn với nhu cầu thị trường hoặc sự thay đổi công nghệ.Đó là một lợi thế trong các lĩnh vực cạnh tranh nơi đầu tiên có thể xác định sự lãnh đạo của thị trường.

Tích hợp nhiều chức năng

Với khả năng logic đáng kể và nhiều tùy chọn I/O, FPGA có thể tích hợp nhiều chức năng vào một chip duy nhất.Sự tích hợp này làm giảm nhu cầu về nhiều thành phần riêng biệt, đơn giản hóa thiết kế, giảm dấu chân phần cứng và có khả năng giảm chi phí.Sự tích hợp như vậy có lợi trong việc tạo ra các thiết bị điện tử nhỏ gọn và hiệu quả hơn, đặc biệt là trong các thiết bị điện tử và các hệ thống nhúng.

Các bước lập trình EPF8820AQC208-4

1. Thiết kế nhập cảnh: Bước này liên quan đến việc xác định các mạch logic và chức năng hệ thống mà FPGA sẽ thực hiện.Bạn có thể sử dụng các phương thức khác nhau như chụp sơ đồ, các ngôn ngữ mô tả phần cứng như AHDL, VHDL hoặc Verilog và chỉnh sửa dạng sóng.Phần mềm phát triển Max+Plus II của Altera cung cấp các công cụ cho tất cả các phương pháp này, tạo điều kiện cho việc nhập và tổ chức thiết kế của bạn.

2. Tổng hợp và tổng hợp: Sau khi thiết kế được nhập, nó cần được biên dịch và tổng hợp.Quá trình này liên quan đến việc dịch thiết kế cấp cao thành một định dạng ánh xạ vào mảng khối logic vật lý của FPGA và kiến ​​trúc định tuyến.Công cụ tổng hợp trong Max+Plus II kiểm tra các lỗi logic, tối ưu hóa thiết kế cho tốc độ và diện tích và chuẩn bị cho việc triển khai vật lý trên FPGA.

3. Phân tích mô phỏng và thời gian: Trước khi lập trình vật lý FPGA, điều quan trọng là phải mô phỏng thiết kế để đảm bảo nó hoạt động như mong đợi.Mô phỏng giúp xác minh tính chính xác chức năng và phân tích thời gian, đảm bảo rằng tất cả các hoạt động trong FPGA đều đáp ứng các ràng buộc thời gian được chỉ định.Bước này giúp xác định và sửa lỗi trước khi cấu hình, tiết kiệm thời gian và tài nguyên liên quan đến việc gỡ lỗi sau cấu hình.

4. Tạo dữ liệu cấu hình: Sau khi thiết kế được xác minh và sẵn sàng, bước tiếp theo là tạo dữ liệu cấu hình.Dữ liệu này là một tệp nhị phân chứa tất cả thông tin cần thiết để định cấu hình các khối logic và kết nối logic của FPGA theo thiết kế.Tệp này được tạo bởi phần mềm phát triển và được sử dụng để lập trình FPGA.

5. Cấu hình thiết bị : Khi dữ liệu cấu hình được chuẩn bị, EPF8820AQC208-4 có thể được lập trình bằng các phương pháp khác nhau phù hợp với các yêu cầu hệ thống khác nhau.Cấu hình nối tiếp hoạt động (AS) cho phép FPGA điều khiển quy trình, kết nối trực tiếp với thiết bị cấu hình nối tiếp.Ngoài ra, trong phương thức tăng/xuống song song (APU/APD), FPGA tải dữ liệu từ một thiết bị cấu hình song song, chủ động quản lý luồng dữ liệu.Để thiết lập đơn giản hơn, tùy chọn Sê -ri thụ động (PS) cho phép bộ điều khiển bên ngoài gửi dữ liệu nối tiếp trực tiếp đến FPGA mà không cần can thiệp vào quy trình điều khiển.Cuối cùng, phương pháp tiếp cận đồng bộ/không đồng bộ song song thụ động (PPS/PPA) sử dụng bus dữ liệu song song được điều khiển bởi bộ điều khiển bên ngoài để lập trình FPGA.Việc lựa chọn sơ đồ cấu hình chủ yếu được quyết định bởi các nhu cầu ứng dụng cụ thể và các tài nguyên có sẵn trong kiến ​​trúc hệ thống, đảm bảo tính linh hoạt và khả năng thích ứng trong triển khai FPGA.

7. Tái cấu hình trong hệ thống: Tính năng này cho phép FPGA được lập trình lại trong khi nó vẫn hoạt động trong hệ thống.Điều này rất hữu ích cho các ứng dụng yêu cầu cập nhật mà không có thời gian chết hoặc cho các hệ thống phải thích ứng với các chức năng mới mà không thay đổi phần cứng.Nó liên quan đến việc cấu hình lại một phần hoặc hoàn toàn cấu hình FPGA bằng cách tải dữ liệu cấu hình mới trong khi giữ cho hệ thống hoạt động.

Kích thước bao bì EPF8820AQC208-4

• Loại gói: 208 chân PQFP (gói phẳng bằng nhựa nhựa)

• Kích thước gói: 28 mm x 28 mm

• Loại gắn kết: Núi bề mặt

Nhà sản xuất EPF8820AQC208-4

EPF8820AQC208-4 được sản xuất bởi Intel, Sau khi mua lại Altera Corporation vào năm 2015. Ban đầu được Altera phát triển như một phần của loạt FPGA Flex 8000, thiết bị này phản ánh di sản của Altera, trong việc sản xuất các thiết bị logic có mật độ cao, linh hoạt phù hợp với thiết kế kỹ thuật số tùy chỉnh.Sau khi mua lại, Intel đã tích hợp các dòng sản phẩm Altera, vào nhóm giải pháp lập trình của mình, đảm bảo sự hỗ trợ và tiến bộ của các công nghệ FPGA dưới thương hiệu Intel.Do đó, EPF8820AQC208-4 hiện được chính thức công nhận là sản phẩm Intel FPGA, mặc dù nó vẫn giữ được số phần thay đổi ban đầu của nó.

Phần kết luận

EPF8820AQC208-4 nổi bật như một giải pháp linh hoạt và mạnh mẽ cho các hệ thống kỹ thuật số hiện đại đòi hỏi xử lý tốc độ cao, tích hợp cấp hệ thống và khả năng cấu hình lại trường.Được hỗ trợ bởi sự xuất sắc của Intel Legacy và Altera, thiết kế, nó hỗ trợ các ứng dụng đa dạng từ học máy đến giao tiếp không dây và tự động hóa công nghiệp.Hướng dẫn này trang bị những hiểu biết sâu sắc về việc tận dụng các khả năng đầy đủ của FPGA này, cho dù bạn là tạo mẫu, sản xuất mở rộng hoặc tối ưu hóa quy trình công việc kỹ thuật số tiên tiến.

Biểu dữ liệu PDF

EPF8820AQC208-4 DATASHEETS:

Flex 8000.pdf
