EP1C4F324C7N FPGA: Biểu dữ liệu, tính năng, lập trình và thông số kỹ thuật

Hướng dẫn này là tất cả về EP1C4F324C7N, một loại chip FPGA được thực hiện bởi Intel.Nó rất tốt cho các dự án cần hiệu suất mạnh mẽ nhưng cũng cần phải ở trong ngân sách.Trong bài viết này, bạn sẽ tìm hiểu những gì chip này có thể làm, cách thức hoạt động của nó, nơi mà nó sử dụng và cách lập trình nó.Cho dù bạn đang làm việc về thiết bị điện tử cho ô tô, nhà máy hoặc thậm chí các thiết bị gia đình, hướng dẫn này sẽ giúp bạn hiểu lý do tại sao EP1C4F324C7N là một lựa chọn thông minh và linh hoạt.

Danh mục

Tổng quan EP1C4F324C7N

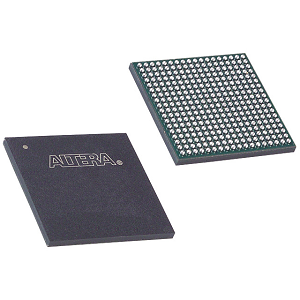

Các EP1C4F324C7N là một phần của loạt FPGA Cyclone® của Intel, được thiết kế dành riêng cho các ứng dụng hiệu quả về chi phí đòi hỏi sự cân bằng tốt về hiệu suất và chi phí thấp.FPGA này có 4.000 yếu tố logic và 400 khối mảng logic (phòng thí nghiệm), cung cấp khả năng mạnh mẽ cho các thiết kế phức tạp vừa phải.Nó bao gồm 76,5 kilobit của tổng số RAM và hỗ trợ lên tới 249 chân I/O, làm cho nó rất linh hoạt cho các yêu cầu giao thoa khác nhau.Hoạt động ở tần số lên tới 320 MHz và với phạm vi điện áp cung cấp từ 1.425V đến 1.575V, EP1C4F324C7N được trang bị để xử lý các ứng dụng yêu cầu.Nó hỗ trợ một loạt các tiêu chuẩn I/O như LVTTL, LVCMOS, SSTL-2 và SSTL-3 và tương thích với các loại bộ nhớ ngoài như DDR SDRAM, tăng cường tiện ích của nó trong xử lý tín hiệu số, tính toán nhúng và hệ thống tự động hóa.

Nếu bạn đang tìm cách giữ cho các hoạt động của mình hoạt động trơn tru với công nghệ đáng tin cậy, việc đặt hàng số lượng lớn của PPGA này với chúng tôi có thể giúp đảm bảo bạn có tính khả dụng và tính nhất quán mà bạn cần cho các dự án của mình.

Các mô hình CAD EP1C4F324C7N

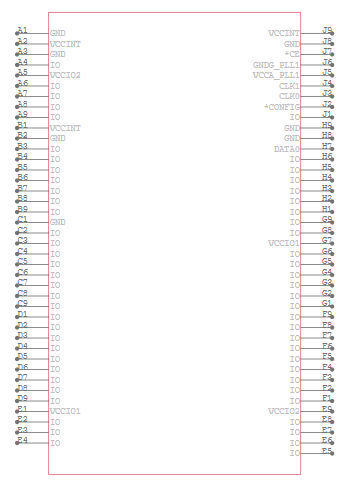

Biểu tượng EP1C4F324C7N

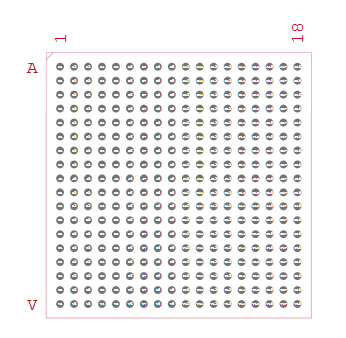

Dấu chân EP1C4F324C7N

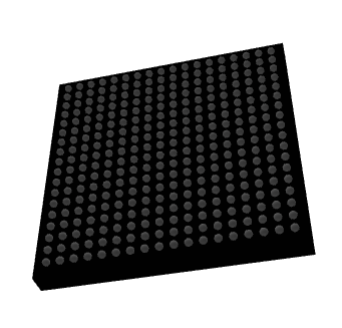

Mô hình 3D EP1C4F324C7N

Các tính năng EP1C4F324C7N

• Các yếu tố logic: FPGA chứa 4.000 yếu tố logic cho phép thực hiện các mạch logic phức tạp và các chức năng kỹ thuật số một cách hiệu quả.

• Các khối mảng logic (phòng thí nghiệm): Nó bao gồm 400 phòng thí nghiệm, là các khối xây dựng cơ bản cho kiến ​​trúc FPGA, tạo điều kiện cho việc thiết kế các cấu hình logic kỹ thuật số đa năng.

• Tổng số RAM bit: FPGA được trang bị 76,5 kg RAM nhúng, cung cấp tài nguyên bộ nhớ trên chip để xử lý và lưu trữ dữ liệu tốc độ cao.

• Số lượng ghim I/O: Với 249 chân I/O có thể định cấu hình người dùng, EP1C4F324C7N hỗ trợ một loạt các tùy chọn giao thoa, có thể thích ứng với các tiêu chuẩn tín hiệu và các thành phần điện tử khác nhau.

• Tần số hoạt động: Nó có thể hoạt động ở tần số lên tới 320 MHz, cho phép nó xử lý các tác vụ tính toán tốc độ cao và quy trình một cách hiệu quả.

• Cung cấp điện áp: Thiết bị hoạt động trong phạm vi điện áp cung cấp từ 1.425V đến 1.575V, đảm bảo quản lý năng lượng linh hoạt và đáng tin cậy trên các ứng dụng khác nhau.

• Các vòng khóa pha (PLLS): Nó có tính năng các vòng khóa pha để quản lý đồng hồ chính xác cho các ứng dụng nhạy cảm với thời gian.

• Hỗ trợ cho nhiều tiêu chuẩn I/O: FPGA hỗ trợ các tiêu chuẩn I/O khác nhau như LVTTL, LVCMOS, SSTL-2 và SSTL-3, giúp tăng cường khả năng tương thích của nó với một loạt các thành phần và hệ thống điện tử.

Sơ đồ khối EP1C4F324C7N

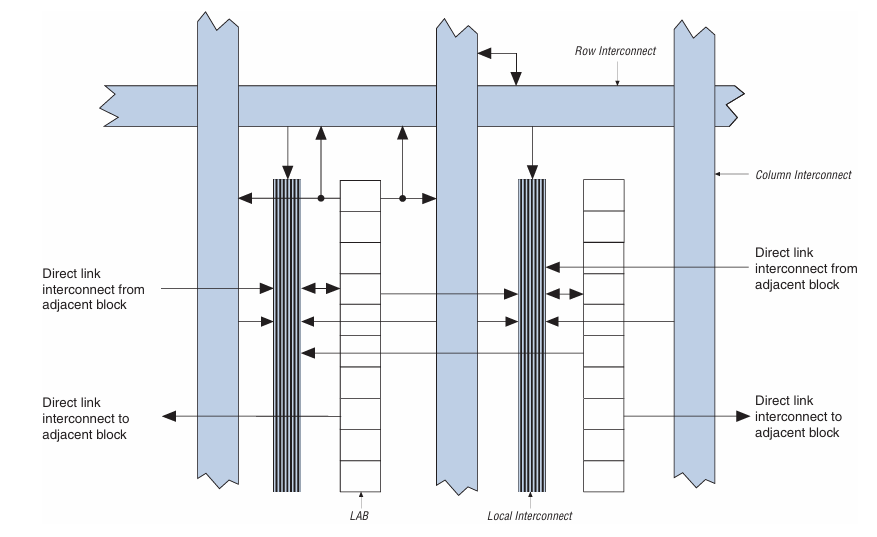

Sơ đồ minh họa cấu trúc kết nối trong một FPGA, đặc biệt tham khảo EP1C4F324C7N Thiết bị từ loạt ALTERA Cyclone.Cốt lõi của bố cục này là Khối mảng logic .Mỗi phòng thí nghiệm được kết nối với các phòng thí nghiệm lân cận thông qua các kết nối liên kết trực tiếp, cho phép giao tiếp tốc độ cao và giảm thiểu độ trễ truyền tín hiệu.Các liên kết trực tiếp này cung cấp truyền dữ liệu hiệu quả, cục bộ giữa các khối logic liền kề mà không tiêu thụ các tài nguyên định tuyến rộng hơn.

Xung quanh các phòng thí nghiệm là hai loại kết nối chính toàn cầu: Hàng kết nối Và Kết nối cột.Những đường màu xanh rộng này đóng vai trò là đường cao tốc định tuyến, cho phép các tín hiệu đi qua các phần lớn hơn của vải FPGA.Các kết nối hàng chạy theo chiều ngang, trong khi các kết nối cột chạy theo chiều dọc.Chúng tạo điều kiện kết nối giữa các khối logic xa và giao diện với các phần tử đầu vào/đầu ra hoặc các đơn vị chức năng khác được đặt trên chip.

Kết nối cục bộ nằm giữa các phòng thí nghiệm và phục vụ như một loại vải chuyển mạch kết nối các kết nối toàn cầu với các phòng thí nghiệm.Nó cho phép các khối logic truy cập tín hiệu từ cả kết nối trực tiếp và toàn cầu.Phân cấp định tuyến này, kết hợp các đường dẫn trực tiếp, cục bộ, hàng và cột, cung cấp một cách tiếp cận linh hoạt và có thể mở rộng để phân phối tín hiệu, tối ưu hóa hiệu suất và sử dụng logic trong FPGA EP1C4F324C7N.

Thông số kỹ thuật EP1C4F324C7N

Kiểu	Tham số
Nhà sản xuất	Altera/Intel
Loạt	Cyclone®
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Số lượng phòng thí nghiệm/CLB	400
Số lượng các yếu tố/ô logic	4000
Tổng số RAM bit	78.336
Số lượng I/O.	249
Điện áp - Cung cấp	1.425V ~ 1.575V
Loại gắn kết	Núi bề mặt
Nhiệt độ hoạt động	0 ° C ~ 85 ° C (TJ)
Gói / trường hợp	324-BGA
Gói thiết bị nhà cung cấp	324-FBGA (19x19)
Số sản phẩm cơ sở	EP1C4

Các ứng dụng EP1C4F324C7N

Thiết bị kết nối mạng

EP1C4F324C7N rất phù hợp để sử dụng trong các thiết bị mạng như công tắc, bộ định tuyến và modem.Nó giúp quản lý lưu lượng dữ liệu một cách hiệu quả, cải thiện thông lượng và giảm độ trễ để duy trì các hoạt động mạng hiệu suất cao.

Tự động hóa công nghiệp

Trong lĩnh vực tự động hóa công nghiệp, FPGA này có thể được sử dụng để điều khiển máy móc và hệ thống robot.Khả năng xử lý các thuật toán phức tạp của nó nhanh chóng cho phép kiểm soát và giám sát, nâng cao năng suất và an toàn trong môi trường sản xuất.

Điện tử tiêu dùng

EP1C4F324C7N tìm thấy các ứng dụng trong thiết bị điện tử tiêu dùng, đặc biệt là trong việc điều khiển màn hình có độ phân giải cao và quản lý giao diện tương tác trong các thiết bị như TV thông minh và hệ thống tự động hóa gia đình tiên tiến.Khả năng xử lý mạnh mẽ của nó đảm bảo trải nghiệm suôn sẻ và đáp ứng.

Hệ thống ô tô

Trong các ứng dụng ô tô, FPGA này đóng góp vào chức năng của các hệ thống hỗ trợ trình điều khiển tiên tiến (ADA) và hệ thống thông tin giải trí trong xe.Nó hỗ trợ xử lý và ra quyết định cho các tính năng an toàn và giải trí trong các phương tiện hiện đại.

Hàng không vũ trụ và phòng thủ

FPGA cũng được áp dụng trong các lĩnh vực hàng không vũ trụ và quốc phòng, nơi nó xử lý các nhiệm vụ xử lý tín hiệu và hình ảnh cho các hệ thống radar và truyền thông.Độ tin cậy cao và khả năng hoạt động trong điều kiện khắc nghiệt của nó làm cho nó lý tưởng cho các ứng dụng quân sự và hàng không vũ trụ.

EP1C4F324C7N Các phần tương tự

• EP1C4F324C8N

• EP1C4F324I7N

• EP1C4F324C8

Các bước lập trình EP1C4F324C7N

1. Sáng tạo thiết kế: Bắt đầu bằng cách viết thiết kế của bạn bằng ngôn ngữ mô tả phần cứng, chẳng hạn như VHDL hoặc Verilog.Mã này xác định cấu trúc và chức năng logic của việc triển khai phần cứng của bạn.Điều quan trọng là dịch chính xác ý tưởng phần cứng của bạn thành HDL để đảm bảo rằng FPGA hoạt động như mong đợi.Trước khi tiến hành triển khai phần cứng, hãy mô phỏng mã HDL của bạn bằng phần mềm mô phỏng.Bước này kiểm tra logic và chức năng của thiết kế của bạn trong môi trường ảo, cho phép bạn xác định và khắc phục các lỗi sớm trong quá trình phát triển.

2. Tổng hợp và tổng hợp : Sử dụng phần mềm Quartus II của Altera để biên dịch và tổng hợp mã HDL của bạn.Việc tổng hợp dịch HDL của bạn thành một danh sách netl, một mô tả chung về phần cứng FPGA ánh xạ thiết kế của bạn thành các yếu tố logic và tài nguyên định tuyến.Quá trình phù hợp, một phần của quy trình làm việc quartus II, liên quan đến việc đặt và định tuyến thiết kế của bạn trong FPGA.Nó tối ưu hóa vị trí của các yếu tố logic và định tuyến các kết nối để đáp ứng các yêu cầu về hiệu suất và giảm thiểu việc sử dụng tài nguyên.

3. Gán pin: Trình lập kế hoạch pin trong Quartus II cho phép bạn gán các chân cụ thể trên FPGA cho các đầu vào và đầu ra được xác định trong mã HDL của bạn.Việc gán pin thích hợp là tốt cho kết nối vật lý và tương tác của FPGA với các thành phần phần cứng khác trong hệ thống của bạn.

4. Phân tích thời gian: Sử dụng trình phân tích thời gian theo thời gian để đảm bảo rằng thiết kế của bạn đáp ứng các yêu cầu thời gian.Công cụ này kiểm tra thời gian thiết lập và giữ và hiệu suất thời gian tổng thể, giúp ngăn chặn các vấn đề như tham nhũng dữ liệu và không ổn định hệ thống.

5. Tạo tập tin lập trình: Sau khi thiết kế được biên dịch, tổng hợp và xác minh thời gian, hãy sử dụng công cụ trình biên dịch trong Quartus II để tạo tệp lập trình.Tệp này, thường có phần mở rộng .SOF (Tệp đối tượng SRAM) hoặc .POF (Tệp đối tượng có thể lập trình), chứa dữ liệu cấu hình cho PPGA.

6. Lập trình thiết bị: Kết nối bảng FPGA với máy tính của bạn bằng giao diện JTAG, chẳng hạn như USB-Blaster.Giao diện này được sử dụng để chuyển tệp lập trình từ PC sang FPGA.Mở công cụ lập trình qua Quartus II để tải và chuyển tệp lập trình vào FPGA.Bước này cấu hình FPGA với thiết kế của bạn, về cơ bản là "lập trình" thiết bị để thực hiện các chức năng mong muốn.

7. Xác minh: Khi FPGA được lập trình, hãy thực hiện kiểm tra chức năng để xác minh rằng FPGA hoạt động chính xác theo các thông số kỹ thuật thiết kế.Thử nghiệm này có thể liên quan đến việc chạy các trường hợp thử nghiệm trong môi trường phòng thí nghiệm, kiểm tra các hoạt động giao diện và đảm bảo FPGA tương tác chính xác với các thành phần phần cứng khác.

Ưu điểm EP1C4F324C7N

Tính linh hoạt và khả năng tái cấu trúc

EP1C4F324C7N cung cấp tính linh hoạt vô song so với vi điều khiển và ASICS, được cố định trong chức năng của chúng sau khi được sản xuất.FPGA này có thể được lập trình lại để thích ứng với các yêu cầu mới hoặc thay đổi trong thiết kế hệ thống cho các ứng dụng phát triển theo thời gian.Khả năng cấu hình lại này cho phép cập nhật các hệ thống của họ mà không cần thay thế phần cứng, giảm cả chi phí và thời gian phát triển.

Khả năng xử lý song song

Với khả năng thực hiện đồng thời nhiều hoạt động, EP1C4F324C7N vượt trội trong các môi trường yêu cầu điện toán hiệu suất cao.Khả năng xử lý song song này là một lợi thế so với các bộ vi điều khiển truyền thống hoạt động tuần tự, làm cho FPGA phù hợp hơn cho các ứng dụng chuyên sâu như xử lý tín hiệu số, xử lý video và hệ thống điều khiển phức tạp.

Thực hiện phần cứng tùy chỉnh

FPGA cho phép thiết kế logic phần cứng tùy chỉnh được điều chỉnh cụ thể theo nhu cầu hoạt động của người dùng.Điều này có nghĩa là EP1C4F324C7N có thể được tối ưu hóa để thực hiện các tác vụ cụ thể hiệu quả hơn các bộ xử lý tiêu chuẩn hoặc ASICS, cung cấp hiệu suất vượt trội và hiệu quả năng lượng cho các ứng dụng chuyên dụng.

Hiệu quả chi phí cho sản xuất từ ​​thấp đến trung bình

Đối với các dự án mà khối lượng sản xuất không biện minh cho chi phí cao để phát triển ASIC, EP1C4F324C7N trình bày một sự thay thế hiệu quả về chi phí.Nó cung cấp lợi ích của phần cứng tùy chỉnh mà không cần đầu tư trả trước đáng kể cần thiết cho thiết kế và sản xuất ASIC, làm cho nó trở nên lý tưởng cho các nguyên mẫu, các dự án nhỏ đến trung bình hoặc các ứng dụng công nghiệp chuyên dụng.

Tích hợp và hiệu quả không gian

Khả năng tích hợp nhiều chức năng và thành phần vào một chip FPGA duy nhất làm cho EP1C4F324C7N có giá trị cao trong các ứng dụng bị hạn chế không gian.Sự tích hợp này dẫn đến các thiết kế thiết bị nhỏ hơn, nhỏ gọn hơn, tuyệt vời trong các thiết bị điện tử di động, ứng dụng ô tô và các kịch bản khác cần hiệu quả không gian.

Kích thước bao bì EP1C4F324C7N

• Loại gói: Mảng lưới bóng 324 pin mịn (FBGA)

• Kích thước gói (Chiều dài x chiều rộng): 19 mm x 19 mm

• Chiều cao tối đa ngồi: 3,5 mm

• Terminal Pitch: 1 mm

Nhà sản xuất EP1C4F324C7N

EP1C4F324C7N là một mảng cổng lập trình trường (FPGA) được sản xuất bởi Intel, sau khi họ mua lại Altera.Là một phần của loạt phim Cyclone® của Intel, FPGA này đại diện cho một phân đoạn danh mục giải pháp công nghệ tích hợp của Intel.Intel, một nhà lãnh đạo trong ngành bán dẫn, tích hợp các công nghệ sản xuất tiên tiến và hỗ trợ rộng rãi để cung cấp các giải pháp FPGA mạnh mẽ, bao gồm EP1C4F324C7N, có khả năng logic phức tạp trong yếu tố hình thức nhỏ gọn.FPGA này nhấn mạnh cam kết của Intel trong việc cung cấp các thành phần điện toán hiệu suất cao phục vụ cho các nhu cầu công nghệ đa dạng.

Phần kết luận

Cho dù bạn đang phát triển logic kiểm soát tùy chỉnh, xây dựng các hệ thống giao tiếp tốc độ cao hoặc tạo mẫu các chức năng kỹ thuật số chuyên dụng, FPGA EP1C4F324C7N cung cấp sự cân bằng tối ưu về hiệu suất, tính linh hoạt và chi phí.Với khả năng tương thích I/O rộng, bộ nhớ tích hợp và khả năng cấu hình lại hiệu quả, nó hỗ trợ các thiết kế có thể mở rộng và tiết kiệm không gian trên một loạt các ứng dụng hiện đại.Được hỗ trợ bởi sự hỗ trợ hàng đầu trong ngành Intel, FPGA này vẫn là một giải pháp đáng tin cậy và có thể thích ứng để tìm kiếm logic lập trình mạnh mẽ trong cả triển khai thấp và trung bình.

Biểu dữ liệu PDF

Các dữ liệu EP1C4F324C7N:

Tất cả Dev PKG CHG 1/tháng 8/2018.pdf

Mult Dev Dessicant CHG 19/JUL/2019.pdf

Phần mềm Mult Series ChGS 26/Mar/2020.pdf

Hướng dẫn JTAG MEGAFUNTION VILTUAL.pdf

Bộ giữ pin hình trụ.pdf

Vật liệu cơ chất Mult Dev Chg 25/AUG/2017.PDF
