LDR là gì và cách thức hoạt động trong thiết bị điện tử

Một điện trở phụ thuộc ánh sáng, hoặc LDR, là một thành phần đặc biệt phản ứng với ánh sáng bằng cách thay đổi điện trở của nó.Càng nhận được nhiều ánh sáng, điện trở của nó càng thấp.Tính năng đơn giản nhưng mạnh mẽ này làm cho nó lý tưởng cho các thiết bị cần cảm nhận ánh sáng hoặc tối.Từ đèn đường đến báo động trộm, LDR được sử dụng trong nhiều hệ thống dựa vào phát hiện ánh sáng tự động.Chúng rất dễ sử dụng, giá cả phải chăng và hoạt động tốt trong cả các mạch cơ bản và tiên tiến hơn.Bài viết này giải thích cách LDR hoạt động, cách chúng được xây dựng và nơi bạn có thể sử dụng chúng trong các ứng dụng thực tế.

Danh mục

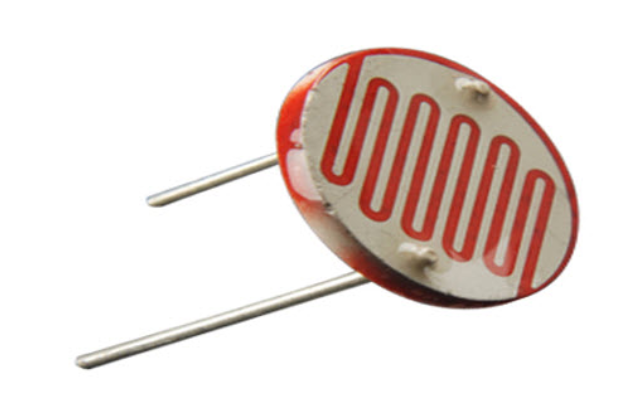

Hình 1. Điện trở phụ thuộc ánh sáng

Giới thiệu về điện trở phụ thuộc ánh sáng

MỘT Điện trở phụ thuộc ánh sáng (LDR) là một phần điện tử phản ứng với ánh sáng.Khi ánh sáng rơi vào nó, sức đề kháng của nó thay đổi ngay lập tức.Càng nhận được nhiều ánh sáng, điện trở của nó càng thấp.Sự thay đổi này là nhỏ - nó có thể thay đổi trên một phạm vi rộng.Trong bóng tối, một LDR có thể có sức cản của một số Megaohms, nhưng trong ánh sáng rực rỡ, điều đó có thể rơi xuống chỉ còn một vài Hàng trăm ohms.Do hành vi này, LDR được sử dụng trong nhiều thiết bị cần phát hiện ánh sáng.

Phản ứng này với ánh sáng cũng phụ thuộc vào bước sóng của ánh sáng.Một số bước sóng ảnh hưởng đến nó nhiều hơn những bước sóng khác, điều đó có nghĩa là không phải tất cả ánh sáng đều có cùng tác động.Đó là một trong những lý do tại sao LDR được chọn cẩn thận dựa trên nơi và cách chúng được sử dụng.

LDR được làm từ Vật liệu bán dẫn, cho phép họ phản ứng với ánh sáng.Một vật liệu phổ biến được sử dụng là cadmium sulfide (CD). Tuy nhiên, do mối quan tâm về môi trường, tài liệu này đã bị hạn chế ở nhiều nước châu Âu.Các vật liệu khác như Cadmium Selenide (CDSE) cũng bị giới hạn vì những lý do tương tự.Các lựa chọn thay thế như chì sulfide (PBS) và indium antimonide (INSB) đôi khi được sử dụng ở vị trí của họ.

Mặc dù LDR được làm từ chất bán dẫn, nhưng chúng vẫn Các thành phần thụ động.Điều đó có nghĩa là họ không chủ động khuếch đại hoặc chuyển đổi tín hiệu.Ngoài ra, không giống như Photodiodes hoặc Phototransistors, LDR làm không chứa PN-Junction.Điều này làm cho chúng khác với các thiết bị nhạy cảm với ánh sáng khác, và nó là một phần của những gì mang lại cho chúng hành vi độc đáo và cách sử dụng rộng rãi.

Biểu tượng LDR

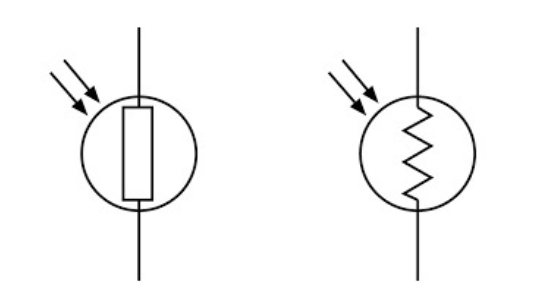

Hình 2. Biểu tượng LDR

Khi bạn đang đọc một sơ đồ mạch và bạn bắt gặp một Điện trở phụ thuộc ánh sáng (LDR), bạn sẽ nhận thấy rằng biểu tượng của nó trông rất giống một điện trở thông thường.Điều gì làm cho nó khác biệt là hai cái nhỏ mũi tên chỉ về phía điện trở.Những mũi tên này ở đó để cho thấy rằng Ánh sáng đang rơi trên thành phần, đó là những gì ảnh hưởng đến hành vi của nó.Manh mối trực quan này giúp bạn hiểu rằng giá trị điện trở mà không phải là cố định, nó thay đổi tùy thuộc vào lượng ánh sáng chiếu vào nó.

Kiểu biểu tượng tương tự này được sử dụng cho các bộ phận nhạy cảm với ánh sáng khác, như Photodiodes Và Phototransistors.Trong những trường hợp đó, các mũi tên phục vụ cùng một mục đích - để hiển thị rằng ánh sáng kích hoạt hoặc ảnh hưởng đến thành phần.Bằng cách sử dụng các ký hiệu trực quan này, việc nhanh chóng xác định nhanh như thế nào trong một bộ phận hoạt động trong một mạch mà không cần một lời giải thích dài.

Cách xây dựng LDR

Hình 3. Các bộ phận và cấu trúc của LDR

Các Xây dựng điện trở phụ thuộc ánh sáng (LDR) bắt đầu với một đặc biệt Vật liệu nhạy cảm với ánh sáng có thể đáp ứng với những thay đổi trong ánh sáng.Vật liệu này được đặt cẩn thận trên một cơ sở mạnh mẽ, không dẫn điện, thường được làm bằng gốm.Các gốm hoạt động như một chất cách điện và cung cấp hỗ trợ cho toàn bộ cấu trúc.

Để có được sự kháng cự và đánh giá sức mạnh phù hợp, vật liệu nhạy cảm với ánh sáng được sắp xếp theo mô hình ngoằn ngoèo .Hình dạng này làm tăng đường dẫn mà dòng điện phải di chuyển, giúp đạt được các tính chất điện mong muốn.Các Bố cục ngoằn ngoèo Cũng chia cấu trúc thành hai phần, mỗi phần được kết nối với một tiếp xúc kim loại.

Những tiếp điểm kim loại này, còn được gọi là Liên hệ ohmic, được đặt ở hai bên của vật liệu.Công việc của họ là cho phép điện chảy vào và ra khỏi LDR.Điều quan trọng là những liên hệ này có Điện trở rất thấp, do đó, bất kỳ thay đổi nào trong điện trở của LDR chỉ đến từ hiệu ứng của ánh sáng, không phải từ chính các liên hệ.

Ngày nay, các vật liệu có hại như chì và cadmium được tránh trong sản xuất LDR vì chúng không an toàn cho môi trường.Các lựa chọn thay thế an toàn hơn hiện được sử dụng để giảm tác động môi trường trong khi vẫn giữ cho LDR hiệu quả.

Cách thức hoạt động của LDR

Hoạt động của một LDR (Điện trở phụ thuộc ánh sáng) dựa trên một hiệu ứng đơn giản nhưng thú vị được gọi là quang dẫn quang.Điều này có nghĩa là vật liệu bên trong LDR trở nên tốt hơn trong việc mang điện khi nó tiếp xúc với ánh sáng.Khi ánh sáng chạm vào bề mặt của LDR, năng lượng từ ánh sáng đó được hấp thụ bởi vật liệu và điều này gây ra thay đổi ở cấp độ nguyên tử.

Bên trong tài liệu, Các electron thường ở trong dải hóa trị, nơi họ không di chuyển tự do.Nhưng khi đủ năng lượng ánh sáng đi vào, nó mang lại cho các electron này một cú hích, giúp họ nhảy vào Dải dẫn.Trong dải mới này, các electron có thể di chuyển tự do và mang dòng điện.Tuy nhiên, điều này chỉ xảy ra nếu photon nhẹ có nhiều năng lượng hơn Bandgap của vật liệu.

Khi nhiều electron tạo ra bước nhảy này, số lượng Người vận chuyển điện tích tăng.Điều này dẫn đến độ dẫn tốt hơn, ý nghĩa Nhiều dòng điện hơn có thể chảy qua LDR.Kết quả là điện trở giảm.Vì vậy, khi ánh sáng sáng, LDR cung cấp ít điện trở hơn và khi trời tối, điện trở tăng lên.Hành vi đơn giản này là những gì làm cho LDR rất hữu ích trong các ứng dụng cảm biến ánh sáng.

Mạch LDR giải thích

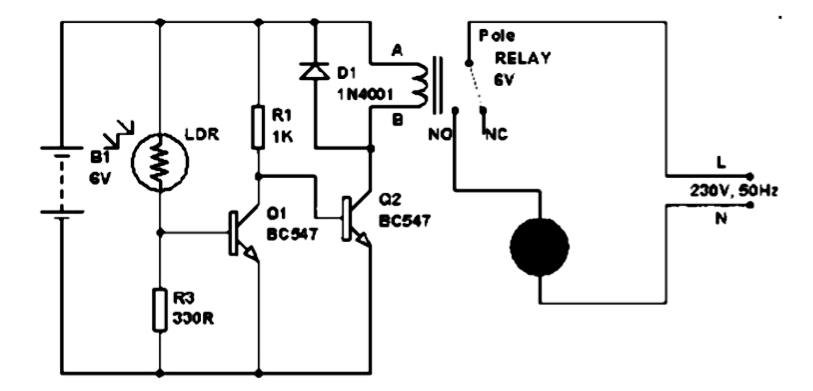

Hình 4. Sơ đồ mạch LDR

MỘT Mạch LDR được thiết kế để tự động phản ứng với các thay đổi trong ánh sáng và nó sử dụng một vài thành phần cơ bản để thực hiện điều này.Chúng thường bao gồm một LDR, Relay, cặp Darlington, Diode và một số điện trở.Mục tiêu của thiết lập này là bật hoặc tắt đèn hoặc tắt tùy thuộc vào mức độ ánh sáng xung quanh.

Mạch có được sức mạnh của nó từ một Nguồn điện áp DC, có thể đến từ một ắc quy hoặc a Mạch chỉnh lưu cầu.Nếu năng lượng AC được sử dụng, một Bước xuống Bước xuống Bước xuống Giảm nguồn cung cấp 230V AC cao xuống 12V AC.Từ đó, bộ chỉnh lưu cầu—Made sử dụng bốn điốt được sắp xếp theo một cách cụ thểChuyển đổi AC thành DC.MỘT Bộ điều chỉnh điện áp sau đó đưa DC 12V này xuống 6V DC, đó là những gì mạch LDR thường chạy trên.Thiết lập này đảm bảo rằng mạch cảm biến ánh sáng có Cung cấp ổn định và liên tục, mặc dù đầu vào chính là AC hộ gia đình tiêu chuẩn.

Trong thời gian ban ngày, điện trở LDR, thấp 100 ohms.Bởi vì dòng điện luôn chảy qua con đường ít kháng cự nhất, hầu hết trong số đó đi qua LDR và ​​bỏ qua các thành phần khác, như cuộn dây rơle.Kết quả là Relay không có đủ sức mạnh để kích hoạt và ánh sáng được kết nối vẫn còn tắt.

Tại đêm, tình hình thay đổi.Kháng LDR từ tăng lên đáng kể - thường cao như 20 megaohms.Với điện trở cao này, rất ít dòng điện chảy qua đường dẫn LDR.Thay vào đó, dòng điện đi theo con đường khác, nơi nó chảy vào Darlington cặp bóng bán dẫn.Khi điện áp ở gốc của cặp này tăng lên trên khoảng 1.4V, các bóng bán dẫn Bật, cho phép đủ dòng điện để cung cấp năng lượng cho cuộn dây rơle.Khi rơle kích hoạt, ánh sáng hoặc thiết bị được kết nối là bật.

Thiết lập thông minh này sử dụng các nguyên tắc cơ bản của sức đề kháng và dòng chảy hiện tại Để điều khiển các thiết bị dựa trên ánh sáng xung quanh, làm cho nó hữu ích cho đèn ngoài trời, đèn tự động và các ứng dụng tương tự.

Ảnh hưởng của tần số lên LDR

Các Độ nhạy của LDR doesn chỉ phụ thuộc vào mức độ sáng của ánh sáng, nó cũng thay đổi dựa trên bước sóng của ánh sáng đó.Bước sóng có liên quan đến màu hoặc tần số của ánh sáng.Một số LDR phản ứng nhanh hơn với các bước sóng nhất định, đặc biệt là các bước nằm trong một phạm vi cụ thể.Khi bước sóng của ánh sáng là bên ngoài phạm vi đó, LDR có thể hầu như không đáp ứng được.Điều này có nghĩa là LDR không nhạy cảm như nhau với tất cả các loại ánh sáng.

Các vật liệu được sử dụng để làm LDR đóng một vai trò lớn trong cách nó phản ứng.Các vật liệu khác nhau phản ứng tốt hơn với các phần khác nhau của phổ ánh sáng.Đó là lý do tại sao LDR được làm từ một loại vật liệu có thể hoạt động tốt trong ánh sáng ban ngày, trong khi những loại khác có thể phù hợp hơn để phát hiện ánh sáng trong phạm vi hồng ngoại (IR).

Đặc biệt, LDR bên ngoàiĐược thực hiện bằng cách sử dụng các tạp chất bổ sung có xu hướng nhạy cảm hơn với các bước sóng cụ thể.Những thứ này thường được sử dụng khi giao dịch với Ánh sáng hồng ngoại, chẳng hạn như trong các hệ thống điều khiển từ xa hoặc thiết bị cảm biến ban đêm.Tuy nhiên, khi làm việc với hồng ngoại, có một điều quan trọng cần ghi nhớ: Bức xạ IR mang nhiệtvà nhiệt đó có thể tích tụ trong thiết bị.Vì vậy, nếu bạn đang sử dụng LDR trong các ứng dụng liên quan đến IR, bạn nên Quản lý nhiệt cẩn thận Để tránh làm hỏng thành phần hoặc ảnh hưởng đến độ chính xác của nó.

Thời gian trì hoãn trong LDRS

Một trong những điều cần biết khi sử dụng LDR là nó độ trễ, hoặc thời gian trì hoãn.Điều này đề cập đến thời gian LDR mất bao lâu để phản ứng sau khi có một sự thay đổi về mức độ ánh sáng.Khi ánh sáng xung quanh nó thay đổi, LDR không chuyển sang ngay lập tức sức đề kháng mới của nó.Thay vào đó, phải mất một thời gian ngắn để giải quyết giá trị mới của nó.Sự chậm trễ này rất quan trọng để xem xét khi bạn thiết kế các mạch dựa vào thay đổi ánh sáng nhanh.

Vì điều này phản ứng chậm, LDR không lý tưởng cho các tình huống Mức ánh sáng thay đổi nhanh chóngVí dụ, trong các hệ thống cảm biến tốc độ cao hoặc nhấp nháy nhanh chóng.Nhưng đối với các ứng dụng mà mức độ ánh sáng chuyển dần dần, như trong đèn đêm tự động hoặc cảm biến ngoài trời, sự chậm trễ này thường là không phải là một vấn đề.

Các Thời gian phản hồi của một LDR có thể thay đổi tùy thuộc vào việc ánh sáng đang tăng hay giảm.Ví dụ, khi ánh sáng đột nhiên bật lên sau bóng tối, LDR thường phản ứng trong vài hàng chục mili giây.Tuy nhiên, khi ánh sáng bị loại bỏ, LDR có thể lấy Lên đến một giây đầy đủ để trở lại với sức đề kháng tối của nó.Thời gian phục hồi chậm hơn này là thứ mà bạn thường thấy được đề cập trong Biểu dữ liệu của thành phần.

Trên thực tế, các bộ dữ liệu thường bao gồm giá trị kháng tối được đo vào khoảng thời gian đã đặt 1 giây Và 5 giây.Các giá trị này giúp mang lại cảm giác về việc LDR điều chỉnh nhanh như thế nào, điều này có thể hướng dẫn bạn trong việc chọn xem nó có phù hợp với nhu cầu của bạn hay không.

Các tính năng chính của LDR

Hiểu các tính năng cơ bản của một LDR (Điện trở phụ thuộc ánh sáng) Giúp bạn có được một bức tranh rõ ràng hơn về cách nó hành xử trong các tình huống ánh sáng khác nhau.Những thông số kỹ thuật này cho bạn thấy cách điện trở phản ứng khi nó trong bóng tối, khi ánh sáng chiếu nó và nó có thể xử lý bao nhiêu năng lượng.Thay vì đoán làm thế nào LDR có thể phản hồi, các giá trị này cung cấp cho bạn thông tin đáng tin cậy mà bạn có thể sử dụng khi kết hợp một mạch.

Ví dụ, biết bao nhiêu Kháng chiến LDR cung cấp trong bóng tối Cho bạn biết hệ thống phát hiện ánh sáng của bạn sẽ nhạy cảm như thế nào khi không có ánh sáng.Mặt khác, sức đề kháng dưới ánh sáng sáng cho thấy dòng điện sẽ tăng bao nhiêu khi môi trường sáng lên.Các tính năng như tiêu tan điện Và Điện áp tối đa Hãy chắc chắn rằng bạn không thể đẩy LDR vượt ra ngoài những gì nó có thể xử lý, điều này giúp tránh thiệt hại và giữ cho mạch của bạn chạy trơn tru.

Khi bạn đang làm việc trong một dự án như một Đèn ban đêm tự động, Một Cảm biến ánh sáng ban ngày, hoặc bất kỳ loại Công tắc kích hoạt ánh sáng, các giá trị này hướng dẫn bạn trong việc chọn đúng thành phần.Kết hợp các tính năng của LDR với nhu cầu của bạn, bạn cần đảm bảo hiệu suất tốt hơn, tuổi thọ dài hơn và các phản hồi chính xác hơn.Bằng cách chú ý đến các chi tiết này, bạn có thể xây dựng các thiết bị hoạt động đáng tin cậy hơn và phản ứng với ánh sáng chính xác theo cách bạn muốn.

Đặc điểm kỹ thuật	Giá trị
Tiêu tán công suất tối đa	200 MW
Điện áp tối đa ở 0 Lux	200 v
Bước sóng cực đại	600nm
Điện trở tối thiểu ở 10 Lux	1,8 kΩ
Điện trở tối đa ở 10 Lux	4,5 kΩ
Kháng chiến điển hình ở 100 Lux	0,7 kΩ
Sức đề kháng tối sau 1 giây	0,03 MΩ
Sức đề kháng tối sau 5 giây	0,25 MΩ

Hành vi và đặc điểm LDR

Hình 5. Điện trở so với đồ thị ánh sáng của LDR

MỘT LDR (Điện trở phụ thuộc ánh sáng) có tính phản ứng cao với những thay đổi trong ánh sáng.Một trong những hành vi đáng chú ý nhất của nó là cách nó Kháng giảm khi ánh sáng trở nên mạnh hơn.Khi cường độ ánh sáng tăng lên, điện trở LDR có thể giảm nhanh chóng dưới 1kΩ.Điều này làm cho nó lý tưởng cho các tình huống mà bạn cần phát hiện độ sáng và phản ứng nhanh chóng với nó.

Khi ánh sáng chiếu vào bề mặt của LDR, vật liệu bên trong bắt đầu tiến hành tốt hơn và điện trở giảm.Mặt khác, nếu bạn đặt LDR trong bóng tối, nó Kháng tăng lại.Kháng chiến cao này trong bóng tối thường được gọi là sức đề kháng tối.Nếu bạn giữ một điện áp ổn định trên LDR và ​​cường độ ánh sáng sẽ tăng hiện tại cũng sẽ tăngỔn cảm với sự sụt giảm trong kháng chiến.Cách mối quan hệ này hoạt động giữa ánh sáng và sức cản được thể hiện rõ ràng trong đường cong đặc trưng của nó.

LDR không trả lời theo cách hoàn toàn thẳng, nghĩa là chúng là phi tuyến tính thiết bị.Hành vi của họ phụ thuộc vào nhiều hơn chỉ là độ sáng, nó cũng thay đổi tùy thuộc vào bước sóng của ánh sáng rơi vào họ.Một số LDR có thể không phản ứng nhiều với các bước sóng nhất định và điều này chủ yếu phụ thuộc vào loại vật liệu được sử dụng để làm điện trở.

Một đặc điểm quan trọng khác là Thời gian phản hồi.Khi ánh sáng đột nhiên chạm vào LDR, nó sẽ phản ứng nhanh chóng 8 đến 12 mili giây.Tuy nhiên, khi ánh sáng bị loại bỏ, nó sẽ mất vài giây cho sức đề kháng để trở về giá trị ban đầu của nó.Sự trở lại chậm hơn này được gọi là Tốc độ phục hồi.Thuộc tính này thực sự hữu ích trong một số ứng dụng, như Máy nén âm thanh, trong đó sự phục hồi chậm giúp làm mịn tín hiệu.

So với các thành phần nhạy cảm với ánh sáng khác như Photodiodes Và Phototransistors, LDR là chậm hơn Và ít phản ứng hơn.MỘT Photodiode là một thiết bị bán dẫn hoạt động với một PN-Junction Điều đó chuyển đổi ánh sáng trực tiếp thành tín hiệu điện.Ngược lại, một LDR là một Thành phần thụ động mà không có ngã ba PN.Mặc dù nó cũng phản ứng với ánh sáng, nhưng nó không tạo ra điện theo cách tương tự.Nó chỉ đơn giản là thay đổi điện trở của nó, làm cho nó phù hợp để phát hiện ánh sáng cơ bản nhưng không phải là tốc độ cao hoặc cảm biến có độ chính xác cao.

Các loại LDR khác nhau

LDR (điện trở phụ thuộc ánh sáng) có các loại khác nhau và phân loại của chúng thường dựa trên vật liệu được sử dụng để làm cho chúng hoặc của họ tuyến tính Để đáp ứng với ánh sáng.Những khác biệt này ảnh hưởng đến cách LDR hoạt động trong các điều kiện ánh sáng khác nhau, điều này làm cho một số loại phù hợp hơn cho các ứng dụng cụ thể hơn các ứng dụng khác.Hãy để khám phá hai cách chính LDR được phân loại.

Dựa trên vật liệu nhạy cảm

Một cách phổ biến để phân loại LDR là loại Vật liệu nhạy cảm được sử dụng trong xây dựng của họ.Các vật liệu khác nhau phản ứng tốt hơn với các loại ánh sáng khác nhau.Ví dụ, LDR được thực hiện với cadmium sulfide (CD) rất phản ứng với ánh sáng nhìn thấy được, điều này làm cho chúng lý tưởng cho cảm biến ánh sáng đa năng.Họ có thể phát hiện hầu hết các bước sóng ánh sáng cũng có thể nhìn thấy bằng mắt người.

Nếu ứng dụng của bạn liên quan đến việc phát hiện Bức xạ hồng ngoại (IR), sau đó một LDR được làm từ chì sunfua (PBS) Sẽ là một phù hợp tốt hơn.Những loại này nhạy cảm hơn với các bước sóng IR, không thể nhìn thấy đối với mắt người nhưng được sử dụng trong nhiều hệ thống viễn thám hoặc phát hiện ban đêm.

Các vật liệu khác như Thallium sulfide Và cadmium selenide cũng được sử dụng trong một số LDR, mỗi LDR cung cấp các mức độ nhạy khác nhau tùy thuộc vào phổ mà chúng có nghĩa là để phát hiện.

Dựa trên tính tuyến tính

LDR cũng có thể được nhóm dựa trên cách sự thay đổi kháng liên quan đến cường độ ánh sángĐây được gọi là tuyến tính.Trong trường hợp này, chúng là các loại tuyến tính hoặc phi tuyến tính.

LDR tuyến tính là những thứ thể hiện sự giảm mạnh và có thể dự đoán được khi mức độ ánh sáng tăng lên.Vì hành vi nhất quán này, đôi khi chúng được gọi là Photodiodes, đặc biệt là trong các mạch phụ thuộc vào các phản ứng ổn định và đáng tin cậy.Tuy nhiên, trong nhiều thiết lập, bạn vẫn sẽ thấy chúng được sử dụng như Photoresistors vì hoạt động tương tự của họ.

Mặt khác, LDR phi tuyến tính là phổ biến hơn và được sử dụng trong các ứng dụng chung.Những điều này không tuân theo một phản ứng đường thẳng và sức đề kháng của chúng có thể thay đổi ở các mức khác nhau tùy thuộc vào lượng ánh sáng.Một điều quan trọng cần lưu ý là hành vi của họ thường là không bị ảnh hưởng bởi sự phân cực của điện áp được áp dụng, làm cho chúng đơn giản hơn để sử dụng trong các mạch cơ bản.

Bằng cách hiểu hai loại chính này dựa trên vật liệu và hành vi, bạn có thể chọn loại LDR phù hợp nhất với dự án của bạn, cho dù đó là cảm biến ánh sáng ban ngày, đèn chuyển động hoặc thậm chí phát hiện hồng ngoại.

Ưu điểm và nhược điểm của LDR

Thuận lợi	Bất lợi
Độ nhạy cao với ánh sáng	Phản ứng phổ hẹp
Cấu trúc nhỏ và đơn giản	Hiệu ứng trễ
Dễ sử dụng và kết nối	Độ ổn định nhiệt độ thấp trong vật liệu nhạy cảm
Hiệu quả chi phí	Phản ứng chậm trong một số vật liệu ổn định
Không có tiềm năng ngã ba	Không phù hợp với điều kiện ánh sáng thay đổi nhanh
Tỷ lệ kháng ánh sáng-tối cao	Ít phản ứng hơn so với photodiodes hoặc phototransistors
Thích hợp cho các ứng dụng cảm biến ánh sáng cơ bản	Hiệu suất bị ảnh hưởng bởi sự thay đổi nhiệt độ

Công dụng phổ biến của LDR

Điện trở phụ thuộc ánh sáng (LDR) được sử dụng trong nhiều ứng dụng hàng ngày vì chúng đơn giản, đáng tin cậy và chi phí thấp.Những thiết bị này là hoàn hảo cho các tình huống mà bạn cần Phát hiện sự hiện diện hoặc vắng mặt của ánh sáng.Vì họ phản ứng với việc thay đổi mức độ ánh sáng, chúng thường được sử dụng như Cảm biến ánh sáng Trong các loại hệ thống điện tử khác nhau.

Một cách sử dụng phổ biến của một LDR là trong Đèn đường tự động.Trong các hệ thống này, LDR cảm nhận được ánh sáng tự nhiên bên ngoài.Khi trời tối vào buổi tối, điện trở tăng, điều này kích hoạt ánh sáng để bật tự động.Vào buổi sáng, khi ánh sáng mặt trời tăng lên, điện trở giảm xuống và ánh sáng tắt đi Tiết kiệm năng lượng mà không cần bất kỳ nỗ lực thủ công nào.

LDR cũng được sử dụng trong Đồng hồ báo thức điều chỉnh độ sáng màn hình dựa trên ánh sáng phòng hoặc trong Hệ thống báo động trộm cắp, trong đó một sự thay đổi đột ngột trong ánh sáng (như mở cửa hoặc cửa sổ) có thể kích hoạt cảnh báo.Bạn cũng sẽ tìm thấy chúng trong Đồng hồ đo ánh sáng, đo cường độ ánh sáng trong một không gian và rất hữu ích cho nhiếp ảnh hoặc chăm sóc thực vật.

Một cách sử dụng thú vị khác là trong một Dự án ánh sáng đường phố bảo tồn điện trong đó cường độ của ánh sáng thay đổi dựa trên môi trường xung quanh.Trong giờ giao thông thấp, độ sáng giảm để tiết kiệm năng lượng và khi phát hiện chuyển động hoặc bóng tối, đèn sáng trở lại.Điều này không chỉ cải thiện hiệu quả mà còn kéo dài tuổi thọ của hệ thống chiếu sáng.

Bởi vì LDR là Dễ dàng tích hợp vào các mạch, họ thường được sử dụng trong Dự án sinh viênThì Bộ dụng cụ sở thíchvà hệ thống tự động hóa đơn giản.Việc sử dụng linh hoạt của chúng trong cả các thiết lập nhỏ và lớn làm cho chúng trở thành một lựa chọn phổ biến cho các ứng dụng nhạy cảm với ánh sáng trên các trường khác nhau.

Tiết kiệm năng lượng với đèn đường do cường độ kiểm soát bằng cách sử dụng LDR

Ngày nay, hầu hết các đường cao tốc được thắp sáng bằng cách sử dụng Đèn HID (phóng điện cường độ cao), tiêu thụ rất nhiều sức mạnh.Một trong những vấn đề phổ biến với các đèn này là chúng không có hệ thống tự động Bật và tắt dựa trên ánh sáng tự nhiên.Họ thường ở lại lâu hơn mức cần thiết, lãng phí năng lượng.Để giải quyết điều này, một giải pháp được cải thiện sử dụng Đèn LED với điều khiển cường độ, được quản lý bởi một LDR (Điện trở phụ thuộc ánh sáng).

Hệ thống hiện đại này được thiết kế để giảm Tiêu thụ năng lượng Nhìn thấy trong các thiết lập ánh sáng truyền thống.Thay vì đèn HID, nó sử dụng Đèn LED, mà yêu cầu Ít năng lượng hơn Và cũng cuối cùng lâu hơn nhiều.Điều làm cho phương pháp này hiệu quả hơn là Độ sáng của đèn có thể được điều chỉnh Tùy thuộc vào thời gian của đêm và thực sự cần bao nhiêu ánh sáng.

Trọng tâm của hệ thống này là một LDR , phát hiện ánh sáng xung quanh.Vào ban ngày, khi ánh sáng mặt trời mạnh mẽ, sự kháng cự của các giọt LDR, gửi tín hiệu đến bộ điều khiển để tắt đèn.Khi trời tối, sức đề kháng tăng lên và Đèn tự động bật.

Một cụm của Đèn LED tạo thành đèn đường, và a vi điều khiển quản lý độ sáng của họ.Nó được lập trình để kiểm soát Cường độ sử dụng PWM (điều chế độ rộng xung) tín hiệu.Vào ban đêm, khi giao thông cao, đèn sáng.Khi giao thông chậm lại trong suốt giờ đêm, Độ sáng giảm dần, giúp bảo tồn năng lượng.Vào lúc 6 giờ sáng, đèn tắt hoàn toàn và chúng lại bật lại 6 giờ chiều, lặp lại chu kỳ mỗi ngày.

Hệ thống này có thể được cải thiện hơn nữa bằng cách thêm một Bảng điều khiển năng lượng mặt trời.Bảng điều khiển sẽ chuyển đổi ánh sáng mặt trời thành điện áp vào ban ngày, có thể được lưu trữ và sau đó Đèn LED LED Street Lights.Điều này sẽ làm cho hệ thống trở nên hiệu quả hơn và thân thiện với môi trường, giảm sự phụ thuộc vào lưới điện.

Phần kết luận

LDR là các thành phần đơn giản, giá cả phải chăng và hữu ích thay đổi điện trở của chúng dựa trên mức độ ánh sáng.Họ đóng một vai trò quan trọng trong nhiều hệ thống tự động, chẳng hạn như đèn bật vào ban đêm hoặc mờ dựa trên độ sáng.Hiểu cách LDR hoạt động và cách chúng được sử dụng có thể giúp bạn tạo ra các mạch thông minh hơn và hiệu quả hơn.Từ các cảm biến cơ bản đến ánh sáng đường phố tiết kiệm năng lượng, các ứng dụng rộng và thiết thực.Cho dù bạn đang làm việc trên một dự án nhỏ hoặc một hệ thống chiếu sáng lớn hơn, một LDR có thể là một phần hữu ích trong thiết kế của bạn.
