EPF10K30ATC144-1 FPGA: Các tính năng, ứng dụng, lập trình và giải pháp thay thế được giải thích

Hướng dẫn này là tất cả về EPF10K30ATC144-1, một loại chip FPGA.Nó giải thích chip là gì, nó hoạt động như thế nào và nơi nó có thể được sử dụng.Bạn sẽ tìm hiểu về các tính năng chính của nó như bộ nhớ tích hợp, các khối logic linh hoạt và hỗ trợ cho cả hai hệ thống 3,3V và 5V.Nó cũng chỉ ra cách sử dụng chip trong các dự án như hệ thống âm thanh/video, máy công nghiệp và thiết bị y tế.Nó bao gồm các hướng dẫn thiết lập từng bước, so sánh một phần và các công cụ thiết kế để giúp bạn hiểu và làm việc với FPGA này một cách dễ dàng.

Danh mục

1. EPF10K30ATC144-1 là gì?
2. Các mô hình CAD EPF10K30ATC144-1
3. Các tính năng EPF10K30ATC144-1
4. Sơ đồ khối thiết bị Flex 10k
5. Thông số kỹ thuật EPF10K30ATC144-1
6. Các ứng dụng EPF10K30ATC144-1
7. EPF10K30ATC144-1 Các bộ phận tương tự
8. Các bước lập trình EPF10K30ATC144-1
9. EPF10K30ATC144-1 Ưu điểm
10. Kích thước bao bì EPF10K30ATC144-1
11. Nhà sản xuất EPF10K30ATC144-1
12. Kết luận
EPF10K30ATC144-1

EPF10K30ATC144-1 là gì?

Các EPF10K30ATC144-1 là một thành viên của họ Flex10K FPGA, được thiết kế để cung cấp logic lập trình được nhúng với độ phức tạp vừa phải và tính linh hoạt cao.Được xây dựng bằng công nghệ CMOS SRAM 0,3-micron, thiết bị này hỗ trợ khoảng 30.000 cổng có thể sử dụng và bao gồm 1.728 yếu tố logic được tổ chức thành các khối mảng logic (LABS).Nó hoạt động ở mức 3,3V.Phiên bản cấp tốc độ1 cung cấp hoạt động tương đối nhanh, với tần số lõi lên tới khoảng 166 MHz.Thiết bị tích hợp các khối mảng nhúng (EAB) cho bộ nhớ trên chip, giúp tăng cường các hoạt động xử lý và điều khiển dữ liệu trong các thiết kế nhúng.Được sử dụng rộng rãi trong kiểm soát công nghiệp, truyền thông và các hệ thống nhúng di sản, nó cung cấp một giải pháp lập trình với hỗ trợ I/O mạnh mẽ và khả năng logic đủ cho một loạt các ứng dụng trung cấp.Họ Flex10K là một trong những dòng FPGA đầu tiên kết hợp logic dựa trên SRAM và các khối RAM nhúng, cung cấp các tùy chọn có thể mở rộng từ 10K đến hơn 200 nghìn cổng hệ thống.Với I/OS tương thích TTL và các khối bộ nhớ nhúng, các thiết bị Flex10K cung cấp sự kết hợp cân bằng giữa mật độ logic, tích hợp và hiệu suất cho các hệ sinh thái thiết kế cũ hơn.

Tìm kiếm EPF10K30ATC144-1?Liên hệ với chúng tôi để kiểm tra cổ phiếu hiện tại, thời gian dẫn và giá cả.

Các mô hình CAD EPF10K30ATC144-1

EPF10K30ATC144-1 Symbol

Biểu tượng EPF10K30ATC144-1

EPF10K30ATC144-1 Footprint

Dấu chân EPF10K30ATC144-1

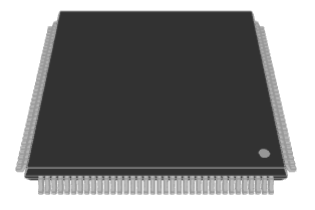

EPF10K30ATC144-1 3D Model

Mô hình 3D EPF10K30ATC144-1

Các tính năng EPF10K30ATC144-1

Kiến trúc mật độ cao

EPF10K30ATC144-1 được xây dựng bằng kiến ​​trúc Flex 10K của Altera, cung cấp tới 69.000 cổng hệ thống và 1.728 yếu tố logic (LES).Các yếu tố logic này đóng vai trò là khối xây dựng để thực hiện các chức năng logic và thiết kế kỹ thuật số.Mật độ logic cao này hỗ trợ các hệ thống kỹ thuật số phức tạp vừa phải như máy trạng thái, bộ xử lý nhỏ và logic bộ điều khiển trên một chip duy nhất.

Khối mảng được nhúng (EAB)

Thiết bị này bao gồm nhiều khối mảng được nhúng, cung cấp khoảng 12,3 kilobits RAM.Mỗi EAB cung cấp 2.048 bit có thể được cấu hình là RAM hoặc ROM, hỗ trợ độ rộng bit lên tới 256. Các khối này cho phép tích hợp bộ nhớ nhanh và linh hoạt bên trong FPGA mà không tiêu thụ các phần tử logic, làm cho nó trở nên lý tưởng cho bộ đệm, bảng tra cứu và lưu trữ dữ liệu nhỏ trong chip.

Logic dựa trên SRAM có thể cấu hình lại

EPF10K30ATC144-1 sử dụng công nghệ SRAM cho logic có thể lập trình.Điều này có nghĩa là nó có thể được lập trình lại một số lần không giới hạn, có giá trị trong quá trình nâng cấp tạo mẫu và hệ thống.Bạn có thể kiểm tra, sửa đổi và xác minh chức năng mạch của họ nhiều lần trước khi triển khai cuối cùng.

Hoạt động cốt lõi 3.3V với I/O dung nạp 5V

FPGA này hoạt động với nguồn cung cấp 3,3V cho logic nội bộ nhưng hỗ trợ các chân I/O chịu trách nhiệm 5V.Khả năng tương thích điện áp kép này đảm bảo rằng thiết bị có thể giao tiếp một cách an toàn với các thành phần di sản 5V trong khi vẫn duy trì hiệu quả công suất điện áp thấp hiện đại cho các chức năng cốt lõi.Nó đơn giản hóa các thiết kế hệ thống điện áp hỗn hợp mà không cần bộ chuyển đổi cấp độ.

Đồng hồ tốc độ cao

Thiết bị hỗ trợ tần số vận hành lên tới 166,67 MHz, cho phép xử lý dữ liệu nhanh và xử lý tín hiệu trong các ứng dụng quan trọng theo thời gian.Tần số tối đa cao này làm cho EPF10K30ATC144-1 phù hợp cho các hệ thống điều khiển tốc độ cao, thông tin liên lạc và các tác vụ điện toán nhúng.

Chế độ chờ công suất thấp

FPGA có mức tiêu thụ năng lượng tĩnh thấp, với dòng chờ thường dưới 0,5 mA.Điều này cho phép thiết bị được sử dụng trong các ứng dụng nhạy cảm với năng lượng trong đó phải giảm thiểu công suất không tải, chẳng hạn như dụng cụ di động hoặc hệ thống với các chế độ tiết kiệm năng lượng.

Phạm vi nhiệt độ thương mại

Nó được đánh giá cho phạm vi nhiệt độ 0 ° C đến +70 ° C, phù hợp với môi trường thương mại tiêu chuẩn.Điều này đảm bảo hoạt động đáng tin cậy trong điều kiện trong nhà điển hình mà không yêu cầu thông số kỹ thuật nhiệt độ cấp công nghiệp.

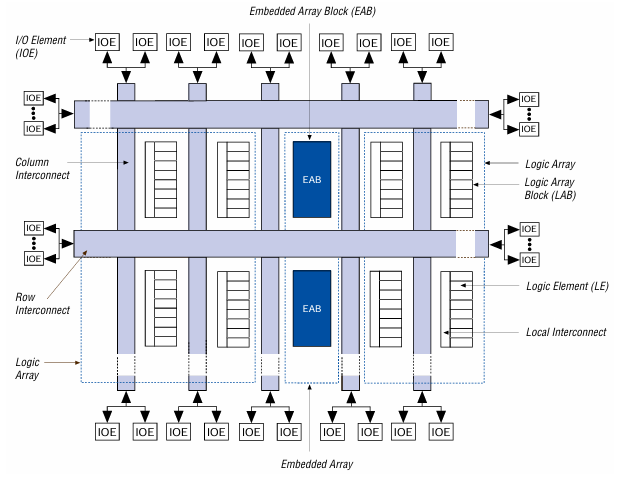

Sơ đồ khối thiết bị Flex 10k

FLEX 10K Device Block Diagram

Biểu đồ đại diện cho kiến ​​trúc bên trong của thiết bị Flex 10K PPGA, cụ thể là EPF10K30ATC144-1.Tại lõi của thiết bị là mảng nhúng, được tạo thành từ hai loại thành phần chính: khối mảng logic (phòng thí nghiệm) và các khối mảng nhúng (EABS).Các phòng thí nghiệm bao gồm nhiều yếu tố logic (LES) xử lý các hàm logic đa năng.Mỗi LE được kết nối thông qua một kết nối cục bộ, cho phép triển khai logic linh hoạt trong phòng thí nghiệm.

Xung quanh các phòng thí nghiệm là các khối mảng nhúng (EBS), được hiển thị bằng màu xanh đậm.Đây là các khối bộ nhớ mật độ cao được sử dụng cho các chức năng như RAM hoặc ROM, cho phép xử lý dữ liệu được nhúng hoặc đệm trực tiếp trong vải FPGA.Cột và hàng kết nối kết nối cho phép giao tiếp giữa các phòng thí nghiệm, EBS và các phần tử I/O (IOES) được đặt xung quanh chu vi của chip.Các kết nối này hỗ trợ các đường dẫn định tuyến phức tạp và rất quan trọng đối với luồng dữ liệu trên các phần logic khác nhau.

Mỗi IOE kết nối logic bên trong với các chân ngoài, cho phép thiết bị giao tiếp với các thành phần hệ thống khác.Cấu trúc là mô -đun và đối xứng, cung cấp bố cục hiệu quả cho định tuyến và khả năng mở rộng.Trong EPF10K30ATC144-1, sự sắp xếp này cho phép sự kết hợp cân bằng của logic lập trình và bộ nhớ nhúng, lý tưởng cho các hệ thống kỹ thuật số phức tạp trung bình cần xử lý dữ liệu nhanh và cấu hình logic linh hoạt.

Thông số kỹ thuật EPF10K30ATC144-1

Kiểu
Tham số
Nhà sản xuất
Altera/Intel
Loạt
Flex-10KA®
Bao bì
Số lượng lớn
Trạng thái một phần
Tích cực
Số lượng phòng thí nghiệm/CLB
216
Số lượng I/O.
102
Điện áp - Cung cấp
3V ~ 3,6V
Loại gắn kết
Núi bề mặt
Nhiệt độ hoạt động
0 ° C ~ 70 ° C (TA)
Gói / trường hợp
144-lqfp
Gói thiết bị nhà cung cấp
144-TQFP (20x20)
Số sản phẩm cơ sở
EPF10K30

Các ứng dụng EPF10K30ATC144-1

Xử lý âm thanh / video kỹ thuật số

EPF10K30ATC144-1 rất phù hợp với các tác vụ xử lý âm thanh và video do các khối mảng nhúng (EAB) của nó cung cấp RAM trên chip.Tính năng này cho phép đệm, lưu trữ tạm thời và thao tác dữ liệu trực tiếp trong FPGA.Nhiều người thường sử dụng FPGA này để xử lý giải mã luồng âm thanh, thao tác pixel hoặc thời gian giao diện video kỹ thuật số.Khả năng logic vừa phải của nó và tính linh hoạt I/O cho phép tích hợp với codec, bộ điều khiển thời gian và logic đồng bộ hóa trong các hệ thống đa phương tiện.

Hệ thống kiểm soát công nghiệp

Trong tự động hóa công nghiệp, EPF10K30ATC144-1 có thể đóng vai trò là bộ điều khiển trung tâm hoặc giao diện I/O thông minh.Logic có thể lập trình của nó hỗ trợ triển khai các máy trạng thái, giao diện cảm biến, thu thập dữ liệu và giao thức truyền thông nối tiếp như SPI hoặc RS-485.Tính khả dụng của RAM trên chip và số I/O lớn làm cho nó phù hợp để quản lý nhiều tín hiệu điều khiển trong Bộ điều khiển logic có thể lập trình (PLC), ổ đĩa động cơ hoặc hệ thống con robot.

Thiết bị y tế

Các thiết bị y tế yêu cầu logic chính xác, có thể cấu hình lại để xử lý các luồng dữ liệu chuyên dụng.FPGA này có thể được sử dụng để điều hòa tín hiệu, lọc và xử lý các đầu vào cảm biến tương tự trong các ứng dụng như ECG, siêu âm hoặc hệ thống hình ảnh.Độ trễ dự đoán và lập trình linh hoạt của nó làm cho nó lý tưởng để tích hợp các thuật toán độc quyền hoặc các bước tiền xử lý dữ liệu trước khi xử lý vi điều khiển hoặc DSP tiếp theo.

Điện tử ô tô và hàng không vũ trụ

Trong các bảng điều khiển ô tô, hệ thống điện tử hàng không và các đơn vị điều khiển không gian vũ trụ, EPF10K30ATC144-1 thường được sử dụng để giao thoa các cảm biến, quản lý chẩn đoán hoặc thực hiện các giao thức truyền thông.Bản chất có thể lập trình lại của nó cho phép điều chỉnh logic sau triển khai hoặc trong quá trình xác thực hệ thống.Tính linh hoạt của I/O của bộ phận làm cho nó có khả năng bắc cầu giữa xe buýt kế thừa và hệ thống giao tiếp hiện đại trong khi vẫn duy trì sự ổn định trong môi trường gồ ghề.

Hệ thống giao tiếp và kết nối mạng

Nhờ khả năng triển khai các giao thức nối tiếp tùy chỉnh và logic lọc dữ liệu, EPF10K30ATC144-1 được tìm thấy sử dụng trong các hệ thống viễn thông kế thừa và các backlaning mạng.RAM được nhúng của nó hỗ trợ phân tích tiêu đề bộ đệm và tiêu đề gói, trong khi các khối logic có thể thực hiện các quy tắc chuyển đổi hoặc kiểm tra chẵn lẻ.Nó hoạt động như một yếu tố logic keo, giúp tích hợp các bộ xử lý, công tắc và đường dẫn tín hiệu trong cơ sở hạ tầng truyền thông.

EPF10K30ATC144-1 các phần tương tự

EPF10K30AQI208-3

EPF10K30AQI208-3 là một giải pháp thay thế mạnh mẽ cho EPF10K30ATC144-1, cung cấp cùng số phần tử logic (1.728 LES) và bộ nhớ nhúng (~ 12,3 kbit) nhưng với gói QFP 208 chân lớn hơn.Nó tăng số lượng chân I/O có sẵn lên 147, làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu nhiều kết nối bên ngoài hơn.Với xếp hạng tốc độ cấp công nghiệp, nó thực hiện đáng tin cậy trên phạm vi nhiệt độ rộng hơn từ40 ° C đến +85 ° C.Điều này làm cho nó phù hợp cho môi trường mạnh mẽ trong các hệ thống viễn thông, hệ thống điều khiển và cài đặt công nghiệp gồ ghề.I/O mở rộng của nó và phạm vi hoạt động làm cho nó trở thành một bản nâng cấp thực tế cho các thiết kế vượt xa cấu hình TQFP 144 chân.

EPF10K30AQI240-3

EPF10K30AQI240-3 là một FPGA tương thích khác trong họ Flex 10K, cung cấp mật độ I/O cao hơn với gói QFP 240 chân và 189 chân I/O.Giống như ATC144-1, nó duy trì 1.728 phần tử logic và 12,3 kbit RAM nhúng.Lớp tốc độ của nó đảm bảo hiệu suất nhất quán ở nhiệt độ công nghiệp, làm cho nó trở thành một lựa chọn đáng tin cậy cho các hệ thống có biến động môi trường rộng.Nó rất phù hợp cho các ứng dụng có chốt cao như bảng điều khiển phức tạp, hệ thống video được nhúng và giao diện điện toán kế thừa.

EPF10K30AQC240-3

EPF10K30AQC240-3 cũng cung cấp 189 chân I/O trong bố cục QFP 240 chân và duy trì kiến ​​trúc cốt lõi là 1.728 LES và ~ 12 kbit RAM trên chip.Mặc dù hiện được liệt kê là lỗi thời, nhưng nó vẫn là một sự thay thế khả thi trong các hệ thống nơi cần có dấu chân và chân tín hiệu cơ học của QFP 240 chân.Nó có chức năng giống hệt với AQI240-3 nhưng thường được sử dụng trong các ứng dụng nhiệt độ thương mại.Phần này có giá trị để bảo trì phần cứng kế thừa, đặc biệt là khi cần có khả năng tương thích cơ học với bố cục 240 chân và việc tìm nguồn thiết kế mới là không khả thi.

Các bước lập trình EPF10K30ATC144-1

1. Tạo và biên dịch thiết kế

Bắt đầu bằng cách thiết kế logic kỹ thuật số của bạn bằng cách sử dụng HDL như VHDL hoặc Verilog.Sử dụng các công cụ phần mềm như Altera Quartus II hoặc Max+Plus II để xây dựng dự án.Khi thiết kế của bạn hoàn tất, hãy biên dịch nó để tạo các tệp lập trình.Bạn sẽ nhận được một tệp .sof cho cấu hình JTAG dựa trên SRAM và tệp .pof nếu bạn muốn lập trình EEPROM nối tiếp để tải bật nguồn.

2. Chọn phương thức cấu hình

Có hai cách chính để định cấu hình EPF10K30ATC144-1.Để lập trình tạm thời trong quá trình thử nghiệm hoặc phát triển, hãy sử dụng cấu hình JTAG với tệp .sof.Đối với cấu hình vĩnh viễn hoặc tự động khi khởi động hệ thống, hãy sử dụng phương pháp nối tiếp thụ động bằng cách tải tệp .pof vào EEPROM bên ngoài (như EPC2).

3. Kết nối và lập trình thiết bị

Nếu sử dụng JTAG, kết nối cáp lập trình (ví dụ: USB-Blaster) với tiêu đề JTAG.Mở Lập trình viên Quartus, tải tệp .sof và lập trình trực tiếp thiết bị.Đối với nối tiếp thụ động, kết nối EEPROM với FPGA và sử dụng Quartus để lập trình tệp .pof vào EEPROM.Khi tăng sức mạnh, EEPROM sẽ gửi bitStream đến FPGA.

4. Lập trình lại khi cần thiết

EPF10K30ATC144-1 có thể được lập trình lại bất cứ lúc nào thông qua JTAG.Bạn cũng có thể cập nhật nội dung EEPROM để thay đổi cấu hình khởi động.Điều này rất hữu ích cho việc cập nhật hiện trường hoặc cải tiến thiết kế.

5. Xác minh thành công lập trình

Sau khi lập trình, hãy kiểm tra các chân trạng thái của FPGA (NSTATUS và Conf_done) để xác nhận cấu hình thành công.Bạn cũng có thể chạy các thử nghiệm chức năng hoặc sử dụng các công cụ gỡ lỗi như SignalTap để đảm bảo logic hoạt động như dự định.

Ưu điểm EPF10K30ATC144-1

Tích hợp cao với RAM nhúng

EPF10K30ATC144-1 tích hợp khoảng 30.000 cổng hệ thống và 1.728 phần tử logic, cùng với khoảng 12 kbit RAM nhúng.Các khối mảng được nhúng này (EAB) cho phép các hoạt động bộ nhớ nhanh hơn và dễ dự đoán hơn so với RAM phân tán.Điều này giúp đơn giản hóa thiết kế logic, đặc biệt là trong các ứng dụng yêu cầu bộ đệm, bảng tra cứu hoặc lưu trữ dữ liệu nhỏ, cải thiện cả hiệu suất và sử dụng tài nguyên.

Khả năng tương thích điện áp hỗn hợp

Một trong những lợi thế mạnh mẽ của thiết bị này là khả năng hoạt động với nguồn cung cấp 3,3V trong khi hỗ trợ I/OS chịu trách nhiệm 5V.Tính năng I/O MultiVolt ™ này làm cho FPGA linh hoạt để tích hợp vào các hệ thống sử dụng cả các thành phần Legacy 5V Logic và hiện đại 3.3V.Nó rất hữu ích trong các hệ thống công nghiệp hoặc truyền thông trong đó mức điện áp khác nhau giữa các hệ thống con.

Dễ dàng cấu hình lại

Bởi vì nó sử dụng công nghệ SRAM, EPF10K30ATC144-1 có thể được lập trình lại dễ dàng bằng các phương pháp nối tiếp JTAG hoặc thụ động.Bạn có thể cập nhật các chức năng logic trong trường hoặc trong quá trình phát triển mà không cần thay thế chip.Điều này làm giảm chi phí và cho phép nâng cấp trong tương lai hoặc sửa lỗi sau khi triển khai.

JTAG tích hợp và phát triển nhanh

Thiết bị này bao gồm hỗ trợ JTAG tích hợp, cho phép thử nghiệm quét ranh giới và lập trình trong hệ thống.Điều này có giá trị cho các thử nghiệm sản xuất và gỡ lỗi.Ngoài ra, so với sự phát triển ASIC truyền thống, sử dụng FPGA này làm giảm đáng kể thời gian quay vòng thiết kế, làm cho nó trở nên lý tưởng cho việc tạo mẫu nhanh chóng và sản xuất nhỏ đến trung bình.

Kiến trúc định tuyến và hiệu suất hiệu quả

Kiến trúc Flex 10K, được sử dụng trong thiết bị này, bao gồm định tuyến FastTrack®, mang chuỗi logic số học và cây đồng hồ đảm bảo thời gian dự đoán và hiệu suất hiệu quả.Với cấp tốc độ của nó, chip có thể hoạt động lên tới khoảng 166 MHz, phù hợp cho nhiều ứng dụng hiệu suất trung bình như điều khiển tín hiệu, xử lý dữ liệu và giao diện giao thức.

Kích thước bao bì EPF10K30ATC144-1

Loại gói: TQFP - 144 (Gói phẳng Quad mỏng, 144 chân)

Gắn kết: Bề mặt gắn

Kích thước cơ thể: 20 mm × 20 mm (bao gồm cả khách hàng tiềm năng)

Ghim: 0,80mm (khoảng cách giữa các trung tâm pin)

Chiều dài cơ thể (không bao gồm khách hàng tiềm năng): 12.00mm (danh nghĩa)

Chiều rộng cơ thể (không bao gồm khách hàng tiềm năng): 12.00mm (danh nghĩa)

Độ dày tổng thể: Lên đến 1,20mm

Độ dày cơ thể: Khoảng 0,95mm

Chiều dài chì: 0,45mm đến 0,75mm

Chiều rộng chì: 0,30mm đến 0,45mm

Chiều cao chỗ ngồi (A1): 0,05mm đến 0,15mm

Nhà sản xuất EPF10K30ATC144-1

EPF10K30ATC144-1 được sản xuất bởi Altera , một người tiên phong trong các thiết bị logic lập trình và nhà phát triển ban đầu của loạt Flex 10K PPGA.Được thành lập vào năm 1983, Altera trở thành công ty hàng đầu trong đổi mới Gate Array (FPGA) lập trình hiện trường, giới thiệu một số giải pháp logic lập trình sớm nhất và được sử dụng rộng rãi nhất trong ngành.Năm 2015, Altera đã được mua lại bởi Intel Tập đoàn, tiếp tục hỗ trợ và tích hợp các dòng sản phẩm FPGA của Altera theo Nhóm Giải pháp lập trình (PSG).Mặc dù Altera đã được khởi chạy lại vào năm 2024 với tư cách là một công ty con riêng biệt, nhưng EPF10K30ATC144-1 vẫn là một FPGA kế thừa phản ánh sự xuất sắc về kỹ thuật và sản xuất ban đầu của Altera.

Phần kết luận

EPF10K30ATC144-1 là một chip FPGA hữu ích và linh hoạt với bộ nhớ tốt, các chức năng logic mạnh và khả năng làm việc với cả hệ thống mới và cũ.Bạn có thể lập trình lại nó bất cứ lúc nào, điều này làm cho nó tuyệt vời để kiểm tra và cập nhật.Nó rất dễ kết nối và hoạt động tốt trong nhiều loại điện tử, từ máy nhà máy đến các công cụ mạng.Mặc dù nó là một phần cũ hơn, nhưng nó vẫn giúp đỡ trong nhiều dự án, nơi cần có các chip đáng tin cậy và lập trình lại.

Biểu dữ liệu PDF

EPF10K30ATC144-1 DATASHEETS:

Flex 10k.pdf

Về chúng tôi

ALLELCO LIMITED

Allelco là một điểm dừng nổi tiếng quốc tế Nhà phân phối dịch vụ mua sắm của các thành phần điện tử lai, cam kết cung cấp dịch vụ chuỗi cung ứng và mua sắm thành phần toàn diện cho các ngành sản xuất và phân phối điện tử toàn cầu, bao gồm 500 nhà máy OEM hàng đầu và các nhà môi giới độc lập.
Đọc thêm

Yêu cầu nhanh chóng

Vui lòng gửi một yêu cầu, chúng tôi sẽ trả lời ngay lập tức.

Số lượng

Các câu hỏi thường gặp [FAQ]

1. Tôi có thể sử dụng epf10k30atc144-1 trong các hệ thống 3.3V hiện đại không?

Có, EPF10K30ATC144-1 hoạt động ở mức 3,3V và cũng hỗ trợ I/O chịu trách nhiệm 5V, làm cho nó tương thích với cả các hệ thống điện áp hỗn hợp mới và cũ hơn.

2. Tôi cần lập trình phần mềm nào để lập trình EPF10K30ATC144-1?

Bạn có thể sử dụng các công cụ thiết kế cũ của Altera, như Quartus II hoặc Max+Plus II để tạo và lập trình các tệp thiết kế của bạn (.sof và .pof).

3. EPF10K30ATC144-1 có phải là một lựa chọn tốt cho việc tạo mẫu không?

Có, FPGA này là lý tưởng cho việc tạo mẫu do logic dựa trên SRAM của nó, cho phép lập trình lại không giới hạn và thay đổi thiết kế nhanh.

4. EPF10K30ATC144-1 có hỗ trợ lập trình JTAG không?

Có, nó hỗ trợ lập trình JTAG đầy đủ và quét ranh giới, cho phép cấu hình và thử nghiệm trong hệ thống trong quá trình phát triển hoặc sau khi triển khai.

5. Tần số tối đa EPF10K30ATC144-1 có thể chạy tại?

Nó hỗ trợ tốc độ đồng hồ lên tới khoảng 166 MHz, làm cho nó phù hợp để xử lý tín hiệu nhanh và các nhiệm vụ quan trọng về thời gian.
