Vai trò của AD1891JP trong pha trộn và ghi âm âm thanh kỹ thuật số

AD1891JP là bộ chuyển đổi tốc độ mẫu không đồng bộ kỹ thuật số được thiết kế để xử lý các tốc độ mẫu âm thanh khác nhau với độ chính xác.Nó cho phép tín hiệu âm thanh từ các nguồn khác nhau hoạt động trơn tru bằng cách chuyển đổi tốc độ mẫu của chúng một cách liền mạch.Thiết bị này là lý tưởng cho các ứng dụng yêu cầu xử lý âm thanh rõ ràng và đáng tin cậy, bao gồm các hệ thống âm thanh chuyên nghiệp và tiêu dùng.Các tính năng của nó, chẳng hạn như hỗ trợ dải tần số rộng, phát hiện tốc độ mẫu tự động và đầu ra biến dạng thấp, làm cho nó trở thành một lựa chọn linh hoạt cho các hệ thống âm thanh kỹ thuật số.Cho dù bạn đang làm việc với các bảng điều khiển trộn, thiết bị ghi âm hoặc hệ thống đa phương tiện, AD1891JP đảm bảo chuyển đổi âm thanh chính xác và chất lượng cao.Bài viết này khám phá các tính năng, thông số kỹ thuật và ứng dụng của nó để cung cấp cho bạn sự hiểu biết đầy đủ về thiết bị.

Danh mục

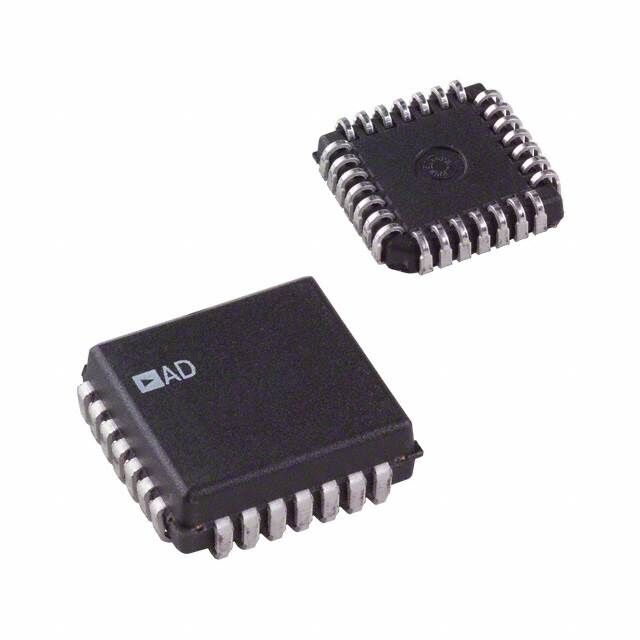

Tổng quan về AD1891JP

Các AD1891JP là một bộ chuyển đổi tốc độ mẫu không đồng bộ âm thanh kỹ thuật số (ASRC) được thiết kế cho các ứng dụng âm thanh 16 bit trong đó cần điều chỉnh tốc độ mẫu trơn tru.Nó tự động phát hiện tần số đồng hồ đầu vào và đầu ra, tốc độ hỗ trợ từ 8 kHz đến 56 kHz với phạm vi tỷ lệ từ 1: 2 đến 2: 1.Sử dụng xử lý tín hiệu số đa dạng, nó xử lý dữ liệu đầu vào trong khoảng từ 4 đến 16 bit và đầu ra độ chính xác 24 bit, đảm bảo chuyển đổi âm thanh chất lượng cao.

ASRC này tích hợp một bộ lọc thông thấp điều chỉnh động để ngăn ngừa biến dạng, duy trì đầu ra âm thanh rõ ràng ngay cả khi thay đổi tốc độ mẫu thời gian thực.Các chế độ giải quyết nhanh và chậm cho phép điều chỉnh nhanh hoặc từ chối jitter tốt hơn.Hoạt động tại +5V, AD1891JP được xây dựng để thực hiện đáng tin cậy trong các hệ thống âm thanh kỹ thuật số.

Nâng cấp xử lý âm thanh của bạn với AD1891JP!Đơn đặt hàng số lượng lớn có sẵn, liên lạc với chúng tôi về giá cả và giao dịch.

Chi tiết pinout của AD1891JP

Chức năng pin

Số pin	Tên pin	Mô tả pin
1	Gpdlys	Chỉ chế độ trễ nhóm ngắn;Ghim này là một N/C.
2	MCLK	Đầu vào đồng hồ chính.Trên danh nghĩa 16 MHz cho tần số lấy mẫu (FS, tỷ lệ từ) từ 8 kHz đến 56 kHz.Tần số chính xác là không quan trọng và không cần phải được đồng bộ hóa với bất kỳ đồng hồ nào khác hoặc sở hữu jitter thấp.
3	Data_i	Đầu vào nối tiếp, MSB đầu tiên, chứa hai kênh từ 4 đến 20-bit của hai dữ liệu bổ sung trên mỗi kênh.Chỉ AD1891: Tối đa 16 bit dữ liệu trên mỗi kênh;Các bit bổ sung bị bỏ qua.
4	BCLK_I	Đầu vào đồng hồ bit cho dữ liệu đầu vào.
5	WCLK_I	Đầu vào đồng hồ từ cho dữ liệu đầu vào.Đầu vào này là tăng cạnh nhạy cảm..
6	Lr_i	Đầu vào đồng hồ trái/phải cho dữ liệu đầu vào.Phải chạy liên tục.
7	Vdd	Cung cấp điện áp kỹ thuật số tích cực.
8	GND	Mặt đất kỹ thuật số.
9	N/c	Không kết nối.Kín đáo.Không kết nối.
10	BKPOL_I	BIT CLOCK COLARITY.LO: Chế độ bình thường.Dữ liệu đầu vào được lấy mẫu trên các cạnh tăng của BCLK_I.HI: Chế độ đảo ngược.Dữ liệu đầu vào được lấy mẫu trên các cạnh rơi của BCLK_I.
11	Trglr_i	Kích hoạt trên LR_I.HI: Thay đổi trong LR_I cho biết bắt đầu dữ liệu đầu vào hợp lệ.LO: Rising Edge của WCLK_I chỉ ra việc bắt đầu dữ liệu đầu vào hợp lệ.
12	Msbdly_i	MSB trễ.HI: Dữ liệu đầu vào bị trì hoãn một bclk_i sau khi lr_i (trglr_i = hi) hoặc wclk_i (trglr_i = lo) cho biết sự khởi đầu của dữ liệu đầu vào hợp lệ.Bao gồm cho khả năng tương thích định dạng dữ liệu I2S.LO: Không chậm trễ.
13	CÀI LẠI	LO RESET hoạt động.Đặt hi cho hoạt động chip bình thường.
14	GND	Mặt đất kỹ thuật số.Pin này không cần phải tách rời.
15	Mute_i	Đầu vào tắt tiếng.Hi tắt tiếng đầu ra nối tiếp thành số không (midscale).Thông thường được kết nối với MUTE_O.Đặt lại LO cho hoạt động bình thường.
16	Mute_o	Đầu ra tắt tiếng.HI chỉ ra rằng dữ liệu hiện không hợp lệ do đọc và ghi con trỏ bộ nhớ FIFO chồng chéo.LO chỉ ra hoạt động bình thường.
17	Msbdly_o	MSB trễ.HI: Dữ liệu đầu ra bị trì hoãn một bclk_o sau khi lr_o (trglr_o = hi) hoặc wclk_o (trglr_o = lo) cho biết sự khởi đầu của dữ liệu đầu ra hợp lệ.Bao gồm cho khả năng tương thích định dạng dữ liệu I2S.LO: Không chậm trễ.
18	Trglr_o	Kích hoạt trên LR_O.HI: Thay đổi trong LR_O cho biết bắt đầu dữ liệu đầu ra hợp lệ.LO: Rising Edge của WCLK_O chỉ ra việc bắt đầu dữ liệu đầu ra hợp lệ.
19	BKPOL_O	BIT CLOCK COLARITY.LO: Chế độ bình thường.Dữ liệu đầu ra có giá trị trên các cạnh tăng của BCLK_O, đã thay đổi khi rơi.HI: Chế độ đảo ngược.Dữ liệu đầu ra có giá trị trên các cạnh rơi của BCLK_O, đã thay đổi khi tăng.
20	N/c	Không kết nối.Kín đáo.Không kết nối.
21	GND	Mặt đất kỹ thuật số.
22	Vdd	Cung cấp điện áp kỹ thuật số tích cực.
23	Data_o	Đầu ra nối tiếp, MSB đầu tiên, chứa hai kênh từ 4 đến 24 bit của hai dữ liệu bổ sung trên mỗi kênh.
24	Lr_o	Đầu vào đồng hồ trái/phải cho dữ liệu đầu ra.Phải chạy liên tục.
25	WCLK_O	Đầu vào đồng hồ từ cho dữ liệu đầu ra.Đầu vào này là tăng cạnh nhạy cảm..
26	BCLK_O	Đầu vào đồng hồ bit cho dữ liệu đầu ra.
27	GND	Mặt đất kỹ thuật số.Pin này không cần phải tách rời.
28	Setlslw	Giải quyết chậm để thay đổi tỷ lệ mẫu.HI: Chế độ giải quyết chậm (≈800 ms).Ít nhạy cảm hơn với jitter đồng hồ mẫu.LO: Chế độ giải quyết nhanh (≈200 ms).Một số điều chế nhiễu băng hẹp có thể là kết quả của Jitter trên đồng hồ LR.

Mô hình CAD AD1891JP

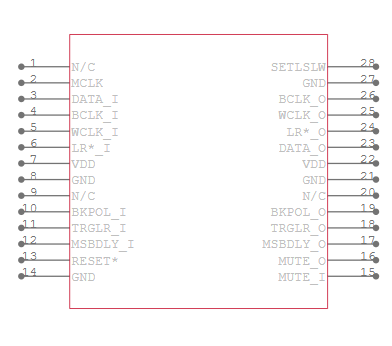

Biểu tượng AD1891JP

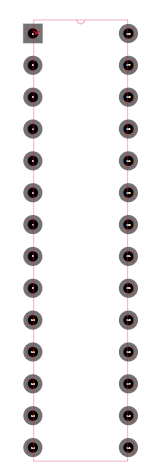

Dấu chân AD1891JP

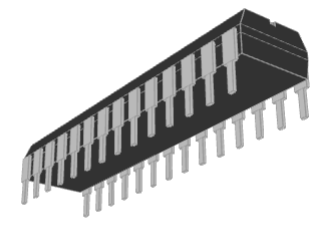

Mô hình 3D AD1891JP

Các tính năng chính của AD1891JP

Phát hiện tần số mẫu tự động

AD1891JP tự động phát hiện tần số mẫu đầu vào và đầu ra mà không cần bất kỳ chương trình nào.Điều này cho phép thiết lập không rắc rối, làm cho việc tích hợp vào hệ thống âm thanh của bạn trơn tru và hiệu quả.

Xử lý jitter với sự ổn định

Ngay cả khi có sự bất thường trong đồng hồ mẫu, AD1891JP vẫn duy trì hiệu suất ổn định.Nó lọc ra jitter để giữ cho tín hiệu âm thanh của bạn sạch sẽ và chính xác.

Chuyển tiếp đồng hồ liền mạch

Khi tần số đồng hồ đầu vào và đầu ra chéo, quá trình chuyển đổi diễn ra suôn sẻ, ngăn chặn sự gián đoạn đột ngột.Âm thanh của bạn vẫn liên tục và tự nhiên mà không bị biến dạng.

Thích nghi với đồng hồ không đồng bộ

Bộ chuyển đổi này hỗ trợ đồng hồ thay đổi động, làm cho nó trở thành một lựa chọn đáng tin cậy cho các hệ thống nơi tốc độ mẫu dao động thường xuyên.

Phạm vi tần số rộng

Với một đồng hồ mẫu nằm trong khoảng từ 8 kHz đến 56 kHz, AD1891JP tương thích với các ứng dụng âm thanh kỹ thuật số khác nhau.

Tỷ lệ mẫu linh hoạt

Nó hoạt động với tỷ lệ đồng hồ mẫu 1: 2 đến 2: 1, cho phép bạn dễ dàng khớp các nguồn âm thanh khác nhau mà không ảnh hưởng đến chất lượng.

Hiệu suất âm thanh cao

Được thiết kế cho âm thanh rõ ràng và chính xác, AD1891JP cung cấp độ méo thấp và dải động cao, đảm bảo rằng âm thanh của bạn vẫn còn chi tiết và phong phú.

Theo dõi đồng hồ tối ưu hóa

Với các chế độ ngắn và độ trễ dài có thể điều chỉnh, cũng như các tùy chọn giải quyết nhanh và chậm, bạn có thể chọn cách bộ chuyển đổi đáp ứng các thay đổi tốc độ mẫu dựa trên nhu cầu của bạn.

Xử lý pha tuyến tính

AD1891JP duy trì phản ứng pha nhất quán trên tất cả các chế độ, bảo tồn âm tự nhiên và đặc tính của âm thanh của bạn.

Hệ số bộ lọc FIR trên chip

Nó bao gồm tương đương với các hệ số bộ lọc FIR 22 triệu bit trên chip, cho phép xử lý tín hiệu số có độ chính xác cao mà không cần các thành phần bên ngoài.

Chức năng tắt tiếng tự động

Khi xảy ra lỗi, AD1891JP tự động tắt đầu ra để ngăn chặn tiếng ồn không mong muốn, giữ cho trải nghiệm âm thanh của bạn suôn sẻ và không bị gián đoạn.

Giao diện kỹ thuật số linh hoạt

Với giao diện nối tiếp bốn dây, bộ chuyển đổi này dễ dàng tích hợp với các hệ thống âm thanh khác nhau, làm cho thiết lập đơn giản và hiệu quả.

Tiêu thụ năng lượng thấp

Hoạt động ở mức +5V, AD1891JP chạy hiệu quả mà không cần rút nguồn quá mức, khiến nó trở thành một lựa chọn đáng tin cậy để sử dụng lâu dài.

Thông số kỹ thuật

Thông số kỹ thuật của các thiết bị tương tự, Inc., AD1891JP.

Thuộc tính sản phẩm	Giá trị thuộc tính
Nhà sản xuất	Thiết bị tương tự, Inc.
Điện áp - Cung cấp, kỹ thuật số	2.7V ~ 5,5V
Điện áp - Cung cấp, Analog	-
Kiểu	Bộ chuyển đổi tỷ lệ mẫu
Gói thiết bị nhà cung cấp	28-PLCC (11,51x11.51)
Loạt	Sampleport ™
Gói / trường hợp	28-LCC (J-Lead)
Bưu kiện	Ống
Loại gắn kết	Núi bề mặt
Số sản phẩm cơ sở	AD1891
Ứng dụng	Trộn, bộ định tuyến
Trạng thái Rohs	-
Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)
Đạt trạng thái	-
ECCN	EAR99
Htsus	8542.39.0001

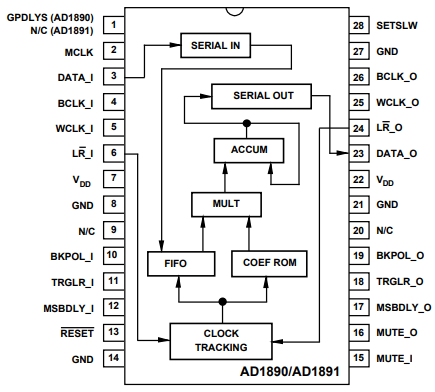

Sơ đồ chặn AD1891JP

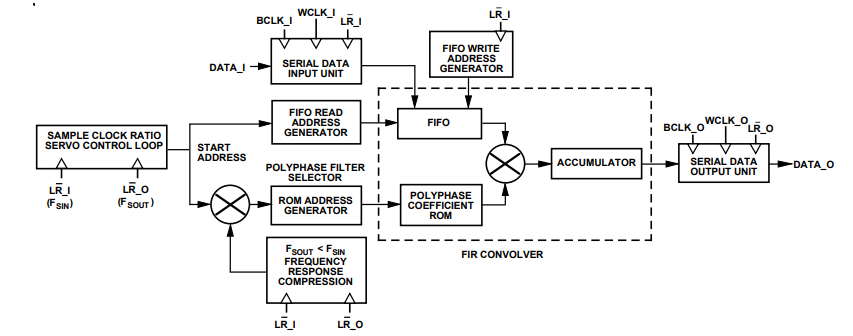

AD1891 là một thiết bị thay đổi tốc độ mẫu của dữ liệu âm thanh.Nó có trong tín hiệu âm thanh và điều chỉnh chúng theo tốc độ mới, đảm bảo âm thanh vẫn rõ ràng.Quá trình này giúp phù hợp với các thiết bị âm thanh khác nhau hoạt động ở các mức mẫu khác nhau.AD1891 đảm bảo chuyển đổi trơn tru và chính xác, duy trì chất lượng của âm thanh gốc.

Biểu đồ hiệu suất của AD1891JP

Các biểu đồ hiệu suất cho AD1891 cung cấp sự hiểu biết rõ ràng về cách các bộ chuyển đổi tốc độ mẫu này xử lý các tín hiệu âm thanh trong các điều kiện khác nhau.Những biểu đồ này giúp đánh giá khả năng xử lý tín hiệu của chúng trong khi bảo tồn chất lượng âm thanh, giảm độ méo và duy trì sự ổn định trên các tần số và biên độ khác nhau.Chúng cho thấy cách các bộ chuyển đổi phản ứng với các tỷ lệ mẫu, âm thử nghiệm và biến thể tín hiệu khác nhau, đảm bảo chúng có thể thích nghi với các ứng dụng âm thanh trong thế giới thực.Bằng cách phân tích các biểu diễn trực quan này, chúng ta có thể đánh giá mức độ hoạt động của AD1891 về phạm vi động, biến dạng hài hòa và đặc điểm tiếng ồn, cung cấp những hiểu biết có giá trị về hiệu quả và độ chính xác của chúng.Các phần sau đây mô tả chi tiết từng biểu đồ, giải thích cách chúng liên quan đến hiệu suất tổng thể của các bộ chuyển đổi.

Các biểu đồ phạm vi động cho thấy phạm vi từ 20 Hz đến 20 kHz ở mức đầu vào -60 dBFS, với tần số mẫu đầu vào 48 kHz và tần số mẫu đầu ra 44,1 kHz.Một phạm vi động cao hơn có nghĩa là hiệu suất tốt hơn trong việc nắm bắt cả âm thanh yên tĩnh và âm thanh lớn.

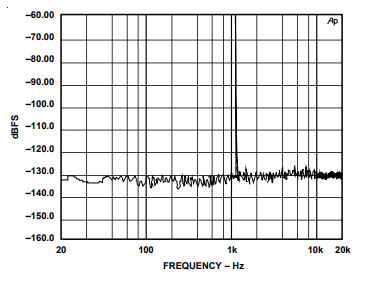

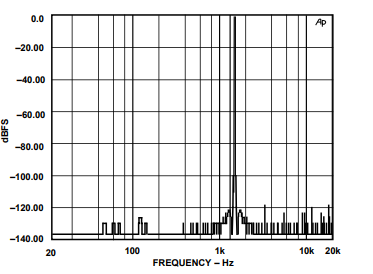

Âm 1 kHz ở các biểu đồ 0 dBFS hiển thị đáp ứng tần số khi một âm 1 kHz ở quy mô đầy đủ được xử lý, với cùng một tần số mẫu đầu vào và đầu ra.Họ đánh giá cách các bộ chuyển đổi xử lý các tín hiệu cấp cao trong khi vẫn duy trì tính toàn vẹn tín hiệu mà không cần đưa ra sự biến dạng.

Âm 15 kHz ở các biểu đồ 0 dBFS tập trung vào âm 15 kHz ở quy mô đầy đủ.Các biểu đồ này cho thấy khả năng xử lý tần số cao hơn của các bộ chuyển đổi một cách chính xác mà không cần các tạo tác không mong muốn.

Biểu đồ tần số THD+N so với biểu đồ tổng biến dạng hài hòa cộng với nhiễu so với tần số cho tín hiệu đầu vào quy mô đầy đủ.Các giá trị THD+N thấp hơn trên phổ tần số cho thấy độ méo và nhiễu tối thiểu, bảo tồn chất lượng âm thanh ban đầu.

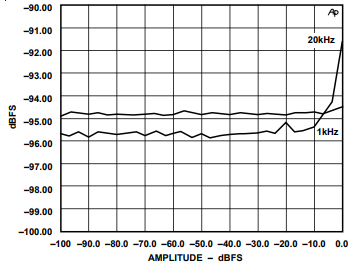

Các biểu đồ biên độ đầu vào THD+N so với cho thấy cách thay đổi THD+N với các mức tín hiệu đầu vào khác nhau ở mức 1 kHz và 20 kHz.Chúng chứng minh tính nhất quán của bộ chuyển đổi trên một loạt các biên độ tín hiệu.

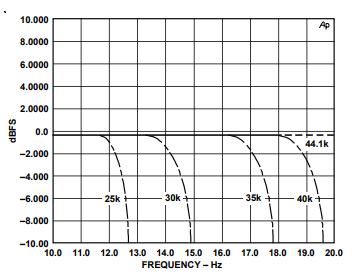

Biểu đồ chức năng truyền tín hiệu bộ lọc kỹ thuật số hiển thị phản ứng của bộ lọc giữa 10 kHz và 20 kHz cho các tần số mẫu đầu ra khác nhau.Điều này minh họa cách bộ lọc quản lý tốc độ lấy mẫu khác nhau trong khi đảm bảo tín hiệu âm thanh được xây dựng lại chính xác mà không có răng cưa hoặc mất chi tiết.

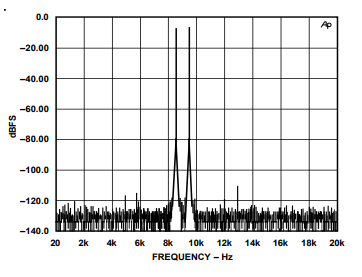

Các biểu đồ thử nghiệm twintone cho thấy phản ứng của các bộ chuyển đổi với hai âm đồng thời ở 10 kHz và 11 kHz.Các thử nghiệm này cho thấy khả năng xử lý các tín hiệu phức tạp của các bộ chuyển đổi mà không đưa ra sự biến dạng giữa các điều chỉnh, duy trì sự rõ ràng của âm thanh gốc.

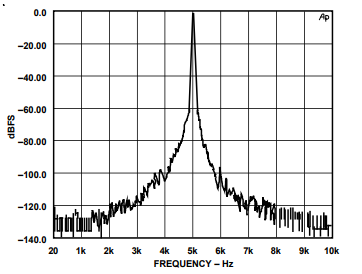

Biểu đồ hiệu suất jitter kiểm tra hiệu ứng của jitter đồng hồ đối với âm 5 kHz ở 0 dBFS với công suất nhị thức từ cực đại từ cực đại từ 100 NS trên đồng hồ L/R.Điều này cho thấy khả năng phục hồi của các bộ chuyển đổi đối với các biến thể thời gian, đảm bảo đầu ra âm thanh ổn định và chính xác ngay cả trong các điều kiện đồng hồ đầy thách thức.

Các biểu đồ này cùng nhau nêu bật khả năng của AD1891 để cung cấp xử lý âm thanh chất lượng cao qua các điều kiện và loại tín hiệu khác nhau.Chúng thể hiện hiệu suất tuyệt vời trong phạm vi động, xử lý biến dạng, đáp ứng tần số và khả năng phục hồi jitter.

Sử dụng và ứng dụng của AD1891JP

Bảng điều khiển trộn kỹ thuật số và máy trạm âm thanh

AD1891JP đảm bảo chuyển đổi tốc độ mẫu trơn tru trong bảng điều khiển trộn kỹ thuật số và máy trạm âm thanh, cho phép các nguồn âm thanh khác nhau hoạt động cùng nhau mà không gặp sự cố hoặc đồng bộ hóa.

CD-R, DAT, DCC và MD ghi âm

Bộ chuyển đổi tốc độ mẫu này cải thiện chất lượng âm thanh trong các hệ thống ghi CD-R, DAT, DCC và MD, đảm bảo tái tạo âm thanh chính xác và giảm thiểu tiếng ồn không mong muốn.

Máy ghi âm âm thanh và video kỹ thuật số đa

AD1891JP giúp tăng cường ghi âm và phát lại kỹ thuật số đa năng bằng cách đảm bảo khả năng tương thích tốc độ mẫu giữa các nguồn khác nhau, giữ cho âm thanh rõ ràng và nhất quán.

Studio to Transment Links

Trong phát sóng, nó giúp duy trì tính toàn vẹn âm thanh trong quá trình truyền, ngăn ngừa sự không phù hợp về tốc độ mẫu giữa các studio và máy phát có thể gây bỏ rơi hoặc biến dạng.

Bộ định tuyến và chuyển đổi tín hiệu âm thanh kỹ thuật số

Đối với các hệ thống phân phối âm thanh, AD1891JP cho phép định tuyến liền mạch giữa các thiết bị có tốc độ mẫu khác nhau, đảm bảo tín hiệu âm thanh vẫn sạch và đồng bộ hóa.

Thiết bị phát âm thanh kỹ thuật số

Được sử dụng trong phát thanh và truyền hình, AD1891JP cung cấp chuyển đổi âm thanh trơn tru cho âm thanh kỹ thuật số chất lượng cao, đảm bảo phát lại nhất quán trên các định dạng truyền khác nhau.

Bộ chuyển đổi kỹ thuật số sang tương tự (D/A) chất lượng cao

Khi được kết hợp với các bộ chuyển đổi D/A, AD1891JP đảm bảo rằng các tín hiệu âm thanh kỹ thuật số được xử lý với độ chính xác cao, dẫn đến tái tạo âm thanh rõ ràng hơn, chính xác hơn.

Máy ghi âm kỹ thuật số Ứng dụng Varispeed

Đối với các ứng dụng Varispeed, nơi điều chỉnh tốc độ phát lại, AD1891JP giúp duy trì độ chính xác của sân trong khi thích ứng với thay đổi tốc độ mẫu theo thời gian thực mà không cần tạo tác.

Hệ thống giao tiếp máy tính và đa phương tiện

Bộ chuyển đổi này được sử dụng trong các ứng dụng âm thanh dựa trên máy tính, đảm bảo rằng các tín hiệu âm thanh kỹ thuật số từ các nguồn khác nhau vẫn được đồng bộ hóa và không bị biến dạng trong quá trình phát lại và liên lạc.

Phác thảo kích thước của AD1891JP

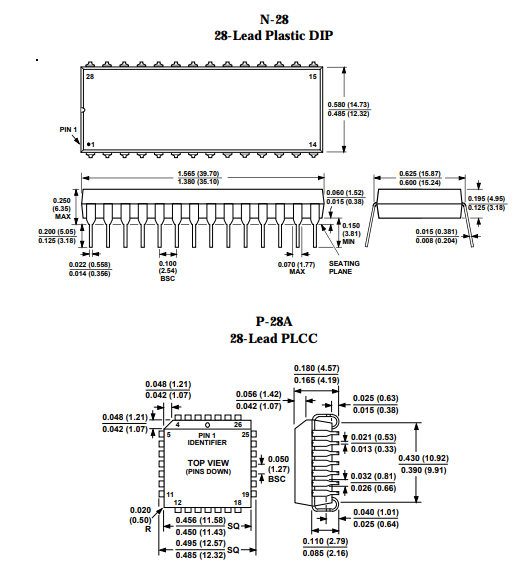

AD1891 có sẵn trong gói nội tuyến kép nhựa 28 dẫn (PDIP).Gói hình chữ nhật này có chiều dài khoảng 1,565 inch (39,70 mm) và chiều rộng 0,600 inch (15,24 mm).Nó có 28 chân được sắp xếp thành hai hàng song song dọc theo các cạnh dài hơn, với khoảng cách tiêu chuẩn giữa các chân.Các chân được thiết kế để chèn vào các lỗ trên bảng mạch in (PCB) và được hàn tại chỗ, đảm bảo kết nối an toàn.Loại gói này thường được sử dụng trong các ứng dụng điện tử khác nhau do dễ xử lý và cài đặt.
