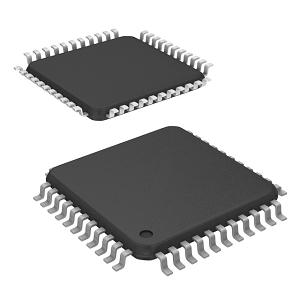

EPM3064ATC44-10 CPLD: Các tính năng, thông số kỹ thuật, ứng dụng và lập trình ISP

EPM3064ATC44-10 từ Sê-ri Max® 3000A của Intel là một công cụ mạnh mẽ cho các dự án kỹ thuật số.Thiết bị này nhanh chóng, linh hoạt và sử dụng ít năng lượng, làm cho nó hoàn hảo cho một loạt các mục đích sử dụng.Hướng dẫn này trải qua mọi thứ bạn cần biết về EPM3064ATC44-10, từ những gì nó có thể làm cho đến cách thiết lập nó, giúp bạn cải thiện hệ thống điện tử của họ.

Danh mục

EPM3064ATC44-10 Mô tả

Các EPM3064ATC44-10 Từ loạt MAX® 3000A của Intel đại diện cho một thiết bị logic lập trình phức tạp mạnh mẽ (CPLD) được thiết kế cho một loạt các ứng dụng kỹ thuật số.Với 64 macrocell, thiết bị này được tối ưu hóa để đáp ứng nhanh với độ trễ lan truyền tối đa là 10 nano giây, đảm bảo hiệu suất hiệu quả.Nó hoạt động trên một điện áp cung cấp 3,3V, được đặt trong gói gói bốn phẳng (TQFP) 44 chân, phù hợp cho các ứng dụng thương mại trong phạm vi nhiệt độ từ 0 ° C đến 70 ° C.Số phần EPM3064ATC44-10 gói gọn thiết kế và chức năng của nó: EPM Đối với loạt CPLD MAX®, 3064 Cho biết mô hình cụ thể với 64 macrocells, MỘT cho công nghệ 3.3V nâng cao, T cho gói TQFP và C44 Xác nhận số lượng pin và thông số kỹ thuật nhiệt độ.Hậu tố-10 biểu thị cấp tốc độ nhanh của nó với độ trễ tối thiểu.Thiết bị này là một giải pháp hoàn hảo để tích hợp các hàm logic SSI, MSI và LSI, tương thích với mô phỏng TTL 100%.Nó hỗ trợ tích hợp liền mạch các thiết bị khác nhau, từ PALS, GALS và 22V10S đến các thiết bị Mach và PLSI, làm cho nó cực kỳ linh hoạt.Có sẵn trong một số tùy chọn gói như PLCC, PQFP và TQFP, loạt MAX® 3000A cung cấp tính linh hoạt của thiết kế trên các ứng dụng khác nhau.

Nếu bạn đang tìm cách nâng cấp các hệ thống kỹ thuật số của mình với các thiết bị logic đáng tin cậy và hiệu quả, đầu tư vào EPM3064ATC44-10 với số lượng lớn là một bước đi thông minh.Đó là một quyết định đảm bảo cả hiệu suất mạnh mẽ và lợi nhuận vững chắc.

Các mô hình CAD EPM3064ATC44-10

EPM3064ATC44-10 Dấu chân

EPM3064ATC44-10 Mô hình 3D

Các tính năng EPM3064ATC44-10

• 64 macrocells: CPLD này chứa 64 đơn vị logic có thể định cấu hình được gọi là macrocells.Mỗi macrocell có thể được lập trình riêng lẻ để thực hiện các hoạt động logic phức tạp, cho phép thiết bị xử lý nhiều chức năng và quy trình kỹ thuật số.

• Cổng có thể sử dụng: Thiết bị cung cấp khoảng 1.250 cổng có thể sử dụng.Biện pháp phức tạp này cho thấy số lượng tích hợp logic có thể trong CPLD, cho phép nó hỗ trợ cả các mạch kỹ thuật số đơn giản và phức tạp một cách hiệu quả.

• Tần suất hoạt động tối đa: EPM3064ATC44-10 có thể hoạt động ở tần số tối đa là 222,2 MHz.Tần số cao này tạo điều kiện cho tốc độ xử lý nhanh hơn, làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu thời gian phản hồi nhanh và hoạt động dữ liệu tốc độ cao.

• Độ trễ lan truyền: Với độ trễ lan truyền thấp chỉ 4,5 nano giây, CPLD này giảm thiểu thời gian trễ trong truyền tín hiệu từ đầu vào sang đầu ra, tăng cường hiệu suất và khả năng đáp ứng của hệ thống.

• Điện áp cung cấp: Nó hoạt động trên điện áp cung cấp 3,3V, với phạm vi cho phép từ 3.0V đến 3,6V.Phạm vi điện áp này cung cấp sự linh hoạt trong các yêu cầu cung cấp năng lượng, làm cho nó tương thích với nhiều hệ thống kỹ thuật số.

• Chân I/o: Thiết bị bao gồm 34 chân đầu vào/đầu ra, cho phép kết nối rộng rãi với các thành phần khác của hệ thống kỹ thuật số.Các chân này tạo điều kiện cho việc chuyển dữ liệu vào và ra khỏi CPLD, hỗ trợ một loạt các chức năng giao thoa.

• Loại gói: Được đặt trong gói bốn phẳng mỏng 44 chân (TQFP), EPM3064ATC44-10 cung cấp một yếu tố hình thức nhỏ gọn có lợi cho các ứng dụng trong đó không gian ở mức cao, mà không ảnh hưởng đến số lượng tùy chọn I/O.

• Phạm vi nhiệt độ hoạt động: Được thiết kế để hoạt động trong phạm vi nhiệt độ thương mại từ 0 ° C đến 70 ° C, CPLD này phù hợp cho một loạt các môi trường, đảm bảo hiệu suất đáng tin cậy trong điều kiện công nghiệp điển hình.

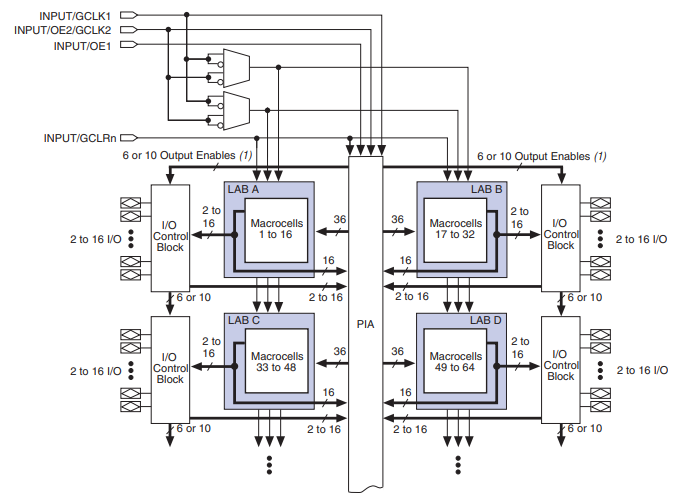

EPM3064ATC44-10 Sơ đồ khối

Sơ đồ khối cho EPM3064ATC44-10 cung cấp một biểu diễn trực quan về kiến ​​trúc bên trong của nó, làm nổi bật các thành phần chức năng và các kết nối của chúng.Tại lõi của thiết kế là bốn khối mảng logic (LABS) được dán nhãn A, B, C và D, mỗi khối chứa 16 macrocells với tổng số 64 macrocell.Các phòng thí nghiệm này được kết nối với một mảng kết nối được lập trình trung tâm (PIA), tạo điều kiện cho việc định tuyến tín hiệu giữa các phòng thí nghiệm và các khối điều khiển I/O.PIA đảm bảo rằng các đầu vào, đầu ra và logic nội bộ có thể giao tiếp hiệu quả và linh hoạt.Mỗi phòng thí nghiệm được kết nối thêm với khối điều khiển I/O tương ứng của nó, xử lý tới 16 chân I/O.Các khối I/O này quản lý sự tương tác giữa các tín hiệu bên ngoài và logic bên trong, cung cấp các tính năng như hoạt động hai chiều và đầu ra lập trình cho phép.Biểu đồ cho thấy các tín hiệu điều khiển như đồng hồ toàn cầu (GCLK1 và GCLK2), tín hiệu cho phép đầu ra (OE1 và OE2) và rõ ràng toàn cầu (GCLRN) phối hợp hoạt động của các khối macrocell và I/O, đảm bảo đồng bộ hóa và tạo ra các chức năng cụ thể khi cần thiết.

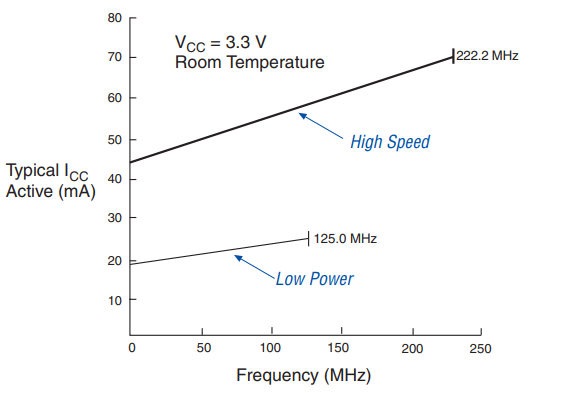

ICC so với tần số

Biểu đồ minh họa tiêu thụ dòng cung cấp hoạt động điển hình (ICC) so với tần số cho EPM3064ATC44-10 dưới điện áp cung cấp 3,3V ở nhiệt độ phòng.Hai chế độ hoạt động được tô sáng: Tốc độ cao Và Công suất thấp.Ở chế độ tốc độ cao, mức tiêu thụ hiện tại tăng tuyến tính theo tần số hoạt động, bắt đầu ở khoảng 50mA cho tần số thấp hơn và đạt khoảng 70mA với tần số 222,2 MHz.Chế độ này được thiết kế cho các ứng dụng yêu cầu hiệu suất tối đa và tốc độ xử lý nhanh hơn.Ngược lại, chế độ công suất thấp cho thấy mức tiêu thụ dòng điện thấp hơn, bắt đầu từ khoảng 20mA ở tần số thấp hơn và tăng lên khoảng 30mA ở 125 MHz.Chế độ này được tối ưu hóa cho hoạt động tiết kiệm năng lượng, làm cho nó phù hợp để thiết kế ưu tiên sử dụng công suất thấp hơn tốc độ.

EPM3064ATC44-10 Thông số kỹ thuật

Kiểu	Tham số
Nhà sản xuất	Altera/Intel
Loạt	MAX® 3000A
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Loại lập trình	Trong lập trình hệ thống
Thời gian trễ TPD (1) Tối đa	10 ns
Cung cấp điện áp - nội bộ	3V ~ 3,6V
Số lượng phần tử/khối logic	4
Số lượng macrocells	64
Số lượng cổng	1250
Số lượng I/O.	34
Nhiệt độ hoạt động	0 ° C ~ 70 ° C (TA)
Loại gắn kết	Núi bề mặt
Gói / trường hợp	44-TQFP
Supplier Device Package	44-TQFP (10x10)
Base Product Number	EPM3064

EPM3064ATC44-10 Các bước lập trình ISP

1. Nhập ISP: Giai đoạn ban đầu này chuyển các chân đầu vào/đầu ra (I/O) từ chế độ người dùng bình thường sang chế độ ISP.Đây là một bước chuẩn bị đảm bảo thiết bị đã sẵn sàng để lập trình, chỉ cần hoàn thành 1 mili giây.

2. Kiểm tra ID: Trước khi bắt đầu bất kỳ chương trình hoặc xác minh nào, ID silicon của thiết bị được kiểm tra để xác nhận danh tính của nó và đảm bảo khả năng tương thích với các lệnh lập trình.Bước này là nhanh chóng và chiếm một phần tối thiểu của thời gian lập trình tổng thể.

3. Xóa số lượng lớn: Để xóa dữ liệu trước đó khỏi thiết bị, xóa số lượng lớn được thực hiện.Điều này liên quan đến việc tải các lệnh xóa vào thiết bị và áp dụng xung 100 phần giây để xóa các tế bào EEPROM (bộ nhớ chỉ đọc có thể lập trình điện EEPROM (có thể xóa bằng điện).Bước này chuẩn bị thiết bị cho dữ liệu mới.

4. Chương trình: Trong bước này, dữ liệu mới được lập trình vào thiết bị.Điều này liên quan đến việc tải từng địa chỉ EEPROM với dữ liệu mới và áp dụng xung lập trình để ghi dữ liệu vào các ô EEPROM.Quá trình này được lặp lại địa chỉ theo địa chỉ cho đến khi tất cả các dữ liệu dự định được lập trình vào thiết bị.

5. Xác minh: Sau khi lập trình, dữ liệu của thiết bị được xác minh để đảm bảo nó đã được viết chính xác.Điều này liên quan đến việc đọc dữ liệu từ mỗi địa chỉ EEPROM và so sánh nó với dữ liệu dự định.Bước này đảm bảo độ chính xác của lập trình và được lặp lại cho mỗi địa chỉ.

6. Thoát ISP: Bước cuối cùng chuyển các chân I/O từ chế độ ISP trở lại chế độ người dùng.Giống như giai đoạn ISP Enter, bước này cũng nhanh chóng, chỉ cần 1 mili giây.Nó đánh dấu việc hoàn thành quá trình lập trình, cho phép thiết bị tiếp tục hoạt động bình thường.

Các ứng dụng EPM3064ATC44-10

Hệ thống nhúng

CPLD này là lý tưởng cho các ứng dụng hệ thống nhúng trong đó cần có logic tùy chỉnh để tăng cường các chức năng của các bộ vi điều khiển.Nó có thể thực hiện các tác vụ như giao thoa, xử lý tín hiệu điều khiển và quản lý các thiết bị ngoại vi phần cứng, tăng cường khả năng và hiệu quả của các thiết kế nhúng.

Viễn thông

Trong lĩnh vực viễn thông, EPM3064ATC44-10 đóng vai trò trong việc xử lý giao thức, quản lý tính toàn vẹn tín hiệu và định tuyến dữ liệu.Khả năng xử lý logic tốc độ cao của nó làm cho nó phù hợp với các ứng dụng như xử lý tín hiệu số, chuyển đổi mạng và chuyển đổi giao diện, giúp duy trì luồng dữ liệu và độ tin cậy giao tiếp hiệu quả.

Thiết bị kiểm tra và đo lường

Thiết bị được sử dụng rộng rãi trong thiết bị thử nghiệm và đo lường do tính chất có thể lập trình lại và hoạt động nhanh.Nó có khả năng xử lý các hoạt động logic phức tạp cần thiết trong các hệ thống thu thập dữ liệu, bộ tạo tín hiệu và công cụ phân tích, cung cấp chức năng kiểm soát chính xác và chức năng thích ứng cần thiết trong môi trường thử nghiệm khoa học và công nghiệp.

Hệ thống kiểm soát công nghiệp

Là bộ điều khiển logic có thể lập trình (PLC), EPM3064ATC44-10 được tìm thấy trong các ứng dụng điều khiển quá trình và tự động hóa khác nhau.Nó cung cấp các khả năng logic cần thiết để điều khiển máy móc, tín hiệu xử lý và thực hiện kiểm tra an toàn, tất cả trong khi hoạt động hiệu quả trong điều kiện công nghiệp và trong phạm vi nhiệt độ rộng.

Điện tử tiêu dùng

Trong Điện tử tiêu dùng, CPLD này giúp thúc đẩy sự đổi mới trong các thiết bị như hệ thống nhà thông minh, thiết bị chơi game di động và thiết bị âm thanh/hình ảnh tiên tiến.Nó hỗ trợ các giải pháp logic phức tạp giúp tăng cường các chức năng của thiết bị, cải thiện giao diện và cho phép tích hợp các tính năng thế hệ tiếp theo trong các sản phẩm tiêu dùng.

EPM3064ATC44-10 Các phần tương tự

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Hướng dẫn mua hàng

Khi xem xét việc mua EPM3064ATC44-10, có một số khía cạnh cần lưu ý để đảm bảo nó phù hợp với yêu cầu dự án của bạn.Đầu tiên và quan trọng nhất, hãy lưu ý rằng thành phần này đã lỗi thời, mặc dù chúng tôi vẫn cung cấp cổ phiếu hạn chế.Đảm bảo các thông số kỹ thuật phù hợp với nhu cầu của bạn.EPM3064ATC44-10 có 64 macrocells, hoạt động ở tần số tối đa là 222,2 MHz và được thiết kế cho nguồn điện 3,3V trong gói TQFP 44 chân.Cần phải xem xét các ghi dữ liệu và ghi chú ứng dụng để hiểu đầy đủ các yêu cầu tích hợp và hoạt động của thành phần này.Xem xét trạng thái lỗi thời của thành phần, cũng đánh giá các tùy chọn thay thế cung cấp chức năng tương tự và được hỗ trợ tích cực.Bước này rất quan trọng để duy trì tuổi thọ và khả năng hỗ trợ của dự án của bạn.

Ưu điểm EPM3064ATC44-10

Hiệu suất tốc độ cao

Thiết bị này có khả năng hoạt động ở tần số tối đa cao là 222,2 MHz, cho phép xử lý nhanh chóng dữ liệu và nhiệm vụ.Độ trễ lan truyền thấp chỉ 4,5 nano giây giảm thiểu thời gian cần thiết để các tín hiệu đi qua thiết bị, tăng cường khả năng đáp ứng và hiệu suất của hệ thống tổng thể trong các ứng dụng nhạy cảm với thời gian.

Tiêu thụ năng lượng thấp

Được thiết kế cho hiệu quả, EPM3064ATC44-10 hoạt động trên điện áp cung cấp 3,3V, giúp giảm mức tiêu thụ năng lượng tổng thể của hệ thống.Tính năng này có lợi trong các thiết bị di động và vận hành bằng pin, nơi cần có hiệu quả năng lượng.

Khả năng lập trình lại và linh hoạt

Bản chất có thể lập trình lại của CPLD này cho phép nhiều lần lặp và cập nhật trong giai đoạn thiết kế và sau khi triển khai, hỗ trợ cải tiến liên tục và thích ứng với việc thay đổi nhu cầu công nghệ mà không cần thiết kế lại phần cứng hoàn toàn.

Khả năng giao thoa rộng

Với 34 chân I/O, EPM3064ATC44-10 hỗ trợ các tùy chọn giao thoa rộng rãi, giúp dễ dàng kết nối với một loạt các thành phần kỹ thuật số khác.Tính linh hoạt này là tuyệt vời cho các hệ thống phức tạp đòi hỏi nhiều kết nối giữa các loại thiết bị khác nhau.

Độ tin cậy và tuổi thọ

Được xây dựng với kiến ​​trúc mạnh mẽ, không bay hơi, dựa trên flash, CPLD này duy trì tính toàn vẹn và chức năng của chương trình theo thời gian, đảm bảo hiệu suất và độ tin cậy nhất quán ngay cả với các chu kỳ năng lượng thường xuyên hoặc trong điều kiện vận hành khắc nghiệt.

Tích hợp liền mạch với các thiết bị logic hiện có

EPM3064ATC44-10 có thể dễ dàng thay thế nhiều loại thiết bị logic cũ hơn như PALS và GALS, giảm độ phức tạp của hệ thống và tăng cường hiệu quả.Khả năng này làm cho nó trở thành một lựa chọn lý tưởng để nâng cấp các hệ thống hiện có hoặc củng cố nhiều chức năng thành một thiết bị.

Phạm vi nhiệt độ hoạt động rộng

Thích hợp cho các ứng dụng thương mại, thiết bị này hoạt động đáng tin cậy trong phạm vi nhiệt độ 0 ° C đến 70 ° C.Sự mạnh mẽ này cho phép triển khai trong nhiều môi trường khác nhau, từ cài đặt văn phòng đến các địa điểm công nghiệp, mà không bị suy giảm hiệu suất.

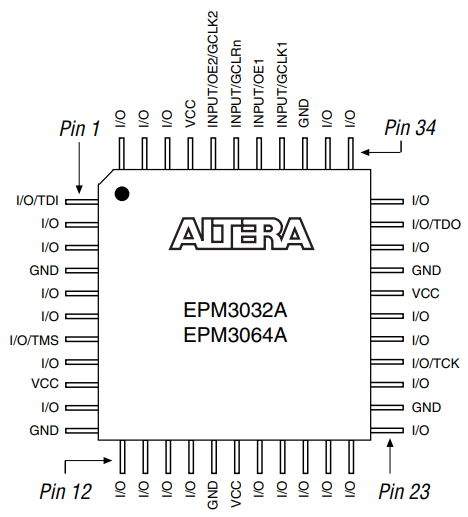

Gói Pin PIN Gói EPM30644444-10

Biểu đồ pin ra gói EPM3064444-10 thể hiện sự sắp xếp vật lý của các chân cho thiết bị.Nó cung cấp chi tiết về các chức năng và bài tập của từng pin trong gói 44 chân.Mỗi pin được dán nhãn với chức năng được chỉ định của nó, chẳng hạn như I/O (đầu vào/đầu ra), nguồn điện (VCC), mặt đất (GND) hoặc tín hiệu hoạt động cụ thể như TDI, TDO, TMS và TCK, được sử dụng cho JTAGlập trình và gỡ lỗi.Sơ đồ sử dụng chế độ xem từ trên xuống của chip, với các chỉ dẫn rõ ràng về đánh số pin để giúp xác định các vị trí pin liên quan đến gói vật lý.

Các bài tập PIN bao gồm một số chân I/O, cung cấp tính linh hoạt để giao tiếp với thiết bị với các thành phần khác trong mạch.Các chân cụ thể như đầu vào/GCLK và đầu vào/OE được tô sáng, cho thấy vai trò mục đích kép của chúng trong việc cung cấp tín hiệu đồng hồ hoặc hoạt động như các chân đầu vào chung.Các chân đa chức năng này rất tốt để tối ưu hóa việc sử dụng thiết bị trong các ứng dụng logic lập trình.Sơ đồ cũng xác định các chân công suất và chân được phân phối trên toàn gói, đảm bảo cung cấp năng lượng đáng tin cậy và tính toàn vẹn tín hiệu.Với điểm đánh dấu góc biểu thị chân 1, sơ đồ giúp định hướng chính xác chip trong quá trình lắp ráp và giảm nguy cơ lỗi.

Nhà sản xuất EPM3064ATC44-10

Altera nổi tiếng với các dòng sản phẩm FPGA và CPLD, như loạt Max và Stratix.EPM3064ATC44-10, một phần của loạt Max 3000A, là một trong những CPLD phổ biến của Altera.Sau khi mua lại, Intel đã tập trung vào việc thúc đẩy công nghệ FPGA, tích hợp nó với các bộ xử lý Xeon cho các tác vụ trong AI và xử lý dữ liệu.Dòng sản phẩm của Intel của Intel hiện bao gồm Agilex và Stratix 10 Series, giải quyết các nhu cầu trong 5G và điện toán đám mây.Intel đã ngừng một số sản phẩm Altera cũ hơn như EPM3064ATC44-10 như là một phần của việc chuyển sang các công nghệ mới hơn.Intel tiếp tục dẫn đầu trong logic có thể lập trình, nhấn mạnh khả năng tăng tốc AI và tính toán có thể cấu hình lại với các đổi mới trong thẻ OneAPI và FPGA.

Phần kết luận

EPM3064ATC44-10 là một lựa chọn tuyệt vời để tạo hoặc cải thiện các thiết bị kỹ thuật số.Nó nhanh, hiệu quả và có thể kết nối với nhiều thành phần khác, làm cho nó hữu ích cho các ứng dụng điện tử khác nhau.Hướng dẫn này bao gồm các tính năng chính của nó, cách nó có thể được sử dụng trong các thiết bị khác nhau và lợi ích của nó, cho thấy cách nó có thể giúp tạo ra các hệ thống điện tử tiên tiến và đáng tin cậy hơn.Cho dù bạn đang cập nhật thiết bị cũ hoặc xây dựng một cái gì đó mới, EPM3064ATC44-10 là một phần quan trọng giúp mọi thứ hoạt động tốt hơn.

Biểu dữ liệu PDF

EPM3064ATC44-10 DataSheets:

Tờ dữ liệu gia đình tối đa 3000A.pdf
