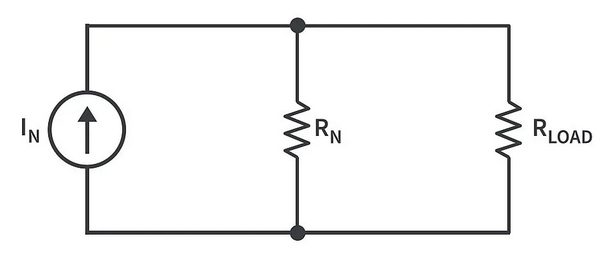

Hình 1. Định lý Norton trong phân tích mạch

Giới thiệu về Định lý Norton trong phân tích mạch

Định lý Norton là một công cụ hữu ích khi làm việc với các mạch điện, đặc biệt nếu bạn đang tìm cách đơn giản hóa một mạch phức tạp để làm cho phân tích dễ dàng hơn.Ý tưởng đằng sau nó là Bất kỳ mạch điện tuyến tính nào Với các điện trở và nguồn có thể được thay thế bằng một phiên bản đơn giản hơn, hoạt động giống như cách từ quan điểm của tải.Phiên bản đơn giản hơn này được gọi là Mạch tương đương Norton.

Thay vì xử lý một mạng lưới các thành phần lộn xộn, định lý Norton cho phép bạn tập trung vào một mạch được tạo thành từ Nguồn duy nhất song song với một điện trở.Sau đó, bạn có thể kết nối tải của mình với phiên bản đơn giản hóa này và dễ dàng tìm ra những thứ như bao nhiêu dòng chảy hoặc điện áp nào xuất hiện trên nó.

Phương pháp này hoạt động tốt nhất với các mạch tuyến tínhCó nghĩa là họ tuân theo luật Ohm, và don có các yếu tố phức tạp như điốt hoặc bóng bán dẫn hoạt động không tuyến tính.Nó cũng là một cách tuyệt vời để so sánh với định lý Thevenin, một cái gì đó tương tự nhưng sử dụng một Nguồn điện áp trong loạt với một điện trở thay thế.

Hiểu định lý Norton Norton cung cấp cho bạn một cách mới để xem xét các mạch, làm cho toán học và phân tích dễ quản lý hơn.Nó đặc biệt hữu ích khi bạn đang kiểm tra mức độ khác nhau Điện trở tải ảnh hưởng đến một mạch, vì một khi bạn đã tìm thấy Norton tương đương, bạn không phải trải qua phân tích đầy đủ một lần nữa mỗi khi tải thay đổi.

Làm thế nào để sử dụng định lý Norton trong một mạch?

Trước khi sử dụng định lý Norton, điều quan trọng là phải biết rằng nó chỉ hoạt động với các mạch tuyến tính.Một mạch tuyến tính là một trong đó dòng điện và điện áp theo mối quan hệ đường thẳng, không có số mũ, không có rễ vuông, chỉ là các thành phần cơ bản như điện trở, tụ điện và cuộn cảm.Điều này có nghĩa là bất kỳ dòng điện hoặc điện áp nào bạn tính toán sẽ hành xử có thể dự đoán được, đó chính xác là những gì chúng tôi muốn khi cố gắng đơn giản hóa và hiểu các mạch.

Định lý Norton Norton có ích khi bạn đang cố gắng tìm ra cách mà một tải trọng giống như một điện trở có thể vượt qua trong một mạng lớn hơn, phức tạp hơn.Thay vì giải quyết toàn bộ mạch mỗi khi tải thay đổi, bạn có thể biến phần còn lại của mạch thành một thứ đơn giản hơn nhiều: một nguồn hiện tại song song với một điện trở.Đây là những gì mà người gọi là Norton tương đương.

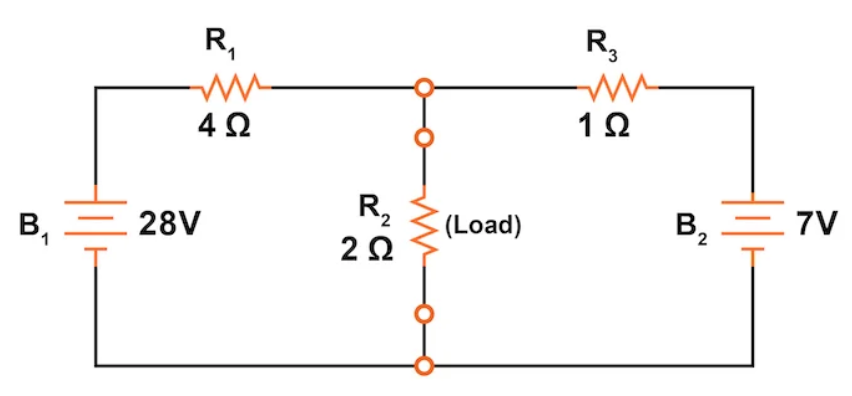

Hình 2. Sơ đồ mạch để giải thích định lý Norton

Để làm cho mọi thứ rõ ràng hơn, chúng tôi sẽ đi qua định lý này bằng cách sử dụng một mạch mẫu mà cũng được sử dụng trong các phương pháp phân tích khác như dòng điện nhánh, dòng lưới, chồng chất, thevenin, và thậm chí cả định lý Millman.Gắn bó với cùng một ví dụ cho phép bạn so sánh cách các kỹ thuật khác nhau hoạt động trên cùng một vấn đề.Nó cho bạn hiểu rõ hơn về phương pháp nào có thể dễ dàng hơn hoặc hữu ích hơn tùy thuộc vào tình huống.

Ở đây, một cái nhìn nhanh về các phương pháp này:

Phương pháp dòng điện nhánh - hiện tại trong mỗi đường dẫn

Phương pháp này gán một dòng điện cho mọi nhánh trong mạch.Bạn sử dụng Luật Ohm Và Luật hiện hành của Kirchhoff để hình thành phương trình.Nó đơn giản nhưng có thể liên quan đến toán học nhiều hơn nếu mạch có nhiều nhánh.

Phương pháp hiện tại của lưới - hiện tại trong các vòng lặp

Ở đây, bạn gán một dòng điện cho mỗi vòng thay vì mỗi nhánh.Sử dụng Luật điện áp Kirchhoff, bạn tạo thành ít phương trình hơn phương pháp nhánh.Nó hoạt động tốt nhất cho các mạch mà không cần băng qua dây.

Định lý chồng chất - một nguồn tại một thời điểm

Phương pháp này phá vỡ mạch xuống bằng cách nhìn vào một nguồn năng lượng tại một thời điểm, tắt những người khác.Bạn giải quyết cho mỗi hiệu ứng nguồn, sau đó Thêm tất cả các kết quả cùng nhau Để có được bức tranh đầy đủ.

Định lý Thevenin từ - Phiên bản nguồn điện áp

Bạn đơn giản hóa một phần của một mạch vào một nguồn điện áp và một điện trở.Nó rất tuyệt khi kiểm tra các tải khác nhau vì mạch đơn giản hóa vẫn giữ nguyên.

Định lý Millman từ - Đơn giản hóa các nguồn song song

Được sử dụng cho các mạch với nhiều nguồn điện áp song song, Công thức Millman sườn kết hợp chúng thành một tương đương đơn giản.Nó nhanh chóng và gọn gàng để giải quyết các thiết lập này.

Vào cuối quá trình này, bạn sẽ thấy định lý Norton, mạnh mẽ và thuận tiện đến mức nào, đặc biệt là khi phân tích nhiều điều kiện tải.Nó giúp giảm rất nhiều công việc lặp đi lặp lại và cung cấp cho bạn một cách đơn giản hơn để xem xét cách dòng chảy trong mạch.

Hiểu mạch tương đương Norton

Định lý Norton Norton cho phép bạn thực hiện một mạch phức tạp và chia nó thành một thứ gì đó dễ xử lý hơn nhiều.Ý tưởng chính là bạn có thể Tháo điện trở tải từ mạch ban đầu và thay thế mọi thứ khác bằng một Nguồn duy nhất song song với điện trở.Phiên bản đơn giản hóa này được gọi là Mạch tương đương Nortonvà nó hoạt động chính xác giống như mạch ban đầu khi tải được kết nối lại.

Bằng cách này, bạn không thay đổi cách hoạt động của mạch, bạn chỉ cần dễ hiểu và tính toán các giá trị như dòng điện thông qua tải hoặc điện áp trên nó.Điện trở tải có thể gắn lại với Norton tương đương nàyvà vì bây giờ nó là một phần của thiết lập song song cơ bản, việc tìm kiếm các giá trị cần thiết trở nên đơn giản hơn nhiều.Bạn không phải đối phó với tất cả các thành phần ban đầu mỗi lần.Điều này đặc biệt hữu ích nếu bạn đang thử các giá trị tải khác nhau, bởi vì một khi bạn đã xây dựng Norton tương đương, bạn có thể sử dụng lại nó nhiều lần.

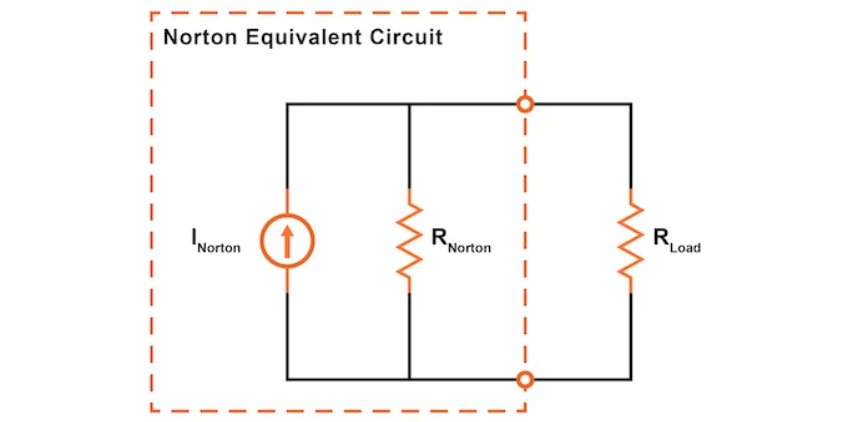

Hình 3. Mạch tương đương Norton với điện trở tải

Khi bạn nhìn vào Norton tương đương, hãy nhớ rằng nguồn hiện tại đóng một vai trò cụ thể, nó đẩy một lượng dòng cố định thông qua mạch, điều chỉnh điện áp của nó khi cần thiết để duy trì dòng điện đó.Điều này khác với một nguồn điện áp, cố gắng giữ một điện áp ổn định bất kể điều gì.Đó là lý do tại sao mô hình này hoạt động tốt cho các mạch nơi dòng chảy hiện tại quan trọng hơn để phân tích hơn điện áp.

Vì vậy, bằng cách sử dụng Norton tương đương cung cấp cho bạn một rõ ràng và linh hoạt Cách để nghiên cứu làm thế nào các mạch hành xử, đặc biệt là khi tải.Nó làm giảm sự phức tạp trong khi vẫn cho kết quả chính xác và điều đó làm cho nó trở thành một công cụ tuyệt vời trong phân tích mạch.

Các bước để tìm mạch tương đương Norton (dòng điện và điện trở)

Định lý Norton Norton cung cấp cho bạn một cách đơn giản để đưa một mạch phức tạp hơn và biến nó thành một hình thức mà dễ dàng hơn để làm việc.Điều này đặc biệt hữu ích khi bạn muốn hiểu làm thế nào các điện trở tải khác nhau ảnh hưởng đến một mạch mà không trải qua một bộ tính toán đầy đủ mỗi lần.Quá trình tìm kiếm Norton tương đương bao gồm một vài bước rõ ràng.Chúng bao gồm xác định và loại bỏ điện trở tải, tìm dòng Norton, tính toán điện trở Norton và cuối cùng vẽ mạch Norton đơn giản hóa.Hãy để một trong những bước này một cách cẩn thận, sử dụng một cách tiếp cận thực tế và giữ cho mọi thứ đơn giản.

Bước 1: Lấy điện trở tải ra

Điều đầu tiên bạn sẽ làm là xác định vị trí Điện trở tải Đây là một phần của mạch mà bạn chủ yếu quan tâm. Nó là nơi bạn muốn biết hiện tại hoặc điện áp.Khi bạn đã xác định nó, Tháo điện trở tải Hoàn toàn từ mạch.Điều này khiến phần còn lại của mạch nguyên vẹn, và bây giờ sự tập trung của bạn chuyển sang mọi thứ khác vẫn còn.

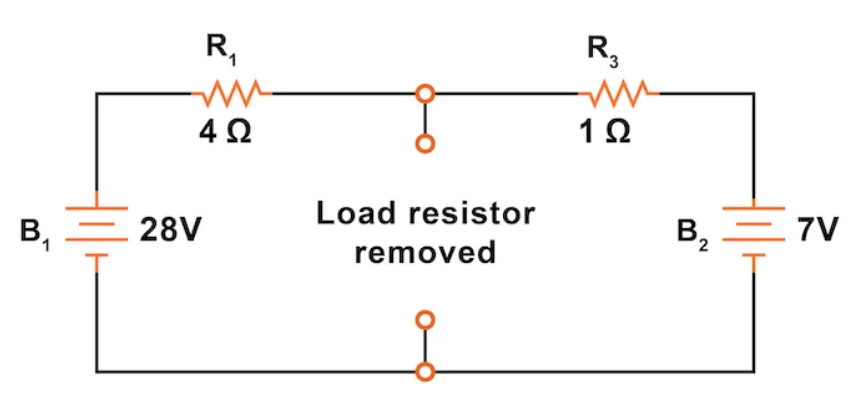

Hình 4. Tháo điện trở tải

Với tải được loại bỏ, bạn đã rời đi với hai thiết bị đầu cuối mở trong đó điện trở thường có.Đây là những điểm giữa bạn sẽ xây dựng Norton tương đương đơn giản hóa của mình.Điều quan trọng là phải thực hiện bước này trước vì tất cả các tính toán khác phụ thuộc vào mạch mà không tải kết nối.

Bước 2: Tìm dòng chảy Norton

Bây giờ điện trở tải đã bị loại bỏ, bước tiếp theo là tìm Norton Dòng điện (INTORTON).Dòng điện này thể hiện bao nhiêu dòng chảy sẽ xảy ra Nếu bạn kết nối một dây hoàn hảo (một đường ngắn) giữa hai thiết bị đầu cuối mở trong đó điện trở tải được sử dụng.Bằng cách này, bạn đang tạo ra một đường dẫn bằng không và điều này cho phép bạn tính toán toàn bộ dòng điện mà mạch sẽ đẩy qua đường dẫn đó.

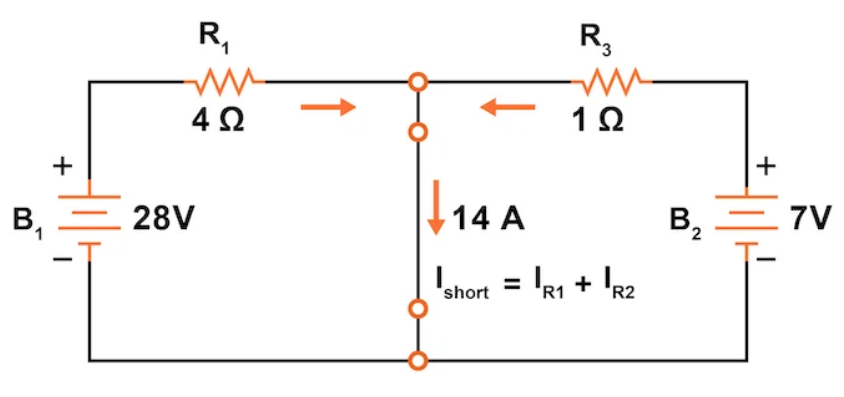

Hình 5. Tính toán dòng Norton

Bước này khác với những gì bạn làm trong Định lý Thevenin, trong đó thay vì rút ngắn các thiết bị đầu cuối, bạn để chúng mở và tính điện áp trên chúng.Ở đây, chúng tôi đang làm điều ngược lạibạn tạo kết nối trực tiếp và đo dòng điện thông qua nó.

Hãy để phá vỡ tính toán.

Mạch trong ví dụ này chứa hai nhánh:

Một nhánh có một 28 V Nguồn và a Điện trở 4 (R1)

Chi nhánh khác có một 7 v Nguồn và a 1 điện trở (R2)

Điểm giữa R1 và R3 được rút ngắn trực tiếp vào các đầu âm của cả hai nguồn điện áp.Theo Luật hiện hành của Kirchhoff (KCL), Tổng dòng điện qua ngắn là tổng của các dòng nhánh riêng lẻ:

Bây giờ áp dụng Luật Ohm cho mỗi dòng điện dòng:

Vì vậy, tổng dòng điện ngắn mạch trở thành:

14 này A là những gì của bạn Nguồn hiện tại Norton sẽ cung cấp trong mạch đơn giản hóa cuối cùng.Đó là giá trị chính cho thấy mạch ban đầu đẩy dòng điện mạnh đến mức nào khi đường dẫn tải hoàn toàn mở cho luồng.

Bước 3: Tắt các nguồn năng lượng

Để tìm Kháng Norton, bây giờ bạn cần phải xem cách hoạt động của mạch khi tất cả Nguồn điện bị tắt.Điều này có nghĩa là thay thế Nguồn điện áp với a ngắn mạch (chỉ một dây) và nguồn hiện tại với một Mạch mở (một sự phá vỡ trong dòng).

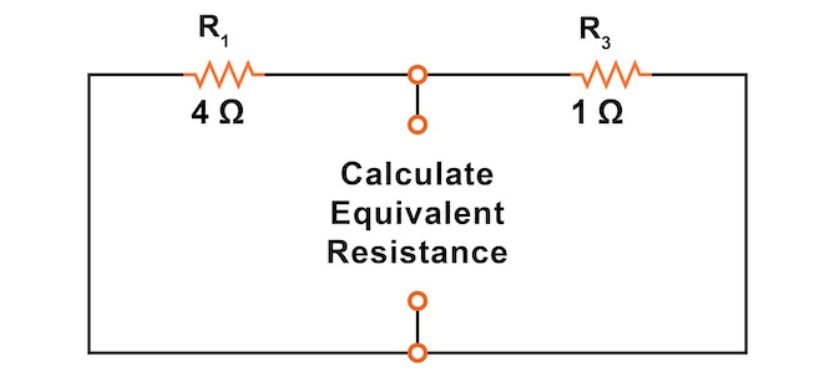

Hình 6. Thay thế các nguồn năng lượng trong mạch

Làm điều này cho phép bạn chỉ thấy sự kháng cự tồn tại trong mạng giữa hai thiết bị đầu cuối mở.Nó là một kỹ thuật rất phổ biến được sử dụng không chỉ trong định lý Norton, mà còn trong Thevenin từ Và sự chồng chất Phương pháp.Bạn đã loại bỏ các nguồn năng lượng để bạn có thể tập trung hoàn toàn vào phần điện trở của mạch.

Bước 4: Làm việc với sức đề kháng Norton

Sau khi bạn tắt tất cả các nguồn năng lượng trong mạchNguồn điện áp được thay thế bằng các mạch ngắn Và Các nguồn hiện tại được thay thế bằng các mạch mở—Bạn đã sẵn sàng để tìm Kháng Norton.Điều này được thực hiện bằng cách tính tổng điện trở được thấy giữa hai điểm trong đó điện trở tải được kết nối ban đầu.

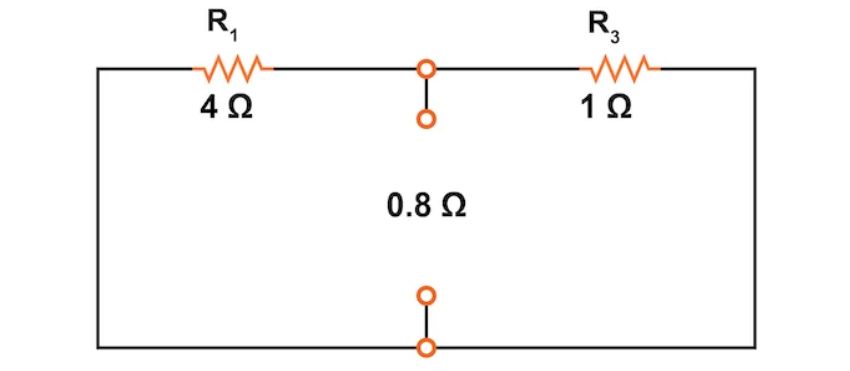

Hình 7. Tính điện trở Norton

Trong ví dụ đã cho, một khi các nguồn điện áp được rút ngắn, các điện trở R1 (4) Và R3 (1) hiện đang trực tiếp song song giữa các thiết bị đầu cuối mở.Để tìm ra điện trở tương đương của hai điện trở song song, hãy sử dụng công thức này:

Vì vậy, Điện trở tương đương Norton là 0,8 ohmsvà giá trị này trở thành Điện trở song song với của bạn Nguồn hiện tại Norton trong mạch đơn giản hóa.Nó đại diện cho cách mạng ban đầu của các thành phần chống lại luồng hiện tại từ quan điểm của tải.

Bước 5: Vẽ mạch tương đương Norton

Bây giờ bạn có cả hai Norton hiện tại Và Kháng Norton, Nó thời gian để đặt mọi thứ lại với nhau.Vẽ một mạch với một nguồn hiện tại (với giá trị của INORTON) Song song với một điện trở (với giá trị của rnorton).Sau đó, kết nối lại bản gốc của bạn Điện trở tải đến cùng hai thiết bị đầu cuối.

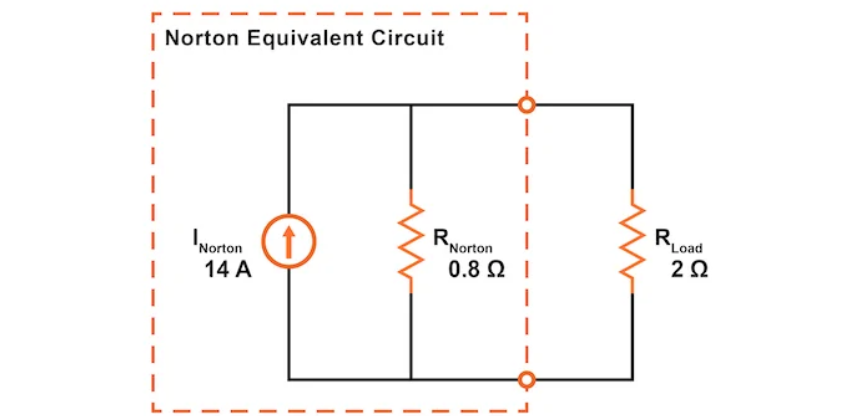

Hình 8. Vẽ mạch tương đương Norton

Mạch mới này là của bạn Mạch tương đương Nortonvà nó hoạt động chính xác giống như mạch ban đầu theo như tải trọng.Ưu điểm lớn là bây giờ bạn có thể sử dụng Mạch song song đơn giản quy tắc để tính toán dòng điện và điện áp thông qua tải.Nếu bạn muốn kiểm tra các giá trị tải khác nhau, bạn không cần phải trải qua tất cả các bước một lần nữa.Chỉ cần thay thế điện trở tải bằng một giá trị mới và phân tích song song nhanh.

Quá trình này làm cho việc nghiên cứu một mạch phản ứng như thế nào trong các điều kiện khác nhau mà không lặp lại các tính toán phức tạp.

Sử dụng mạch Norton để phân tích tải

Khi bạn đã hoàn thành tất cả các bước để xây dựng mạch tương đương Norton, phần cuối cùng là sử dụng nó để phân tích hành vi của điện trở tải.Đây là nơi mọi thứ kết hợp với nhau, và bạn thấy mô hình đơn giản hóa này thực sự hữu ích như thế nào.Bây giờ nguồn điện trở nguồn hiện tại Norton và điện trở Norton đã được đưa ra và điện trở tải ban đầu đã được kết nối lại, toàn bộ thiết lập trở thành một đơn giản Mạch song song.

Trong hình thức này, việc tìm dòng điện thông qua tải và điện áp trên nó là nhanh chóng và rõ ràng.Tất cả những gì bạn cần là toàn bộ điện trở được nhìn thấy bởi nguồn hiện tại, đó là sự kết hợp song song của Norton Và Điện trở tải.Bạn có thể tính toán nó bằng công thức:

Với giá trị điện trở này, bây giờ bạn có thể sử dụng Luật Ohm Một lần nữa để tìm tổng điện áp và dòng điện qua mỗi điện trở.Vì nó là một mạch song song, điện áp trên cả hai điện trở (r_Norton và tải) là như nhau.Từ dòng chảy Norton (14 A), bạn có thể phá vỡ nó và tìm ra bao nhiêu đi qua mỗi nhánh.

Đối với trường hợp cụ thể này, hóa ra Điện trở tải được 4 A hiện tại, và Điện áp rơi trên nó là 8 V. Đây là hai giá trị chính mà bạn thường quan tâm về cách thức hoạt động của bạn đang chảy qua tải của bạn và những gì nó nhìn thấy.

	Rnorton	ROAD	Tổng cộng	Đơn vị
V	8	8	8	V
TÔI	10	4	14	MỘT
R	0,8	2	0,57143	Ω

Giống như với định lý Thevenin, bạn không cần phải lo lắng về phần còn lại của mạch nữa.Các Chỉ những giá trị quan trọng là những người liên quan đến tải.Điều này làm cho phân tích dễ dàng hơn, đặc biệt là nếu bạn đang thử nghiệm với các giá trị tải khác nhau.Bạn không cần phải làm lại mọi tính toán, chỉ cần cắm tải mới vào cùng một Norton tương đương và giải một mạch song song cơ bản một lần nữa.Nó tiết kiệm thời gian và giữ cho mọi thứ đơn giản hơn nhiều.

Phần kết luận

Định lý Norton Norton cung cấp cho bạn một cách đơn giản và hiệu quả để làm việc với các mạch điện tuyến tính.Thay vì xử lý một mạch lớn, phức tạp mỗi khi bạn thay đổi tải, bạn có thể thay thế nó bằng một cái gì đó dễ dàng hơn nhiều để quản lý Nguồn hiện tại song song với điện trở.Phiên bản mới này hoạt động giống như bản gốc, nhưng nó dễ hiểu và làm việc hơn.

Trong suốt bài viết này, bạn đã học được năm bước chính để áp dụng định lý Norton Norton:

• Tháo điện trở tải và thay thế nó bằng một ngắn mạch.

• Tính toán dòng Norton, mà chảy qua ngắn.

• Tắt tất cả các nguồn năng lượngNguồn điện tử trở thành dây, và các nguồn hiện tại trở thành vỡ.

• Tìm sức đề kháng Norton Bằng cách nhìn vào tổng kháng giữa các điểm mở.

• Vẽ mạch Norton cuối cùng, Kết nối lại tải và phân tích nó bằng các quy tắc mạch song song đơn giản.

Bằng cách sử dụng phương pháp này, bạn có thể nhanh chóng tìm ra cách tải sẽ hoạt động mà không phải bắt đầu mọi lúc.Cho dù bạn đang thử nghiệm các giá trị khác nhau hay chỉ cố gắng hiểu cách hoạt động của mạch, định lý Norton Norton làm cho quá trình này mượt mà và hiệu quả hơn.Nó là một công cụ tiện dụng để có ý nghĩa của các mạch và tiết kiệm thời gian trong khi vẫn nhận được kết quả chính xác.
