Hướng dẫn EPM7256SQC208-10: Các tính năng, pinout, lập trình, ứng dụng và bảng dữ liệu

Hướng dẫn này là tất cả về EPM7256SQC208-10, một loại chip có thể lập trình được thực hiện bởi Intel (ban đầu bởi Altera).Nó xuất phát từ gia đình Max® 7000s và được biết đến là nhanh chóng, đáng tin cậy và dễ lập trình trong khi nó đã ở trong một thiết bị.Bài viết này giải thích những gì chip làm, cách thức hoạt động, nơi nó được sử dụng và tại sao nó lại là một lựa chọn tuyệt vời nếu bạn cần một thiết bị logic mạnh mẽ và linh hoạt cho dự án của mình.

Danh mục

1. Tổng quan EPM7256SQC208-10
2. Các mô hình CAD EPM7256SQC208-10
3. Các tính năng EPM7256SQC208-10
4. Sơ đồ pin của EPM7256SQC208-10
5. Sơ đồ khối EPM7256SQC208-10
6. EPM7256SQC208-10 Thông số kỹ thuật
7. Các ứng dụng EPM7256SQC208-10
8. EPM7256SQC208-10
9. Các bước lập trình EPM7256SQC208-10
10. EPM7256SQC208-10 Ưu điểm
11. EPM7256SQC208-10 Kích thước bao bì
12. Nhà sản xuất EPM7256SQC208-10
13. Kết luận
EPM7256SQC208-10

Tổng quan EPM7256SQC208-10

Các EPM7256SQC208-10 là một phần của gia đình MAX® 7000S của Intel (trước đây là Altera), phạm vi CPLD hiệu suất cao được biết đến với khả năng lập trình mạnh mẽ và khả năng tối ưu hóa logic.Mô hình này tự hào có khoảng 5.000 cổng có thể sử dụng và bao gồm 256 macrocell, được đặt trong gói bốn phẳng nhựa 208 chân (PQFP).Nó hoạt động ở tần số lên tới 128,2 MHz và hỗ trợ điện áp vận hành 5.0 V, với độ trễ lan truyền tối đa là 7,5 ns và trần nhiệt độ hoạt động là +70 ° C.Một tính năng chính là khả năng lập trình trong hệ thống của nó thông qua IEEE STD tích hợp.1149.1 Giao diện JTAG, cho phép cấu hình động.Các thiết bị MAX® 7000S được chế tạo bằng công nghệ CMOS tiên tiến, cung cấp các tính năng như độ trễ logic pin-to-pin nhanh như 5 ns và tần số truy cập đạt tới 175,4 MHz.Gia đình trình bày một loạt các tùy chọn gói và được thiết kế với các flip macrocell có thể lập trình, góp phần tiết kiệm năng lượng đáng kể hơn 50% trong một số trường hợp.Ngoài ra, nó bao gồm một bit bảo mật để bảo vệ các thiết kế độc quyền.

Nếu tổ chức của bạn cần một giải pháp logic lập trình vững chắc, EPM7256SQC208-10 là một lựa chọn đáng tin cậy, vì vậy hãy liên hệ với chúng tôi ngay hôm nay để bảo đảm đơn đặt hàng số lượng lớn của bạn.

Các mô hình CAD EPM7256SQC208-10

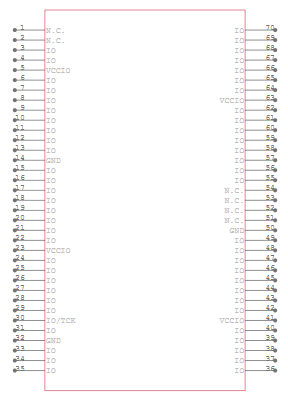

EPM7256SQC208-10 Symbol

Biểu tượng EPM7256SQC208-10

EPM7256SQC208-10 Footprint

Dấu chân EPM7256SQC208-10


Mô hình 3D EPM7256SQC208-10

Các tính năng EPM7256SQC208-10

Mật độ logic cao: EPM7256SQC208-10 cung cấp khoảng 5.000 cổng có thể sử dụng và chứa 256 macrocells.Khả năng logic cao này làm cho nó lý tưởng để thực hiện các mạch tổ hợp phức tạp và tích hợp logic hiệu quả trong các thiết kế nhỏ gọn.

Hiệu suất nhanh: Với tần suất hoạt động tối đa là 128,2 MHz và độ trễ lan truyền chỉ 7,5 ns, CPLD này đảm bảo thời gian xử lý nhanh và thời gian phản hồi nhanh, tốt cho các ứng dụng tốc độ cao.

Khả năng lập trình trong hệ thống (ISP): Được trang bị một chiếc IEEE STD.1149.1 Giao diện JTAG, thiết bị cho phép lập trình và thử nghiệm trong hệ thống mà không cần phải loại bỏ vật lý, tạo điều kiện phát triển và cập nhật lặp đi lặp lại.

Kiến trúc nâng cao: Sử dụng kiến ​​trúc tối đa thế hệ thứ hai của Altera và được chế tạo bằng công nghệ CMOS tiên tiến, EPM7256SQC208-10 cung cấp hiệu suất và độ bền nâng cao, đảm bảo độ tin cậy trong các môi trường hoạt động khác nhau.

Quản lý điện: Thiết bị có các chế độ tiết kiệm năng lượng có thể lập trình có thể làm giảm mức tiêu thụ điện năng hơn 50% mỗi macrocell, hỗ trợ thiết kế tiết kiệm năng lượng và kéo dài thời lượng pin trong các ứng dụng di động.

Các tính năng bảo mật: Một bit bảo mật có thể lập trình cung cấp sự bảo vệ chống lại quyền truy cập trái phép và sao chép các thiết kế độc quyền, bảo vệ tài sản trí tuệ một cách hiệu quả.

Điều kiện hoạt động rộng: Hoạt động ở mức 5.0 V và có khả năng hoạt động ở nhiệt độ lên tới +70 ° C, CPLD này thích nghi với các điều kiện môi trường đa dạng, làm cho nó phù hợp cho cả các ứng dụng công nghiệp và thương mại.

Tiêu chuẩn I/O linh hoạt : Hỗ trợ các hoạt động giao diện I/O MultiVolt ™, tương thích với cả hai hệ thống 3,3 V và 5.0 V.Tính linh hoạt này cho phép tích hợp liền mạch với phần cứng hiện có và mới, giảm độ phức tạp và chi phí của hệ thống.

Hỗ trợ thiết kế: EPM7256SQC208-10 được hỗ trợ bởi một loạt các công cụ thiết kế và các tùy chọn phần cứng lập trình, đơn giản hóa quá trình phát triển và cho phép tập trung vào đổi mới thay vì các vấn đề tương thích.

EPM7256SQC208-10 Sơ đồ pinout

EPM7256SQC208-10 Pinout Diagram

Biểu đồ này cho thấy bố cục chân cho chip EPM7256SQC208-10 từ Altera.Chip có 208 chân, được sắp xếp ở cả bốn mặt trong một hình vuông.Chân 1 bắt đầu ở góc trên cùng bên trái và các số đi xung quanh chip theo hướng ngược chiều kim đồng hồ, xuống phía bên trái đến chân 53, ở phía dưới đến chân 105, lên phía bên phải để pin 157 và trở lại trên cùng bên phải.Các nhãn giúp bạn biết nơi bắt đầu và cách đặt chip chính xác trên bảng mạch.Tên ở trung tâm, EPM7256E / EPM7256, có nghĩa là bố cục này hoạt động cho cả hai phiên bản chip.Biểu đồ này rất quan trọng khi kết nối nguồn, tín hiệu hoặc dòng lập trình với chip.

Sơ đồ khối EPM7256SQC208-10

EPM7256SQC208-10 Block Diagram

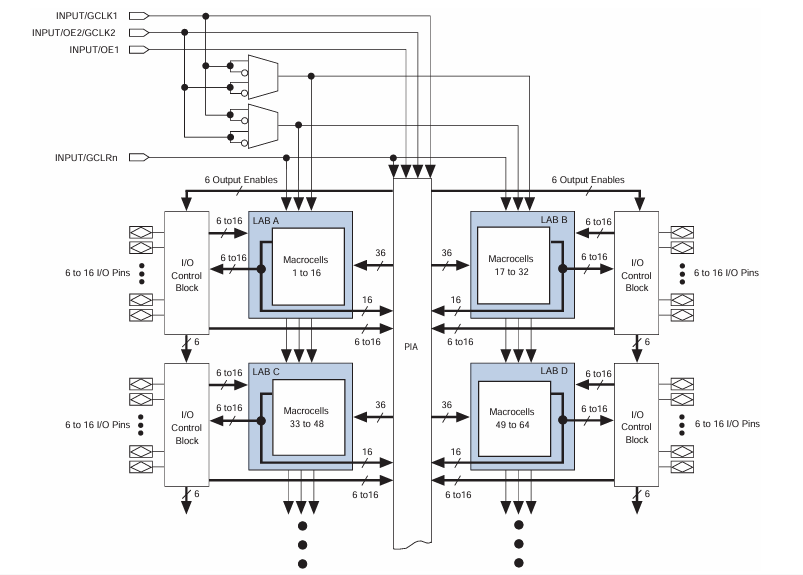

Sơ đồ khối của EPM7256SQC208-10 cho thấy cách tổ chức chip để xử lý các tác vụ logic kỹ thuật số.Nó có bốn khối logic chính được gọi là Lab A, B, C và D. Mỗi khối chứa 16 macrocells, là các bộ phận xây dựng cơ bản thực hiện logic hoạt động.Vì vậy, tổng cộng, có 64 macrocell bên trong chip.Xung quanh các khối logic này là các khối điều khiển I/O, kết nối chip với thế giới bên ngoài thông qua các chân đầu vào và đầu ra.Mỗi khối điều khiển quản lý 6 đến 16 chân, để tín hiệu đi vào hoặc ra khỏi chip khi cần thiết.

Tại trung tâm là mảng kết nối có thể lập trình (PIA), hoạt động giống như một hệ thống đường cao tốc, cho phép tín hiệu di chuyển giữa các khối logic và chân I/O.Điều này cho phép bạn định tuyến dữ liệu bất kỳ cách nào bạn cần cho thiết kế của mình.Ở phía trên bên trái, sơ đồ hiển thị một số đầu vào điều khiển như đồng hồ toàn cầu (GCLK), Bật đầu ra (OE) và Clear (GCLR).Các tín hiệu này giúp quản lý thời gian và hành vi của các mạch logic trên chip.

EPM7256SQC208-10 Thông số kỹ thuật

Kiểu
Tham số
Nhà sản xuất
Altera/Intel
Loạt
Max® 7000s
Bao bì
Khay
Trạng thái một phần
Lỗi thời
Loại lập trình
Trong lập trình hệ thống
Thời gian trễ TPD (1) Tối đa
10 ns
Cung cấp điện áp - nội bộ
4,75V ~ 5,25V
Số lượng phần tử/khối logic
16
Số lượng macrocells
256
Số lượng cổng
5000
Số lượng I/O.
164
Nhiệt độ hoạt động
0 ° C ~ 70 ° C (TA)
Loại gắn kết
Núi bề mặt
Gói / trường hợp
208-BFQFP
Gói thiết bị nhà cung cấp
208-PQFP (28x28)
Số sản phẩm cơ sở
EPM7256

Các ứng dụng EPM7256SQC208-10

Tự động hóa công nghiệp

EPM7256SQC208-10 được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp.Mật độ logic cao và hiệu suất nhanh của nó cho phép các tác vụ điều khiển phức tạp, giao tiếp liền mạch với các cảm biến và bộ truyền động.CPLD này là lý tưởng để tăng cường độ chính xác và hiệu quả trong các dây chuyền sản xuất, hệ thống kiểm soát quy trình và các ứng dụng robot.

Viễn thông

Trong viễn thông, CPLD này vượt trội trong việc quản lý luồng dữ liệu và tính toàn vẹn tín hiệu trên các mạng.Nó hỗ trợ các chức năng như chuyển đổi tín hiệu, định tuyến và xử lý trong các công tắc và bộ định tuyến, đảm bảo cơ sở hạ tầng giao tiếp mạnh mẽ và hiệu quả.

Hệ thống ô tô

Trong ngành công nghiệp ô tô, thiết bị này đóng góp vào độ tin cậy và sự tinh tế của các hệ thống như đơn vị quản lý động cơ, hệ thống thông tin giải trí và công nghệ hỗ trợ người lái.Hiệu suất mạnh mẽ của nó trong các điều kiện khác nhau làm cho nó phù hợp cho các ứng dụng quan trọng về an toàn.

Thiết bị y tế

Độ chính xác và khả năng lập trình của EPM7256SQC208-10 làm cho nó có giá trị trong các thiết bị y tế, trong đó kiểm soát chính xác và hoạt động đáng tin cậy là quan trọng.Nó được sử dụng trong các thiết bị để theo dõi sức sống của bệnh nhân, quản lý các dụng cụ chẩn đoán và tự động hóa điều trị.

Hàng không vũ trụ và phòng thủ

Trong Không gian vũ trụ và Quốc phòng, EPM7256SQC208-10 được sử dụng trong các hệ thống đòi hỏi mức độ tin cậy và hiệu suất cao, như truyền thông vệ tinh, hỗ trợ điều hướng và kiểm soát phần cứng quân sự.Khả năng hoạt động của nó trong điều kiện khắc nghiệt là có lợi.

Các tổ chức giáo dục và nghiên cứu

CPLD này cũng phổ biến trong các thiết lập giáo dục và các dự án nghiên cứu, trong đó khả năng lập trình lại và tính linh hoạt của nó tạo điều kiện cho thử nghiệm và học tập trong thiết kế kỹ thuật số và điện tử.Nó cho phép nguyên mẫu và kiểm tra các thiết kế logic khác nhau một cách hiệu quả.

EPM7256SQC208-10 Các phần tương tự

EPM7256ERC208-12

EPM7256SQC208-15

EPM7256EQC160-20

Các bước lập trình EPM7256SQC208-10

1. Nhập chế độ ISP

Bước ban đầu này rất quan trọng vì nó chuyển CPLD từ chế độ hoạt động bình thường sang chế độ lập trình trong hệ thống (ISP).Điều này đạt được bằng cách gửi một lệnh cụ thể thông qua giao diện JTAG.Trong quá trình này, tất cả các chân I/O của CPLD đều được xử lý (bị vô hiệu hóa) để tránh bất kỳ nhiễu hoặc xung đột nào với các thành phần mạch khác.Việc chuyển sang chế độ ISP chuẩn bị thiết bị để lập trình an toàn và mất khoảng 1 mili giây.

2. Kiểm tra ID

Khi ở chế độ ISP, hệ thống thực hiện kiểm tra ID để đảm bảo rằng thiết bị chính xác đang được lập trình.Điều này liên quan đến việc đọc ID silicon độc đáo của thiết bị thông qua giao diện JTAG.Bước này tốt để xác minh rằng các lệnh và dữ liệu lập trình sẽ được gửi đến đúng thiết bị, ngăn chặn lập trình sai và thiệt hại thiết bị tiềm năng.

3. Xóa số lượng lớn

Trước khi dữ liệu mới có thể được lập trình, dữ liệu hiện có trong CPLD phải được xóa.Bước xóa hàng loạt xóa hiệu quả tất cả các ô có thể lập trình trong thiết bị.Điều này được thực hiện bằng cách dịch chuyển theo hướng dẫn xóa và sau đó áp dụng xung 100 phần giây, xóa toàn bộ chip.Bước này rất quan trọng để đảm bảo rằng không có tàn dư của các cấu hình trước đó can thiệp vào chương trình mới.

4. Chương trình

Bước này liên quan đến việc lập trình thực tế của CPLD nơi dữ liệu cấu hình mới được ghi vào thiết bị.Dữ liệu và địa chỉ tương ứng được chuyển vào thiết bị thông qua giao diện JTAG.Mỗi cặp địa chỉ và cặp dữ liệu yêu cầu xung lập trình để đảm bảo dữ liệu được ghi chính xác vào các ô nhớ không biến động của CPLD.Bước này được lặp lại cho từng điểm dữ liệu trên bản đồ bộ nhớ của thiết bị.

5. Xác minh

Lập trình hậu trình, cần phải xác minh rằng dữ liệu đã được ghi chính xác vào thiết bị.Bước xác minh này liên quan đến việc đọc lại dữ liệu được lập trình từ mỗi địa chỉ và so sánh nó với dữ liệu đầu vào ban đầu.Bước này đảm bảo tính toàn vẹn dữ liệu và xác nhận rằng quá trình lập trình đã thành công mà không có bất kỳ lỗi nào.

6. Thoát chế độ ISP

Bước cuối cùng trong quy trình lập trình là thoát khỏi chế độ ISP và đưa CPLD trở lại chế độ hoạt động bình thường.Điều này được thực hiện bằng cách gửi một lệnh khác thông qua giao diện JTAG.Khi thoát thành công, các chân I/O được kích hoạt lại và thiết bị sẽ tiếp tục chức năng bình thường.Bước này cũng thường mất khoảng 1 mili giây.

Ưu điểm EPM7256SQC208-10

Cấu hình không bay hơi

EPM7256SQC208-10 sử dụng công nghệ EEPROM, cho phép nó lưu trữ cấu hình của nó vĩnh viễn.Bản chất không bay hơi này có nghĩa là thiết bị không cần tải lại dữ liệu cấu hình của nó từ bộ nhớ ngoài mỗi khi nó được bật.Điều này dẫn đến thời gian khởi động nhanh hơn và giảm độ phức tạp tổng thể của thiết kế phần cứng bằng cách loại bỏ nhu cầu về các thành phần lưu trữ cấu hình bổ sung.

Khả năng lập trình trong hệ thống (ISP)

Một trong những tính năng nổi bật của EPM7256SQC208-10 là sự hỗ trợ của nó cho khả năng lập trình trong hệ thống.Điều này cho phép thiết bị được lập trình và lập trình lại trong khi được nhúng trong ứng dụng cuối mà không cần phải loại bỏ vật lý.Khả năng này đơn giản hóa các bản cập nhật và sửa đổi, cung cấp tính linh hoạt và dễ sử dụng trong quá trình phát triển và trong suốt vòng đời của sản phẩm.

Đếm I/O cao và mật độ logic

Thiết bị này cung cấp một lượng đáng kể tài nguyên logic và các chân I/O, với 256 macrocells và 164 chân I/O của người dùng.Số lượng I/O cao và mật độ logic cao này cho phép tích hợp nhiều hàm vào một chip duy nhất, tạo điều kiện cho các thiết kế phức tạp hơn trong khi bảo tồn không gian trên PCB.Ưu điểm này có lợi trong các ứng dụng trong đó không gian bảng ở mức cao cấp và đa chức năng là rất quan trọng.

Độ trễ pin-to-pin nhanh

Với độ trễ pin-to-pin tối đa chỉ 10 ns, EPM7256SQC208-10 có thể thực hiện các hoạt động logic tốc độ cao.Thời gian phản hồi nhanh này rất tuyệt trong các ứng dụng yêu cầu khả năng xử lý nhanh chóng, chẳng hạn như truyền thông tốc độ cao hoặc điện toán, đảm bảo rằng hệ thống đáp ứng các tiêu chí hiệu suất nghiêm ngặt.

Khả năng tương thích điện áp rộng

EPM7256SQC208-10 được thiết kế để linh hoạt về khả năng tương thích điện áp, hỗ trợ hoạt động nội bộ ở mức 5 V và I/O ở mức 3.3 V. Khả năng điện áp kép này cho phép thiết bị dễ dàng giao tiếp với cả hai hệ thống 3,3 V và 5 V, giảm nhu cầu thiết kế điện áp.

Kích thước bao bì EPM7256SQC208-10

Loại gói: 208-BFQFP (Gói Quad Flat nhựa)

Số lượng ghim: 208 khách hàng tiềm năng

Kích thước cơ thể (L × W): 28 mm × 28 mm

Phong cách gắn kết: Surface Mount Technology (SMT)

Dẫn đầu sân: Thông thường 0,5 mm giữa các chân (tiêu chuẩn cho BFQFP)

Vật liệu gói: Nhựa

Gói độ dày: Khoảng 3,5 mm (thay đổi một chút theo nhà sản xuất)

Đặc điểm nhiệt: Không có miếng đệm tiếp xúc;Phổ biến xung quanh tiêu chuẩn thông qua bảng

Bao bì khay: Được cung cấp trong các khay để xử lý âm lượng và tự động hóa tại chỗ

Nhà sản xuất EPM7256SQC208-10

EPM7256SQC208-10 ban đầu được phát triển và sản xuất bởi Tập đoàn Altera, một người tiên phong hàng đầu trong các thiết bị logic có thể lập trình được biết đến với loạt CPLD MAX® 7000S.Năm 2015, Altera đã được mua lại bởi Tập đoàn Intel, một trong những nhà sản xuất bán dẫn lớn nhất thế giới.Kể từ khi mua lại, Intel đã tiếp tục hỗ trợ và tích hợp các công nghệ CPLD và FPGA của Altera, theo nhóm giải pháp lập trình của mình.EPM7256SQC208-10 đại diện cho di sản của Intel, trong việc cung cấp các giải pháp logic lập trình trong hệ thống hiệu suất cao được thiết kế phù hợp cho một loạt các ứng dụng công nghiệp, viễn thông và các ứng dụng được nhúng.Mặc dù hiện được phân loại là lỗi thời, phần này phản ánh cam kết lâu dài của Intel, đối với các thiết bị logic lập trình đáng tin cậy và linh hoạt.

Phần kết luận

EPM7256SQC208-10 là một con chip thông minh và đáng tin cậy giúp làm cho các hệ thống kỹ thuật số hoạt động trơn tru.Nó tiết kiệm năng lượng, hỗ trợ các điện áp khác nhau và cho phép bạn lập trình nó trong khi nó đã được cài đặt, điều này giúp cập nhật dễ dàng.Mặc dù bây giờ nó là một chip cũ hơn, những người khác vẫn sử dụng nó vì nó hoạt động tốt trong tất cả các loại hệ thống.Nếu bạn cần một chip rắn để kiểm soát logic trong thiết kế của bạn, thì đây là một lựa chọn tuyệt vời.Liên hệ với chúng tôi ngay hôm nay nếu bạn muốn đặt hàng với số lượng lớn.
