XCS20-3TQ144I Hướng dẫn FPGA: Các tính năng, ứng dụng, lựa chọn thay thế và biểu dữ liệu

Hướng dẫn này là tất cả về XCS20-3TQ144I, một loại chip FPGA từ họ Spartan/XL.Nó giải thích những gì chip làm, cách thức hoạt động và nơi nó có thể được sử dụng.Bạn sẽ tìm hiểu về khả năng logic, chân đầu vào/đầu ra của nó, mức điện áp và cách nó xử lý nhiệt độ khác nhau.Nó cũng bao gồm cách lập trình từng bước một con chip, cách các tín hiệu di chuyển vào và ra khỏi nó, cách thiết lập nhiều chip lại với nhau và loại dự án này tốt cho chip này.Bài viết cũng nêu bật kích thước gói, nền sản xuất và các mô hình thay thế phù hợp cho các nhu cầu thiết kế khác nhau.

Danh mục

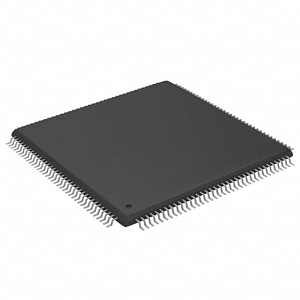

Tổng quan XCS20-3TQ144I

Các XCS20-3TQ144I, Được xây dựng để cung cấp logic lập trình hiệu quả chi phí cho các ứng dụng cần mật độ logic vừa phải và khả năng I/O linh hoạt.Nó cung cấp khoảng 20.000 cổng hệ thống, cung cấp đủ tài nguyên logic để triển khai các thiết kế kỹ thuật số.Hoạt động ở mức 3,3V với khả năng tương thích I/O cho các hệ thống 3,3V và 2.5V, nó hỗ trợ cấp tốc độ "-3", đánh dấu sự cân bằng giữa hiệu suất và sử dụng năng lượng.Nó được đánh giá cho nhiệt độ công nghiệp từ -40 ° C đến +100 ° C, làm cho nó phù hợp với môi trường khắc nghiệt.Nó dựa trên kiến ​​trúc XC4000, với sự hỗ trợ mạnh mẽ cho lập trình trong hệ thống và tốc độ hệ thống vượt quá 80 MHz, một khi lý tưởng để xử lý tín hiệu, tạo mẫu logic và kiểm soát logic trong các thiết bị nhạy cảm với chi phí.Gia đình Spartan và Spartan-XL đại diện cho thế hệ FPGA đầu tiên của Xilinx nhằm mục đích cân bằng hiệu suất và khả năng chi trả.Được xây dựng trên kiến ​​trúc XC4000, chúng cung cấp các tính năng logic lý tưởng cho các ứng dụng có khối lượng lớn, nhạy cảm với chi phí.

Nếu dự án của bạn phụ thuộc vào thiết bị Spartan đáng tin cậy này, hãy bảo mật các đơn đặt hàng số lượng lớn của bạn là XCS20-3TQ144I ngay hôm nay để đảm bảo tính khả dụng trong khi cổ phiếu kéo dài.

Các mô hình CAD XCS20-3TQ144I

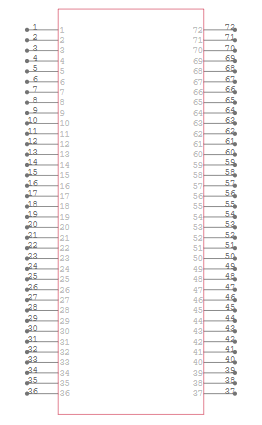

Biểu tượng XCS20-3TQ144I

Dấu chân XCS20-3TQ144I

Mô hình 3D XCS20-3TQ144I

Các tính năng XCS20-3TQ144I

Khả năng logic: XCS20-3TQ144I cung cấp khoảng 20.000 cổng hệ thống, cung cấp đủ không gian để thực hiện các mạch logic kỹ thuật số phức tạp.Công suất này phù hợp với các ứng dụng logic tầm trung, chẳng hạn như máy trạng thái, bộ điều khiển giao diện và các tác vụ xử lý tín hiệu vừa phải mà không yêu cầu tài nguyên FPGA mật độ cao.

Ghim i/o: Với sự hỗ trợ cho các chân đầu vào/đầu ra tối đa 113, thiết bị cho phép giao tiếp linh hoạt với các thành phần bên ngoài.Các dòng I/O này có thể được cấu hình cho các tiêu chuẩn khác nhau, cho phép giao tiếp với FPGA với các cảm biến, mô -đun bộ nhớ, xe buýt giao tiếp và các thiết bị ngoại vi hệ thống khác một cách dễ dàng.

Điện áp hoạt động: Thiết bị hoạt động trên nguồn cung cấp lõi 3,3V và tương thích với cả tiêu chuẩn I/O 3,3V và 2,5V.Tính linh hoạt điện áp này đảm bảo tích hợp dễ dàng hơn với các hệ thống điện áp hỗn hợp và giảm thiểu nhu cầu về các thành phần thay đổi cấp độ bổ sung trong thiết kế.

Tốc độ: Lớp tốc độ "-3" xác định các đặc điểm độ trễ nhân giống và thời gian nội bộ của thiết bị.Phân loại này giúp ước tính tần số hoạt động tối đa và các ràng buộc về thời gian, đặc biệt đối với các thiết kế hoặc ứng dụng đồng bộ yêu cầu hiệu suất thời gian đáng tin cậy.

Phạm vi nhiệt độ: Được đánh giá cho phạm vi nhiệt độ công nghiệp từ -40 ° C đến +100 ° C, XCS20-3TQ144I được xây dựng để vận hành đáng tin cậy trong môi trường đòi hỏi.Nó phù hợp để sử dụng trong các ứng dụng gồ ghề như tự động hóa công nghiệp, hệ thống ngoài trời và thiết bị điện tử ô tô nơi cần có dung lượng nhiệt rộng.

Cấu hình : FPGA này hỗ trợ lập trình trong hệ thống, cho phép cập nhật và sửa đổi thiết kế ngay cả sau khi chip được gắn trên PCB.Khả năng này rất hữu ích trong quá trình tạo mẫu và nâng cấp hiện trường, vì nó tăng cường tính linh hoạt và rút ngắn các chu kỳ phát triển.

Sự tuân thủ: XCS20-3TQ144I không tuân thủ ROHS, có nghĩa là nó có thể chứa chì hoặc các chất bị hạn chế khác.Mặc dù phù hợp với nhiều hệ thống công nghiệp và di sản, giới hạn này có thể ảnh hưởng đến việc sử dụng trong các sản phẩm mới bị ràng buộc bởi các tiêu chuẩn an toàn và môi trường hiện tại.

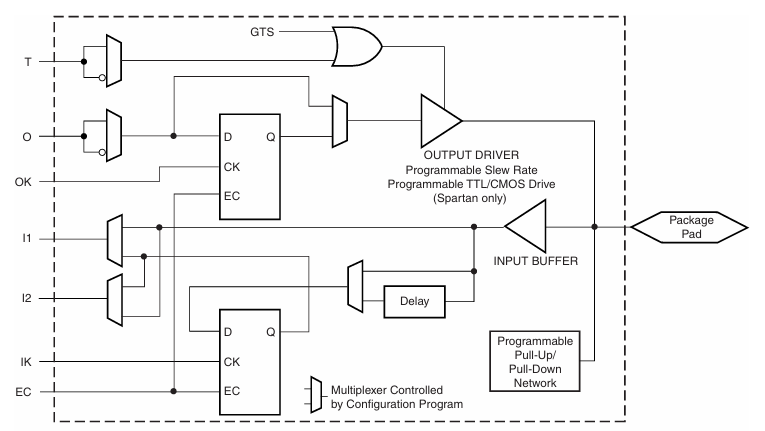

Sơ đồ khối IOB/XL đơn giản hóa

Sơ đồ này cho thấy khối I/O (IOB) trong các FPGA Spartan/XL như XCS20-3TQ144I xử lý các tín hiệu đi vào và ra khỏi chip.Nó quản lý cả chức năng đầu vào và đầu ra bằng logic có thể định cấu hình.Đối với đầu ra, tín hiệu đi qua bộ ghép kênh và có thể được lưu trữ trong một flip-flop trước khi được gửi ra.Đường dẫn đầu ra bao gồm điều khiển cho bộ đệm ba trạng thái (T), đồng hồ tùy chọn (OK) và các tính năng lập trình như tốc độ xoay và mức điện áp (TTL/CMOS).Trình điều khiển đầu ra gửi tín hiệu cuối cùng đến pin bên ngoài chip (PAD gói).Đối với đầu vào, tín hiệu từ pin bên ngoài được đệm đầu tiên và nó có thể trải qua độ trễ nếu cần.Sau đó, nó đi qua một flip-flop khác, nơi nó có thể được chốt bằng tín hiệu đồng hồ.Đường dẫn đầu vào bao gồm kéo lên hoặc kéo xuống để ngăn chặn các giá trị nổi.Nhìn chung, IOB cho phép bạn kiểm soát cách các tín hiệu nhập và thoát khỏi FPGA với thời gian linh hoạt, mức điện áp và hành vi logic, giúp XCS20-3TQ144I thích ứng với nhiều thiết kế mạch khác nhau.

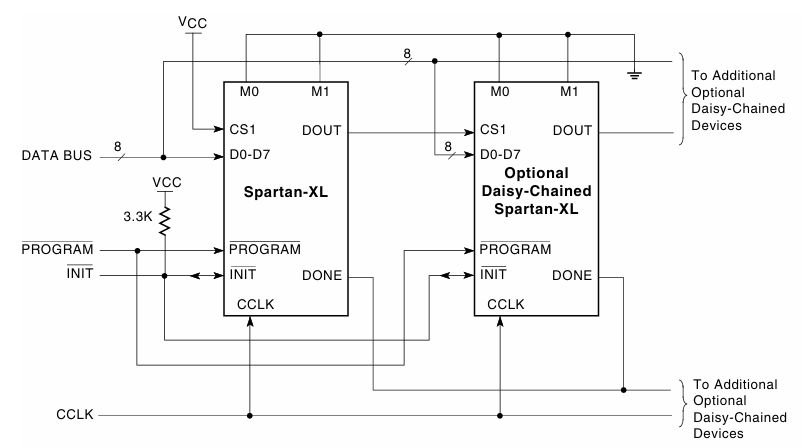

Sơ đồ mạch chế độ Express Spartan/XL

Sơ đồ này cho thấy cách các PPGA Spartan-XL, như XCS20-3TQ144I, được lập trình bằng chế độ Express với bus dữ liệu 8 bit.Chip đầu tiên nhận được dữ liệu từ hệ thống thông qua các chân D0 d D7.Một điện trở 3,3kΩ kéo dòng init cao trừ khi có vấn đề trong quá trình thiết lập.Các tín hiệu điều khiển chính (chương trình, init, thực hiện và CCLK) được chia sẻ trên tất cả các FPGA.Khi chương trình xuống thấp, tất cả các chip đã sẵn sàng cho cấu hình.Dữ liệu chảy từ chip đầu tiên của Dout đến chip tiếp theo D0 D0 D0 D7, cho phép chuỗi cúc của nhiều thiết bị.Tín hiệu đồng hồ CCLK giữ mọi thứ đồng bộ.Thiết lập này rất hữu ích khi một số FPGA cần được lập trình một cách nhanh chóng và theo đúng thứ tự.

Thông số kỹ thuật XCS20-3TQ144I

Kiểu	Tham số
Nhà sản xuất	AMD/Xilinx
Loạt	Spartan®
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Số lượng phòng thí nghiệm/CLB	400
Số lượng các yếu tố/ô logic	950
Tổng số RAM bit	12800
Số lượng I/O.	113
Số lượng cổng	20000
Điện áp - Cung cấp	4,5V ~ 5,5V
Loại gắn kết	Núi bề mặt
Nhiệt độ hoạt động	-40 ° C ~ 100 ° C (TJ)
Gói / trường hợp	144-lqfp
Gói thiết bị nhà cung cấp	144-TQFP (20x20)
Số sản phẩm cơ sở	XCS20

Các ứng dụng XCS20-3TQ144I

Xử lý tín hiệu số (DSP)

XCS20-3TQ144I có khả năng xử lý các tính toán dữ liệu, làm cho nó phù hợp với các tác vụ DSP như lọc, tăng cường âm thanh và xử lý luồng video.Vải FPGA của nó cho phép tạo ra các đường ống logic tùy chỉnh xử lý hiệu quả khối lượng công việc nặng về số học, phổ biến trong điều chế âm thanh, giảm nhiễu và hệ thống hủy tiếng vang.Bạn có thể điều chỉnh các khối xử lý trực tiếp trong phần cứng, đảm bảo độ trễ thấp hơn và hiệu suất tốt hơn so với sử dụng các bộ vi điều khiển truyền thống hoặc bộ xử lý đa năng.

Hệ thống truyền thông

Trong các nền tảng truyền thông, FPGA này hỗ trợ việc thực hiện các giao thức khác nhau được sử dụng trong truyền dữ liệu, điều chế và phát hiện/sửa lỗi lỗi.Cho dù trong các hệ thống có dây như Ethernet hoặc trong các mô-đun truyền không dây, XCS20-3TQ144I cung cấp cơ sở hạ tầng logic đáng tin cậy để các chức năng nhạy cảm với thời gian và phân biệt giao thức.Các chân I/O có thể định cấu hình và phản hồi logic xác định làm cho nó lý tưởng để xử lý bắt tay, đóng khung, định tuyến gói và giải mã tín hiệu điều khiển trong phần cứng giao tiếp tùy chỉnh.

Hệ thống kiểm soát và tự động hóa công nghiệp

Trong các ứng dụng tự động hóa, robot hoặc điều khiển động cơ của nhà máy, XCS20-3TQ144I cung cấp khả năng xử lý và thời gian mạnh mẽ để quản lý đầu vào cảm biến và đầu ra bộ truyền động.Bạn có thể thiết kế các vòng điều khiển chính xác để đảm bảo chuyển động đồng bộ và phản hồi phản hồi nhanh chóng, tuyệt vời trong các máy CNC, băng tải và hệ thống PLC.Phạm vi nhiệt độ công nghiệp của thiết bị đảm bảo độ bền và hiệu suất của nó trong môi trường hoạt động khắc nghiệt.

Hệ thống thu thập dữ liệu

Khả năng xử lý song song của FPGA, giúp nó hiệu quả trong việc thu thập và xử lý khối lượng lớn dữ liệu từ bộ chuyển đổi tương tự sang kỹ thuật số (ADC), cảm biến hoặc các thiết bị đo lường khác.Điều này có giá trị trong các thiết bị khoa học và giám sát môi trường trong đó dữ liệu phải được xử lý và phân tích tại chỗ trước khi được ghi lại hoặc truyền tải.Khả năng tùy chỉnh logic cho phép lọc, nén và định dạng các luồng cảm biến.

Xử lý hình ảnh và video

Trong các ứng dụng tập trung vào hình ảnh như giám sát, hình ảnh y tế và thị giác máy, XCS20-3TQ144I có thể xử lý dữ liệu trực quan.Nó hỗ trợ phát hiện cạnh, theo dõi đối tượng hoặc chức năng thao tác pixel trực tiếp trong phần cứng.Điều này loại bỏ các nút thắt xử lý mà CPU có mục đích chung trong các nhiệm vụ tốc độ cao và cho phép hiệu suất tốt hơn trong các ứng dụng yêu cầu thời gian phản ứng nhanh, chẳng hạn như hệ thống kiểm tra tự động.

Thiết bị kết nối mạng

Được sử dụng trong bộ định tuyến, công tắc và bộ điều khiển giao diện mạng, FPGA có thể quản lý chuyển đổi gói, dịch giao thức và quản lý bộ đệm.Bạn có thể giảm tải các chức năng cụ thể như kiểm tra tiêu đề hoặc xác thực kiểm tra cho FPGA, tối ưu hóa hệ thống để có độ trễ thấp hơn và thông lượng cao hơn.Khả năng tương thích I/O rộng và logic lập trình của nó cũng giúp bạn dễ dàng kết nối giữa các tiêu chuẩn giao tiếp khác nhau.

Điện tử ô tô

Thiết bị này rất phù hợp trong các hệ thống xe như thông tin giải trí, thiết bị bảng điều khiển và Hệ thống hỗ trợ người lái tiên tiến (ADAs).Khả năng chịu được nhiệt độ công nghiệp của nó đảm bảo sự ổn định trong môi trường xe.Các tác vụ như xử lý tín hiệu cho đầu vào camera, tích hợp dữ liệu từ nhiều hệ thống con xe hoặc điều khiển xe buýt giao tiếp trong xe đều có thể được tùy chỉnh trong FPGA này.

Hàng không vũ trụ và phòng thủ

Trong phòng thủ và hệ thống điện tử, trong đó độ tin cậy và hành vi xác định là quan trọng, XCS20-3TQ144I được sử dụng để xử lý tín hiệu radar, giao tiếp được mã hóa và xử lý từ xa.Cấu hình không bay hơi và dung sai bức xạ (ở một mức độ nào đó do kiến ​​trúc đơn giản hơn) làm cho nó phù hợp với các hệ thống bay và các hoạt động quan trọng.

Thiết bị kiểm tra và đo lường

Máy hiện sóng, máy phân tích logic và bộ tạo tín hiệu được hưởng lợi từ hiệu suất và tính chất có thể cấu hình lại của FPGA này.Nó cho phép xây dựng các nền tảng thử nghiệm linh hoạt trong đó các chức năng như kích hoạt, tạo dạng sóng hoặc phân tích tín hiệu có thể được điều chỉnh sau sản xuất bằng cách lập trình lại logic, cải thiện tính linh hoạt và kéo dài tuổi thọ sản phẩm.

XCS20-3TQ144I Các phần tương tự

• XCS20-4TQ144C

XCS20-4TQ144C là một giải pháp thay thế tương thích pin cho XCS20-3TQ144I, được đặt trong cùng một gói TQFP 144 chân và cung cấp cùng một chân I/O và 20.000 cổng hệ thống.Sự khác biệt chính nằm ở cấp độ tốc độ của nó, trong đó chỉ định "-4" cho thấy hiệu suất thấp hơn một chút so với phiên bản "-3".Nó hoạt động trong phạm vi nhiệt độ thương mại (0 ° C đến +85 ° C), khiến nó trở thành một sự thay thế cho các ứng dụng không yêu cầu khả năng chịu đựng môi trường cấp công nghiệp.Đối với các thiết kế kế thừa ưu tiên khả năng tương thích của gói hơn hiệu suất tối đa, thiết bị này cung cấp thay thế thả vào liền mạch.

• XCS20-4PQ208C

Biến thể này có trong gói PQFP 208 chân lớn hơn và hỗ trợ 160 chân I/O, nhiều hơn 113 của XCS20-3TQ144I.Nó giữ lại khả năng logic và cấp tốc độ tương tự (-4), cung cấp khả năng xử lý giống hệt nhau.Số lượng I/O mở rộng của nó làm cho nó lý tưởng cho các thiết kế đòi hỏi nhiều kết nối bên ngoài hơn, chẳng hạn như điều khiển giao diện phức tạp hoặc xử lý song song các đầu vào dữ liệu.Đó là một sự thay thế phù hợp khi bạn cần mở rộng quy mô I/O mà không thay đổi triển khai logic cốt lõi.

• XCS20-4VQ100C

XCS20-4VQ100C là một tùy chọn nhỏ gọn trong gói VQFP 100 chân với 77 chân I/O, duy trì cùng 20.000 cổng hệ thống và cấp tốc độ -4.Mặc dù nó có ít chân hơn, nhưng dấu chân nhỏ hơn của nó là lý tưởng cho các thiết kế bị hạn chế không gian nơi bất động sản bảng bị hạn chế.Điều này làm cho nó trở thành sự thay thế tốt nhất cho những người muốn thu nhỏ phần cứng của họ trong khi bảo tồn chức năng FPGA cốt lõi, đặc biệt là trong các hệ thống nhúng hoặc ứng dụng di động.

Các bước lập trình XCS20-3TQ144I

1. Thiết kế nhập cảnh

Lập trình bắt đầu bằng cách tạo thiết kế mạch kỹ thuật số của bạn bằng ngôn ngữ mô tả phần cứng (HDL) như VHDL hoặc Verilog.Bước này được thực hiện trong bộ phần mềm WebPack của Xilinx ISE, cung cấp một môi trường phát triển tích hợp để viết và quản lý mã FPGA của bạn.Trong giai đoạn này, bạn xác định hành vi của các chức năng logic, thanh ghi, máy trạng thái và giao diện theo yêu cầu của ứng dụng.

2. Tổng hợp và thực hiện

Khi mã HDL được viết, nó phải được tổng hợp.Quá trình này dịch mã cấp cao của bạn thành danh sách mạng cấp cổng phù hợp với các khối logic nội bộ của XCS20-3TQ144I.Sau khi tổng hợp, giai đoạn triển khai ánh xạ danh sách netl vào các tài nguyên vật lý của FPGA.Nó chỉ định các phần tử logic, các tuyến đường kết nối và đảm bảo các ràng buộc thời gian được đáp ứng.Đây là nơi ISE tối ưu hóa thiết kế của bạn cho khu vực, tốc độ hoặc năng lượng tùy thuộc vào cài đặt đã chọn của bạn.

3. Thế hệ bitstream

Sau khi thực hiện, thiết kế được chuyển đổi thành một tệp cấu hình được gọi là bitStream (.bit).Tệp này chứa tất cả các thông tin cần thiết để lập trình FPGA, bao gồm bố cục các khối logic, định tuyến và các bit cấu hình.Bước này rất quan trọng vì BitStream đóng vai trò là cầu nối giữa thiết kế phần mềm của bạn và cấu hình phần cứng.

4. Lập trình FPGA

Để tải BITSTREAM vào FPGA, bạn sẽ sử dụng công cụ phần mềm Impact có trong ISE.Bắt đầu bằng cách kết nối XCS20-3TQ144I với máy tính của bạn thông qua một lập trình viên JTAG tương thích như cáp USB của Nền tảng Xilinx.Launch Impact và nó sẽ phát hiện thiết bị FPGA bằng cách quét ranh giới.Sau đó, gán tệp .bit được tạo của bạn cho thiết bị được phát hiện và bắt đầu quy trình lập trình.Công cụ chuyển bitStream sang thiết bị, định cấu hình logic nội bộ của nó.

5. Xác minh

Sau khi lập trình hoàn tất, hãy xác minh rằng FPGA hoạt động như dự định.Điều này có thể được thực hiện thông qua thử nghiệm chức năng trên bảng phát triển hoặc testbench hoặc bằng cách chạy mô phỏng bên trong ISE bằng cách sử dụng các đầu ra dạng sóng.Nếu đầu ra không đáp ứng mong đợi, hãy quay lại các bước nhập hoặc tổng hợp thiết kế để khắc phục sự cố và sửa đổi logic của bạn.

Kích thước bao bì XCS20-3TQ144I

• Loại gói: 144-TQFP (Gói phẳng Quad phẳng)

• Kích thước cơ thể: 20 mm × 20 mm

• Sân bóng đá (Khoảng cách chì): 0,5 mm

• Loại gắn kết: Núi bề mặt

• Gói/trường hợp: 144-LQFP (Gói Quad Flat cấu hình thấp)

XCS20-3TQ144I Nhà sản xuất

XCS20-3TQ144I ban đầu được sản xuất bởi Xilinx, một công ty hàng đầu trong lĩnh vực các thiết bị logic lập trình được biết đến với công nghệ tiên phong của FPGA.Theo sau việc mua lại của Xilinx bởi Các thiết bị vi mô tiên tiến .AMD ) vào năm 2020, tất cả các sản phẩm của Xilinx FPGA, bao gồm XCS20-3TQ144I, hiện được bán trên thị trường và được hỗ trợ dưới thương hiệu AMD.AMD tiếp tục duy trì di sản đổi mới của Xilinx bằng cách cung cấp hỗ trợ thiết kế mạnh mẽ, quản lý vòng đời dài hạn và tích hợp trong danh mục rộng hơn của các giải pháp điện toán thích ứng.Là nhà sản xuất chính thức, AMD đảm bảo quyền truy cập vào tài liệu, công cụ phần mềm và tài nguyên cần thiết để sử dụng các gia đình Legacy và FPGA hiện tại.

Phần kết luận

XCS20-3TQ144I là một con chip đáng tin cậy và linh hoạt, hoạt động tốt trong nhiều dự án điện tử, đặc biệt là những dự án cần logic cấp trung bình và điều khiển I/O mạnh.Nó có thể xử lý các môi trường khó khăn, hỗ trợ lập trình trong hệ thống và hoạt động tốt cho những thứ như xử lý tín hiệu, máy công nghiệp, hệ thống truyền thông, v.v.Bạn cũng có thể chọn các phiên bản tương tự của chip với nhiều hoặc ít chân tùy thuộc vào nhu cầu thiết kế của bạn.Lập trình nó đơn giản bằng cách sử dụng các công cụ Xilinx.Mặc dù từ một gia đình FPGA lớn tuổi, nhưng ngày nay vẫn hữu ích và được AMD hỗ trợ đầy đủ, công ty hiện quản lý tất cả các chip Xilinx.

Biểu dữ liệu PDF

XCS20-3TQ144I DATASHEETS:

Xilinx Reach211 Cert.pdf

Spartan, Virtex FPGA/SCD 18/tháng 10/2010.pdf
