TMS320C6713BZDP225 Hướng dẫn DSP: Các tính năng, Pinout, Ứng dụng, Giải pháp thay thế và Biện pháp

Hướng dẫn này là tất cả về TMS320C6713BZDP225, bộ xử lý tín hiệu số tốc độ cao (DSP).Nó giải thích cách thức hoạt động của chip, những gì nó sử dụng và tại sao nó lại là một lựa chọn mạnh mẽ cho các công việc cần xử lý nhanh và chính xác.Hướng dẫn bao gồm các tính năng khóa Chip Chip như tốc độ 225 MHz, hỗ trợ điểm nổi, bộ nhớ lớn và các công cụ tích hợp hữu ích như cổng âm thanh và giao diện bộ nhớ.Nó cũng chỉ ra cách kết nối nó, cách lập trình từng bước, nơi nó có thể được sử dụng và những phần tương tự khác bạn có thể chọn nếu cần.

Danh mục

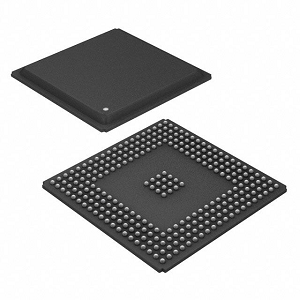

TMS320C6713BZDP225 Tổng quan

Các TMS320C6713BZDP225 là một bộ xử lý tín hiệu số điểm nổi mạnh mẽ (DSP) được thiết kế để xử lý các nhiệm vụ có tốc độ cao và có độ chính xác cao.Thuộc nền tảng DSP TMS320C6000 ™, cụ thể là họ C67X, chip này hoạt động với tốc độ đồng hồ 225 MHz và cung cấp tới 1350 MFLOps và 1800 MIP của công suất xử lý.Được xây dựng xung quanh một kiến ​​trúc từ hướng dẫn rất dài (VLIW), nó có thể thực hiện tối đa tám hướng dẫn song song cho mỗi chu kỳ.Thiết bị tích hợp 264 KB RAM trên chip và hỗ trợ bộ nhớ ngoài như SRAM và SDRAM thông qua giao diện bộ nhớ ngoài 32 bit (EMIF).Nó cũng cung cấp hỗ trợ ngoại vi mạnh mẽ, bao gồm các cổng nối tiếp âm thanh đa kênh (MCASP), các cổng nối tiếp được đệm (MCBSP), giao diện cổng máy chủ 16 bit (HPI) và bộ điều khiển EDMA 16 kênh để chuyển động dữ liệu hiệu quả.

Đảm bảo các đơn đặt hàng số lượng lớn của bạn của TMS320C6713BZDP225 ngay hôm nay để giữ cho các dự án của bạn hoạt động không chậm trễ.

Các mô hình CAD TMS320C6713BZDP225

Biểu tượng TMS320C6713BZDP225

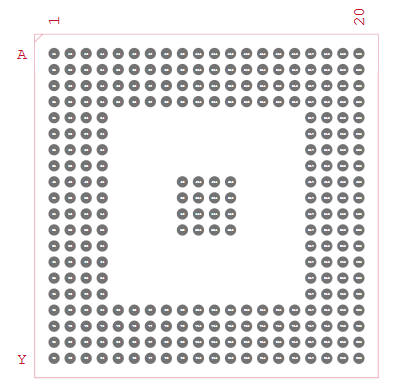

TMS320C6713BZDP225 Dấu chân

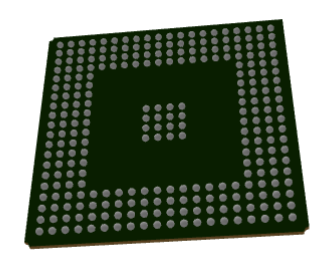

Mô hình 3D TMS320C6713BZDP225

TMS320C6713BZDP225 Các tính năng

Kiến trúc cốt lõi: Bộ xử lý dựa trên kiến ​​trúc VLIW, cho phép nó thực thi tối đa tám hướng dẫn song song trong mỗi chu kỳ đồng hồ.Kiến trúc này tối đa hóa thông lượng và hiệu quả, làm cho chip phù hợp cho các ứng dụng chuyên sâu tính toán như xử lý và phân tích tín hiệu.

Tốc độ đồng hồ: Hoạt động ở tần số 225 MHz, chip cung cấp khả năng xử lý tốc độ cao.Tốc độ xung nhịp này đảm bảo sự đánh đổi cân bằng giữa hiệu suất và mức tiêu thụ năng lượng, tốt trong các hệ thống nhúng và công nghiệp.

Hiệu suất: Với khả năng thực hiện tới 1350 triệu hoạt động dấu phẩy động mỗi giây (MFLOPS) và 1800 triệu hướng dẫn mỗi giây (MIP), DSP này xử lý các thuật toán phức tạp và tính toán số quy mô lớn một cách hiệu quả.

Bộ nhớ trên chip: Bộ xử lý tích hợp 264 kb bộ nhớ trên chip nhanh.Điều này cho phép truy cập nhanh vào dữ liệu và hướng dẫn quan trọng, giảm độ trễ và cải thiện tốc độ thực hiện.

Giao diện bộ nhớ bên ngoài: Một giao diện bộ nhớ ngoài 32 bit chuyên dụng (EMIF) hỗ trợ một loạt các thiết bị bộ nhớ ngoài, bao gồm SRAM, SDRAM và Flash.Điều này cho phép hệ thống mở rộng dung lượng bộ nhớ dựa trên các yêu cầu ứng dụng.

Điện áp hoạt động: CHIP hoạt động trên điện áp lõi thấp là 1,26V để giảm thiểu việc sử dụng năng lượng, đồng thời duy trì khả năng tương thích với các tiêu chuẩn I/O 3,3V, phổ biến trong nhiều hệ thống nhúng.

Các cổng nối tiếp âm thanh đa kênh: Nó bao gồm hai giao diện MCASP để truyền và nhận dữ liệu âm thanh đa kênh.Các cổng này rất quan trọng trong các ứng dụng như pha trộn âm thanh, nhận dạng giọng nói và xử lý nhạc kỹ thuật số.

Các cổng nối tiếp được đệm đa kênh : Hai MCBSP cung cấp giao tiếp nối tiếp tốc độ cao để giao tiếp với codec, cảm biến kỹ thuật số hoặc các thiết bị nối tiếp khác.Họ cung cấp sự linh hoạt trong việc truyền cả dữ liệu âm thanh và điều khiển.

Giao diện cổng máy chủ (HPI): HPI 16 bit cho phép kênh liên lạc nhanh và trực tiếp giữa DSP và bộ xử lý máy chủ, cho phép trao đổi dữ liệu hiệu quả trong quá trình gỡ lỗi hoặc hoạt động của hệ thống.

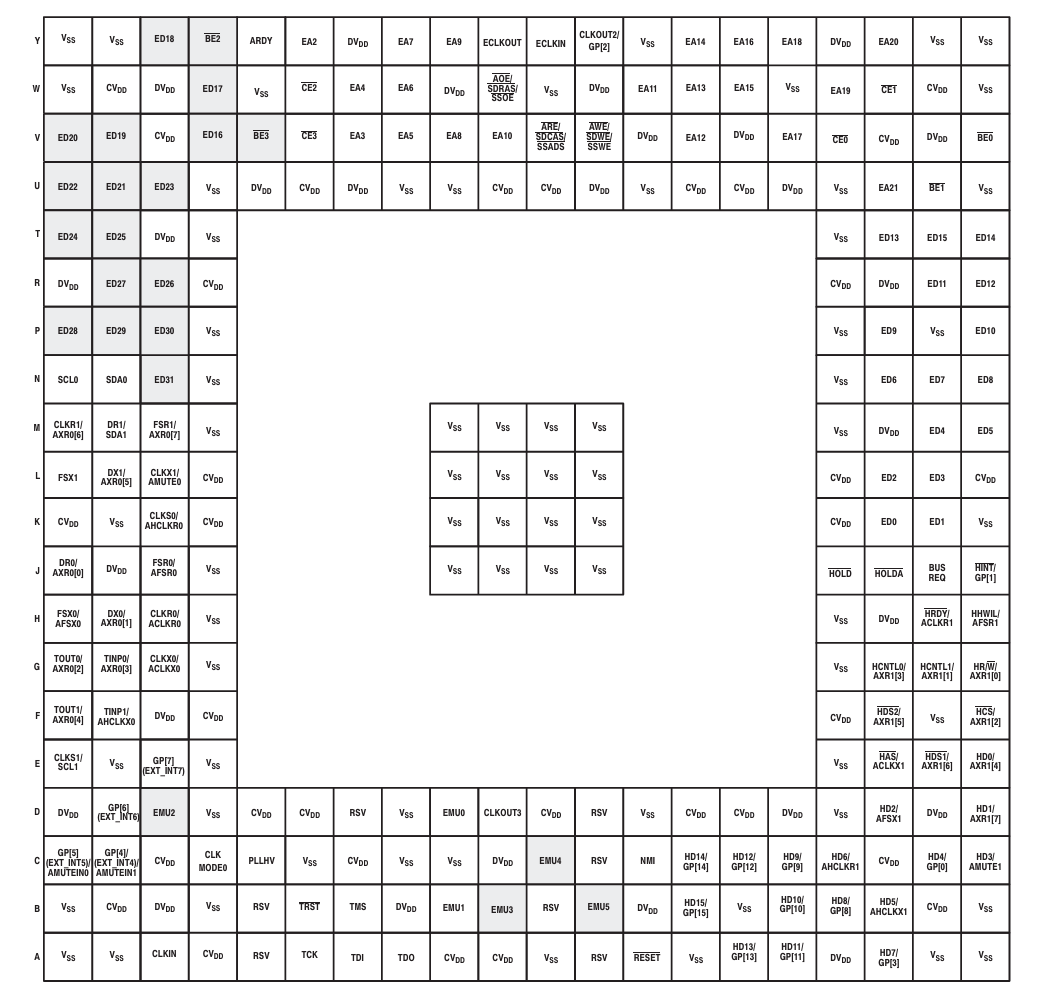

TMS320C6713BZDP225 Sơ đồ pinout

Biểu đồ pinout này cho thấy cách mỗi kết nối (hoặc bóng Ball Ball) được sắp xếp ở dưới cùng của chip TMS320C6713BZDP225, sử dụng gói BGA 225 bóng.Các hàng (a đến y) và các cột (1 đến 15) tạo thành một lưới và mỗi hình vuông hiển thị chức năng hoặc nguồn điện nào được gán cho vị trí đó.Chip có nhiều chân năng lượng như VSS (mặt đất) và CVDD hoặc DVDD (nguồn điện), được trải đều để giữ cho chip được cung cấp đều.Các chân như Clkin, Reset, TMS, TDI và TDO gần đáy được sử dụng để lập trình và gỡ lỗi với JTAG.

Các chân khác kết nối bộ xử lý với các bộ phận bên ngoài như bộ nhớ và các thiết bị khác.Chúng bao gồm các dòng địa chỉ (EAX), dòng dữ liệu (EDX), chọn chip (CEX) và tín hiệu điều khiển (giữ, busreq, v.v.).Bạn cũng sẽ thấy các chân cho giao tiếp nối tiếp như MCBSP và I/OS có mục đích chung (GPIO), làm cho chip linh hoạt cho nhiều thiết kế.Ở giữa chip, có nhiều chân VSS và VDD được nhóm lại với nhau để giúp cân bằng nhiệt ổn định và cân bằng nhiệt.Bố cục này giúp bộ xử lý chạy trơn tru, đặc biệt là vì nó được thiết kế cho các tác vụ xử lý tín hiệu số tốc độ cao.

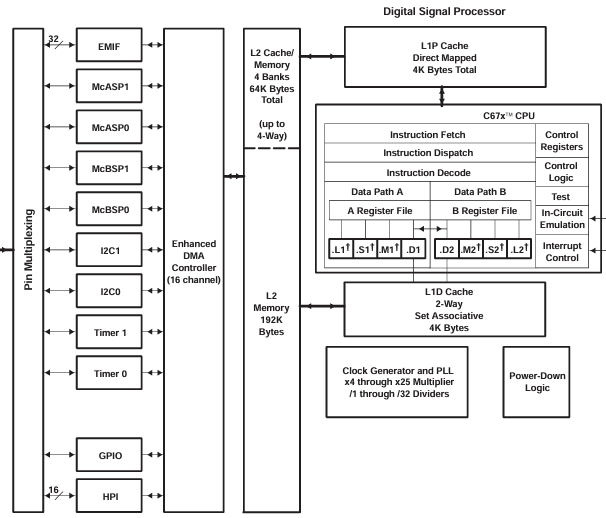

TMS320C6713B Sơ đồ khối chức năng

Sơ đồ khối chức năng của TMS320C6713B, bao gồm TMS320C6713BZDP225, cho thấy cách bộ xử lý tín hiệu số (DSP) này hoạt động và kết nối với các thành phần khác.Tại trung tâm là lõi CPU C67x+, sử dụng một loại thiết kế đặc biệt gọi là VLIW (từ hướng dẫn rất dài).Điều này cho phép nó chạy tối đa tám hướng dẫn cùng một lúc, làm cho nó rất nhanh đối với các tác vụ như xử lý âm thanh hoặc tín hiệu.Bộ xử lý có hai đường dẫn dữ liệu chính, đường dẫn A và đường dẫn B, mỗi đường có bộ thanh ghi và đơn vị riêng để xử lý các hoạt động toán học và logic.Điều này giúp bộ xử lý xử lý các tính toán phức tạp một cách nhanh chóng và hiệu quả.

Đối với bộ nhớ, DSP bao gồm bộ đệm L1 cho các hướng dẫn và dữ liệu (mỗi bộ nhớ 4kb) và bộ nhớ L2 lớn hơn (192kb), có thể hoạt động như bộ đệm hoặc được sử dụng trực tiếp.Ngoài ra còn có bộ điều khiển bộ nhớ cache/bộ nhớ quản lý tối đa bốn khối bộ nhớ 64kb, giúp tăng tốc độ truy cập dữ liệu.ChIP bao gồm bộ điều khiển DMA với 16 kênh để di chuyển dữ liệu giữa bộ nhớ và thiết bị ngoại vi mà không làm chậm CPU.Nó hỗ trợ các giao diện khác nhau như EMIF cho bộ nhớ ngoài, MCASP và MCBSP để giao tiếp nối tiếp, I2C, Timers, GPIO và HPI cho tương tác máy chủ.Chúng được kết nối bằng cách sử dụng ghép kênh pin, cho phép cấu hình linh hoạt dựa trên nhu cầu của dự án.Nó cũng có một hệ thống đồng hồ với PLL điều chỉnh tốc độ bằng cách nhân hoặc chia đồng hồ đầu vào và logic giảm nguồn để tiết kiệm năng lượng.Để gỡ lỗi và kiểm soát hệ thống, nó bao gồm mô phỏng trong mạch và điều khiển ngắt.

Thông số kỹ thuật TMS320C6713BZDP225

Kiểu	Tham số
Nhà sản xuất	Công cụ Texas
Loạt	TMS320C67X
Bao bì	Khay
Trạng thái một phần	Tích cực
Kiểu	Điểm nổi
Giao diện	Giao diện máy chủ, I2C, MCASP, MCBSP
Tốc độ đồng hồ	225 MHz
Bộ nhớ không bay hơi	Bên ngoài
RAM trên chip	264kb
Điện áp - I/O.	3.30v
Điện áp - Lõi	1.26V
Nhiệt độ hoạt động	0 ° C ~ 90 ° C (TC)
Loại gắn kết	Núi bề mặt
Gói / trường hợp	272-bbga
Gói thiết bị nhà cung cấp	272-BGA (27x27)
Số sản phẩm cơ sở	TMS320

Ứng dụng TMS320C6713BZDP225

Xử lý âm thanh

TMS320C6713BZDP225 được sử dụng rộng rãi trong các hệ thống âm thanh do hiệu suất và khả năng xử lý điểm nổi cao của nó.Đó là lý tưởng cho các nhiệm vụ như cân bằng, lọc, hủy tiếng vang, tạo hiệu ứng âm thanh và điều khiển phạm vi động trong máy trộn kỹ thuật số, bộ xử lý hiệu ứng và thiết bị studio.Hỗ trợ của nó cho các cổng nối tiếp đa kênh (MCASP và MCBSP) làm cho nó hoàn hảo cho các hoạt động đầu vào/đầu ra âm thanh, hệ thống nhận dạng giọng nói, nhạc cụ kỹ thuật số và hệ thống tăng cường âm thanh chất lượng cao.

Viễn thông

Trong lĩnh vực viễn thông, DSP này đóng vai trò trong việc xử lý các luồng dữ liệu tốc độ cao và các sơ đồ điều chế phức tạp.Nó được sử dụng trong xử lý băng cơ sở trong các trạm cơ sở tế bào và modem.Khả năng quản lý của bộ xử lý để quản lý các thuật toán nâng cao để sửa lỗi, triệt tiêu vang và nén dữ liệu đảm bảo truyền tải và truyền dữ liệu đáng tin cậy trên các mạng.Nó cũng hỗ trợ các tác vụ định hình lưu lượng truy cập và xử lý gói trong các bộ định tuyến và chuyển đổi, góp phần vào các hệ thống truyền thông hiệu quả và thông minh.

Hình ảnh y tế

TMS320C6713BZDP225 được sử dụng trong các thiết bị y tế như máy siêu âm, CT và MRI.Nó cho phép xử lý nhanh dữ liệu hình ảnh, thực hiện các chức năng như giảm nhiễu, tăng cường cạnh và tái tạo hình ảnh kịp thời.Với các đơn vị số học mạnh mẽ và khả năng xử lý bộ nhớ, DSP này giúp cải thiện độ rõ hình ảnh và giảm sự chậm trễ chẩn đoán.Khả năng đáp ứng của nó rất quan trọng đối với các ứng dụng trong đó các quy trình theo dõi bệnh nhân hoặc hướng dẫn hình ảnh rất nhạy cảm với thời gian.

Tự động hóa công nghiệp

Trong môi trường kiểm soát công nghiệp, DSP này được tin cậy cho điều khiển động cơ, robot và giám sát chính xác.Nó xử lý dữ liệu cảm biến từ động cơ và bộ truyền động để đảm bảo điều khiển chuyển động chính xác, điều này rất quan trọng đối với máy móc CNC, dây chuyền lắp ráp và robot.Xử lý tín hiệu nhanh của nó cho phép các hệ thống kiểm soát phản hồi đáng tin cậy, đảm bảo hiệu quả năng lượng và an toàn hoạt động.Thiết bị này cũng được sử dụng trong các mạng cảm biến thông minh để thực hiện phân tích dữ liệu cục bộ và giảm tải trên các hệ thống tập trung.

Hệ thống ô tô

Trong các phương tiện hiện đại, DSP này hỗ trợ cả ứng dụng thông tin giải trí và an toàn.Nó xử lý xử lý dữ liệu âm thanh và video cho các hệ thống giải trí xe hơi, bao gồm khử tiếng ồn và tăng cường âm thanh.Hơn nữa, nó xử lý dữ liệu cảm biến trong Hệ thống hỗ trợ trình điều khiển nâng cao (ADA), giúp phát hiện đối tượng, cảnh báo khởi hành làn đường và kiểm soát thích ứng.Độ tin cậy và tốc độ của nó làm cho nó phù hợp cho các nhiệm vụ trong các thiết bị điện tử ô tô.

Quân đội và hàng không vũ trụ

TMS320C6713BZDP225 được sử dụng trong các hệ thống truyền thông radar, sonar và an toàn trong các ứng dụng quốc phòng.Nó xử lý phát hiện tín hiệu, lọc nhiễu và phân tích dạng sóng cho các hệ thống giám sát và nhắm mục tiêu.Trong không gian vũ trụ, nó hỗ trợ giải mã tín hiệu truyền thông vệ tinh và xử lý từ xa.Khả năng của bộ xử lý để chịu được tải dữ liệu đòi hỏi và cung cấp đầu ra đảm bảo độ tin cậy của nó trong môi trường gồ ghề và cổ phần cao.

TMS320C6713BZDP225 Các phần tương tự

• TMS320C6713BGDP225

TMS320C6713BGDP225 là một biến thể gần gũi của TMS320C6713BZDP225, chia sẻ cùng tốc độ xung nhịp 225 MHz và gói BGA 272 bóng.Sự khác biệt chính nằm ở bao bì bên trong hoặc sự khác biệt sản xuất nhỏ (thường liên quan đến phân loại nhiệt độ hoặc các lựa chọn vật liệu) có thể ảnh hưởng đến chuỗi cung ứng hoặc tuân thủ quy định cho một số môi trường nhất định.Vì nó cung cấp hiệu suất giống hệt nhau và khả năng tương thích pin, nó đóng vai trò là sự thay thế trực tiếp, khiến nó trở thành một trong những lựa chọn thay thế thuận tiện nhất nếu BZDP225 không có sẵn.

• TMS320C6713BZDP300

TMS320C6713BZDP300 tăng hiệu suất với tốc độ đồng hồ nhanh hơn 300 MHz trong khi duy trì cùng một gói BGA và các yêu cầu điện áp.Tốc độ xử lý tăng này cho phép thực hiện nhanh hơn các thuật toán dấu phẩy động, rất lý tưởng cho các ứng dụng yêu cầu thông lượng cao hơn như xử lý âm thanh nâng cao hoặc thu thập dữ liệu.Đối với những người muốn nâng cao hiệu suất hệ thống mà không cần thiết kế lại phần cứng, đây là một bản nâng cấp vượt trội so với phiên bản 225 MHz.

• TMS320C6713BGDP300

TMS320C6713BGDP300 cung cấp công suất xử lý 300 MHz tương tự như BZDP300, nhưng giống như BGDP225, nó có thể kết hợp sự khác biệt nhỏ trong bao bì hoặc vật liệu lắp ráp bên trong.Nó vẫn tương thích với pin và giống hệt nhau về mặt chức năng trong hầu hết các trường hợp ứng dụng.Điều này làm cho nó trở thành một giải pháp thay thế hiệu suất cao tuyệt vời, đặc biệt là đối với các môi trường công nghiệp hoặc quy định, nơi có thể cần phải có sự linh hoạt và tuân thủ thành phần.

TMS320C6713BZDP225 Các bước lập trình

1. Thiết lập môi trường phát triển

Để bắt đầu lập trình TMS320C6713BZDP225, bạn phải cài đặt Code Composer Studio (CCS), Môi trường phát triển tích hợp chính thức của Texas Cụ (IDE).Môi trường này hỗ trợ biên dịch, gỡ lỗi và quản lý các dự án DSP.Kết nối Bộ khởi động DSP (DSK) hoặc bất kỳ bảng phát triển được hỗ trợ nào thông qua USB hoặc giao diện JTAG với PC của bạn.Đảm bảo rằng bảng được cấp nguồn đúng cách và các trình điều khiển được cài đặt chính xác.Khi CCS nhận ra kết nối phần cứng, bạn đã sẵn sàng định cấu hình không gian làm việc dự án của mình.

2. Tạo và định cấu hình một dự án mới

Khởi chạy CCS và tạo một dự án mới dành riêng cho thiết bị TMS320C6713.Chọn cấu hình mục tiêu thích hợp, cụ thể chọn lõi DSP C6713.Sau đó, định cấu hình cài đặt trình biên dịch và trình liên kết, chúng bao gồm xác định các phần bộ nhớ, chỉ định bao gồm các thư mục và điều chỉnh các cờ tối ưu hóa.Nếu bạn đang sử dụng bất kỳ thư viện của bên thứ ba hoặc hạt nhân DSP/BIOS TI, đây cũng là giai đoạn mà bạn thêm chúng vào môi trường dự án.

3. Phát triển mã ứng dụng của bạn

Bây giờ nó thời gian để viết ứng dụng thực tế.Mã có thể được viết bằng C để đơn giản hoặc trong lắp ráp để có hiệu suất tối đa.C6713 hỗ trợ thực hiện các thuật toán DSP hiệu quả cao và TI cung cấp các thư viện DSP được tối ưu hóa (ví dụ: DSPLIB, IMGLIB) để tăng tốc độ phát triển.Đảm bảo thiết kế với quản lý bộ nhớ trong tâm trí, sử dụng RAM nội bộ một cách hiệu quả trong khi tổ chức dữ liệu lớn hơn trong bộ nhớ ngoài thông qua Emif.Xử lý tín hiệu thường liên quan đến thực thi vòng lặp nhanh, xử lý bộ đệm và quản lý ngắt, vì vậy cấu trúc logic của bạn cho phù hợp.

4. Xây dựng và gỡ lỗi ứng dụng

Với mã nguồn đã sẵn sàng, hãy sử dụng CCS để xây dựng dự án.Quá trình xây dựng biên dịch mã và liên kết nó để tạo tệp thực thi (.out).Tải đầu ra này vào DSP thông qua CCS.Sau đó, bạn có thể bắt đầu quá trình gỡ lỗi bằng các công cụ CCS, đặt các điểm dừng, xem các biến, kiểm tra thanh ghi và bước qua các hướng dẫn.Bước này rất quan trọng để bắt các vấn đề logic hoặc thời gian, đặc biệt là trong các tác vụ xử lý tín hiệu.

5. Kiểm tra và tối ưu hóa

Khi chương trình của bạn chạy mà không có lỗi, hãy thực hiện kiểm tra chức năng để đảm bảo nó hoạt động như dự định trong các trường hợp sử dụng thực tế.Sử dụng các công cụ định hình và điểm chuẩn CCS để đo các số liệu hiệu suất như chu kỳ hướng dẫn, sử dụng bộ nhớ và độ trễ xử lý.Dựa trên những hiểu biết này, tối ưu hóa mã của bạn về tốc độ thực thi và hiệu quả tài nguyên.Các kỹ thuật tối ưu hóa phổ biến bao gồm không có vòng lặp, giảm thiểu truy cập bộ nhớ và khai thác kiến ​​trúc hướng dẫn song song của lõi DSP VLIW.

6. Triển khai ứng dụng

Sau khi thử nghiệm và tối ưu hóa, chuẩn bị bản dựng sẵn sàng sản xuất cuối cùng.Nếu DSP sẽ chạy độc lập, bạn sẽ cần lập trình ứng dụng vào bộ nhớ flash không bay hơi để nó khởi động tự động khi bật nguồn.Bước này có thể yêu cầu các công cụ như lập trình viên flash hoặc cấu hình bootloader.Cuối cùng, ghi lại quy trình thiết lập, bản đồ bộ nhớ, cấu trúc mã nguồn và hành vi hệ thống để hỗ trợ phát triển trong tương lai, cập nhật hoặc nhu cầu gỡ lỗi.

TMS320C6713BZDP225 Ưu điểm

Độ chính xác dấu phẩy động

TMS320C6713BZDP225 cung cấp hỗ trợ gốc cho các hoạt động nổi, điều này làm cho nó khác biệt với nhiều DSP điểm cố định.Khả năng này đơn giản hóa rất nhiều sự phát triển của các thuật toán toán học phức tạp bằng cách loại bỏ sự cần thiết phải mở rộng thủ công và quản lý số học điểm cố định.Độ chính xác của điểm nổi có giá trị khi làm việc với phạm vi động rộng hoặc dữ liệu nhạy cảm, đảm bảo kết quả vừa chính xác hơn và dễ dàng hơn để xác nhận trong thử nghiệm.

Kiến trúc hiệu quả

Tại cốt lõi của TMS320C6713BZDP225 là một kiến ​​trúc từ hướng dẫn rất dài (VLIW) cho phép bộ xử lý thực thi tối đa tám hướng dẫn đồng thời cho mỗi chu kỳ đồng hồ.Sự song song này thúc đẩy thông lượng thực chất, làm cho chip phù hợp với các ứng dụng nặng tính toán như FFT, lọc hoặc vòng điều khiển thích ứng. Điều này có nghĩa là khả năng thực hiện các thuật toán nâng cao hơn trong các ràng buộc thời gian chặt chẽ hơn, tối ưu hóa hiệu suất hệ thống tổng thể mà không cần nhiều bộ xử lý hoặc hợp tác.Kiến trúc được thiết kế để tận dụng sự song song cấp độ hướng dẫn một cách hiệu quả, giúp giảm độ trễ và cải thiện tốc độ thực hiện.

Tích hợp ngoại vi mạnh mẽ

DSP được xây dựng với I/O đa năng và các khả năng giao tiếp bộ nhớ, bao gồm các cổng nối tiếp âm thanh đa kênh (MCASP), các cổng nối tiếp được đệm đa kênh (MCBSP) và giao diện bộ nhớ ngoài 32 bit mạnh mẽ (EMIF).Các giao diện này giúp dễ dàng tích hợp với các thiết bị bên ngoài khác nhau như codec âm thanh, cảm biến, bộ chuyển đổi dữ liệu hoặc bộ nhớ RAM/flash bên ngoài.Các thiết bị ngoại vi tích hợp làm giảm nhu cầu về logic keo bên ngoài hoặc bộ xử lý, giúp hợp lý hóa thiết kế hệ thống và chi phí phát triển thấp hơn.

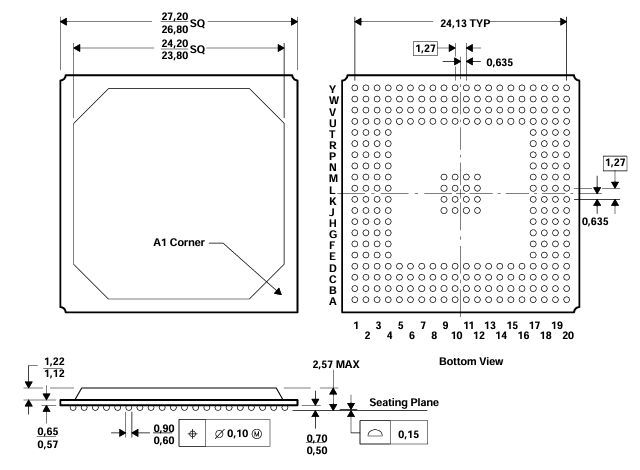

Kích thước bao bì TMS320C6713BZDP225

• Loại gói: Mảng lưới bóng nhựa (PBGA)

• Kích thước cơ thể:

Danh nghĩa: 24,20 mm × 24,20 mm

Tối thiểu: 23,80 mm × 23,80 mm

Tối đa: 24,20 mm × 24,20 mm (cạnh ngoài)

• Bóng sân: 1,27 mm điển hình

• Đường kính bóng: 0,90 mm (danh nghĩa), 0,60 mm (phút)

• Chiều cao gói: 1,22 mm (tối đa), 1,12 mm (phút)

• Máy bay chỗ ngồi đến trung tâm bóng: 0,15 mm

• Mảng bóng: Lưới 20 × 20 với một số vị trí bị thiếu (tổng số 272 quả bóng)

• Gói mã phác thảo: S-PBGA-N272

Đề cương gói

Nhà sản xuất TMS320C6713BZDP225

TMS320C6713BZDP225 được sản xuất bởi Công cụ Texas (TI), một nhà lãnh đạo được công nhận trên toàn cầu trong ngành công nghiệp bán dẫn.Có trụ sở tại Dallas, Texas, TI đã xây dựng một danh tiếng lâu dài cho sự đổi mới trong các công nghệ xử lý tương tự và nhúng.Với nhiều thập kỷ chuyên môn trong xử lý tín hiệu số, TI đã phát triển nền tảng DSP TMS320C6000 ™ (theo đó loạt C6713 được ra mắt) để giải quyết các nhu cầu điện toán phức tạp trong các ngành công nghiệp.Là nhà sản xuất, TI đảm bảo kiểm soát chất lượng nghiêm ngặt, tài liệu rộng rãi và hỗ trợ công cụ phần mềm tiếp tục thông qua hệ sinh thái của nó, bao gồm Code Composer Studio và các thư viện DSP được tối ưu hóa.Nhiều người tin tưởng không chỉ đối với phần cứng hiệu suất cao như TMS320C6713BZDP225, mà còn về độ tin cậy và tính khả dụng lâu dài mà các ứng dụng công nghiệp và quan trọng.

Phần kết luận

TMS320C6713BZDP225 là một DSP mạnh mẽ có thể xử lý các nhiệm vụ nặng như xử lý âm thanh, tín hiệu giao tiếp, hình ảnh y tế và máy thông minh.Nó hoạt động nhanh, xử lý các số một cách chính xác và dễ dàng kết nối với bộ nhớ và các thiết bị khác.Nó được sử dụng trong nhiều lĩnh vực như âm thanh, viễn thông, chăm sóc sức khỏe, nhà máy, xe hơi và hệ thống phòng thủ.Nó cũng đi kèm với hỗ trợ tốt, các công cụ để phát triển và độ tin cậy lâu dài.Nhìn chung, nó là một lựa chọn thông minh và đáng tin cậy cho các dự án phức tạp cần xử lý mạnh mẽ.
