Bộ ngắt mạch thu nhỏ (MCB): Nguyên lý làm việc, loại, xếp hạng và hướng dẫn lựa chọn

Bài viết này giúp bạn hiểu cầu dao thu nhỏ (MCB) là gì và nó bảo vệ mạch điện khỏi quá tải và ngắn mạch như thế nào.Bạn sẽ tìm hiểu các bộ phận chính của nó, cách thức hoạt động và lý do tại sao nó ngắt nguồn khi có lỗi.Nó cũng giải thích các loại đường cong hành trình, cấu hình cực và xếp hạng khả năng cắt.Cuối cùng, bạn sẽ thấy các ứng dụng phổ biến và cách chọn MCB chính xác cho mạch điện.

Danh mục

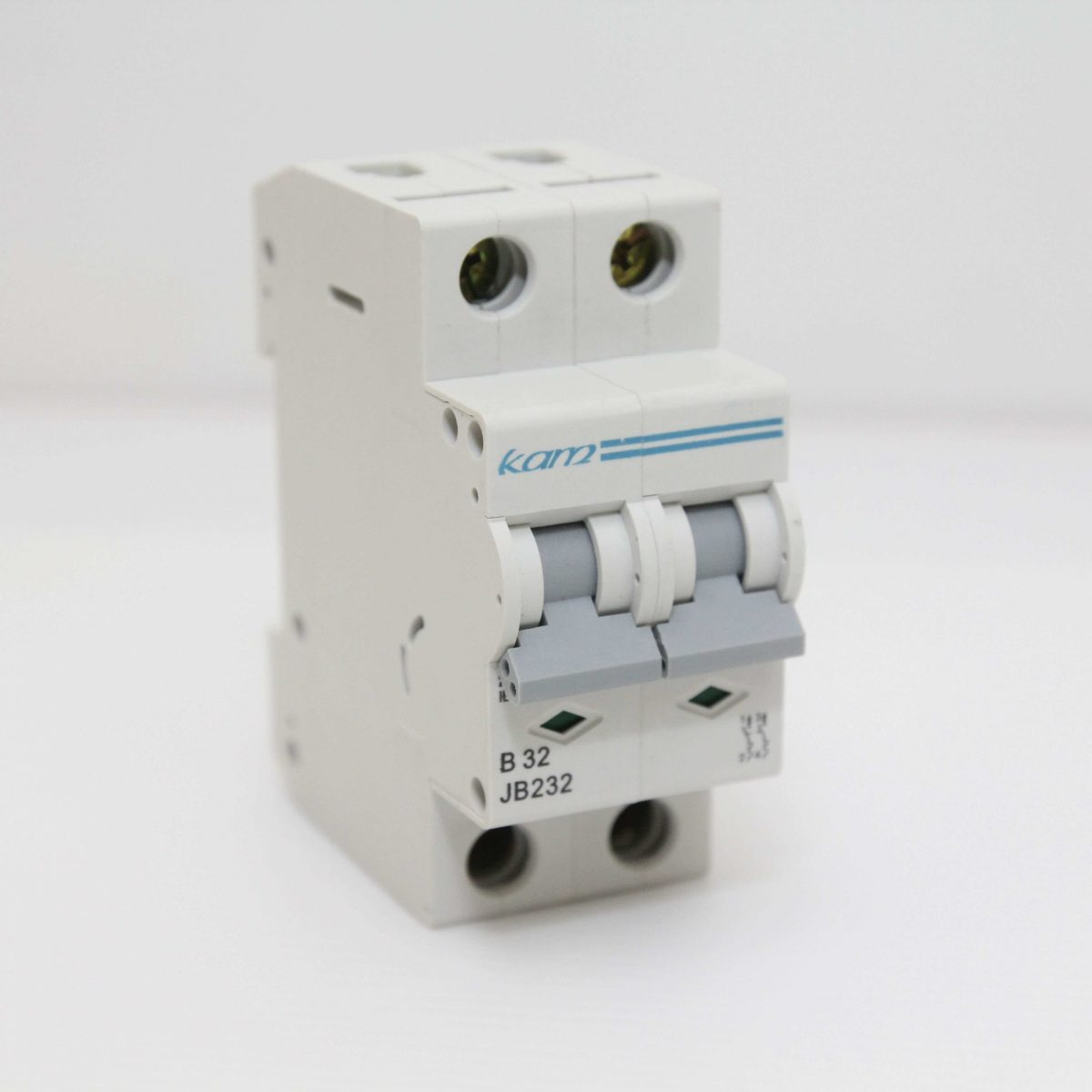

Hình 1. Bộ ngắt mạch thu nhỏ (MCB)

Bộ ngắt mạch thu nhỏ là gì?

Bộ ngắt mạch thu nhỏ (MCB) là một thiết bị bảo vệ điện tự động được sử dụng để dừng dòng điện quá mức trong mạch.Mục đích chính của nó là bảo vệ dây dẫn và thiết bị được kết nối khỏi hư hỏng do quá tải hoặc đoản mạch.Khi xuất hiện dòng điện bất thường, MCB sẽ ngắt nguồn điện để đảm bảo an toàn cho việc lắp đặt.Không giống như cầu chì, nó có thể được đặt lại và sử dụng lại sau khi hết lỗi.Do khả năng bảo vệ có thể tái sử dụng này, MCB được sử dụng rộng rãi trong gia đình, tòa nhà và các bảng điện nhỏ.

Cấu tạo của một bộ ngắt mạch thu nhỏ

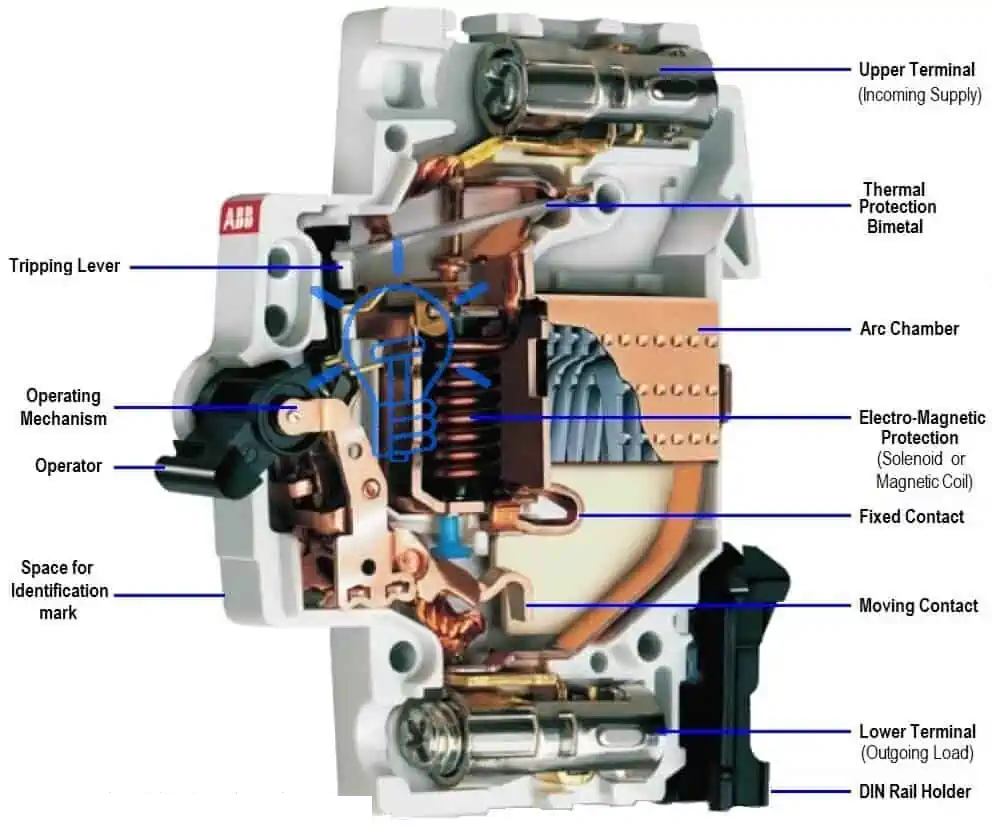

Hình 2. Các bộ phận bên trong của Bộ ngắt mạch thu nhỏ

• Trạm trên (Nguồn cung đến)

Thiết bị đầu cuối phía trên kết nối nguồn điện với cầu dao.Nó cung cấp một điểm vào điện an toàn cho dây dẫn đến.Thiết bị đầu cuối này đảm bảo truyền dòng điện ổn định vào các tiếp điểm bên trong.

• Thiết bị đầu cuối phía dưới (Tải đi)

Thiết bị đầu cuối phía dưới kết nối cầu dao với mạch được bảo vệ.Dòng điện chạy ra khỏi máy cắt qua điểm này hướng tới tải.Nó giữ cho kết nối dây chặt chẽ và đáng tin cậy.

• Bảo vệ nhiệt lưỡng kim

Dải lưỡng kim cảm nhận nhiệt do dòng điện dư thừa gây ra.Nó uốn cong khi nhiệt độ tăng lên và chuẩn bị cơ chế ngắt điện.Phần này hoạt động như một yếu tố an toàn dựa trên nhiệt độ.

• Cuộn dây điện từ (Bảo vệ từ tính)

Cuộn dây từ phản ứng ngay lập tức với mức dòng điện rất cao.Nó tạo ra một lực từ kích hoạt cơ chế giải phóng.Điều này đảm bảo phản ứng nhanh trong các lỗi nghiêm trọng.

• Liên hệ cố định

Tiếp điểm cố định là điểm dẫn điện cố định bên trong máy cắt.Nó vẫn giữ nguyên vị trí trong khi tiếp điểm chuyển động mở hoặc đóng vào nó.Dòng điện thường đi qua cặp tiếp điểm này.

• Di chuyển liên hệ

Tiếp điểm chuyển động sẽ mở và đóng mạch một cách vật lý.Nó tách khỏi tiếp điểm cố định khi máy cắt hoạt động.Hành động này làm gián đoạn dòng điện một cách an toàn.

• Phòng hồ quang (Arc Chute)

Buồng hồ quang chứa các tấm kim loại có tác dụng phân chia và làm mát hồ quang điện.Nó làm giảm nhiệt và ngăn ngừa hư hỏng bên trong cầu dao.Điều này bảo vệ thiết bị và hệ thống dây điện gần đó.

• Cơ chế vận hành

Cơ chế vận hành liên kết hệ thống nhả bên trong với tay cầm.Nó điều khiển việc mở và đóng các số liên lạc.Nó cũng khóa cầu dao ở vị trí BẬT hoặc TẮT.

• Đòn bẩy vấp ngã

Cần gạt chuyển chuyển động từ các bộ phận bảo vệ sang các tiếp điểm.Khi được kích hoạt, nó sẽ giải phóng hệ thống chốt.Điều này cho phép ngắt kết nối tự động.

• Toán tử (Tay cầm chuyển đổi)

Tay cầm cho phép chuyển đổi cầu dao bằng tay.Nó có thể BẬT hoặc TẮT mạch một cách an toàn.Nó cũng hiển thị trạng thái ngắt.

• Giá đỡ đường ray DIN

Giá đỡ cho phép dễ dàng lắp đặt bên trong bảng phân phối.Nó cố định cầu dao vào một đường ray tiêu chuẩn.Điều này giúp đơn giản hóa việc cài đặt và thay thế.

Nguyên lý làm việc của MCB

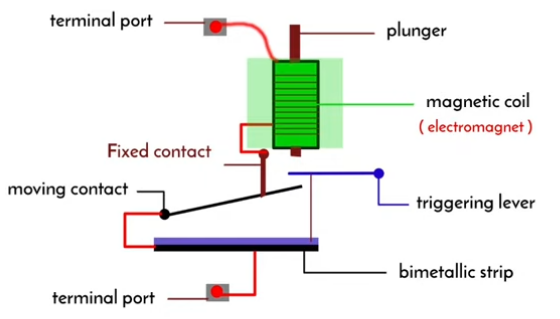

Hình 3. Sơ đồ cơ chế làm việc MCB

Khi dòng điện bình thường chạy qua, dòng điện đi qua các tiếp điểm mà không bị gián đoạn.Trong quá trình quá tải, nhiệt tích tụ trong bộ phận cảm biến và kích hoạt cơ chế giải phóng sau một khoảng thời gian trễ ngắn.Chốt mở khóa và các tiếp điểm tách ra, ngắt kết nối mạch.Trong tình trạng ngắn mạch, một lực từ mạnh sẽ kích hoạt cơ chế ngay lập tức.Các tiếp điểm mở ra nhanh chóng và một hồ quang điện xuất hiện giữa chúng.Hồ quang đi vào buồng hồ quang nơi nó tách ra và nguội đi cho đến khi biến mất.Sau khi lỗi được loại bỏ, cầu dao có thể được đặt lại và mạch được khôi phục.

Các loại MCB dựa trên đường cong hành trình

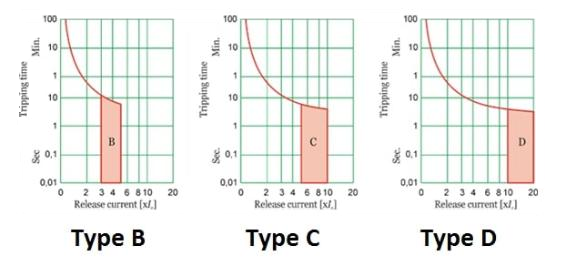

Hình 4. Các loại đường cong hành trình MCB (B, C, D)

MCB loại B

MCB loại B được thiết kế cho các mạch có dòng điện tăng thấp.Nó ngắt khi dòng điện đạt khoảng ba đến năm lần giá trị định mức.Điều này làm cho nó phù hợp cho chiếu sáng và hệ thống dây điện trong gia đình.Các thiết bị nhỏ và tải điện trở hoạt động đáng tin cậy với sự bảo vệ này.Bộ ngắt kết nối nhanh chóng để bảo vệ cáp khỏi quá nóng.Nó thường được sử dụng trong các bảng điện dân dụng.

MCB loại C

MCB loại C được thiết kế cho thiết bị có dòng khởi động vừa phải.Nó hoạt động ở mức khoảng năm đến mười lần dòng điện định mức.Điều này cho phép các thiết bị như quạt và động cơ nhỏ khởi động bình thường.Nó cân bằng khả năng bảo vệ và khả năng chịu đựng những đợt tăng đột biến tạm thời.Nhiều tòa nhà thương mại sử dụng loại cầu dao này.Đây là sự lựa chọn phổ biến nhất cho các mạch có mục đích chung.

MCB loại D

MCB loại D được chế tạo cho tải dòng khởi động cao.Nó chỉ ngắt khi dòng điện đạt khoảng 10 đến 20 lần giá trị định mức.Động cơ nặng và máy biến áp yêu cầu độ trễ này để khởi động bình thường.Bộ ngắt tránh sự vấp ngã phiền toái trong quá trình cấp điện.Máy móc công nghiệp thường sử dụng loại này.Nó bảo vệ các mạch đồng thời hỗ trợ dòng khởi động lớn.

Các loại MCB dựa trên số cực

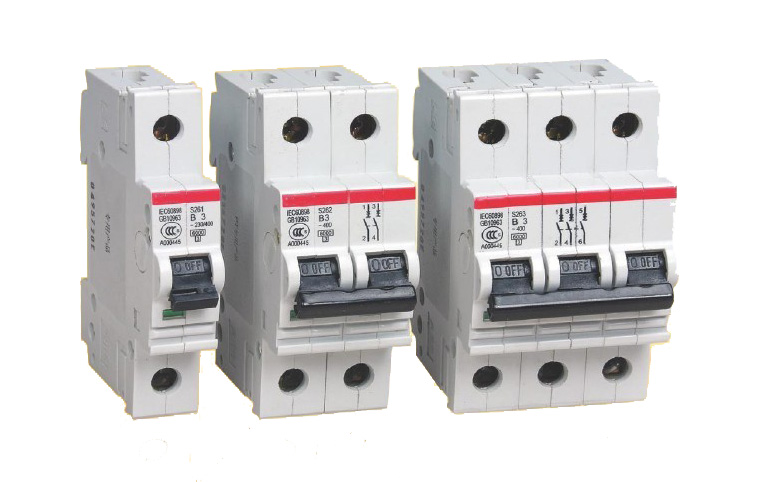

Hình 5. Cấu hình cực MCB

MCB cũng khác nhau tùy theo số lượng dây chúng ngắt kết nối với nhau.Loại cực phụ thuộc vào hệ thống cung cấp mạch.

Đơn cực (SP)

MCB một cực bảo vệ một dây dẫn mang điện trong mạch một pha.Nó chỉ ngắt kết nối dây pha khi xảy ra lỗi.Cấu hình này thường được sử dụng cho các mạch chiếu sáng.Các bảng phân phối dân dụng sử dụng rộng rãi máy cắt SP.Nó nhỏ gọn và đơn giản để cài đặt.Trung tính vẫn được kết nối trực tiếp trong thiết lập này.

Cực đôi (DP)

MCB hai cực ngắt kết nối cả dây pha và dây trung tính với nhau.Điều này cung cấp sự cách ly hoàn toàn của mạch.Nó cải thiện sự an toàn trong quá trình bảo trì và xử lý sự cố.Các thiết bị như máy nước nóng thường sử dụng cấu hình này.Nguồn cung cấp trở nên tách biệt hoàn toàn khỏi tải.Nó phổ biến trong bảo vệ thiết bị một pha.

Ba cực (TP)

MCB ba cực bảo vệ ba dây dẫn mang điện trong hệ thống ba pha.Tất cả các pha ngắt kết nối đồng thời khi có sự cố.Điều này ngăn ngừa thiệt hại mất cân bằng pha cho thiết bị.Động cơ và máy móc công nghiệp thường sử dụng cách sắp xếp này.Nó đảm bảo sự cách ly đồng đều trên các đường cung cấp.Các bảng ba pha dựa vào bộ ngắt TP để bảo vệ cân bằng.

Các loại MCB dựa trên công suất đột phá

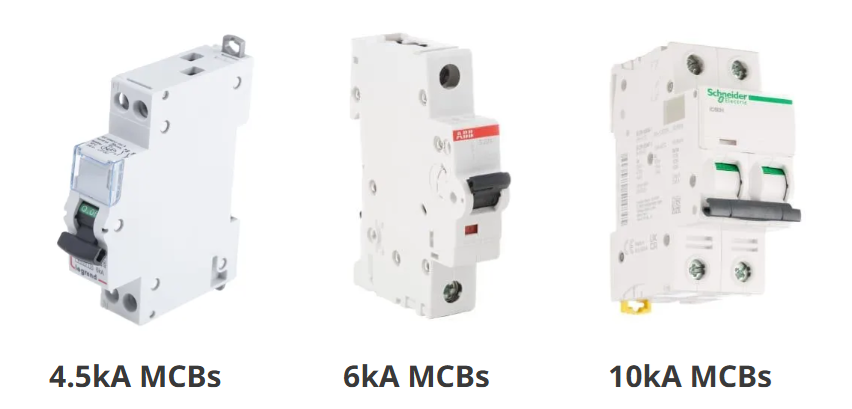

Hình 6. Xếp hạng công suất đột phá MCB

MCB được phân loại theo dòng điện sự cố tối đa mà chúng có thể làm gián đoạn.Điều này phụ thuộc vào cường độ nguồn điện tại điểm lắp đặt.

MCB 4,5kA

MCB 4,5kA là một cầu dao thu nhỏ có công suất ngắt ngắn mạch là 4,5 kiloamper.Nó được thiết kế cho các vị trí có mức độ sự cố thấp hơn, nơi dòng điện ngắn mạch khả dụng tương đối nhỏ.Điều này thường phù hợp với các điểm phân phối công suất nhẹ với cáp cấp nguồn dài hơn giúp giảm dòng điện sự cố.Trong các mạng này, MCB công suất cắt 4,5kA có thể ngắt các sự cố một cách an toàn trong giới hạn định mức của nó.Nó phổ biến ở các đơn vị tiêu dùng cơ bản nơi nguồn ngược dòng không “cứng” cho lắm.Điểm mấu chốt là 4,5kA phù hợp với các mạng yếu hơn với dòng ngắn mạch tiềm năng hạn chế.

MCB 6kA

MCB 6kA là một cầu dao thu nhỏ được thiết kế để ngắt dòng điện sự cố lên tới 6 kiloamper.Nó được sử dụng khi nguồn điện có thể cung cấp mức độ ngắn mạch vừa phải ở bảng phân phối.Điều này thường bao gồm các mạng lưới dân cư và thương mại nhỏ điển hình được cung cấp bởi các máy biến áp gần đó.So với các thiết bị 4,5kA, MCB công suất cắt 6kA mang lại biên độ chịu lỗi cao hơn ở các nguồn cung cấp mạnh hơn.Nó giúp đảm bảo cầu dao có thể loại bỏ dòng ngắn mạch tiềm ẩn cao hơn mà không bị hư hỏng.Đối với nhiều hệ thống lắp đặt tòa nhà, 6kA là loại công suất cắt được sử dụng rộng rãi.

MCB 10kA

MCB 10kA là một cầu dao thu nhỏ có thể ngắt dòng điện ngắn mạch lên đến 10 kiloamper một cách an toàn.Nó dành cho các điểm có mức độ sự cố cao, nơi nguồn cung cấp mạnh và trở kháng thấp.Điều này bao gồm các bảng gần máy biến áp hơn, các tổng đài thương mại lớn hơn và nhiều bộ phận phân phối công nghiệp.MCB công suất cắt 10kA cung cấp khả năng chịu đựng cao hơn trong điều kiện ngắn mạch nghiêm trọng.Nó làm giảm nguy cơ hỏng máy cắt khi dòng điện sự cố tiềm ẩn cao.Nói tóm lại, 10kA được chọn cho các mạng mạnh hơn với dòng điện ngắn mạch khả dụng cao hơn.

Xếp hạng và thông số kỹ thuật MCB

tham số	Đặc điểm kỹ thuật
Đánh giá hiện tại (Trong)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Đã xếp hạng điện áp hoạt động (Ue)	Điện xoay chiều 230/400V
Đã xếp hạng tần số	50/60Hz
Số lượng cực	1P, 1P+N, 2P, 3P, 3P+N (4P)
Đường cong chuyến đi lớp học	B, C, D (đôi khi K, Z)
Đã xếp hạng khả năng cắt ngắn mạch	4,5kA, 6kA, 10kA (đánh dấu kA)
Tiêu chuẩn / đánh dấu tuân thủ	IEC 60898-1 (hoặc IEC 60947-2)
Cách nhiệt định mức điện áp (Ui)	ví dụ: 500V
xung định mức chịu được điện áp (Uimp)	ví dụ: 4kV, 6kV
năng lượng lớp giới hạn	Loại 3 (nếu đánh dấu)
thiết bị đầu cuối phạm vi kích thước dây dẫn	ví dụ: 1–25 mm2 (thay đổi tùy theo model)
thiết bị đầu cuối mô-men xoắn thắt chặt	ví dụ: 2,0 N·m (thay đổi tùy theo mô hình)
Cơ khí sức chịu đựng	ví dụ: 10.000–20.000 hoạt động (nếu được nêu)
Điện sức chịu đựng	ví dụ: 4.000 hoạt động (nếu có)
mức độ của bảo vệ (IP)	IP20 (điển hình cho các thiết bị trong vỏ)

So sánh giữa MCB và cầu chì

Cả MCB và cầu chì đều bảo vệ mạch khỏi quá dòng, nhưng chúng khác nhau về cách vận hành và xử lý sau khi xảy ra lỗi.Bảng dưới đây so sánh hành vi chức năng của họ.

tham số	MCB	Cầu chì
Sau chuyến đi hành động	Có thể đặt lại	Phải là thay thế
Lỗi chỉ dẫn	Xóa Vị trí BẬT/TẮT/CHUYẾN ĐI	Thường không rõ ràng trừ khi có chỉ báo thổi
Chuyển đổi chức năng	Có thể được sử dụng như một công tắc	Không có ý định để chuyển đổi
Tái sử dụng sau lỗi	Tái sử dụng sau khi thiết lập lại	Sử dụng một lần phần tử
phản hồi tính nhất quán	Chuyến đi được xác định hành vi đường cong	Phụ thuộc vào loại cầu chì và tình trạng
Quá tải bảo vệ	Tích hợp sẵn ngắt kết nối quá tải	Đúng, nhưng phụ thuộc vào đặc tính cầu chì
Đoản mạch gián đoạn	Đã xếp hạng khả năng phá vỡ (được đánh dấu kA)	Cao khả năng ngắt của nhiều loại cầu chì
Thời gian ngừng hoạt động sau chuyến đi	Thấp (đặt lại)	Cao hơn (thay thế, kiểm tra đánh giá, cài đặt)
Bảo trì nỗ lực	Thói quen thấp xử lý	Yêu cầu kho dự phòng và thay thế
Liên hệ mặc	Có địa chỉ liên lạc cơ khí tuổi đó	Không di chuyển các bộ phận trong phần tử
Xử lý hồ quang	Vòng cung bên trong buồng	Xử lý hồ quang bên trong thân cầu chì trong quá trình tan chảy
Tính chọn lọc kiểm soát	Thường xuyên phối hợp với máy cắt ngược dòng	Có thể rất chọn lọc với phân loại cầu chì thích hợp
Vận hành phản hồi	Hiển thị vị trí xử lý	Yếu tố tình trạng không phải lúc nào cũng nhìn thấy được
Điển hình chế độ thất bại	Liên hệ/cơ chế mặc trong cuộc sống lâu dài	Yếu tố tan chảy hoạt động vĩnh viễn

Ứng dụng của bộ ngắt mạch thu nhỏ

1. Mạch chiếu sáng dân dụng

MCB bảo vệ các mạch nhánh chiếu sáng khỏi tình trạng quá tải do lỗi nối dây hoặc có quá nhiều thiết bị trên một đường dây.Chúng giúp ngắt kết nối nhanh khi dòng điện vượt quá giới hạn an toàn cho dây dẫn.Việc đặt lại rất đơn giản sau khi sự cố được khắc phục.Điều này làm cho bảng phân phối tại nhà dễ bảo trì hơn.

2. Mạch ổ cắm (ổ cắm)

Các cửa hàng đa năng có thể thấy tải thay đổi từ các thiết bị và dụng cụ.MCB giúp bảo vệ hệ thống dây điện khi cắm nhiều thiết bị cùng lúc.Nó làm giảm nguy cơ cáp quá nóng do quá dòng kéo dài.Đây là cách sử dụng phổ biến trong gia đình và văn phòng nhỏ.

3. Mạch nhánh điều hòa không khí và HVAC

Các thiết bị AC loại tách rời và thiết bị HVAC nhỏ thường được bảo vệ bằng MCB chuyên dụng.Bộ ngắt cách ly một thiết bị duy nhất để bảo trì mà không cần tắt toàn bộ bảng điều khiển.Nó cũng bảo vệ đường cung cấp cho thiết bị.Điều này giữ cho các lỗi được tập trung vào một mạch.

4. Máy nước nóng và các thiết bị cố định nhỏ

Nhiều tải cố định chạy trong thời gian dài nên việc bảo vệ mạch cần phải ổn định và đáng tin cậy.MCB cung cấp khả năng ngắt kết nối tự động khi xảy ra dòng điện bất thường.Chúng cũng cho phép cách ly thuận tiện cho việc bảo trì.Điều này thường xảy ra ở các căn hộ và phòng vệ sinh thương mại.

5. Bảng phân phối và bảng phụ

MCB được sử dụng làm bộ cấp dữ liệu đi trong bảng chính và bảng phụ.Chúng bảo vệ các mạch nhánh và giúp tổ chức tải theo khu vực hoặc chức năng.Điều này cải thiện khả năng cách ly lỗi và giảm thời gian khắc phục sự cố.

6. Mạch điện và chiếu sáng thương mại

Văn phòng, cửa hàng và tòa nhà nhỏ sử dụng nhiều mạch riêng biệt cho hệ thống chiếu sáng, ổ cắm và thiết bị.MCB bảo vệ từng mạch độc lập để hạn chế tác động của lỗi.Điều này giúp các phần thiết yếu tiếp tục hoạt động nếu một mạch bị ngắt.Nó hỗ trợ hoạt động hàng ngày an toàn hơn.

7. Tủ điều khiển và mạch phụ trợ tự động hóa

Hệ thống dây điện điều khiển cho rơle, cảm biến và nguồn điện phụ thường cần được bảo vệ nhỏ gọn.MCB phù hợp với bảng điều khiển DIN-rail và mang lại sự cách ly rõ ràng.Chúng giúp ngăn chặn các lỗi nhỏ lan sang các phần điều khiển khác.Điều này thường gặp ở các tủ điều khiển công nghiệp.

8. Động cơ và máy bơm nhỏ (bảo vệ nhánh)

Nhiều động cơ nhỏ được cấp điện từ các mạch nhánh chuyên dụng được bảo vệ bởi MCB.Bộ ngắt mạch sẽ tách mạch động cơ một cách nhanh chóng trong điều kiện dòng điện bất thường.Nó cũng cung cấp một điểm cách ly BẬT/TẮT đơn giản trên bảng điều khiển.Điều này thường được sử dụng cho bộ tăng áp, quạt và máy bơm nhỏ.

Làm thế nào để chọn MCB phù hợp?

Bước 1: Xác định tải mạch và chọn định mức dòng điện

Bắt đầu bằng cách liệt kê tải được kết nối và dòng điện chạy bình thường của mạch.Chọn dòng điện định mức MCB có thể mang dòng tải dự kiến ​​mà không bị vấp ngã.Nếu tải thay đổi, hãy lựa chọn dựa trên dòng điện hoạt động bình thường cao nhất, chứ không phải các đỉnh ngắn hạn không thường xuyên.Giữ định mức phù hợp với công suất dây dẫn mạch được sử dụng trong đường dây đó.Bước này thiết lập “kích thước” cơ bản của bộ ngắt mạch thu nhỏ.

Bước 2: Chọn đường cong chuyến đi dựa trên hành vi khởi động

Kiểm tra xem tải có xung khởi động cao như động cơ, máy nén hoặc máy biến áp hay không.Sử dụng đường cong có thể chấp nhận được sự xâm nhập dự kiến ​​trong khi vẫn cung cấp khả năng ngắt kết nối nhanh khi xảy ra lỗi.Loại B phù hợp với tải có mức tăng thấp, Loại C phù hợp với mức khởi động vừa phải và Loại D phù hợp với thiết bị có mức tăng đột biến cao.Chọn đường cong phù hợp với cách tải bắt đầu, không chỉ tên của nó.Điều này ngăn chặn những chuyến đi phiền toái lặp đi lặp lại trong quá trình khởi động.

Bước 3: Chọn số cực phù hợp với hệ thống cung cấp

Xác định xem mạch là một pha hay ba pha và liệu bạn có cần cách ly trung tính với pha hay không.Sử dụng SP cho một dây dẫn mang điện, DP để cách ly pha và trung tính với nhau và TP cho đường dây ba pha.Đối với ba pha có cách ly trung tính, chọn bảo vệ kiểu TPN/4P theo yêu cầu của thiết kế hệ thống.Lựa chọn cực là về việc ngắt kết nối an toàn các dây dẫn bên phải với nhau.Bước này đảm bảo cách ly chính xác và khả năng tương thích hệ thống dây điện.

Bước 4: Kiểm tra mức ngắn mạch dự kiến và chọn khả năng cắt (kA)

Ước tính dòng điện sự cố hiện có tại điểm lắp đặt bằng cách sử dụng dữ liệu nguồn cung cấp hoặc tính toán ngắn mạch.Chọn mức công suất cắt (chẳng hạn như 4,5kA, 6kA hoặc 10kA) bằng hoặc cao hơn dòng điện ngắn mạch dự kiến ​​đó.Nguồn cung cấp mạnh hơn và bảng điều khiển gần máy biến áp hơn thường cần MCB kA cao hơn.Lựa chọn này nhằm mục đích chịu đựng và ngắt mức lỗi tối đa một cách an toàn.Đây là một trong những kiểm tra an toàn quan trọng nhất.

Bước 5: Xác minh lần cuối việc dán nhãn cho MCB đã chọn

Xác nhận bảng tên của MCB đã chọn phù hợp với yêu cầu về mạch điện đối với cột, đường cong và khả năng cắt.Kiểm tra lại xem định mức dòng điện đã chọn có phù hợp với mức tải dự kiến ​​và giới hạn thiết kế mạch hay không.Đảm bảo việc lựa chọn cầu dao nhất quán trên các mạch tương tự trong cùng một bảng để có thể dự đoán được sự phối hợp bảo vệ.Nếu mức độ lỗi không chắc chắn, hãy sử dụng tùy chọn an toàn hơn bằng cách chọn loại khả năng cắt cao hơn.Bước cuối cùng này giúp giảm lỗi không khớp trước khi cài đặt.

Kết luận

MCB ngắt kết nối nguồn khi có dòng điện bất thường và có thể được đặt lại sau khi hết lỗi.Lựa chọn đúng phụ thuộc vào dòng tải, cách khởi động, loại nguồn và mức độ lỗi.Biết các loại và xếp hạng của nó giúp đảm bảo bảo vệ mạch an toàn và ổn định.Sử dụng đúng cách sẽ giảm hư hỏng và cải thiện an toàn điện.
