Giới thiệu về Hệ thống điều khiển: Hoạt động, Loại và Ứng dụng

Bạn sử dụng hệ thống điều khiển bất cứ khi nào máy tự động giữ giá trị ổn định, như nhiệt độ, tốc độ hoặc mức.Bài viết này giải thích hệ thống điều khiển là gì, các bộ phận của nó hoạt động cùng nhau như thế nào và phản hồi như thế nào để giữ đầu ra chính xác.Bạn cũng sẽ thấy các loại hệ thống chính và cách chúng hoạt động.Sử dụng chung, lợi ích và giới hạn được bao gồm.

Danh mục

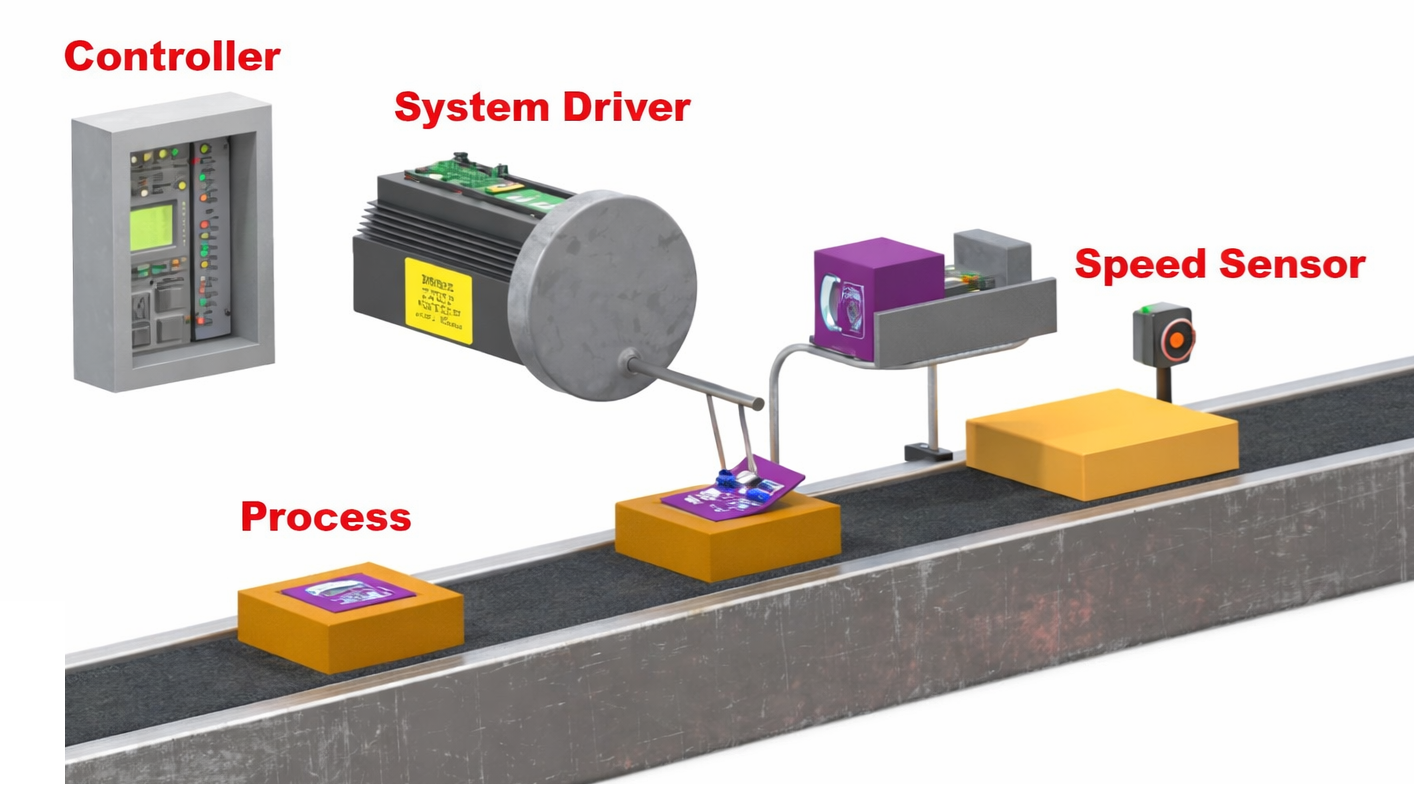

Hình 1. Ví dụ về hệ thống điều khiển

Hệ thống kiểm soát là gì?

Hệ thống điều khiển là hệ thống giữ giá trị đo được gần với giá trị mục tiêu mong muốn.Mục đích của nó là tự động điều chỉnh quy trình để đầu ra luôn chính xác ngay cả khi điều kiện thay đổi.Ví dụ: bộ điều nhiệt trong phòng giữ nhiệt độ gần mức đã đặt và hệ thống điều khiển hành trình trên ô tô sẽ giữ cho xe ở tốc độ đã chọn.Bộ điều khiển mức nước trong bể cũng duy trì độ cao của nước ở mức đã chọn.Nói một cách đơn giản, một hệ thống điều khiển liên tục kiểm tra và hiệu chỉnh một biến để khớp với giá trị yêu cầu.

Các yếu tố cơ bản của một hệ thống điều khiển

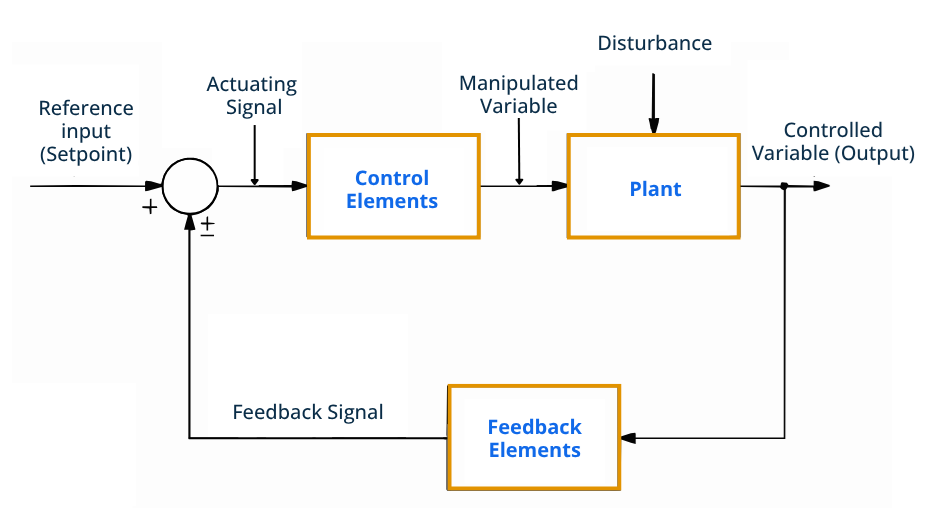

Hình 2. Sơ đồ khối hệ thống điều khiển

Một hệ thống điều khiển được tạo thành từ một số bộ phận tiêu chuẩn, mỗi bộ phận thực hiện một nhiệm vụ cụ thể.

• Đầu vào tham chiếu (Điểm đặt)

Đây là giá trị mong muốn mà hệ thống cố gắng duy trì.Nó đại diện cho điều kiện mục tiêu đã chọn.Hệ thống luôn so sánh giá trị thực tế với tham chiếu này.

• Tín hiệu kích hoạt

Đây là tín hiệu được tạo ra sau khi so sánh giá trị mong muốn và giá trị thực tế.Nó thể hiện mức độ điều chỉnh cần thiết.Tín hiệu chuẩn bị cho hệ thống điều chỉnh.

• Yếu tố điều khiển

Những bộ phận này xử lý quá trình ra quyết định.Họ xác định hành động khắc phục dựa trên tín hiệu nhận được.Đầu ra từ giai đoạn này chuẩn bị cho quá trình điều chỉnh.

• Biến thao tác

Đây là số lượng có thể điều chỉnh được gửi tới quá trình này.Việc thay đổi giá trị này sẽ ảnh hưởng đến đầu ra cuối cùng.Đây là biến mà hệ thống có thể thay đổi trực tiếp.

• thực vật

Nhà máy là quá trình được kiểm soát.Nó tạo ra giá trị đầu ra cuối cùng.Hệ thống nhằm mục đích giữ đầu ra này ở mức mong muốn.

• Rối loạn

Đây là một thay đổi không mong muốn ảnh hưởng đến quá trình.Nó có thể đẩy đầu ra ra khỏi giá trị mong muốn.Hệ thống phải bù đắp cho nó.

• Biến được điều khiển (Đầu ra)

Đây là kết quả đo thực tế của quá trình.Nó cho thấy tình trạng hiện tại của hệ thống.Mục tiêu là giữ nó bằng với đầu vào tham chiếu.

• Yếu tố phản hồi

Chúng đo lường đầu ra và gửi thông tin trở lại để kiểm tra.Họ cung cấp cho hệ thống tình trạng hiện tại.Điều này cho phép xác định sự điều chỉnh.

• Tín hiệu phản hồi

Đây là thông tin trả về về giá trị đầu ra.Nó đại diện cho điều kiện của quá trình.Hệ thống sử dụng nó để so sánh.

Nguyên lý làm việc của hệ thống điều khiển

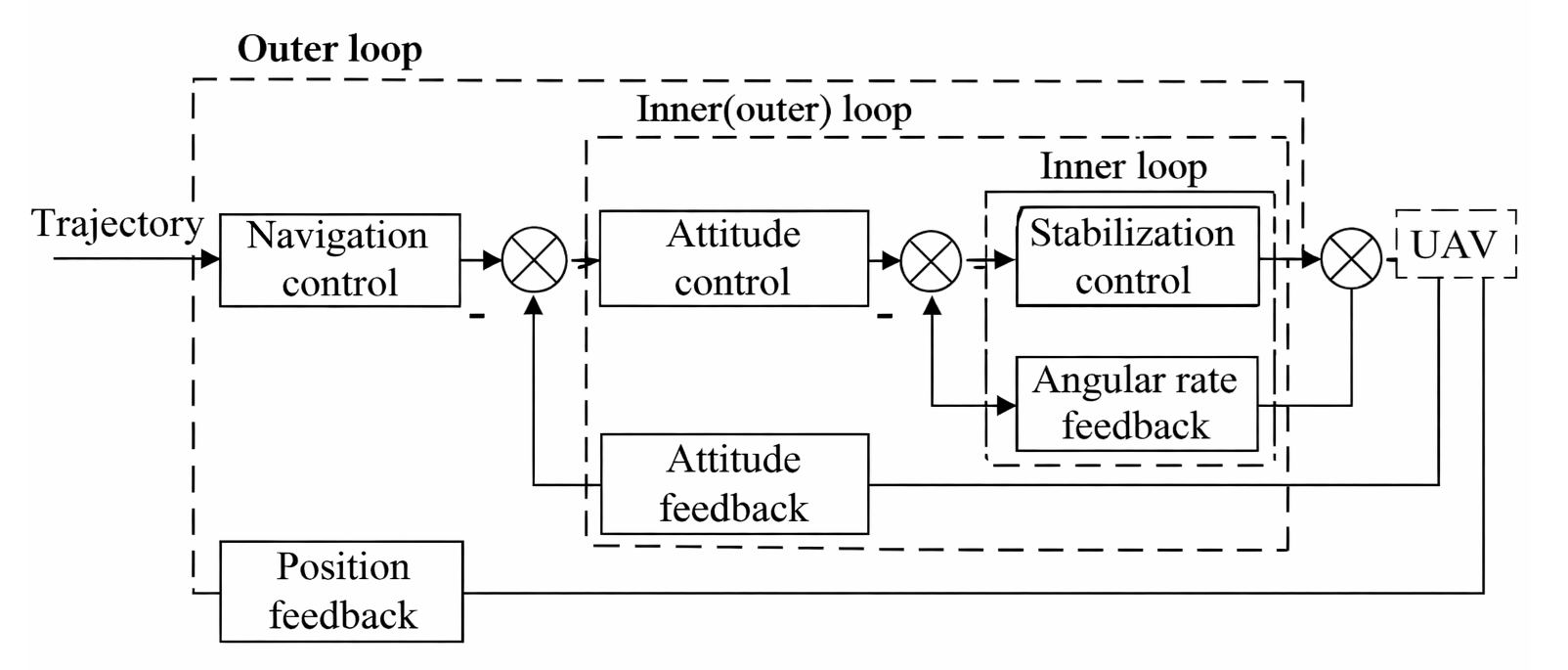

Hình 3. Nguyên lý làm việc của hệ thống điều khiển

Nguyên lý làm việc của hệ thống điều khiển bắt đầu bằng việc cung cấp giá trị đầu vào mong muốn cho hệ thống.Sau đó, hệ thống sẽ so sánh giá trị này với giá trị đầu ra thực tế.Sự khác biệt giữa chúng được gọi là tín hiệu lỗi.Nếu lỗi tồn tại, hệ thống sẽ tạo tín hiệu điều chỉnh.Việc sửa lỗi này điều chỉnh quy trình để giảm lỗi.Đầu ra thay đổi và được kiểm tra lại liên tục.Chu kỳ lặp lại cho đến khi đầu ra khớp với giá trị mong muốn.

Đặc điểm của hệ thống điều khiển

Hệ thống điều khiển được đánh giá dựa trên mức độ hoạt động của chúng trong quá trình vận hành.Những đặc điểm này mô tả chất lượng và độ tin cậy của phản hồi của hệ thống.

Đặc điểm	Mô tả
Tính ổn định	Đầu ra không không phân kỳ;trở về giá trị ổn định sau khi nhiễu loạn
Độ chính xác	Lỗi cuối cùng ≤ ±2–5% giá trị cài đặt
Độ chính xác	đầu ra biến thiên ≤ ±1% trong cùng một đầu vào
Thời gian đáp ứng	ban đầu phản ứng xảy ra trong thời gian trễ đo được (td)
thời gian tăng	Thời gian từ 10% đến 90% giá trị cuối cùng
Thời gian giải quyết	Nhập và nằm trong dải ±2%
Vượt quá	Đỉnh vượt quá giá trị cuối cùng theo % số tiền
Trạng thái ổn định Lỗi	Hằng số phần bù còn lại sau khi ổn định
Độ nhạy	ΔĐầu ra / ΔTỷ lệ thay đổi tham số
Độ bền	Duy trì hoạt động bất chấp sự thay đổi nhiễu loạn
Băng thông	vận hành hiệu quả lên tới tần số cắt −3 dB
Độ lặp lại	Đầu vào giống nhau tạo ra cùng một đầu ra trong phạm vi dung sai
Độ tin cậy	vận hành không bị hư hỏng trong thời gian hoạt động định mức (MTBF)
Giảm xóc	dao động sự phân rã được xác định bởi tỷ số giảm chấn ζ
Tốc độ của phản hồi	Tổng thời gian để đạt trạng thái ổn định

Các loại hệ thống điều khiển

Hệ thống điều khiển được phân loại dựa trên cách chúng xử lý thông tin, tín hiệu và hành vi phản hồi.Chúng được nhóm theo cách sử dụng phản hồi, dạng tín hiệu và hành vi toán học.

Hệ thống điều khiển vòng lặp mở

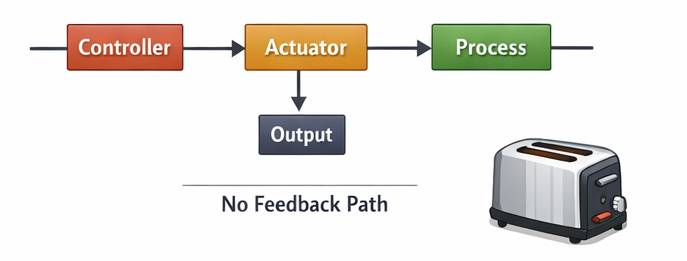

Hình 4. Sơ đồ hệ thống điều khiển vòng hở

Hệ thống điều khiển vòng hở là hệ thống trong đó đầu ra không ảnh hưởng đến hoạt động điều khiển.Hệ thống sẽ gửi lệnh và cho rằng kết quả là đúng mà không cần kiểm tra.Vì không có đường dẫn phản hồi nên nó không thể tự động sửa lỗi hoặc nhiễu loạn.Hiệu suất phụ thuộc chủ yếu vào điều kiện hiệu chuẩn và vận hành thích hợp.Các hệ thống này đơn giản, chi phí thấp và dễ thiết kế.Tuy nhiên, những thay đổi về tải hoặc môi trường có thể ảnh hưởng đến kết quả cuối cùng.Các ví dụ phổ biến bao gồm bộ hẹn giờ nướng bánh bằng điện, bộ hẹn giờ điều khiển máy giặt và bộ hẹn giờ tưới cố định.

Hệ thống điều khiển vòng kín

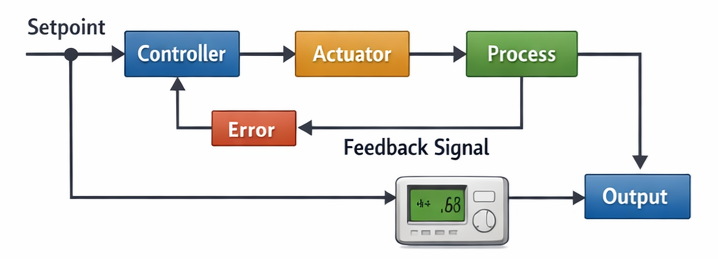

Hình 5. Sơ đồ hệ thống điều khiển vòng kín

Hệ thống điều khiển vòng kín là hệ thống sử dụng phản hồi để tự động điều chỉnh đầu ra.Hệ thống đo kết quả và so sánh nó với giá trị mong muốn.Nếu có sự khác biệt xuất hiện, việc hiệu chỉnh sẽ được áp dụng để giảm lỗi.Việc điều chỉnh liên tục này cho phép vận hành chính xác và ổn định ngay cả khi các điều kiện khác nhau.Hệ thống vòng kín cung cấp độ chính xác và độ tin cậy cao hơn hệ thống vòng hở.Chúng được sử dụng rộng rãi trong các ứng dụng điều khiển tự động hiện đại.Các ví dụ điển hình bao gồm điều khiển nhiệt độ máy điều hòa, điều khiển hành trình xe và bộ điều chỉnh điện áp tự động.

Hệ thống kiểm soát thời gian liên tục

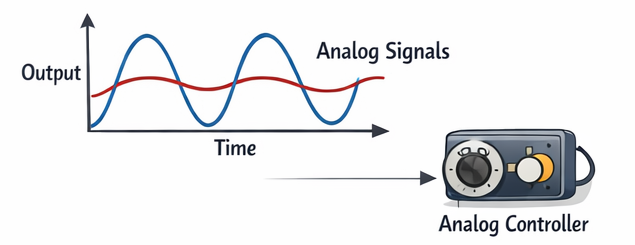

Hình 6. Tín hiệu điều khiển thời gian liên tục (Analog)

Hệ thống điều khiển liên tục theo thời gian xử lý các tín hiệu thay đổi trơn tru theo thời gian.Đầu vào và đầu ra tồn tại mọi lúc, không bị gián đoạn.Các hệ thống này thường hoạt động với tín hiệu điện hoặc cơ tương tự.Vì tín hiệu được truyền liên tục nên phản hồi cũng mượt mà và tự nhiên.Các hệ thống thời gian liên tục thường được tìm thấy trong các bộ điều khiển tương tự truyền thống.Chúng thích hợp cho các quá trình vật lý đòi hỏi phản ứng ngay lập tức.Ví dụ bao gồm bộ điều chỉnh tốc độ analog, điều khiển âm lượng bộ khuếch đại âm thanh và điều khiển vị trí van thủy lực.

Hệ thống kiểm soát thời gian rời rạc

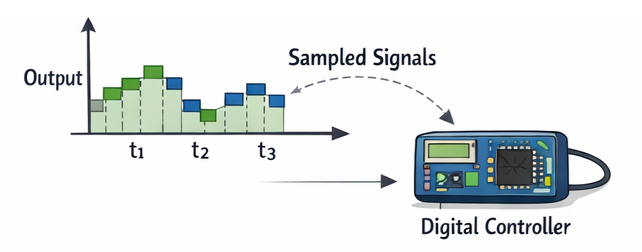

Hình 7. Tín hiệu điều khiển thời gian rời rạc (kỹ thuật số)

Hệ thống điều khiển thời gian rời rạc hoạt động bằng cách sử dụng tín hiệu dữ liệu được lấy mẫu.Hệ thống chỉ kiểm tra và cập nhật giá trị vào những khoảng thời gian cụ thể.Những tín hiệu này thường được xử lý bởi bộ điều khiển kỹ thuật số hoặc bộ vi xử lý.Đầu ra thay đổi từng bước chứ không liên tục.Những hệ thống như vậy cho phép vận hành theo chương trình và điều chỉnh linh hoạt.Chúng được sử dụng rộng rãi trong điều khiển điện tử và máy tính hiện đại.Các ví dụ bao gồm điều khiển nhiệt độ dựa trên vi điều khiển, điều khiển tốc độ động cơ kỹ thuật số và bộ điều nhiệt nhà thông minh.

Hệ thống điều khiển tuyến tính

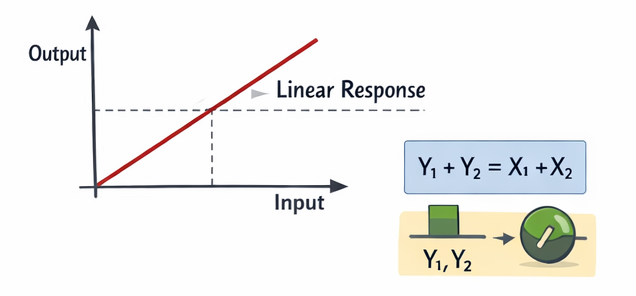

Hình 8. Mối quan hệ đầu vào-đầu ra của hệ thống tuyến tính

Một hệ thống điều khiển tuyến tính tuân theo mối quan hệ tỷ lệ giữa đầu vào và đầu ra.Nếu đầu vào tăng gấp đôi thì đầu ra cũng tăng gấp đôi trong cùng điều kiện.Các hệ thống này đáp ứng nguyên tắc chồng chất trong đó đầu vào kết hợp tạo ra đầu ra kết hợp.Hành vi tuyến tính cho phép phân tích toán học dễ dàng và có thể dự đoán được.Hầu hết các thiết kế điều khiển lý thuyết đều giả định hoạt động tuyến tính để đơn giản.Các mô hình tuyến tính giúp thiết kế các hệ thống ổn định và chính xác.Ví dụ bao gồm bộ khuếch đại điện tử tín hiệu nhỏ và vùng điều khiển động cơ tải thấp.

Hệ thống điều khiển phi tuyến

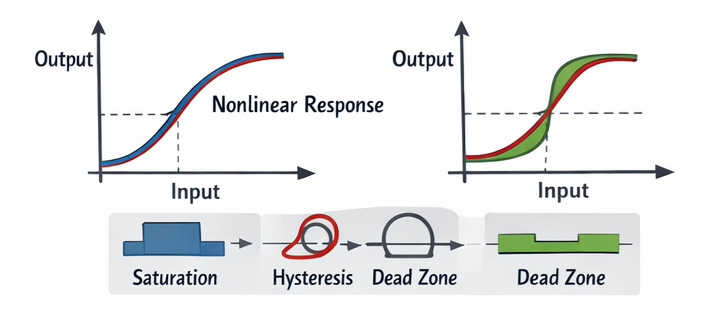

Hình 9. Đặc điểm đáp ứng của hệ thống phi tuyến

Một hệ thống điều khiển phi tuyến có đầu ra không tỷ lệ với đầu vào.Phản ứng thay đổi tùy thuộc vào phạm vi hoạt động hoặc điều kiện.Những thay đổi đầu vào nhỏ có thể tạo ra những biến đổi đầu ra lớn hoặc không hề thay đổi.Các hiệu ứng như độ bão hòa, độ trễ và vùng chết thường xuất hiện.Những hệ thống này khó phân tích hơn nhưng thể hiện các quá trình vật lý chính xác hơn.Nhiều hệ thống tự nhiên hoạt động theo cách phi tuyến tính.Các ví dụ bao gồm giới hạn chuyển động của cánh tay robot, hoạt động của bộ truyền động từ tính và điều khiển lưu lượng van ở các vị trí cực đoan.

Ưu điểm và nhược điểm của hệ thống điều khiển

Hệ thống điều khiển cải thiện tính nhất quán và giảm nỗ lực thủ công nhưng cũng gây ra sự phức tạp và chi phí.

Ưu điểm của hệ thống điều khiển

• Hệ thống giữ đầu ra gần với giá trị yêu cầu trong quá trình vận hành.

• Người vận hành không cần phải điều chỉnh thiết bị bằng tay.

• Máy có thể chạy nhiều giờ mà không thường xuyên phải dừng.

• Hệ thống tự động sửa các thay đổi về điều kiện.

• Trạng thái hoạt động có thể được kiểm tra từ bảng điều khiển hoặc màn hình từ xa.

Nhược điểm của hệ thống điều khiển

• Chi phí thiết lập cao hơn các hệ thống thủ công đơn giản.

• Cần có công nhân lành nghề để lắp đặt và bảo trì.

• Cảm biến và các bộ phận điện tử có thể bị hỏng theo thời gian.

• Việc tìm ra nguyên nhân của vấn đề có thể mất nhiều thời gian hơn.

• Hệ thống phụ thuộc vào nguồn điện ổn định.

Ứng dụng của hệ thống điều khiển

Hệ thống điều khiển được sử dụng trong cả tự động hóa công nghiệp và thiết bị hàng ngày để duy trì hoạt động thích hợp một cách tự động.

1. Sản xuất công nghiệp

Máy sản xuất duy trì kích thước và chất lượng sản phẩm nhất quán.Dây chuyền lắp ráp tự động sử dụng quy định để đảm bảo tính lặp lại.Điều này làm giảm chất thải và cải thiện hiệu quả.

2. Điều chỉnh nhiệt độ

Thiết bị sưởi ấm và làm mát duy trì điều kiện môi trường thoải mái.Các tòa nhà dựa vào sự điều chỉnh tự động để ổn định khí hậu trong nhà.Điều này cải thiện hiệu quả năng lượng và sự thoải mái.

3. Hệ thống giao thông

Xe sử dụng hệ thống kiểm soát tốc độ và độ ổn định để vận hành mượt mà hơn.Những chiếc xe hiện đại bao gồm hệ thống kiểm soát hành trình và lực kéo.Những điều này cải thiện sự an toàn và hiệu suất lái xe.

4. Hệ thống điện

Mạng điện điều chỉnh mức điện áp và tần số.Máy phát điện điều chỉnh đầu ra để phù hợp với nhu cầu tải.Điều này đảm bảo cung cấp điện ổn định.

5. Robot và tự động hóa

Robot thực hiện các nhiệm vụ định vị và chuyển động chính xác.Máy móc tự động hoạt động liên tục với độ chính xác cao.Điều này cho phép sản xuất tiên tiến.

6. Thiết bị y tế

Thiết bị duy trì các điều kiện hoạt động được kiểm soát trong quá trình điều trị.Thiết bị giám sát giữ giá trị trong giới hạn an toàn.Điều này cải thiện sự an toàn và độ tin cậy của bệnh nhân.

7. Thiết bị gia dụng

Các thiết bị hàng ngày tự động quản lý cài đặt vận hành.Máy giặt và tủ lạnh duy trì điều kiện hoạt động thích hợp.Điều này đơn giản hóa công việc hàng ngày.

8. Hệ thống hàng không vũ trụ

Máy bay và máy bay không người lái duy trì điều kiện bay ổn định.Hướng dẫn tự động giữ đúng hướng và độ cao.Điều này hỗ trợ điều hướng đáng tin cậy.

Hệ thống điều khiển vs Tự động hóa vs Hệ thống nhúng

Những công nghệ này có liên quan chặt chẽ với nhau nhưng phục vụ các mục đích kỹ thuật khác nhau trong các sản phẩm công nghiệp và điện tử hiện đại.

tính năng	Kiểm soát Hệ thống	Tự động hóa	Đã nhúng Hệ thống
Trọng tâm chính	Quy định của biến	Quy trình thi hành án	Thiết bị hoạt động
Mục đích	Duy trì giá trị mong muốn	Thực hiện nhiệm vụ tự động	Chạy chuyên dụng chức năng
Phạm vi	Cụ thể hành vi quá trình	Toàn bộ quy trình làm việc	Độc thân thiết bị sản phẩm
Quyết định Khả năng	Dựa trên giá trị đo được	Dựa trên logic được lập trình	Dựa trên phần sụn
Sử dụng phản hồi	Thường xuyên bắt buộc	Tùy chọn	Tùy chọn
Loại phần cứng	Cảm biến và bộ truyền động	Máy móc và bộ điều khiển	vi điều khiển bảng
Vai trò phần mềm	Tính toán và sửa chữa	Trình tự và phối hợp	Thiết bị logic điều khiển
Loại phản hồi	liên tục điều chỉnh	Nhiệm vụ thi hành án	Hoạt động chức năng
Kích thước hệ thống	Nhỏ đến trung bình	Trung bình đến lớn	Rất nhỏ
Tính linh hoạt	Trung bình	Cao	bị giới hạn
thời gian Yêu cầu	Cao	Trung bình	Cao
ứng dụng Cấp độ	Cấp độ quy trình	Cấp nhà máy	Cấp độ sản phẩm
Ví dụ	Nhiệt độ kiểm soát	Nhà máy dây chuyền sản xuất	Đồng hồ thông minh
Tích hợp	Một phần của tự động hóa	Chứa hệ thống điều khiển	Hỗ trợ cả hai

Kết luận

Hệ thống điều khiển duy trì sự ổn định bằng cách liên tục so sánh đầu ra thực tế với giá trị mục tiêu và sửa mọi lỗi.Hiệu suất của chúng phụ thuộc vào các yếu tố cốt lõi như phản hồi, hành động của bộ điều khiển và quy trình được kiểm soát.Các phân loại khác nhau xác định cách xử lý tín hiệu và mức độ chính xác của hệ thống phản ứng với nhiễu loạn.Nhờ những khả năng này, hệ thống điều khiển được ứng dụng rộng rãi trong công nghiệp, giao thông vận tải, năng lượng, thiết bị y tế và thiết bị hàng ngày.
