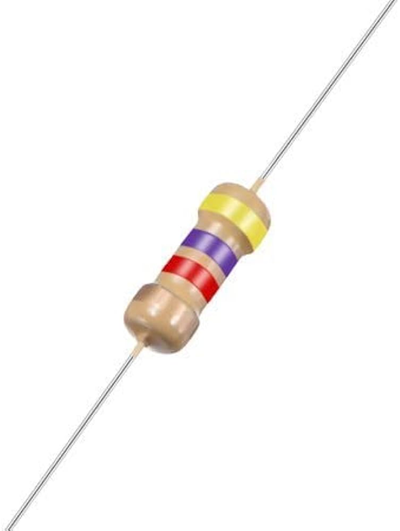

Hình 1. Điện trở hướng trục 4,7 kΩ

Điện trở 4,7 kΩ là gì?

Điện trở 4,7 kΩ là điện trở có giá trị điện trở là 4.700 ohms (Ω).“kΩ” có nghĩa là kilo-ohms, vì vậy 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.Trong mạch, giá trị này thường được sử dụng để giảm dòng điện xuống mức an toàn hơn hoặc để đặt mức điện áp tại một nút.Nó giúp giữ tín hiệu ổn định bằng cách kiểm soát lượng dòng điện có thể chạy qua một đường dẫn.Nói một cách đơn giản, điện trở 4,7 kΩ là giá trị tiêu chuẩn được sử dụng để điều khiển dòng điện hoặc điện áp định hình mà không để mạch rút quá nhiều.

Thông số điện của điện trở 4,7 kΩ

Điện trở 4,7 kΩ có thể được chế tạo với nhiều loại và kích cỡ, do đó thông số kỹ thuật của nó thay đổi tùy theo dòng sản phẩm và nhà sản xuất.Bảng bên dưới liệt kê các thông số phổ biến, có thể đo lường được mà bạn sẽ thấy trên bảng dữ liệu.

Thông số kỹ thuật	Phạm vi điển hình
danh nghĩa sức đề kháng	4,7 kΩ (4.700 Ω)
Dung sai	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Đánh giá sức mạnh (trục)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Đánh giá sức mạnh (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Nhiệt độ hệ số (TCR)	25, 50, 100, 200, 300 trang/phút/°C
Vận hành phạm vi nhiệt độ	−55°C đến +155°C (thay đổi tùy theo loại)
Làm việc tối đa điện áp	~50V đến 500 V (phụ thuộc vào gói/nguồn)
Quá tải tối đa điện áp	Cao hơn điện áp làm việc (phụ thuộc vào loạt)
Kích thước gói (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Kích thước cơ thể (trục)	Phụ thuộc vào công suất (thân dài hơn cho W cao hơn)
Điện trở công nghệ	Màng dày, màng mỏng, màng kim loại, dây quấn
Dài hạn sự ổn định	ví dụ: ±(0,2% đến 1%) trong hơn 1.000 giờ (tùy thuộc vào loại)
Tiếng ồn (tương đối)	Hạ xuống kim loại/màng mỏng, cao hơn ở một số màng dày
Điện áp hệ số	Thông thường thấp;được chỉ định nhiều hơn trong các loại chính xác
Độ ẩm / đánh giá môi trường	Khác nhau (loạt mục đích chung đến độ tin cậy cao)

Mã màu điện trở 4,7 kΩ

Nhiều điện trở 4,7 kΩ sử dụng dải màu để bạn có thể xác định giá trị nhanh chóng.Số lượng băng tần (4, 5 hoặc 6) chủ yếu thay đổi số lượng chữ số được hiển thị và liệu có bao gồm thông tin bổ sung như hệ số nhiệt độ hay không.

Mã màu 4 dải

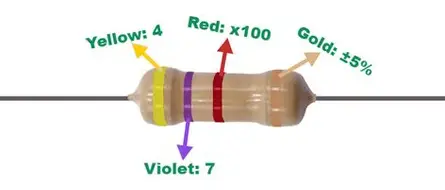

Hình 2. Mã màu 4 băng tần 4,7 kΩ

ban nhạc Vị trí	Màu sắc	Ý nghĩa	Giá trị
ban nhạc thứ nhất	màu vàng	chữ số thứ nhất	4
ban nhạc thứ 2	màu tím	chữ số thứ 2	7
ban nhạc thứ 3	màu đỏ	Số nhân	×100 (10²)
ban nhạc thứ 4	Vàng	Dung sai	±5%

Hai dải đầu tiên cho số 47. Dải thứ ba (màu đỏ) có nghĩa là nhân với 100, do đó 47 × 100 = 4.700 Ω.Đó là 4,7 kΩ.Dải vàng cho thấy điện trở có thể thay đổi ±5% so với giá trị đã nêu.

Mã màu 5 dải

Điện trở 5 băng tần thêm một chữ số bổ sung, do đó giá trị sử dụng ba chữ số có nghĩa trước hệ số nhân.Điều này thường được sử dụng cho các bộ phận có dung sai chặt chẽ hơn.

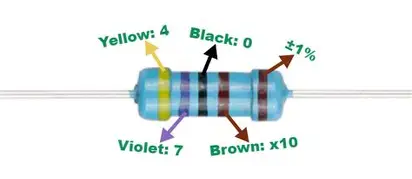

Hình 3. Mã màu 5 băng tần 4,7 kΩ

ban nhạc Vị trí	Màu sắc	Ý nghĩa	Giá trị
ban nhạc thứ nhất	màu vàng	chữ số thứ nhất	4
ban nhạc thứ 2	màu tím	chữ số thứ 2	7
ban nhạc thứ 3	Đen	chữ số thứ 3	0
ban nhạc thứ 4	nâu	Số nhân	×10 (10¹)
ban nhạc thứ 5	nâu	Dung sai	±1%

Ba dải đầu tiên tạo thành 470. Dải nhân (màu nâu) có nghĩa là ×10, do đó 470 × 10 = 4.700 Ω.Điều đó tương đương với 4,7 kΩ.Dải cuối cùng (màu nâu) biểu thị dung sai ±1%, nhìn chung chính xác hơn các phần 4 dải thông thường.

Mã màu 6 dải

Điện trở 6 dải bao gồm dải hệ số nhiệt độ (tempco) ngoài khả năng chịu đựng.Điều này hữu ích khi bạn quan tâm đến độ ổn định của giá trị khi nhiệt độ thay đổi.

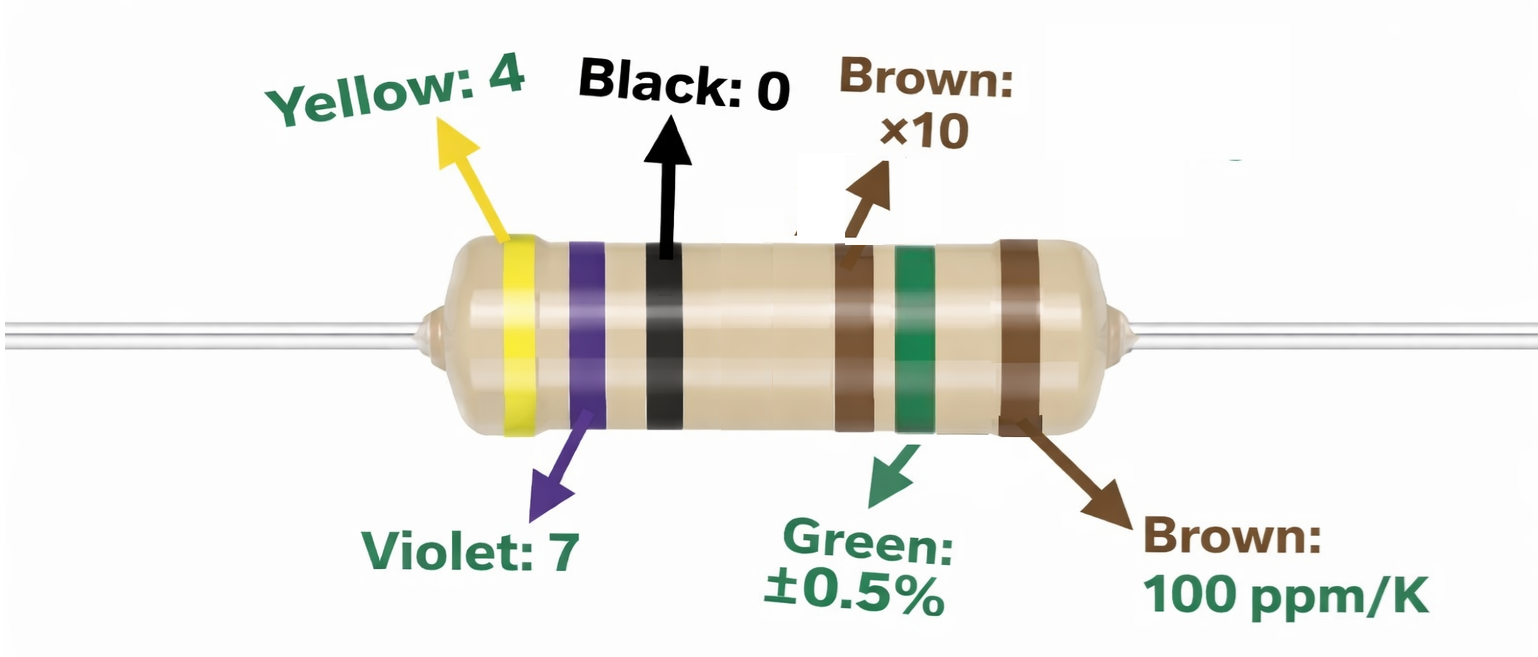

Hình 4. Mã màu 6 băng tần 4,7 kΩ

ban nhạc Vị trí	Màu sắc	Ý nghĩa	Giá trị
ban nhạc thứ nhất	màu vàng	chữ số thứ nhất	4
ban nhạc thứ 2	màu tím	chữ số thứ 2	7
ban nhạc thứ 3	Đen	chữ số thứ 3	0
ban nhạc thứ 4	nâu	Số nhân	×10 (10¹)
ban nhạc thứ 5	màu xanh lá cây	Dung sai	±0,5%
ban nhạc thứ 6	nâu	Tempco	100 trang/phút/°C

Dải màu xanh lá cây có nghĩa là điện trở được phép thay đổi ±0,5% từ 4,7 kΩ.Dải tempco màu nâu có nghĩa là điện trở thay đổi khoảng 100 ppm/°C, tức là 0,01% mỗi°C (vì 100 ppm = 100/1.000.000).Giá trị ppm/°C thấp hơn thường có nghĩa là độ ổn định tốt hơn khi nhiệt độ tăng hoặc giảm.Đây là lý do tại sao điện trở 6 dải thường được sử dụng khi điện trở ổn định quan trọng đối với nhiệt độ.

Ứng dụng của điện trở 4,7 kΩ

Điện trở 4,7 kΩ là giá trị “trung bình” phù hợp với nhiều thiết kế thực tế, đặc biệt là xung quanh tín hiệu logic và mạch tín hiệu nhỏ.Dưới đây là những cách phổ biến nó được sử dụng trong các mạch.

1. Điện trở kéo lên cho đầu vào kỹ thuật số

Lực kéo lên 4,7 kΩ giúp đầu vào kỹ thuật số đọc mức CAO rõ ràng khi công tắc hoặc đầu ra mở.Nó cung cấp lực kéo lên đủ mạnh để chống lại tiếng ồn nhỏ nhưng vẫn giữ dòng điện ở mức hợp lý khi đường dây được kéo THẤP.Giá trị này được thấy rộng rãi trên các đầu vào vi điều khiển và đầu ra thoát nước hở.Nó cũng phổ biến trên các đường tín hiệu dùng chung nơi độ ổn định là vấn đề quan trọng.

2. Điện trở kéo xuống cho trạng thái THẤP ổn định

Kéo xuống 4,7 kΩ giữ tín hiệu ở mức THẤP khi không có gì điều khiển nó.Điều này ngăn cản các đầu vào “thả nổi” có thể thay đổi trạng thái một cách ngẫu nhiên.Nó thường được sử dụng với các nút, đầu ra cảm biến và chân kích hoạt.Giá trị đủ mạnh để xác định mức rõ ràng mà không làm nặng mạch.

3. Độ lệch của bóng bán dẫn ở các tầng tín hiệu nhỏ

Trong các phần trình điều khiển BJT hoặc MOSFET, 4,7 kΩ thường được sử dụng để đặt đường dẫn thiên vị cho nút cơ sở/cổng.Nó giúp kiểm soát mức độ tín hiệu điều khiển điều khiển đầu vào bóng bán dẫn.Nhiều người chọn nó khi họ muốn có một đường dẫn điều khiển chắc chắn mà không có dòng truyền động quá mức.Nó cũng giúp giữ cho đầu vào không bị sạc khi tín hiệu lái xe bị ngắt kết nối.

4. Bộ chia điện áp cho các nút tham chiếu hoặc cảm biến

Điện trở 4,7 kΩ thường được ghép nối với một điện trở khác để tạo thành một bộ chia cho điện áp nút có thể dự đoán được.Nó được sử dụng để chia tỷ lệ đầu vào, cài đặt tham chiếu và mạch đọc cảm biến.Giá trị này rất thực tế vì nó không yêu cầu các thành phần quá lớn và vẫn giữ dòng điện chia ở mức vừa phải.Nó cũng dễ dàng kết hợp với nhiều giá trị điện trở tiêu chuẩn.

5. Giảm chấn đường tín hiệu hoặc tải nhẹ

Trong một số đường dẫn tín hiệu, 4,7 kΩ được sử dụng làm tải nhẹ để giảm hiện tượng nổi không mong muốn hoặc để định hình hoạt động của nút.Nó có thể giúp làm giảm tiếng ồn nhỏ trên đường dây có trở kháng cao.Điều này phổ biến ở các đầu vào analog và đầu vào bộ so sánh.Mục tiêu là một nút ổn định hơn mà không biến nó thành một tải nặng.

Làm cách nào để kiểm tra điện trở 4,7 kΩ bằng đồng hồ vạn năng?

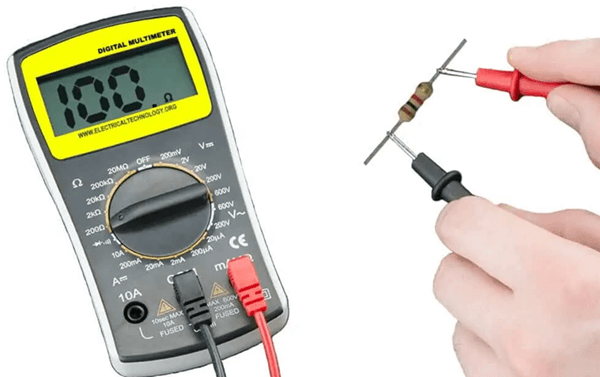

Hình 5. Đo điện trở bằng đồng hồ vạn năng kỹ thuật số

Kiểm tra nhanh bằng đồng hồ vạn năng sẽ xác nhận xem điện trở có ở gần giá trị mong đợi hay không.Điều này rất hữu ích khi khắc phục sự cố hoặc sắp xếp các bộ phận.

Bước 1: Thiết lập đồng hồ vạn năng một cách chính xác

Bật đồng hồ vạn năng và đặt nó ở chế độ điện trở (Ω).Nếu đồng hồ của bạn có phạm vi đo thủ công, hãy chọn phạm vi trên 4,7 kΩ, chẳng hạn như 20 kΩ.Đảm bảo các đầu dò được cắm vào đúng cổng (COM và Ω).Chạm nhanh các đầu đầu dò vào nhau để thấy máy đo phản hồi bình thường.

Bước 2: Cách ly điện trở trước khi đo

Để đọc chính xác nhất, điện trở phải được đo ngoài mạch.Nếu nó vẫn được hàn trên bảng, các bộ phận khác có thể tạo ra các đường dẫn song song làm thay đổi số đọc.Nếu không thể tháo ra được, hãy nhấc một chân của điện trở lên để nó không còn được kết nối hoàn toàn.Bước này ngăn chặn các kết quả đọc sai trông quá thấp.

Bước 3: Đo giá trị điện trở

Giữ một đầu dò trên mỗi dây dẫn của điện trở.Giữ liên lạc ổn định để giá trị không bị nhảy do kết nối kém.Đọc điện trở hiển thị và lưu ý xem nó có gần 4,70 kΩ hay không.Độ lệch nhỏ là bình thường tùy thuộc vào khả năng chịu đựng của điện trở.

Bước 4: Đánh giá kết quả bằng phạm vi dự kiến

So sánh số đọc với dung sai của điện trở nếu bạn biết.Đối với bộ phận thông thường ±5%, phạm vi bình thường là khoảng 4,465 kΩ đến 4,935 kΩ.Đối với phần ±1%, phạm vi bình thường là khoảng 4,653 kΩ đến 4,747 kΩ.Nếu đồng hồ hiển thị OL (đường hở) hoặc giá trị nằm ngoài phạm vi mong đợi thì điện trở có thể bị hỏng hoặc thiết lập đo có thể sai.

So sánh điện trở 4,7 kΩ với 10 kΩ và 47 kΩ

Ba giá trị này thường được sử dụng cho cùng một “công việc” (như kéo lên, đường lệch và bộ chia), nhưng chúng hoạt động khác nhau vì điện trở thay đổi dòng điện và tải.Bảng dưới đây cho thấy sự khác biệt về điện thực tế và thời điểm mỗi giá trị thường được chọn.

Tính năng	4,7 kΩ	10 kΩ	47 kΩ
Hiện tại ở mức 5 V(I = V/R)	1,06 mA	0,50 mA	0,106 mA
Hiện tại lúc 12 giờ V.	2,55 mA	1,20 mA	0,255 mA
Kháng cự tỷ lệ tới 4,7 kΩ	1×	cao hơn 2,13×	cao hơn 10 lần
Giảm điện áp qua điện trở ở 1 mA	4,7 V	10 V	47 V
tản điện ở mức 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Quyền lực tiêu tán ở 12 V	30,6 mW	14,4 mW	3,06 mW
thời gian RC không đổi với tụ điện 100 nF	0,47 mili giây	1,00 mili giây	4,70 mili giây
cắt RC tần số với 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
hiện tại thay đổi mỗi lần tăng 1 V	0,213 mA/V	0,100 mA/V	0,0213 mA/V
đầu ra đóng góp trở kháng trong bộ chia	Thấp	Trung bình	Cao
Thời gian sạc đến 63% với 100 nF	0,47 mili giây	1,00 mili giây	4,70 mili giây
Thời gian sạc đến ~99% (≈5τ)	2,35 mili giây	5,00 mili giây	23,5 mili giây
ADC điển hình hiệu ứng trở kháng nguồn	Lỗi tối thiểu	Có thể chấp nhận được lỗi	Đáng chú ý có thể xảy ra lỗi
Độ nhạy đến dòng điện rò rỉ (lỗi rò rỉ 1 µA)	Lỗi 0,47%	lỗi 1,0%	Sai số 4,7%
tương đối tốc độ giải quyết tín hiệu	Nhanh	Trung bình	Chậm

Kết luận

Điện trở 4,7 kΩ cho điện trở cân bằng, hoạt động tốt trong nhiều mạch.Mã màu của nó hiển thị giá trị và độ chính xác của nó, đồng thời kiểm tra bằng đồng hồ vạn năng sẽ xác nhận xem nó có còn hoạt động bình thường hay không.Nó thường được sử dụng để giữ tín hiệu ổn định, điều khiển đầu vào bóng bán dẫn và tạo ra các mức điện áp cố định.So với các giá trị thấp hơn hoặc cao hơn, nó tạo ra dòng điện vừa phải và vẫn đáng tin cậy, đó là lý do tại sao nó được sử dụng rộng rãi.
