Bộ xử lý MPC8245LZU300D: Bảng dữ liệu, tính năng, ứng dụng và thông số kỹ thuật

MPC8245LZU300D là bộ xử lý mạnh mẽ do NXP USA Inc. thực hiện cho các hệ thống nhúng cần nhanh, hiệu quả và nhỏ gọn.Nó chạy ở 300 MHz, hỗ trợ tối đa 2 GB SDRAM và có giao diện PCI 32 bit để kết nối với các thiết bị khác.Bộ xử lý này bao gồm các tính năng tích hợp như Dual UARTS, bộ điều khiển I²C và bộ điều khiển DMA hai kênh, làm cho nó tuyệt vời để xử lý các tác vụ khác nhau cùng một lúc.Hướng dẫn này giải thích các tính năng, thiết kế, sử dụng và lợi ích của nó, giúp bạn hiểu lý do tại sao nó là một lựa chọn tuyệt vời cho mạng, tự động hóa công nghiệp, lưu trữ, viễn thông và các ứng dụng nhúng khác.

Danh mục

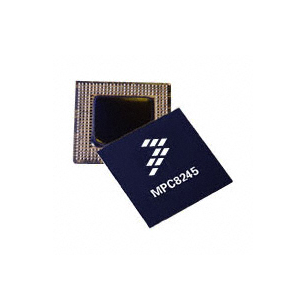

MPC8245LZU300D Mô tả

Các MPC8245LZU300D Từ NXP USA Inc. là bộ xử lý tích hợp hiệu suất cao dựa trên lõi PowerPC 603E, được tối ưu hóa cho các ứng dụng nhúng yêu cầu chi phí, không gian và quản lý năng lượng hiệu quả.Biến thể này hoạt động ở tốc độ lõi 300 MHz và hỗ trợ lên tới 2 GB SDRAM, làm cho nó phù hợp cho các ứng dụng yêu cầu.Nó có giao diện PCI 32 bit có khả năng 66 MHz, tăng cường khả năng tương thích của nó với nhiều loại ngoại vi PCI.Các chức năng tích hợp bao gồm các bộ truyền máy thu không đồng bộ toàn cầu kép (DUARTS), bộ điều khiển I²C và bộ điều khiển DMA hai kênh, trong số các bộ điều khiển khác, góp phần vào tính linh hoạt của nó trong việc xử lý các nhiệm vụ xử lý phức tạp một cách hiệu quả.Được đóng gói trong cấu hình mảng bóng băng 352 bóng (TBGA), MPC8245LZU300D đảm bảo dấu chân nhỏ gọn với hiệu suất mạnh mẽ về nhiệt độ từ 0 ° C đến 105 ° C.

Nếu bạn đang tìm cách đặt hàng số lượng lớn cho MPC8245LZU300D, hãy xem xét việc mua từ chúng tôi.Chúng tôi sẽ đảm bảo bạn có được thỏa thuận tốt nhất và có thể tận dụng hoàn toàn bộ xử lý mạnh mẽ này cho các dự án sắp tới của bạn.

Các tính năng MPC8245LZU300D

Kiến trúc Superscalar:Cho phép bộ xử lý thực hiện nhiều hướng dẫn cho mỗi chu kỳ đồng hồ, tăng hiệu quả và tốc độ của lõi.

Bộ nhớ cache tích hợp:Các tính năng 16 KB bộ nhớ cache hướng dẫn và 16 KB bộ đệm dữ liệu, có thể bị khóa một phần hoặc hoàn toàn.Điều này giúp giảm thiểu thời gian truy cập dữ liệu được sử dụng thường xuyên, tăng tốc xử lý.

Quản lý năng lượng năng động:Bao gồm các chế độ quản lý năng lượng như NAP, Doze và giấc ngủ, giúp giảm mức tiêu thụ điện dựa trên nhu cầu hoạt động của bộ xử lý.

Hỗ trợ SDRAM:Có thể xử lý tối đa 2 GB SDRAM trên xe buýt dữ liệu 32 hoặc 64 bit.Nó hỗ trợ nhiều cấu hình, phù hợp với các kích thước và loại ngân hàng bộ nhớ khác nhau.

Sửa lỗi:Sử dụng các cơ chế như ghi bộ đệm cho truy cập PCI và bộ xử lý, với sự hỗ trợ cho các kỹ thuật toàn vẹn dữ liệu như chẵn lẻ, hoạt động đọc biến đổi hoặc ECC (mã sửa lỗi).

ROM đa năng và giao diện I/O:Hỗ trợ các loại ROM và bộ nhớ flash khác nhau và cung cấp nhiều cổng I/O có mục đích chung, làm cho nó thích ứng với các kiến ​​trúc hệ thống khác nhau.

Xe buýt PCI 32 bit:Hoạt động ở tốc độ lên tới 66 MHz và tuân thủ các tiêu chuẩn PCI 2.2.Nó cũng có khả năng giao tiếp với một loạt các thiết bị ngoại vi PCI nhờ dung sai 5,0 V của nó.

Hỗ trợ kênh kép:Có bộ điều khiển DMA hai kênh hỗ trợ các chế độ trực tiếp và chuỗi, có thể tự động hóa và liên kết chuyển dữ liệu để xử lý dữ liệu hiệu quả hơn.

Khả năng phân tán:Tạo điều kiện cho các hoạt động liên quan đến việc đọc từ hoặc ghi vào các phần bộ nhớ không liên tục, được trang bị hàng đợi chuyển và nhiều tùy chọn ngắt để quản lý chuyển dữ liệu một cách hiệu quả.

Giao diện giao tiếp:Bao gồm hai UART cho giao tiếp nối tiếp và bộ điều khiển I²C hỗ trợ cả chế độ chính và nô lệ, cho phép các nhu cầu giao tiếp khác nhau.

Bộ điều khiển ngắt lập trình:Cung cấp quản lý mạnh mẽ các ngắt phần cứng và nối tiếp, cải thiện khả năng đáp ứng và kiểm soát của hệ thống.

Bộ hẹn giờ và thế hệ đồng hồ:Kết hợp bốn bộ hẹn giờ có thể lập trình và các cơ chế tích hợp để tạo đồng hồ cho bus PCI và SDRAM, đảm bảo thời gian và đồng bộ hóa chính xác trên các thành phần hệ thống khác nhau.

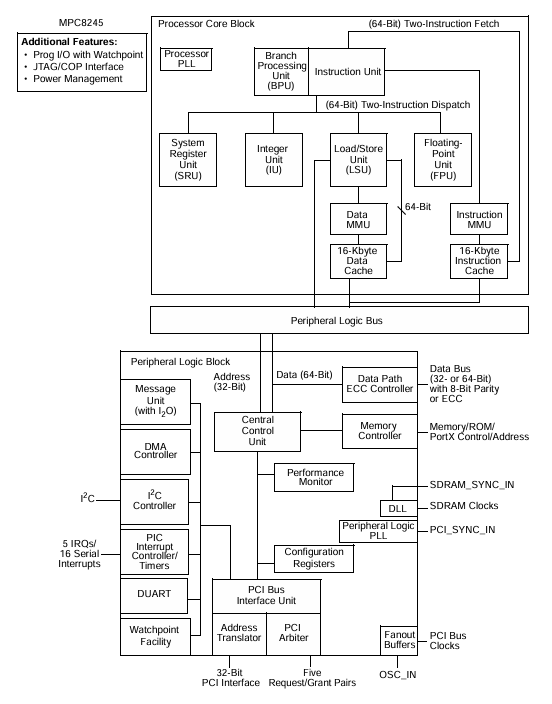

Sơ đồ khối MPC8245LZU300D

Các Sơ đồ khối MPC8245LZU300D cho thấy cách bộ xử lý và thiết bị ngoại vi tương tác.Nó có hai phần chính: Khối lõi bộ xử lý Và Khối logic ngoại vi.Bộ xử lý khối lõi xử lý các tính toán.Nó bao gồm Đơn vị xử lý chi nhánh (BPU)Thì Đơn vị số nguyên (IU)Thì Đơn vị nổi (FPU), Và Đơn vị tải/lưu trữ (LSU).Các hướng dẫn được tìm nạp, xử lý và thực hiện hiệu quả với sự trợ giúp của Dữ liệu và bộ nhớ cache dữ liệu 16-kbyte.Các Đơn vị quản lý bộ nhớ (MMU) Quản lý truy cập bộ nhớ.Các Khối logic ngoại vi Kết nối bộ xử lý với các thiết bị bên ngoài.Nó bao gồm a Bộ điều khiển DMA để chuyển bộ nhớ nhanh, một Bộ điều khiển I²C cho giao tiếp và một Đơn vị tin nhắn cho các hoạt động đầu vào/đầu ra.Các Giao diện xe buýt PCI Hỗ trợ kết nối PCI 32 bit để mở rộng.MỘT Bộ điều khiển bộ nhớ xử lý bộ nhớ hệ thống, bao gồm cả SDRAM Đồng hồ đồng bộ hóa đồng hồ.Để kiểm soát hệ thống, nó có một Bộ điều khiển ngắt pic Điều đó quản lý gián đoạn từ các nguồn khác nhau.Các Bộ điều khiển đường dẫn dữ liệu ECC Đảm bảo tính toàn vẹn dữ liệu, hỗ trợ các xe buýt dữ liệu 32 bit hoặc 64 bit với mức chẵn lẻ hoặc ECC (Mã sửa lỗi).Tín hiệu đồng hồ như Osc_in Và PCI_Sync_in Giữ mọi thứ được đồng bộ hóa cho hoạt động trơn tru.

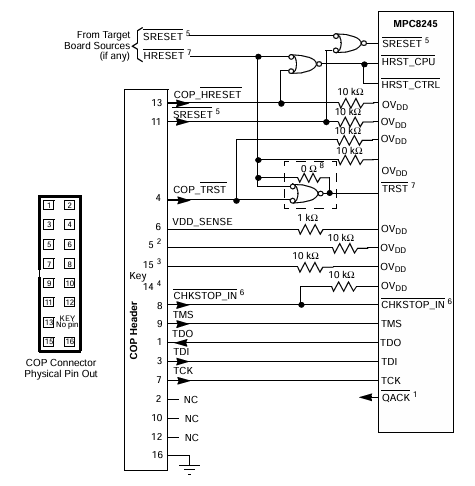

Sơ đồ kết nối COP

Các Sơ đồ kết nối COP Đối với MPC8245LZU300D hiển thị giao diện gỡ lỗi và đặt lại được sử dụng để thử nghiệm và xử lý sự cố bộ xử lý.Các Tiêu đề COP 16 chân kết nối bộ xử lý với bên ngoài JTAG/COP công cụ gỡ lỗi.Tín hiệu chính bao gồm SresetThì Hreset, Và COP_HRESET, trong đó hệ thống kiểm soát đặt lại.Các Hrst_ctrl Đầu vào giúp phối hợp đặt lại bằng cổng logic.Các COP_TRST Đặt lại Jtag Kiểm tra logic.Tín hiệu JTAG: TMSThì TDOThì TDI, Và TCK được sử dụng để quét ranh giới và gỡ lỗi trong mạch.Các Chkstop_in Bộ xử lý kiểm soát tín hiệu trong khi gỡ lỗi, trong khi Vdd_sense màn hình điện áp hệ thống.Điện trở kéo và kéo xuống (10 kΩ, 1 kΩ) giúp ổn định tín hiệu.Các Qack Tín hiệu hỗ trợ trong việc phối hợp gỡ lỗi.Các Đầu nối cảnh sát Theo dõi Pinout tiêu chuẩn JTAG, giúp dễ dàng kết nối với các công cụ gỡ lỗi.

Thông số kỹ thuật MPC8245LZU300D

Kiểu	Tham số
Nhà sản xuất	NXP USA Inc.
Loạt	Mpc82xx
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Bộ xử lý cốt lõi	PowerPC 603E
Số lượng lõi/chiều rộng xe buýt	1 lõi, 32 bit
Tốc độ	300 MHz
Bộ điều khiển RAM	SDRAM
Gia tốc đồ họa	KHÔNG
Điện áp - I/O.	3.3v
Nhiệt độ hoạt động	0 ° C ~ 105 ° C (TA)
Loại gắn kết	Núi bề mặt
Gói / trường hợp	352-lbga
Gói thiết bị nhà cung cấp	352-TBGA (35x35)
Giao diện bổ sung	I2c, i²o, pci, uart
Số sản phẩm cơ sở	MPC82

Ứng dụng MPC8245LZU300D

Thiết bị kết nối mạng

MPC8245LZU300D phù hợp lý tưởng cho các thiết bị mạng như bộ định tuyến, công tắc và thẻ giao diện mạng.Giao diện PCI mạnh mẽ và các thiết bị ngoại vi giao tiếp tích hợp của nó cho phép chuyển dữ liệu tốc độ cao và quản lý hiệu quả nhiều giao thức giao tiếp.Khả năng này giúp tăng cường hiệu suất và độ tin cậy của các hoạt động mạng.

Tự động hóa công nghiệp

Trong tự động hóa công nghiệp, bộ xử lý này đóng vai trò trong các hệ thống cung cấp năng lượng như bộ điều khiển logic có thể lập trình (PLC), giao diện máy (HMIS) và máy móc tự động hóa khác.Khả năng xử lý bộ xử lý để xử lý các nhiệm vụ kiểm soát và giám sát làm cho nó trở thành một thành phần quan trọng trong các thiết lập công nghiệp hiện đại, đảm bảo quản lý quy trình chính xác và hiệu quả.

Giải pháp lưu trữ

Giao diện bộ nhớ nâng cao và khả năng DMA của MPC8245LZU300D làm cho nó trở thành một lựa chọn tuyệt vời cho các ứng dụng liên quan đến lưu trữ, bao gồm bộ điều khiển RAID và mạng lưu trữ (SANS).Nó vượt trội trong việc quản lý truy cập dữ liệu tốc độ cao và quản lý lưu trữ hiệu quả, rất tốt trong môi trường nơi tính toàn vẹn dữ liệu và truy cập nhanh là ưu tiên.

Viễn thông

Bộ vi xử lý này rất phù hợp để sử dụng trong các thiết bị viễn thông, chẳng hạn như các trạm cơ sở và cổng.Khả năng xử lý hiệu quả nhiều luồng dữ liệu và hỗ trợ các giao thức truyền thông khác nhau giúp cải thiện chức năng tổng thể và độ tin cậy của cơ sở hạ tầng viễn thông.

Hệ thống nhúng

Khả năng tích hợp đa năng của MPC8245LZU300D khiến nó trở thành ứng cử viên chính cho các hệ thống nhúng được tìm thấy trong thiết bị điện tử ô tô, thiết bị điện tử và thiết bị y tế.Phạm vi của các thiết bị ngoại vi và giao diện tích hợp của nó cho phép thiết kế các giải pháp nhúng chuyên dụng, hiệu suất cao được thiết kế để đáp ứng các nhu cầu cụ thể của các ngành này.

MPC8245LZU300D Các phần tương tự

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300D Ưu điểm

Thiết kế tích hợp hệ thống trên chip (SOC)

MPC8245LZU300D kết hợp lõi bộ xử lý, bộ điều khiển bộ nhớ và thiết bị ngoại vi thành một chip.Phương pháp SOC này đơn giản hóa kiến ​​trúc hệ thống, giảm thiểu sự cần thiết của các thành phần bên ngoài và có thể dẫn đến giảm chi phí trong cả giai đoạn phát triển và sản xuất.

Xử lý hiệu suất cao

Bộ xử lý hoạt động ở tần số 300 MHz và sử dụng kiến ​​trúc Superscalar, cho phép nó thực hiện nhiều hướng dẫn cho mỗi chu kỳ đồng hồ.Khả năng xử lý hiệu suất cao này đảm bảo hoạt động hiệu quả và vượt trội so với các bộ xử lý không hỗ trợ sự song song đó, làm cho nó trở nên lý tưởng cho các ứng dụng đòi hỏi.

Hỗ trợ bộ nhớ đa năng

Bộ xử lý này hỗ trợ tối đa 2 GB SDRAM và có giao diện bộ nhớ nâng cao bao gồm sửa lỗi và ROM linh hoạt và giao diện I/O.Mức hỗ trợ bộ nhớ này cung cấp tính linh hoạt, cho phép hệ thống tùy chỉnh cấu hình bộ nhớ để đáp ứng nhu cầu ứng dụng cụ thể, một lợi thế so với các hệ thống cứng nhắc hơn.

Tích hợp ngoại vi toàn diện

MPC8245LZU300D bao gồm các giao diện giao tiếp tích hợp như UARTS và bộ điều khiển I²C, cũng như bộ đếm thời gian có thể lập trình và bộ điều khiển ngắt.Sự tích hợp ngoại vi rộng rãi này làm giảm nhu cầu về các thành phần bên ngoài bổ sung, đơn giản hóa thiết kế tổng thể và cải thiện độ tin cậy của hệ thống bằng cách giảm các điểm thất bại tiềm năng.

Tiêu thụ năng lượng thấp

Với quản lý năng lượng động với các chế độ như NAP, Doze và Sleep, bộ xử lý có thể tối ưu hóa việc sử dụng năng lượng của nó dựa trên nhu cầu khối lượng công việc hiện tại.Khả năng này được sử dụng trong các ứng dụng cần hiệu quả năng lượng, cung cấp lợi thế so với các bộ xử lý khác thiếu điều khiển công suất chi tiết như vậy.

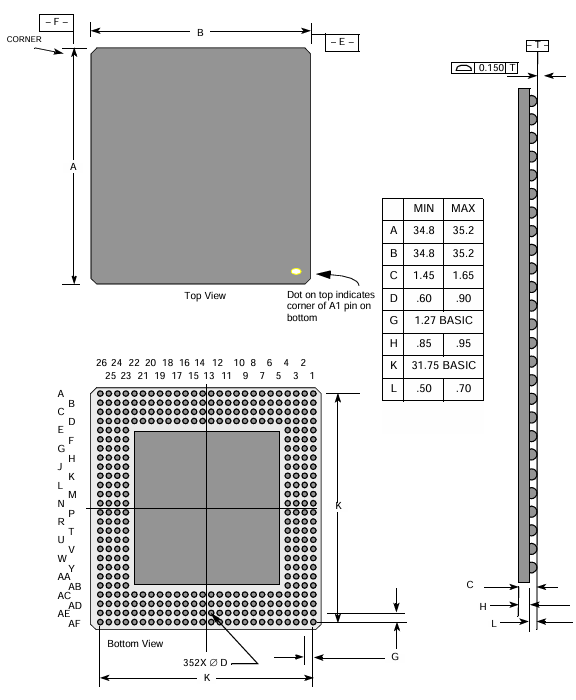

Kích thước bao bì MPC8245LZU300D

Tham số gói

Tham số	Kích thước (mm)
Đề cương gói	35 mm × 35 mm
Kết nối	352
Sân bóng đá	1,27 mm
Hàn bóng	ZU (Gói TBGA) Gian62 SN/36 Pb/2 Ag;VV (phiên bản không có chì của gói)
Đường kính bóng hàn	0,75 mm
Chiều cao mô -đun tối đa	1,65 mm
Đặc điểm kỹ thuật đồng vị	0,15 mm
Lực tối đa	6.0 lbs.Tổng số, phân phối đồng đều trên gói (8 gram/bóng)

Ghép gán pin và kích thước gói

Nhà sản xuất MPC8245LZU300D

Bộ vi xử lý MPC8245LZU300D là sản phẩm của NXP USA INC., một công ty con của chất bán dẫn NXP.Các chất bán dẫn NXP, xuất hiện từ các chất bán dẫn Philips, có hoạt động của Hoa Kỳ có trụ sở tại Austin, Texas.Bộ xử lý này, một phần của danh mục đầu tư rộng hơn của họ, tích hợp các công nghệ được tối ưu hóa cho hiệu suất và mức tiêu thụ năng lượng thấp, làm cho nó phù hợp cho nhiều ứng dụng nhúng.Mặc dù MPC8245LZU300D đã được đánh dấu là lỗi thời, NXP USA Inc. tiếp tục hỗ trợ các sản phẩm kế thừa của mình trong khi đẩy các ranh giới trong các khu vực như ô tô, công nghiệp và IoT thông qua các giải pháp bán dẫn mới.

Phần kết luận

MPC8245LZU300D là một bộ xử lý mạnh mẽ và đáng tin cậy được xây dựng cho các ứng dụng yêu cầu.Với việc xử lý nhanh, các tính năng giao tiếp tích hợp và các chế độ tiết kiệm năng lượng thông minh, nó giúp các hệ thống chạy trơn tru và hiệu quả.Mặc dù bây giờ nó đã lỗi thời, nhưng nó vẫn hữu ích trong nhiều dự án mạng, công nghiệp và viễn thông.Khả năng xử lý nhiều nhiệm vụ của nó trong khi tiết kiệm năng lượng làm cho nó trở thành một lựa chọn có giá trị để tìm kiếm một bộ xử lý nhúng đáng tin cậy.
