EPM7256AETC144-10N CPLD: Biểu dữ liệu, thông số kỹ thuật, ứng dụng và hướng dẫn lập trình

EPM7256AETC144-10N là một thiết bị logic có thể lập trình (CPLD) từ loạt Intel Max Max® 7000A.Chip này được thiết kế để thực hiện nhanh, chạy lên tới 172,4 MHz với độ trễ 10 ns.Hướng dẫn này giải thích mọi thứ về CPLD này, bao gồm các tính năng, thông số kỹ thuật, sử dụng, cách lập trình và bố cục pin của nó.Nếu bạn cần một chip đáng tin cậy, có thể lập trình cho các mạch kỹ thuật số, bài viết này sẽ giúp bạn hiểu cách thức hoạt động của nó.

Danh mục

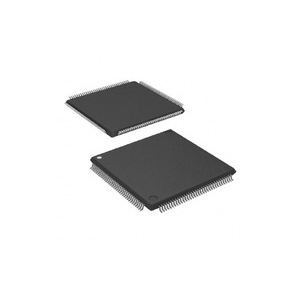

EPM7256AETC144-10N Mô tả

Các EPM7256AETC144-10N là một CPLD hiệu suất cao từ loạt MAX® 7000A của Intel, được điều chỉnh để yêu cầu các tác vụ tích hợp logic.Thiết bị này tự hào có 256 macrocell và khoảng 5.000 cổng có thể sử dụng, tạo điều kiện cho sự linh hoạt và tiện ích thiết kế đáng kể trong môi trường kỹ thuật số phức tạp.Hoạt động ở tần số tối đa là 172,4 MHz với độ trễ lan truyền chỉ 5,5 ns, nó được thiết kế để vận hành nhanh chóng.Được thiết kế với điện áp vận hành 3,3V và được đóng gói trong gói phẳng bốn mặt nhỏ nhỏ gọn (TQFP), EPM7256AETC144-10N hỗ trợ các yêu cầu thiết kế logic mạnh mẽ.EPM7256AETC144-10N sử dụng bộ nhớ cấu hình không bay hơi dựa trên EEPROM, cho phép lưu trữ vĩnh viễn dữ liệu lập trình.Tính năng này, kết hợp với khả năng lập trình trong hệ thống thông qua giao diện JTAG, giúp dễ dàng cập nhật và lập trình lại trường, tăng cường khả năng sử dụng lâu dài mà không cần cấu hình lại hoặc thay thế vật lý.

Đảm bảo các dự án của bạn với công nghệ được chứng minh trường đáng tin cậy bằng cách đặt hàng số lượng lớn của bạn cho EPM7256AETC144-10N với chúng tôi ngay hôm nay và đảm bảo bạn có giải pháp CPLD vững chắc.

Các mô hình CAD EPM7256AETC144-10N

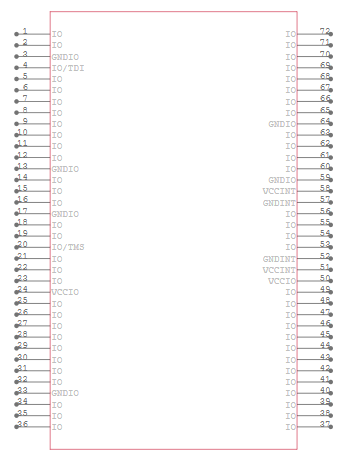

Biểu tượng EPM7256AETC144-10N

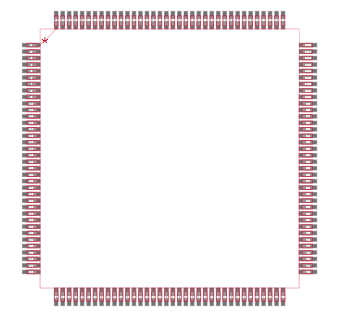

EPM7256AETC144-10N Dấu chân

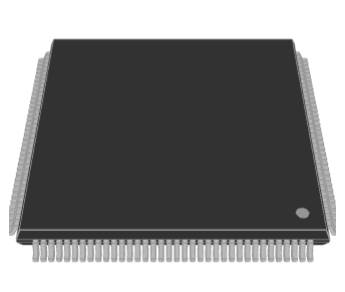

Mô hình 3D EPM7256AETC144-10N

Các tính năng EPM7256AETC144-10N

Macrocells:Thiết bị này được trang bị 256 macrocells.Macrocell là các thành phần logic có thể định cấu hình cho phép CPLD thực hiện các hàm logic khác nhau.

Cổng có thể sử dụng:Nó cung cấp khoảng 5.000 cổng có thể sử dụng.Điều này đề cập đến số lượng tương đương của cổng logic cơ bản (như và, hoặc, không) có thể được cấu hình trong thiết bị.

Chân I/o:CPLD có 120 chân đầu vào/đầu ra, cho phép giao tiếp rộng rãi với các phần khác của thiết kế điện tử của người dùng.

Độ trễ tuyên truyền (TPD):Độ trễ lan truyền tối đa là 10 nano giây, xác định mức độ nhanh chóng của CPLD có thể xử lý tín hiệu đầu vào và tạo ra đầu ra.

Tần suất hoạt động:Nó có thể hoạt động ở tần số lên tới 95,2 MHz, xác định tốc độ mà thiết bị có thể thực hiện các hoạt động logic.

Điện áp cung cấp:Thiết bị hoạt động ở điện áp cung cấp 3,3V, phù hợp với các mức logic kỹ thuật số điện áp thấp phổ biến.

Bưu kiện:Nó đi kèm trong một gói phẳng bốn mặt mỏng (TQFP), một loại gói nhỏ gọn thuận lợi để giảm thiểu không gian cần thiết trên các bảng mạch in.

Phạm vi nhiệt độ hoạt động:Phạm vi nhiệt độ hoạt động là từ 0 ° C đến 70 ° C, đảm bảo hiệu suất đáng tin cậy trong một loạt các điều kiện môi trường.

Khả năng lập trình trong hệ thống:CPLD hỗ trợ lập trình trong hệ thống thông qua IEEE STD.1149.1 Giao diện Nhóm hành động thử nghiệm chung (JTAG), cho phép lập trình và lập trình lại thiết bị logic trong cấu hình phần cứng cuối cùng.

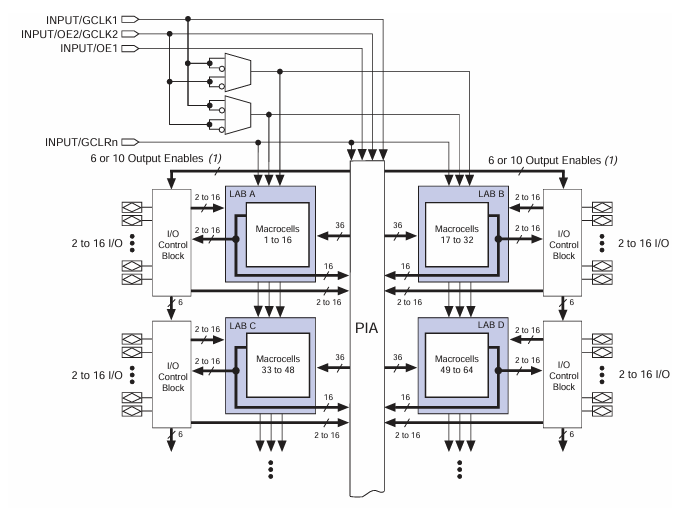

EPM7256AETC144-10N Sơ đồ khối

Các EPM7256AETC144-10N là a Thiết bị logic lập trình phức tạp (CPLD) với bốn Các khối mảng logic (phòng thí nghiệm) , mỗi cái chứa 16 macrocells, tổng cộng 64 macrocell.Các macrocell này xử lý cả logic kết hợp và liên tiếp, làm cho thiết bị linh hoạt cho các ứng dụng logic kỹ thuật số khác nhau.Ở trung tâm của CPLD là Mảng kết nối có thể lập trình (PIA), kết nối tất cả các phòng thí nghiệm, đảm bảo định tuyến tín hiệu hiệu quả.Mỗi phòng thí nghiệm giao tiếp với PIA bằng 36 dòng kết nối, cho phép các tín hiệu được chia sẻ và xử lý hiệu quả.Thiết bị có các khối điều khiển I/O ở mỗi bên, hỗ trợ 2 đến 16 chân I/O trên mỗi phòng thí nghiệm.Các khối này giúp quản lý các chức năng đầu vào và đầu ra, kết nối CPLD với các mạch bên ngoài.Các tín hiệu điều khiển như đồng hồ toàn cầu (GCLK1, GCLK2), đầu ra cho phép (OE1) và RESET toàn cầu (GCLRN) giúp đồng bộ hóa các hoạt động logic trên thiết bị.Ngoài ra, các cổng logic quản lý tín hiệu đồng hồ và đặt lại, đảm bảo hoạt động trơn tru.CPLD này được thiết kế để xử lý logic tốc độ cao, cung cấp khả năng lập trình, định tuyến tín hiệu hiệu quả và điều khiển I/O đáng tin cậy, làm cho nó phù hợp với các hệ thống nhúng, truyền thông và tự động hóa công nghiệp.

EPM7256AETC144-10N Thông số kỹ thuật

Kiểu	Tham số
Nhà sản xuất	Altera/Intel
Loạt	MAX® 7000A
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Loại lập trình	Trong lập trình hệ thống
Thời gian trễ TPD (1) Tối đa	10 ns
Cung cấp điện áp - nội bộ	3V ~ 3,6V
Số lượng phần tử/khối logic	16
Số lượng macrocells	256
Số lượng cổng	5000
Số lượng I/O.	120
Nhiệt độ hoạt động	0 ° C ~ 70 ° C (TA)
Loại gắn kết	Núi bề mặt
Gói / trường hợp	144-lqfp
Gói thiết bị nhà cung cấp	144-TQFP (20x20)
Số sản phẩm cơ sở	EPM7256

EPM7256AETC144-10N Ứng dụng

Trí tuệ nhân tạo

CPLD này được sử dụng trong máy gia tốc phần cứng AI để xử lý các tính toán phức tạp cần thiết để xử lý các thuật toán AI một cách hiệu quả, tăng cường cả tốc độ và độ tin cậy trong các ứng dụng AI.

Công nghệ 5G

Trong lĩnh vực truyền thông 5G, EPM7256AETC144-10N là tốt nhất để xử lý tín hiệu và quản lý các giao thức truyền thông.Các hoạt động logic tốc độ cao của nó tạo điều kiện cho việc xử lý nhanh chóng cần thiết trong thế hệ hệ thống không dây tiếp theo.

Điện toán đám mây

Trong các trung tâm dữ liệu, thiết bị này cải thiện khả năng xử lý, đóng vai trò là thành phần để quản lý khối lượng dữ liệu và tính toán phức tạp cao, hỗ trợ cơ sở hạ tầng của dịch vụ đám mây.

Điện tử tiêu dùng

CPLD tìm thấy các ứng dụng trong các thiết bị điện tử tiêu dùng như tivi và bảng điều khiển chơi game, nơi nó thực hiện các chức năng logic tùy chỉnh nhằm tăng cường chức năng và kinh nghiệm của thiết bị.

Công nghệ không dây

Nó được sử dụng trong các thiết bị truyền thông không dây để điều chỉnh và giải điều chế tín hiệu, đảm bảo giao tiếp hiệu quả và hiệu quả trong các thiết bị như bộ định tuyến và modem di động.

Kiểm soát công nghiệp

Thiết bị này là không thể thiếu cho các hệ thống tự động hóa trong các thiết lập công nghiệp, nơi nó điều khiển máy móc và quản lý các quy trình, góp phần tăng năng suất và an toàn.

Internet of Things (IoT)

Trong các thiết bị IoT, EPM7256AETC144-10N quản lý các tác vụ xử lý và truyền thông dữ liệu, tuyệt vời cho hoạt động liền mạch của các thiết bị được kết nối trong nhà và ngành công nghiệp thông minh.

Thiết bị y tế

CPLD được áp dụng trong các thiết bị y tế cho các nhiệm vụ như thu thập dữ liệu và xử lý tín hiệu, đóng vai trò trong độ tin cậy và hiệu quả của chẩn đoán y tế và thiết bị điều trị.

EPM7256AETC144-10N Các phần tương tự

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N Ưu điểm

Mật độ logic cao

Thiết bị này đóng gói 256 macrocell và khoảng 5.000 cổng có thể sử dụng, cho phép thực hiện các mạch logic phức tạp trong một chip.Mật độ logic cao này tạo điều kiện cho các thiết kế tích hợp và nhỏ gọn hơn, giảm số lượng thành phần tổng thể và đơn giản hóa bố cục bảng.

Khả năng lập trình trong hệ thống (ISP)

Với khả năng lập trình trong hệ thống thông qua IEEE STD.1149.1 Giao diện JTAG, EPM7256AETC144-10N cho phép lập trình dễ dàng và lập trình lại trực tiếp trong mạch.Khả năng này là vô giá đối với các quy trình thiết kế và tạo mẫu nhanh chóng, cho phép thực hiện các điều chỉnh mà không cần thay thế chip.

Độ trễ nhân giống nhanh

Với độ trễ lan truyền tối đa chỉ 10 ns, CPLD này đảm bảo xử lý nhanh các đầu vào và đầu ra cho các ứng dụng yêu cầu xử lý dữ liệu tốc độ cao và phản hồi kịp thời, chẳng hạn như xử lý video và hệ thống giao dịch tần số cao.

Tiêu thụ năng lượng thấp

Hoạt động trên điện áp cung cấp 3,3V, EPM7256AETC144-10N được tối ưu hóa cho hiệu quả năng lượng.Tiêu thụ năng lượng thấp này có lợi trong các thiết bị di động và vận hành bằng pin, trong đó quản lý năng lượng tốt cho việc kéo dài tuổi thọ hoạt động.

Khả năng I/O toàn diện

Thiết bị được trang bị 120 chân I/O, cung cấp các tùy chọn kết nối rộng rãi.Điều này cho phép giao tiếp linh hoạt với một loạt các thiết bị ngoại vi và các thành phần hệ thống khác, làm cho nó có khả năng thích ứng cao với các môi trường đa thiết bị phức tạp.

Lưu trữ cấu hình không bay hơi

Nhờ bộ nhớ dựa trên EEPROM, CPLD vẫn giữ lại cài đặt cấu hình ngay cả sau khi tắt nguồn, đảm bảo chức năng thiết bị vẫn nhất quán trong các chu kỳ nguồn.Tính năng này là cần thiết cho các ứng dụng yêu cầu hiệu suất dài hạn, đáng tin cậy mà không cần cấu hình lại thường xuyên.

Các bước lập trình EPM7256AETC144-10N

Lập trình thiết bị EPM7256AETC144-10N bao gồm quy trình lập trình trong hệ thống (ISP) sáu giai đoạn: ISP):

1. Enter ISP: Bước này đảm bảo các phần đầu vào và đầu ra của chuyển đổi thiết bị từ chế độ sử dụng thông thường sang chế độ lập trình một cách trơn tru.Phải mất khoảng 1 mili giây.

2. Kiểm tra ID: Trước khi bắt đầu lập trình, thiết bị sẽ kiểm tra ID của chính nó.Bước này rất nhanh.

3. Xóa số lượng lớn: Điều này xóa tất cả dữ liệu trước đó khỏi thiết bị.Nó thực hiện điều này bằng cách nhận một lệnh để xóa mọi thứ và sau đó chờ 100 mili giây để đảm bảo mọi thứ bị xóa.

4. Chương trình: Đây là nơi dữ liệu mới được đưa vào thiết bị.Đối với mỗi phần dữ liệu, nó được gửi đến địa chỉ chính xác trong thiết bị, và sau đó một xung đặc biệt đảm bảo nó được lưu trữ đúng cách.

5. Xác minh: Sau khi lập trình, thiết bị kiểm tra xem tất cả dữ liệu được lưu trữ chính xác bằng cách đọc lại và so sánh nó với những gì cần có.

6. Thoát ISP: Bước này chuyển thiết bị trở lại từ chế độ lập trình sang chế độ sử dụng thông thường.Nó cũng mất khoảng 1 mili giây.

Tổng thời gian cần thiết để lập trình phụ thuộc vào thời gian mỗi xung kéo dài và dữ liệu có thể di chuyển nhanh vào và ra khỏi thiết bị, điều này bị ảnh hưởng bởi tốc độ của đồng hồ lập trình và bao nhiêu dữ liệu cần xử lý.Các thiết bị khác nhau có thể mất nhiều thời gian khác nhau vì chúng có số lượng bộ nhớ khác nhau để lập trình.

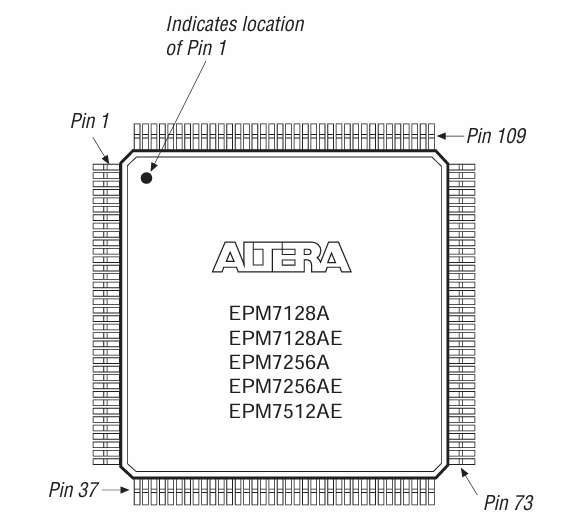

EPM7256AETC144-10N Sơ đồ pin ra

Sơ đồ hiển thị bản phác thảo gói EPM7256AETC144-10N và đánh số pin.Chip này đi kèm trong một TQFP-144 (Gói phẳng Quad mỏng với 144 chân), có nghĩa là nó có các dẫn đầu tốt ở cả bốn mặt.Vị trí chân 1 được đánh dấu bằng một dấu chấm nhỏ và số pin tăng ngược chiều kim đồng hồ xung quanh gói.Các chân tham chiếu chính như chân 1, chân 37, chân 73 và chân 109 giúp định hướng trong quá trình lắp ráp PCB.Kích thước phác thảo xác định kích thước vật lý chip chip để đảm bảo phù hợp với PCB.Sự sắp xếp chân Pinout cho phép định tuyến tín hiệu hiệu quả, làm cho nó phù hợp cho các ứng dụng logic phức tạp.EPM7256AE là một phần của loạt CPLD tối đa 7000A, với 256 macrocells và lập trình trong hệ thống.Hậu tố -10N chỉ ra mức tốc độ 10 ns và gói không có chì.

Nhà sản xuất EPM7256AETC144-10N

EPM7256AETC144-10N là một thiết bị logic lập trình phức tạp (CPLD) ban đầu được phát triển bởi Altera Corporation, sau đó được mua lại bởi Tập đoàn Intel Vào năm 2015. Kể từ khi mua lại, Intel đã trở thành nhà sản xuất chính thức của các dòng sản phẩm Altera, FPGA và CPLD, bao gồm loạt MAX® 7000A, mà thiết bị này thuộc về.EPM7256AETC144-10N được thiết kế cho các ứng dụng hiệu suất cao, công suất thấp, hỗ trợ lập trình trong hệ thống (ISP) thông qua JTAG (IEEE 1149.1).Mặc dù Intel kế thừa công nghệ CPLD Altera, nhưng thiết bị này đã bị ngừng sản xuất và hiện được phân loại là lỗi thời, có nghĩa là Intel không còn sản xuất hoặc hỗ trợ nó trong sản xuất hoạt động.

Phần kết luận

EPM7256AETC144-10N là một CPLD mạnh mẽ và linh hoạt được sử dụng trong AI, 5G, điện toán đám mây, máy công nghiệp, IoT và các thiết bị y tế.Nó xử lý dữ liệu một cách nhanh chóng, sử dụng ít năng lượng và cho phép lập trình lại dễ dàng mà không cần loại bỏ nó khỏi mạch.Nó vẫn hữu ích cho các thiết kế cũ cần logic lập trình với hiệu suất ổn định.Cho dù bạn đang làm việc với CPLD này hay tìm kiếm các lựa chọn thay thế tương tự, việc hiểu thiết kế, lập trình và lợi ích của nó có thể giúp bạn tận dụng tốt nhất nó trong các ứng dụng kỹ thuật số tốc độ cao.

Biểu dữ liệu PDF

EPM7256AETC144-10N DataSheets:

Tối đa 7000A.pdf
