Bên trong IC 7490: Hướng dẫn toàn diện về các mạch đối phó thập kỷ

Trong vũ trụ rộng lớn và ngày càng mở rộng của các thiết bị điện tử kỹ thuật số, vai trò của các mạch tích hợp trong việc tăng cường sự tinh tế và hiệu quả của các hệ thống điện tử không thể được nói quá.Trong số các thành phần cơ bản này, IC 7490 nổi bật như một bộ đếm thập phân (BCD) được mã hóa nhị phân điển hình, khóa trong các ứng dụng đòi hỏi tính chính xác và hiệu quả.Được biết đến với chức năng mạnh mẽ của nó, IC 7490 tạo điều kiện cho sự xuất sắc kỹ thuật số bằng cách quản lý liền mạch các chữ số thập phân và đặt lại một cách dễ dàng, làm cho nó cần thiết trong các thiết bị từ đồng hồ kỹ thuật số đến các hệ thống điều khiển phức tạp.Bài viết này đào sâu vào IC 7490, phát hiện ra động lực hoạt động, sắc thái cấu trúc và tác động sâu sắc đến thiết bị điện tử kỹ thuật số, do đó chiếu sáng vai trò chính của nó trong các ứng dụng công nghệ hiện đại.

Danh mục

Khám phá IC 7490

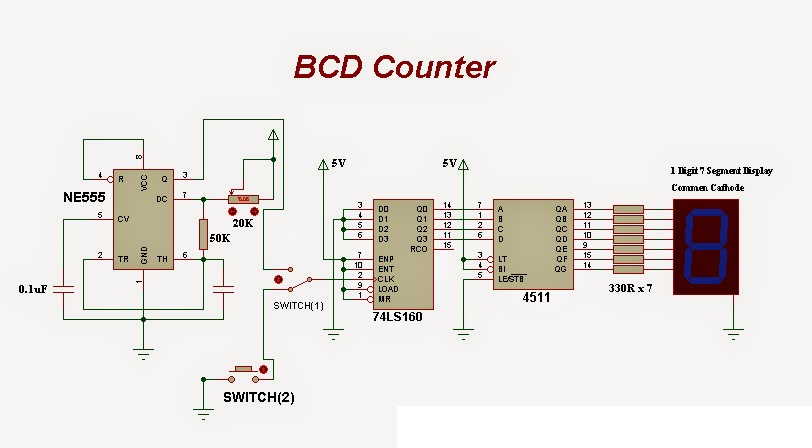

Bộ đếm thập phân được mã hóa nhị phân (BCD) vẫn là một nền tảng trong thiết bị điện tử kỹ thuật số.Nó rất giỏi trong việc đếm các chữ số thập phân lên đến mười, tự động đặt lại với mỗi xung đồng hồ.Đầu ra duy nhất từ ​​0000 đến 1001 ở định dạng nhị phân được tạo ra với độ chính xác, minh họa sự đóng góp của nó cho hiệu quả hệ thống.IC 7490 là một mạch tích hợp chi tiết được chế tạo cụ thể để đếm số thập phân, đảm bảo hoạt động liền mạch của các mạch điện tử.

Các bộ đếm BCD tìm thấy vị trí của họ trong vô số ứng dụng, bao gồm đồng hồ kỹ thuật số, odometer và máy tính.Trong các kịch bản yêu cầu biểu diễn chính xác số thập phân ở dạng nhị phân, các bộ đếm như vậy vượt trội bằng cách giảm bớt sự chuyển đổi thành các định dạng dễ hiểu.Khi các bộ đếm BCD được sử dụng trong các hệ thống điều khiển và các thiết bị đòi hỏi đại diện số chính xác, một sự đánh giá sâu hơn về tính thực tế của chúng xuất hiện thông qua việc sử dụng hàng ngày.

IC 7490 đánh dấu một bước tiến đáng chú ý trong thiết kế kỹ thuật số, thúc đẩy chuyển đổi liền mạch và hiệu suất mạnh mẽ trong việc đếm các nhiệm vụ.Các kỹ sư giữ khả năng thích ứng của nó trong sự quan tâm cao, đặc biệt là khi làm việc trên các thiết bị điện tử phức tạp, do xử lý linh hoạt của các chức năng đếm khác nhau.Hiệu quả này trong hoạt động cho thấy nó là một tùy chọn ưa thích để chế tạo các hệ thống kỹ thuật số trong đó độ chính xác và độ tin cậy có giá trị đáng kể.

Tổng quan IC 7490

Ic 7490 là một mạch tích hợp tinh vi được thiết kế như một bộ đếm 4 bit.Tại cốt lõi của nó, nó sử dụng một cơ chế mang gợn sóng và có một loạt các flip-flop chính/nô lệ được kết nối với nhau.Mạch được tổ chức một cách khéo léo thành hai phân đoạn chức năng riêng biệt: một điều kiện tạo ra một hoạt động phân chia và hai hoạt động khác.Cấu hình kép này đáp ứng các tần số đồng hồ khác nhau, dẫn đến chuyển đổi trạng thái động với mỗi xung đồng hồ.Cách tiếp cận cấu trúc như vậy cho phép các khả năng đếm đa năng, mở ra các con đường cho các triển khai kỹ thuật số phức tạp.

Khung phần hai phần độc đáo của IC cho phép bạn khám phá một loạt các ứng dụng đếm kỹ thuật số.Nắm bắt các chức năng phân chia từng hai và phân chia, bạn có thể điều chỉnh các phạm vi đếm bằng cách sử dụng các thiết kế logic phức tạp.Khả năng thích ứng này chứng tỏ lợi thế trong các ứng dụng liên quan đến phân chia tần số, làm cho nó trở thành một tài sản có giá trị trong đồng hồ, bộ đếm tần số và các mạch liên quan.Bạn thường có thể đẩy các giới hạn của các tính năng của nó, phấn đấu cho hiệu suất được tối ưu hóa trong cả những nỗ lực đếm đồng bộ và không đồng bộ.

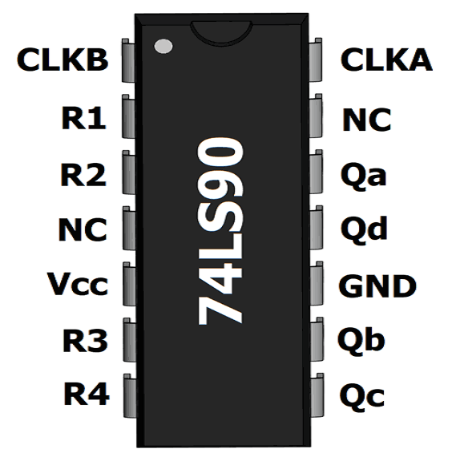

Cấu hình pin IC 7490

Số pin số	Tên pin	Sự miêu tả
1	CLKB	Đồng hồ đầu vào 2
2	R1	Đặt lại 1
3	R2	Đặt lại 2
4	NC	Không được kết nối
5	VCC	Đầu vào cung cấp tích cực
6	R3	Đặt lại 3
7	R4	Đặt lại 4
8	QC	Chân đầu ra 3
9	QB	Chân đầu ra 2
10	GND	Đất
11	QĐ.	Chân đầu ra 4
12	QA	Chân đầu ra 1
13	NC	Không được kết nối
14	Clka	Đồng hồ đầu vào 1

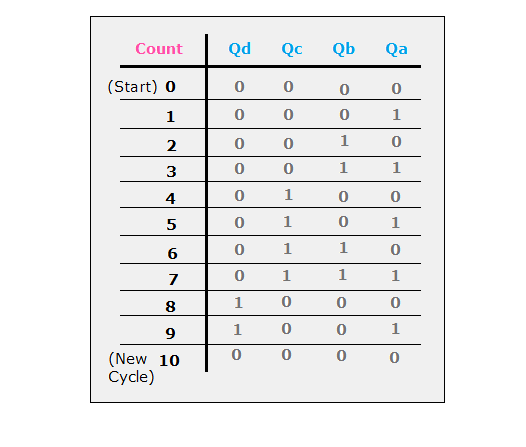

Bảng sự thật

Bảng dưới đây trình bày bảng sự thật cho IC 7490-Decade quầy tính tiền.Như đã chứng minh, bộ đếm tiến triển tuần tự qua các trạng thái từ 0 đến 9, tại thời điểm đó, nó tự động đặt lại và bắt đầu đếm mới xe đạp.

Các tính năng và thông số kỹ thuật

Tính năng/đặc điểm kỹ thuật	Sự miêu tả
Tiêu tan điện	Khoảng 145 milliwatts
Tần số đếm	Hoạt động ở mức 42 megahertz
Đếm chế độ	Cung cấp các chế độ đếm khác nhau
Điốt kẹp đầu vào	Hạn chế tác động chấm dứt tốc độ cao
Cung cấp điện áp	Hoạt động trong điện áp cung cấp 5 volt
Phạm vi nhiệt độ xung quanh	Chức năng từ -55 ° C đến 125 ° C

Mạch IC 7490

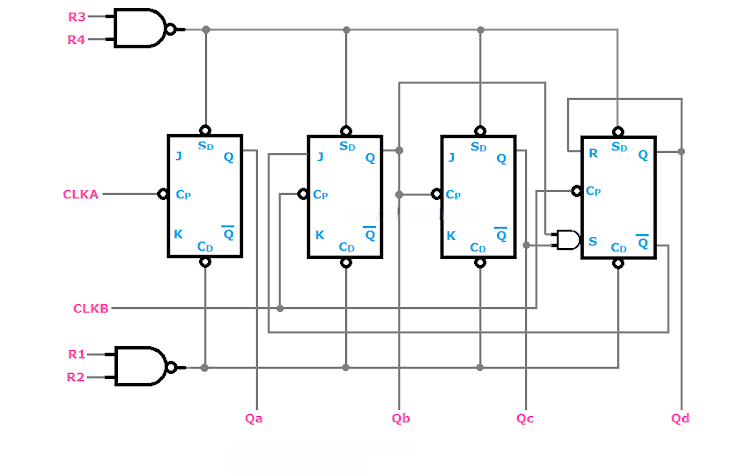

Mạch bên trong

IC 7490 được kiến ​​trúc với một loạt bốn flip-flip-flop chính của Master-Slave kết nối gắn kết, tạo thành hạt nhân của sơ đồ hoạt động của nó.Sự khởi đầu của chuỗi này bắt đầu bằng một flip-flop được cung cấp năng lượng bởi pin CLKA, mở đường cho các flops dép tiếp theo được điều khiển qua pin CLKB, phối hợp một tiến trình tín hiệu hài hòa và tuần tự.

Biểu đồ khối

Sơ đồ cấu trúc của IC 7490 hiển thị các thành phần của nó, với trọng tâm đặc biệt vào các đầu vào hướng dẫn chức năng của nó.

• VCC và GND cung cấp năng lượng của mạch, với VCC đại diện cho mức điện áp cao hơn và GND đóng vai trò là mặt đất ổn định.

• Đầu vào đồng hồ (A và B) phục vụ cho nhịp đập nhịp nhàng cần thiết cho hoạt động IC, thể hiện dấu hiệu của thiết kế phản tác dụng.

• Đặt đầu vào (S1 và S2) thường kết nối với GND ở trạng thái không hoạt động của chúng, đưa ra một con đường để đặt trước IC vào một điều kiện xác định, trong đó số lượng thường bắt đầu từ 0000 (0).

Sự phức tạp trong thiết kế quầy với IC 7490

Một số khái niệm đóng vai trò là xương sống của thiết kế quầy;Hiểu chúng là chính cho ứng dụng hiệu quả:

• Các bộ đếm không đồng bộ cho phép mỗi flip-flop hoạt động độc lập, không có đồng bộ đồng bộ, như được minh họa bởi IC như 7490 và 7493.

• Các bộ đếm đồng bộ dựa vào nguồn đồng hồ thống nhất, thúc đẩy các hành động được đồng bộ hóa, rõ ràng trong các mô hình IC như 74160 và 74163.

• BCD (thập phân được mã hóa nhị phân) biến đổi số thập phân thành định dạng nhị phân, thúc đẩy các tương tác dữ liệu mượt mà hơn trong các khung kỹ thuật số.

• Đếm Mod-N phân định các tiến trình trên các trạng thái 'n' trước khi thiết lập lại xảy ra, xác định mô đun của bộ đếm.

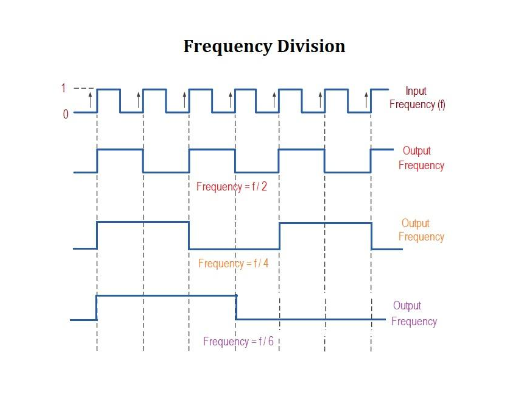

• Phân chia tần số khớp nối một phương pháp phân đoạn tần số của tín hiệu đồng hồ bằng cách điều chỉnh tốc độ kích hoạt flip-flop, do đó hiển thị cách các bộ đếm điều chỉnh tần số tín hiệu.

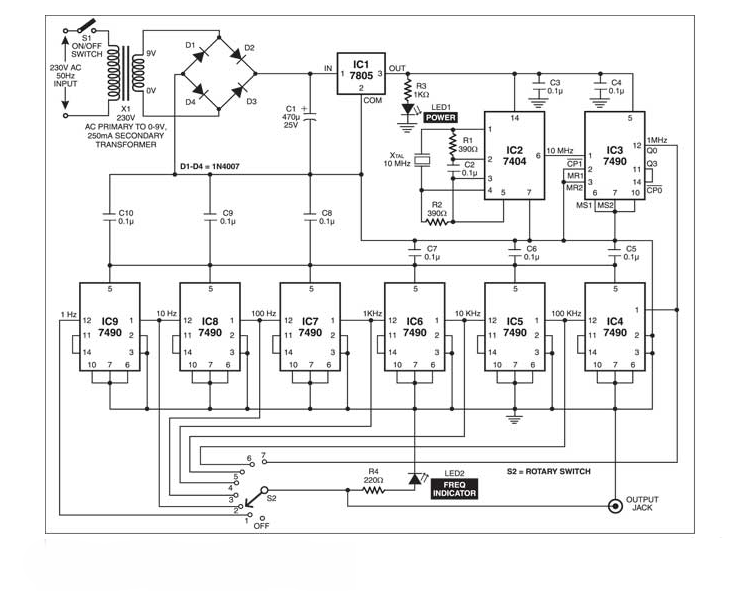

Việc triển khai bộ chia tần số sử dụng IC 7490

Khả năng chức năng của IC 7490 trong phân chia tần số được biểu hiện trong ứng dụng của nó với bộ tạo dao động tinh thể 10 MHz, kèm theo biến tần hex IC 7404 và một số đơn vị 7490.Thiết lập này khéo léo tạo ra một phổ tần số từ 1 MHz đến 1Hz.Ở mỗi cấp độ bộ đếm, tần số trải qua sự phân chia theo hệ số mười, được biểu thị trực quan bằng các chỉ số LED làm nổi bật các tần số đầu ra, nhấn mạnh khả năng mạnh mẽ của IC 7490 trong việc thực hiện các nhiệm vụ phân chia tần số tinh vi.

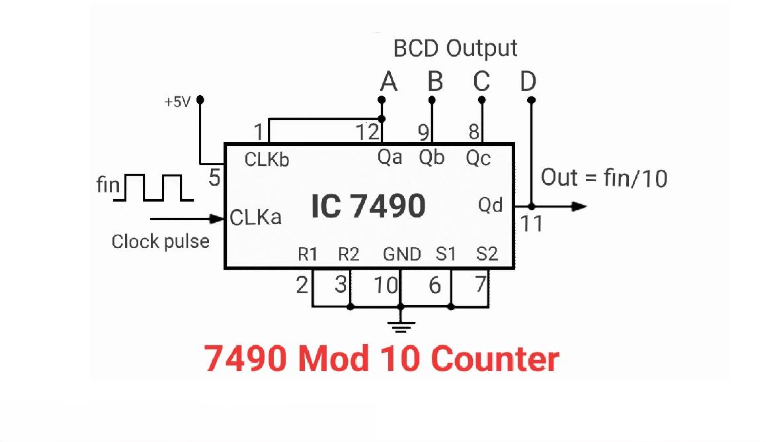

Hoạt động của bộ đếm thập kỷ 7490

IC 7490 hoạt động như một bộ đếm thập phân (BCD) được mã hóa nhị phân, tiến triển một cách thanh lịch thông qua mười trạng thái riêng biệt từ 0 đến 9, kiếm được chỉ định của bộ đếm modulo-10 (mod-10).Tại cốt lõi của nó là hai đơn vị đếm tích hợp: một bộ đếm mod-2 và mod-5.Đồng nhất, các đơn vị này thể hiện các khả năng đếm thập kỷ, đáp ứng các yêu cầu của cả độ chính xác và hiệu quả.Quá trình bắt đầu với bộ đếm mod-2 dao động giữa hai trạng thái, 0 và 1. Dao động này tạo ra một đầu ra hoạt động như một đầu vào đồng hồ, điều khiển bộ đếm Mod-5.Các kết nối chính xác là hữu ích: Liên kết đồng hồ của bộ đếm Mod-5 với CLKB và bộ đếm Mod-2 với CLKA để đảm bảo hoạt động trơn tru.

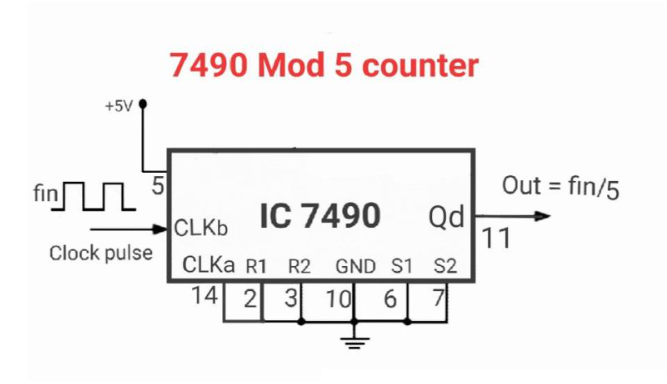

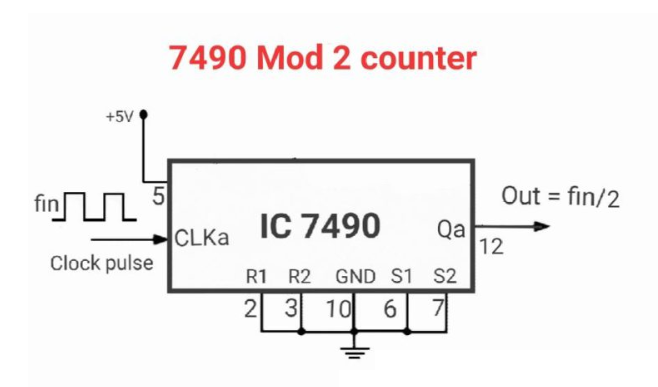

Bộ đếm mô -đun

Thời điểm tín hiệu đồng hồ tham gia vào phần Mod-2, nó khéo léo xen kẽ đầu ra của nó, QA, từ 0 đến 1. Đầu ra dao động này đẩy phần Mod-5 thông qua năm trạng thái riêng biệt, hoàn thành chu kỳ BCD từ 0 đến 9 với chức năng hoàn hảo.Được trang bị hai chân đặt lại (R0 và R1) và hai chân đặt (S0 và S1), bộ đếm cung cấp kiểm soát linh hoạt đối với trạng thái của nó.Tham gia vào một chốt đặt lại với tín hiệu cao hoặc đặt chân đặt đặt lại thấp hoàn hảo đặt lại số lượng lên 0000, hài hòa mạch để bắt đầu lại.Mặt khác, tín hiệu thấp trên thiết lập lại và cao trên tập hợp cho phép bộ đếm tăng vọt lên số lượng tối đa 1001 hoặc chín.

Để mạnh dạn mở rộng khả năng đếm lên hai chữ số (đạt 99, Mod-100) hoặc thậm chí ba chữ số (mở rộng đến 999, MOD-1000) yêu cầu điều chỉnh tối thiểu.Bằng cách kết hợp đầu ra cao nhất từ ​​một IC khi đầu vào đồng hồ sang một chuỗi khác trong chuỗi tuần tự, các điều chỉnh này trở nên khả thi.Đối với các hoạt động MOD-10 điển hình, đầu vào đồng hồ thứ hai, được tìm thấy ở chân 1, nên được liên kết với QA, với tất cả các chân đặt lại khác được nối đất phù hợp.Một xung duy nhất được chuyển đến pin 1 khởi động hiệu quả việc đếm.Việc áp dụng một tâm trí truy vấn, cho các hoạt động Mod-6, tham gia vào đầu vào 1 với các chân đặt lại R3 và R4, và kết nối QA một cách khéo léo với Input 2 để hiệu chỉnh lại khung đếm.

Tích hợp IC 7490 và màn hình 7 đoạn

Khám phá thiết kế mạch kỹ thuật số với IC 7490 và IC 7446 để hiển thị số lượng từ 0 đến 9 trên màn hình 7 đoạn cung cấp một hành trình ly kỳ vào thiết bị điện tử.Mỗi xung đồng hồ thay đổi sự kết hợp này, tạo ra một chuỗi hiển thị trực quan hấp dẫn.

IC 7490 đóng vai trò là bộ đếm thập kỷ, hướng dẫn đếm từ 0 đến 9. Nhiệm vụ của nó liên quan đến việc chia xung đồng hồ thành mười đầu ra, làm nền tảng cho độ chính xác của trình tự đếm có thể nhìn thấy trên màn hình.Bạn thường có thể ngưỡng mộ IC 7490 vì độ tin cậy của nó, đặc biệt là trong đồng hồ kỹ thuật số và bộ đếm tần số yêu cầu kiểm soát trình tự chính xác.

Trong thực tế, việc thiết lập IC 7490 liên quan đến các cân nhắc tỉ mỉ như mức năng lượng, giảm nhiễu và liên kết chính xác các tín hiệu đầu vào.Quản lý thành công các khía cạnh này đảm bảo hiệu suất trơn tru và ngăn chặn việc đếm thất thường.Bạn thường có thể rút ra trải nghiệm của họ để tinh chỉnh các tham số mạch, nâng cao cả độ ổn định và độ chính xác.

Kết nối IC 7490 và màn hình 7 đoạn với IC 7446

IC 7446 đóng vai trò chính trong việc chuyển đổi đầu ra đếm nhị phân thành các số có thể hiểu được trực quan trên màn hình 7 đoạn.Nó hoạt động như một trình điều khiển, giải thích đầu ra nhị phân của IC 7490 và kích hoạt các phân đoạn thích hợp để hình thành chữ số thập phân.

Thực hiện IC 7446 liên quan đến những cân nhắc thực tế.Đảm bảo các giới hạn hiện tại và chất lượng kết nối ngăn chặn sự kiệt sức và đảm bảo khả năng hiển thị chữ số rõ ràng.Bạn có thể kết hợp chiến lược các điện trở để cân bằng dòng chảy, do đó kéo dài tuổi thọ hiển thị.

Đặc điểm của các hệ thống kỹ thuật số tinh tế nằm ở tính linh hoạt chức năng và thích ứng với các tần số đồng hồ khác nhau.Đảm bảo sự liên kết giữa tần số xung đồng hồ và hệ thống đếm hỗ trợ hoạt động trơn tru, với các điều chỉnh cần thiết để đáp ứng các nhu cầu và môi trường thiết kế khác nhau.

Ứng dụng của IC 7490

Cơ chế đếm kỹ thuật số

Trong thế giới đếm kỹ thuật số, IC 7490 chiếm vị trí trung tâm với khả năng bẩm sinh của nó để đạp xe qua các số từ 0 đến 9. Khi các thiết bị cố gắng quản lý số lượng chính xác, tính linh hoạt và khả năng tương thích của thập kỷ này phản tác dụng khi được gắn kết với các yếu tố kỹ thuật số khác,Tiết lộ một mối quan hệ cộng sinh mà bạn ngưỡng mộ.

Hiển thị nâng cao với màn hình 7 đoạn

IC 7490 tìm thấy một vai trò có ý nghĩa trong màn hình 7 đoạn, tạo điều kiện cho một cách tiếp cận có cấu trúc để biểu diễn số.Các màn hình như vậy là phổ biến trong điện tử tiêu dùng, đảm bảo khả năng dễ đọc.Bạn thường có thể đào sâu vào sự khác biệt của việc tinh chỉnh IC 7490 để đạt được hiệu suất hiển thị tối ưu, một nghề không chỉ tăng cường tương tác mà còn mở đường cho việc khám phá các hiệu quả bất ngờ.Hiệu chỉnh các màn hình này với độ chính xác phân biệt bạn với những người mới mong muốn tìm hiểu.

Độ chính xác trong bộ hẹn giờ và đồng hồ kỹ thuật số

Khi được đặt ở trung tâm của bộ hẹn giờ và đồng hồ kỹ thuật số, IC 7490 cho thấy năng lực của nó trong thời gian phân chia chính xác.Thông qua ảnh hưởng của nó đối với các hệ thống phụ thuộc thời gian, nó cung cấp các phân đoạn thời gian đáng tin cậy được sử dụng cho các hoạt động.Nắm vững sự đồng bộ hóa của nó với các thành phần bổ sung đòi hỏi sự pha trộn của lý thuyết và thử nghiệm thực hành.Nỗ lực cẩn thận này biến đổi chức năng cơ bản thành những đổi mới thời gian tinh vi được trân trọng bằng thời gian làm cho người hâm mộ.

Tự động hóa và kiểm soát được sắp xếp hợp lý trong môi trường máy chủ

Kết hợp IC 7490 vào các mạch điều khiển tự động trong các hệ thống kỹ thuật số và máy chủ thúc đẩy hiệu quả hoạt động nâng cao.Nó phối hợp các quy trình phức tạp như lập kế hoạch nhiệm vụ và phân phối tài nguyên bằng cách theo dõi một cách tỉ mỉ theo dõi các chu kỳ hoạt động.Những người dày dạn trong dàn nhạc máy chủ tận dụng các tính năng này để tinh chỉnh thông lượng máy chủ, định hình tinh tế các động lực của quản lý lưu lượng mạng.Ứng dụng thận trọng này cho thấy mức độ xác định lại công nghệ tích hợp sâu sắc và nâng cao khả năng hệ thống.

Phần kết luận

Việc khám phá IC 7490 trong bài viết này nhấn mạnh vai trò nghiêm trọng của nó như là một bộ đếm trong thập kỷ trong thiết bị điện tử kỹ thuật số.Với khả năng đếm và thiết lập lại chính xác, IC 7490 đã được chứng minh là điều cần thiết trong nhiều ứng dụng đòi hỏi độ tin cậy và độ chính xác.Tích hợp của nó vào các thiết bị khác nhau không chỉ tăng cường hiệu suất mà còn hợp lý hóa sự phức tạp vốn có trong thiết kế mạch kỹ thuật số.Khi chúng tôi tiếp tục vượt qua ranh giới của những gì có thể trong các thiết bị điện tử kỹ thuật số, các nguyên tắc ban đầu được minh họa bởi IC 7490 chắc chắn sẽ truyền cảm hứng cho những đổi mới hơn nữa, đảm bảo rằng nó vẫn là nền tảng trong việc phát triển các hệ thống điện tử tiên tiến.Cuộc kiểm tra chi tiết này về IC 7490 không chỉ làm phong phú thêm sự hiểu biết của chúng tôi mà còn tôn vinh sự liên quan lâu dài của nó trong việc định hình tương lai của công nghệ.
