Hướng dẫn đầy đủ về bộ điều khiển PWM TL494

Bạn đang tìm cách quản lý biên độ tín hiệu kỹ thuật số một cách hiệu quả trong các dự án điện tử của mình?Bộ điều khiển TL494 PWM là một công cụ đa năng được thiết kế để hỗ trợ các ứng dụng điện tử đa dạng, cung cấp một bộ tính năng toàn diện để xây dựng mạch điều khiển PWM hiệu quả. Mạch tích hợp này giúp đơn giản hóa các nhiệm vụ phức tạp trong các thiết bị chạy bằng điện tử, tăng cường cả chức năng và đổi mới trong các dự án của bạn.

Danh mục

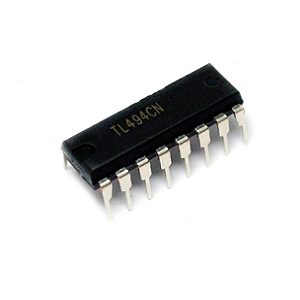

Tổng quan về bộ điều khiển PWM TL494

Trong bối cảnh của nguồn cung cấp năng lượng chuyển mạch, TL494 Bộ điều khiển PWM nổi lên như một thành phần linh hoạt, hoạt động trên cơ sở chế độ hiện tại, tần số cố định.Được hình dung như một giải pháp đơn chip bao gồm tất cả, nó tập hợp tất cả các thành phần để kiểm soát PWM hiệu quả trong các ứng dụng cung cấp năng lượng.Bộ tạo dao động trên chip có thể điều chỉnh giới thiệu khả năng điều khiển tần số chính xác để phù hợp với nhu cầu ứng dụng chuyên dụng.Kiểm soát thời gian chết thêm một chiều khác, cho phép giảm tổn thất chuyển đổi, cải thiện hiệu quả cho các ứng dụng nhằm tối đa hóa bảo tồn năng lượng.

Một tính năng nổi bật bổ sung của TL494 là flip-flop bước xung của nó, trong việc quản lý định tuyến tín hiệu đầu ra, ảnh hưởng đến tính linh hoạt của các thiết kế cung cấp năng lượng.Bộ điều chỉnh 5V chính xác trong chip hoạt động như một điểm tham chiếu, trong quá trình phát triển và thử nghiệm, đảm bảo độ tin cậy của hệ thống trong các điều kiện tải khác nhau.IC hỗ trợ cả chế độ đầu ra đẩy và đầu ra, phù hợp với nhiều ứng dụng.Tính linh hoạt này cho phép TL494 phù hợp với một loạt các thiết kế, từ các mạch năng lượng đơn giản đến các kiến ​​trúc cung cấp năng lượng tiên tiến.Khả năng tích hợp liền mạch vào các cấu hình đa dạng thể hiện tính thực tế của nó, mang lại sự tự do để ưu tiên hiệu quả hoặc hiệu suất chi phí.Thông qua các tính năng thích ứng này, TL494 vẫn là một lựa chọn được ưa chuộng trong các thiết bị điện tử tiên tiến, thúc đẩy các tiến bộ trong hệ thống quản lý và kiểm soát năng lượng.

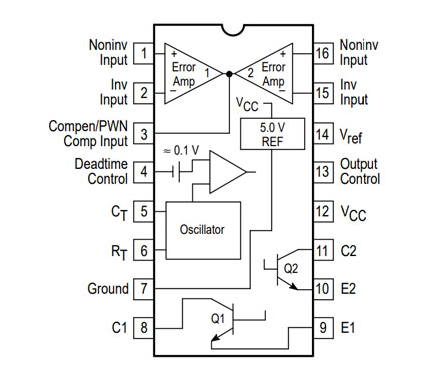

Cấu hình pin TL494

Số pin số	Tên pin	Sự miêu tả
1	1in+	Đầu vào không đảo ngược vào bộ khuếch đại lỗi 1
2	1in-	Đảo ngược đầu vào với bộ khuếch đại lỗi 1
3	NHẬN XÉT	Đầu vào pin cho phản hồi
4	DTC	Đầu vào so sánh kiểm soát thời gian chết
5	CT	Thiết bị đầu cuối tụ điện được sử dụng để đặt tần số dao động
6	RT	Thiết bị đầu cuối điện trở được sử dụng để đặt tần số dao động
7	GND	Pin mặt đất
8	C1	Thiết bị đầu cuối của đầu ra BJT 1
9	E1	Thiết bị đầu cuối phát của đầu ra BJT 1
10	E2	Thiết bị đầu cuối phát của đầu ra BJT 2
11	C2	Thiết bị đầu cuối bộ sưu tập của đầu ra BJT 2
12	VCC	Nguồn cung tích cực
13	Đầu ra ctrl	Lựa chọn đầu ra một đầu/song song hoặc kéo đẩy hoạt động
14	Tham khảo	Đầu ra điều chỉnh 5-V tham chiếu
15	2in-	Đảo ngược đầu vào với bộ khuếch đại lỗi 2
16	2in+	Đầu vào không đảo ngược để khuếch đại lỗi 2

Cấu trúc bên trong

Thành phần	Sự miêu tả
Nguồn tham chiếu 5V	Cung cấp đầu ra 5V ổn định bằng cách sử dụng nguyên tắc bandgap. Hoạt động khi VCC vượt quá 7.1V.Có sẵn ở chân 14 (ref) cho nội bộ hoặc sử dụng bên ngoài.
Bộ khuếch đại hoạt động	Chứa hai bộ khuếch đại được cung cấp bởi một nguồn cung cấp.Các Bộ khuếch đại đầu ra mạnh hơn tín hiệu của chúng vào pin comp thông qua điốt để kiểm soát thêm.
Dao động Sawtooth	Tạo dạng sóng điện áp trong khoảng 0,3V đến 3V. Tần số có thể được điều chỉnh bằng cách sử dụng điện trở bên ngoài (RT) và tụ điện (CT) với công thức: f = 1 / (rt × ct).
Kích hoạt xung	Một flip-flop kích hoạt một bóng bán dẫn đầu ra trong Cạnh rơi của tín hiệu so sánh.Đặt lại khi đầu ra so sánh giảm xuống 0.
Người so sánh	So sánh tín hiệu pin comp với dạng sóng cưa. Đầu ra bằng không nếu điện áp cưa cao hơn và một nếu tín hiệu comp là cao hơn.
Kiểm soát thời gian chết	Đặt thời gian tối thiểu khi không có tín hiệu đầu ra xảy ra. Được điều khiển thông qua chân 4 (DTC).Chu kỳ nhiệm vụ tối đa mặc định là 45%;giảm xuống 42% khi DTC bằng không.
Bộ khuếch đại lỗi	Bộ khuếch đại lãi suất cao với phạm vi đầu vào từ -0.3V đến 2V Dưới đây điện áp cung cấp.Đầu ra là hoạt động cao để điều khiển PWM và điều chỉnh Dựa trên phản hồi.
Chế độ điều khiển đầu ra	Định cấu hình đầu ra cho một lần kết thúc (đồng bộ) hoặc Hoạt động đẩy (xen kẽ).Không phụ thuộc vào bộ dao động hoặc flip-flop tay lái.
Transitor đầu ra	Có thể chìm hoặc nguồn lên đến 200 mA.Điện áp bão hòa: <1.3V (chế độ phát thanh phổ biến) và <2.5V (chế độ thu thập thông thường). Hoạt động hiệu quả và đáng tin cậy.

Các tính năng TL494

• Cung cấp hai đầu ra PWM với các chế độ có thể định cấu hình (kéo đẩy hoặc kết thúc đơn).

• Bao gồm bộ tạo dao động tần số cố định và bộ khuếch đại lỗi tích hợp.

• Nguồn tham chiếu 5V nội bộ cho hoạt động ổn định.

• Các bóng bán dẫn đầu ra xử lý tối đa 500 mA, tìm nguồn cung ứng hoặc dòng chảy.

• Các tính năng khóa bị khóa cho an toàn.

• Kiểm soát PWM tích hợp với mạch toàn diện.

• Dao động trên chip hỗ trợ hoạt động chủ hoặc nô lệ.

• Kiểm soát thời gian chết có thể điều chỉnh cho thời gian linh hoạt.

• Đơn giản hóa việc đồng bộ hóa mạch bên ngoài.

• Có sẵn các mô hình sẵn sàng cho ô tô (tiền tố NCV).

• Tùy chọn bao bì không có chì được cung cấp.

Thông số kỹ thuật TL494

Kiểu	Tham số
Phạm vi điện áp hoạt động	7V đến 40V
Số lượng đầu ra	2 đầu ra
Tần số chuyển đổi	300 kHz
Chu kỳ nhiệm vụ tối đa	45%
Điện áp đầu ra	40 v
Đầu ra hiện tại	200 Ma
Dòng điện đầu ra tối đa cho cả PWMS	250 Ma
Phạm vi nhiệt độ	-65 ° C đến 150 ° C.
Thời gian mùa thu	40 ns
Thời gian tăng	100 ns
Gói có sẵn	PDIP 16 pin, tssop, soic, sop

Xếp hạng tối đa tuyệt đối của TL494

Tham số	Giới hạn tối đa	Sự miêu tả
Điện áp cung cấp (VCC)	41 v	Điện áp cung cấp không được vượt quá 41 V để tránh thiệt hại.
Điện áp đầu vào (VI)	VCC + 0,3 V	Điện áp pin đầu vào phải ở trong khoảng 0,3 V cao hơn nguồn cung cấp Điện áp (VCC).
Điện áp đầu ra (VO)	41 v	Điện áp đầu ra tại bộ thu của nội bộ Transitor phải ở lại dưới 41 V.
Dòng điện đầu ra (IO)	250 Ma	Bộ sưu tập hiện tại của bóng bán dẫn nội bộ không được vượt quá 250 mA.
Hàn nhiệt	260 ° C (10 giây)	Nhiệt hàn tối đa đo được ở mức 1,6 mm (1/16 inch) Từ cơ thể IC, giới hạn ở 10 giây.
Nhiệt độ lưu trữ (TSTG)	Mạnh65 ° C đến 150 ° C	Phạm vi an toàn để lưu trữ IC để tránh thiệt hại từ Nhiệt độ khắc nghiệt.

TL494 Điều kiện hoạt động được đề xuất

Điện áp được đề xuất và các tham số hiện tại để vận hành mạch tích hợp:

• Dòng pin phản hồi: giới hạn ở mức tối đa 0,3 mA.

• Tần số dao động FOSC: Có thể điều chỉnh trong phạm vi từ 1 kHz đến 300 kHz.

• Tụ thời gian dao động CT Tụ điện thời gian: Nên có giá trị từ 0,47 NF đến 10.000 NF.

• Điện trở thời gian dao động RT: có thể thay đổi trong khoảng từ 1,8 kΩ đến 500 kΩ.

• Điện áp cung cấp VCC: Phải nằm trong khoảng từ 7 V đến 40 V.

• Điện áp đầu vào của bộ khuếch đại VI: sẽ rơi vào giữa -0.3 V và (VCC - 2 V).

• Điện áp thu hơi VO: Đã sửa ở 40 V, với mỗi bóng bán dẫn xử lý dòng thu âm lên tới 200 mA.

Cơ chế chức năng của bộ điều khiển PWM

TL494 được chế tạo để quản lý khéo léo các đầu ra PWM kép ở tần số nhất quán với chu kỳ nhiệm vụ trên phạm vi rộng.Thiết bị này tối ưu hóa hoạt động bằng cách sử dụng một tập hợp các thành phần tối thiểu, chẳng hạn như điện trở và tụ điện, để điều khiển bộ tạo dao động.Trong kiến ​​trúc của nó, các dạng sóng Sawtooth được so sánh một cách khéo léo với các điện áp điều khiển để tạo ra các đầu ra PWM, sau đó được quản lý một cách khéo léo bởi một flip-flip bước sáng tạo.Định tuyến chiến lược này giúp tăng cường cả hiệu quả hoạt động và khả năng thích ứng, đáng chú ý trong các ứng dụng điện tử thực tế trong đó một thiết kế hợp lý và các giải pháp kinh tế được coi trọng.

Tần suất của bộ dao động ảnh hưởng đến việc kiểm soát thời gian chết và việc tạo ra các tín hiệu PWM ổn định.Bằng cách chọn các giá trị điện trở cụ thể (RT) và tụ điện (CT), kiểm soát chính xác tần số này là có thể.Quyết định này ảnh hưởng trực tiếp đến độ phân giải và phản hồi đầu ra của bộ điều khiển PWM.Một cuộc thăm dò chi tiết các mạch thời gian điện tử cho thấy RT và CT hiệu chỉnh cho phép đạt được các mục tiêu cụ thể trong các hệ thống yêu cầu kiểm soát chính xác.Ví dụ, khi phát triển nguồn điện ưu tiên hiệu quả, hãy điều chỉnh cẩn thận các tham số này để đáp ứng các thông số kỹ thuật cụ thể trong khi cân bằng hiệu quả chống lại hiệu suất nhiệt.Trọng tâm tỉ mỉ này thường là những gì tách biệt một thiết kế bền với những người khác trong các thiết bị điện tử chức năng.

Làm thế nào để sử dụng bộ điều khiển PWM TL494?

TL494 là bộ điều khiển PWM (điều chế độ rộng xung) đa năng được sử dụng rộng rãi trong các bộ cung cấp năng lượng và bộ chuyển đổi DC-DC.Nó cung cấp điều khiển công suất đầu ra chính xác thông qua sự kết hợp của các tính năng chính và cài đặt có thể định cấu hình.Ở đây, làm thế nào để thiết lập nó và sử dụng nó một cách hiệu quả.Bắt đầu bằng cách kết nối các chân đầu vào đảo ngược của các bộ khuếch đại lỗi với mặt đất.Điều này thiết lập một điểm tham chiếu ổn định cho quy định.Các chân đầu vào không đảo ngược phải kết nối với chân ref, cung cấp điện áp tham chiếu 5V.Thiết lập này xác định điện áp đích mà TL494 sẽ điều chỉnh.

PIN DTC (điều khiển dòng điện trực tiếp) và pin phản hồi giúp tinh chỉnh và ổn định hệ thống.Pin DTC điều chỉnh trực tiếp chu kỳ nhiệm vụ PWM, cung cấp một cách đơn giản để sửa đổi công suất đầu ra mà không thay đổi vòng lặp phản hồi.Pin phản hồi cung cấp giám sát đầu ra, đảm bảo hệ thống duy trì hiệu suất nhất quán mặc dù có thay đổi về tải trọng hoặc điện áp đầu vào.Chân 5 và 6 kiểm soát tần số dao động, xác định tốc độ chuyển đổi của tín hiệu PWM.Bằng cách kết nối một điện trở và tụ điện bên ngoài với các chân này, bạn có thể điều chỉnh tần số để tối ưu hóa hiệu quả.Tần số này cũng ảnh hưởng đến việc thiết kế các thành phần khác như cuộn cảm và tụ điện, cân bằng kích thước và hiệu suất.

Bộ khuếch đại lỗi là chìa khóa cho hoạt động TL494.Nó so sánh một mẫu của điện áp đầu ra với tham chiếu 5V và điều chỉnh tín hiệu PWM cho phù hợp.Hệ thống phản hồi này đảm bảo rằng đầu ra vẫn ổn định trong các điều kiện khác nhau, cung cấp quy định năng lượng đáng tin cậy.Với cấu hình thích hợp của các chân và cài đặt của nó, TL494 cung cấp một giải pháp mạnh mẽ và chính xác cho các ứng dụng cung cấp điện và chuyển đổi.

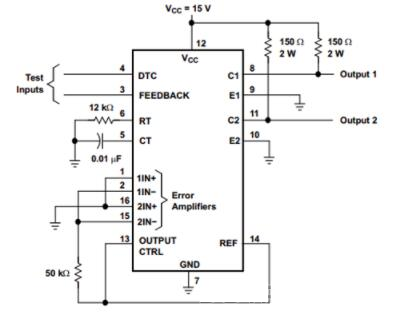

Mạch thử nghiệm TL494

Ứng dụng của TL494

• Bộ biến đổi vi mô cho các hệ mặt trời

• Máy giặt, từ ngân sách đến cao cấp

• Xe đạp điện

• Báo động khói

• Biến tần cho các hệ thống năng lượng mặt trời

• Nguồn cung cấp năng lượng AC/DC bị cô lập với hiệu chỉnh hệ số công suất, hơn 90 watt

• Giải pháp năng lượng AC/DC cho viễn thông và máy chủ, với bộ điều khiển kép và tính năng tương tự

• Máy tính và máy tính xách tay cá nhân

• Lò lò vi sóng nhà bếp

• Nguồn cung cấp điện cho máy chủ

Sơ đồ mạch của TL494

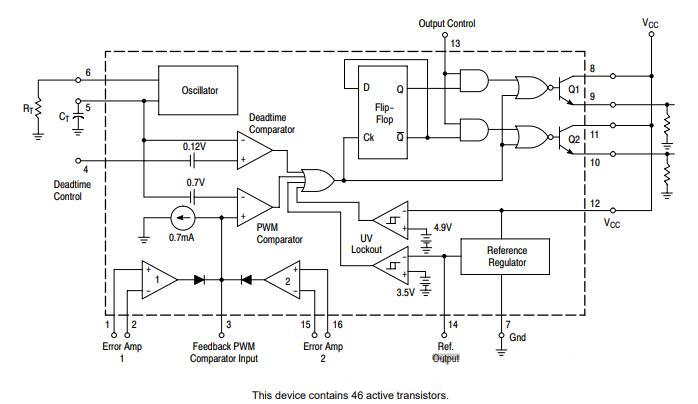

Sơ đồ mạch TL494

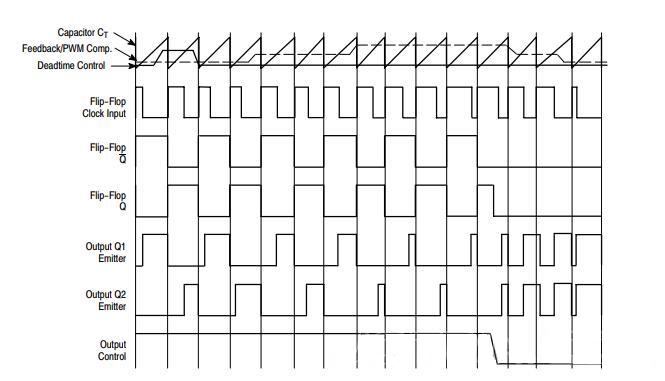

Sơ đồ thời gian TL494

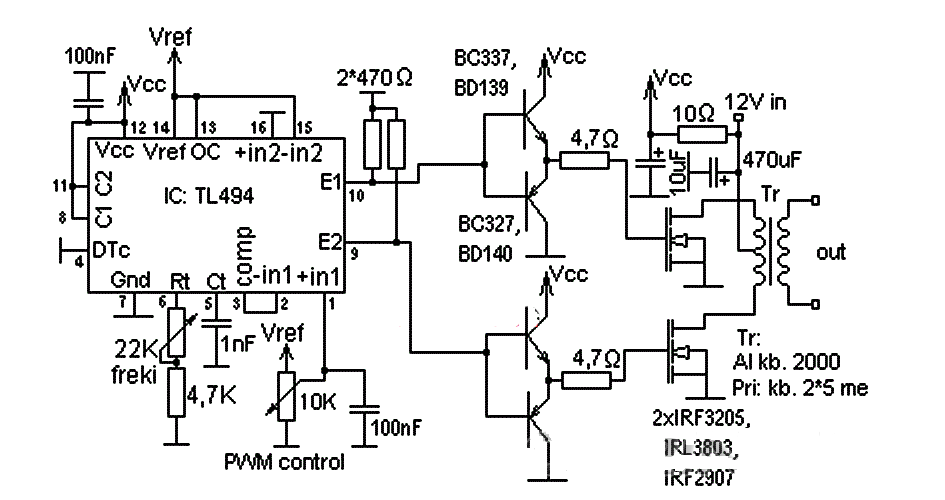

Mạch biến tần cổ điển TL494

Các mô hình tương đương và thay thế

• UC3843

• TL3842

• UC2842

• SG2524

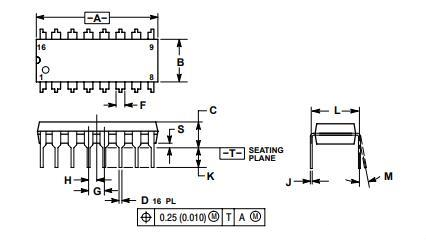

Gói cho TL494

Phần kết luận

Bộ điều khiển TL494 PWM là một công cụ quan trọng cung cấp một giải pháp linh hoạt để quản lý và điều chỉnh năng lượng trong một loạt các ứng dụng điện tử.Mảng các tính năng của nó, bao gồm đầu ra PWM kép, tần số dao động có thể điều chỉnh và các cấu hình đầu ra khác nhau, làm cho nó lý tưởng để xây dựng các mạch cung cấp năng lượng hiệu quả và đáng tin cậy.Cho dù bạn đang thiết kế cho các thiết bị nhỏ hoặc hệ thống lớn, TL494 giúp hợp lý hóa các nhiệm vụ phức tạp, thúc đẩy sự đổi mới và tăng cường chức năng của các dự án của bạn.
