Bộ khuếch đại khác biệt giải thích: Xây dựng và tối ưu hóa các mạch tín hiệu chính xác

Hướng dẫn này nói về bộ khuếch đại vi sai, các mạch đặc biệt giúp thu thập sự khác biệt giữa hai tín hiệu trong khi bỏ qua bất kỳ tiếng ồn nào mà cả hai tín hiệu chia sẻ.Nó giải thích cách các bộ khuếch đại khác biệt hoạt động, cách chúng được xây dựng bằng cách sử dụng các bộ khuếch đại vận hành (OP-AMP) và cách các điện trở điều khiển tín hiệu được khuếch đại bao nhiêu.Nó cũng chỉ ra cách xử lý các tín hiệu yếu bằng cách thêm bộ đệm, cách thiết kế mạch đúng cách và cách sử dụng các bộ khuếch đại này như bộ so sánh và công tắc ánh sáng tự động.Cho dù bạn đang làm việc với các cảm biến, hệ thống âm thanh hoặc mạch điều khiển, hướng dẫn này cung cấp cho bạn sự hiểu biết rõ ràng và đơn giản về lý do tại sao bộ khuếch đại khác biệt rất quan trọng và cách sử dụng chúng.

Danh mục

Bộ khuếch đại vi sai là gì?

MỘT Bộ khuếch đại khác biệt là một phần cốt lõi của nhiều hệ thống tương tự.Chức năng chính của nó là khuếch đại chênh lệch điện áp giữa hai tín hiệu đầu vào trong khi bỏ qua bất kỳ điện áp nào phổ biến cho cả hai.Sự khuếch đại chọn lọc này là những gì làm cho nó rất hữu ích trong môi trường ồn ào.Khi nhiễu như nhiễu điện từ hoặc đường dây điện ảnh hưởng đến cả hai đầu vào như nhau, bộ khuếch đại sẽ hủy bỏ nó một cách hiệu quả.

Khả năng này được gọi là từ chối chế độ chung.Tỷ lệ từ chối chế độ chung cao (CMRR) đảm bảo bộ khuếch đại chỉ tập trung vào chênh lệch tín hiệu thực, giúp bảo tồn độ chính xác.Ví dụ, trong các thiết bị y tế như máy ECG, tín hiệu điện của trái tim rất nhỏ và thường bị chôn vùi trong tiếng ồn.Một bộ khuếch đại khác biệt chiết xuất các tín hiệu này một cách sạch sẽ, cho phép đọc đáng tin cậy.Nguyên tắc tương tự được áp dụng trong các hệ thống công nghiệp hoặc âm thanh, trong đó độ chính xác và khả năng chống nhiễu là quan trọng.

Khi các tín hiệu di chuyển khoảng cách dài, chẳng hạn như thông qua các cáp cặp xoắn trong các hệ thống thu thập dữ liệu, cả hai dây đều tăng nhiễu tương tự.Bộ khuếch đại khác biệt hủy bỏ nhiễu chung này và chỉ khuếch đại sự khác biệt tín hiệu hữu ích.Bởi vì điều này, nó là một thành phần chính trong các thiết bị điện tử chính xác được sử dụng trong mọi thứ, từ giao diện cảm biến đến âm thanh độ chính xác cao.

Op-amps trong khuếch đại vi sai

Một op-amp, viết tắt cho bộ khuếch đại hoạt động, là một phần điện tử có thể làm cho tín hiệu điện áp nhỏ lớn hơn nhiều.Nó có hai chân đầu vào: một cái được gọi là đầu vào không đảo ngược (được đánh dấu bằng một chiếc++) và cái còn lại là đầu vào đảo ngược (được đánh dấu bằng một--).OP-AMP so sánh các điện áp ở hai đầu vào này và cung cấp đầu ra dựa trên sự khác biệt giữa chúng.Bản thân nó, OP-AMP có mức tăng rất cao, điều đó có nghĩa là ngay cả sự khác biệt điện áp nhỏ giữa hai đầu vào có thể đẩy đầu ra lên mức tối đa hoặc tối thiểu.Điều này làm cho nó quá nhạy cảm đối với hầu hết các mục đích sử dụng.Để khắc phục điều này, chúng tôi thêm một thứ gọi là phản hồi tiêu cực, đây là khi một phần của đầu ra được gửi lại vào đầu vào đảo ngược thông qua các điện trở.Điều này giúp op-amp giữ đầu ra ở mức ổn định và hữu ích.Các điện trở điều khiển bao nhiêu op-amp khuếch đại sự khác biệt giữa hai đầu vào.

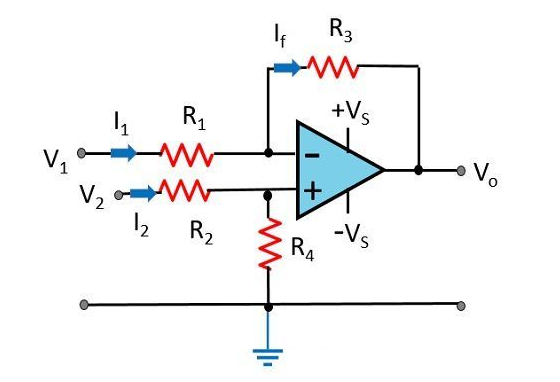

Hình 2. OP-amps trong khuếch đại khác biệt

Hình vẽ cho thấy một thiết lập đặc biệt được gọi là bộ khuếch đại vi sai, đôi khi được gọi là amp khác biệt.Nó sử dụng bốn điện trở (R₁, R₂, R₃ và R₄) và hai tín hiệu đầu vào: V₁ và V₂.OP-AMP xem xét V₁ và V₂ khác nhau như thế nào và đưa ra một V₀ điện áp đầu ra dựa trên sự khác biệt đó.Loại mạch này rất tốt trong việc chọn sự khác biệt giữa hai tín hiệu trong khi bỏ qua bất kỳ nhiễu hoặc tín hiệu không mong muốn nào giống nhau trên cả hai đầu vào.Đó là lý do tại sao nó được sử dụng trong những thứ như mạch cảm biến, hệ thống âm thanh và các công cụ đo lường nơi bạn cần tín hiệu rõ ràng và chính xác.

Xây dựng bộ khuếch đại vi sai với mức tăng

Thiết kế mạch

Để tạo ra một bộ khuếch đại khác biệt hoạt động một cách rõ ràng và đáng tin cậy, hãy sử dụng một thiết lập cân bằng với bốn điện trở.Sơ đồ cho thấy cách này được thực hiện bằng cách sử dụng OP-AMP (bộ khuếch đại vận hành), hai điện áp đầu vào (V₁ và V₂) và bốn điện trở: R1, R2, R3 và R4.

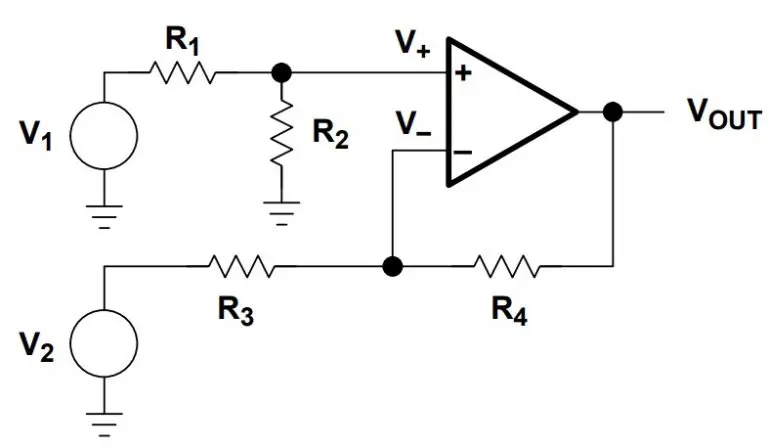

Hình 3. Mạch khuếch đại vi sai với mạng điện trở đối xứng

Trong mạch này, điện áp đầu vào đầu tiên, V₁, được gửi qua điện trở R1 đến đầu vào đảo ngược của OP-AMP (được đánh dấu bằng dấu trừ).Điện áp đầu vào thứ hai, V₂, đi qua điện trở R3 đến đầu vào không đảo ngược (được đánh dấu bằng dấu cộng).Sau đó, điện trở R2 kết nối đầu vào đảo ngược với mặt đất và điện trở R4 kết nối đầu ra OP-AMP trở lại đầu vào đảo ngược.Vòng phản hồi này giúp OP-AMP điều khiển đầu ra và giữ sự khác biệt giữa hai đầu vào ổn định.

Ý tưởng chính của bộ khuếch đại này là đo lường sự khác biệt giữa V₂ và V₁ và nhân sự khác biệt đó với một lượng nhất định, điều này được gọi là mức tăng.Mức tăng được đặt bằng cách chọn đúng giá trị điện trở.Nếu R1 và R3 có cùng giá trị, và R2 và R4 cũng có cùng giá trị, mạch sẽ hoạt động tốt và cung cấp đầu ra chính xác, sạch sẽ.Có điện trở bằng nhau là rất quan trọng.Khi các điện trở được khớp, mạch có thể bỏ qua bất kỳ nhiễu hoặc nhiễu nào giống nhau trên cả hai dòng đầu vào.Điều này được gọi là từ chối chế độ chung, và nó giúp giữ cho tín hiệu đầu ra sạch sẽ.Nếu các điện trở không phù hợp, mạch có thể cho phép các tín hiệu không mong muốn thông qua, có thể làm rối đầu ra.

Để tránh điều này, hãy sử dụng các điện trở chính xác cao có giá trị rất gần, thường trong phạm vi 0,1% của nhau.Trong các thiết kế nâng cao hơn, giống như các thiết kế được tìm thấy bên trong các vi mạch, các giá trị điện trở được điều chỉnh cẩn thận bằng cách sử dụng cắt giảm laser để đảm bảo mọi thứ đều được cân bằng.Trong các trường hợp khác, cũng nghĩ về nhiệt độ, bởi vì nhiệt có thể thay đổi cách hoạt động điện trở.Vì vậy, họ cố gắng chọn các điện trở mà aren bị ảnh hưởng nhiều bằng nhiệt độ hoặc sắp xếp chúng theo cách giữ cho mọi thứ ổn định.Loại khuếch đại vi sai đơn giản này thường được sử dụng làm điểm khởi đầu cho các hệ thống phức tạp hơn, chẳng hạn như bộ khuếch đại thiết bị.Những mạch đó sử dụng các bộ phận bổ sung để cải thiện hiệu suất hơn nữa, đặc biệt là khi làm việc với các tín hiệu rất nhỏ trong môi trường ồn ào.

Tính toán lợi ích

Mức tăng của bộ khuếch đại vi sai là thước đo mức độ của mạch tăng sự khác biệt giữa hai điện áp đầu vào, V₁ và V₂.Nói cách khác, Gain cho chúng ta biết đầu ra sẽ lớn hơn bao nhiêu so với sự khác biệt giữa các tín hiệu đầu vào.Mức tăng này được đặt bởi các điện trở trong mạch cụ thể, bằng cách so sánh các giá trị của các điện trở đầu vào và các điện trở phản hồi.Nếu chúng ta đặt các điện trở một cách cân bằng, việc tính toán mức tăng trở nên rất đơn giản.Hãy nói rằng R1 giống như R3 và R2 giống như R4.Loại thiết lập này được gọi là đối xứng, và nó giúp mạch hoạt động chính xác hơn.Trong trường hợp này, công thức cho mức tăng của bộ khuếch đại trông như thế này:

Công thức này có nghĩa là bộ khuếch đại có sự khác biệt giữa V₂ và V₁ và nhân nó với số bạn nhận được khi chia R2 cho R1.Vì vậy, nếu R2 lớn gấp đôi R1, đầu ra sẽ gấp hai lần chênh lệch giữa V₂ và V₁.

Đây là một ví dụ:

Nếu V₂ = 3 volt và V₁ = 1 volt, chênh lệch là 2 volt.

Nếu R2 là 10kΩ và R1 là 5kΩ, thì mức tăng là 10k / 5k = 2.

Vì vậy, điện áp đầu ra sẽ là 2 × 2 = 4 volt.

Nếu bạn làm cho tất cả bốn điện trở giống nhau (R1 = R2 = R3 = R4), thì mức tăng trở thành 1. Điều đó có nghĩa là bộ khuếch đại không thay đổi kích thước của sự khác biệt, nó chỉ chuyển sự khác biệt cho đầu ra.Điều này rất hữu ích khi bạn chỉ muốn đo hoặc truyền tín hiệu mà không làm cho nó mạnh hơn.Tuy nhiên, đôi khi, bạn cần đầu ra mạnh hơn, đặc biệt là nếu tín hiệu đầu vào rất nhỏ.Để làm điều này, bạn có thể làm cho R2 và R4 lớn hơn R1 và R3.Điều này làm tăng mức tăng, và làm cho tín hiệu đầu ra lớn hơn.Ví dụ: nếu R2 lớn hơn gấp mười lần so với R1, mức tăng là 10 và đầu ra là gấp mười lần chênh lệch đầu vào.

Nhưng tăng tăng cũng có nhược điểm.Một mức tăng cao cũng có thể tạo ra các tín hiệu không mong muốn, như nhiễu hoặc nhiễu, mạnh hơn.Nó thậm chí có thể làm cho các lỗi điện áp nhỏ trông lớn.Điều này có thể làm cho bộ khuếch đại đầu ra ồn ào hoặc không chính xác.Vì vậy, điều quan trọng là chọn các giá trị điện trở một cách cẩn thận, vì vậy mức tăng đủ cao để thấy tín hiệu rõ ràng, nhưng không quá cao đến mức nó gây ra vấn đề.Ngoài ra, op-amp aren hoàn hảo.Họ có thể có các lỗi nhỏ tích hợp thay đổi cách hoạt động của mạch.Ví dụ, OP-AMP có thể tạo ra một đầu ra nhỏ ngay cả khi các đầu vào hoàn toàn giống nhau.Điều này được gọi là điện áp bù.Một vấn đề phổ biến khác là dòng điện thiên vị, đó là một dòng điện nhỏ chảy vào các chân đầu vào và có thể thay đổi điện áp nhẹ.Để khắc phục hoặc giảm các vấn đề này, điều chỉnh mạch sau khi xây dựng nó (được gọi là cắt tỉa), thêm các thành phần bổ sung để hủy bỏ lỗi (bù trừ) hoặc sử dụng các op-amp đặc biệt được thiết kế rất chính xác và ổn định..

Trở kháng đầu vào và bộ đệm

Một bộ khuếch đại vi phân cơ bản là một mạch đơn giản và hữu ích.Nó tăng (khuếch đại) sự khác biệt giữa hai điện áp đầu vào và bỏ qua bất cứ thứ gì giống nhau trên cả hai.Nhưng thiết kế đơn giản này có một vấn đề khi nó kết nối với các nguồn tín hiệu yếu hoặc cao (như một số cảm biến).Vấn đề đến từ đầu vào đảo ngược của bộ khuếch đại.Do cách hoạt động của mạch, đầu vào này hoạt động giống như mặt đất ảo, có nghĩa là nó có thể kéo dòng điện từ nguồn tín hiệu.

Nếu nguồn tín hiệu không thể cung cấp nhiều dòng điện như một số cảm biến hoặc mạch tinh tế, điều này có thể thay đổi tín hiệu.Tín hiệu có thể trở nên nhỏ hơn (yếu hơn) hoặc bị biến dạng, điều đó có nghĩa là bộ khuếch đại cho kết quả sai.Để khắc phục điều này, sử dụng các người theo dõi điện áp, còn được gọi là bộ khuếch đại bộ đệm, ở mỗi đầu vào.Đây là những mạch khuếch đại đặc biệt don don làm tăng điện áp, nhưng chúng có trở kháng đầu vào rất cao và trở kháng đầu ra thấp.Điều đó có nghĩa là họ không thể rút ra nhiều dòng điện từ nguồn tín hiệu, vì vậy tín hiệu vẫn giữ nguyên.Bộ đệm chỉ truyền tín hiệu dọc theo mà không thay đổi nó.Khi bạn thêm những người theo dõi điện áp này vào bộ khuếch đại vi sai, bạn sẽ nhận được một mạch tốt hơn gọi là bộ khuếch đại thiết bị ba op-amp.Phiên bản mới này có trở kháng đầu vào rất cao, vì vậy nó hoạt động tốt với các tín hiệu yếu.

Bạn cũng có thể đặt mức tăng (bao nhiêu tín hiệu được khuếch đại) bằng cách sử dụng các điện trở bên ngoài.Nó cũng chặn tiếng ồn tốt và cung cấp một tín hiệu chính xác, sạch sẽ.Các bộ khuếch đại cải tiến này được sử dụng trong các công việc chính xác, như đọc các tín hiệu nhỏ từ các nhiệt điện trở, đồng hồ đo căng thẳng hoặc cảm biến y tế.Những tín hiệu này thường rất nhỏ (như microvolts) và cần được khuếch đại rõ ràng, ngay cả ở những nơi ồn ào.Để đảm bảo bộ khuếch đại hoạt động tốt nhất, thiết kế vật lý của mạch cũng rất quan trọng.Nhiều người sử dụng các thủ thuật bố trí đặc biệt, như các bộ phận che chắn của mạch để chặn các tín hiệu không mong muốn và giữ dây ngắn để tránh các vấn đề với điện dung không mong muốn.Điều này giúp bộ khuếch đại hoạt động tốt ngay cả với tín hiệu rất nhỏ hoặc nhanh.

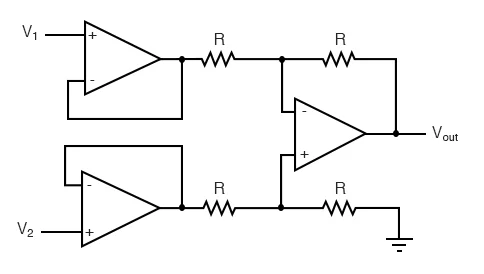

Hình 4. Bộ khuếch đại thiết bị ba op-amp với bộ đệm đầu vào

Hình hiển thị bộ khuếch đại thiết bị ba op-op.Hai op-amp đầu tiên hoạt động như bộ đệm, nhận tín hiệu đầu vào v1 và v2 và chuyển tiếp chúng mà không cần vẽ dòng điện từ các nguồn.Các tín hiệu đệm này sau đó đi qua các điện trở và hội tụ ở OP-AMP thứ ba, đóng vai trò là bộ khuếch đại khác biệt.Giai đoạn cuối cùng này trừ đi một đầu vào từ đầu vào để tạo ra Vout điện áp đầu ra.Cấu hình này tăng cường tính toàn vẹn tín hiệu và rất phù hợp để xử lý các tín hiệu yếu hoặc nhạy cảm một cách an toàn.

Ứng dụng khuếch đại vi sai

Người so sánh

Trong một số mạch, chúng tôi sử dụng một loại bộ khuếch đại được gọi là bộ khuếch đại vi sai mà không có bất kỳ phản hồi nào.Khi chúng ta làm điều này, nó trở thành một bộ so sánh.Một bộ so sánh là một thiết bị nhanh chóng kiểm tra điện áp nào lớn hơn.Một khi nó tạo ra sự so sánh, nó thay đổi đầu ra của nó thành điện áp cao hoặc thấp, gần giống như một công tắc đơn giản.Loại hành vi trực tuyến này rất hữu ích trong các hệ thống kỹ thuật số và các mạch điều khiển tự động.Một ví dụ là máy dò không vượt qua.Nó theo dõi tín hiệu AC (dòng điện xoay chiều) và thay đổi đầu ra của nó bất cứ khi nào tín hiệu đi qua vôn bằng không.Điều này rất hữu ích trong thời gian và kiểm soát những thứ phụ thuộc vào pha của tín hiệu.

Các bộ so sánh cũng quan trọng trong các thiết bị được gọi là bộ chuyển đổi tương tự sang số (ADC).Các bộ chuyển đổi này thay đổi tín hiệu (như âm thanh hoặc nhiệt độ) thành các số kỹ thuật số mà máy tính có thể hiểu.Bộ so sánh giúp bằng cách so sánh tín hiệu thay đổi với điện áp tham chiếu cố định.Mặc dù OP-AMP thông thường (bộ khuếch đại hoạt động) có thể hoạt động như các bộ so sánh trong các mạch đơn giản, nhưng có các chip so sánh đặc biệt được thực hiện chỉ cho công việc này.Những chip đặc biệt này nhanh hơn và chính xác hơn.Chúng cũng có thể bao gồm các tính năng bổ sung, chẳng hạn như độ trễ (giúp tránh chuyển đổi quá thường xuyên vì những thay đổi nhỏ hoặc tiếng ồn) và đầu ra của bộ thu mở (giúp kết nối với các mạch kỹ thuật số dễ dàng hơn).

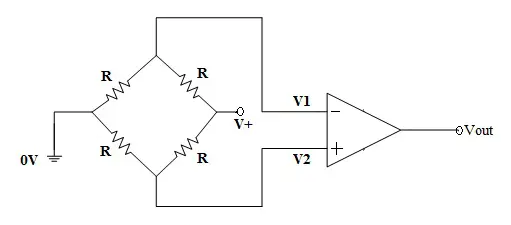

Hình 5. Mạch so sánh sử dụng cấu hình cầu Wheatstone

Hình minh họa một mạch so sánh với cấu hình cầu Wheatstone cổ điển.Bốn điện trở bằng nhau r tạo thành mạng cầu, tạo ra một điều kiện cân bằng khi tất cả các thành phần đều đối xứng và đầu vào ở mức 0 volt.Các điện áp từ các nhánh cầu, được dán nhãn V1 và V2, được đưa vào các đầu vào đảo ngược và không đảo ngược của bộ so sánh, tương ứng.Trong các điều kiện cân bằng, V1 và V2 bằng nhau, dẫn đến đầu ra bằng không.Bất kỳ sự mất cân bằng nào trong cây cầu như thay đổi trong một điện trở do nhiệt độ hoặc biến dạng, sẽ tạo ra chênh lệch điện áp giữa V1 và V2, khiến bộ so sánh chuyển đổi đầu ra của nó cho phù hợp.

Công tắc nhạy cảm với ánh sáng

Các công tắc nhạy cảm với ánh sáng là các ứng dụng của các bộ khuếch đại vi sai cho phép điều khiển tự động các thiết bị điện để đáp ứng với các mức ánh sáng xung quanh khác nhau.Các mạch này thường sử dụng điện trở phụ thuộc ánh sáng (LDR), một thành phần có điện trở thay đổi dựa trên cường độ ánh sáng rơi vào nó.Bằng cách tích hợp LDR vào mạng chia điện áp, có thể chuyển đổi cường độ ánh sáng thành tín hiệu điện áp tương ứng.Hoạt động cốt lõi của một công tắc như vậy phụ thuộc vào bộ khuếch đại vi sai, nhận được hai đầu vào: một từ bộ chia điện áp chứa LDR và ​​cái kia từ điện áp tham chiếu.Điện áp tham chiếu có thể được điều chỉnh bằng cách sử dụng điện trở thay đổi (VR1) hoặc chiết áp.Cấu hình này cho phép đặt chính xác ngưỡng cường độ ánh sáng mà tại đó công tắc sẽ kích hoạt hoặc hủy kích hoạt tải được kết nối.

Khi ánh sáng xung quanh thay đổi, điện trở của LDR thay đổi, làm thay đổi điện áp ở một đầu vào của bộ khuếch đại vi sai.Khi điện áp đầu vào này vượt qua hoặc giảm xuống dưới điện áp tham chiếu, đầu ra của bộ khuếch đại bật tắt.Đầu ra này được sử dụng để điều khiển một công tắc bóng bán dẫn, từ đó kích hoạt một thiết bị được kết nối như đèn, rơle hoặc quạt.Việc bao gồm một điện trở phản hồi (RF) cải thiện tính ổn định và khả năng đáp ứng của mạch khuếch đại.Trong khi đó, giai đoạn bóng bán dẫn, thường được kết hợp với một diode flyback (D1), cung cấp sự khuếch đại dòng điện cần thiết và bảo vệ chống lại các gai điện áp khi tải trọng cảm ứng như rơle được sử dụng.

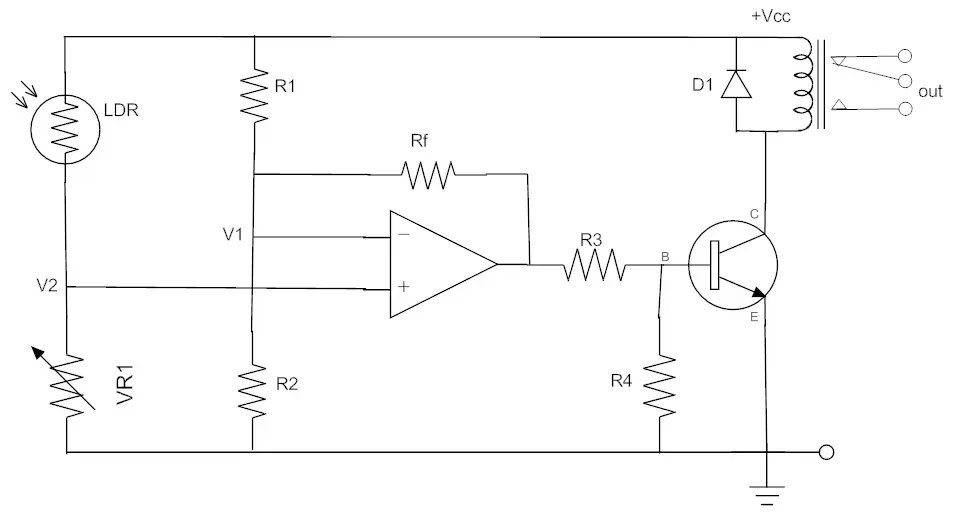

Hình 6. Công tắc nhạy cảm với ánh sáng bằng cách sử dụng bộ khuếch đại vi sai và LDR

Hình này minh họa một mạch chuyển đổi nhạy cảm với ánh sáng dựa trên bộ khuếch đại vi sai.Một điện trở phụ thuộc ánh sáng (LDR) và điện trở cố định (R1) tạo thành một bộ chia điện áp cung cấp đầu vào điện áp thay đổi (V1) sang đầu cuối đảo ngược của bộ khuếch đại hoạt động.Đầu vào không đảo ngược nhận được điện áp tham chiếu (V2), được đặt bằng cách sử dụng một điện trở thay đổi (VR1) nối tiếp với điện trở R2.Bộ khuếch đại vi sai so sánh các đầu vào này, với đầu ra của nó được kết nối với cơ sở của một bóng bán dẫn thông qua điện trở (R3).Khi cường độ ánh sáng thay đổi sao cho V1 vượt qua ngưỡng được đặt bởi V2, bộ khuếch đại chuyển đổi trạng thái, bật hoặc tắt bóng bán dẫn.Điều này, đến lượt nó, điều khiển một cuộn dây rơle được kết nối, được biểu thị trong sơ đồ với kết nối đầu ra.Một diode (D1) được đặt song song với cuộn dây rơle để bảo vệ chống lại các gai điện áp.Điện trở R4 phục vụ như một sự kéo xuống cho cơ sở của bóng bán dẫn.Mạch tổng thể cho phép chuyển đổi tự động dựa trên các điều kiện ánh sáng xung quanh.

Ưu điểm của bộ khuếch đại khác biệt

• Từ chối tiếng ồn tuyệt vời: Bộ khuếch đại vi sai được thiết kế để khuếch đại sự khác biệt giữa hai tín hiệu đầu vào trong khi bỏ qua bất kỳ điện áp nào phổ biến cho cả hai.Điều này làm cho chúng có hiệu quả cao trong việc từ chối nhiễu điện từ và tiếng ồn ảnh hưởng đến cả hai đường đầu vào như nhau, một lợi ích chính trong môi trường có nhiều tiếng ồn điện, chẳng hạn như các nhà máy hoặc các đường dây điện gần.

• Độ chính xác cao: Các bộ khuếch đại này cung cấp tính tuyến tính tuyệt vời, có nghĩa là đầu ra tỷ lệ thuận với chênh lệch điện áp đầu vào với rất ít biến dạng.Điều này làm cho chúng trở nên lý tưởng cho các hệ thống yêu cầu độ chính xác cao, như thiết bị âm thanh, hệ thống thu thập dữ liệu hoặc các công cụ khoa học, trong đó ngay cả những điểm không chính xác nhỏ cũng có thể ảnh hưởng đến hiệu suất.

• Thiết kế đa năng: Với các sửa đổi đơn giản đối với cấu hình mạch của chúng, các bộ khuếch đại vi sai có thể được sử dụng trong nhiều vai trò khác nhau như bộ khuếch đại cơ bản, bộ so sánh điện áp, người theo dõi điện áp (bộ đệm) hoặc làm khối xây dựng trong các hệ thống thiết bị tiên tiến hơn.Sự linh hoạt này làm cho chúng trở thành một lựa chọn phổ biến trong nhiều thiết kế tương tự.

• Cải thiện chất lượng tín hiệu sớm: Bằng cách khuếch đại tín hiệu mong muốn và từ chối nhiễu sớm trong chuỗi tín hiệu, bộ khuếch đại vi sai giúp đảm bảo tín hiệu sạch được truyền qua phần còn lại của hệ thống.Điều này làm giảm nhu cầu lọc phức tạp hoặc hiệu chỉnh kỹ thuật số ở hạ lưu, tiết kiệm sức mạnh xử lý và cải thiện độ tin cậy của hệ thống tổng thể.

• Đáng tin cậy trong các thiết lập khắc nghiệt: Do sự từ chối và độ chính xác của chúng, các bộ khuếch đại vi sai được sử dụng rộng rãi trong môi trường cổ phần cao như hệ thống hàng không vũ trụ, thiết bị y tế và thiết bị phòng thí nghiệm.Trong các lĩnh vực này, các phép đo chính xác và ổn định là rất quan trọng, và các bộ khuếch đại khác biệt giúp duy trì tính toàn vẹn tín hiệu ngay cả trong điều kiện thách thức.

Phần kết luận

Bộ khuếch đại khác biệt là các công cụ quan trọng trong thiết bị điện tử vì chúng giúp bạn khuếch đại tín hiệu phù hợp và loại bỏ tiếng ồn không mong muốn.Chúng hoạt động bằng cách tăng sự khác biệt giữa hai điện áp đầu vào và bỏ qua bất cứ thứ gì giống nhau trên cả hai.Bạn đã học được cách sử dụng OP-amp để tạo các bộ khuếch đại này và cách các giá trị điện trở phù hợp là chìa khóa để giữ cho mạch chính xác.Chúng tôi cũng đã giải thích cách tăng điện trở đầu vào của bộ khuếch đại bằng cách sử dụng bộ đệm, giúp khi bạn làm việc với các tín hiệu nhỏ hoặc yếu.Các bộ khuếch đại này cũng có thể được sử dụng làm bộ so sánh và công tắc ánh sáng thông minh, cho thấy chúng hữu ích và linh hoạt như thế nào.Biết cách họ làm việc giúp bạn xây dựng các mạch tốt hơn và đáng tin cậy hơn.
