EPM570F256C5 CPLD: Các tính năng, lập trình, lựa chọn thay thế và ứng dụng

Hướng dẫn này giải thích mọi thứ bạn cần biết về EPM570F256C5, một con chip nhỏ nhưng có thể lập trình mạnh mẽ từ gia đình Intel Max Max® II.Nó được tạo ra cho các thiết bị điện tử cần bật ngay lập tức, sử dụng ít sức mạnh và làm việc đáng tin cậy mà không cần thêm chip bộ nhớ.Trong hướng dẫn này, bạn sẽ tìm hiểu về các tính năng của chip, cách thức hoạt động bên trong, nơi nó sử dụng, cách lập trình và tại sao nó lại tốt hơn các chip tương tự khác.Cho dù bạn đang xây dựng một thiết bị thông minh hoặc máy điều khiển, hướng dẫn này giúp bạn hiểu làm thế nào EPM570F256C5 có thể làm cho thiết kế của bạn hoạt động tốt hơn và nhanh hơn.

Danh mục

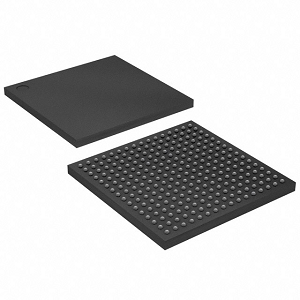

Tổng quan EPM570F256C5

Các EPM570F256C5 là một CPLD hiệu suất cao từ gia đình Intel Max Max® II, phù hợp với các ứng dụng yêu cầu cấu hình không bay hơi, mức tiêu thụ năng lượng thấp và khả năng ngay lập tức.Được xây dựng trên quy trình CMOS dựa trên flash 180nm, nó tích hợp 440 macrocell và hỗ trợ lên tới 160 chân I/O của người dùng, làm cho nó trở nên lý tưởng cho các thiết kế logic mật độ vừa phải.Thiết bị hoạt động ở mức 2,5V hoặc 3,3V và đạt được tần số đồng hồ tối đa là 304 MHz với độ trễ lan truyền điển hình khoảng 5,4 ns.EPM570F256C5 hỗ trợ lập trình trong hệ thống (ISP) thông qua JTAG, cho phép cập nhật cấu hình dễ dàng ngay cả sau khi triển khai.Là một phần của sê-ri MAX® II, nó được hưởng lợi từ hỗ trợ I/O đa cực nâng cao và hiệu suất khởi động đáng tin cậy mà không cần ROM khởi động bên ngoài.Được hỗ trợ bởi bộ phần mềm Intel Quartus® II, bạn có quyền truy cập vào các công cụ thiết kế mạnh mẽ và các tính năng mô phỏng để tích hợp hợp lý.

Nếu bạn dự định sử dụng EPM570F256C5 trong các hệ thống nhúng có thể mở rộng của bạn, giờ đây là thời điểm tuyệt vời để đặt hàng số lượng lớn với chúng tôi để chúng tôi có thể đảm bảo rằng bạn có nguồn cung cấp ổn định khi bạn cần.

Các mô hình CAD EPM570F256C5

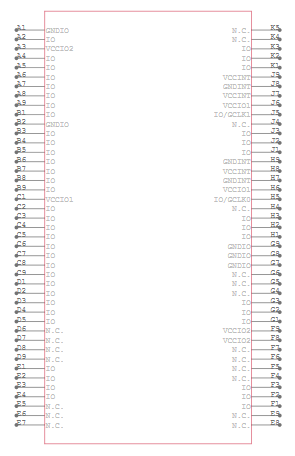

Biểu tượng EPM570F256C5

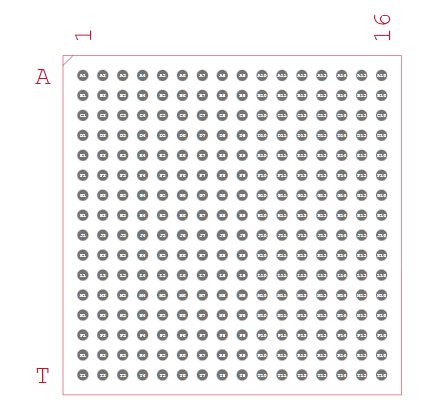

Dấu chân EPM570F256C5

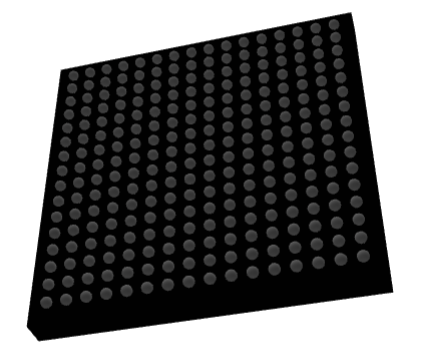

Mô hình 3D EPM570F256C5

Các tính năng EPM570F256C5

• Macrocells: EPM570F256C5 tích hợp 440 macrocells, đóng vai trò là khối xây dựng để thực hiện các chức năng logic phức tạp và thiết kế kỹ thuật số tùy chỉnh trong một dấu chân nhỏ gọn.

• Ghim I/O có thể lập trình: Thiết bị này cung cấp tối đa 160 chân đầu vào/đầu ra có thể cấu hình người dùng, cho phép giao tiếp linh hoạt với các thành phần, cảm biến và hệ thống bên ngoài cho các yêu cầu ứng dụng khác nhau.

• Hiệu suất tốc độ cao .

• Cấu hình không bay hơi dựa trên flash: Được xây dựng với bộ nhớ flash, thiết bị vẫn giữ cấu hình của nó ngay cả sau khi tắt nguồn, cung cấp khả năng ngay lập tức mà không yêu cầu ROM khởi động bên ngoài hoặc thiết bị cấu hình.

• Lập trình trong hệ thống .

• Bộ nhớ flash người dùng được nhúng .

• Khả năng tương thích I/O đa cực: Thiết bị hỗ trợ một loạt các mức logic bao gồm 1,5V, 1,8V, 2,5V và 3,3V, cho phép tích hợp liền mạch với các hệ thống và giao diện kỹ thuật số khác nhau.

• Tiêu thụ năng lượng dự phòng cực thấp: Với dòng điện dự phòng thấp tới 25 Phaa, thiết bị được tối ưu hóa cho hiệu quả năng lượng, làm cho nó trở nên lý tưởng cho các hệ thống nhúng năng lượng pin và năng lượng thấp.

• Hỗ trợ thả cắm nóng : CPLD có thể được chèn hoặc loại bỏ một cách an toàn khỏi hệ thống trực tiếp mà không gây ra thiệt hại điện hoặc tham nhũng dữ liệu, tăng cường khả năng duy trì hệ thống và tính linh hoạt.

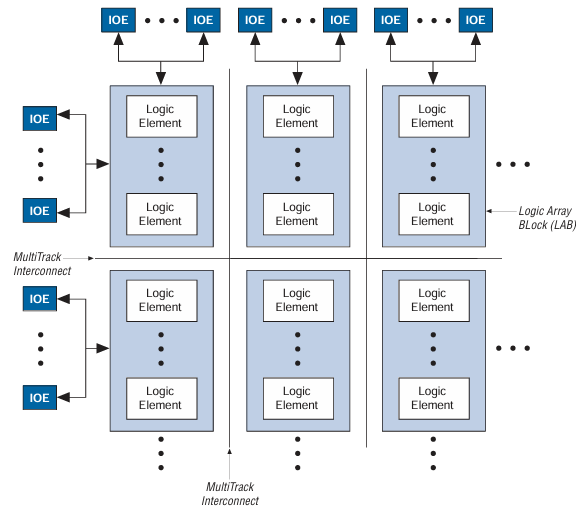

EPM570F256C5 Sơ đồ khối

Sơ đồ khối của EPM570F256C5 cho thấy một bố cục có cấu trúc điển hình của kiến ​​trúc CPLD (Thiết bị logic lập trình phức tạp) từ họ Max® II của Intel.Tại lõi của sơ đồ là nhiều khối mảng logic (phòng thí nghiệm), mỗi khối được tạo thành từ một số phần tử logic (LES) được xếp theo chiều dọc.Các yếu tố logic này là các đơn vị xây dựng thực hiện các hoạt động logic như và, hoặc, XOR và flip-flops để lưu trữ.

Xung quanh các phòng thí nghiệm là các iOES (các phần tử đầu vào/đầu ra) được đặt dọc theo các cạnh trên, trái và dưới cùng.Các IOES này quản lý giao tiếp giữa logic bên trong và các chân ngoài của thiết bị.Mỗi IOE được liên kết thông qua các kết nối đa kết nối, cho phép các tín hiệu di chuyển qua CPLD và kết nối bất kỳ phần tử logic nào với các thành phần khác hoặc với các chân đầu vào/đầu ra.Hệ thống định tuyến linh hoạt này là chìa khóa để cho phép các hàm logic tùy chỉnh lập trình vào thiết bị.

Thông số kỹ thuật EPM570F256C5

Kiểu	Tham số
Nhà sản xuất	Altera/Intel
Loạt	MAX® II
Bao bì	Khay
Trạng thái một phần	Tích cực
Loại lập trình	Trong lập trình hệ thống
Thời gian trễ TPD (1) Tối đa	5,4 ns
Cung cấp điện áp - nội bộ	2.5V, 3,3V
Số lượng phần tử/khối logic	570
Số lượng macrocells	440
Số lượng I/O.	160
Nhiệt độ hoạt động	0 ° C ~ 85 ° C (TJ)
Loại gắn kết	Núi bề mặt
Gói / trường hợp	256-BGA
Gói thiết bị nhà cung cấp	256-FBGA (17x17)
Số sản phẩm cơ sở	EPM570

Các ứng dụng EPM570F256C5

Hệ thống trí tuệ nhân tạo (AI)

EPM570F256C5 thường được sử dụng như một cây cầu điều khiển trong các nền tảng phần cứng AI, quản lý thời gian, phối hợp và giao tiếp ngoại vi.Nó cung cấp logic keo giúp đồng bộ hóa các luồng dữ liệu giữa các đơn vị xử lý và mô -đun bộ nhớ trong các công cụ suy luận AI và máy gia tốc.

Cơ sở hạ tầng truyền thông 5G

Trong các trạm cơ sở 5G và phần cứng mạng, CPLD này giúp triển khai các chức năng logic tùy chỉnh để định tuyến tín hiệu tốc độ cao và quản lý giao thức.Khả năng ngay lập tức của nó và sử dụng công suất thấp làm cho nó phù hợp với môi trường xử lý cạnh và độ trễ quan trọng.

Phần cứng điện toán đám mây

EPM570F256C5 được sử dụng trong các hệ thống máy chủ và đám mây để quản lý trình tự năng lượng, giám sát nhiệt, chức năng điều khiển bảng và cơ chế khởi động an toàn.Bản chất không bay hơi của nó đảm bảo logic hệ thống có sẵn ngay lập tức trong các chu kỳ tăng sức mạnh.

Thiết bị truyền thông không dây

Nó hoạt động như một dịch giả giao thức hoặc mô -đun điều khiển trong các bộ định tuyến không dây và bộ lặp tín hiệu, trong đó cần có logic kỹ thuật số tùy chỉnh để hỗ trợ các tiêu chuẩn giao diện và xử lý tín hiệu khác nhau.

Hệ thống điều khiển và tự động hóa công nghiệp

EPM570F256C5 hỗ trợ điều khiển và cảm biến giao thoa trong PLC, bộ điều khiển động cơ và các mô -đun tự động hóa nhà máy.Các tính năng logic và ISP dựa trên flash mạnh mẽ của nó giúp bạn dễ dàng cập nhật trên trường mà không cần loại bỏ phần cứng.

Thiết bị Internet of Things (IoT)

Chế độ chờ công suất cực thấp và dấu chân nhỏ làm cho nó hoàn hảo cho các thiết bị IoT nhỏ gọn, hoạt động bằng pin.Nó hỗ trợ các tác vụ logic như lọc dữ liệu, giám sát trạng thái và kết nối kết nối cho các cảm biến nhà thông minh hoặc môi trường.

Thiết bị y tế

Được tìm thấy trong các dụng cụ chẩn đoán và thiết bị giám sát, EPM570F256C5 điều khiển thời gian, hoạt động lấy mẫu và giao diện thiết bị.Độ tin cậy của nó và logic dựa trên flash phù hợp với môi trường y tế quan trọng, nơi cần có độ chính xác và khởi động ngay lập tức.

EPM570F256C5 Các phần tương tự

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

Các bước lập trình EPM570F256C5

1. Cài đặt phần mềm Quartus II: Cài đặt phần mềm Quartus II từ trang web chính thức của Intel.Đảm bảo bạn chọn phiên bản tương thích với loạt Max II và hệ điều hành của bạn.Công cụ này sẽ được sử dụng để thiết kế logic, biên dịch dự án của bạn và lập trình thiết bị EPM570F256C5.

2. Tạo một dự án mới : Mở Quartus II và tạo một dự án mới bằng cách chỉ định thư mục dự án, tên và tệp thiết kế cấp cao nhất.Trong quá trình lựa chọn thiết bị, chọn EPM570F256C5 để phù hợp với CPLD mục tiêu mà bạn đang lập trình.

3. Nhập thiết kế (sơ đồ hoặc HDL): Phát triển logic kỹ thuật số của bạn bằng sơ đồ sơ đồ hoặc mã HDL (VHDL/Verilog).Chỉ định các vị trí pin chính xác theo sơ đồ PCB của bạn để đảm bảo định tuyến tín hiệu chính xác cho thiết bị I/O.

4. Biên soạn thiết kế: Chạy một tổng hợp đầy đủ của dự án.Bước này kiểm tra các lỗi thiết kế, tổng hợp logic và tạo các tệp lập trình, cụ thể là tệp .pof (tệp đối tượng lập trình viên), được yêu cầu để định cấu hình CPLD.

5. Thiết lập phần cứng lập trình: Kết nối lập trình viên USB-Blaster của bạn với PC và giao diện JTAG của bảng đích.Xác nhận rằng các kết nối cho TDI, TDO, TCK và TMS là chính xác và mức điện áp thích hợp và điện trở kéo lên được áp dụng theo thông số kỹ thuật JTAG của Intel.

6. Định cấu hình lập trình viên trong Quartus: Khởi chạy công cụ lập trình viên từ Quartus.Nhấp vào trên Cài đặt phần cứng và chọn USB-Blaster được kết nối.Thêm tệp .pof được tạo trước đó vào cửa sổ lập trình và đảm bảo thiết bị EPM570F256C5 được nhận dạng chính xác.

7. Lập trình thiết bị: Kiểm tra hộp bên cạnh thiết bị EPM570F256C5 được liệt kê và nhấp vào Bắt đầu để bắt đầu lập trình.Theo dõi thanh tiến trình và sau khi hoàn thành, xác nhận rằng một thông báo thành công của người Viking xuất hiện, cho biết CPLD hiện được cấu hình chính xác.

8. Xác minh và gỡ lỗi (tùy chọn): Tùy chọn, bạn có thể chạy thử nghiệm chuỗi JTAG để xác minh kết nối thiết bị hoặc sử dụng các tính năng phân tích logic signttap để gỡ lỗi thời gian chạy của thiết kế của bạn, giúp xác nhận lập trình hậu trình chức năng chính xác.

Ưu điểm EPM570F256C5

Tiêu thụ năng lượng thấp

EPM570F256C5 cung cấp dòng chờ cực thấp (giảm xuống 25 Pha) làm cho nó tiết kiệm năng lượng hơn nhiều CPLD khác.Đây là một lợi ích chính trong các hệ thống nhúng chạy bằng pin và luôn bật, nơi cần có năng lượng bảo tồn.

Chức năng ngay lập tức

Nhờ kiến ​​trúc dựa trên flash không bay hơi, CPLD này cung cấp năng lượng ngay lập tức mà không cần ROM cấu hình bên ngoài.Điều này làm giảm đáng kể thời gian khởi động hệ thống, đặc biệt quan trọng trong các ứng dụng quan trọng về an toàn.

Đếm I/O cao

Với tối đa 160 chân I/O có thể lập trình, EPM570F256C5 cung cấp nhiều tùy chọn giao thoa hơn nhiều thiết bị khác trong lớp, hỗ trợ các nhu cầu kết nối phức tạp mà không yêu cầu các thành phần bổ sung.

Hiệu suất tốc độ cao

Nó cung cấp thực hiện logic nhanh với tần số hoạt động lên tới 304 MHz và độ trễ lan truyền điển hình khoảng 5,4 ns, vượt trội so với các CPLD tương đương trong các ứng dụng nhạy cảm với thời gian như truyền thông và kiểm soát tín hiệu.

Khả năng lập trình trong hệ thống (ISP)

Thiết bị có thể được lập trình hoặc lập trình lại trực tiếp trên bảng mạch bằng JTAG, cho phép phát triển nhanh chóng, cập nhật từ xa và bảo trì trường mà không cần tháo thiết bị.

Bộ nhớ flash người dùng (UFM)

EPM570F256C5 bao gồm 8 kbit bộ nhớ không bay hơi nhúng cho dữ liệu do người dùng xác định, chẳng hạn như cài đặt hiệu chuẩn hoặc khóa mã hóa, cung cấp tính linh hoạt thiết kế và lưu giữ dữ liệu hơn nhiều CPLD khác.

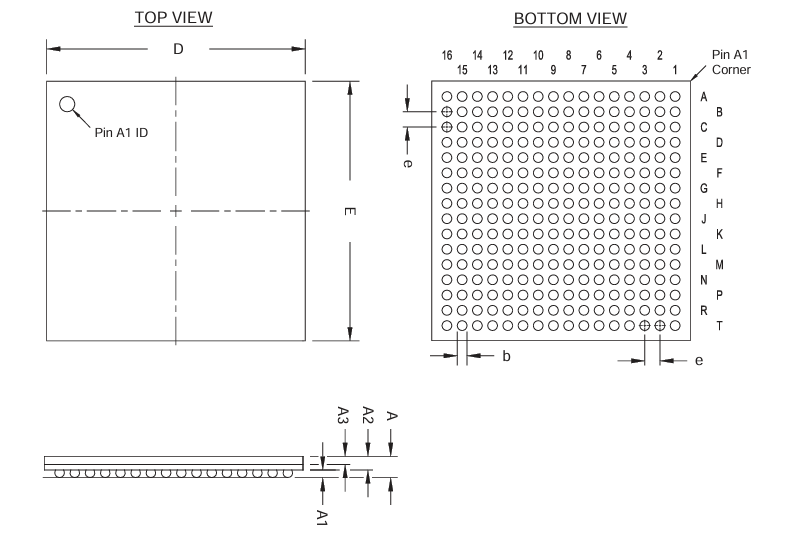

Kích thước bao bì EPM570F256C5

Kích thước gói

	Milimet
	Tối thiểu.	NOM.	Tối đa.
MỘT	-	-	2.20
A1	0,30	-	-
A2	-	-	1.80
A3	0,70 ref
D	17.00 BSC
E	17.00 BSC
b	0,50	0,60	0,70
e	1,00 BSC

Đề cương gói

Nhà sản xuất EPM570F256C5

EPM570F256C5 được sản xuất bởi Tập đoàn Intel , một trong những công ty bán dẫn hàng đầu thế giới.Sau khi mua lại Altera Intel vào năm 2015, EPM570F256C5 ban đầu là một phần của gia đình CPLD của Altera, Max® II đã được sản xuất, hỗ trợ và phân phối theo thương hiệu Intel.Intel tiếp tục đảm bảo các tiêu chuẩn sản xuất chất lượng cao, tính khả dụng dài hạn và hỗ trợ phần mềm mạnh mẽ thông qua bộ thiết kế Quartus® Prime.Với cơ sở hạ tầng toàn cầu và cam kết toàn cầu Intel, đối với đổi mới logic lập trình, EPM570F256C5 được hưởng lợi từ các nguồn lực kỹ thuật liên tục, chuỗi cung ứng đáng tin cậy và tích hợp vào các thiết kế hệ thống kỹ thuật số hiện đại trên các ứng dụng công nghiệp, giao tiếp và nhúng.

Phần kết luận

EPM570F256C5 là một lựa chọn thông minh cho những người xây dựng các sản phẩm điện tử cần bắt đầu nhanh chóng, tiết kiệm năng lượng và hoạt động trơn tru.Nó không mất cài đặt khi tắt nguồn và bạn có thể lập trình lại nó ngay trên bảng mạch bằng JTAG.Với sự hỗ trợ cho nhiều mức điện áp và bộ nhớ thêm bên trong, nó rất hữu ích trong nhiều lĩnh vực như AI, hệ thống đám mây, kiểm soát nhà máy và các thiết bị y tế.Được hỗ trợ bởi các công cụ thiết kế và chất lượng đáng tin cậy của Intel, chip này giúp các dự án dễ dàng và đáng tin cậy hơn.Nếu bạn đang lên kế hoạch cho một sản phẩm mới, bây giờ là thời điểm tuyệt vời để đặt hàng số lượng lớn cho EPM570F256C5 để bạn luôn luôn sẵn sàng khi cần.
