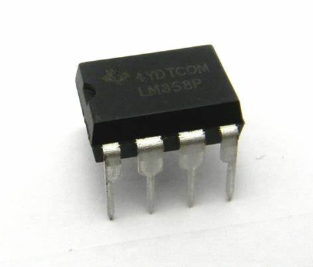

Hướng dẫn toàn diện về LM358P: Thiết kế pin và mạch

Bộ khuếch đại vận hành LM358P minh họa cho sự cân bằng hoàn hảo giữa hiệu suất và hiệu quả chi phí, làm cho nó trở thành một thành phần cần thiết trong vô số ứng dụng.Với các OP-AMP có mức tăng cao kép, LM358P thích nghi liền mạch với cả thiết lập cung cấp năng lượng đơn và kép, kéo dài điện áp từ 3V đến 32V.Tính linh hoạt này, kết hợp với ổn định tần số bên trong, đảm bảo hiệu suất nhất quán trong các môi trường khác nhau.Cho dù nó cho phép các thiết bị gia dụng đáng tin cậy, tối ưu hóa các hệ thống tự động hóa công nghiệp hoặc tăng cường các mạch quang điện tử, LM358P chứng minh giá trị của nó trên một phổ sử dụng rộng.Thiết kế thực tế và chức năng đáng tin cậy của nó cộng hưởng với bạn nhằm mục đích xây dựng các hệ thống sáng tạo, hiệu quả, làm nổi bật vai trò của nó như là một nền tảng trong việc thúc đẩy các thiết bị điện tử hiện đại.

Danh mục

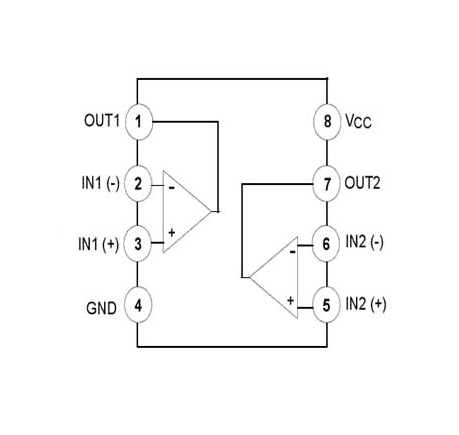

Cấu hình pin

Số pin số	Tên pin	Mô tả pin
1	Đầu ra a	Đầu ra của phần đầu tiên của IC (a) hoặc bộ khuếch đại hoạt động 1
2	Đảo ngược đầu vào a	Đảo ngược đầu vào của phần đầu tiên của IC (a) hoặc hoạt động Bộ khuếch đại 1
3	Đầu vào không đảo ngược a	Đầu vào không đảo ngược của phần (a) đầu tiên của IC Bộ khuếch đại hoạt động 1
4	Mặt đất (GND)	Mặt đất / tiêu cực cho cả bộ khuếch đại hoạt động
5	Đảo ngược đầu vào b	Đảo ngược đầu vào của phần thứ hai (b) của IC Bộ khuếch đại 2
6	Đầu vào không đảo ngược b	Đầu vào không đảo ngược của phần thứ hai (b) của IC Bộ khuếch đại hoạt động 2
7	Đầu ra b	Đầu ra của phần thứ hai (b) của IC Bộ khuếch đại 2
8	VCC	Cung cấp tích cực của cả hai phần / bộ khuếch đại hoạt động của ic

Đặc trưng

Tính năng	Sự miêu tả
Phạm vi cung cấp rộng	Nguồn cung cấp đơn: 3 V đến 32 V
	Nguồn cung cấp kép: ± 1,5 V đến ± 16 V
Cống cung cấp thấp	Không phụ thuộc vào điện áp cung cấp: 0,7 Ma (điển hình)
Phạm vi điện áp đầu vào chế độ chung	Bao gồm mặt đất, cho phép cảm biến trực tiếp gần mặt đất
Các tham số sai lệch và bù đầu vào thấp	- Điện áp bù đầu vào: 3 mV (điển hình)
	- Một phiên bản: 2 mV (điển hình)
	- Dòng điện bù đầu vào: 2 NA (điển hình)
	- Một phiên bản: 15 NA (điển hình)
	- Dòng sai lệch đầu vào: 20 NA (điển hình)
	- Một phiên bản: 15 NA (điển hình)
Phạm vi điện áp đầu vào khác biệt	Bằng điện áp cung cấp tối đa: 32 V
Tăng điện áp vi sai vòng lặp mở	100 dB (điển hình)
Bồi thường tần số nội bộ	Đúng

Đặc điểm kỹ thuật

Tham số	Giá trị
Gói / trường hợp	PDIP-8
Số lượng kênh	2 kênh
Điện áp cung cấp - Tối đa	32 v
GBP - Sản phẩm băng thông đạt được	700 kHz
Đầu ra hiện tại trên mỗi kênh	20 Ma
SR - Tỷ lệ xoay	300 mV/Pha
VOS - Điện áp bù đầu vào	7 mv
Điện áp cung cấp - tối thiểu	3 v
Nhiệt độ hoạt động tối thiểu	0 ° C.
Nhiệt độ hoạt động tối đa	+70 ° C.
IB - hiện tại sai lệch đầu vào	250 na
HOẠT ĐỘNG CUNG CẤP HIỆN TẠI	350 Pha
Tắt máy	Không tắt máy
CMRR - Tỷ lệ từ chối chế độ chung	80 dB
en - mật độ nhiễu điện áp đầu vào	40 NV/√Hz
Loạt	LM358
Bao bì	Ống
Loại khuếch đại	Bộ khuếch đại tăng cao
Thương hiệu	Công cụ Texas
Điện áp cung cấp kép	+/- 3 V, +/- 5 V, +/- 9 V
Đặc trưng	Ampe tiêu chuẩn
Chiều cao	4,57 mm
Loại đầu vào	Đường sắt đến đường ray
Chiều dài	9,81 mm
Điện áp cung cấp kép tối đa	+/- 16 v
Điện áp cung cấp kép tối thiểu	+/- 1,5 v
Điện áp cung cấp vận hành	3 V đến +/- 32 V, +/- 1,5 V, +/- 16 V

Ứng dụng mạch

Các LM358P Bộ khuếch đại hoạt động cung cấp các chức năng đa dạng trong các mạch cảm biến tập trung vào phát hiện ánh sáng và tối.Khả năng của nó để chức năng thích ứng trong các vai trò khác nhau nhấn mạnh bản chất linh hoạt của nó trong các nhiệm vụ dành riêng cho cảm biến.Đạt được cái nhìn sâu sắc về hiệu suất của nó trong các bối cảnh này làm phong phú thêm sự hiểu biết về các phương pháp thiết kế mạch rộng hơn.

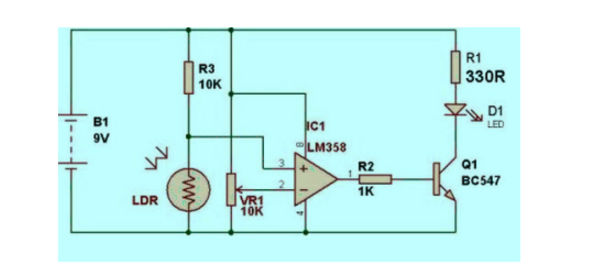

Chức năng trong cảm biến tối

Trong các cấu hình được thiết kế để phát hiện bóng tối, LM358P kết nối với chân giữa của một điện trở thay đổi được gắn vào chân 2. Cấu hình này điều chỉnh một cách tinh vi khả năng đáp ứng của mạch với các kịch bản ánh sáng yếu.Bằng cách giới thiệu một điện trở 20K, thiết lập này cho phép điều chỉnh chính xác các mức độ nhạy, cho phép mạch phản ứng chỉ với sự thay đổi đáng chú ý trong ánh sáng xung quanh.

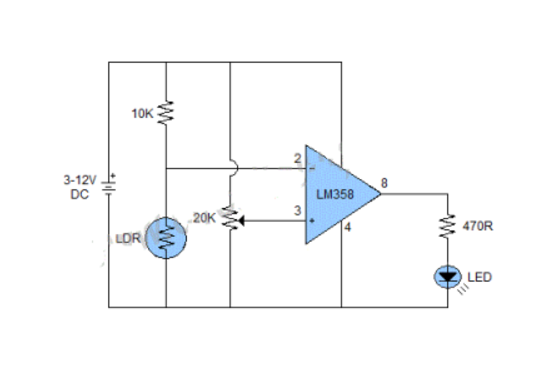

Bộ so sánh trong các mạch phát hiện ánh sáng

Trong các mạch phát hiện ánh sáng, LM358P đảm nhận vai trò của bộ so sánh, phục vụ để đánh giá điện áp đầu vào so với điểm tham chiếu đã đặt để đánh giá cường độ ánh sáng.Việc sử dụng điện trở 20K, như đã thấy trong ứng dụng cảm biến tối, góp phần thiết lập độ nhạy, cung cấp một cách tiếp cận chính xác.Điều này tạo điều kiện cho các phản ứng chính xác đối với các thay đổi trong ánh sáng, như được chứng minh bằng các chỉ số LED được kết nối với chân 1.

Tương đương

Trong sự thống trị của các bộ khuếch đại hoạt động, LM358 loạt phục vụ như một thành phần cơ bản, đóng vai trò là anh chị em của LM324 trong nhiều ứng dụng.Nó thu hút sự chú ý cho khả năng thích ứng và chức năng của nó.Đối với những người tìm cách khám phá các tùy chọn với các thông số kỹ thuật tương tự, LM158Thì LM258Thì LM2904và LM2409 thể hiện mình là những cân nhắc khả thi.Các phần sau đây đào sâu hơn vào các chất thay thế này, làm sáng tỏ vai trò của chúng và những lợi ích chính xác mà họ cung cấp trong các kịch bản khác nhau.

Các thành phần so sánh

Phần tương đương	Nhà sản xuất	Loại thay thế
LM358PE4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Thay thế thả vào
LM358PE3	Texas Dụng cụ Tương tự hiệu suất cao Texas	Thay thế thả vào
LM358psre4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358psrg4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358PWRG4-JF	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358dr	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358DGKR	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358PWRG4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358PWLE	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358PSLE	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358PWRG3	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358DG4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358DGKRG4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358PWG4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358E4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358DRG3	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358PSR	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358PWR	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358D	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358Pwe4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng
LM358DRG4	Texas Dụng cụ Tương tự hiệu suất cao Texas	Cùng chức năng

Sử dụng

Bộ khuếch đại vận hành LM358P cho thấy chính nó cần thiết trên vô số trường, được đánh giá cao với các op-amp độc lập kép trong một gói duy nhất và khả năng tiêu thụ công suất tối thiểu.Sự pha trộn của các tính năng này thể hiện một tùy chọn hấp dẫn cho các thiết kế mạch thích ứng và kinh tế.

Tiền khuếch đại âm thanh

Trong thế giới tiền khuếch đại âm thanh, LM358P được giao nhiệm vụ nâng tín hiệu âm thanh mờ lên các mức được mồi cho sự khuếch đại tiếp theo.Sự hiện diện của nó được ưa chuộng trong kỹ thuật của các thiết bị âm thanh, trong đó độ chính xác của nó với tín hiệu âm thanh được tôn vinh vì đóng góp cho sản xuất âm thanh có độ chính xác cao.Sự lựa chọn của LM358P thường cộng hưởng với sự đánh giá cao cho cả độ tin cậy và hiệu quả chi phí.

Khuếch đại tín hiệu nhỏ

Tạo điều kiện cho việc tăng hiệu quả các tín hiệu nhỏ trở nên nghiêm trọng trong các thiết bị nhạy cảm với tiếng ồn điện tử.LM358P vượt trội trong việc tăng cường tín hiệu biên độ thấp trong khi bảo tồn tính toàn vẹn của chúng và giảm thiểu nhiễu tiếng ồn.Những nhiệm vụ này đòi hỏi một sự nắm bắt sâu sắc về cả động lực học tiếng ồn điện tử và sự tinh tế vốn có trong xử lý tín hiệu.

Mạch op-amp chung

Khi nói đến các mạch khuếch đại hoạt động chung, LM358P là một ứng cử viên đa năng.Nó thực hiện nhiều chức năng như tích hợp, tổng hợp và phân biệt, trao quyền cho bạn đến các hệ thống tinh vi tạo ra các thiết kế hợp lý.Các khả năng như vậy nhấn mạnh hiệu quả hoạt động, thường chỉ đạo quá trình ra quyết định trong các ứng dụng khác nhau.

Người theo dõi điện áp và mạch cảm biến

Đối với các ứng dụng trong các người theo dõi điện áp và bộ đệm, LM358P rất giỏi trong việc ổn định điện áp đầu ra, đảm bảo đường dẫn tín hiệu trơn tru với dòng điện tối thiểu.Hiệu suất này trở nên đặc biệt có lợi trong các mạch cảm biến, trong đó độ chính xác là mấu chốt cho các bài đọc cảm biến chính xác.Trong các bối cảnh này, một sự hiểu biết sâu sắc về các chi tiết cụ thể và yêu cầu chính xác ảnh hưởng lớn đến việc thiết kế và thực hiện các mạch.

Độ chính xác trong các thiết bị đo lường

Các công cụ như vạn năng kỹ thuật số và máy hiện sóng có được độ chính xác từ các đóng góp của LM358P cho việc đo lường và thu thập dữ liệu.Với trở kháng đầu vào và đầu ra thấp, OP-AMP là công cụ cho phép các phép đo chính xác.Vai trò này cho nó trở thành một thành phần cơ bản cho các công cụ phân tích và chẩn đoán, thường định hình các tiến bộ trong các kỹ thuật đo lường và tăng cường độ chính xác của dữ liệu.

Kiểm soát và điều chỉnh vòng lặp

Quản lý một cách khéo léo kiểm soát và điều chỉnh vòng lặp liên quan đến các tham số hoạt động tinh chỉnh, một miền trong các thế mạnh của LM358P.Cung cấp phản hồi và ổn định đáng tin cậy, nó đảm bảo hoạt động trơn tru của các hệ thống quy định chặt chẽ.Ở đây, một sự hiểu biết thấu đáo về các hành vi hệ thống động và cơ chế phản hồi thêm chiều sâu cho ứng dụng của nó.

Nhà sản xuất

Nằm ở Dallas, Texas, Texas Cụ (TI) nổi tiếng với năng lực trong ngành công nghiệp bán dẫn, đặc biệt là trong việc sản xuất các mạch tích hợp.Danh tiếng của TI với tư cách là một nhà lãnh đạo trong chip analog và thị trường bộ xử lý nhúng phản ánh sự nhấn mạnh chiến lược của nó và cam kết không ngừng đối với các lĩnh vực này.Ngoài sự thống trị của nó trong công nghệ bán dẫn, TI đã có những bước tiến đáng chú ý trong xử lý ánh sáng kỹ thuật số và cung cấp một loạt các sản phẩm giáo dục đa dạng, nhấn mạnh các khả năng trên phạm vi rộng của nó thúc đẩy sự tiến hóa công nghệ.

Các chip tương tự đóng một vai trò động khi chúng chuyển đổi tín hiệu thực tế như nhiệt độ, tốc độ và âm thanh thông tin kỹ thuật số.Bộ xử lý nhúng là chính trong việc quản lý chức năng của các thiết bị điện tử.Thành tích của TI trong các lĩnh vực này làm nổi bật ảnh hưởng của họ trong việc đảm bảo hoạt động hiệu quả của thiết bị điện tử tiêu dùng, hệ thống ô tô và máy móc công nghiệp.Sự tham gia này kêu gọi sự hiểu biết sâu sắc về các nguyên tắc điện tử và sự tôn trọng thực sự đối với các kỹ thuật tiên tiến.Nghệ thuật tinh tế của việc tăng cường hiệu suất chip được thừa nhận ngầm là chất xúc tác cho những bước nhảy vọt đáng chú ý trong hiệu quả công nghệ.
