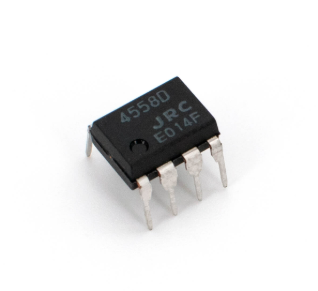

Hướng dẫn op-amp JRC4558: Các tính năng, ứng dụng và các thành phần tương đương

Bộ khuếch đại hoạt động (OP-AMP) là những anh hùng vô danh của thế giới điện tử, tạo thành xương sống của vô số mạch và thiết bị.Trong số nhiều tùy chọn có sẵn, JRC4558 nổi bật như một op-amp kép đa năng và đáng tin cậy, nổi tiếng với hiệu suất đặc biệt của nó trong âm thanh, xử lý tín hiệu và hơn thế nữa.Trong bài viết này, chúng tôi khám phá các thông số kỹ thuật, cấu hình pin, tính năng, các lựa chọn thay thế và ứng dụng của JRC4558, cung cấp những hiểu biết thực tế cho bạn.Cho dù bạn đang thiết kế thiết bị âm thanh có độ chính xác cao, xây dựng các mạch chính xác hoặc khám phá các giải pháp điện tử sáng tạo, JRC4558 hứa hẹn khả năng thích ứng và độ tin cậy.Hãy để đào sâu vào Marvel kỹ thuật làm cho Op-AMP này trở thành một lựa chọn đáng tin cậy trên các lĩnh vực khác nhau.

Danh mục

Tổng quan về JRC4558

Câu chuyện về JRC4558 Cho biết bạn, vì nó phục vụ như một bộ khuếch đại hoạt động kép ưa thích.Sự quyến rũ của nó nằm trong sự khuếch đại điện áp đáng kể và trở kháng đầu vào cao ấn tượng mà nó cung cấp.Nổi bật trong vô số mạch âm thanh và điện tử, mạch tích hợp dựa trên silicon này tự hào có khả năng thích ứng, với các gói như SOP và DIP tăng cường sự hấp dẫn của nó trong các thiết kế mạch bàn đạp.Trong số các thông số kỹ thuật hấp dẫn là mức tăng điện áp 100dB, trở kháng đầu vào chào đón là 5 megaohms và phạm vi cung cấp năng lượng linh hoạt từ ± 4V đến 18V.Những thuộc tính này, kết hợp với khả năng chi trả, làm cho nó chủ yếu hấp dẫn trong mắt của những người biết.

Với thiết lập 8 chân tiêu chuẩn, JRC4558 sẽ duyên dáng dễ dàng thành các mạch phức tạp.PIN 8 được chỉ định cho đầu vào cung cấp năng lượng tích cực.PIN 4 phục vụ cho đầu vào công suất tiêu cực.Các chân đầu ra 1 và 7 được chia sẻ giữa hai bộ khuếch đại hoạt động.Đầu vào đảo ngược được gán cho các chân 2 và 6. Các đầu vào không đảo ngược Tìm nhà của chúng trên chân 3 và 5. Được trao quyền với bù bên trong và trở kháng đầu vào đáng chú ý, mỗi bộ khuếch đại hoạt động đảm bảo hiệu suất đáng khen ngợi trong các tình huống cung cấp điện khác nhau.

JRC4558 bước ra khỏi nguyên mẫu của bộ khuếch đại hoạt động lý tưởng, tuy nhiên mức tăng điện áp tối đa là 100dB và tốc độ xoay 1,7V/s cung cấp khoảng trống cần thiết cho hầu hết các tác vụ xử lý tín hiệu và âm thanh.Kiểu của nó để sản xuất điện áp đầu ra cao hơn so với đầu vào làm nổi bật nó cho các ứng dụng kéo dài các bộ khuếch đại, bộ so sánh và bộ tích hợp.Friedrich trong hoạt động của nó với nguồn điện +5V, nhẹ nhàng đặt sang một bên nhu cầu đối với đối tác -5V, lặp lại xu hướng hiện đại cho thiết kế hợp lý, tiết kiệm năng lượng.

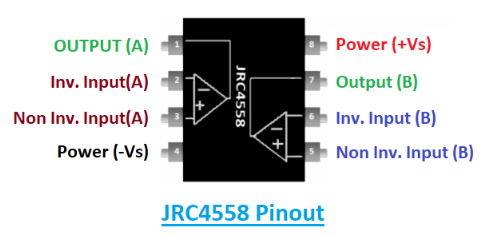

Bố cục pin

Số pin số	Tên pin	Mô tả pin
1	Ra (a)	Pin đầu ra của op-amp a
2	Đảo ngược đầu vào (a)	Pin đầu vào đảo ngược của op-amp a
3	Đầu vào không đảo ngược (a)	Pin đầu vào không đảo ngược của op-amp a
4	Sức mạnh (-vs)	Thiết bị đầu cuối cung cấp mặt đất hoặc âm
5	Thẩm quyền giải quyết	Pin đầu vào không đảo ngược của op-amp b
6	Đầu ra	Pin đầu vào đảo ngược của op-amp b
7	Sức mạnh (+vs)	Pin đầu ra của op-amp b
8	+Vs	Terminal cung cấp tích cực

Tính năng và đặc điểm kỹ thuật

Tính năng	Đặc điểm kỹ thuật/chi tiết
Phạm vi cung cấp điện áp	± 5V đến ± 15V
Băng thông	3MHz
Số bộ khuếch đại hoạt động	Hai (bộ khuếch đại hoạt động kép trong một gói)
Mẫu mạch tích hợp	IC 8 chân
Phạm vi nhiệt độ hoạt động	0 ° C đến 70 ° C.
Tốc độ xoay	1.7V/Pha
Tăng điện áp tín hiệu	Lên đến 100db
Gói có sẵn	Các gói SOP và DIP 8 chân
Bồi thường tần số	Không bắt buộc
Vấn đề chốt	Không có
Tiêu thụ hiện tại	Thấp
Khả năng tương thích cung cấp năng lượng	Hỗ trợ thiết lập nguồn cung cấp năng lượng đơn và kép
Phạm vi điện áp khác biệt	Phạm vi rộng với chỗ ở chế độ chung lớn
Theo dõi tham số	Trên phạm vi nhiệt độ quy định
Pha và đạt được sự phù hợp	Đảm bảo giữa các bộ khuếch đại
Transitor đầu vào	Tiếng ồn thấp
Trị giá	Hiệu quả đáng kể về chi phí
Ứng dụng mục tiêu	Các thiết bị di động và hoạt động bằng pin
Khả năng tương thích pin	Tiêu chuẩn công nghiệp;Tương thích với LM358 và MC1458
Độ tin cậy	Đã được chứng minh trong thiết bị và thiết bị thương mại

Tương đương và lựa chọn thay thế

•NE5532

•LM158

•LM158A

•LM358

•LM358A

•LM2904

•LM2904Q

•LM4558

•LM74

Ứng dụng

Khuếch đại tín hiệu

JRC4558 OP-AMP thể hiện tính linh hoạt của nó trên một loạt các môi trường, thích ứng hiệu quả trong các hệ thống ô tô để tăng cường khuếch đại tín hiệu.Hiệu suất đáng tin cậy của nó vẫn tồn tại ngay cả trong các điều kiện đầy thách thức của hoạt động xe, đảm bảo một hành trình liền mạch.Trong các hệ thống tham khảo mặt đất, OP-AMP vượt trội bằng cách cung cấp tính ổn định và nhất quán, chủ yếu là nơi chính xác giữa các thành phần khác nhau được tìm kiếm.Bạn có thể quen thuộc với sự khác biệt của các OP tương tự và nhận ra rằng việc đạt được độ tin cậy như vậy thường liên quan đến việc lựa chọn tỉ mỉ các thành phần phù hợp với các cài đặt hoạt động cụ thể.

Công nghệ di động

Việc tích hợp JRC4558 vào các thiết bị di động mang lại lợi thế của mức tiêu thụ năng lượng thấp, một tính năng mở rộng thời lượng pin và vòi vào mong muốn của người tiêu dùng để thuận tiện và sức bền.Đó là việc xử lý mạnh mẽ các tác vụ tín hiệu trong khi duy trì hiệu quả năng lượng giúp bạn đánh giá cao bạn tập trung vào việc tinh chỉnh công nghệ di động.Các thiết bị như bộ xử lý tín hiệu kỹ thuật số khai thác khả năng tích hợp vượt trội của OP-AMP, chức năng pha trộn liền mạch với sự đổi mới.

Mẫu và giữ mạch

JRC4558 tìm thấy hốc của nó trong mẫu và giữ các mạch, khóa trong các quy trình chuyển đổi tương tự sang số hỗ trợ giao tiếp hiện đại.Thiết kế đặc biệt của OP-AMP này tạo điều kiện cho sự biến dạng tín hiệu chính xác và tối thiểu, các khía cạnh mà bạn có thể đánh giá cao khi phấn đấu cho độ chính xác trong công việc xử lý tín hiệu.Điều này đảm bảo rằng huyết mạch của giao tiếp kỹ thuật số vẫn không bị xáo trộn.

Hệ thống an ninh

Trong các báo động xâm nhập, JRC4558 nổi bật về độ nhạy và khả năng đáp ứng của nó đối với các thay đổi môi trường.Bạn có thể định giá các thành phần đảm bảo bảo trì tối thiểu, duy trì sự cảnh giác của chúng chống lại quyền truy cập trái phép.Bản chất thân thiện với bánh mì của mạch khuyến khích tạo mẫu và tối ưu hóa dễ dàng, giúp bạn tìm kiếm các giải pháp đáng tin cậy.

Âm thanh và đa phương tiện

Trong thế giới của máy trộn và ghi âm âm thanh, nhu cầu về âm thanh độ chính xác cao được đáp ứng bởi JRC4558, đóng vai trò vô giá trong việc làm phong phú thêm trải nghiệm thính giác.Bạn thường có thể nhấn mạnh vai trò của OP-AMP trong việc tăng cường âm thanh, chuyển đổi tín hiệu âm thanh mờ thành đầu ra khớp nối.Sự liên quan của nó mở rộng cho các đầu phát DVD, nhấn mạnh ảnh hưởng của nó trong công nghệ giải trí bằng cách cung cấp trải nghiệm nghe quyến rũ.

Mạch chức năng

Ngoài các ứng dụng cụ thể này, JRC4558 khẳng định vai trò của nó trong việc tạo ra các bộ tạo chức năng, bộ so sánh và mạch thiết bị, minh họa khả năng thích ứng của nó.Bộ định thời gian dài và bộ định hướng đa dạng cũng tận dụng độ ổn định và độ chính xác của OP-AMP.Bạn có thể tìm thấy sự hoàn thành trong khả năng của JRC4558 để cung cấp các giải pháp toàn diện trên các thiết kế mạch khác nhau, cho phép các phương pháp được sắp xếp hợp lý cho các hệ thống tích hợp phức tạp.

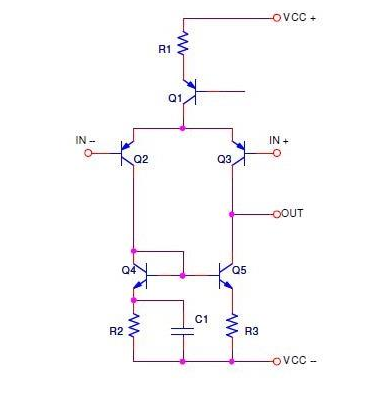

Giai đoạn đầu vào nội bộ

Trong giai đoạn ban đầu của cấu hình đầu vào, bộ khuếch đại vi sai cặp đuôi dài (LTP) hợp tác với một gương hiện tại, một thiết lập được tôn vinh rộng rãi vì sự lão luyện của nó trong việc duy trì và tăng cường độ trung thực của tín hiệu đầu vào.Việc lắp ráp này tích hợp các thành phần như Q1, Q2, Q3, Q4, Q5, R1, R2, R3 và C1 để thúc đẩy xử lý tín hiệu cân bằng, tạo ra một nền tảng chính xác trong thế giới điện tử, nơi biến động và gián đoạn có thể giải thích dữ liệu trên đám mây.

Bộ khuếch đại vi sai cặp đuôi dài (LTP)

Bản chất của bộ khuếch đại vi sai LTP nằm trong cấu hình của nó với các bóng bán dẫn hoàn toàn phù hợp, Q1 và Q2.Tính đồng bộ này hoạt động trong việc giảm thiểu nhiễu chế độ chung, thường ám ảnh các hệ thống điện tử có độ chính xác cao, làm giảm độ rõ tín hiệu.Bằng cách giữ các bóng bán dẫn này giống hệt nhau, bộ khuếch đại không chỉ làm giảm nhiễu mà còn tăng băng thông, đỉnh cao là hiệu suất cao phản ánh ý định của bạn.

Thực hiện gương hiện tại

Liên quan đến các thành phần Q3, Q4 và R1, gương hiện tại hoạt động như một cơ chế chính để cung cấp dòng điện ổn định cho cặp vi sai.Dòng điện không ngừng đóng góp vào tính tuyến tính của bộ khuếch đại, ảnh hưởng nghiêm trọng đến độ tin cậy hoạt động của nó trong các kịch bản tải khác nhau.Kiến trúc của gương ảnh hưởng đáng kể đến việc thiết lập một điểm thiên vị đáng tin cậy cho LTP, do đó tăng cường độ ổn định tăng và đảm bảo hiệu quả nhất quán của bộ khuếch đại.

Tích hợp phần tử điện dung

Tụ C1 được kết hợp một cách khéo léo vào hệ thống này, hài hòa với các yếu tố điện trở R2 và R3 để quản lý một cách khéo léo đáp ứng tần số.Bằng cách chọn một cách khéo léo các giá trị của các thành phần này, các tác động bất lợi của điện dung ký sinh được giảm thiểu, cắt giảm các dao động có thể làm mất ổn định bộ khuếch đại.Cách tiếp cận chiến lược này hỗ trợ trong việc ngăn chặn biến dạng tín hiệu, duy trì một đường tín hiệu nguyên sơ thông qua các phạm vi tần số khác nhau.

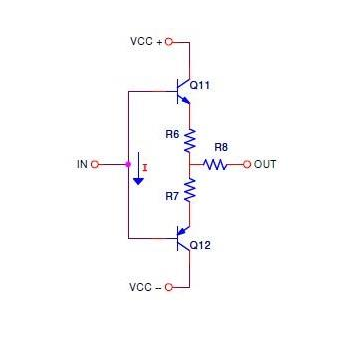

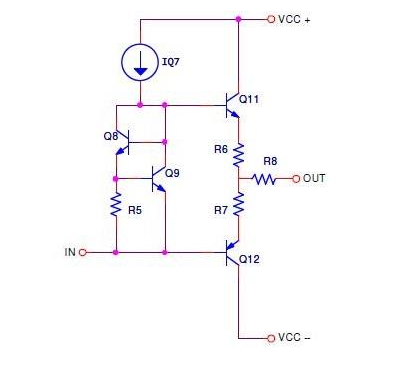

Giai đoạn đầu ra

Trong thiết kế nâng cao của giai đoạn đầu ra, hệ số nhân VBE nổi bật cho vai trò đáng chú ý của nó trong việc điều chỉnh dòng điện thiên vị trong bộ khuếch đại người theo dõi bộ phát đẩy đẩy AB AB.Yếu tố chính này đảm bảo rằng bộ khuếch đại đáp ứng các yêu cầu hiện tại cao, một nhiệm vụ thường bị ảnh hưởng bởi sự tinh tế của kỹ thuật.Bạn thường có thể gặp phải những thách thức như biến dạng chéo, phát sinh từ sự thay đổi nhiệt độ hoặc biến thiên thành phần.Kinh nghiệm cho thấy rằng việc thực hiện các tinh chỉnh chính xác trong giai đoạn thiết kế có thể làm giảm đáng kể những thách thức này.

Một mô hình cổ điển, JRC4558, hoạt động trong phạm vi đầu ra thường vẫn thấp hơn khoảng 1,5V so với điện áp cung cấp.Xem xét yếu tố này là động để tăng cường hiệu suất tổng thể.Kết hợp, điện trở đầu ra R6, R7 và R8 đóng góp đáng kể cho tính toàn vẹn của hệ thống.Các thành phần này không chỉ tạo điều kiện cho sự cân bằng hiện tại mà còn thúc đẩy sự ổn định nhiệt.Chức năng của chúng trong việc ngăn chặn tải trực tiếp có hại giữa các bóng bán dẫn ngăn chặn sự thiếu hiệu quả hoặc thiệt hại tiềm tàng.

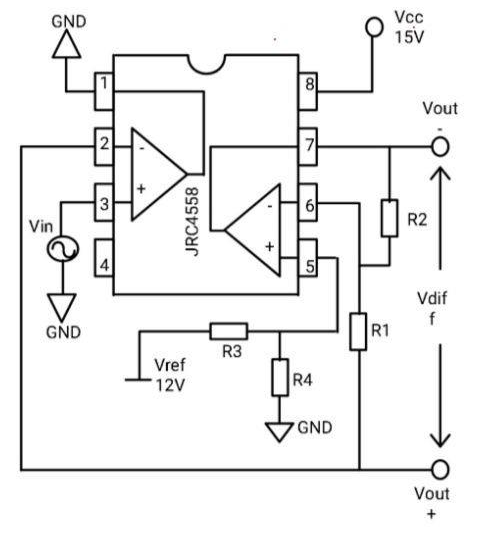

Hoạt động của JRC4558 op-amp

Các khả năng khác nhau của biểu hiện OP-AMP JRC4558 thông qua các chức năng của nó như khuếch đại, tích hợp và phân biệt.Nó chứng minh tương thích cao với các hệ thống điện áp đơn, thường xuất hiện trong các thiết lập đầu dò và các khối khuếch đại DC, cùng với các mạch tương tự khác.Khả năng khuếch đại khác biệt của nó nổi bật, biến đổi một cách khéo léo một đầu vào duy nhất thành đầu ra khác biệt.Sự chuyển đổi này đạt được thông qua các thiết kế mạch tỉ mỉ, đảm bảo tính tuyến tính vượt trội.

Trong các kịch bản thực tế, thiết lập liên quan đến các bộ khuếch đại chính kép.Một bộ khuếch đại phục vụ như một bộ đệm, tạo ra Vout+.Đồng thời, bộ khuếch đại thứ hai đảo ngược tín hiệu đầu vào, tạo ra Vout- so với điểm chuẩn 12V.Điều này tạo ra một đầu ra khác biệt, VDIFF, được xác định bởi các phạm vi điện áp cụ thể, được tính toán bằng cách sử dụng các phương trình được thiết lập sẵn.Các phương pháp như vậy đảm bảo kiểm soát chính xác tín hiệu đầu ra, chứng minh tiện ích của chúng trong xử lý tín hiệu chính xác.

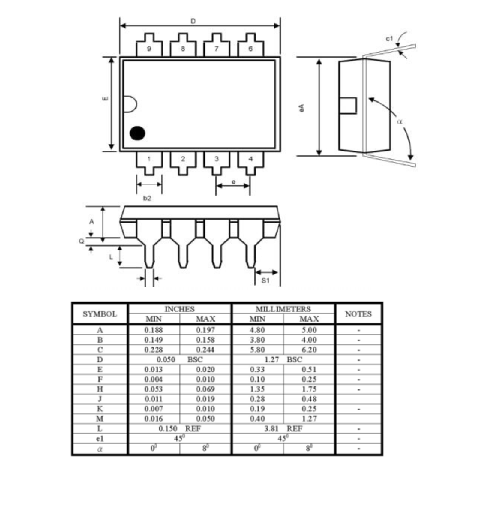

Chi tiết chiều của JRC4558

Phần kết luận

Bộ khuếch đại vận hành JRC4558 là nền tảng trong thế giới điện tử, được tổ chức vì tính linh hoạt, độ tin cậy và hiệu suất đặc biệt của nó trên các ứng dụng khác nhau.Từ xử lý âm thanh đến xử lý tín hiệu chính xác, OP-AMP kép này mang đến khả năng thích ứng đáng chú ý, khiến nó trở thành một lựa chọn đáng tin cậy cho bạn.Thông số kỹ thuật mạnh mẽ của nó, hoạt động tiếng ồn thấp và khả năng chi trả nhấn mạnh sự hấp dẫn lâu dài của nó trong một loạt các thiết kế sáng tạo.Cho dù tăng cường chất lượng âm thanh, đảm bảo khuếch đại tín hiệu ổn định hoặc cung cấp năng lượng cho các giải pháp điện tử sáng tạo, JRC4558 tiếp tục là một thành phần hoạt động, thu hẹp khoảng cách giữa sự đơn giản và tinh tế trong các mạch điện tử.
