Hướng dẫn đầy đủ về điện trở 10K: mã màu, ứng dụng và sử dụng mạch

Hướng dẫn này nói về điện trở 10K rất quan trọng trong các mạch điện tử.Chúng tôi sẽ giải thích một điện trở 10K là gì, làm thế nào để phân biệt bằng cách sử dụng màu sắc và những gì nó làm trong các thiết bị điện tử khác nhau.Hướng dẫn bao gồm các loại mã màu khác nhau như băng tần 3 băng tần, 4 băng tần, 5 băng tần và 6 băng tần, giúp bạn dễ dàng xác định và sử dụng chúng hơn.Nó cũng xem xét cách các điện trở 10K giúp trong các thiết bị, từ việc điều khiển điện theo mạch đến đảm bảo các thiết bị như bộ định thời và cảm biến hoạt động đúng.

Danh mục

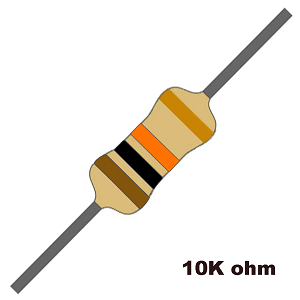

Điện trở 10K là gì?

MỘT Điện trở 10K là một thành phần điện tử nhỏ nhưng quan trọng với điện trở của 10.000 ohms ().Nó giúp kiểm soát dòng điện của dòng điện, phân chia điện áp và bảo vệ các yếu tố mạch nhạy cảm.Các điện trở như thế này được sử dụng trong cả mạch tương tự và kỹ thuật số, đảm bảo hoạt động ổn định và ngăn ngừa hành vi điện không mong muốn.Điện trở này rất dễ xác định nhờ các dải được mã hóa màu của nó, xác định điện trở của nó mà không cần một đồng hồ vạn năng hoặc các công cụ thử nghiệm khác.

Trong các thiết bị điện tử kỹ thuật số, một điện trở 10K thường được sử dụng làm điện trở kéo hoặc kéo xuống, giúp các bộ vi điều khiển duy trì trạng thái logic ổn định bằng cách ngăn chặn các tín hiệu nổi (không xác định).Trong các mạch tương tự, nó đóng một vai trò chính trong các bóng bán dẫn thiên vị, đảm bảo hoạt động khuếch đại phù hợp.Khi kết hợp với các tụ điện, nó tạo thành các mạng RC, được sử dụng để tạo độ trễ thời gian hoặc tín hiệu lọc cho các mạch dao động và xử lý tín hiệu.Do tính linh hoạt của nó, điện trở 10kΩ xuất hiện trong một loạt các ứng dụng, từ bộ đếm thời gian đơn giản đến các giao diện kỹ thuật số phức tạp.

Mã màu điện trở 10k

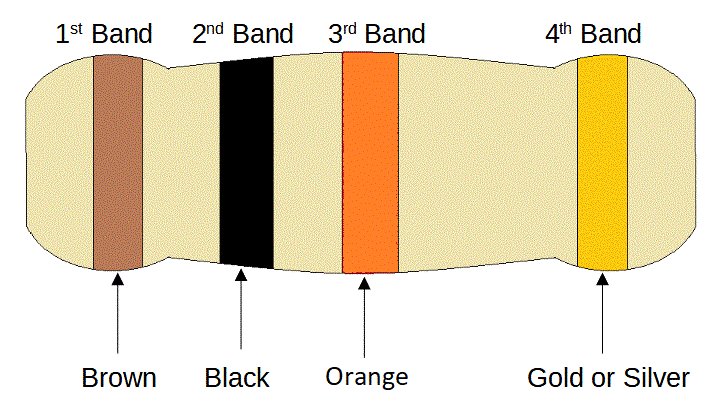

Hình 2. Mã màu điện trở 10K

Để làm cho nhận dạng nhanh chóng và chính xác, các điện trở sử dụng hệ thống đánh dấu được mã hóa màu.Một điện trở 4 băng tần 10kΩ (10.000 ohm) tiêu chuẩn theo một mã màu cụ thể để biểu thị giá trị của nó.Dải màu đầu tiên là màu nâu, tương ứng với chữ số đầu tiên, 1.Ban nhạc thứ hai là đen, đại diện cho chữ số thứ hai, 0.Cùng nhau, chúng tạo thành số 10.Ban nhạc thứ ba là quả cam, đóng vai trò là số nhân, có nghĩa là số cơ sở (10) phải được nhân với 1.000, dẫn đến sự kháng cự hoàn toàn của 10.000 ohms (10kΩ).Cuối cùng, ban nhạc thứ tư, trong trường hợp này là vàng, chỉ ra dung sai của điện trở, chỉ định mức độ điện trở thực tế có thể thay đổi từ giá trị danh nghĩa. Vàng biểu thị sự khoan dung của ± 5%, có nghĩa là thực sức chống cự có thể từ 9.500Ω đến 10.500Ω.Mức độ dung nạp này đảm bảo rằng ngay cả với các biến thể nhỏ trong quá trình sản xuất, điện trở vẫn nằm trong giới hạn chấp nhận được đối với hầu hết các ứng dụng điện tử đa năng.

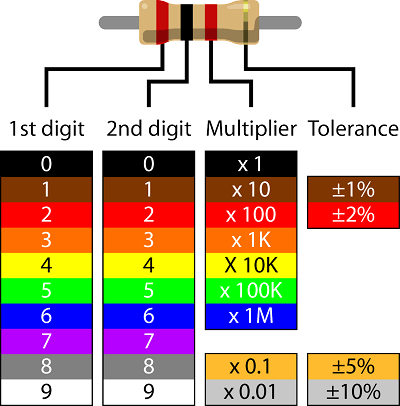

Hình 3. Mã màu điện trở 10K

Làm thế nào để đọc một mã màu điện trở?

Hệ thống mã màu điện trở ban đầu có vẻ phức tạp, nhưng bằng cách làm theo cách tiếp cận có hệ thống, bạn có thể học cách giải mã các giá trị một cách hiệu quả và chính xác.Để giải thích chính xác giá trị điện trở, bước đầu tiên là tìm điểm bắt đầu của các dải màu.Một đầu của điện trở sẽ có dải màu đầu tiên được định vị gần cạnh hơn các dải khác, đây là kết thúc mà bạn bắt đầu đọc.Ban nhạc cuối cùng, thường cách nhau một chút xa hơn, đại diện cho sự khoan dung và thường là vàng hoặc bạc.Sau khi định hướng được thiết lập, bước tiếp theo là xác định các dải chữ số, xác định giá trị điện trở cơ sở.Đây là hai hoặc ba băng tần đầu tiên, tùy thuộc vào tổng số điện trở có bốn, năm hoặc sáu dải.Sau khi xác định giá trị cơ sở, dải tiếp theo đóng vai trò là nhân, tỷ lệ giá trị cơ sở theo hệ số mười, trăm, nghìn hoặc nhiều hơn.Bước này rất quan trọng vì việc giải thích sai đơn giản của hệ số nhân có thể dẫn đến giá trị điện trở không chính xác mạnh mẽ, ảnh hưởng đến hiệu suất mạch.

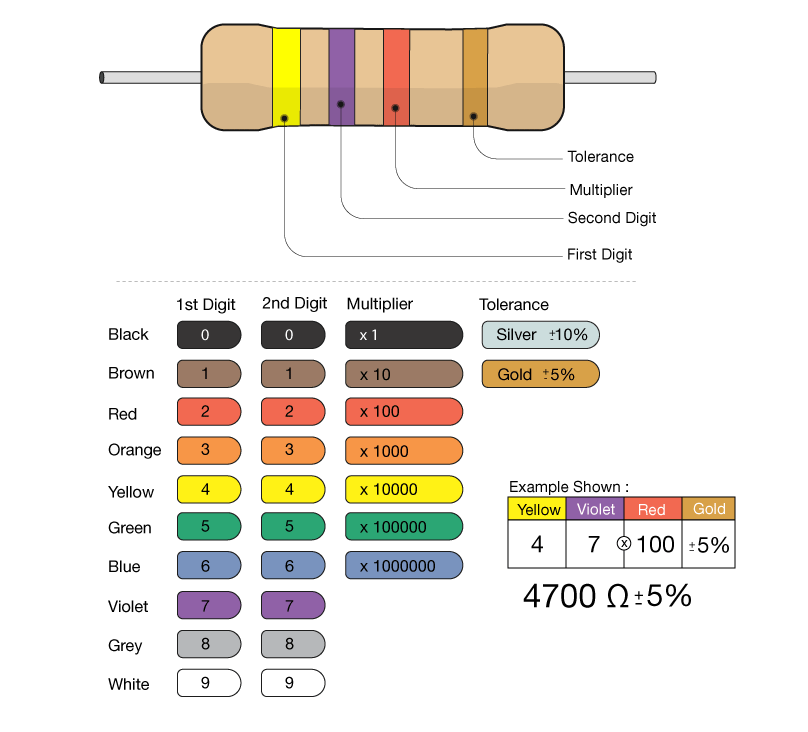

Hình 4. Giải thích mã màu khác nhau

Cuối cùng, sau khi tính toán giá trị điện trở từ mã màu, nó luôn luôn là một thực hành tốt để xác minh nó, đặc biệt là trong Ứng dụng nhạy cảm chính xác.Một vạn năng có thể được sử dụng để đo lường Điện trở thực tế và xác nhận rằng nó phù hợp với giá trị dự kiến. Bước này rất hữu ích khi xử lý các điện trở cũ hơn có thể có Các dải màu phai màu, làm cho chúng khó đọc.Cho các điện trở có sáu các dải, một dải bổ sung cho biết hệ số nhiệt độ cho thấy mức độ thay đổi điện trở với sự thay đổi nhiệt độ.Cái này Đặc tính là tốt trong các mạch đòi hỏi sự ổn định nhiệt, như vậy như các dụng cụ đo lường chính xác và điện tử hiệu suất cao hệ thống.

Mã màu 3 băng tần 10k

Hình 5. Mã màu điện trở 10k 3 băng tần

MỘT Điện trở 3 băng tần 10k Đơn giản hóa quá trình ghi nhãn bằng cách chỉ sử dụng hai chữ số theo sau là hệ số nhân, làm cho nó đơn giản hơn so với đối tác 4 băng tần của nó.Trong trường hợp điện trở 10kΩ (10.000 ohms), các dải màu có màu nâu, đen và cam.Ban nhạc đầu tiên, màu nâu, đại diện cho chữ số 1, trong khi ban nhạc thứ hai, đen, đại diện cho chữ số 0.Cùng nhau, hai chữ số này tạo thành số 10.Ban nhạc thứ ba, đóng vai trò là số nhân, là quả cam, biểu thị một hệ số nhân của 1.000.Khi nhân 10 với 1.000, kết quả Giá trị kháng thuốc là 10.000 ohms, hoặc 10kΩ.Phương pháp mã hóa màu này cho phép xác định nhanh các giá trị điện trở.

Không giống như các điện trở 4 băng tần, bao gồm một dải riêng biệt để biểu thị dung sai, các điện trở 3 băng tần không cung cấp mức độ chi tiết này, có nghĩa là sức chịu đựng là Đã sửa Tại ± 20% Theo mặc định.Mức dung sai này có nghĩa là điện trở thực tế của điện trở 10kΩ có thể thay đổi trong khoảng từ 8kΩ đến 12kΩ tùy thuộc vào các biến thể sản xuất.Sự vắng mặt của một dải dung sai chuyên dụng đơn giản hóa bố cục trực quan của điện trở nhưng cũng giới hạn sự phù hợp của nó đối với các ứng dụng đòi hỏi độ chính xác điện trở chặt chẽ.Ký hiệu tiêu chuẩn hóa cho các điện trở này theo định dạng 103M, trong đó 103 đại diện cho giá trị điện trở (10 × 1.000 = 10.000 ohms) và M chỉ định dung sai ± 20%.Mặc dù phạm vi dung sai rộng này có vẻ lớn, nhưng thường có thể chấp nhận được đối với các mạch không yêu cầu các giá trị kháng chính xác.Các thiết bị như bộ chia điện áp cơ bản, điện trở kéo lên và điện trở giới hạn dòng điện trong các mạch LED thường sử dụng điện trở 3 băng tần, trong đó độ lệch nhỏ so với điện trở dự định không ảnh hưởng đến hiệu suất mạch tổng thể.

Bởi vì các điện trở 3 băng tần ít chính xác hơn, chúng được tìm thấy trong các ứng dụng có mục đích chi phí thấp hơn là các thiết bị điện tử chính xác.Các điện trở này thường được tìm thấy trong các thiết kế điện tử cũ hơn, vì các mạch hiện đại thường ủng hộ điện trở 4 băng tần hoặc 5 băng tần chính xác hơn để có độ tin cậy và độ chính xác tốt hơn.Tuy nhiên, các điện trở 3 băng tần vẫn có sẵn rộng rãi và tiếp tục được sử dụng trong các ứng dụng khác nhau trong đó chi phí và tính đơn giản được ưu tiên hơn độ chính xác.Hệ thống mã màu đơn giản của họ cho phép dễ dàng nhận dạng và tính toán thủ công nhanh, giảm khả năng lỗi khi lắp ráp các mạch điện tử.Cho dù được sử dụng trong tạo mẫu, thử nghiệm hoặc thiết kế mạch cơ bản, các điện trở 3 băng tần vẫn là một thành phần của thiết bị điện tử.

Mã màu điện trở 10k 10k

Hình 6. Mã màu điện trở 10k 5 băng tần

MỘT Điện trở 5 băng tần 10k Cung cấp độ chính xác nâng cao trên đối tác 4 băng tần bằng cách kết hợp một chữ số phụ trong chuỗi mã màu của nó.Dải màu đầu tiên, màu nâu, đại diện cho số 1, Đặt chữ số ban đầu của giá trị điện trở.Theo sau này, đen Ban nhạc biểu thị 0, đó là chữ số thứ hai, và một chữ cái khác đen ban nhạc theo sau, đóng góp một 0 là chữ số thứ ba.Ba chữ số này cùng nhau tạo thành số 100, đóng vai trò là giá trị cơ sở trước bất kỳ sửa đổi nào của hệ số nhân.Dải thứ tư trong chuỗi, đó là màu đỏ, đóng vai trò là hệ số nhân và có giá trị × 100, thay đổi hiệu quả điểm thập phân và dẫn đến tổng kháng 10.000 ohms.Ban nhạc cuối cùng, vàng, chịu trách nhiệm xác định mức độ dung nạp, trong trường hợp này là ± 5%, có nghĩa là điện trở thực tế của điện trở có thể thay đổi tới 5% theo một trong hai hướng từ giá trị danh nghĩa.

Sự hiện diện của dải thứ năm trên điện trở là một yếu tố lớn trong việc đảm bảo các giá trị điện trở chính xác hơn, vì nó giới thiệu một chữ số bổ sung.Không giống như các điện trở 4 băng tần, chỉ sử dụng hai chữ số và số nhân, chữ số thứ ba trong điện trở 5 băng tần làm giảm lỗi làm tròn và cải thiện độ chính xác.Điều này là thuận lợi cho các mạch điện tử đòi hỏi độ chính xác cao hơn, chẳng hạn như các mạch trong xử lý tín hiệu, dụng cụ đo và các ứng dụng cảm biến nhạy cảm.Xếp hạng dung sai 5%, mặc dù không chính xác nhất có sẵn, vẫn cung cấp mức độ chính xác hợp lý cho nhiều dự án điện tử đa năng.Ký hiệu cho điện trở này, thường được viết là 1002J, tuân theo mã hóa điện trở tiêu chuẩn, trong đó 1002 tương ứng với giá trị điện trở (10.000Ω) và chữ J biểu thị độ dung sai 5%.

Mức độ chính xác này là rất lớn trong các ứng dụng trong đó ngay cả các biến thể nhỏ trong kháng chiến cũng có thể ảnh hưởng đến chức năng mạch.Ví dụ, trong các bộ chia điện áp, trong đó các giá trị điện trở xác định điện áp đầu ra, điện trở chính xác hơn giúp duy trì mức điện áp dự kiến.Tương tự, trong các bộ khuếch đại, trong đó dung sai thành phần ảnh hưởng đến độ ổn định tăng, sử dụng điện trở 5 băng tần đảm bảo hiệu suất phù hợp hơn.Mặc dù các điện trở có dung sai chặt chẽ hơn, chẳng hạn như ± 1% hoặc ± 0,1%, có sẵn cho các nhiệm vụ có độ chính xác cao, điện trở 10k 5 băng tần với dung sai ± 5% tạo ra sự cân bằng giữa hiệu quả và độ chính xác chi phí, khiến nó trở thành một lựa chọn phổ biến trong nhiều thiết kế điện tử.

Mã màu điện trở 10k 10k

Hình 7. Mã màu điện trở 10k 6 băng tần

MỘT Điện trở 6 băng tần 10kΩ Theo một sơ đồ mã màu cụ thể cung cấp thông tin chi tiết về khả năng chịu, khả năng chịu đựng và độ ổn định nhiệt độ của nó.Ba dải đầu tiên đại diện cho các chữ số của giá trị điện trở, trong khi dải thứ tư hoạt động như một hệ số nhân để xác định điện trở tổng thể.Dải thứ năm cho biết dung sai, biểu thị mức độ điện trở thực tế có thể thay đổi từ giá trị đã nêu.Cuối cùng, dải thứ sáu đại diện cho hệ số nhiệt độ, đây là một yếu tố lớn trong môi trường có nhiệt độ dao động.Hệ số nhiệt độ cho chúng ta biết giá trị điện trở sẽ thay đổi bao nhiêu trên mỗi độ C, đảm bảo rằng điện trở duy trì tính ổn định trong điều kiện biến đổi nhiệt có thể ảnh hưởng đến hiệu suất điện tử.Dải bổ sung này làm cho điện trở 6 băng tần hữu ích trong các mạch nhạy cảm, chẳng hạn như trong các dụng cụ đo cao cấp, thiết bị y tế và các ứng dụng hàng không vũ trụ.

Các dải màu trên điện trở 10 băng tần được sắp xếp như sau: Màu nâu, đen, đen, đỏ, xanh lá cây và vàng.Dải đầu tiên (màu nâu) tương ứng với chữ số đầu tiên, là 1, trong khi dải thứ hai .Dải thứ năm (màu xanh lá cây) chỉ ra dung sai, là ± 5%, có nghĩa là điện trở thực tế có thể thay đổi 5% trên hoặc dưới giá trị đã nêu.Cuối cùng, dải thứ sáu (màu vàng) đại diện cho hệ số nhiệt độ, được đo bằng các phần triệu trên mỗi độ C, ppm/° C), với màu vàng tương ứng với 25 ppm/° C.Điều này có nghĩa là đối với mỗi độ C, sự thay đổi nhiệt độ, điện trở có thể thay đổi 25 phần triệu, đảm bảo rằng thành phần vẫn tương đối ổn định ngay cả trong môi trường có nhiệt độ dao động.

Tầm quan trọng của điện trở 6 băng tần nằm ở độ chính xác và độ ổn định nâng cao của nó, phù hợp cho các ứng dụng trong đó các thay đổi điện trở nhỏ có thể ảnh hưởng đến hiệu suất mạch.So với các điện trở 4 băng tần hoặc 5 băng tần, việc bổ sung dải hệ số nhiệt độ cung cấp một mức độ tin cậy bổ sung, đặc biệt là trong các môi trường có các điều kiện nhiệt khác nhau.Tính dung sai ± 5% đảm bảo rằng điện trở duy trì mức độ chính xác hợp lý, ngăn chặn sự sai lệch quá mức so với giá trị điện trở dự định.Bằng cách kết hợp dải hệ số nhiệt độ, các điện trở 6 băng tần giúp giảm tác động của biến động nhiệt, đảm bảo rằng các mạch điện vẫn nhất quán và đáng tin cậy theo thời gian.

Các ứng dụng của điện trở 10k

Điện trở 10K là một thành phần được sử dụng rộng rãi trong thiết bị điện tử, phục vụ nhiều vai trò quan trọng:

Phản hồi điện áp trong bộ khuếch đại

Trong các bộ khuếch đại hoạt động (OP-AMP), điện trở 10K đóng vai trò trong việc thiết lập mức tăng điện áp bằng cách cung cấp phản hồi từ đầu ra sang đầu vào đảo ngược.Phản hồi này giúp kiểm soát hệ số khuếch đại và đảm bảo tính ổn định trong xử lý tín hiệu.Bằng cách chọn cẩn thận giá trị điện trở, bạn có thể tinh chỉnh hiệu suất của bộ khuếch đại, đạt được sự cân bằng mong muốn giữa mức tăng và băng thông.Trong các ứng dụng chính xác, chẳng hạn như khuếch đại âm thanh và thiết bị, điện trở này cho phép tái tạo tín hiệu chính xác bằng cách giảm thiểu biến dạng và tăng cường độ tuyến tính.Nó hoạt động cùng với các thành phần khác như tụ điện và các điện trở bổ sung để đáp ứng tần số hình dạng và lọc nhiễu không mong muốn, cải thiện hơn nữa chất lượng tín hiệu tổng thể.

Mạch thời gian

Một điện trở 10K thường được sử dụng trong các mạch thời gian, trong đó nó hợp tác với các tụ điện để xác định độ trễ thời gian và thời gian dao động.Trong các ứng dụng như bộ đa biến có thể đơn, máy phát xung và 555 mạch hẹn giờ, điện trở điều khiển điện tích và tốc độ xả của tụ điện, ảnh hưởng trực tiếp đến các đặc điểm thời gian.Điều này được sử dụng trong các ứng dụng yêu cầu tạo độ trễ chính xác, chẳng hạn như xung đồng hồ, điều chế tần số và mạch gỡ lỗi.Giá trị điện trở của điện trở xác định mức độ nhanh chóng của tụ điện hoặc xả trong các hằng số thời gian cài đặt chính xác.Bằng cách điều chỉnh giá trị điện trở, bạn có thể sửa đổi hành vi thời gian của mạch mà không cần thay đổi các thành phần chính khác, cung cấp tính linh hoạt và dễ dàng sửa đổi thiết kế.

Quy định điện áp

Trong các mạch điều hòa điện áp, một điện trở 10K thường được sử dụng để giúp duy trì điện áp đầu ra ổn định trong các bộ điều chỉnh tuyến tính, đảm bảo cung cấp năng lượng nhất quán cho các thành phần điện tử nhạy cảm.Nó thường xuất hiện trong các vòng phản hồi trong đó nó hỗ trợ trong việc thiết lập điện áp tham chiếu hoặc điều chỉnh điện áp đầu ra trong bộ điều chỉnh điện áp IC như LM317.Bằng cách cung cấp một đường dẫn được kiểm soát cho dòng hiện tại, nó giúp giảm thiểu các biến động có thể ảnh hưởng đến hiệu suất của vi điều khiển, cảm biến hoặc các thành phần chính xác khác.Trong một số thiết kế, nó cũng đóng một vai trò trong việc cân bằng tải và giảm sức hút hiện tại quá mức, cải thiện hiệu quả năng lượng.Sự hiện diện của điện trở 10K trong các mạch điều hòa điện áp góp phần cải thiện độ tin cậy, giảm nguy cơ tăng đột biến điện áp hoặc giảm có thể dẫn đến trục trặc.

Cảm biến hiện tại

Một điện trở 10K thường được sử dụng trong các ứng dụng cảm biến hiện tại, trong đó nó giúp chuyển đổi dòng điện thành một giọt điện áp có thể đo được.Điều này rất hữu ích trong các hệ thống quản lý pin, mạch điều khiển động cơ và các ứng dụng giám sát năng lượng yêu cầu đo chính xác.Bằng cách đặt điện trở nối tiếp với tải trọng, điện áp giảm qua nó có thể được đo và sử dụng để xác định dòng điện chảy qua mạch, theo định luật Ohm, (V = IR).Phương pháp này cho phép vi điều khiển hoặc các hệ thống giám sát khác theo dõi mức tiêu thụ điện năng, phát hiện lỗi hoặc thực hiện các biện pháp bảo vệ.Giá trị 10K được chọn dựa trên các cân nhắc độ nhạy và tiêu tán năng lượng cần thiết, đảm bảo độ chính xác mà không ảnh hưởng đến hiệu suất mạch.

Cảm biến nhiệt độ

Trong các ứng dụng cảm biến nhiệt độ, một điện trở 10K thường được sử dụng cùng với các nhiệt điện để tạo thành một mạch chia điện áp cho phép các bộ vi điều khiển đo biến đổi nhiệt độ.Nhiệt kế, có điện trở thay đổi theo nhiệt độ, hoạt động với điện trở giá trị cố định để tạo ra đầu ra điện áp thay đổi tương ứng với thay đổi nhiệt độ.Kỹ thuật này được sử dụng rộng rãi trong nhiệt kế kỹ thuật số, hệ thống HVAC và giám sát nhiệt độ công nghiệp.Điện trở 10K đảm bảo rằng các thay đổi điện áp vẫn còn trong phạm vi có thể đo lường được cho các bộ chuyển đổi tương tự sang số (ADC), cải thiện độ chính xác của việc đọc nhiệt độ.Bằng cách chọn giá trị điện trở thích hợp, bạn có thể tối ưu hóa độ nhạy và độ chính xác của hệ thống đo lường.

Lọc tín hiệu

Một điện trở 10K thường được tích hợp vào các mạch lọc tín hiệu để loại bỏ nhiễu không mong muốn và cải thiện độ trong của các tín hiệu trong âm thanh, giao tiếp dữ liệu và các ứng dụng cảm biến.Nó thường xuất hiện trong các bộ lọc thông thấp, thông cao và băng thông, hoạt động cùng với các tụ điện để xác định tần số cắt của bộ lọc.Ví dụ, trong các mạch âm thanh, nó giúp loại bỏ tiếng ồn tần số cao có thể làm giảm chất lượng âm thanh.Trong các hệ thống truyền thông dữ liệu, nó hỗ trợ ngăn ngừa biến dạng tín hiệu và cải thiện độ tin cậy truyền.Bằng cách chọn cẩn thận các giá trị điện trở và tụ điện, bạn có thể điều chỉnh phản hồi bộ lọc để khớp các yêu cầu ứng dụng cụ thể, đảm bảo tính toàn vẹn tín hiệu tối ưu.

Dải phân cách điện áp

Một trong những ứng dụng nhất của điện trở 10K là trong các mạch chia điện áp, trong đó nó giúp từ bước xuống các mức phù hợp cho các bộ vi điều khiển, cảm biến và các thành phần điện tử khác.Một bộ chia điện áp bao gồm hai điện trở được kết nối nối tiếp, với điện trở 10K thường là một trong số đó, giúp tạo ra điện áp đầu ra mong muốn bằng cách chia điện áp đầu vào theo tỷ lệ.Kỹ thuật này được sử dụng rộng rãi trong các thiết bị hoạt động bằng pin, mạch ADC và các ứng dụng thay đổi cấp độ.Bằng cách chọn các giá trị điện trở thích hợp, bạn có thể đạt được các mức điện áp chính xác mà không cần các mạch điều chỉnh điện áp phức tạp.Điện trở 10K đóng một vai trò trong việc đảm bảo phân chia điện áp có thể dự đoán và ổn định trong nhiều thiết bị điện tử năng lượng thấp.

Điện trở kéo/kéo xuống

Trong các thiết bị điện tử kỹ thuật số, một điện trở 10K thường được sử dụng làm điện trở kéo hoặc kéo xuống để đảm bảo mức logic ổn định và ngăn chặn đầu vào nổi.Đầu vào nổi có thể gây ra hành vi thất thường trong các bộ vi điều khiển và mạch logic, dẫn đến trạng thái tín hiệu ngoài ý muốn.Bằng cách kết nối điện trở 10kΩ giữa chân đầu vào và điện áp cung cấp (kéo lên) hoặc mặt đất (kéo xuống), mức điện áp xác định được duy trì khi không có tín hiệu hoạt động.Ứng dụng này là phổ biến trong các giao diện nút, các chân GPIO (mục đích chung/đầu ra) và các dòng giao tiếp I2C.Giá trị 10kΩ là một lựa chọn tiêu chuẩn vì nó cung cấp sự cân bằng giữa mức tiêu thụ năng lượng và tính toàn vẹn tín hiệu, đảm bảo hoạt động đáng tin cậy mà không cần rút dòng điện quá mức.

LED giới hạn hiện tại

Một điện trở 10K thường được sử dụng trong các mạch LED để hạn chế lượng dòng điện chảy qua đèn LED, ngăn không cho nó vẽ quá nhiều dòng điện và bị hỏng.Đèn LED yêu cầu một dòng điện được kiểm soát để hoạt động hiệu quả và không có điện trở giới hạn dòng điện, chúng có thể quá nóng và đốt cháy.Bằng cách đặt một điện trở 10kΩ nối tiếp với đèn LED, dòng điện bị giới hạn ở mức an toàn, đảm bảo đèn LED hoạt động trong các thông số kỹ thuật định mức của nó.Điều này rất quan trọng trong các thiết bị chạy bằng pin, nơi hiệu quả năng lượng là ưu tiên hàng đầu.Sử dụng giá trị điện trở được tính toán đúng cách có thể giúp kiểm soát độ sáng LED LED, làm cho điện trở 10K trở thành một thành phần quan trọng trong việc thiết kế các chỉ báo LED, bảng hiển thị và hệ thống chiếu sáng.

Bóng bán dẫn thiên vị

Trong các mạch khuếch đại dựa trên bóng bán dẫn, một điện trở 10K thường được sử dụng để thiên vị, đảm bảo rằng bóng bán dẫn hoạt động trong khu vực hoạt động dự định của nó.Các điện trở thiên vị giúp đặt điện áp cơ sở chính xác trong các bóng bán dẫn nối lưỡng cực (BJTS) hoặc điện áp cổng trong các bóng bán dẫn hiệu ứng trường (FET), cho phép chúng hoạt động hiệu quả trong các ứng dụng khuếch đại hoặc chuyển đổi.Nếu không có sự thiên vị thích hợp, các bóng bán dẫn có thể không bật hoàn toàn hoặc nhập độ bão hòa, dẫn đến biến dạng tín hiệu hoặc mất ổn định hiệu suất.Điện trở 10K cung cấp điện áp tham chiếu ổn định, cho phép hoạt động bóng bán dẫn nhất quán trong các mạch như bộ khuếch đại âm thanh, bộ khuếch đại RF và bộ điều chỉnh chuyển đổi.Bằng cách chọn giá trị điện trở thích hợp, bạn có thể tối ưu hóa hiệu suất trong khi duy trì hiệu quả năng lượng và giảm thiểu sự tiêu tán công suất không cần thiết.

Phần kết luận

Điện trở 10K là một phần cơ bản nhưng quan trọng của các mạch điện tử, giúp chúng hoạt động trơn tru và đáng tin cậy.Bằng cách hiểu làm thế nào để phát hiện một bằng mã màu của nó và biết cách sử dụng của nó, bạn có thể thực hiện các mạch tốt hơn.Cho dù nó được sử dụng trong các thiết lập đơn giản hoặc các thiết bị phức tạp, điện trở 10K là chìa khóa để xây dựng và sửa chữa điện tử, cung cấp độ ổn định và độ chính xác bất cứ nơi nào nó được sử dụng.
