Đầu nối USB Loại A & Pinouts

Các đầu nối USB loại A từ lâu đã là một tính năng phổ biến trong các thiết bị điện tử, đóng vai trò là liên kết chính để kết nối máy tính, bộ sạc và nhiều thiết bị khác.Trong những năm qua, phích cắm USB loại A đã thay đổi rất nhiều để đáp ứng nhu cầu ngày càng tăng về truyền dữ liệu nhanh hơn và cung cấp điện tốt hơn.Bài viết này sẽ giải thích tất cả mọi thứ bạn cần biết về các đầu nối và pin USB, từ khi bắt đầu với USB 2.0 đến các cải tiến trong USB 3.0.Chúng tôi cũng sẽ xem xét lý do tại sao chúng vẫn được sử dụng rộng rãi ngày nay.Cho dù bạn yêu thích công nghệ hay chỉ tò mò về cách các thiết bị của bạn hoạt động, hướng dẫn này sẽ cung cấp cho bạn một cái nhìn tổng quan rõ ràng và đơn giản về các chức năng và sử dụng của USB Type A.

Danh mục

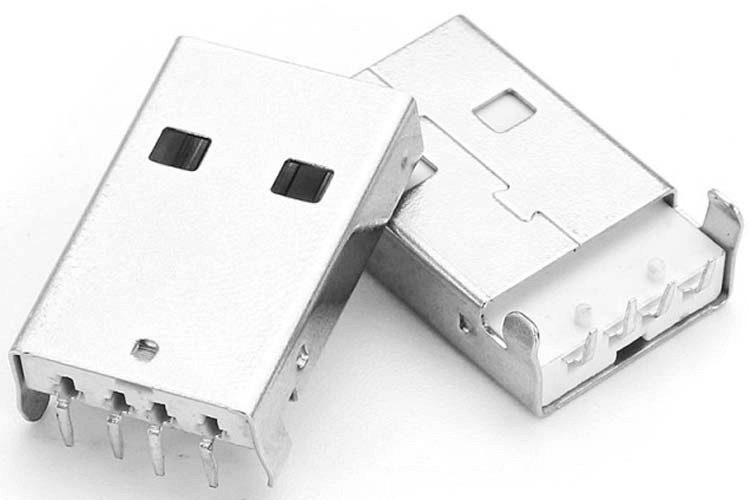

Hình 1: Đầu nối USB loại A

USB loại A là gì?

USB Type A là một phích cắm nổi tiếng được sử dụng để kết nối các thiết bị chính như máy tính hoặc bộ sạc với các thiết bị khác như máy in, ổ đĩa ngoài hoặc điện thoại thông minh.Trước khi USB Type C xuất hiện, USB Type A là phích cắm chính cho nhiều mục đích.

Các phích cắm USB loại A đầu tiên có thiết kế đơn giản với bốn tiếp điểm kim loại bên trong.Những liên hệ này cho phép truyền dữ liệu cơ bản và cung cấp năng lượng.Các liên hệ này là VCC (Power), D- (Dữ liệu -), D + (Dữ liệu +) và Ground (GND).Thiết lập này là đủ cho các nhu cầu tính toán sớm, cho phép tốc độ truyền dữ liệu khiêm tốn và nguồn điện cho các thiết bị thời đó.

Khi USB 3.0, còn được gọi là "superspeed", đã được giới thiệu, phích cắm USB loại A có một bản nâng cấp lớn.Số lượng liên hệ tăng từ bốn lên chín.Sự thay đổi này cho phép tốc độ truyền dữ liệu nhanh hơn nhiều trong khi giữ cùng một hình dạng, giúp bạn dễ dàng sử dụng với các cổng USB cũ hơn.Các liên hệ bổ sung trong phích cắm loại A USB 3.0 đã được thêm vào để tạo ra các đường dẫn dữ liệu tốt hơn, dẫn đến hiệu suất tốt hơn cho các tác vụ như phát trực tuyến video và chuyển các tệp lớn.Năm liên hệ bổ sung bao gồm hai cặp để truyền dữ liệu nhanh hơn, một tiếp xúc mặt đất bổ sung, một tiếp xúc năng lượng bổ sung và một mặt đất khiên phụ.Những cải tiến này cho phép tốc độ truyền dữ liệu lên tới 5 Gbps, nhanh hơn nhiều so với 480 Mbps tiêu chuẩn USB 2.0 cũ hơn.

Mặc dù các phích cắm mới như USB Type C cung cấp nhiều tính năng hơn, chẳng hạn như có thể cắm theo cách và hỗ trợ dữ liệu và mức năng lượng cao hơn, USB Type A vẫn rất phổ biến.Một số lý do giải thích tại sao nó vẫn được sử dụng rộng rãi.Các phích cắm loại A USB rất mạnh và có thể xử lý việc sử dụng thường xuyên mà không bị phá vỡ.Nhiều thiết bị và phụ kiện vẫn sử dụng USB Type A, giúp dễ dàng tìm thấy các mặt hàng tương thích.Nhiều hệ thống và thiết bị hiện tại có cổng USB Loại A, giữ cho nó phổ biến.

Cách sử dụng phổ biến của USB loại A

Đầu nối USB Loại A là một tính năng tiêu chuẩn trong nhiều thiết bị điện tử, cung cấp một cách đơn giản để truyền dữ liệu và cung cấp năng lượng.Dưới đây là cách sử dụng chính của USB Loại A:

Máy tính cá nhân

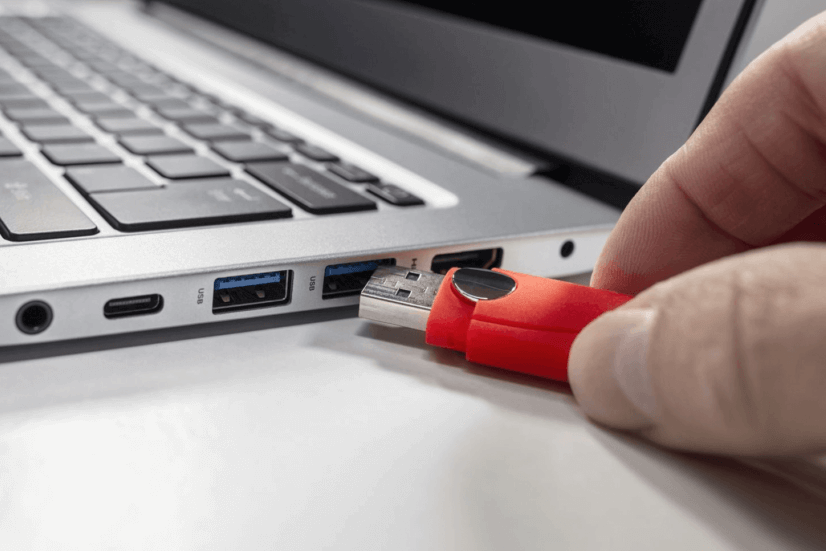

Hình 2: Cổng USB loại A trên máy tính để bàn và máy tính xách tay

Các cổng USB loại A được tìm thấy trên cả máy tính để bàn và máy tính xách tay.Chúng kết nối các thiết bị ngoại vi như bàn phím, chuột, máy in, ổ cứng ngoài và ổ đĩa flash, cho phép truyền dữ liệu và chức năng bổ sung.

Tivi

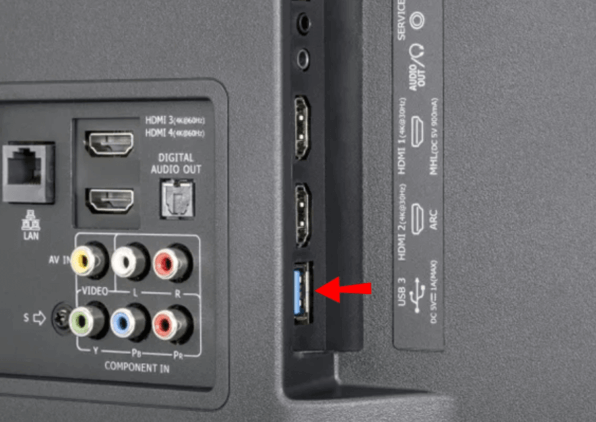

Hình 3: Cổng USB loại A trên truyền hình

Các cổng USB loại A trên tivi Kết nối các thiết bị lưu trữ bên ngoài như ổ đĩa flash USB và ổ cứng ngoài để phát các tệp phương tiện trực tiếp.Họ cũng có thể cập nhật phần sụn và phần mềm hoặc kết nối các thiết bị ngoại vi như dongles không dây cho các điều khiển từ xa.

Hệ thống âm nhạc

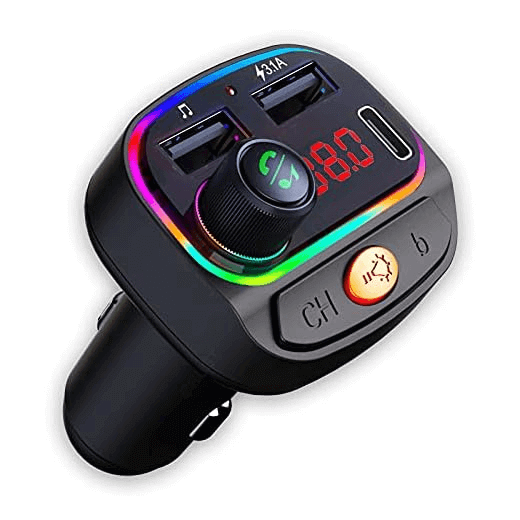

Hình 4: Các cổng USB loại A trong âm thanh nổi trên xe hơi

Nhiều hệ thống âm nhạc hiện đại có cổng USB Loại A để phát tệp âm thanh từ các ổ USB.Họ cũng cho phép sạc thiết bị di động và kết nối trình phát phương tiện để phát lại âm thanh trực tiếp.

Máy chơi game

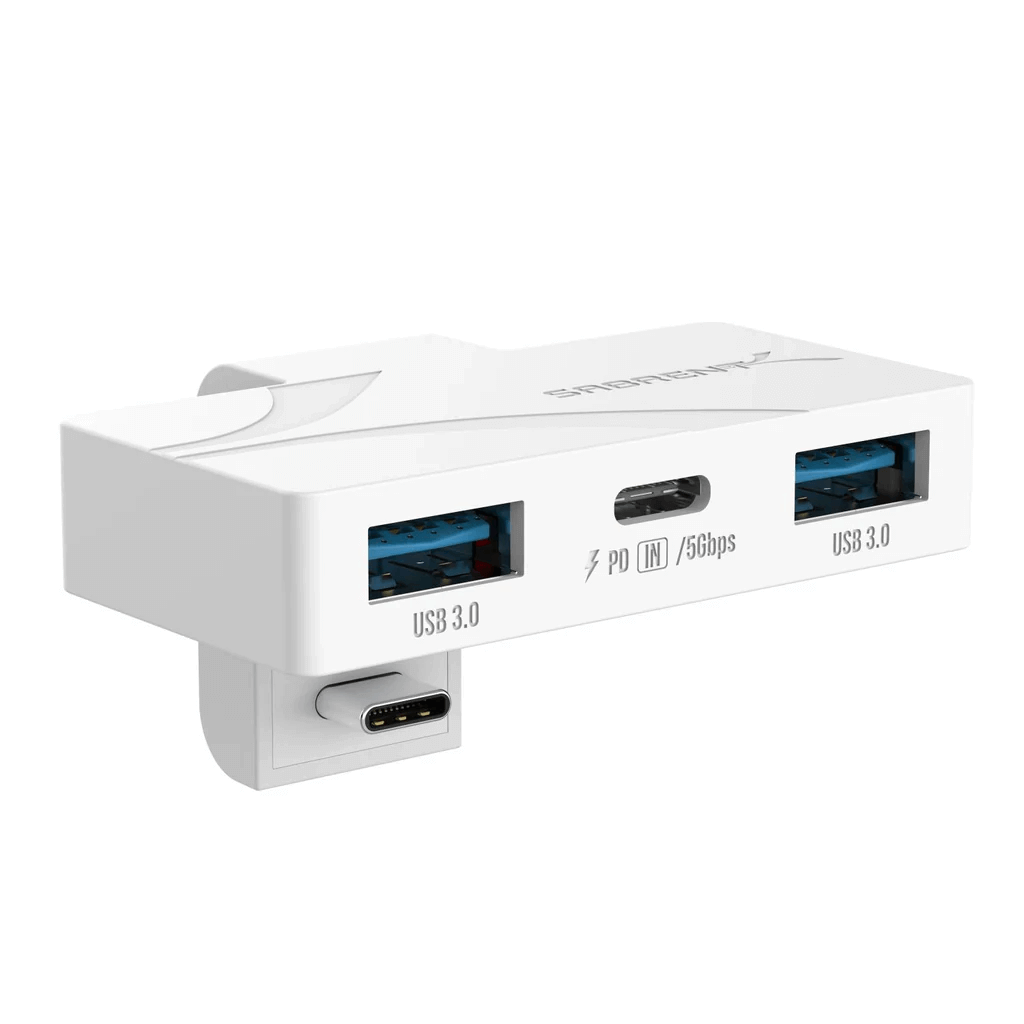

Hình 5: Các cổng loại A trên bảng điều khiển USB

Các cổng USB loại A trên bảng điều khiển chơi game như PlayStation, Xbox và Nintendo Connection bộ điều khiển, tai nghe, thiết bị lưu trữ bên ngoài và các thiết bị ngoại vi chơi game khác.Họ cũng hỗ trợ sạc bộ điều khiển không dây và truyền dữ liệu cho dữ liệu trò chơi đã lưu.

Bộ sạc thiết bị di động

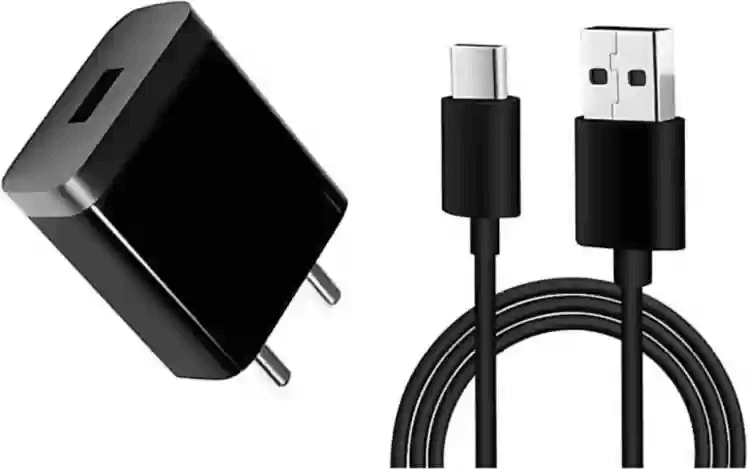

Hình 6: Các đầu nối USB Loại A cho Bộ sạc thiết bị di động

Các đầu nối USB Loại A là phổ biến trong Bộ sạc thiết bị di động, cung cấp giao diện tiêu chuẩn để sạc điện thoại thông minh, máy tính bảng và các thiết bị di động khác.Chúng thường được tìm thấy trong bộ điều hợp tường, bộ sạc xe hơi và ngân hàng điện.

Usb gõ một pinout

Đầu nối USB loại A đã thay đổi rất nhiều, đặc biệt là trong cấu hình pin của nó, phát triển từ USB 2.0 sang thế hệ USB 3.0 hiện tại.

USB 2.0 Loại A

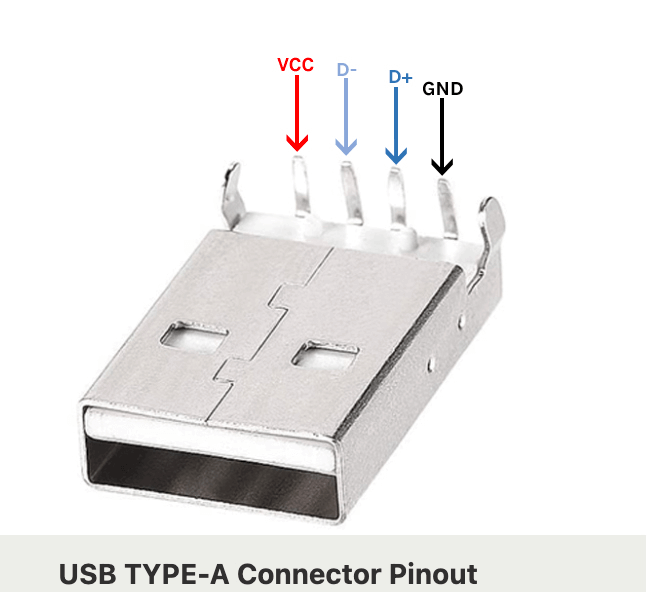

Hình 7: Pinout loại USB 2.0

• PIN 1 (VCC): Cung cấp nguồn điện +5V

• Chân 2 (D-): Dòng dữ liệu khác biệt cho tín hiệu âm

• Chân 3 (D+): Dòng dữ liệu khác biệt cho tín hiệu dương

• PIN 4 (GND): Kết nối mặt đất

Những chân này tạo điều kiện truyền dữ liệu cơ bản và cung cấp năng lượng

USB 3.0 Loại A

Hình 8: USB 3.0 Loại A

Đầu nối USB 3.0 loại A giúp tăng cường tốc độ truyền dữ liệu và thêm nhiều chân để hỗ trợ chức năng này.Nó giữ lại bốn chân USB 2.0 gốc và thêm năm chân cho USB 3.0, tạo ra tổng cộng chín chân:

• PIN 1 (VCC): +5V cung cấp năng lượng

• PIN 2 (D-): Dòng dữ liệu vi sai USB 2.0 (âm)

• PIN 3 (D+): Dòng dữ liệu vi sai USB 2.0 (dương)

• PIN 4 (GND): Kết nối mặt đất

• PIN 5 (STDA_SSRX-): Cặp vi sai máy thu Superspeed (âm)

• PIN 6 (STDA_SSRX+): Cặp vi sai máy thu SuperSpeed ​​(dương)

• PIN 7 (GND_DRAIN): mặt đất để trả về tín hiệu

• PIN 8 (STDA_SSTX-): Cặp vi sai máy phát Superspeed (âm)

• PIN 9 (STDA_SSTX+): Cặp vi sai máy phát siêu tốc (dương)

Các chân bổ sung (5 đến 9) được dành riêng cho các cặp vi sai SuperSpeed ​​(USB 3.0) cho tốc độ truyền dữ liệu nâng cao, cải thiện đáng kể hiệu suất trên USB 2.0.

Dòng dữ liệu USB và khả năng tương thích

Dòng dữ liệu USB 2.0

Các dòng dữ liệu USB 2.0, được gọi là D- và D+, là các cặp dây xoắn.Xoay các dây lại với nhau làm giảm nhiễu điện từ (EMI) và nhiễu xuyên âm, giúp cải thiện chất lượng tín hiệu và đảm bảo truyền dữ liệu đáng tin cậy.USB 2.0 có thể di chuyển dữ liệu với tốc độ lên tới 480 megabits mỗi giây (Mbps).

Dòng dữ liệu USB 3.0

Các đầu nối USB 3.0 bao gồm các dòng dữ liệu bổ sung được gọi là các dòng SuperSpeed.Các dòng này cũng là các cặp xoắn, cho phép tốc độ truyền dữ liệu nhanh hơn nhiều, đạt tới 5 gigabits mỗi giây (Gbps).Đây là một cải tiến lớn so với tốc độ tối đa 480 Mbps của USB 2.0.Các dòng siêu cấp bổ sung trong USB 3.0 là những gì cho phép các tỷ lệ chuyển giao cao hơn này.

Khả năng tương thích ngược

Các đầu nối USB 3.0 có nhiều chân hơn các đầu nối USB 2.0, nhưng chúng được tạo để hoạt động với các cổng USB 2.0.Khi bạn cắm thiết bị USB 3.0 vào cổng USB 2.0, thiết bị vẫn sẽ hoạt động.Tuy nhiên, nó sẽ hoạt động ở tốc độ USB 2.0 chậm hơn, có nghĩa là tốc độ truyền tối đa là 480 Mbps thay vì 5 Gbps.Thiết kế này đảm bảo rằng các thiết bị USB 3.0 mới hơn vẫn có thể được sử dụng với các cổng USB 2.0 cũ hơn, mặc dù với hiệu suất chậm hơn.

Nhận ra USB-A

USB-A, hoặc Bus A-A toàn cầu, là đầu nối USB được công nhận rộng rãi nhất.Việc sử dụng rộng của nó có nghĩa là hầu hết mọi người đều quen thuộc với ngoại hình và chức năng đặc biệt của nó.

Đầu nối USB-A có hình dạng hình chữ nhật với đầu rộng hơn.Nó phải được chèn theo một cách cụ thể.Thông thường, một bên của đầu nối được đánh dấu bằng logo hoặc chỉ báo USB để giúp người dùng căn chỉnh chính xác.Kích thước tiêu chuẩn của đầu nối USB-A rộng khoảng 12 mm và cao 4,5 mm.

Các đầu nối USB-A là phổ biến trong các thiết bị khác nhau, chẳng hạn như máy tính, máy tính xách tay, máy in, máy quét, thiết bị lưu trữ ngoài như ổ đĩa flash và ổ cứng ngoài và các thiết bị ngoại vi như bàn phím và chuột.Các cổng USB-A tương ứng thường được tìm thấy trên máy tính để bàn, máy tính xách tay, bộ điều hợp sạc, dải điện, máy chơi game và trình phát phương tiện.

Về mặt chức năng, các đầu nối USB-A hỗ trợ truyền dữ liệu giữa các thiết bị.Tốc độ truyền dữ liệu phụ thuộc vào tiêu chuẩn USB cụ thể, chẳng hạn như USB 2.0, USB 3.0 hoặc USB 3.1.Chúng cũng cung cấp năng lượng cho các thiết bị được kết nối, làm cho chúng hữu ích cho việc sạc pin hoặc cung cấp năng lượng cho các thiết bị nhỏ.

Theo thời gian, USB-A đã phát triển.USB 1.1, được giới thiệu vào cuối những năm 1990, cung cấp tốc độ truyền dữ liệu lên tới 12 Mbps.USB 2.0 tăng tốc độ lên 480 Mbps và trở thành tiêu chuẩn trong nhiều năm.Sê -ri USB 3.x tiếp tục tăng cường tốc độ truyền dữ liệu, với USB 3.0 cung cấp tới 5 Gbps và USB 3.1 đạt 10 Gbps.Các phiên bản mới hơn này thường có các chèn màu xanh để phân biệt chúng với các phiên bản trước.

Phần kết luận

Tóm lại, các đầu nối USB loại A rất hữu ích trong việc cho phép chúng tôi kết nối và sử dụng các thiết bị điện tử của chúng tôi.Bắt đầu từ USB 2.0 đơn giản với bốn chân đến USB 3.0 nâng cao hơn với chín chân, các đầu nối này đã phát triển để cho phép truyền dữ liệu nhanh hơn và cung cấp năng lượng tốt hơn.Mặc dù các đầu nối mới hơn như USB Type C đã xuất hiện, USB loại A vẫn được sử dụng rộng rãi vì nó chắc chắn và hoạt động với nhiều thiết bị.Biết làm thế nào các đầu nối USB loại A đã phát triển và cách chúng hoạt động giúp chúng tôi đánh giá cao công nghệ này và xem lý do tại sao chúng vẫn hữu ích cho đến ngày nay.Khi công nghệ tiếp tục phát triển, các đầu nối USB loại A có khả năng vẫn là một phần đáng tin cậy và cần thiết trong các thiết bị điện tử của chúng tôi.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. USB Type-A là gì?

USB Type-A là một loại phích cắm được sử dụng để kết nối các thiết bị như máy tính, bộ sạc và các thiết bị ngoại vi như bàn phím và chuột.Nó có hình dạng hình chữ nhật và là một trong những đầu nối USB lâu đời nhất và được sử dụng phổ biến nhất.

2. USB-A và B và C là gì?

USB-A, USB-B và USB-C là các loại phích cắm USB khác nhau.USB-A là phích cắm hình chữ nhật tiêu chuẩn được tìm thấy trên hầu hết các máy tính và bộ sạc.USB-B có hình vuông và thường được sử dụng với máy in và các thiết bị lớn hơn.USB-C là một phích cắm nhỏ hơn, nhỏ hơn có thể được chèn bằng cách này và hỗ trợ truyền dữ liệu nhanh hơn và sạc.

3. Làm thế nào để tôi biết nếu tôi có USB-A hoặc C?

Bạn có thể xác định USB-A bằng hình chữ nhật lớn hơn của nó.USB-C nhỏ hơn, hình bầu dục và có thể được cắm theo một trong hai cách.Nhìn vào kích thước và hình dạng của phích cắm để cho biết bạn có cái nào.

4. Cổng loại A nào?

Các cổng loại A thường được tìm thấy trong máy tính, máy tính xách tay, bảng điều khiển chơi game, TV và các thiết bị ngoại vi khác nhau như bàn phím, chuột, ổ cứng ngoài và ổ đĩa flash.

5. Bạn có thể cắm USB-C vào cổng USB không?

Không, bạn không thể cắm phích cắm USB-C trực tiếp vào cổng USB-A vì chúng là các hình dạng và kích thước khác nhau.Tuy nhiên, bạn có thể sử dụng bộ chuyển đổi hoặc cáp có đầu USB-C và đầu USB-A để kết nối hai loại.
