Hiểu các máy phân tích mạng vector (VNA): Nguyên tắc và chức năng

Máy phân tích mạng Vector (VNA) là cơ bản trong các thiết bị điện tử hiện đại, cung cấp độ chính xác trong việc đo lường các tham số mạng phức tạp có lợi cho việc thiết kế, thử nghiệm và tối ưu hóa các hệ thống RF.Ngoài phân tích tín hiệu truyền thống, các VNA cung cấp các chức năng nâng cao, từ các phép đo phản xạ đơn giản đến các phân tích biên độ và pha chi tiết.Các công cụ này là điều cần thiết cho các ứng dụng như thử nghiệm thành phần và các đặc tính mạng đa cổng toàn diện.

Chức năng VNA bằng cách phân tích các tín hiệu tần số cao để đảm bảo tính toàn vẹn và hiệu suất tín hiệu trong các điều kiện khác nhau.Bài viết này khám phá các khả năng nâng cao của VNAs, thể hiện vai trò chính của chúng trong thiết bị điện tử thông qua các kỹ thuật hoạt động nâng cao, phân loại chi tiết các máy phân tích mạng và so sánh với các trình phân tích phổ.Nó cũng bao gồm những hiểu biết về cơ học VNA, có sơ đồ khối và phương pháp hiệu chuẩn, nêu bật vai trò nghiêm túc của chúng trong việc thúc đẩy công nghệ và đảm bảo độ tin cậy của các hệ thống điện tử.

Danh mục

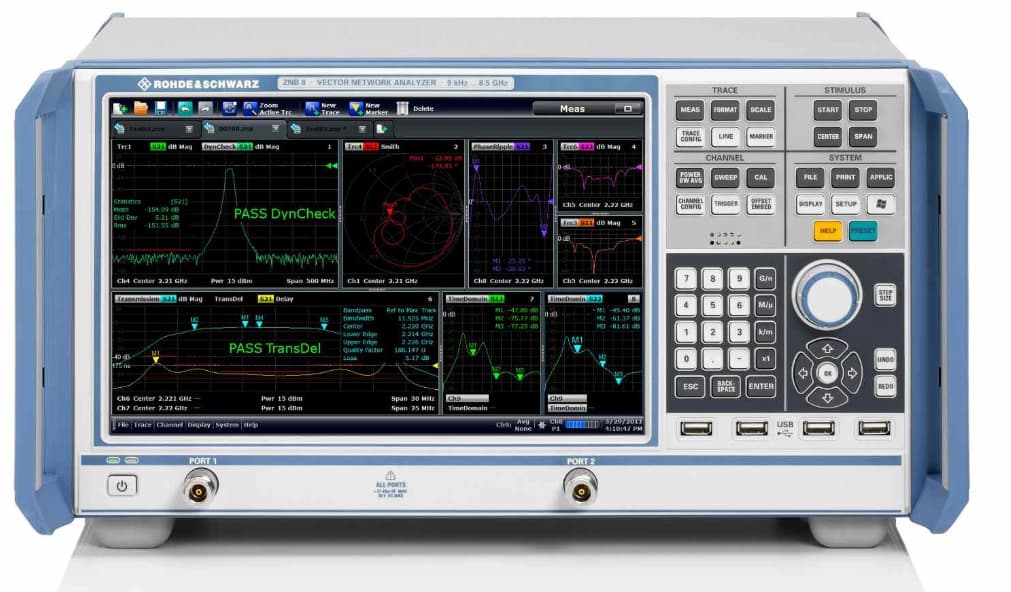

Hình 1: Máy phân tích mạng Vector (VNAs)

Khám phá công nghệ VNA

Máy phân tích mạng Vector (VNA) là một công cụ chuyên dụng cao được thiết kế để đánh giá các đặc điểm mạng của các mạch điện tử.Nó hoạt động bằng cách gửi tín hiệu tần số cao vào mạch và sau đó phân tích tín hiệu được trả về.Quá trình này cho phép VNA nắm bắt cả biên độ và pha của tín hiệu trên một phạm vi tần số rộng.Khả năng đo chính xác này duy trì các chỉ số công suất chính xác, đặc biệt là ở tần số cao hơn trong đó các phương pháp truyền thống như điện áp và các phép đo hiện tại trở nên kém đáng tin cậy hơn.

VNA được trang bị các tính năng tính toán nâng cao tạo điều kiện phân tích kỹ lưỡng các tham số mạng, chẳng hạn như mất chèn và mất trả lại.Kết quả của các phân tích này thường được trình bày thông qua các định dạng đồ họa khác nhau.Ví dụ, các biểu đồ Smith được sử dụng để trực quan hóa trở kháng phức tạp, trong khi các sơ đồ pha lớn giúp tìm hiểu cách các tín hiệu hoạt động trên các tần số khác nhau.

Các thiết bị này là điều cần thiết trong thử nghiệm nghiêm ngặt của các hệ thống tốc độ cao.Chúng đặc biệt hiệu quả trong việc phân tích các mạng đa cổng phức tạp, bao gồm các thành phần như bộ lọc, bộ khuếch đại và đường truyền.Các VNA đặc biệt phù hợp để xử lý các cấu hình phức tạp, chẳng hạn như các cặp vi sai được tìm thấy trong các liên kết nối tiếp PCIE.Điều này làm cho chúng trở thành một công cụ nguy hiểm trong thiết kế và đánh giá các hệ thống điện tử tiên tiến.

Hình 2: Hoạt động của máy phân tích mạng vector (VNAs)

Hoạt động của máy phân tích mạng vector (VNAs)

Máy phân tích mạng Vector (VNA) là những công cụ hữu ích để đánh giá hiệu suất của các thành phần điện tử.Hoạt động của họ bắt đầu với một mô -đun nguồn phát ra tín hiệu kích thích hướng về thiết bị được thử nghiệm (DUT).Khi tín hiệu tương tác với DUT, các thay đổi xảy ra, sau đó được chụp bởi các mô -đun máy thu.VNA đo cẩn thận cả hai tín hiệu được phản ánh từ đầu vào và các tín hiệu được truyền qua đầu ra.Bằng cách so sánh các tín hiệu bị thay đổi này với kích thích ban đầu, VNA cung cấp các phép đo chính xác về hành vi của DUT.

Các VNA hiện đại thường có khả năng đa đường, cho phép chúng gửi tín hiệu kích thích đến một số cổng cùng một lúc.Chức năng này tăng cường tính linh hoạt của chúng trong một loạt các cấu hình thử nghiệm.Ví dụ, một VNA một cổng cơ bản tập trung vào việc chỉ đo các tín hiệu phản xạ, cung cấp những hiểu biết chi tiết về cách tín hiệu hoạt động ở đầu vào.Trong sự khác biệt, các VNA hai cổng tiên tiến hơn có thể đo cả truyền và phản xạ của các tín hiệu cùng một lúc trên nhiều đường dẫn.Khả năng đa đường này đặc biệt hữu ích để phân tích các kịch bản phức tạp, chẳng hạn như luồng tín hiệu hai chiều, làm cho các VNA có thể thích ứng với một loạt các nhu cầu thử nghiệm từ phân tích thành phần đơn giản đến các đánh giá đa chiều phức tạp hơn.

Phân loại và khả năng của máy phân tích mạng RF

Các máy phân tích mạng RF có ảnh hưởng đến điện tử và giao tiếp, đóng vai trò chính trong việc phát triển, thử nghiệm và bảo trì các mạch và hệ thống RF.Các máy phân tích này được phân loại dựa trên khả năng đo lường của chúng, xác định sự phù hợp của chúng cho các ứng dụng khác nhau.

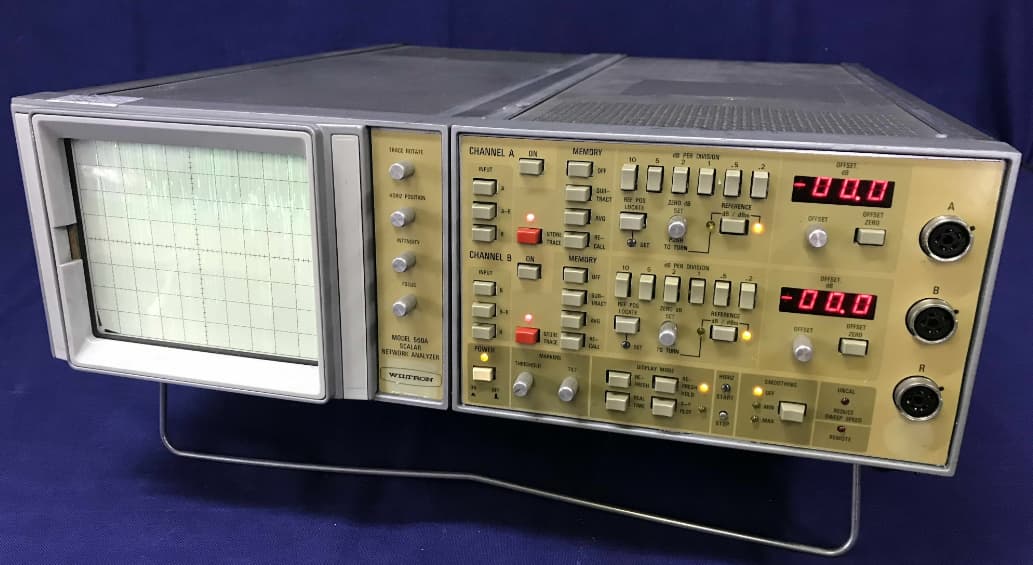

Hình 3: Máy phân tích mạng vô hướng (SNAs)

SNA được thiết kế để chỉ đo biên độ của tín hiệu.Họ cung cấp thông tin về cường độ tín hiệu nhưng không thu thập dữ liệu pha.SNA thường được sử dụng cho các nhiệm vụ chẩn đoán cơ bản trong đó phân tích chi tiết là không cần thiết.Sự đơn giản của họ làm cho họ lý tưởng cho các kịch bản thử nghiệm đơn giản.SNA có hiệu quả về chi phí và đủ cho các mục đích kiểm tra và giáo dục thường xuyên, giúp chúng có thể truy cập được cho các ứng dụng cơ bản.

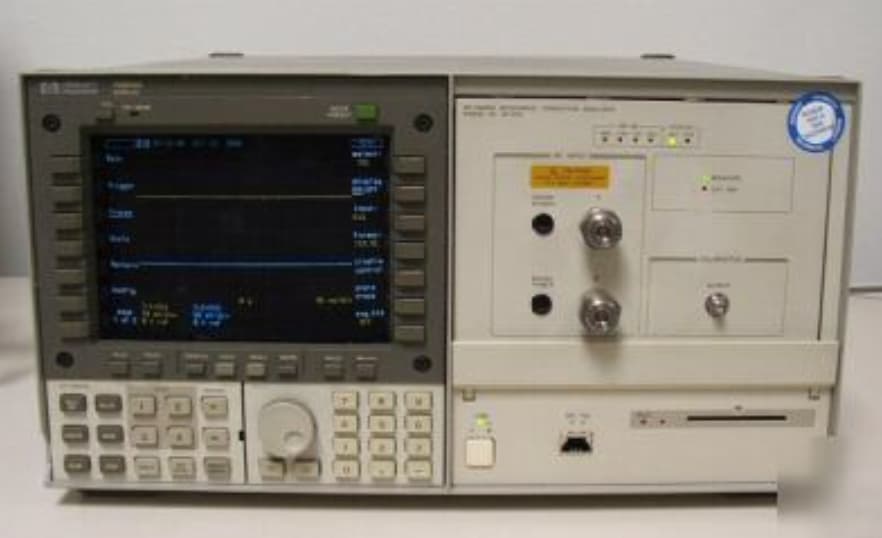

Hình 4: Máy phân tích mạng tín hiệu lớn (LSNA)

LSNA, còn được gọi là máy phân tích chuyển tiếp vi sóng, được chuyên về phân tích các thiết bị RF trong các điều kiện động, có quy mô cao.LSNA đang giải quyết trong các kịch bản yêu cầu phân tích hành vi phi tuyến và tạo ra các thiết bị hài hòa, chẳng hạn như trong truyền thông vệ tinh và hệ thống radar.Bằng cách cung cấp cái nhìn sâu sắc về cách các thiết bị hoạt động trong các điều kiện công suất cao trong thế giới thực, LSNA là điều cần thiết để phát triển các hệ thống RF mạnh mẽ.

Khả năng của máy phân tích mạng RF
Các loại đo lường	Máy phân tích mạng RF bao gồm một phạm vi rộng của các khả năng đo lường, từ các phép đo biên độ cơ bản trong SNA đến các phép đo vector phức tạp hơn trong VNA và tín hiệu lớn động Phân tích trong LSNA.Phạm vi này cho phép họ xử lý mọi thứ từ đơn giản Kiểm tra để phân tích tinh vi.
Tính toàn vẹn tín hiệu	Máy phân tích nâng cao như VNA và LSNA nghiêm túc để duy trì tính toàn vẹn tín hiệu trong các thành phần tần số cao. Họ xác định các vấn đề như không phù hợp trở kháng và phi tuyến, đó là động để đảm bảo hiệu suất tối ưu.
Khả năng thích ứng	Máy phân tích mạng hiện đại thường mô -đun, có nghĩa là chúng có thể được mở rộng hoặc tăng cường để đáp ứng nghiên cứu cụ thể hoặc nhu cầu công nghiệp.Sự linh hoạt này làm cho chúng có giá trị trong việc cắt giảm Phát triển công nghệ
Tự động hóa và tích hợp	Nhiều máy phân tích mạng đi kèm với phần mềm hỗ trợ thử nghiệm và tích hợp tự động với các hệ thống thử nghiệm khác.Cái này Khả năng tăng cường hiệu quả của chúng trong môi trường thử nghiệm phức tạp, Làm cho chúng các công cụ cơ bản trong các thiết lập thử nghiệm nâng cao.

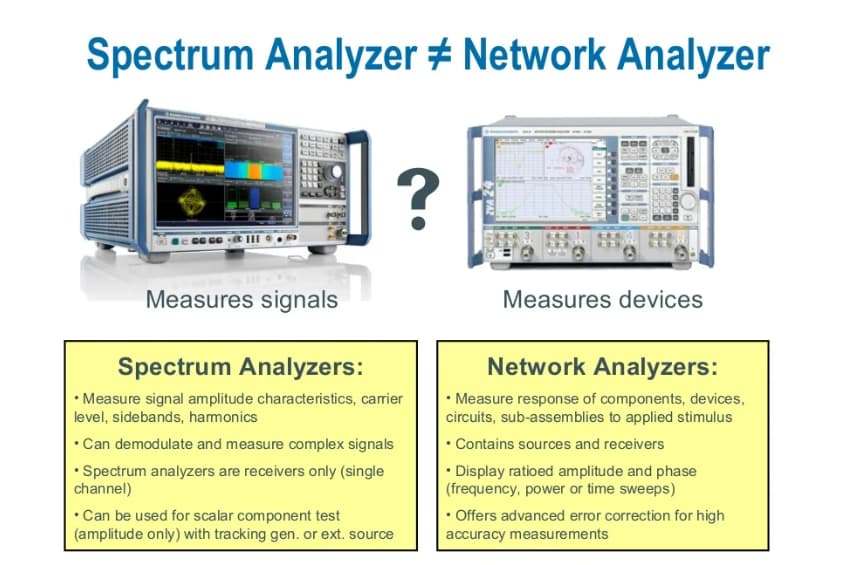

Hình 5: Máy phân tích và máy phân tích phổ RF

Máy phân tích mạng RF so với máy phân tích phổ: Sự khác biệt

Các máy phân tích mạng RF và máy phân tích phổ đều là công cụ cần thiết để kiểm tra tín hiệu điện tử, nhưng chúng phục vụ các mục đích khác nhau.Các máy phân tích mạng RF tích cực tạo tín hiệu để đánh giá hiệu suất và tính toàn vẹn của các thành phần hoặc toàn bộ mạng.Họ cung cấp các phép đo chi tiết của cả biên độ và pha, nghiêm trọng để mô tả kỹ lưỡng các mạng và chẩn đoán các vấn đề.Khả năng này cho phép hiểu sâu sắc về cách mạng hoạt động trong các điều kiện hoạt động khác nhau.

Trong sự khác biệt, các máy phân tích phổ được thiết kế để quan sát và phân tích các tín hiệu bên ngoài.Họ tập trung vào việc đánh giá các thuộc tính của phổ tín hiệu, chẳng hạn như cường độ tín hiệu, phân phối tần số, sóng hài và nhiễu nền.Không giống như các máy phân tích mạng RF, máy phân tích phổ không tạo ra tín hiệu;Thay vào đó, họ đo lường và phân tích tín hiệu từ các nguồn bên ngoài.Điều này làm cho chúng đặc biệt hữu ích cho các nhiệm vụ như giám sát tín hiệu môi trường hoặc thử nghiệm nhiễu điện từ.

Các chức năng riêng biệt của các công cụ này làm nổi bật việc sử dụng chuyên ngành của họ.Máy phân tích mạng RF là lý tưởng để thử nghiệm và phát triển tích cực các thành phần mạng, cung cấp những hiểu biết mong muốn cho thiết kế mạng và xử lý sự cố.Mặt khác, các máy phân tích quang phổ phù hợp hơn để phân tích tín hiệu thụ động, khiến chúng trở thành lựa chọn cho các nhiệm vụ như giám sát môi trường và phát hiện nhiễu tín hiệu.

Sơ đồ khối của máy phân tích mạng vector

Biểu đồ khối phân tích mạng vector (VNA) là tồn tại để hiểu cách thức hoạt động của thiết bị và đặt ra các thành phần chính như nguồn tín hiệu, máy thu và đơn vị xử lý.Sơ đồ này đóng vai trò là bản thiết kế, cho thấy dòng tín hiệu thông qua VNA và giải thích cách mỗi thành phần đóng góp vào xử lý tín hiệu.

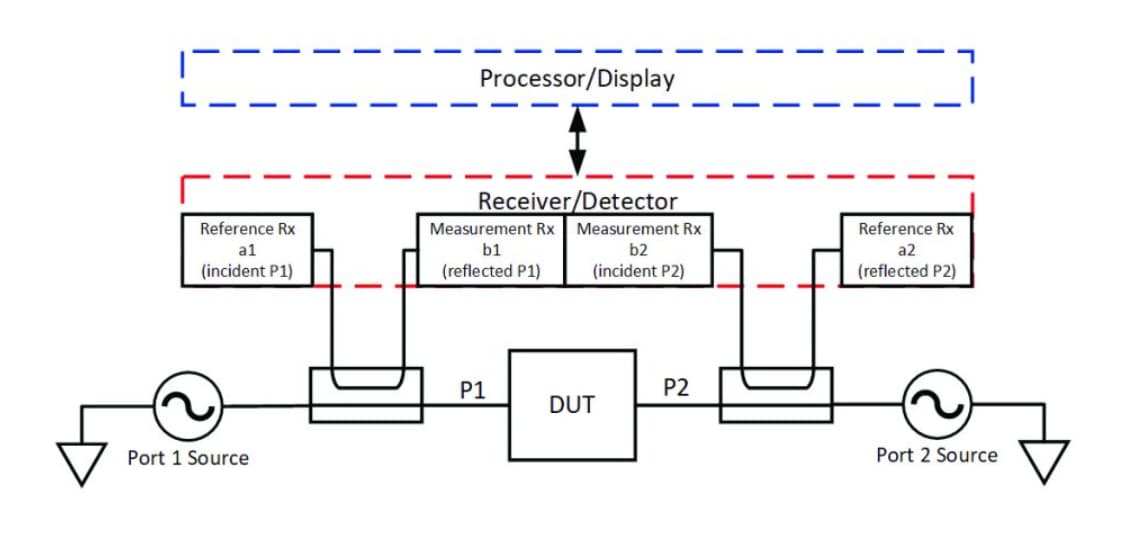

Hình 6: Các thành phần trong sơ đồ khối VNA

Nguồn tín hiệu: Thành phần này tạo ra tín hiệu kích thích được gửi đến thiết bị được thử nghiệm (DUT).Nguồn tín hiệu là điểm bắt đầu cho toàn bộ quá trình đo lường.

Bộ ghép/Công tắc định hướng: Các yếu tố này hướng tín hiệu kích thích đến DUT đồng thời tách các tín hiệu phản xạ và truyền.Họ đảm bảo rằng các tín hiệu trở về từ DUT được định tuyến chính xác đến các máy thu để phân tích.

Người nhận: Các máy thu thu được cả kích thích ban đầu và tín hiệu phản hồi từ DUT, phát hiện những thay đổi về biên độ và pha.Dữ liệu này là nghiêm trọng để hiểu làm thế nào DUT thay đổi tín hiệu.

Kênh tham chiếu: Các kênh này cung cấp một tín hiệu cơ bản, cho phép đo chính xác cách DUT đã sửa đổi tín hiệu.Tham chiếu đảm bảo rằng các phép đo là chính xác bằng cách bù cho bất kỳ biến thể nào trong đường dẫn tín hiệu.

Bộ xử lý dữ liệu: Khi các tín hiệu được ghi lại, bộ xử lý dữ liệu phân tích thông tin, chuyển đổi dữ liệu thô thành các tham số có ý nghĩa như các hệ số tán xạ.Các thông số này rất hữu ích để đánh giá các đặc điểm của DUT.

Đơn vị hiển thị: Cuối cùng, đơn vị hiển thị trực quan hóa dữ liệu được xử lý, thường sử dụng các định dạng như biểu đồ Smith và các ô pha lớn.Những trực quan này giúp người dùng hiểu trực giác về hiệu suất và hành vi của DUT.

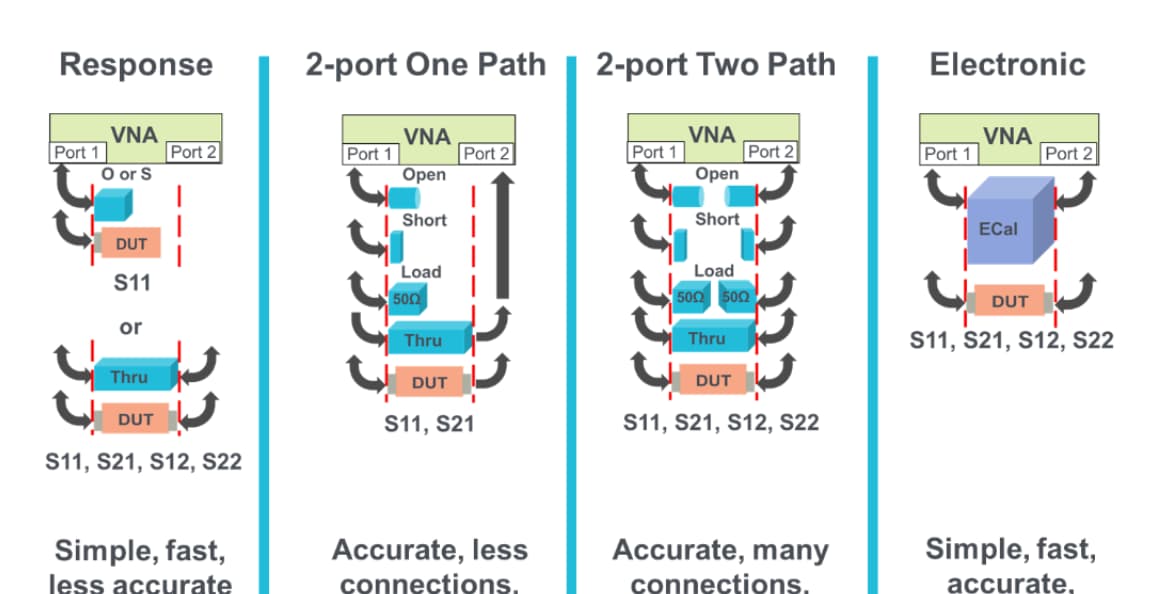

Hình 7: Kỹ thuật hiệu chuẩn cho máy phân tích mạng vector (VNAs)

Kỹ thuật hiệu chuẩn cho các phép đo chính xác

Hiệu chuẩn là cần thiết để duy trì độ chính xác và độ tin cậy của các máy phân tích mạng vector (VNAs).VNA đi kèm với các tính năng hiệu chuẩn nâng cao có thể được điều chỉnh cho các môi trường thử nghiệm và nhu cầu hoạt động khác nhau.Trong số này là hiệu chuẩn do người dùng khởi xướng, cho phép điều chỉnh chính xác tại chỗ, đảm bảo rằng các phép đo phù hợp với các điều kiện cụ thể.

• Hiệu chuẩn đáp ứng

Đây là phương pháp hiệu chuẩn cơ bản nhất, liên quan đến việc đo lường một tiêu chuẩn đã biết để điều chỉnh phản ứng của VNA.Nó có một kỹ thuật đơn giản phù hợp cho các nhiệm vụ đơn giản, đặc biệt là khi chỉ cần các phép đo phản xạ.

• Hiệu chỉnh một cổng đầy đủ và hai cổng

Những phương pháp này cung cấp các điều chỉnh toàn diện hơn.Bằng cách sử dụng các tiêu chuẩn đã biết, chúng điều chỉnh cả hai lỗi độ lớn và pha trong các phép đo phản xạ và truyền.Những kỹ thuật này là động cho các ứng dụng yêu cầu độ chính xác cao và thường được sử dụng khi cả dữ liệu phản xạ và truyền tải cần phải chính xác.

• Hiệu chuẩn điện tử (E-Cal)

Kỹ thuật này tự động hóa quá trình hiệu chuẩn bằng cách sử dụng các tiêu chuẩn điều khiển điện tử.Nó cắt giảm đáng kể thời gian thiết lập và giảm thiểu rủi ro lỗi của con người.E-cal đặc biệt hữu ích trong các môi trường mà các hiệu chỉnh lại thường xuyên được yêu cầu do thay đổi điều kiện thử nghiệm.

Ứng dụng của máy phân tích mạng vector trong công nghệ hiện đại

Máy phân tích mạng Vector (VNA) là các công cụ được yêu cầu trên các lĩnh vực khác nhau, đóng vai trò nguy hiểm trong việc phát triển và thử nghiệm các hệ thống RF.

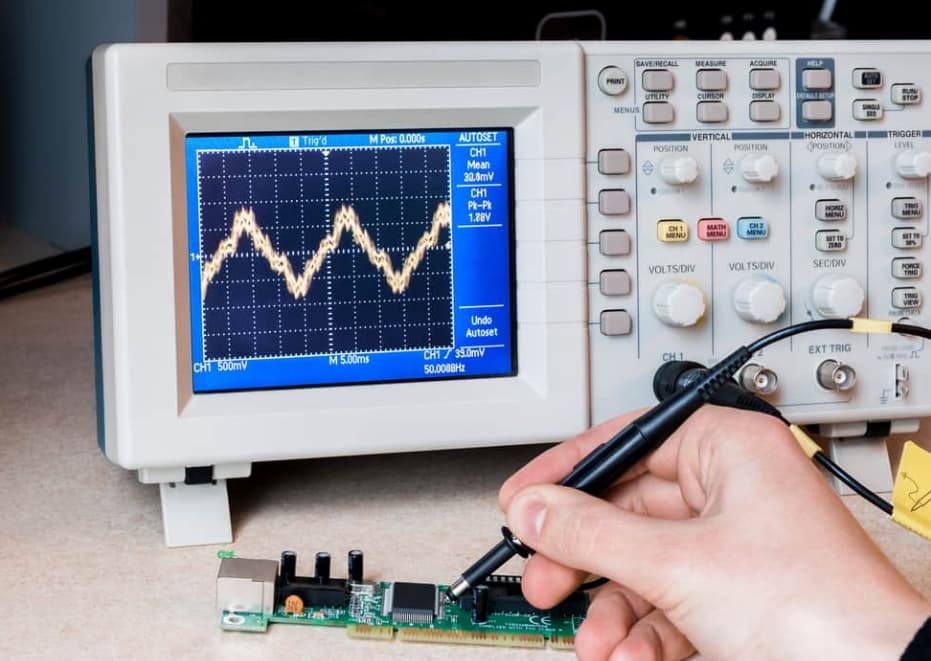

Hình 8: Kiểm tra thành phần

VNA được sử dụng để đánh giá các thành phần RF như bộ khuếch đại và bộ lọc.Họ đo các tham số động như mức tăng, mất trả lại và ổn định hoạt động, đảm bảo rằng mỗi thành phần thực hiện trong các giới hạn được chỉ định của nó.

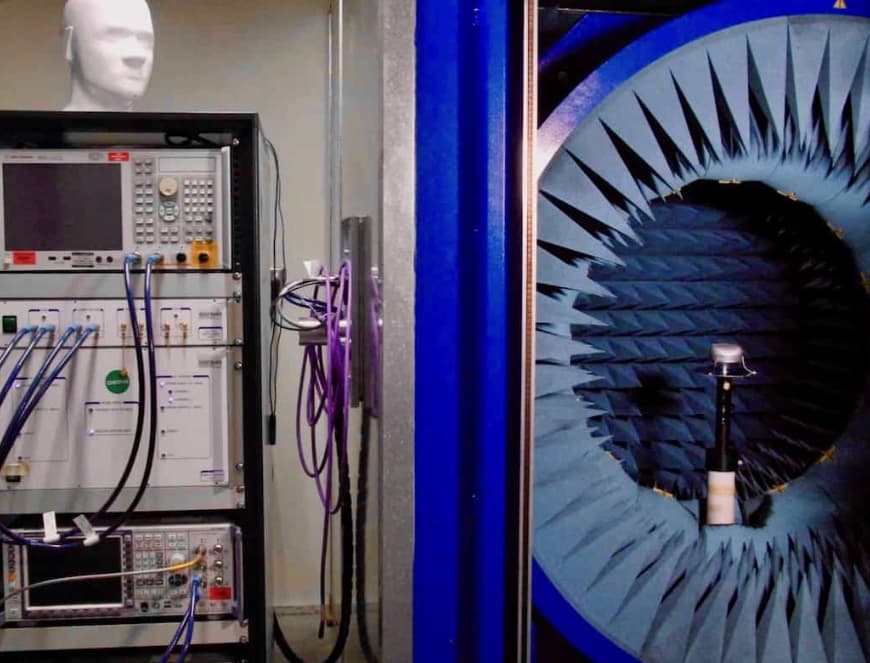

Hình 9: Thiết kế và thử nghiệm ăng -ten

VNA là công cụ trong việc tối ưu hóa các thiết kế ăng -ten bằng cách đo các tham số chính như tăng ăng -ten, mẫu bức xạ và trở kháng.Các phép đo này giúp cải thiện hiệu suất và hiệu quả của ăng ten.

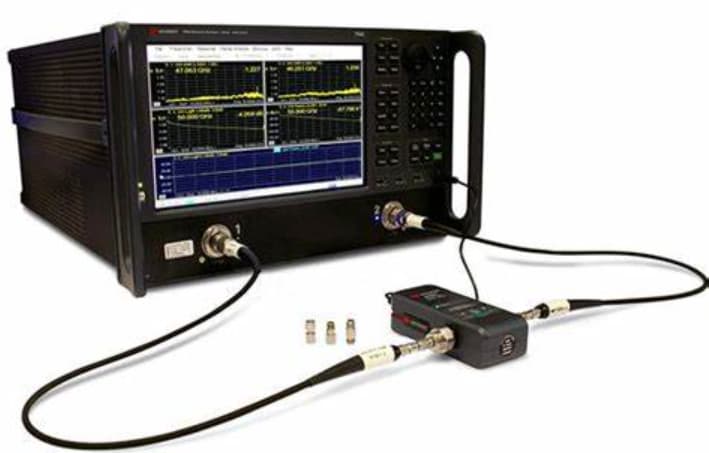

Hình 10: Kiểm tra cáp

VNA được sử dụng để xác minh tính toàn vẹn của cáp RF.Chúng đo mất chèn và ổn định pha, được sử dụng để duy trì chất lượng tín hiệu trong khoảng cách xa.

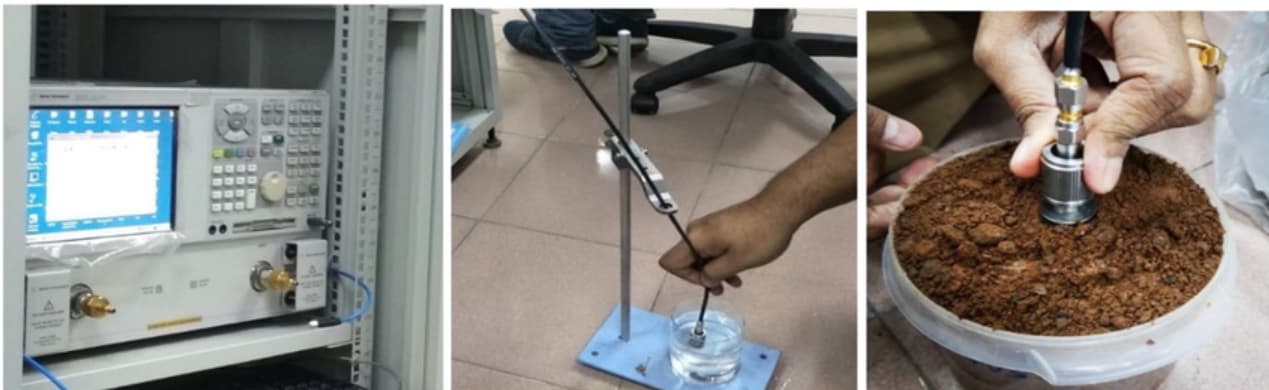

Hình 11: Phân tích vật liệu

VNA cũng có thể phân tích các tính chất điện môi của vật liệu, cung cấp dữ liệu nghiêm túc cho khoa học vật liệu và sản xuất thiết bị điện tử.Phân tích này giúp lựa chọn các tài liệu phù hợp cho các ứng dụng cụ thể.

Phần kết luận

Việc thăm dò các máy phân tích mạng vector (VNAs) cho thấy vai trò cần thiết của họ trong lĩnh vực phát triển hệ thống điện tử và RF.Với khả năng nâng cao của họ để đo cả biên độ và pha, VNA cung cấp độ sâu phân tích không thể đạt được với các thiết bị đơn giản hơn như máy phân tích mạng vô hướng hoặc thậm chí là máy phân tích phổ.Ứng dụng của chúng vượt ra ngoài thử nghiệm thành phần đơn thuần để bao gồm một bộ chức năng toàn diện bao gồm các kỹ thuật hiệu chuẩn tinh vi, đặc tính mạng chi tiết và tối ưu hóa các con đường RF phức tạp.VNAs, với khả năng đa dạng và tích hợp với phần mềm hiện đại, đứng như nền tảng trong cơ sở hạ tầng công nghệ, thúc đẩy đổi mới và độ chính xác trong mọi thứ, từ viễn thông đến hệ thống vệ tinh.

Phân tích hoàn chỉnh này không chỉ làm nổi bật năng lực kỹ thuật của VNAS mà còn phản ánh về quỹ đạo tiến hóa của chúng trong việc thích nghi với các yêu cầu của cảnh quan công nghệ hiện đại.Các cuộc thảo luận nhấn mạnh tầm quan trọng nghiêm trọng của VNA trong việc đảm bảo hiệu quả thiết kế, độ tin cậy của hệ thống và hoạt động xuất sắc trong các ngành công nghiệp cổ phần cao khác nhau.Khi công nghệ tiếp tục phát triển, vai trò của VNA có thể sẽ phát triển, phản ánh những đổi mới đang diễn ra và sự phức tạp mở rộng của các hệ thống điện tử.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. Máy phân tích mạng vector hoạt động như thế nào?

Một máy phân tích mạng vector đo lường trở kháng phức của thiết bị bằng cách gửi tín hiệu đã biết thông qua nó và phân tích cách thay đổi tín hiệu.Nó gửi tín hiệu này ở các tần số khác nhau và nhận tín hiệu đi từ thiết bị được thử nghiệm.VNA so sánh tín hiệu đi với bản gốc để xác định cả độ lớn và thay đổi pha.Thông tin này giúp hiểu cách một thiết bị hành xử trên các tần số khác nhau.

2. Máy phân tích tín hiệu vector được sử dụng để làm gì?

Một máy phân tích tín hiệu vector chủ yếu được sử dụng để phân tích chi tiết các đặc tính điều chế của các tín hiệu phức tạp.Nó được sử dụng trong viễn thông để phân tích chất lượng của các tín hiệu được truyền và nhận, tập trung vào các tham số như tần số, pha và biên độ.Điều này là khăng khăng để tối ưu hóa hiệu suất hệ thống và khắc phục sự cố trong giao tiếp không dây.

3. Máy phân tích mạng vector là gì và nó khác với máy phân tích mạng vô hướng như thế nào?

Một máy phân tích mạng vector đo cả cường độ và pha của tín hiệu, cung cấp chế độ xem chi tiết về các đặc tính mạng của thiết bị trên một loạt các tần số.Ngược lại, một máy phân tích mạng vô hướng chỉ đo độ lớn của tín hiệu.Khả năng của VNA để đo pha, ngoài độ lớn, cho phép thử nghiệm và phân tích toàn diện hơn các thiết bị.

4. Phạm vi tần số của VNA là gì?

Dãy tần số của máy phân tích mạng vector có thể thay đổi rộng rãi tùy thuộc vào mô hình và thiết kế, thường kéo dài từ vài kilohertz (kHz) đến một số terahertz (THz).Một số mô hình chuyên dụng được thiết kế để hoạt động ở các tần số cụ thể phù hợp với các ứng dụng cụ thể như viễn thông, hệ thống radar và các ứng dụng RF khác.

5. Tại sao một VNA đáng chú ý?

Một máy phân tích mạng vector rất nghiêm túc để thiết kế, thử nghiệm và duy trì các thành phần trong các ngành công nghiệp RF và lò vi sóng.Nó đảm bảo rằng các thiết bị như ăng -ten, cáp và bộ khuếch đại đáp ứng các tiêu chí hiệu suất được chỉ định của chúng trên tất cả các tần số hoạt động.Khả năng đo lường cả biên độ và pha là động để đảm bảo rằng các hệ thống đáng tin cậy, hiệu quả và có khả năng đáp ứng các tiêu chuẩn hoạt động nghiêm ngặt.
