Dạng sóng hình tam giác

Dạng sóng hình tam giác là một khái niệm cơ bản trong điện tử và xử lý tín hiệu, được biết đến với sự gia tăng và giảm đường thẳng, hình dạng cân bằng và các đỉnh sắc nét.Không giống như các dạng sóng khác như sóng hình sin hoặc vuông, dạng sóng hình tam giác có các tính năng đặc biệt khiến chúng đặc biệt hữu ích trong các tác vụ khác nhau, từ tạo nhạc đến thiết kế các mạch điện tử.Bài viết này tìm hiểu các đặc điểm, cách chúng được tạo ra và nơi chúng được sử dụng, cung cấp sự hiểu biết rõ ràng về lý do tại sao dạng sóng đặc biệt này thường được sử dụng trong cả hai trường kỹ thuật và sáng tạo.

Danh mục

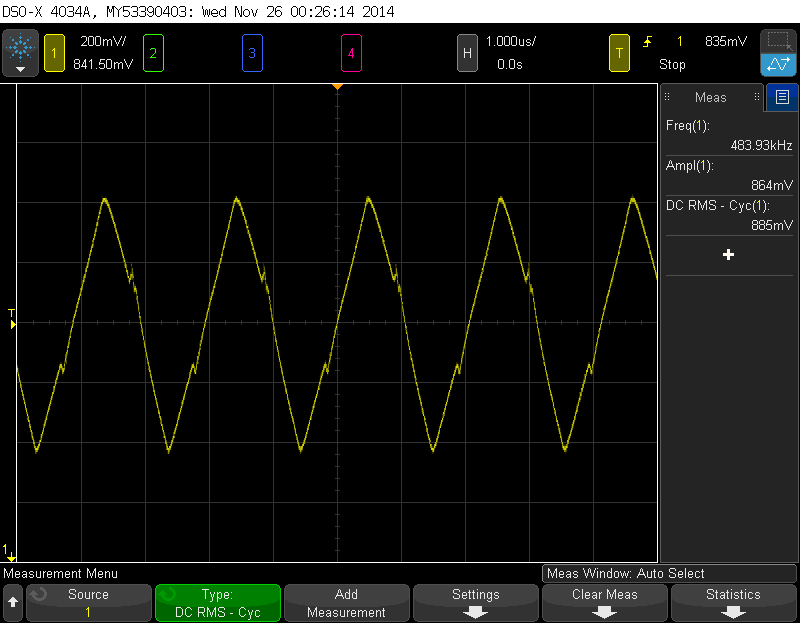

Hình 1: Hiển thị dạng sóng hình tam giác trên máy hiện sóng

Hiểu cấu trúc của dạng sóng hình tam giác

Dạng sóng hình tam giác là một loại tín hiệu thường được sử dụng trong xử lý điện tử và tín hiệu.Nó có một hình dạng tăng và rơi theo đường thẳng, tạo ra một loạt các đỉnh nhọn, nhọn.Dạng sóng này có một vài tính năng chính làm cho nó khác với các loại dạng sóng khác.Hãy khám phá các tính năng này theo thuật ngữ đơn giản.

Tăng tuyến tính

Một trong những điều đáng chú ý nhất về dạng sóng hình tam giác là cách nó di chuyển lên xuống theo một đường thẳng.Không giống như các dạng sóng như sóng hình sin, có sự chuyển tiếp mịn và cong, dạng sóng hình tam giác có độ dốc thẳng, thậm chí dốc khi nó tăng lên đỉnh và sau đó rơi xuống.Điều này có nghĩa là sự gia tăng và giảm điện áp (hoặc dòng điện) xảy ra với tốc độ ổn định, không thay đổi.Bởi vì điều này, dạng sóng trông sắc nét và góc cạnh, với các đỉnh nhọn thay vì hình tròn.

Đối xứng

Một dạng sóng hình tam giác thường có hình dạng cân bằng, có nghĩa là phải mất cùng một khoảng thời gian để tăng từ điểm thấp nhất lên điểm cao nhất khi nó rơi xuống trở lại.Sự cân bằng này tạo ra những gì mà người được gọi là chu kỳ nhiệm vụ 50%, điều đó có nghĩa là dạng sóng dành một lượng thời gian bằng nhau khi nó đi xuống.Độ đồng đều này rất hữu ích trong các tình huống mà bạn cần một dạng sóng hoạt động theo cách nhất quán và có thể dự đoán được, chẳng hạn như trong việc tạo sóng âm thanh hoặc kiểm soát thời gian trong các mạch điện tử.

Tính thường xuyên

Tần số của dạng sóng hình tam giác là tần suất dạng sóng lặp lại trong một giây.Bạn có thể nghĩ về một chu kỳ đầy đủ như bắt đầu từ điểm thấp nhất, tăng lên điểm cao nhất, và sau đó rơi trở lại điểm thấp nhất một lần nữa.Tần số được đo bằng Hertz (Hz), trong đó một Hertz bằng một chu kỳ hoàn chỉnh mỗi giây.Nếu tần số cao hơn, dạng sóng sẽ lặp lại nhanh hơn, dẫn đến một mẫu có nhiều đỉnh và thung lũng hơn trong một khoảng thời gian ngắn hơn.Điều này có thể ảnh hưởng đến cách các dạng sóng hoạt động trong các mạch điện tử, đặc biệt là trong những thứ như tổng hợp âm thanh, trong đó việc kiểm soát tần số rất quan trọng để có được âm thanh phù hợp.

Biên độ

Biên độ là chiều cao của dạng sóng hình tam giác, được đo từ đường giữa (được gọi là đường 0) đến đỉnh.Đỉnh này là điểm cao nhất mà dạng sóng đạt đến và nó đại diện cho điện áp tối đa hoặc dòng điện mà dạng sóng có thể tạo ra.Biên độ là thước đo mức độ mạnh của dạng sóng mạnh hoặc mạnh, và nó ảnh hưởng đến năng lượng mà nó mang theo.Trong những thứ như xử lý tín hiệu, biên độ của dạng sóng hình tam giác có thể xác định mức độ năng lượng của tín hiệu và hiệu quả của nó có thể điều khiển các thành phần hoặc hệ thống điện tử.

Các dạng sóng hình tam giác đối xứng so với không đối xứng

Dạng sóng hình tam giác là hình dạng trong đó tín hiệu tăng và rơi một cách thẳng thắn, đồng đều.Thông thường, các dạng sóng này là đối xứng, có nghĩa là thời gian để tín hiệu tăng lên cũng giống như thời gian cần thiết.Điều này tạo ra một hình dạng cân bằng, trong đó cả hai cạnh của dạng sóng là hình ảnh phản chiếu của nhau.

Tuy nhiên, dạng sóng hình tam giác cũng có thể không đối xứng, trong đó thời gian tăng và giảm là khác nhau.Trong những trường hợp này, một bên của dạng sóng có thể tăng hoặc xuống nhanh hơn bên kia, dẫn đến một hình dạng không đồng đều.Nếu sự khác biệt giữa thời gian tăng và giảm là lớn, dạng sóng có thể bắt đầu trông giống như một mô hình cưa, với một bên dốc hơn nhiều so với bên kia.

Sự khác biệt giữa dạng sóng hình tam giác đối xứng và không đối xứng là hữu ích trong các tình huống trong đó thời gian thay đổi tín hiệu cần được kiểm soát theo một cách cụ thể.Điều này cho phép điều chỉnh hình dạng của dạng sóng để phù hợp với các nhu cầu cụ thể trong các ứng dụng khác nhau.

Tạo dạng sóng hình tam giác

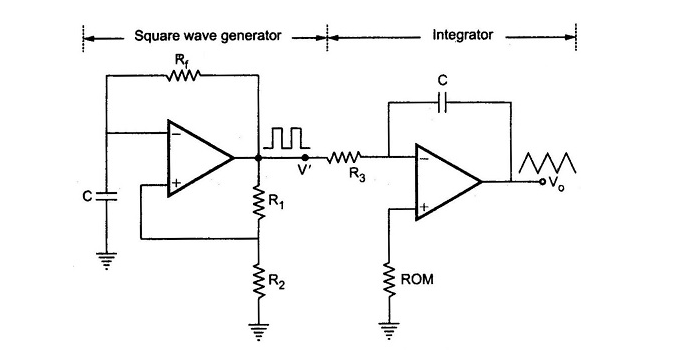

Hình 2: Sơ đồ mạch để tạo dạng sóng hình tam giác

Tạo một dạng sóng hình tam giác được thực hiện bằng cách sử dụng một mạch điện tử đơn giản gọi là bộ tích hợp, thường bao gồm bộ khuếch đại hoạt động hoặc OP-AMP.Quá trình bắt đầu bằng một sóng vuông, là một loại tín hiệu nhanh chóng thay đổi giữa mức điện áp cao và thấp.Mạch tích hợp sau đó biến đổi sóng vuông này thành một dạng sóng hình tam giác.

Đầu tiên, một sóng vuông với một tần số nhất định (tần suất nó lặp lại) và biên độ (chiều cao hoặc cường độ của điện áp) được sử dụng làm tín hiệu bắt đầu.Bộ tích hợp phản ứng với sóng vuông này bằng cách tạo ra đầu ra giống như đường dốc.Khi sóng vuông ở mức điện áp cao, đầu ra của bộ tích hợp tăng dần.Khi sóng vuông giảm xuống mức điện áp thấp, đầu ra giảm dần.

Công việc của nhà tích hợp là thay đổi sóng vuông thành dạng sóng hình tam giác.Tốc độ mà dạng sóng hình tam giác tăng và giảm phụ thuộc vào biên độ của sóng vuông đầu vào và thiết kế cụ thể của mạch tích hợp, bao gồm các giá trị của điện trở và tụ điện được sử dụng.

Dạng sóng hình tam giác có cùng tần số với sóng vuông được đưa vào mạch, nhưng chiều cao và độ dốc của nó bị ảnh hưởng bởi tín hiệu đầu vào và cách thiết lập bộ tích hợp.Kỹ thuật này rất hữu ích trong việc xử lý tín hiệu điện tử vì nó cho phép tạo ra các dạng sóng có thể được điều chỉnh cho các mục đích khác nhau, chẳng hạn như trong bộ tạo dạng sóng và tổng hợp âm thanh, đảm bảo chúng hoạt động trơn tru với các tín hiệu khác trong hệ thống.

Biểu diễn toán học của dạng sóng hình tam giác

Dạng sóng hình tam giác là một loại tín hiệu thường được sử dụng trong xử lý điện tử và tín hiệu.Nó có thể được mô tả bằng phương pháp toán học gọi là chuỗi Fourier, phá vỡ dạng sóng thành một tổng số sóng hình sin.Mỗi sóng hình sin này đại diện cho một tần số khác nhau, được gọi là hài hòa.

Công thức cho dạng sóng hình tam giác là:

Chúng ta hãy trải qua những gì mỗi phần của công thức này có nghĩa là:

Đại diện cho dạng sóng hình tam giác vì nó thay đổi theo thời gian TTT.

cho thấy loạt là một tổng số bắt đầu với và tiếp tục mà không kết thúc.Tổng liên tục này giúp chúng ta khớp chặt chẽ với hình dạng của dạng sóng hình tam giác.

lật dấu hiệu cho mỗi thuật ngữ trong loạt.Lật này là cần thiết để đảm bảo mỗi sóng hài hòa chính xác để tạo thành hình dạng hình tam giác.

Chỉ ra những gì chúng ta đang đối phó.Chỉ có các sóng hài được đánh số lẻ (1, 3, 5, v.v.) được bao gồm trong dạng sóng.Điều này có nghĩa là cho , điều hòa đầu tiên (tần số chính) được bao gồm;vì , điều hòa thứ ba được thêm vào, và như vậy.

Cho chúng tôi biết mỗi làn sóng hài lớn như thế nào.Kích thước của mỗi sóng hài trở nên nhỏ hơn khi số sóng hài tăng lên.Hiệu ứng thu hẹp này làm cho dạng sóng hình tam giác mượt mà và dần dần hơn một sóng vuông.

là sóng hình sin cho mỗi sóng hài, trong đó f là tần số chính của dạng sóng.

Dạng sóng hình tam giác được xây dựng từ các sóng hài được đánh số lẻ này, với mỗi sóng hài trở nên nhỏ hơn khi số sóng hài tăng.Thiết lập cụ thể này của sóng hài và kích thước của chúng mang lại cho dạng sóng hình tam giác tăng và giảm ổn định, tạo nên các loại dạng sóng khác như sóng vuông hoặc sóng cưa, có các mẫu sóng hài khác nhau.

Chuyển đổi sóng hình tam giác thành sóng hình sin

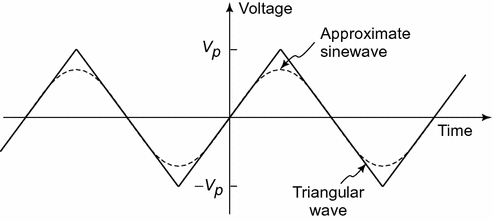

Hình 3: Chuyển đổi sóng hình tam giác thành sóng hình sin

Một dạng sóng hình tam giác có thể được thay đổi thành sóng hình sin bằng cách sử dụng một quá trình làm mềm các cạnh sắc nét của nó.Điều này được thực hiện bằng cách gửi dạng sóng hình tam giác thông qua một mạch đặc biệt được tạo thành từ điốt và điện trở.Điốt là các thành phần điện tử cho phép điện chảy theo một hướng, trong khi các điện trở hạn chế dòng điện của dòng điện.Khi dạng sóng hình tam giác đi qua mạch này, các điốt sẽ làm mịn các đỉnh và thung lũng sắc nét, làm cho chúng tròn hơn.Các điện trở giúp làm mịn hơn dạng sóng, biến các đường thẳng của sóng hình tam giác thành hình cong của sóng hình sin.Điều này dẫn đến một dạng sóng trông giống như đường cong mịn, liên tục của sóng hình sin, thường cần thiết trong nhiều loại thiết bị điện tử trong đó tín hiệu mịn tốt hơn.

Phân biệt các dạng sóng hình tam giác với các dạng sóng khác

Các dạng sóng hình tam giác có hình dạng độc đáo khiến chúng nổi bật so với các dạng sóng phổ biến khác như sóng hình sin và sóng vuông.Hiểu những khác biệt này có thể giúp bạn nhận ra và sử dụng các dạng sóng này hiệu quả hơn trong các ứng dụng khác nhau, chẳng hạn như xử lý tín hiệu và điện tử.

Sóng hình tam giác so với sóng hình sin

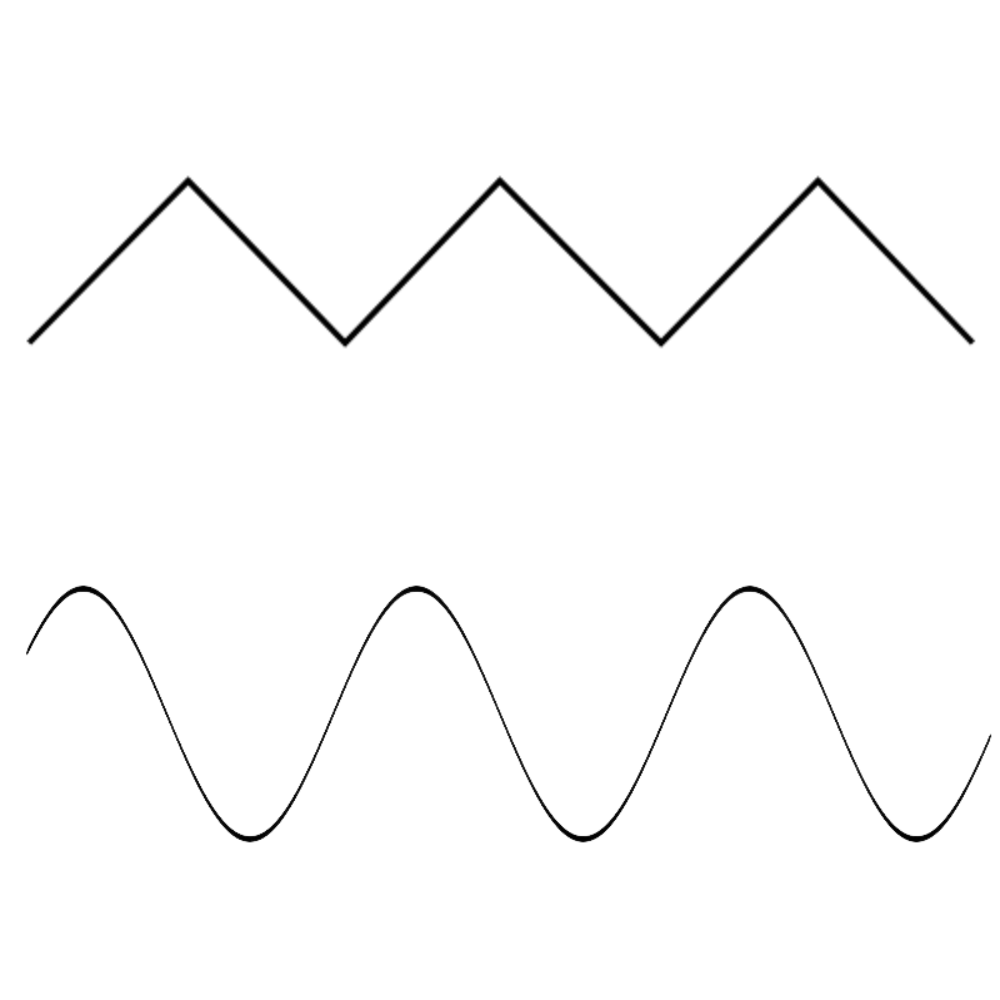

Hình 4: Sóng sin và sóng hình tam giác

Sóng sin nổi tiếng với những đường cong mịn màng, trôi chảy của chúng tăng lên và rơi vào một chuyển động nhẹ nhàng, liên tục.Độ dốc, hoặc độ dốc của đường cong, thay đổi dần dần trong suốt dạng sóng, tạo cho nó một hình dạng tròn.Mặt khác, sóng hình tam giác hành xử khác nhau.Thay vì uốn cong trơn tru, một sóng hình tam giác có các đường thẳng, nghiêng tăng xuống với tốc độ ổn định.Các đường thẳng này tạo ra các đỉnh nhọn, nhọn, làm cho dạng sóng trông góc cạnh hơn và ít tròn hơn so với sóng hình sin.Cách sóng hình tam giác mọc lên và rơi theo một đường thẳng, thay vì một đường cong, làm cho chúng dễ dàng phát hiện ra so với hình dạng chảy của sóng hình sin.

Sóng hình tam giác so với sóng vuông

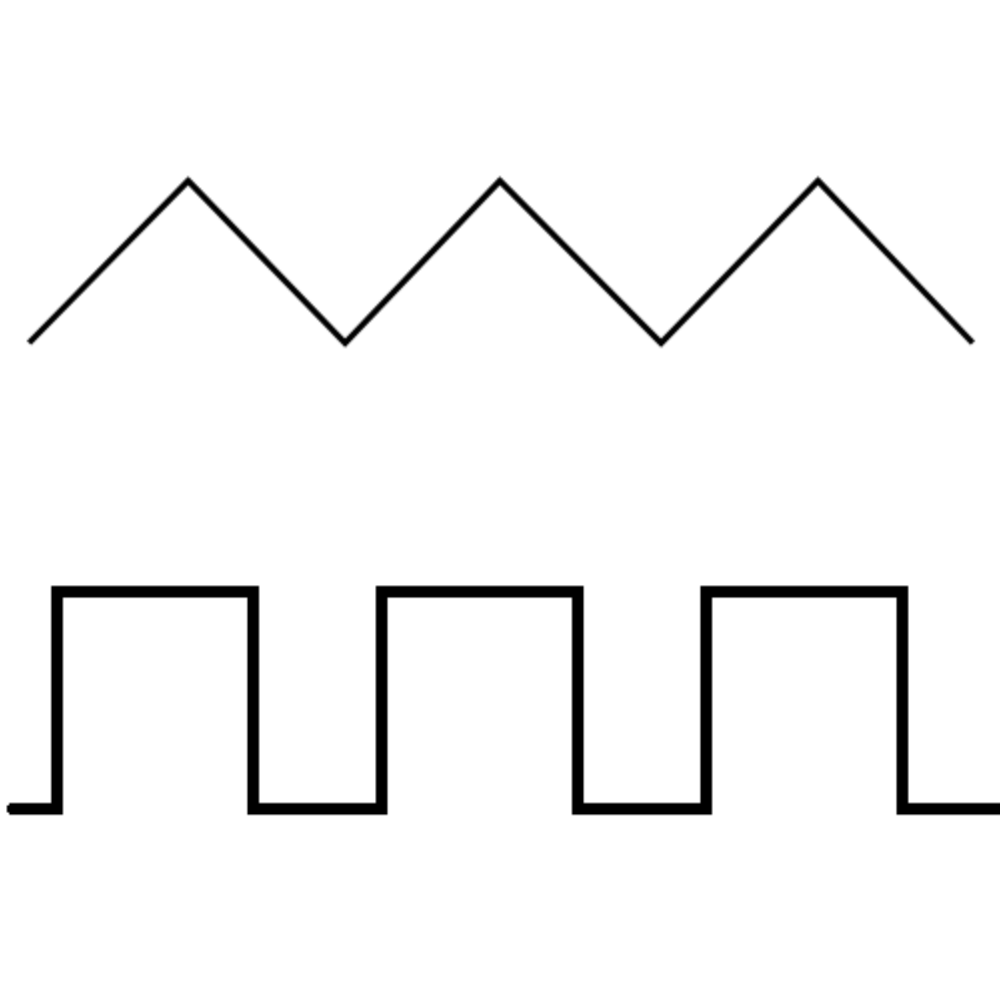

Hình 5: Sóng tam giác so với sóng vuông

Sóng vuông dễ dàng được nhận ra bởi những bước nhảy sắc nét, đột ngột của chúng giữa các cấp cao và thấp, tạo ra vẻ ngoài giống như hộp.Trong một sóng vuông, sự thay đổi từ điểm cao nhất thành thấp nhất xảy ra ngay lập tức, mà không có bất kỳ sự chuyển đổi dần dần.Sóng tam giác, tuy nhiên, di chuyển giữa mức cao và thấp theo cách mượt mà hơn nhiều.Thay vì nhảy ngay lập tức từ cấp độ này sang cấp độ khác, một sóng hình tam giác tăng lên và rơi với tốc độ ổn định, nghiêng, tạo cho nó một độ dốc dần dần.Điều này làm cho sóng hình tam giác trông giống như một loạt các đường dốc hoặc các mặt phẳng nghiêng, thay vì các cạnh sắc nét của sóng vuông.Sự gia tăng ổn định của một làn sóng hình tam giác mang lại cho nó một hình dạng nghiêng và ít đột ngột hơn nhiều so với các cạnh thẳng của sóng vuông.

Ứng dụng thực tế của sóng hình tam giác

Hình 6: Dạng sóng hình tam giác trong xử lý tín hiệu và các ứng dụng âm nhạc

Các dạng sóng hình tam giác thường được sử dụng trong cả lĩnh vực kỹ thuật và sáng tạo vì hình dạng đơn giản và phẩm chất âm thanh đặc biệt của chúng.Trong xử lý tín hiệu, các dạng sóng này thường được sử dụng trong các thiết bị tạo ra tín hiệu để kiểm tra và hiệu chuẩn.Sự gia tăng ổn định của chúng làm cho chúng dễ dàng đo lường và phân tích, đó là lý do tại sao chúng được ưa thích cho các nhiệm vụ như vậy.Trong âm nhạc, đặc biệt là với các bộ tổng hợp, các dạng sóng hình tam giác được thích cho âm thanh mềm hơn của chúng so với sóng vuông.Âm thanh mềm hơn này xuất phát từ thực tế là các dạng sóng hình tam giác chỉ bao gồm các sóng hài lẻ (tần số âm thanh cụ thể) và các sóng hài này nhanh chóng mờ dần, tạo ra âm điệu mượt mà hơn.Các dạng sóng hình tam giác cũng hữu ích trong thử nghiệm dao động, trong đó các chuyển đổi rõ ràng và ổn định của chúng giúp chúng dễ đọc và đáng tin cậy để kiểm tra và điều chỉnh thiết bị.Những cách sử dụng thực tế này trong các trường khác nhau cho thấy các dạng sóng hình tam giác linh hoạt và hữu ích như thế nào, cho dù trong các thiết lập kỹ thuật hay sáng tạo.

Phần kết luận

Tóm lại, các dạng sóng hình tam giác nổi bật vì sự tăng và giảm đường thẳng, hình dạng cân bằng và cách kết hợp các tần số khác nhau.Những phẩm chất này làm cho chúng linh hoạt và hữu ích trong nhiều lĩnh vực khác nhau.Cho dù được sử dụng trong xử lý tín hiệu, tạo âm nhạc hoặc thử nghiệm thiết bị điện tử, tính chất ổn định và có thể dự đoán của dạng sóng hình tam giác làm cho chúng trở thành một lựa chọn phổ biến trong nhiều tình huống.Bằng cách tìm hiểu làm thế nào các dạng sóng này được tạo và áp dụng, bạn có thể đánh giá cao hơn vai trò của chúng trong các công nghệ khác nhau và các dự án sáng tạo.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. Giá trị trung bình của sóng tam giác là gì?

Giá trị trung bình của sóng hình tam giác bằng 0 khi sóng được cân bằng xung quanh đường trung tâm (trục ngang).Điều này xảy ra bởi vì các phần tích cực và tiêu cực của dạng sóng hủy bỏ nhau trong một chu kỳ đầy đủ.

2. Làm thế nào để bạn phân biệt một sóng hình tam giác?

Khi bạn phân biệt một sóng hình tam giác theo thời gian, bạn sẽ có một sóng vuông.Làn sóng hình tam giác tăng và giảm ổn định vào những bước nhảy đột ngột của sóng vuông giữa các cấp cao và thấp.

3. Làm thế nào để tạo ra một sóng hình tam giác?

Bạn có thể tạo ra một sóng hình tam giác bằng cách sử dụng một mạch điện tử đơn giản gọi là bộ tích hợp, thường bao gồm bộ khuếch đại hoạt động (OP-AMP).Đầu tiên, bạn bắt đầu với một sóng vuông và bộ tích hợp sau đó thay đổi sóng vuông này thành dạng sóng hình tam giác bằng cách tăng dần và giảm điện áp đầu ra.

4. Các ứng dụng của sóng tam giác là gì?

Sóng tam giác được sử dụng trong các khu vực khác nhau, chẳng hạn như tạo âm nhạc mềm hơn các dạng sóng khác, thử nghiệm và điều chỉnh các thiết bị điện tử vì hình dạng của chúng dễ hoạt động và trong các hệ thống truyền thông, nơi chúng giúp các kỹ thuật điều chế nhất định.

5. Mô tả của dạng sóng là gì?

Dạng sóng là hình ảnh hoặc biểu đồ cho thấy tín hiệu thay đổi theo thời gian như thế nào.Nó hiển thị hình dạng, chiều cao (biên độ), tần số (tần suất lặp lại) và pha (thời gian) của tín hiệu, cho một cái nhìn rõ ràng về cách thức hoạt động của tín hiệu.
