Công nghệ Surface Mount hoạt động như thế nào trong thiết bị điện tử?

Công nghệ Surface Mount giúp bạn hiểu cách chế tạo các bảng mạch hiện đại với các bộ phận nhỏ được đặt trực tiếp trên bề mặt.Trong hướng dẫn này, bạn sẽ tìm hiểu cách hoạt động của SMT, các loại linh kiện được sử dụng, cách chúng được lắp ráp, cách kiểm tra chất lượng và phương pháp này xuất hiện ở đâu trong các thiết bị hàng ngày.

Danh mục

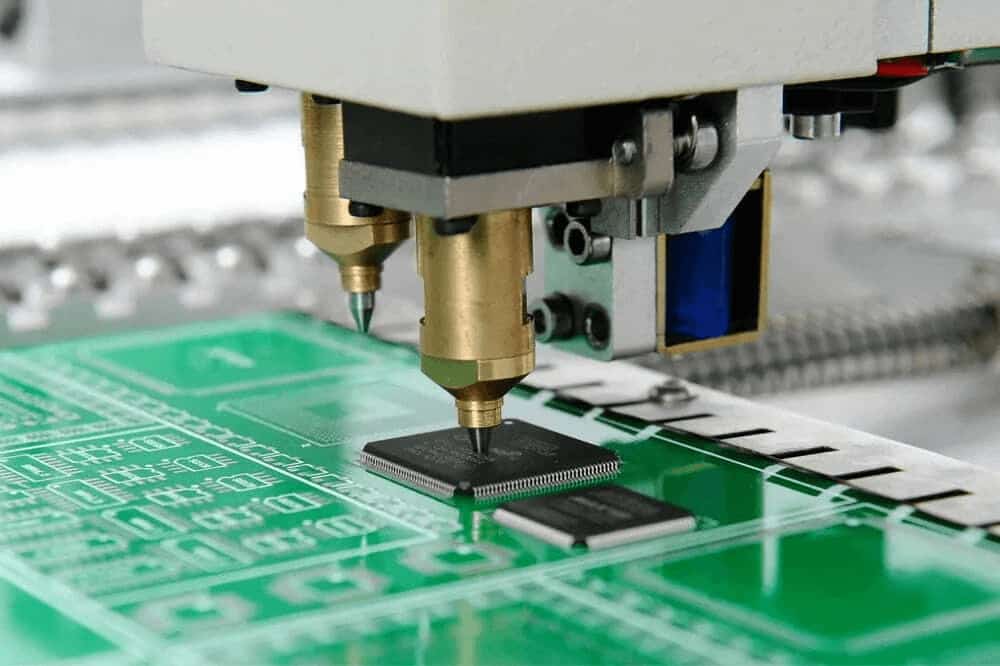

Hình 1. Thành phần SMT

Giới thiệu về Công nghệ Surface Mount (SMT)

Công nghệ Surface Mount (SMT) là phương pháp lắp ráp các mạch điện tử bằng cách đặt các linh kiện trực tiếp lên các miếng PCB thay vì đưa chúng qua các lỗ.Quá trình này làm giảm kích thước và trọng lượng, cải thiện hiệu quả bố trí và cho phép mật độ thành phần cao hơn.SMT được sử dụng rộng rãi trong các thiết bị điện tử hiện đại và hỗ trợ sản xuất khối lượng lớn, đáng tin cậy với chất lượng lắp ráp ổn định.

Cách thức hoạt động của SMT trên bảng mạch in

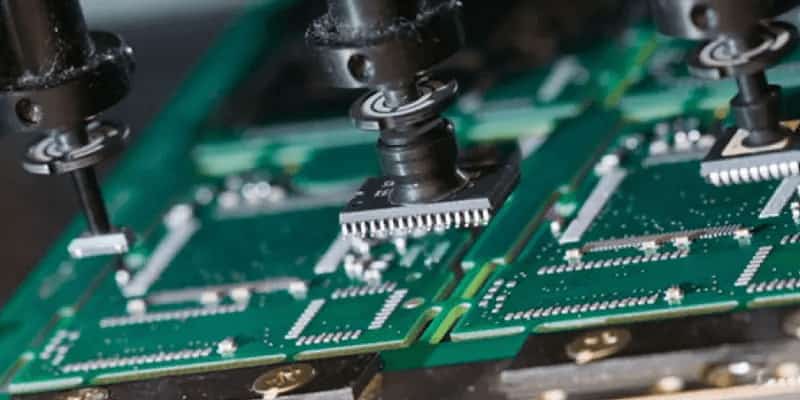

Hình 2. Vị trí linh kiện SMT

Công nghệ Surface Mount nối các bộ phận trực tiếp với các miếng đồng trên bảng mạch in.Đầu tiên, các miếng đệm được phủ một lớp kem hàn, hỗn hợp chất hàn mịn và chất trợ dung để làm sạch kim loại và chuẩn bị cho việc liên kết.Các thành phần sau đó được đặt trên các miếng dán;miếng dán dính giữ chúng ở đúng vị trí.

Bảng mạch đi qua một lò nung lại, ở đó nhiệt độ được kiểm soát sẽ làm tan chảy kem hàn.Chất hàn nóng chảy làm ướt cả miếng đệm và các đầu nối linh kiện, và khi bo mạch nguội đi, nó sẽ đông cứng lại thành các khớp nối cơ và điện chắc chắn.Hầu hết các gói đều có các đầu cuối xung quanh các cạnh, trong khi các gói khác, chẳng hạn như mảng lưới bóng (BGA), sử dụng các quả bóng hàn nhỏ ở mặt dưới để tạo thành các kết nối của chúng.

Các thành phần gắn trên bề mặt và các loại của chúng

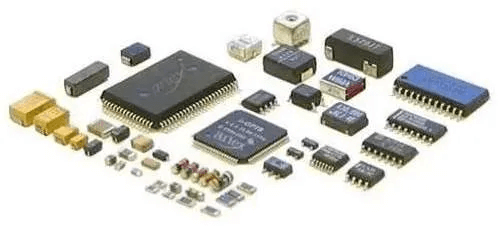

Hình 3. Các loại thành phần SMT

Các bộ phận gắn trên bề mặt được thiết kế để đặt trực tiếp trên bề mặt của bảng mạch in.Họ dựa vào các đầu nối kim loại nhỏ để tiếp xúc điện hơn là dây dẫn dài.Hình dạng và kích thước của chúng thay đổi tùy theo chức năng nhưng tất cả đều nhằm mục đích phù hợp với bố cục nhỏ gọn nơi không gian bị hạn chế.

Linh kiện thụ động

Các thành phần thụ động gắn trên bề mặt bao gồm điện trở, tụ điện và cuộn cảm.Những bộ phận này dẫn hướng, lưu trữ hoặc hạn chế năng lượng điện mà không cần nguồn điện bên ngoài.Hầu hết chúng đều có dạng gói hình chữ nhật nhỏ, giúp dễ dàng đặt chúng lên bảng và giúp bố cục ngăn nắp.Bạn sẽ nhận thấy các mã kích thước tiêu chuẩn như 0805, 0603, 0402 hoặc 0201 và những con số này mô tả chiều dài và chiều rộng của bộ phận.Chúng quan trọng vì chúng xác định mức độ chiếm không gian của bộ phận, mức độ phù hợp của nó với các bộ phận lân cận và mức độ nó có thể xử lý nguồn điện hoặc ứng suất điện.Điện trở và tụ điện là phổ biến nhất trong nhóm này, trong khi cuộn cảm thường xuất hiện trong các gói lớn hơn một chút hoặc có hình dạng khác khi cần mức dòng điện cao hơn.

Transitor và Điốt

Các bóng bán dẫn và điốt ở dạng gắn trên bề mặt thường được chế tạo thành các gói nhựa nhỏ với các dây dẫn kim loại được bố trí dọc theo một bên.Nhiều bóng bán dẫn có ba dây dẫn phù hợp với cách chúng điều khiển hoặc chuyển đổi dòng điện bên trong mạch.Điốt thường có hai dây dẫn, mặc dù một số phiên bản sử dụng nhiều hơn khi chúng chứa nhiều điốt trong một gói.Các thành phần này đóng vai trò quan trọng trong việc chuyển đổi, chỉnh lưu hoặc định hình tín hiệu trong các mạch nhỏ gọn và kích thước của chúng khiến chúng phù hợp với các bố cục cần khoảng cách chật hẹp mà không làm giảm hiệu suất điện.

Mạch tích hợp (IC)

Các mạch tích hợp gắn trên bề mặt kết hợp nhiều thành phần bên trong thành một gói, cho phép các chức năng nâng cao hơn phù hợp với một khu vực nhỏ.Một số kiểu gói được sử dụng rộng rãi.Các bộ phận SOIC hoạt động tốt với số lượng chân cắm vừa phải, trong khi các phiên bản mỏng hơn như TSSOP giúp tiết kiệm nhiều không gian bo mạch hơn.Các gói QFP mang các chân ở cả bốn phía và được sử dụng khi thiết bị cần số lượng kết nối cao hơn.Các gói BGA đặt các quả cầu hàn nhỏ ở mặt dưới thay vì các dây dẫn lộ ra ngoài, hỗ trợ số lượng chân cắm rất cao và giúp cải thiện dòng nhiệt cũng như chất lượng tín hiệu.Mỗi loại được chọn dựa trên mức độ phức tạp của mạch, số lượng kết nối cần thiết và dung lượng trống trên bảng.

Gói và kích cỡ SMT

Các bộ phận gắn trên bề mặt tuân theo các kiểu gói được tiêu chuẩn hóa để xác định hình dạng, kích thước và vị trí các đầu cuối của chúng trên bảng mạch in.Những tiêu chuẩn này giúp các bộ phận lắp khít chính xác trên bo mạch và đảm bảo vị trí ổn định trong quá trình sản xuất.Mỗi danh mục thành phần sử dụng các dấu chân chung của riêng nó và những dấu chân này hướng dẫn cách bộ phận phù hợp với bố cục nhỏ gọn.

Gói chip cho điện trở và tụ điện

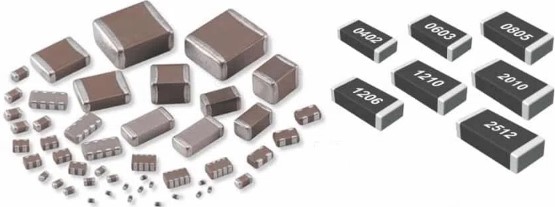

Hình 4. Gói chip cho điện trở và tụ điện SMT

Các điện trở và tụ điện ở dạng SMT thường được chế tạo dưới dạng gói chip hình chữ nhật được đánh dấu bằng mã kích thước như 1206, 0805, 0603, 0402 hoặc 0201. Các mã này mô tả chiều dài và chiều rộng của từng bộ phận và cho biết thành phần đó chiếm bao nhiêu không gian trên bảng.Ví dụ: chi tiết 0603 có kích thước 0,06 x 0,03 inch.Kích thước gói ảnh hưởng đến mức độ dễ dàng đặt và hàn bộ phận cũng như mức độ căng thẳng về điện hoặc nhiệt mà nó có thể chịu được.Các gói lớn hơn sẽ dễ xử lý hơn, trong khi các gói nhỏ hơn giúp giữ bố cục gọn gàng khi không gian bị hạn chế.

Gói dành cho điốt và bóng bán dẫn

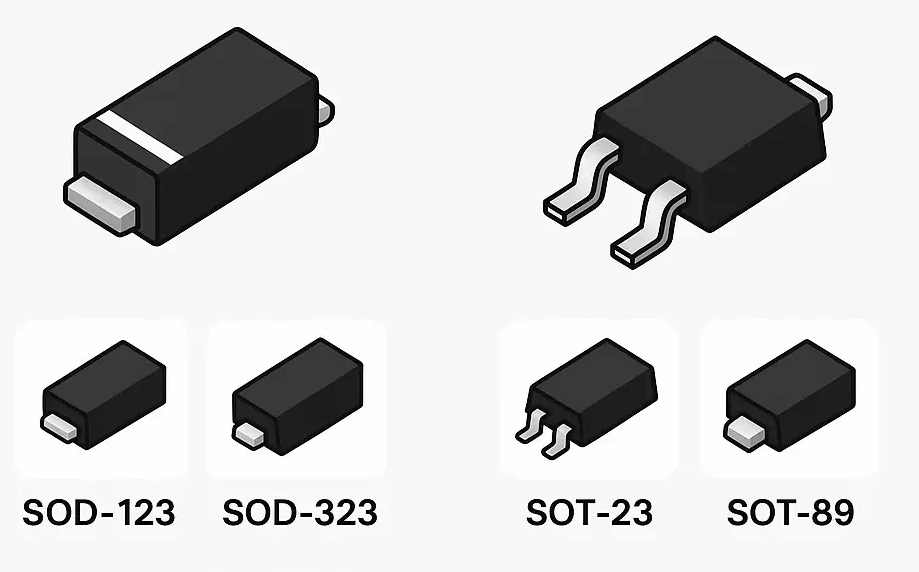

Hình 5. Gói SMT cho Điốt và Bóng bán dẫn

Điốt và bóng bán dẫn thường sử dụng các gói nhựa nhỏ được thiết kế để định hướng rõ ràng và lắp đặt đơn giản.Điốt thường xuất hiện trong các gói SOD-123 hoặc SOD-323 và nhiều bóng bán dẫn sử dụng SOT-23 hoặc các kiểu tương tự.

Nhóm gói mạch tích hợp

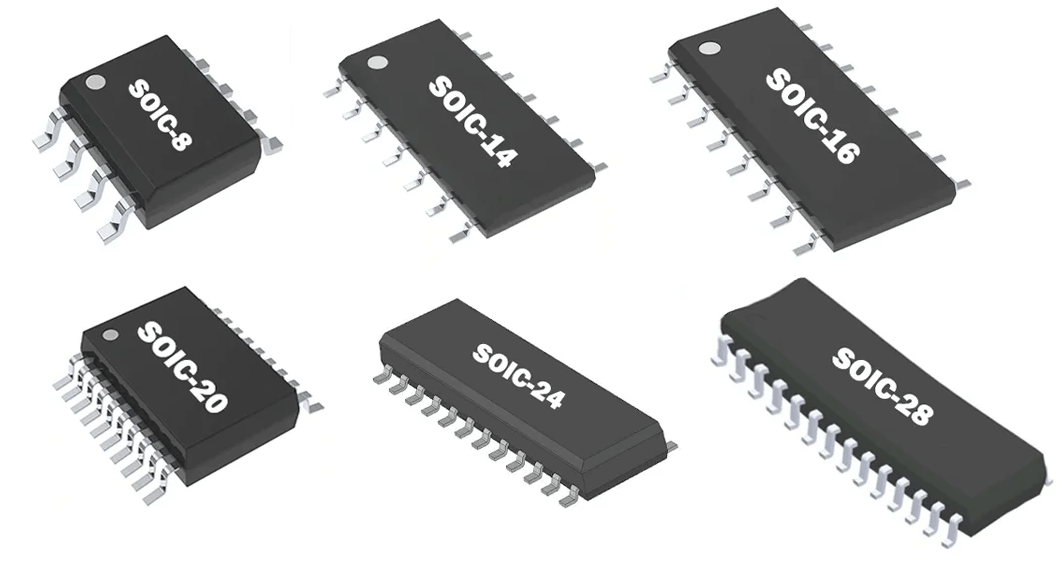

Hình 6. Các gói IC SMT thông dụng

Các mạch tích hợp dựa vào nhiều loại gói SMT hơn để phù hợp với nhu cầu kết nối của chúng.Các gói SOIC, SSOP và TSSOP sử dụng dây dẫn bên và hoạt động tốt cho các thiết bị có số lượng pin vừa phải.Các gói QFP đặt dây dẫn ở cả bốn phía để hỗ trợ số pin cao hơn.Các thiết bị phức tạp hơn thường sử dụng gói BGA, mang các viên hàn nhỏ ở mặt dưới để tạo kiểu kết nối dày đặc và hiệu quả.Các gói cân chip có kích thước gần bằng khuôn silicon để tiết kiệm nhiều không gian bo mạch hơn.

Quy trình lắp ráp SMT

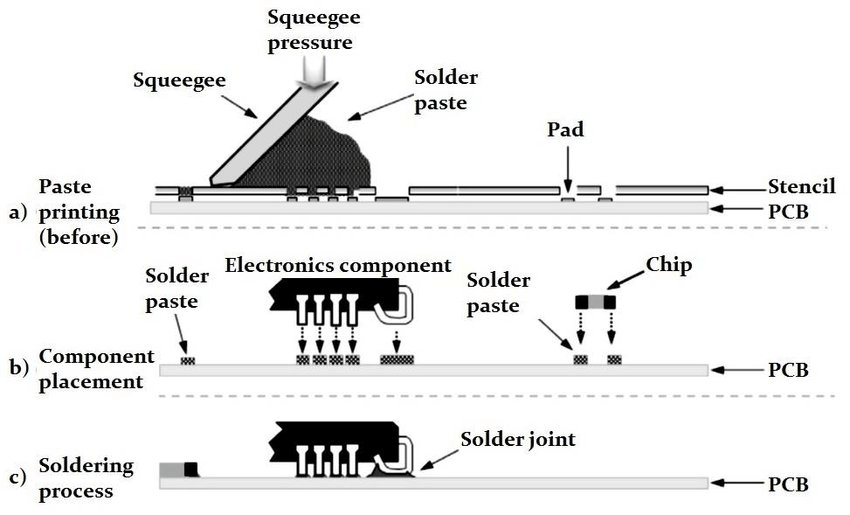

Hình 7. Các giai đoạn lắp ráp SMT

Quá trình lắp ráp SMT bắt đầu bằng việc bôi chất hàn lên các miếng đồng trên bảng mạch in.Trong bước này, một tấm giấy nến bằng thép không gỉ sẽ dẫn hướng miếng dán để nó chỉ đọng lại trên các miếng đệm nơi các đầu nối thành phần sẽ tiếp xúc.Hỗn hợp các hạt hàn mịn và chất trợ dung phải được lắng đọng với sự kiểm soát cẩn thận, vì số lượng và vị trí ảnh hưởng đến cách hình thành các mối nối trong quá trình gia nhiệt.

Sau khi dán xong, bảng sẽ di chuyển đến vị trí thành phần.Mỗi bộ phận được định vị trên các miếng đệm tương ứng và hệ thống thị giác sẽ kiểm tra sự căn chỉnh để đảm bảo định hướng chính xác trước khi hàn.Độ dính của lớp dán đủ để giữ ổn định các bộ phận trong khi bo mạch được chuẩn bị cho giai đoạn tiếp theo.

Sau đó, bo mạch sẽ đi qua một lò nung lại, nơi hệ thống sưởi được kiểm soát sẽ làm nóng chảy kem hàn và cho phép nó kéo các đầu cực vào vị trí cuối cùng của chúng.Khi bo mạch nguội đi, chất hàn sẽ đông cứng lại thành mối nối cơ và điện đáng tin cậy.Kiểm soát nhiệt độ nhất quán trong suốt quá trình sưởi ấm và làm mát giúp duy trì chất lượng mối nối và ngăn ngừa các bộ phận bị dịch chuyển.

Kiểm tra và kiểm soát chất lượng SMT

Hình 8. Kiểm tra và kiểm soát chất lượng SMT

Kiểm tra và kiểm soát chất lượng đảm bảo rằng mỗi bộ phận gắn trên bề mặt được đặt chính xác và hàn chắc chắn vào bảng mạch in. Kiểm tra quang học tự động (AOI) được sử dụng phổ biến;máy ảnh quét bảng và so sánh nó với hình ảnh tham chiếu để phát hiện các vấn đề như sai lệch, định hướng sai, hàn không đủ, hàn thừa hoặc bắc cầu.

Đối với các gói có mối hàn ẩn—chẳng hạn như BGA, LGAvà QFN—Kiểm tra bằng tia X được yêu cầu.Hình ảnh X-quang cho thấy chất lượng mối hàn bên trong, cho thấy các khoảng trống, các mối nối không hoàn chỉnh hoặc các khuyết tật tiềm ẩn có thể ảnh hưởng đến độ tin cậy.Một số quy trình cũng bao gồm kiểm tra chất hàn dán để xác minh khối lượng và vị trí dán thích hợp trước khi lắp các bộ phận.

Sau khi lắp ráp, kiểm tra điện và chức năng xác nhận rằng hội đồng quản trị hoạt động như dự định.Những thử nghiệm này đảm bảo rằng mỗi kết nối hoạt động chính xác dưới tải nguồn hoặc tín hiệu.Cùng với nhau, các bước kiểm tra giúp duy trì chất lượng ổn định và đảm bảo rằng các tấm ván hoàn thiện đáp ứng các tiêu chuẩn hiệu suất cần thiết.

Ưu điểm và hạn chế của SMT

Ưu điểm	Hạn chế
Hỗ trợ bố cục nhỏ gọn, mật độ cao với các thành phần nhỏ hơn	Khó sửa chữa thủ công vì các bộ phận nhỏ, có khoảng cách chặt chẽ
Cho phép gắn trên cả hai mặt của PCB để tiết kiệm không gian	Cần có các thiết bị chuyên dụng như máy in dán, máy gắp và đặt và lò nung lại
Cải thiện hiệu suất điện do chiều dài dây dẫn ngắn hơn	Gói hàng rất nhỏ (0201, 01005) giới thiệu các thách thức về vị trí và hàn
Giảm khả năng khoan, kích thước bảng và tổng chi phí sản xuất	Khớp ẩn trong BGA, QFN, LGA gói hàng cần kiểm tra bằng tia X
Cung cấp chất hàn hình thành phản xạ đồng nhất khớp với chất lượng ổn định	Các khớp gắn trên bề mặt cung cấp ít hơn độ bền cơ học cho các bộ phận chịu ứng suất cao
Có thể cải thiện dòng nhiệt bằng cách sử dụng nhiệt miếng đệm hoặc địa chỉ liên lạc bên dưới	Nhạy cảm với nhiệt độ và độ ẩm, yêu cầu xử lý và lưu trữ cẩn thận

SMT vs xuyên lỗ

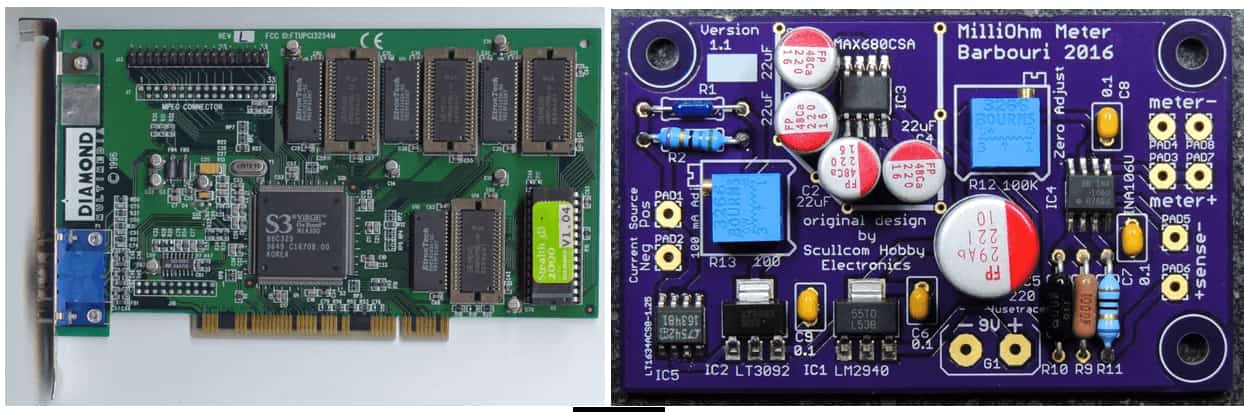

Hình 9. Bảng SMT và Bảng xuyên lỗ

Công nghệ Surface Mount và lắp ráp xuyên lỗ khác nhau ở cách các bộ phận gắn vào bảng mạch in.Các bộ phận SMT nằm trực tiếp trên bề mặt với các đầu nối ngắn, trong khi các bộ phận xuyên lỗ sử dụng dây dẫn được đưa qua các lỗ khoan và hàn ở phía đối diện.

SMT cho phép bố trí nhỏ gọn vì các bộ phận nhỏ hơn và không cần lỗ, cho phép khoảng cách chặt chẽ và sử dụng hiệu quả diện tích bảng mạch.Các bộ phận xuyên lỗ lớn hơn và cách xa nhau hơn, nhưng cấu trúc dẫn xuyên qua của chúng mang lại sự hỗ trợ cơ học chắc chắn, khiến chúng phù hợp với các bộ phận chịu áp lực hoặc yêu cầu độ bền cao hơn.

Phương pháp lắp ráp cũng khác nhau.Các bộ phận SMT được đặt trên các tấm đệm và hàn trong quá trình hàn lại, cho phép sản xuất nhanh hơn.Các bộ phận xuyên lỗ yêu cầu chèn chì thủ công hoặc tự động trước khi hàn, điều này làm tăng thời gian lắp ráp.Về mặt điện, các đường dẫn ngắn hơn của SMT giúp giảm các hiệu ứng không mong muốn trong các mạch nhạy cảm hoặc tần số cao, trong khi các dây dẫn xuyên lỗ dài hơn có thể tạo ra các biến thể nhỏ.

Ứng dụng của SMT

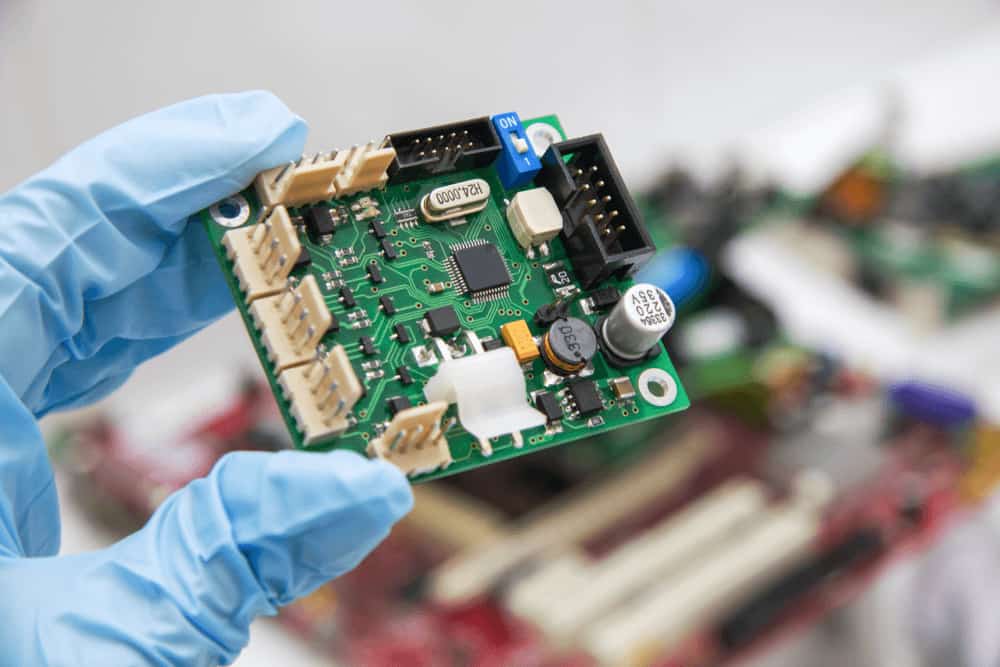

Hình 10. SMT trong Điện tử Hiện đại

Công nghệ Surface Mount được sử dụng trong nhiều hệ thống điện tử vì nó hỗ trợ bố cục nhỏ gọn và mật độ linh kiện cao.Khả năng đặt các bộ phận nhỏ gần nhau cho phép các nhà thiết kế xây dựng các mạch phức tạp trong không gian hạn chế, điều này rất cần thiết cho nhiều sản phẩm hiện đại.

Điện tử tiêu dùng

Trong thiết bị điện tử tiêu dùng, SMT được tìm thấy trong các thiết bị yêu cầu bảng mạch nhỏ, nhẹ và đa chức năng.Nó được sử dụng trong điện thoại thông minh, máy tính bảng, máy tính xách tay, thiết bị đeo, tivi và các thiết bị điện tử gia dụng khác.Cấu trúc nhỏ gọn của các bộ phận SMT giúp hỗ trợ các tính năng như giao tiếp không dây, xử lý nhanh và các chức năng cảm biến tiên tiến, tất cả đều nằm trong vỏ kín.

Hệ thống ô tô

Công nghệ này cũng là trọng tâm của các hệ thống ô tô, nơi các bộ điều khiển điện tử và mô-đun cảm biến dựa vào các bộ phận nhỏ, đáng tin cậy.SMT xuất hiện trong các mạch quản lý động cơ, mô-đun an toàn, hệ thống phanh, bộ định vị và bảng điều khiển được sử dụng trong xe điện.Các ứng dụng này phụ thuộc vào hiệu suất ổn định trong môi trường có không gian hạn chế.

Thiết bị công nghiệp

Trong thiết bị công nghiệp, SMT hỗ trợ các chức năng điều khiển và giám sát cần thiết trong hệ thống sản xuất và điện.Ví dụ bao gồm bộ điều khiển logic lập trình, trình điều khiển động cơ, nguồn điện và cảm biến công nghiệp.Những bo mạch này được hưởng lợi từ hiệu suất ổn định và kích thước nhỏ gọn mà SMT cung cấp.

Thiết bị y tế

Nhiều thiết bị y tế sử dụng SMT để đạt được hoạt động chính xác trong vỏ nhỏ.Nó xuất hiện trong các công cụ chẩn đoán, máy theo dõi bệnh nhân, thiết bị chụp ảnh và cả thiết bị điện tử đeo được và cấy ghép.Kích thước nhỏ và hiệu suất ổn định của các bộ phận SMT hỗ trợ độ chính xác cần thiết trong môi trường y tế.

Thiết bị di động và chạy bằng pin

SMT cũng được sử dụng rộng rãi trong các thiết bị di động và chạy bằng pin, chẳng hạn như máy đo cầm tay, phụ kiện không dây, thiết bị theo dõi GPS và mô-đun giao tiếp nhỏ gọn.Mật độ mạch cao hơn giúp các sản phẩm này kết hợp nhiều chức năng đồng thời quản lý kích thước và sử dụng điện năng một cách hiệu quả.

Viễn thông và Mạng

Trong viễn thông và mạng, SMT hỗ trợ các thiết bị cần hiệu suất tần số cao ổn định.Nó được sử dụng trong bộ định tuyến, modem, bộ chuyển mạch, phần cứng trạm gốc, mô-đun RF và hệ thống truyền thông cáp quang, trong đó các đường dẫn điện ngắn giúp duy trì chất lượng tín hiệu.

Hàng không vũ trụ và quốc phòng

Một số hệ thống hàng không vũ trụ và quốc phòng cũng dựa vào SMT.Hệ thống điện tử hàng không, mô-đun radar, thiết bị điện tử vệ tinh và thiết bị định vị thường sử dụng bảng mạch được chế tạo bằng SMT để đạt được cấu trúc nhỏ gọn và hoạt động ổn định trong các môi trường đòi hỏi khắt khe.Khối lượng linh kiện SMT giảm khiến chúng phù hợp với máy bay, máy bay không người lái và hệ thống không gian trong đó trọng lượng là yếu tố quan trọng.

Kết luận

Công nghệ Surface Mount mang đến cho bạn một cách hiểu rõ ràng về cách các mạch hiện đại phù hợp với nhiều tính năng trong một không gian nhỏ.Bạn thấy cách các bộ phận được đặt trên bề mặt bảng mạch, cách hàn biến chúng thành các kết nối chắc chắn và cách kiểm tra giúp mọi thứ trở nên đáng tin cậy.Phương pháp giảm kích thước, cải thiện hiệu suất và hỗ trợ nhiều tính năng trong các sản phẩm hàng ngày.Khi bạn tìm hiểu về các thành phần, gói và các bước lắp ráp, bạn sẽ hiểu rõ hơn về cách chế tạo các mạch nhỏ gọn.SMT tiếp tục hỗ trợ điện thoại, máy tính, xe cộ, dụng cụ y tế và nhiều công nghệ khác bằng cách duy trì bố cục nhỏ và hiệu suất ổn định.
