Bộ vi điều khiển STM32F103RCT6 được giải thích

Bộ vi điều khiển STM32F103RCT6 được thiết kế để cung cấp hiệu suất đáng tin cậy với khả năng xử lý nâng cao và các tính năng phong phú.Được xây dựng xung quanh lõi ARM Cortex-M3, nó cung cấp hoạt động liền mạch, các tùy chọn năng lượng linh hoạt và sử dụng bộ nhớ hiệu quả.Bài viết này khám phá các tính năng, thông số kỹ thuật và ứng dụng chính của nó để giúp bạn hiểu khả năng của nó.

Danh mục

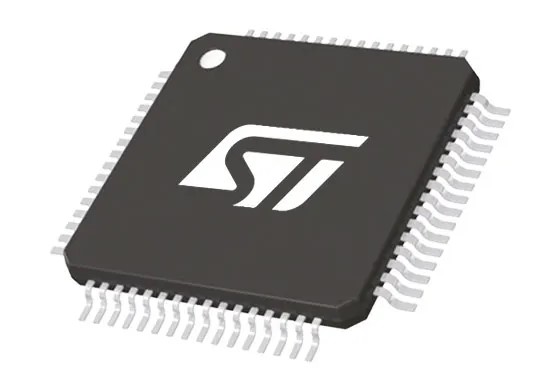

Tổng quan về STM32F103RCT6

Các STM32F103RCT6 được xây dựng xung quanh lõi RISC 32-bit ARM Cortex-M3, được thiết kế để hoạt động hiệu quả với tốc độ 72 MHz.Nó kết hợp khả năng xử lý này với các ký ức được nhúng nhanh, cung cấp tới 512 kbytes bộ nhớ flash và 64 kbyte SRAM.Chúng được kết hợp với một loạt các I/OS tiên tiến và các thiết bị ngoại vi kết nối liền mạch qua hai xe buýt APB.

Bộ vi điều khiển này nổi bật vì nó cung cấp ba ADC 12 bit, bốn bộ hẹn giờ 16 bit mục đích chung và hai bộ hẹn giờ PWM.Trên hết, nó có một bộ sưu tập các giao diện giao tiếp phong phú như I2C, SPI, I2S, SDIO, USB, CAN và nhiều USART, phục vụ cho cả các yêu cầu ứng dụng tiêu chuẩn và nâng cao.

Thiết bị này hoạt động hiệu quả trên phạm vi nhiệt độ rộng từ -40 ° C đến +105 ° C và hoạt động trên nguồn cung cấp năng lượng linh hoạt giữa 2.0 và 3,6 V.Chức năng thỏa hiệp.

Các khả năng này làm cho STM32F103RCT6 trở thành một giải pháp thích ứng cho các ứng dụng khác nhau.Cho dù bạn đang làm việc trên các ổ đĩa động cơ, thiết bị y tế hoặc thiết bị ngoại vi chơi game, bộ vi điều khiển này có thể xử lý tất cả.Nó cũng là một sự phù hợp mạnh mẽ cho tự động hóa công nghiệp, hệ thống GPS và các thiết bị điện tử tiêu dùng như báo động, máy in và hệ thống HVAC.Tính linh hoạt và hiệu suất mạnh mẽ của nó làm cho nó trở nên khác biệt như một lựa chọn đáng tin cậy trên nhiều trường.

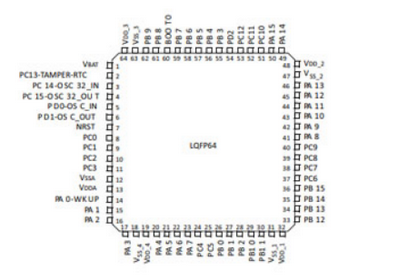

Cấu hình pin STM32F103RCT6

STM32F103RCT6 Chi tiết CAD

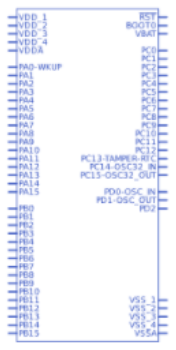

Biểu tượng STM32F103RCT6

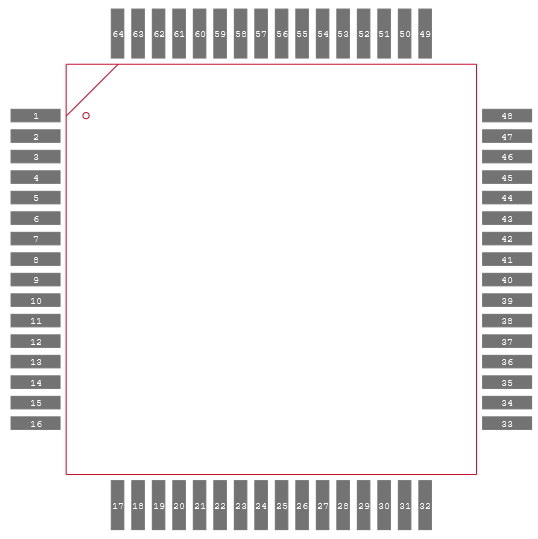

STM32F103RCT6 Dấu chân

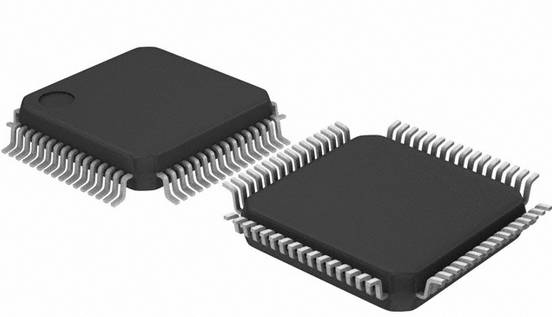

Mô hình 3D STM32F103RCT6

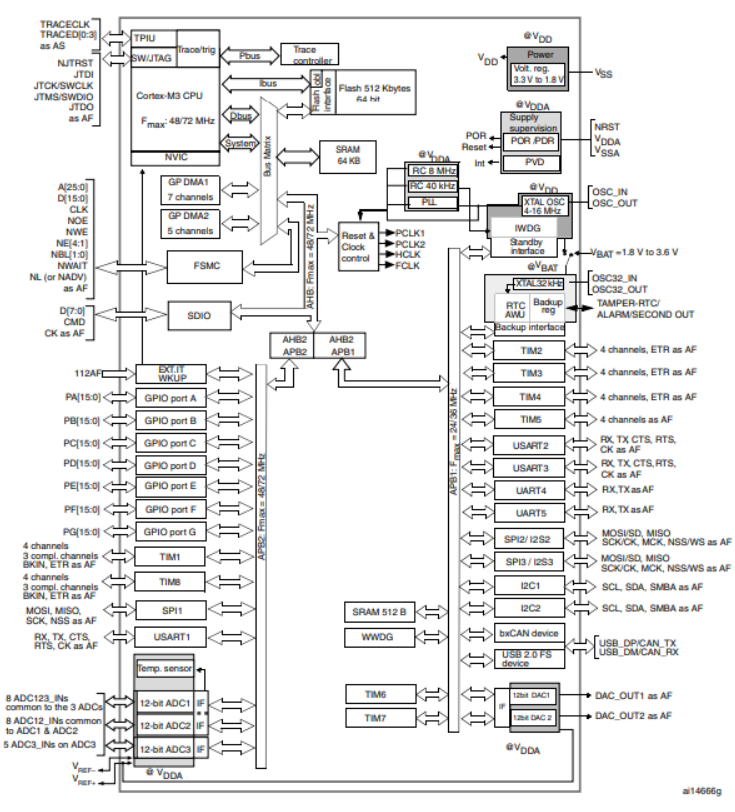

STM32F103RCT6 Sơ đồ khối chức năng

STM32F103Rct6 Bố cục nguồn điện

Thông số kỹ thuật STM32F103RCT6

Thông số kỹ thuật, tính năng, đặc điểm và các thành phần với các thông số kỹ thuật tương đương của STMicroelectronics STM32F103RCT6.

Kiểu	Tham số
Tình trạng vòng đời	Active (Cập nhật lần cuối: 7 tháng trước)
Thời gian dẫn đầu của nhà máy	10 tuần
Loại gắn kết	Núi bề mặt
Gói / trường hợp	64-lqfp
Núi bề mặt	ĐÚNG
Số lượng ghim	64
Bộ chuyển đổi dữ liệu	A/D 16x12b;D/A 2x12b
Số lượng I/OS	51
Đồng hồ bấm giờ	Đúng
Nhiệt độ hoạt động	-40 ° C ~ 85 ° C TA
Bao bì	Khay
Loạt	STM32F1
Mã JESD-609	E4
Trạng thái một phần	Tích cực
Mức độ nhạy cảm độ ẩm (MSL)	3 (168 giờ)
Số lượng chấm dứt	64
Chấm dứt	SMD/SMT
Kết thúc thiết bị đầu cuối	Niken/palladi/vàng (NI/PD/AU)
Tiêu tán công suất tối đa	444mw
Vị trí thiết bị đầu cuối	Quad
Mẫu đầu cuối	Cánh Gull
Cung cấp điện áp	3.3v
Terminal Pitch	0,5mm
Tính thường xuyên	72 MHz
Số phần cơ sở	STM32F103
Số pin	64
Cung cấp điện áp-phút (VSUP)	2V
Giao diện	CAN, I2C, I2S, IRDA, LIN, SDIO, SPI, UART, USART, USB
Kích thước bộ nhớ	256kb
Loại dao động	Nội bộ
Kích thước ram	48K x 8
Điện áp - Cung cấp (VCC/VDD)	2V ~ 3,6V
UPS/UCS/Loại ICS ngoại vi	Vi điều khiển, RISC
Số lượng bit	32
Bộ xử lý cốt lõi	ARM® Cortex®-M3
Ngoại vi	DMA, điều khiển động cơ PWM, PDR, POR, PVD, PWM, cảm biến TEMP, WDT
Loại bộ nhớ chương trình	Flash
Kích thước cốt lõi	32 bit
Kích thước bộ nhớ chương trình	256kb 256K x 8
Kết nối	CANBUS, I2C, IRDA, LINBUS, SPI, UART/USART, USB
Cung cấp hiện tại-max	70mA
Kích thước bit	32
Có ADC	ĐÚNG
Kênh DMA	ĐÚNG
Chiều rộng xe buýt dữ liệu	32b
Kênh PWM	ĐÚNG
Số lượng bộ đếm thời gian/quầy	8
Tỉ trọng	2 MB
Kiến trúc cốt lõi	CÁNH TAY
Số kênh ADC	16
Số kênh i2c	2
Số lượng kênh SPI	3
Chiều cao	1,45mm
Chiều dài	10 mm
Chiều rộng	10,2mm
Đạt được SVHC	Không có SVHC
Bức xạ cứng	KHÔNG
Trạng thái Rohs	Rohs3 tuân thủ
Dẫn đầu miễn phí	Dẫn đầu miễn phí

Các tính năng khóa STM32F103RCT6

Hiệu suất cốt lõi

STM32F103RCT6 được cung cấp bởi CPU vỏ não 32 bit ARM hoạt động ở tần số tối đa 72 MHz.Nó cung cấp xử lý hiệu quả với hiệu suất 1,25 DMIP/MHz, đảm bảo hoạt động trơn tru và đáng tin cậy.Core hỗ trợ phép nhân một chu kỳ và phân chia phần cứng, rất lý tưởng để xử lý các tính toán phức tạp một cách nhanh chóng.

Tùy chọn bộ nhớ

Bộ vi điều khiển này cung cấp các giải pháp bộ nhớ linh hoạt với bộ nhớ flash 256 đến 512 kbytes để lưu trữ chương trình và tối đa 64 kbyte SRAM để xử lý dữ liệu.Nó cũng hỗ trợ bộ điều khiển bộ nhớ tĩnh với bốn tùy chọn chọn chip, cho phép tích hợp liền mạch với các loại bộ nhớ khác nhau, bao gồm Flash Compact, SRAM, PSRAM, NOR và NAND.Ngoài ra, nó bao gồm một giao diện song song LCD tương thích với các chế độ 8080 và 6800.

Quản lý đồng hồ và điện

STM32F103RCT6 đảm bảo quản lý công suất và đồng hồ đáng tin cậy.Nó hoạt động với nguồn cung cấp năng lượng 2.0 đến 3,6 V và bao gồm các tính năng như Reset On On (POR), thiết lập lại giảm nguồn (PDR) và máy dò điện áp có thể lập trình (PVD).Thiết bị này hỗ trợ nhiều bộ tạo dao động, bao gồm bộ tạo dao động tinh thể 4 đến 16 MHz, bộ tạo dao động RC được điều trị bằng nhà máy 8 MHz và bộ tạo dao động 32 kHz cho các ứng dụng RTC, tất cả đều có tùy chọn hiệu chuẩn tích hợp.

Chế độ công suất thấp

Đối với các ứng dụng tiết kiệm năng lượng, bộ vi điều khiển này cung cấp nhiều chế độ năng lượng thấp, bao gồm ngủ, dừng và chờ.Các chế độ này giúp giảm mức tiêu thụ năng lượng trong khi duy trì chức năng.Cung cấp VBAT đảm bảo RTC và các thanh ghi dự phòng vẫn hoạt động ngay cả trong điều kiện năng lượng thấp.

Khả năng ADC nâng cao

Thiết bị này bao gồm ba bộ chuyển đổi tương tự sang số 12 bit (ADC) với tỷ lệ chuyển đổi nhanh 1, hỗ trợ lên đến 21 kênh đầu vào.Các ADC này có thể xử lý một phạm vi chuyển đổi rộng từ 0 đến 3,6 V và cung cấp các khả năng giữ mẫu và giữ ba mẫu.Một cảm biến nhiệt độ tích hợp bổ sung tính linh hoạt hơn nữa cho các ứng dụng giám sát.

DAC tích hợp

Hai bộ chuyển đổi kỹ thuật số sang tương tự 12 bit (DAC) được bao gồm, cho phép tạo tín hiệu tương tự chính xác.Các DAC này phù hợp cho các ứng dụng yêu cầu đầu ra tương tự mượt mà và chính xác.

Bộ điều khiển DMA

Bộ điều khiển truy cập bộ nhớ trực tiếp 12 kênh (DMA) đơn giản hóa việc truyền dữ liệu giữa các thiết bị ngoại vi như bộ định thời, ADC, DAC, SDIO, I2S, SPI, I2C và USART.Điều này làm giảm tải CPU và cải thiện hiệu quả tổng thể.

Gỡ lỗi và phát triển

STM32F103RCT6 hỗ trợ gỡ lỗi nâng cao với các giao diện gỡ lỗi dây nối tiếp (SWD) và JTAG.Ngoài ra, Macrocell nhúng Cortex-M3 cung cấp khả năng gỡ lỗi nâng cao để phát triển và thử nghiệm.

Cổng I/O tốc độ cao

Bộ vi điều khiển này có tối đa 112 cổng I/O nhanh, với 51, 80 hoặc 112 I/OS tùy thuộc vào gói.Nhiều trong số các cổng này có 5 dung tích V, làm cho chúng phù hợp để kết nối với các thành phần bên ngoài trong nhiều ứng dụng.Mỗi I/O có thể được ánh xạ tới các vectơ ngắt bên ngoài, cho phép cấu hình linh hoạt.

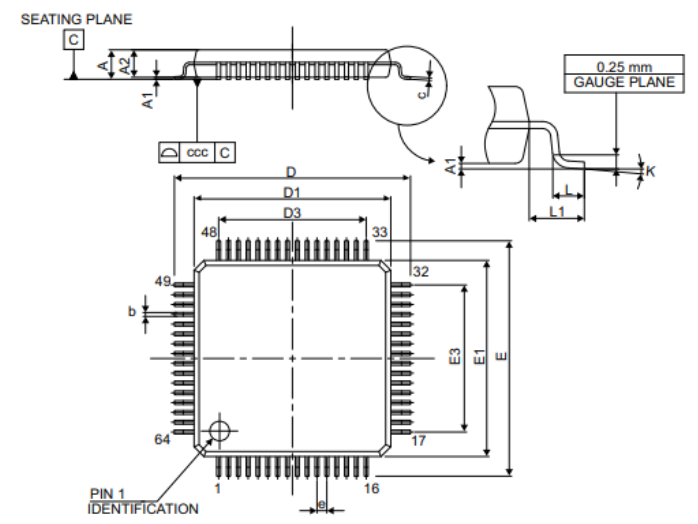

STM32F103RCT6 Kích thước vật lý

Thông tin nhà sản xuất về STM32F103RCT6

STMicroelectronics, nhà sản xuất vi điều khiển STM32F103RCT6, là một công ty bán dẫn hàng đầu toàn cầu.Họ chuyên cung cấp một loạt các giải pháp vi điện tử, kết hợp chuyên môn trong thiết kế silicon và tích hợp hệ thống.Các sản phẩm của họ là không thể thiếu cho các ứng dụng khác nhau, bao gồm tự động hóa công nghiệp, điện tử tiêu dùng và hệ thống ô tô.STM32F103RCT6 minh họa cho cam kết của họ để cung cấp các đơn vị vi điều khiển đa năng, chất lượng cao, đáp ứng nhu cầu đa dạng của ngành.
