Chất lượng (Q) Yếu tố: Phương trình và ứng dụng

Yếu tố chất lượng, hoặc 'Q', rất quan trọng khi kiểm tra mức độ cuộn cảm và bộ cộng hưởng hoạt động tốt trong các hệ thống điện tử sử dụng tần số vô tuyến (RF).'Q' đo lường mức độ một mạch giảm thiểu mất năng lượng và tác động đến phạm vi tần số mà hệ thống có thể xử lý xung quanh tần số chính của nó.Trong các hệ thống có cuộn cảm, tụ điện và mạch điều chỉnh, 'Q' cao hơn có nghĩa là mạch tập trung nhiều hơn vào một tần số cụ thể, làm cho nó chính xác hơn.

Bài viết này xem xét vai trò của yếu tố Q trong các khu vực khác nhau, như mạch RF, hệ thống cơ học và công nghệ quang học, cho thấy nó ảnh hưởng đến băng thông, độ ổn định tín hiệu và hiệu quả năng lượng như thế nào.Nó giải thích làm thế nào yếu tố Q ảnh hưởng đến những thứ như kiểm soát băng thông, độ chính xác tần số, giảm nhiễu, giữ cho dao động ổn định và giảm chuyển động không mong muốn.Bài viết cũng thảo luận về cách tính nhân tố Q trong các hệ thống khác nhau.

Danh mục

Hình 1: Yếu tố Q

Nguồn gốc của yếu tố chất lượng

Khái niệm về yếu tố chất lượng, hay 'Q', lần đầu tiên được K. S. Johnson giới thiệu từ bộ phận kỹ thuật của Công ty Điện lực phương Tây vào đầu thế kỷ 20.Johnson đang nghiên cứu hiệu quả của các cuộn dây trong việc truyền và nhận tín hiệu và anh ta cần một cách để đo lường hiệu suất của chúng chính xác hơn.Để giải quyết vấn đề này, ông đã phát triển yếu tố 'Q' như một công cụ số để đánh giá mức độ hiệu quả của cuộn được thực hiện trong các ứng dụng này.

Sự lựa chọn của bức thư 'Q' là dựa trên bất kỳ lý luận kỹ thuật cụ thể nào.Johnson chỉ cần chọn nó vì hầu hết các chữ cái khác đã được gán cho các tham số khác nhau.Sự lựa chọn tình cờ này hóa ra khá phù hợp, vì 'Q' sẽ sớm liên quan đến chất lượng trong các mạch điện tử.Yếu tố 'Q' cung cấp một tiêu chuẩn rõ ràng để cải thiện hiệu suất trong các thành phần điện tử khác nhau, làm cho nó trở thành khái niệm tuyệt vời trong lĩnh vực này.

Tác động của yếu tố Q đến thiết kế RF

Băng thông và độ chọn lọc tần số

Trong thiết kế tần số vô tuyến (RF), vai trò của yếu tố Q là cách nó ảnh hưởng đến băng thông.Một yếu tố Q cao tạo ra một băng thông hẹp rất quan trọng khi chúng ta cần tập trung vào các tần số cụ thể.Ví dụ, trong các bộ lọc hoặc bộ khuếch đại được điều chỉnh, băng thông hẹp giúp hệ thống khóa vào một tần số nhất định và chặn các tín hiệu không mong muốn, giảm nhiễu.Độ chính xác này tốt cho các hệ thống như mạng ô, liên lạc vệ tinh hoặc radar, trong đó các tín hiệu phải được gửi và nhận ở tần số chính xác với lỗi tối thiểu.

Đôi khi, một yếu tố Q thấp hơn với băng thông rộng hơn là tốt hơn.Các hệ thống như Wi-Fi hoặc truyền hình truyền hình, xử lý nhiều tần số hoặc tín hiệu phức tạp, được hưởng lợi từ điều này.Một yếu tố Q thấp hơn giúp hệ thống xử lý nhiều tần số hơn và hoạt động linh hoạt hơn, điều này rất quan trọng trong giao tiếp băng rộng trong đó tính linh hoạt quan trọng hơn điều khiển tần số chính xác.

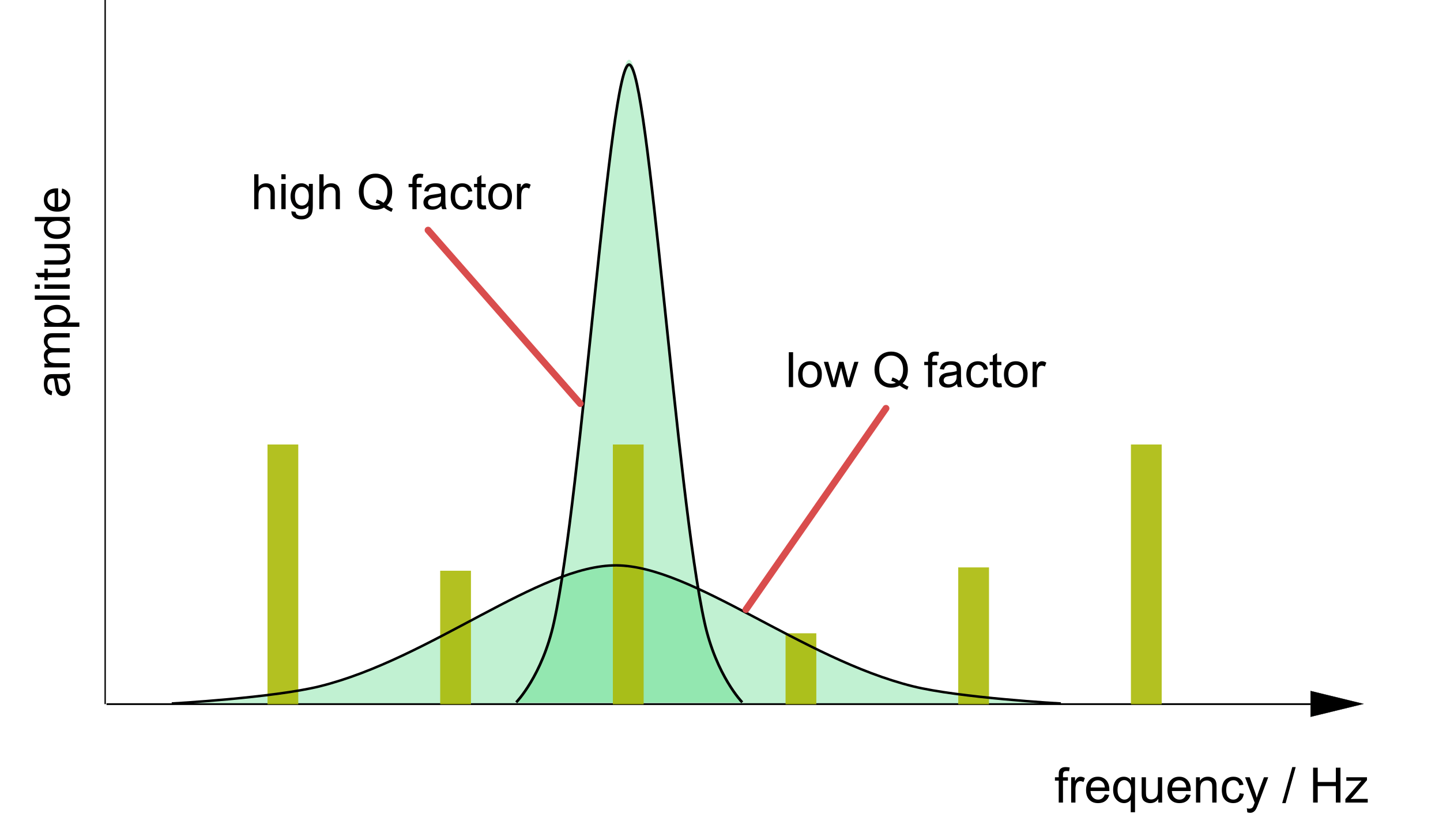

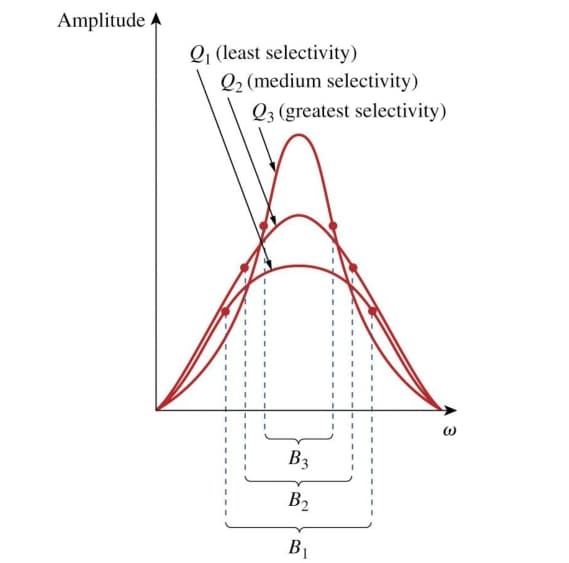

Hình 2: Băng thông và tần số Q của yếu tố Q

Giảm nhiễu pha và tín hiệu không mong muốn

Yếu tố Q cũng ảnh hưởng đến nhiễu pha trong các hệ thống RF.Tiếng ồn pha đề cập đến những thay đổi nhỏ trong pha của tín hiệu, có thể làm rối loạn chất lượng tín hiệu và gây ra các vấn đề như jitter hoặc tín hiệu không mong muốn.Một bộ dao động Q cao có thể làm giảm nhiễu pha, tạo ra tín hiệu rõ ràng hơn và ổn định hơn.Điều này rất quan trọng trong các hệ thống như GPS, bộ tổng hợp tần số hoặc giao tiếp dữ liệu tốc độ cao, trong đó ngay cả các lỗi nhỏ trong tín hiệu cũng có thể gây ra các vấn đề lớn.Bằng cách giảm nhiễu pha, một yếu tố Q cao làm cho tín hiệu đáng tin cậy hơn.

Ngoài ra, các mạch Q cao tốt hơn trong việc từ chối các tần số không mong muốn, đảm bảo chỉ truyền tín hiệu mong muốn được truyền.Điều này rất hữu ích trong các lĩnh vực như hình ảnh y tế hoặc radar quân sự, nơi có tín hiệu chính xác, sạch sẽ là vô cùng quan trọng.

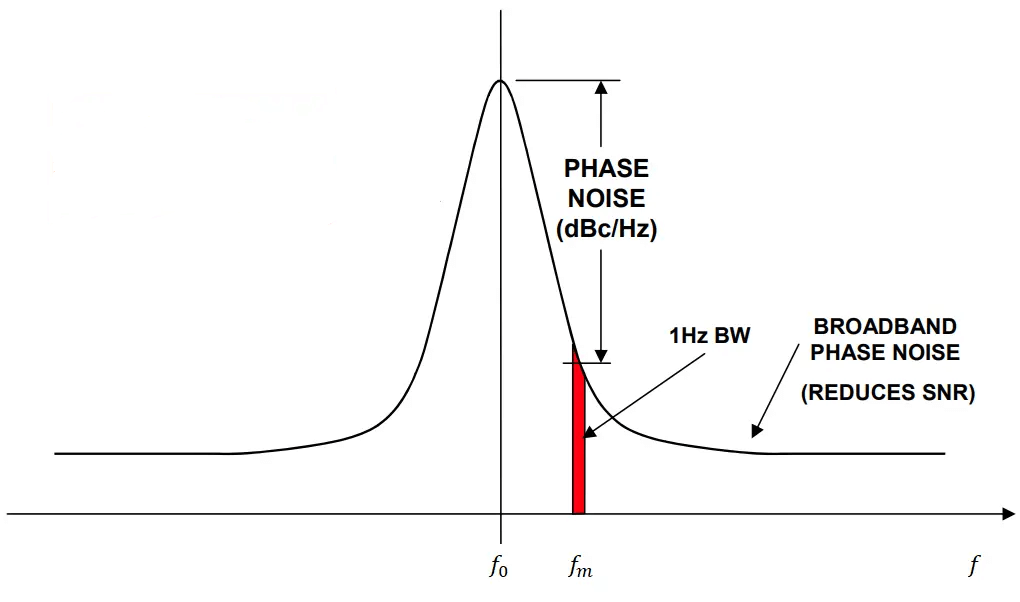

Hình 3: Đo nhiễu pha

Dao động và ổn định

Yếu tố Q cũng ảnh hưởng đến mức độ một mạch có thể duy trì các dao động (tín hiệu lặp đi lặp lại) trong các mạch cộng hưởng.Một yếu tố Q cao giúp mạch giữ các dao động với mất năng lượng tối thiểu, hữu ích trong các hệ thống cần tín hiệu ổn định theo thời gian, như máy phát đồng hồ RF.Các mạch Q cao có ít giảm bớt tín hiệu, có nghĩa là các dao động tồn tại lâu hơn, dẫn đến hiệu suất ổn định hơn.

Tuy nhiên, trong các hệ thống cần phản ứng nhanh chóng hoặc hoạt động trên một dải tần số rộng, quá nhiều dao động có thể là một vấn đề.Trong những trường hợp này, một yếu tố Q thấp hơn giúp mạch phản ứng nhanh hơn và tránh đổ chuông quá mức, cải thiện hiệu suất trong các hệ thống động như mạng truyền thông thích ứng.

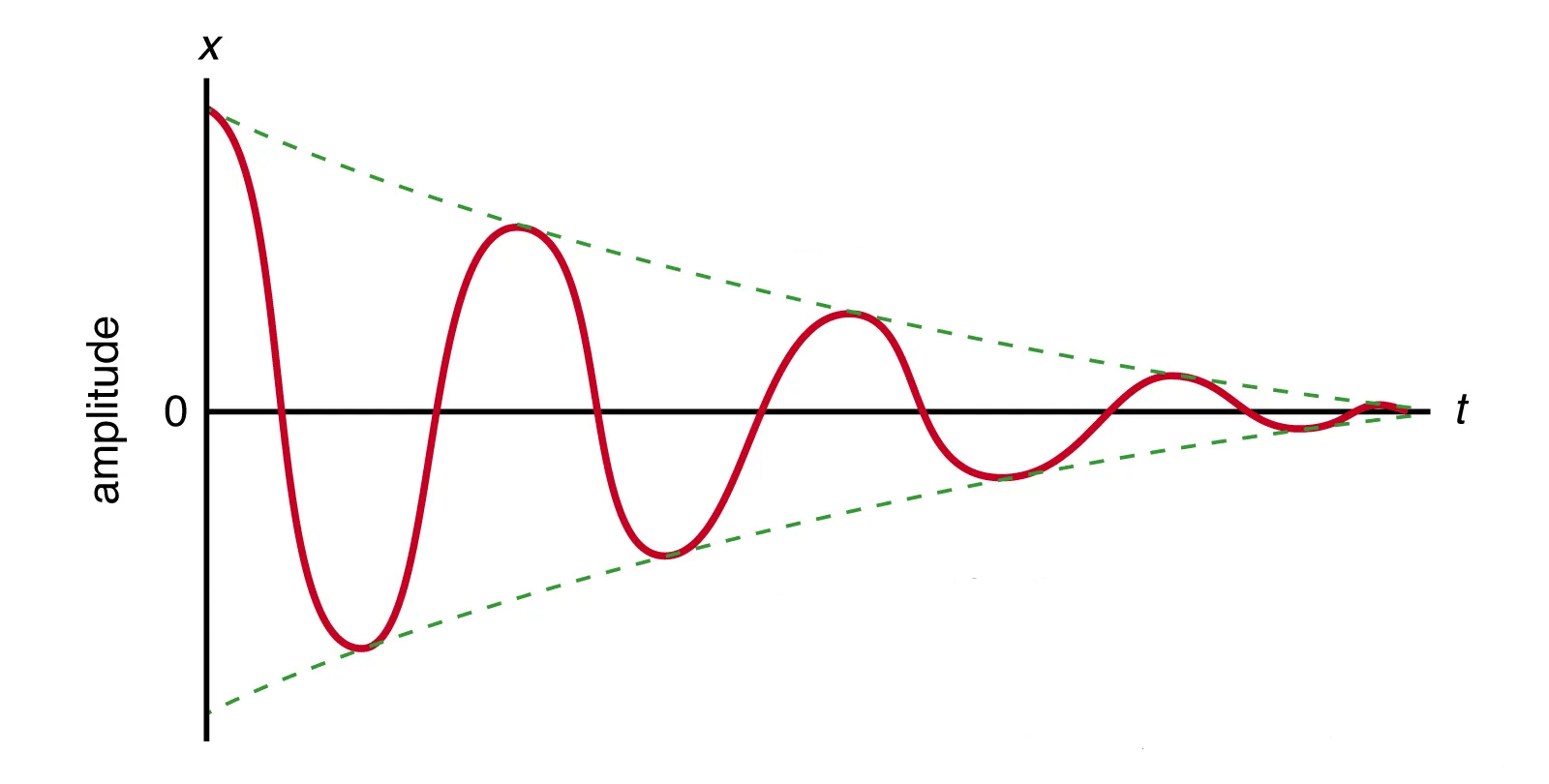

Hình 4: Bộ tạo dao động và yếu tố Q

Yếu tố chất lượng ảnh hưởng đến giảm xóc

Yếu tố chất lượng (yếu tố Q) đo lường mức độ giảm xóc trong một hệ thống, ảnh hưởng trực tiếp đến các dao động và hệ thống ổn định nhanh như thế nào sau khi xáo trộn.

Khi một mạch bị xáo trộn, chẳng hạn như một bước tiến, hành vi của nó có thể rơi vào một trong ba loại tùy thuộc vào yếu tố Q: undmed, ủ quá mức hoặc giảm xóc tới hạn.

Trong các hệ thống có yếu tố Q cao, Dưới bữa tiệc xảy ra.Điều này làm cho hệ thống giữ dao động trong một thời gian dài hơn, vì nó chỉ mất một ít năng lượng với mỗi chu kỳ.Các dao động dần dần trở nên nhỏ hơn, vì vậy trong khi hệ thống vẫn hoạt động lâu hơn, nó cũng mất nhiều thời gian hơn để ổn định.Các hệ thống được damp được hữu ích khi bạn muốn các dao động liên tục, như trong các mạch hoặc bộ lọc tần số vô tuyến (RF).

Nếu yếu tố Q thấp, quá nhiều xảy ra.Trong trường hợp này, các dao động dừng lại nhanh chóng và hệ thống trở lại bình thường mà không bị nảy qua lại.Các hệ thống quá mức mất nhiều thời gian hơn để phản ứng nhưng ổn định hơn, hữu ích trong các hệ thống cần bình tĩnh mà không có bất kỳ biến động bổ sung nào, như hệ thống điều khiển hoặc điện tử điện.

Giảm xóc quan trọng xảy ra khi hệ thống ổn định càng nhanh càng tốt mà không dao động.Nó có một nền tảng trung gian hoàn hảo giữa nhanh chóng và ổn định, làm cho nó trở nên lý tưởng cho những thứ như hệ thống treo xe hoặc một số thiết bị điện tử, nơi bạn muốn có một phản ứng nhanh, mượt mà mà không có bất kỳ chuyển động bổ sung nào.

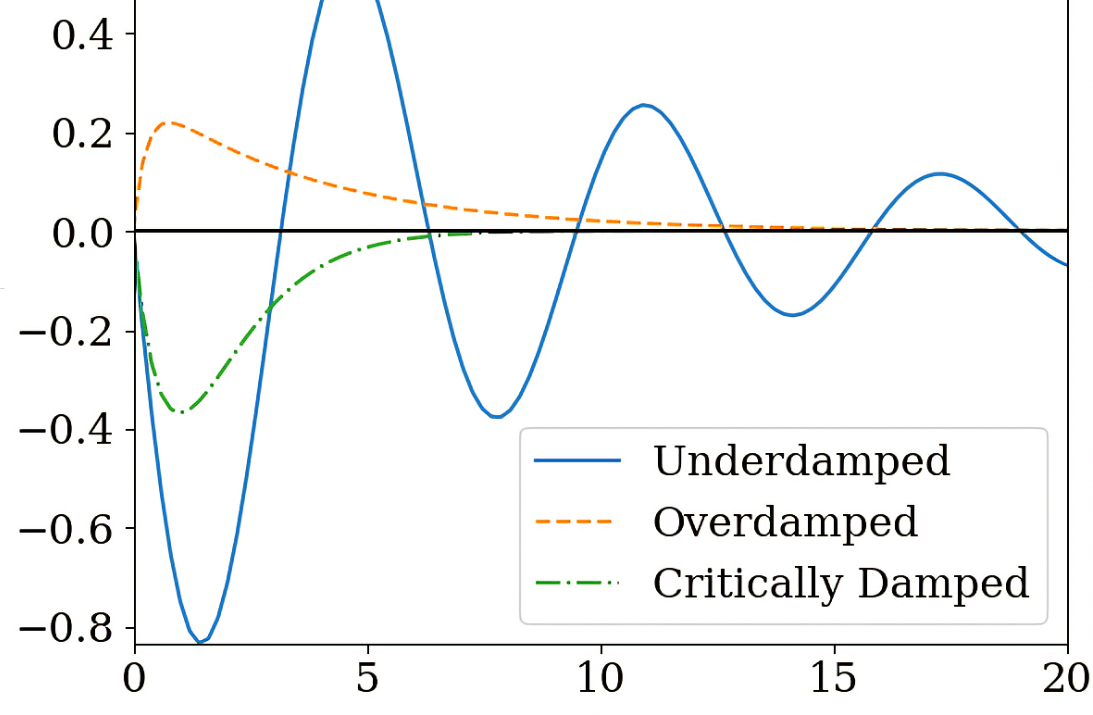

Hình 5: Giảm xóc quá mức, quá đái và giảm xóc nghiêm trọng

Đại diện toán học của yếu tố Q

Trong mạch điện (mạch cộng hưởng)

Cho một cộng hưởng Mạch RLC (bao gồm một điện trở, cuộn cảm và tụ điện), hệ số Q có thể được biểu diễn là:

Điều này cũng có thể được viết như:

Ở đâu:

R = điện trở (đo mất năng lượng)

L = độ tự cảm (đo lượng năng lượng từ tính được lưu trữ)

C = điện dung (đo lượng năng lượng điện được lưu trữ)

Ở đây, một yếu tố Q cao có nghĩa là mạch cộng hưởng mạnh mẽ và mất năng lượng từ từ, trong khi một yếu tố Q thấp có nghĩa là nó mất năng lượng nhanh chóng.

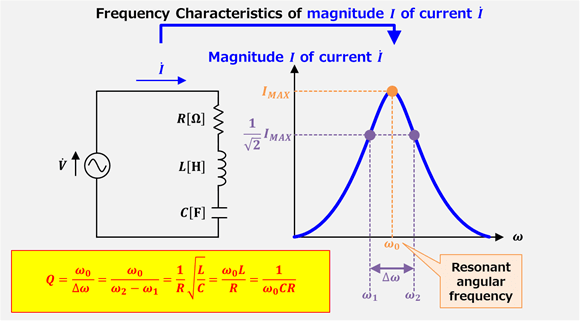

Hình 6: Hệ số Q của mạch cộng hưởng RLC

Trong các hệ thống cơ học (bộ dao động)

Đối với các hệ thống cơ học, như một con lắc hoặc hệ thống lò xo khối, yếu tố Q là thước đo cách thức các dao động "bị ẩm" hoặc "không bị hủy".

Công thức là:

Điều này cũng có thể được viết như:

Ở đâu:

= Tần số cộng hưởng (tần số mà hệ thống dao động nhiều nhất)

= Băng thông (phạm vi tần số mà hệ thống cộng hưởng)

Một yếu tố Q cao có nghĩa là mất năng lượng ít hơn và cộng hưởng sắc nét hơn, trong khi yếu tố Q thấp cho thấy mất năng lượng nhanh hơn và cộng hưởng rộng hơn.

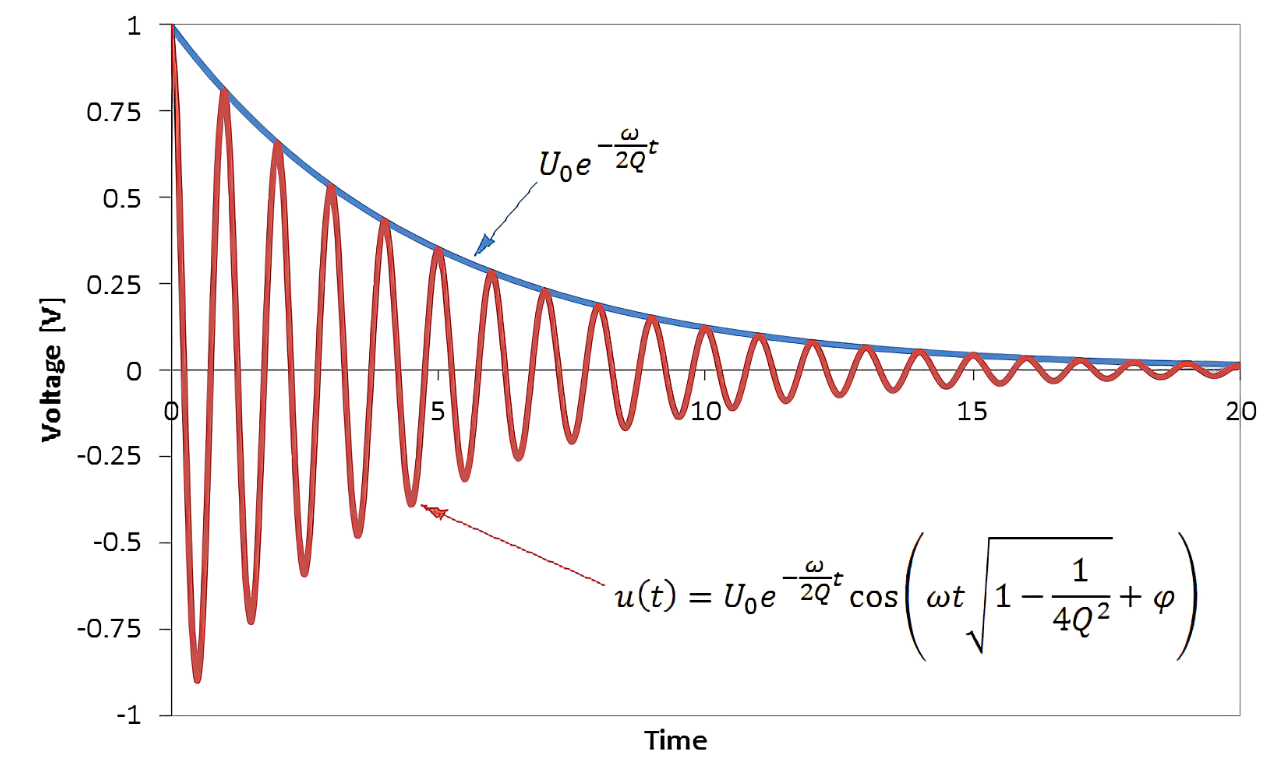

Hình 7: Đo lường hệ số Q cho các hệ thống cơ học

Trong quang học (sâu răng và laser)

Trong các hệ thống quang học, yếu tố Q mô tả độ sắc nét của sự cộng hưởng trong các hốc quang, chẳng hạn như các yếu tố được sử dụng trong laser.Nó có thể được tính toán tương tự:

Trong quang học, Q cao này có nghĩa là ánh sáng nảy nhiều lần trước khi mất năng lượng, tạo ra một tần số sắc nét, được xác định rõ ràng cho laser hoặc khoang quang.

Hình 8: yếu tố Q và độ sắc nét của cộng hưởng

Trong các bộ lọc (điện tử hoặc âm thanh)

Hệ số Q trong các bộ lọc mô tả độ chọn lọc hoặc độ sắc nét của băng thông hoặc cộng hưởng của bộ lọc.

Công thức là:

Ở đâu:

• Tần số trung tâm là tần số mà bộ lọc được chọn lọc nhất.

• Băng thông là phạm vi tần số mà bộ lọc cho phép thông qua.

Một yếu tố Q cao trong các bộ lọc có nghĩa là chỉ có một phạm vi tần số hẹp đi qua (chọn lọc hơn), trong khi Q thấp cho phép phạm vi rộng hơn (ít chọn lọc hơn).

Hình 9: Q Yếu tố trong bộ lọc

Làm thế nào để tính toán điện dung và yếu tố Q?

Bạn được giao nhiệm vụ thiết kế một mạch điều chỉnh cho một máy thu radio đòi hỏi tính chọn lọc sắc nét, có nghĩa là nó phải phân biệt hiệu quả giữa các đài phát thanh gần với tần số.

Mạch phải cộng hưởng ở mức 1 MHz và nó có độ tự cảm 10 microhenries (10 Lờih) và điện trở 5 ohms.

Mục tiêu của bạn là xác định điện dung cho mạch để đạt được tần số cộng hưởng này và tính toán hệ số chất lượng (q) để đảm bảo mạch đáp ứng các thông số kỹ thuật chọn lọc cần thiết.

Đầu tiên, tính toán tần số cộng hưởng.

Tần số cộng hưởng của mạch RLC được mô tả bởi công thức:

Chúng ta có thể sắp xếp lại phương trình để giải cho điện dung C:

Thứ hai, tính toán điện dung.

Thay thế các giá trị đã cho vào công thức.

• F0 = 1MHz = 1 × 106Hz

• L = 10μH = 10 × 10−6h

Sử dụng máy tính để đơn giản hóa:

Điều này có nghĩa là điện dung cần thiết là khoảng 2,533 picofarads.

Thứ ba, tính toán yếu tố chất lượng (Q).

Yếu tố chất lượng Q là thước đo tính chọn lọc của mạch và được tính toán bằng công thức:

Thay thế các giá trị đã biết:

Tính toán sản lượng này:

Vì vậy, để đạt được sự cộng hưởng mong muốn ở 1 MHz, cần có điện dung khoảng 2,533 pf.Hệ số chất lượng của mạch xấp xỉ 280. Giá trị Q cao này chỉ ra rằng mạch có tính chọn lọc cao, có nghĩa là nó có thể điều chỉnh hiệu quả thành một đài phát thanh cụ thể trong khi từ chối các trạm gần đó gần với tần số.Điều này làm cho mạch phù hợp với các ứng dụng điều chỉnh radio.

Yếu tố Q trong hệ thống lò xo ẩm ướt nhẹ

Hãy tưởng tượng một hệ thống lò xo khối cơ bản được thiết lập trong một phòng thí nghiệm vật lý.Trong thiết lập này, một khối (M) được kết nối với một lò xo với một hằng số lò xo cụ thể (k).Khối lượng có thể di chuyển qua lại dọc theo một bề mặt không ma sát sau khi bị dịch chuyển khỏi vị trí nghỉ ngơi của nó.

Hệ thống bao gồm một khối lượng (m) 0,5 kg, được kết nối với một lò xo với hằng số lò xo (K) là 200 N/m.Hệ số giảm xóc (B) cho hệ thống là 0,1 ns/m, cho thấy khả năng chống chuyển động nhẹ.Khối lượng được dịch chuyển bằng 0,1 m so với vị trí cân bằng của nó, thiết lập các điều kiện ban đầu cho chuyển động của nó.

Đặc điểm dao động

Tần số tự nhiên (ω₀): Tần số tự nhiên hoặc tần số mà hệ thống dao động mà không có bất kỳ giảm xóc nào, có thể được xác định bằng cách sử dụng công thức:

trong đó k là hằng số lò xo và m là khối lượng.

Tỷ lệ giảm xóc (ζ): Tỷ lệ giảm xóc cho chúng ta biết hệ thống chống dao động bao nhiêu.Nó được tính toán theo phương trình:

trong đó B là hệ số giảm xóc.

Tần số ẩm (ωₑ): Nếu hệ thống trải qua giảm xóc, tần số dao động thấp hơn một chút so với tần số tự nhiên.Tần số ẩm được tính toán bởi:

Tính toán tần số và băng thông cộng hưởng

Tần số cộng hưởng (): Đây là tần số mà hệ thống sẽ dao động trong trường hợp không có giảm xóc.Nó liên quan đến tần số tự nhiên, ω₀, bởi:

Băng thông (): Băng thông đo làm thế nào trải ra dải tần số xung quanh tần số cộng hưởng, trong đó hệ thống vẫn dao động với ít nhất một nửa công suất cực đại.Một xấp xỉ cho băng thông là:

trong đó Q là yếu tố chất lượng của hệ thống.

Động lực năng lượng

Năng lượng được lưu trữ vào mùa xuân: năng lượng tiềm năng được lưu trữ vào mùa xuân khi khối lượng ở độ dịch chuyển tối đa (A) được đưa ra bởi:

Năng lượng bị mất mỗi chu kỳ: Mất năng lượng xảy ra do lực giảm xóc.Đối với các hệ thống có giảm xóc ánh sáng, năng lượng bị mất trong một chu kỳ có thể được xấp xỉ như:

Yếu tố chất lượng (q) tính toán

Yếu tố chất lượng, , cho biết hệ thống bị đánh giá thấp như thế nào, với giá trị cao hơn có nghĩa là mất năng lượng ít hơn.Nó có thể được tìm thấy bằng cách sử dụng:

Áp dụng các công thức với các giá trị đã cho

Sử dụng các tham số cho hằng số lò xo và dịch chuyển :

Tần số tự nhiên là:

Tần số cộng hưởng là sau đó:

Đối với hệ số giảm xóc B = 0,1 NS/m:

Với tỷ lệ giảm xóc, tần số bị ẩm trở thành:

Năng lượng bị mất mỗi chu kỳ là:

Thay thế các giá trị cho năng lượng được lưu trữ và năng lượng bị mất:

Vì vậy, trong hệ thống lò xo khối này, hệ số chất lượng khoảng 500,76 cho thấy hệ thống chỉ bị ẩm nhẹ, mất một lượng nhỏ năng lượng mỗi chu kỳ.Nó có sự cộng hưởng mạnh khoảng 3,183 Hz, làm cho nó rất phù hợp cho các thí nghiệm trong đó quan sát các dao động hoặc cộng hưởng lâu dài là rất quan trọng, chẳng hạn như trong các nghiên cứu về hiện tượng cộng hưởng và hiệu ứng giảm xóc.

Tính toán hệ số Q của bộ lọc thông dải trong các hệ thống âm thanh

Chúng tôi đang thiết kế một bộ lọc âm thanh cho một hệ thống âm thanh nổi nhấn mạnh một dải tần số cụ thể khoảng 1000 Hz.Loại bộ lọc này rất hữu ích khi chúng tôi muốn phát ra một số âm thanh nhạc cụ nhất định trong một bản nhạc có thể bị mất trong số các tần số khác.

Tần số trung tâm (): 1000 Hz (tần số chúng tôi muốn làm nổi bật)

Băng thông (): 50 Hz (phạm vi tần số cho phép xung quanh tần số trung tâm, từ 975 Hz đến 1025 Hz)

Để xác định độ sắc nét hoặc độ chọn lọc của bộ lọc, chúng tôi tính toán hệ số Q của nó.Công thức cho yếu tố Q là:

Bây giờ, sử dụng các tham số của chúng tôi:

Cắm chúng vào phương trình:

Một hệ số Q là 20 có nghĩa là bộ lọc có tính chọn lọc cao.Nó chỉ cho phép một dải tần số hẹp gần trung tâm (1000 Hz) đi qua.Đây là lý tưởng cho các tình huống âm thanh mà bạn muốn làm cho một công cụ cụ thể nổi bật, đồng thời giảm thiểu nhiễu từ các tần số bên ngoài dải đó.

Nếu hệ số Q thấp hơn, bộ lọc sẽ cho phép phạm vi tần số rộng hơn, làm cho nó ít chọn lọc hơn.Trong trường hợp đó, âm thanh cụ thể mà bạn đang cố gắng làm nổi bật có thể hòa trộn với các tần số gần đó, làm giảm độ rõ ràng của hiệu ứng.

Phần kết luận

Nghiên cứu về yếu tố Q trên các hệ thống khác nhau cho thấy tầm quan trọng của việc ảnh hưởng đến hiệu suất của các thiết bị điện tử, cơ học và quang học.Nó giúp cải thiện những thứ như điều chỉnh sắc nét trong tần số vô tuyến và làm cho tín hiệu rõ ràng hơn và ổn định hơn về GPS và Viễn thông.Nhìn kỹ vào cách nó tác động đến giảm xóc, dao động và sử dụng năng lượng mang lại những ý tưởng hữu ích để xây dựng các hệ thống tốt hơn.Khi công nghệ tiến về phía trước, biết cách kiểm soát yếu tố Q sẽ tiếp tục quan trọng để thúc đẩy những thứ như giao tiếp vệ tinh, công cụ y tế và thiết bị điện tử hàng ngày, giúp các hệ thống này đáp ứng nhu cầu hiện đại và đẩy giới hạn những gì có thể.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. Hệ số Q được sử dụng để đo lường là gì?

Yếu tố Q, hoặc yếu tố chất lượng, đo lường mức độ hiệu quả của bộ cộng hưởng, như mạch điện hoặc hệ thống cơ học, lưu trữ năng lượng so với năng lượng mà nó mất mỗi chu kỳ.Nó chủ yếu được sử dụng trong các bối cảnh liên quan đến các bộ dao động và mạch cộng hưởng trong đó nó chỉ ra sự giảm xóc của hệ thống.Một yếu tố Q cao hơn biểu thị sự mất năng lượng ít hơn so với năng lượng được lưu trữ, cho thấy đỉnh cộng hưởng sắc nét hơn trong đáp ứng tần số.

2. Hàm giá trị Q là gì?

Chức năng của giá trị Q là cung cấp một số liệu để đánh giá độ sắc nét của đỉnh cộng hưởng của một hệ thống.Nó định lượng tính chọn lọc và ổn định của bộ cộng hưởng, chẳng hạn như trong các bộ lọc, bộ tạo dao động và sâu răng.Giá trị Q cao có nghĩa là thiết bị có thể chọn hoặc từ chối tần số rất gần với tần số cộng hưởng của nó, đặc biệt là trong các ứng dụng như bộ lọc và bộ tạo dao động tần số vô tuyến (RF).

3. Yếu tố Q tốt là gì?

Một yếu tố Q "tốt" phụ thuộc vào ngữ cảnh, thay đổi theo ứng dụng.Đối với các ứng dụng yêu cầu tính chọn lọc cao, chẳng hạn như trong các bộ lọc băng thông hoặc ăng -ten băng hẹp, hệ số Q cao (ví dụ: hàng trăm hoặc hàng ngàn) là mong muốn.Ngược lại, đối với các ứng dụng băng rộng, yếu tố Q thấp hơn, dẫn đến băng thông rộng hơn và phản ứng nhanh hơn, thường có lợi hơn.

4. Yếu tố chất lượng bức xạ Q là gì?

Yếu tố chất lượng bức xạ Q, đặc biệt trong bối cảnh ăng -ten, đo lường hiệu quả của một ăng -ten trong việc phóng xạ năng lượng mà nó nhận được.Nó so sánh năng lượng được lưu trữ trong trường gần xung quanh ăng-ten với năng lượng bức xạ với trường xa.Bức xạ Q thấp hơn cho thấy bức xạ hiệu quả hơn và băng thông rộng hơn, có lợi cho việc truyền một phạm vi tần số rộng hơn.

5. Yếu tố chất lượng trong AC là gì?

Trong các mạch AC, yếu tố chất lượng mô tả mức độ quá mức của bộ dao động hoặc mạch.Nó được tính là tỷ lệ phản ứng của các yếu tố cảm ứng hoặc điện dung so với điện trở trong mạch.Một Q cao hơn trong các mạch AC cho thấy đỉnh cộng hưởng sắc nét hơn, có nghĩa là mạch được chọn lọc nhiều hơn với một phạm vi tần số hẹp xung quanh tần số tự nhiên của nó.

6. Ưu điểm của yếu tố Q là gì?

Ưu điểm của yếu tố Q cao bao gồm cải thiện tính chọn lọc trong phân biệt tần số, độ ổn định cao hơn trong kiểm soát tần số và hiệu quả cao hơn trong bảo tồn năng lượng trong quá trình dao động.Điều này làm cho các thành phần Q cao lý tưởng cho các bộ lọc, bộ dao động và mạch cộng hưởng trong đó kiểm soát tần số chính xác và mất năng lượng tối thiểu là quan trọng.Đối với các ứng dụng tần số rộng hơn, Q thấp hơn có thể có lợi hơn, vì nó cho phép băng thông hoạt động rộng hơn và phản ứng thoáng qua nhanh hơn.
