Bộ vi xử lý so với mạch tích hợp: Các loại, chức năng, ứng dụng và sự khác biệt

Hướng dẫn này là tất cả về bộ vi xử lý và mạch tích hợp (ICS).Nó giải thích chúng là gì, cách họ làm việc và những gì chúng được sử dụng cho.Bạn có thể tìm hiểu về các loại khác nhau, cách chúng được xây dựng, cách chúng được sử dụng trong các thiết bị như điện thoại và máy tính và cách chúng có thể được thay thế hoặc nâng cấp.Nó cũng cho thấy các mặt tốt và xấu của mỗi người và đưa ra các ví dụ thực tế để giúp bạn hiểu rõ hơn.

Danh mục

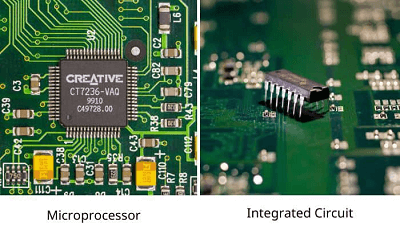

Hình 1. Bộ vi xử lý VS mạch tích hợp

Bộ vi xử lý là gì?

MỘT Bộ vi xử lý là một con chip nhỏ hoạt động như bộ não của máy tính hoặc thiết bị kỹ thuật số.Nó thực hiện các hướng dẫn như làm toán, so sánh các giá trị và kiểm soát các phần khác của hệ thống.Bộ vi xử lý được sử dụng trong máy tính, điện thoại và nhiều thiết bị thông minh.

Họ xử lý nhiều bước theo thứ tự, đọc hướng dẫn, xử lý dữ liệu và đưa ra kết quả.Điều này cho phép họ chạy các chương trình, đáp ứng đầu vào và quản lý các nhiệm vụ một cách nhanh chóng và hiệu quả.

Mặc dù bộ vi xử lý là một loại mạch tích hợp, nhưng nó có một công việc đặc biệt: xử lý nhiều loại hướng dẫn để kiểm soát toàn bộ hệ thống.

Hình 2. Bộ vi xử lý

Mạch tích hợp là gì?

Một mạch tích hợp (IC) là một con chip nhỏ chứa nhiều bộ phận điện tử, chẳng hạn như bóng bán dẫn và điện trở, tất cả được xây dựng trên một bề mặt.Các bộ phận này làm việc cùng nhau để thực hiện một nhiệm vụ cụ thể như lưu trữ dữ liệu, tăng tín hiệu hoặc đưa ra quyết định trong một mạch.

IC có nhiều loại.Một số đơn giản, giống như bộ khuếch đại âm thanh.Những người khác là phức tạp, như các bộ vi xử lý bên trong máy tính.

Mỗi bộ vi xử lý là IC, nhưng không phải IC nào cũng là bộ vi xử lý.ICS có thể thực hiện nhiều công việc khác nhau, trong khi bộ vi xử lý được thiết kế để chạy phần mềm và quản lý các hệ thống.

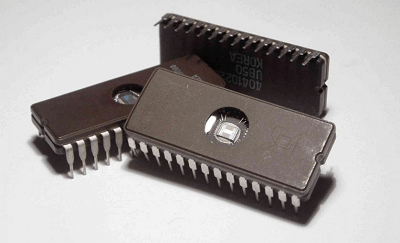

Hình 3. Mạch tích hợp (IC)

Các loại bộ vi xử lý và mạch tích hợp

Các loại vi xử lý

Bộ vi xử lý có các hình thức khác nhau tùy thuộc vào mục đích của chúng:

• Bộ xử lý mục đích chung (GPP)

Bộ xử lý đa năng (GPP) chạy các nhiệm vụ đa dạng trên máy tính để bàn và máy tính xách tay.Chúng hỗ trợ đa nhiệm và tính toán nâng cao bằng cách sử dụng nhiều lõi và bộ nhớ bộ nhớ.

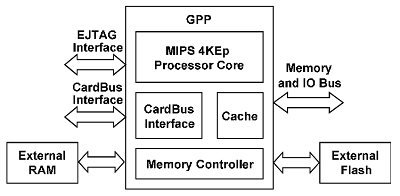

Sơ đồ dưới đây cho thấy cách một bộ xử lý đa năng (GPP) được kết hợp với nhau và cách thức hoạt động của nó với các phần khác.Tại trung tâm là lõi MIPS 4KEP, xử lý các nhiệm vụ xử lý chính.Một bộ nhớ nhỏ có tên là bộ nhớ cache giúp tăng tốc mọi thứ bằng cách lưu trữ dữ liệu mà sử dụng thường xuyên.Một bộ điều khiển bộ nhớ điều khiển luồng dữ liệu giữa bộ xử lý và bộ nhớ ngoài.

RAM bên ngoài được sử dụng làm bộ nhớ làm việc, trong khi bộ nhớ flash lưu trữ dữ liệu vĩnh viễn như các chương trình.Chúng kết nối với bộ xử lý thông qua một xe buýt chung.Bộ xử lý cũng có các kết nối đặc biệt như EJTAG để gỡ lỗi và CardBus để kết nối các thiết bị khác.Thiết lập này cho phép GPP xử lý nhiều tác vụ và làm việc với các loại bộ nhớ và phần cứng khác nhau.

Hình 4. Sơ đồ bộ xử lý đa năng (GPP)

• Bộ vi điều khiển (MCU)

Bộ vi điều khiển (MCU) được sử dụng trong các hệ thống nhúng.Chúng kết hợp một bộ xử lý với bộ nhớ tích hợp và giao diện đầu vào/đầu ra, làm cho chúng trở nên lý tưởng cho các thiết bị nhỏ, tiết kiệm năng lượng.

Sơ đồ dưới đây cho thấy cấu trúc cơ bản của vi điều khiển.Ở trung tâm là Đơn vị vi xử lý (MPU), chạy dữ liệu chương trình và xử lý dữ liệu.Nó kết nối trực tiếp với bộ nhớ và các cổng I/O cho phép nó nói chuyện với những thứ như cảm biến hoặc màn hình.

Bên dưới MPU là các công cụ tích hợp giúp nó hoạt động tốt hơn.Chúng bao gồm bộ định thời, bộ chuyển đổi A/D (biến tín hiệu tương tự thành dữ liệu kỹ thuật số) và các cổng giao tiếp như I/O nối tiếp.Tất cả những thứ này được xây dựng trên một chip duy nhất, làm cho các bộ vi điều khiển nhỏ, hiệu quả và tốt cho các thiết bị như thiết bị hoặc thiết bị thông minh.

Hình 5. Sơ đồ vi điều khiển (MCU)

• Bộ xử lý tín hiệu số (DSP)

Bộ xử lý tín hiệu số (DSP) được điều chỉnh cho các hoạt động thời gian thực như lọc âm thanh, nén dữ liệu và điều chế tín hiệu.

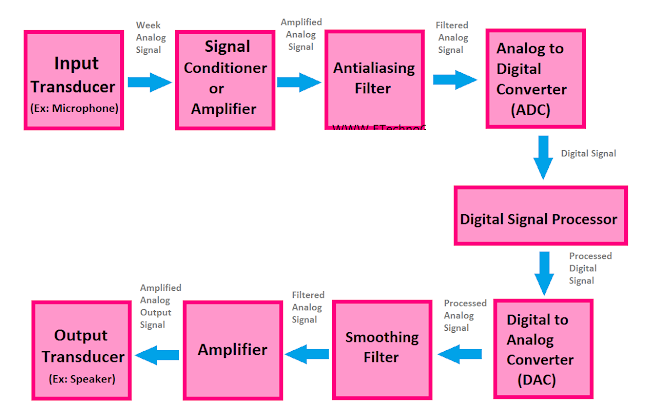

Sơ đồ dưới đây cho thấy cách thức xử lý tín hiệu số (DSP) hoạt động trong hệ thống tín hiệu.Đầu tiên, một thiết bị như micrô biến âm thanh thành tín hiệu tương tự yếu.Tín hiệu này được tăng cường và làm sạch bởi các bộ lọc trước khi nó được chuyển đổi thành dạng kỹ thuật số bằng cách sử dụng ADC (bộ chuyển đổi tương tự sang số).

DSP xử lý dữ liệu kỹ thuật số, điều này có thể bao gồm lọc, tăng cường hoặc nén tín hiệu.Sau đó, một bộ chuyển đổi DAC (bộ chuyển đổi kỹ thuật số sang analog) biến tín hiệu kỹ thuật số trở lại thành analog.Sau đó, nó đã được làm sạch và khuếch đại trước khi đi đến một thiết bị đầu ra như loa.Quá trình này cho phép DSP xử lý dữ liệu âm thanh hoặc tín hiệu kịp thời.

Hình 6. Sơ đồ bộ xử lý tín hiệu số (DSPS)

• Hệ thống trên chip (SOC)

Các bộ xử lý hệ thống trên chip (SOC) không chỉ là CPU mà các mô-đun khác như công cụ đồ họa hoặc giao diện giao tiếp, tất cả đều trên một chip.

Sơ đồ dưới đây cho thấy cách một hệ thống trên chip (SOC) kết hợp nhiều phần thành một chip nhỏ.Nó bao gồm CPU, bộ nhớ, mạch logic và các bộ phận phát thanh hoặc analog để xử lý tín hiệu.Nó cũng có các đầu nối tích hợp cho ăng-ten hoặc cảm biến.

Một số phiên bản có cảm biến MEMS hoặc bộ truyền động cho phép chip cảm nhận được những thứ như chuyển động hoặc áp lực và phản ứng nhanh chóng.Một trình bao bọc thử giúp kiểm tra xem chip có hoạt động chính xác không.Thiết kế nhỏ gọn này mang lại hiệu suất mạnh mẽ và hoàn hảo cho điện thoại thông minh, thiết bị đeo và các thiết bị điện tử hiện đại khác.

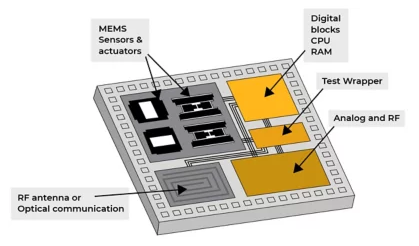

Hình 7. Sơ đồ bộ xử lý hệ thống trên chip (SOC)

Các loại mạch tích hợp

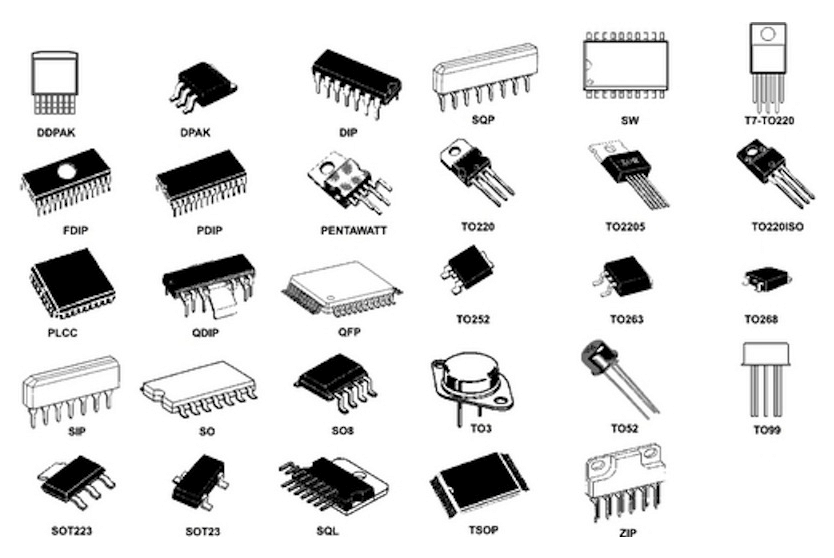

Hình 8. Các loại mạch tích hợp

IC được phân loại dựa trên cách chúng xử lý tín hiệu:

• IC tương tự hoạt động với các tín hiệu liên tục và được tìm thấy trong bộ khuếch đại và bộ điều khiển nguồn.

• IC kỹ thuật số sử dụng logic nhị phân và bao gồm các thành phần như cổng logic và chip bộ nhớ.

• Các IC ký tên hỗn hợp pha trộn cả hai loại, hữu ích cho các ứng dụng như chuyển đổi dữ liệu cảm biến thành tín hiệu kỹ thuật số.

• Power ICS quản lý điện áp và dòng điện để cung cấp năng lượng ổn định.

• ICS dành riêng cho ứng dụng (ASICS) được tùy chỉnh cho các mục đích sử dụng cụ thể như khai thác tiền điện tử hoặc học máy.

• ICSTIC Ngôi nhà Tất cả các thành phần trên một Die Silicon, trong khi các mô -đun MultiChip có chứa một số cái chết trong một gói.

Vai trò chức năng của bộ vi xử lý và mạch tích hợp

Bộ vi xử lý

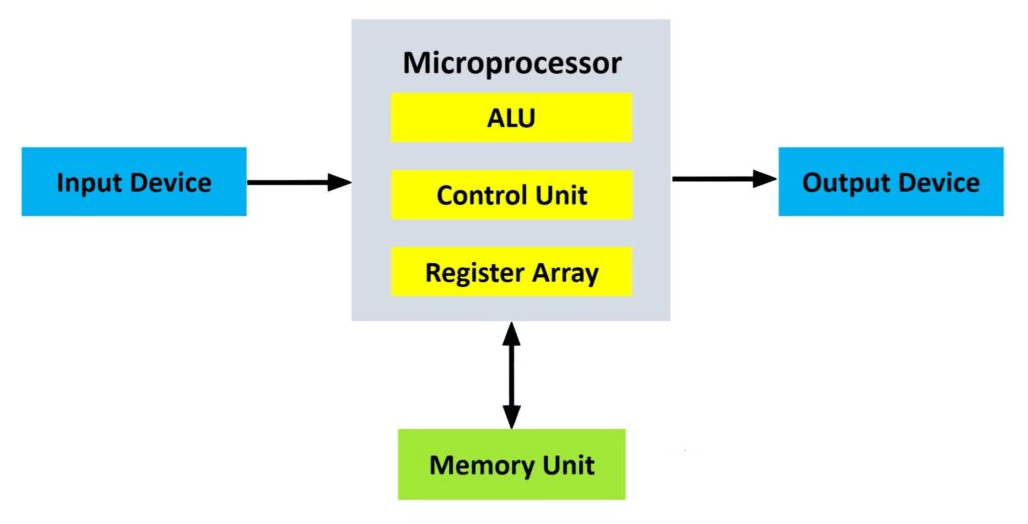

Hình 9. Kiến trúc hệ thống vi xử lý

Bộ vi xử lý là phần chính của hệ thống kỹ thuật số thực hiện các hướng dẫn và xử lý dữ liệu.Bên trong, nó có ba phần chính: đơn vị logic số học (ALU), đơn vị điều khiển và một nhóm các không gian lưu trữ nhanh được gọi là mảng đăng ký.

1. ALU thực hiện các hoạt động toán học và logic cơ bản.

2. Đơn vị điều khiển cho bộ xử lý biết phải làm gì và kiểm soát cách dữ liệu di chuyển giữa các phần.

3. Mảng thanh ghi tạm thời giữ dữ liệu và hướng dẫn để bộ xử lý có thể truy cập chúng nhanh chóng.

Bộ vi xử lý kết nối với các thiết bị đầu vào, thiết bị đầu ra và bộ nhớ:

• Các thiết bị nhập gửi dữ liệu thô đến bộ xử lý.

• Thiết bị đầu ra hiển thị hoặc sử dụng kết quả sau khi xử lý.

• Bộ nhớ lưu trữ cả chương trình và dữ liệu.Bộ xử lý tìm nạp các hướng dẫn và thông tin từ bộ nhớ, xử lý nó và sau đó lưu lại kết quả.

Quá trình này lặp lại trong một chu kỳ: tìm nạp lệnh, giải mã nó và thực hiện nó.Chu kỳ này là cách tất cả các bộ vi xử lý hoạt động.

Mạch tích hợp (IC)

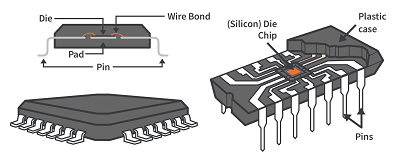

Hình 10. Cấu trúc bên trong mạch tích hợp

Một mạch tích hợp, hoặc IC, là một thiết bị điện tử nhỏ thực hiện một nhiệm vụ cụ thể.Ở trung tâm của nó là một chip silicon (DEN) có chứa các mạch nhỏ được thiết kế cho các chức năng như tín hiệu khuếch đại, tạo thời gian hoặc thực hiện logic đơn giản.

Dây mỏng kết nối chip silicon với các tiếp điểm kim loại, được liên kết với các chân ngoài.Các chân này dính ra khỏi vỏ bảo vệ và kết nối IC với phần còn lại của hệ thống.

Mỗi pin có một vai trò: mang lại tín hiệu, gửi tín hiệu ra hoặc mang nguồn điện.IC phụ thuộc vào cả chất lượng thiết kế nội bộ và sức mạnh của các kết nối vật lý này.

Sau khi được thực hiện, IC thực hiện công việc của mình một cách đáng tin cậy và không cần phải thay đổi hoặc lập trình lại.Điều này làm cho nó trở thành một phần ổn định và quan trọng của nhiều thiết bị điện tử.

Khả năng lập trình của bộ vi xử lý và mạch tích hợp

Bộ vi xử lý

Bộ vi xử lý có khả năng lập trình cao.Họ không có một công việc cố định, họ làm theo hướng dẫn từ phần mềm có thể thay đổi bất cứ lúc nào.Điều này có nghĩa là một bộ vi xử lý có thể kiểm soát nhiều hệ thống khác nhau tùy thuộc vào chương trình mà nó chạy.

Ví dụ, cùng một chip có thể chạy máy giặt ngay hôm nay và trình duyệt web vào ngày mai.Nó viết các chương trình bằng các ngôn ngữ cấp cao, chuyển đổi chúng thành mã máy và tải chúng vào bộ vi xử lý.Khi chương trình được tải, chip tuân theo các hướng dẫn từng bước.

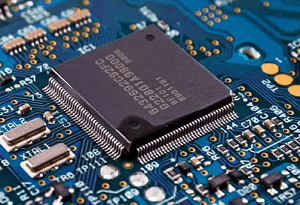

Hình 11. Bảng mạch điện tử với bộ vi xử lý

Bởi vì nó được điều khiển bởi phần mềm, một hành vi của bộ vi xử lý có thể được cập nhật mà không cần chạm vào phần cứng.Các tính năng hoặc cải tiến mới có thể được thêm vào thông qua các bản cập nhật phần mềm.Điều này cũng cho phép cập nhật từ xa, các thiết bị có thể nhận các chương trình mới qua Internet mà không cần phải tách rời.

Trong các hệ thống nơi mọi thứ thường thay đổi như trong robot, nhà máy hoặc máy bay, khả năng lập trình là một lợi thế lớn.Bộ vi xử lý cho phép sửa lỗi, cải thiện hiệu suất hoặc thay đổi cách thức hoạt động của hệ thống, ngay cả sau khi nó được xây dựng.

Nói tóm lại, bộ vi xử lý rất mạnh mẽ vì chúng có thể được lập trình lại nhiều lần, làm cho chúng hữu ích trong nhiều tình huống khác nhau.

Mạch tích hợp (ICS)

Hầu hết các IC không được lập trình.Chúng được xây dựng để thực hiện một công việc cụ thể và công việc đó được xây dựng vĩnh viễn vào chip trong quá trình sản xuất.Ví dụ, một IC có thể luôn điều chỉnh điện áp, trong khi một IC khác có thể luôn thực hiện hàm logic đơn giản.Những con chip này không thể được lập trình lại sau khi chúng được thực hiện.

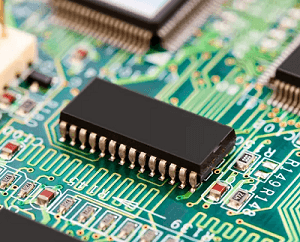

Hình 12. Mạch tích hợp (IC) được hàn trên PCB

Tuy nhiên, có những trường hợp ngoại lệ.Một số IC, như FPGA (mảng cổng lập trình trường) và CPLD (thiết bị logic lập trình phức tạp), có thể được lập trình lại sau khi sản xuất.Nó viết mã đặc biệt để đặt hoặc thay đổi những gì các chip này làm.Các IC có thể lập trình này rất hữu ích để thử nghiệm, phát triển sản phẩm và các hệ thống cần sự linh hoạt nhưng chúng thường đắt hơn và sử dụng nhiều năng lượng hơn.

Ngoài ra còn có bộ vi điều khiển, kết hợp phần cứng cố định với bộ nhớ lập trình.Chúng có thể được cập nhật với phần mềm mới, cung cấp một số tính linh hoạt mà không phức tạp như bộ vi xử lý đầy đủ.Tuy nhiên, hầu hết ICS vẫn là chức năng cố định vì chúng đơn giản, đáng tin cậy và lý tưởng chi phí thấp cho các nhiệm vụ không thay đổi.

Bộ vi xử lý và tùy chọn thay thế IC

Thành phần Kiểu	Nguyên bản Phần	Thay thế hoặc tùy chọn nâng cấp	Ứng dụng Bối cảnh	Cân nhắc
Bộ vi xử lý (PC CPU)	Intel Core i5-7400 (LGA1151)	Intel Core i7-7700 / i7-7700k	Máy tính để bàn PC	Phải Ổ cắm khớp (LGA1151), Cập nhật BIOS, có thể cần làm mát mạnh hơn
Bộ vi xử lý (Máy tính xách tay)	AMD Ryzen 5 2500U (BGA)	Không Thông thường có thể thay thế-dành riêng cho bo mạch chủ	Notebook/máy tính xách tay	Tích hợp vào bo mạch chủ (BGA);Thay thế yêu cầu hoán đổi bảng đầy đủ
Nhúng Vi điều khiển	Atmega328p	Atmega328pb hoặc STM32F030F4	Arduino bảng, dự án sở thích	Flash phần mềm;STM32 yêu cầu làm lại mã, nguồn điện và pinout khác nhau
8 bit Bộ vi xử lý	Intel 8085	100% Thay thế tương thích Chipsame 8085 chip	Di sản Hệ thống công nghiệp	Bỏ qua sự thay thế;Xác minh đồng hồ và điện áp
Điện tử IC logic	74LS00 (Cổng Quad NAND)	74hc00 hoặc 74HCT00 (tương đương CMOS nhanh hơn)	Tổng quan Mạch kỹ thuật số	Kiểm tra Khả năng tương thích điện áp (TTL vs CMOS), giới hạn cung cấp điện
Ký ức IC (EEPROM)	24C02	24C08, 24C16 (công suất cao hơn với cùng một giao thức)	I²C Lưu trữ dữ liệu EEPROM	Như nhau Giao thức I²C;Firmware/Phần mềm phải hỗ trợ mở rộng địa chỉ
Op-amp Ic	LM741	TL081 hoặc OP07	Analog Xử lý tín hiệu	Được cải thiện bù đầu vào và băng thông;Xác minh đường ray điện và pin bồi thường
Quyền lực Bộ điều chỉnh IC	7805 (Bộ điều chỉnh tuyến tính 5V)	LM2940 (giảm giá thấp) hoặc mô-đun điều chỉnh chuyển đổi	Quyền lực Mạch cung cấp	Tốt hơn Hiệu quả với chế độ chuyển đổi;Kiểm tra sự tản nhiệt và pinout
Cảm biến Ic	LM35 (Cảm biến nhiệt độ)	TMP36 hoặc DS18B20 (kỹ thuật số)	Nhiệt độ cảm nhận	TMP36 là tương tự nhưng chính xác hơn;DS18B20 yêu cầu giao thoa kỹ thuật số
Giao diện Ic	Max232	MAX3232 (Tương thích 3V)	RS-232 giao tiếp	MAX3232 Hỗ trợ logic 3V;Bỏ qua cho Max232 nếu chạy ở điện áp thấp hơn
Hệ thống Bộ điều khiển IC	Ite IT8586E (EC/SIO trong máy tính xách tay)	Ite IT8587E (biến thể mô hình, không hoán đổi trực tiếp)	Nhúng Bộ điều khiển (EC) trong máy tính xách tay	Phần mềm phải khớp chính xác;Thường cần lập trình lại hoặc công cụ OEM
Có thể lập trình Logic (PLD)	GAL16V8	CPLD (ví dụ: Xilinx XC9572XL)	Điện tử Thay thế logic	Nhu cầu Thiết kế lại HDL và công cụ mới;Bộ điều hợp phần cứng có thể cần thiết
CPU + Combo bo mạch chủ	Intel Thế hệ thứ 6 (chipset LGA1151, H110)	Intel Thế hệ thứ 10 (chipset LGA1200, B460)	Đầy Nâng cấp nền tảng máy tính để bàn	Yêu cầu Bo mạch chủ mới, bộ nhớ DDR4 và thiết lập đầu nối nguồn mới

Ví dụ về bộ vi xử lý và mạch tích hợp

Bộ vi xử lý và mạch tích hợp (IC) là các bộ phận điện tử nhỏ giúp các thiết bị như máy tính, điện thoại và máy móc hoạt động.Dưới đây là một số ví dụ phổ biến và những gì họ sử dụng cho.

Bộ vi xử lý phổ biến

• Intel Core i7

Đây là một con chip mạnh mẽ được tìm thấy trong nhiều máy tính cá nhân.Nó rất tuyệt cho những thứ như chơi game, chỉnh sửa video và làm công việc cần một máy tính nhanh.

• Cortex-M (như chip STM32)

Những bộ vi điều khiển nhỏ này được sử dụng trong các thiết bị thông minh như máy giặt, máy theo dõi thể dục và thậm chí các công cụ y tế.Chúng rất phổ biến vì họ không sử dụng nhiều năng lượng và có thể làm nhiều công việc khác nhau.

• Chip RISC-V

RISC-V là một loại thiết kế bộ xử lý mà bất cứ ai cũng có thể sử dụng và thay đổi.Nó có nguồn mở, có nghĩa là nó miễn phí sử dụng và có thể xây dựng các phiên bản tùy chỉnh của riêng họ.Nó đã sử dụng rất nhiều trong nghiên cứu và trong các loại điện tử mới.

• Chip cũ: Zilog Z80 và Intel 8086

Những chip cũ hơn đã được sử dụng trong các máy tính sớm.Nhiều người vẫn nghiên cứu chúng ngày nay để tìm hiểu cách các máy tính sử dụng để làm việc và cách chúng được xây dựng.

Mạch tích hợp phổ biến (ICS)

• Bộ hẹn giờ NE555

Chip nhỏ này được sử dụng để giữ thời gian trong một mạch.Nó có thể làm cho đèn nhấp nháy hoặc tạo tiếng bíp âm thanh trong các dự án đơn giản.Nó rất phổ biến cho việc học và xây dựng các thiết bị điện tử nhỏ.

• Các chip logic 7404 và 7400

Những chip này được sử dụng trong các mạch kỹ thuật số cơ bản.7404 được gọi là biến tần và 7400 là một cổng NAND.Chúng giúp máy tính đưa ra quyết định bằng logic (như có/không hoặc đúng/sai).Chúng thường được sử dụng trong các trường học để dạy thiết bị điện tử.

• LM324 op-amp

Chip này giúp làm cho tín hiệu yếu mạnh hơn.Nó được sử dụng trong những thứ như hệ thống âm thanh và mạch cảm biến.Nó rẻ và hoạt động tốt trong nhiều loại dự án.

• Atmega328p (được sử dụng trong bảng Arduino)

Chip này giống như một máy tính nhỏ.Nó có thể đọc các đầu vào (như từ một nút hoặc cảm biến) và điều khiển đầu ra (như bật đèn hoặc động cơ).Nó được sử dụng trong các bảng Arduino, rất tốt cho việc học và tạo ra các tiện ích của riêng bạn.

Ưu điểm và nhược điểm của bộ vi xử lý

Diện mạo	Thuận lợi	Bất lợi
Tốc độ và hiệu suất	Tốc độ xử lý cao;thực hiện hàng triệu đến hàng tỷ hướng dẫn mỗi giây	Tạo ra nhiệt ở tốc độ cao;Cần giải pháp làm mát
Kích thước và tích hợp	Nhỏ và nhẹ do mạch tích hợp	Có thể yêu cầu các thành phần bên ngoài bổ sung (RAM, I/O)
Khả năng lập trình	Dễ dàng lập trình cho các tác vụ khác nhau bằng phần mềm	Phần mềm phải được viết, biên dịch và gỡ lỗi
Tính linh hoạt	Có thể được sử dụng trong các thiết bị khác nhau như PC, điện thoại thông minh, robot, vân vân.	Không tối ưu cho các nhiệm vụ kiểm soát đơn giản;Quá mức cần thiết cho cơ bản ứng dụng
Hiệu quả năng lượng	Bộ xử lý hiện đại cung cấp hiệu quả năng lượng tốt	Các mô hình hiệu suất cao vẫn có thể tiêu thụ năng lượng
Trị giá	Kinh tế trong sản xuất hàng loạt;Giảm số lượng thành phần	Chi phí thiết kế và phát triển ban đầu cao
Độ tin cậy	Các thành phần trạng thái rắn có tuổi thọ hoạt động lâu dài	Dễ bị tổn thương điện và ứng suất nhiệt
Chức năng	Có thể thực hiện các thuật toán phức tạp và đa nhiệm hiệu quả	Không thể xử lý các tín hiệu tương tự trực tiếp;Cần ADC
Xử lý dữ liệu	Hỗ trợ thao tác dữ liệu phức tạp, đa nhiệm và số học hoạt động	Kích thước từ/dữ liệu hạn chế trong các mô hình cấp thấp hơn (ví dụ: 8 bit hoặc 16 bit)
Khả năng mở rộng	Hỗ trợ nâng cấp hệ thống (ví dụ: Multicore, Mở rộng bộ đệm)	Các mô hình cũ trở nên lỗi thời nhanh chóng;Đóng góp cho điện tử rác thải
Bảo vệ	Có thể chạy các hệ thống an toàn với phần mềm phù hợp	Dễ bị tấn công hack, phần mềm độc hại và kênh phụ mà không bảo vệ

Ưu điểm và nhược điểm của các mạch tích hợp

Diện mạo	Thuận lợi	Bất lợi
Kích cỡ và trọng lượng	Vô cùng Nhỏ và nhẹ do mật độ thành phần cao	Khó để xử lý mà không có công cụ thích hợp;mong manh khi tiếp xúc với căng thẳng về thể chất
Quyền lực Sự tiêu thụ	Tiêu thụ Công suất rất thấp, lý tưởng cho các thiết bị chạy bằng pin và di động	Không thể Xử lý tải công suất cao;không phù hợp với các ứng dụng hiện tại cao
Hiệu suất và tốc độ	Tốc độ cao Hoạt động với độ trễ tối thiểu và khả năng chuyển đổi nhanh	Hiệu suất được cố định;không thể dễ dàng sửa đổi sau khi sản xuất
Trị giá (Sản xuất hàng loạt)	Rất Hiệu quả về chi phí cho sản xuất khối lượng lớn do chế tạo hàng loạt	Đắt để thiết kế và sản xuất với số lượng nhỏ
Độ tin cậy	Ít hơn các khớp hàn và kết nối làm giảm khả năng cơ học hoặc Lỗi điện	Nhạy cảm đến tĩnh điện (ESD) và nhiệt độ cực đoan
Tích hợp	Có thể tích hợp hàng ngàn đến hàng tỷ bóng bán dẫn cùng với các điện trở và tụ điện	Không thể Bao gồm các thành phần lớn như cuộn cảm hoặc tụ điện có dung lượng cao
BẢO TRÌ	Đơn giản Để thay thế toàn bộ đơn vị, giảm độ phức tạp sửa chữa	Không thể được sửa chữa ở cấp độ thành phần;toàn bộ chip phải được thay thế nếu bị lỗi
Điện áp Hoạt động	Thích hợp Đối với hoạt động điện áp thấp, tăng cường sự an toàn và hiệu quả	Không thể Hoạt động ở điện áp cao do cách nhiệt và giới hạn vật liệu
Linh hoạt	Đã sử dụng trên một loạt các ứng dụng tín hiệu kỹ thuật số, analog và hỗn hợp	Đã sửa Cấu hình, chức năng không thể thay đổi sau khi được sản xuất
Độ bền	Cao Độ chính xác và độ lặp lại trong sản xuất hàng loạt đảm bảo tính nhất quán	Nhạy cảm làm hỏng độ ẩm, xả tĩnh và quá nóng

Các ứng dụng của bộ vi xử lý và mạch tích hợp

Bộ vi xử lý

1. Máy tính và thiết bị di động

Trong máy tính và thiết bị di động, bộ vi xử lý đóng vai trò là động cơ cốt lõi chạy các hệ điều hành và ứng dụng.Họ xử lý mọi thứ từ đầu vào cơ bản đến đa nhiệm phức tạp, cho phép duyệt Internet, chạy phần mềm, phát trực tuyến video và sử dụng các ứng dụng di động.Tốc độ và hiệu quả của một thiết bị phần lớn phụ thuộc vào sức mạnh của bộ vi xử lý của nó.

2. Hệ thống nhúng

Bộ vi xử lý được sử dụng rộng rãi trong các hệ thống điện toán chuyên dụng nhúng thực hiện các chức năng chuyên dụng trong các máy lớn hơn.Trong các thiết bị hàng ngày như máy bán hàng tự động, lò vi sóng và bộ điều nhiệt thông minh, bộ vi xử lý quản lý logic điều khiển và tự động hóa các hoạt động.Vai trò của họ là đảm bảo các phản ứng chính xác và kịp thời đối với đầu vào và thay đổi môi trường.

3. Thiết bị công nghiệp

Trong các thiết lập công nghiệp, bộ vi xử lý được sử dụng để tự động hóa và kiểm soát.Chúng được nhúng trong các bộ điều khiển logic có thể lập trình (PLC), cánh tay robot và logger dữ liệu.Các bộ xử lý này giám sát và kiểm soát các quy trình sản xuất, xử lý việc thu thập dữ liệu và thực hiện các hướng dẫn duy trì sự an toàn, hiệu quả và tính nhất quán trên sàn nhà máy.

4. Hệ thống ô tô

Xe hiện đại phụ thuộc rất nhiều vào bộ vi xử lý để kiểm soát các hệ thống con khác nhau.Từ các đơn vị điều khiển động cơ (ECU) quản lý phun nhiên liệu và phát thải đến các hệ thống hỗ trợ người lái tiên tiến (ADA) hỗ trợ việc giữ làn đường và tránh va chạm, bộ vi xử lý là trung tâm của hiệu suất và sự an toàn của ô tô.Chúng cũng cung cấp năng lượng cho các hệ thống thông tin giải trí, các công cụ điều hướng và các tính năng kiểm soát khí hậu.

5. Thiết bị giao tiếp

Cơ sở hạ tầng truyền thông phụ thuộc vào bộ vi xử lý để quản lý truyền dữ liệu và xử lý tín hiệu.Các thiết bị như bộ định tuyến, modem và trạm cơ sở di động sử dụng bộ vi xử lý để định tuyến thông tin hiệu quả, duy trì sự ổn định của mạng và hỗ trợ giao tiếp không dây và có dây.Các bộ xử lý này cho phép trao đổi dữ liệu nhanh, an toàn và đáng tin cậy.

6. Thiết bị y tế

Trong lĩnh vực y tế, bộ vi xử lý các công cụ chẩn đoán điện, hệ thống giám sát và thiết bị hình ảnh.Các thiết bị như máy ECG, màn hình huyết áp, máy quét MRI và thiết bị siêu âm dựa vào bộ vi xử lý để xử lý dữ liệu nhanh chóng và cung cấp các bài đọc chính xác.Tích hợp của họ cải thiện cả an toàn cho bệnh nhân và hiệu quả của các phương pháp điều trị lâm sàng.

Mạch tích hợp (ICS)

1. ICS kỹ thuật số

IC kỹ thuật số hoạt động bằng cách sử dụng logic nhị phân (0s và 1s) và rất quan trọng đối với các thiết bị điện tử kỹ thuật số.Chúng bao gồm các bộ vi điều khiển, chip bộ nhớ (như RAM và ROM) và cổng logic.Được tìm thấy trong tất cả mọi thứ, từ điện thoại thông minh và máy tính xách tay đến máy giặt và máy tính, IC kỹ thuật số thực hiện các tác vụ như lưu trữ dữ liệu, xử lý tín hiệu và thực thi logic kiểm soát.

2. ICS tương tự

IC tương tự xử lý các tín hiệu điện liên tục và được sử dụng trong các ứng dụng trong đó biến đổi tín hiệu là quan trọng.Chúng được sử dụng trong khuếch đại âm thanh, xử lý tín hiệu cảm biến và điều chỉnh điện áp.Ví dụ, IC tương tự trong hệ thống âm thanh điều chỉnh âm lượng và âm, trong khi trong cảm biến nhiệt độ, chúng chuyển đổi đầu vào môi trường thành các đầu ra có thể đọc được.

3. Các IC ký tên hỗn hợp

Các IC có tín hiệu hỗn hợp kết hợp các chức năng tương tự và kỹ thuật số trên một chip duy nhất, làm cho chúng trở nên lý tưởng để thu hẹp khoảng cách giữa đầu vào vật lý và hệ thống kỹ thuật số.Chúng được sử dụng rộng rãi trong các thiết bị yêu cầu chuyển đổi tương tự sang kỹ thuật số hoặc kỹ thuật số, như điện thoại thông minh, mô-đun giao tiếp không dây và giao diện màn hình cảm ứng.

4. Power ICS

Power IC được thiết kế để quản lý phân phối và điều chỉnh năng lượng điện trong một hệ thống.Chúng được sử dụng trong điện thoại thông minh, xe điện, bộ sạc pin và hệ thống năng lượng tái tạo để đảm bảo chuyển đổi năng lượng và quản lý pin hiệu quả.Bằng cách tối ưu hóa việc sử dụng năng lượng, IC công suất cải thiện tuổi thọ và an toàn của các thiết bị điện tử.

5. ICS đặc thù IoT

Các thiết bị Internet of Things (IoT) thường sử dụng các IC chuyên dụng tích hợp cảm biến, xử lý dữ liệu và giao tiếp không dây vào một hình thức nhỏ gọn.Những chip tất cả trong một được tìm thấy trong các thiết bị nhà thông minh, màn hình sức khỏe có thể đeo, cảm biến nông nghiệp và hệ thống tự động hóa công nghiệp.Khả năng hoạt động của họ trên công suất thấp trong khi cung cấp kết nối làm cho chúng quan trọng đối với sự phát triển của hệ sinh thái IoT.

Phần kết luận

Bộ vi xử lý và IC là những phần nhỏ nhưng mạnh mẽ làm cho các thiết bị điện tử hoạt động.Bộ vi xử lý có thể chạy nhiều tác vụ khác nhau vì chúng làm theo các hướng dẫn phần mềm, điều này làm cho chúng hữu ích trong máy tính, máy móc và thiết bị thông minh.IC được xây dựng để thực hiện một công việc thực sự tốt, như khuếch đại âm thanh hoặc lưu trữ bộ nhớ và được tìm thấy trong tất cả các loại thiết bị điện tử.Trong khi các bộ vi xử lý linh hoạt và có thể được lập trình lại, hầu hết các IC đều cố định và đơn giản hơn.Cùng nhau, chúng giúp cung cấp năng lượng cho mọi thứ, từ các thiết bị gia đình đến máy công nghiệp, mỗi người đóng vai trò quan trọng tùy thuộc vào những gì thiết bị cần làm.
