Cấu trúc khung GSM

Trong GSM (Hệ thống toàn cầu cho truyền thông di động), thời gian được chia thành các đơn vị gọi là "thời kỳ bùng nổ", mỗi đơn vị kéo dài khoảng 0,577 mili giây.Khung GSM bao gồm tám giai đoạn nổ, tổng cộng 4,615 mili giây và tổ chức các loại kênh khác nhau xử lý giọng nói, dữ liệu và kiểm soát mạng.Mỗi khoảng thời gian nổ tương ứng với một kênh vật lý mang thông tin bằng giọng nói, dữ liệu hoặc báo hiệu.Các kênh này giúp mạng quản lý hiệu quả giao tiếp giữa điện thoại và mạng.Cấu trúc khung phức tạp của nó, tốt để quản lý các tín hiệu và dữ liệu được gửi giữa điện thoại và tháp mạng.Bài viết này xem xét các chi tiết của cấu trúc khung GSM, phá vỡ các phần của nó như đa khung, SuperFrame, HyperFrame và các dải tần số mà nó sử dụng.Bằng cách giải thích các thành phần này, chúng tôi mong muốn cho thấy cách GSM làm cho giao tiếp trơn tru, an toàn và đáng tin cậy.

Danh mục

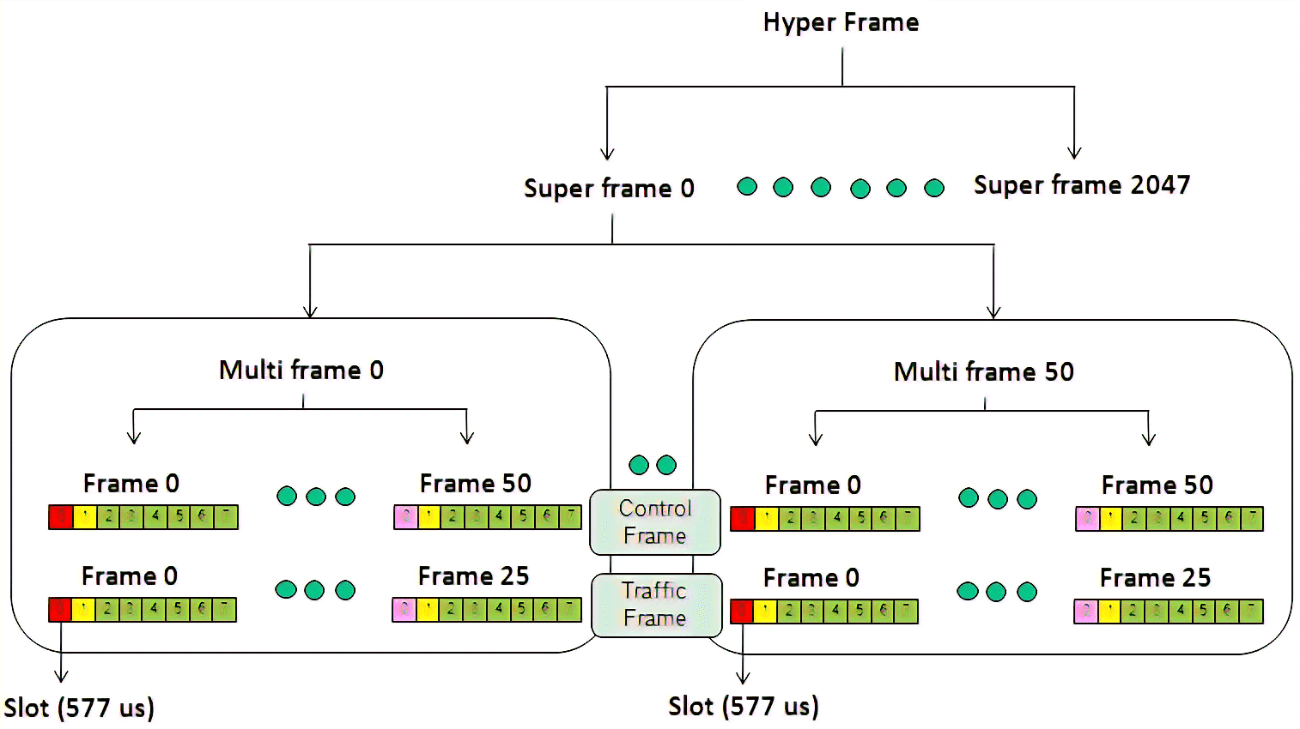

Hình 1: Hệ thống phân cấp khung GSM

GSM Multiframe

Trong hệ thống GSM, các khung được nhóm thành các cấu trúc gọi là đa khung.Các khung hình này giúp giữ thời gian trơn tru, phân bổ tài nguyên tốt và đảm bảo mọi thứ vẫn đồng bộ hóa trên mạng.Multifames cho phép hệ thống xử lý các tín hiệu lưu lượng người dùng và kiểm soát, đảm bảo chất lượng dịch vụ tốt trong khi quản lý băng thông mạng giới hạn.Có hai loại đa năng chính trong GSM: Multiframes và điều khiển đa khung điều khiển.

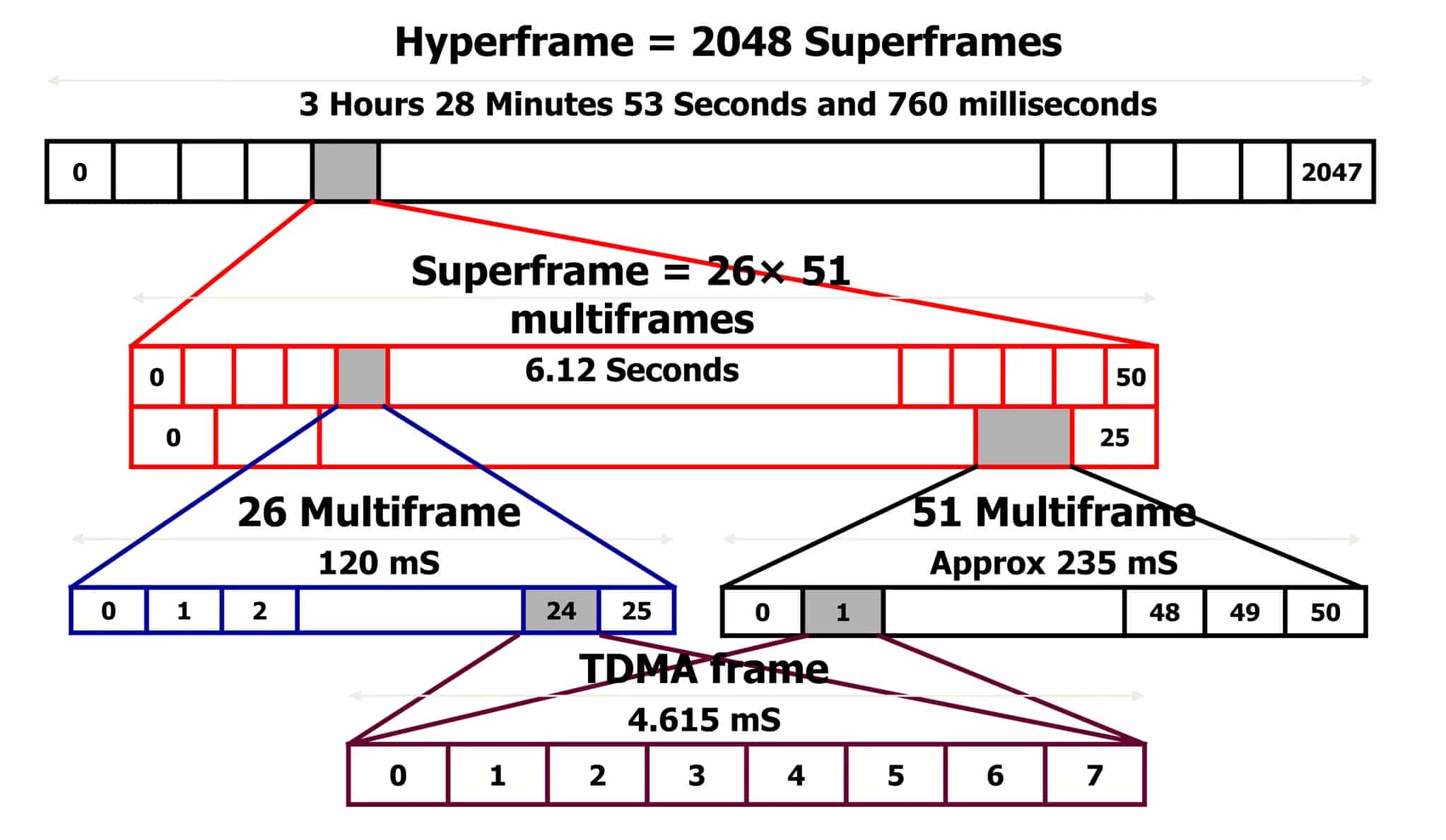

Hình 2: GSM Multiframe

Khung lượng giao thông

Một đa khung giao thông có 26 khoảng thời gian bùng nổ trên 120 mili giây.Những vụ nổ này là đơn vị thời gian được sử dụng để gửi giọng nói và dữ liệu.Hầu hết 26 vụ nổ được sử dụng cho lưu lượng người dùng (giọng nói và dữ liệu), cho phép hệ thống tiếp tục liên lạc mà không bị gián đoạn.Tuy nhiên, không phải tất cả các vụ nổ đều dành cho dữ liệu người dùng.

Hai trong số 26 vụ nổ được dành cho các nhiệm vụ mạng.Một vụ nổ là cho Kênh điều khiển liên kết chậm (SACCH), gửi thông tin điều khiển quan trọng, như cường độ tín hiệu, điều chỉnh thời gian và điều khiển điện, từ điện thoại đến mạng.Sacch rất quan trọng để giữ cho kết nối ổn định và hoạt động tốt.

Sự bùng nổ dành riêng thứ hai là một thời gian nhàn rỗi, nơi không có dữ liệu được gửi.Thời gian nhàn rỗi này giúp mạng duy trì đồng bộ và ngăn ngừa tắc nghẽn.Nó cũng hoạt động như một bộ đệm để giảm cơ hội đụng độ tín hiệu hoặc nhiễu giữa các truyền khác nhau.

Những vụ nổ kiểm soát dành riêng này giúp giữ cho mạng GSM hiệu quả và đáng tin cậy.Không có họ, mạng sẽ đấu tranh để xử lý những thay đổi liên tục về cường độ tín hiệu và các yếu tố khác.

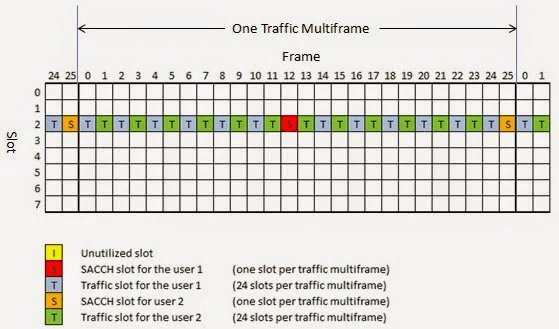

Hình 3: Multiframe

Kiểm soát đa khung

Không giống như Multiframe lưu lượng truy cập, đa khung điều khiển chủ yếu được sử dụng để quản lý mạng, không phải lưu lượng người dùng.Nó có 51 giai đoạn nổ trên 235,4 mili giây, làm cho nó dài hơn so với đa khung giao thông.Cấu trúc này giúp mạng chạy trơn tru và đảm bảo các thiết bị có thể giao tiếp với hệ thống đúng cách.

Khung đa điều khiển hoạt động trên tần số Beacon, một tần số đặc biệt được sử dụng để gửi thông tin mạng quan trọng.Nó chứa các kênh như vỡ tần số (FCB) và kênh điều khiển phát sóng (BCH).

Các FCB Giúp các thiết bị di động vẫn đồng bộ với thời gian và tần suất của mạng.Điều này rất quan trọng để tránh can thiệp hoặc bỏ cuộc gọi.Các BCH Gửi thông tin hệ thống đến các thiết bị, chẳng hạn như mã vị trí và tham số mạng, giúp điện thoại kết nối và di chuyển giữa các khu vực mạng.

Cùng nhau, các kênh này trong đa khung điều khiển đảm bảo tất cả các thiết bị vẫn đồng bộ với mạng và có thông tin cần thiết để duy trì kết nối mạnh mẽ, ngay cả khi điều kiện thay đổi.Điều này cho phép người dùng di chuyển giữa các khu vực mạng khác nhau trong khi vẫn kết nối.

Hình 4: Kiểm soát đa khung

Superframe GSM

Trong mạng GSM (Hệ thống toàn cầu cho truyền thông di động), Superframe giúp tổ chức và đồng bộ hóa giao tiếp.Đó là một đơn vị nhóm cùng nhau nhiều khung hình, cải thiện cách mạng chạy.Một SuperFrame bao gồm 51 đa khung lưu lượng hoặc 26 điều khiển đa khung, kéo dài 6,12 giây.Cấu trúc này đảm bảo rằng thông tin chảy mượt mà và theo thứ tự.

SuperFrame giúp phối hợp cả dữ liệu người dùng (như cuộc gọi, tin nhắn và internet) và tín hiệu điều khiển (như thiết lập cuộc gọi và quản lý mạng).Bằng cách tổ chức chúng thành một siêu khung, hệ thống GSM giữ mọi thứ đồng bộ, cho phép truyền dữ liệu hiệu quả và truyền tín hiệu điều khiển.

Không có nó, giao tiếp có thể trở nên vô tổ chức, gây ra các cuộc gọi hoặc chậm trễ.Superframe đảm bảo rằng tất cả các chức năng mạng đều theo nhịp điệu ổn định, ngăn ngừa sự gián đoạn.Thời lượng 6,12 giây cố định cũng giúp các nhà khai thác mạng lập kế hoạch tài nguyên một cách hiệu quả và duy trì dịch vụ trơn tru.

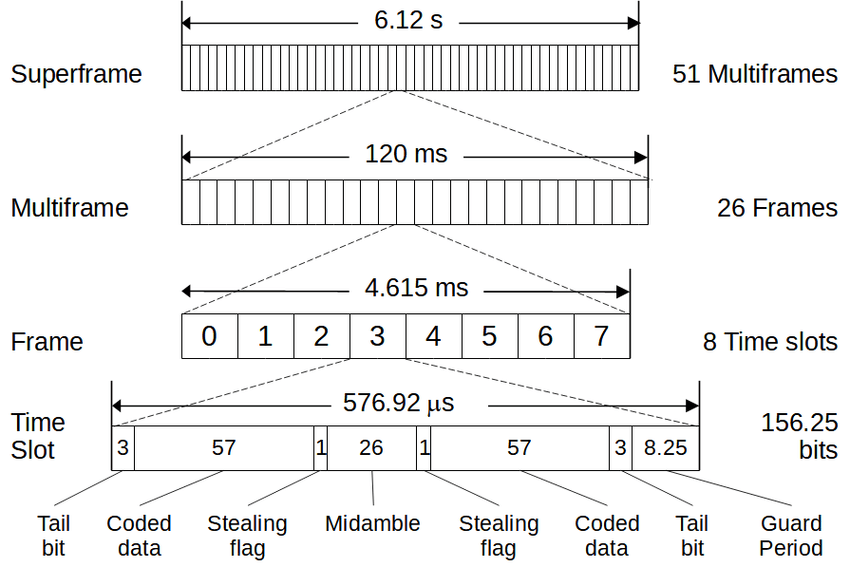

Hình 5: Superframe GSM

GSM HYPERFRAME

Trong cấu trúc của GSM (Hệ thống toàn cầu cho truyền thông di động), HYPERFRAME là đơn vị thời gian lớn nhất.Nó được tạo thành từ 2.048 Superframes và kéo dài khoảng 3 giờ, 28 phút và 53,76 giây.HYPERFRAME là một phần chính trong cách mạng GSM giữ cho mọi thứ hoạt động trơn tru, giúp các tác vụ quan trọng như nhảy tần và mã hóa để giữ liên lạc an toàn và đáng tin cậy.

Tần số nhảy

HYPERFRAME giúp nhảy tần số, một phương pháp được sử dụng để cải thiện chất lượng tín hiệu và giảm nhiễu.Kỹ thuật này liên quan đến việc thay đổi tần số giao tiếp thường xuyên để các tín hiệu don don ở trên một tần số quá lâu.Điều này làm giảm cơ hội can thiệp và làm cho giao tiếp đáng tin cậy hơn.Thời gian được cung cấp bởi HYPERFRAME đảm bảo rằng các tần số thay đổi theo mô hình thông thường và cũng giúp ngăn chặn sự nghe lén.

Mã hóa và bảo mật

HYPERFRAME đóng một vai trò quan trọng trong mã hóa GSM, bảo vệ dữ liệu truyền thông khỏi được truy cập bởi những người trái phép.HYPERFRAME giúp giữ thời gian của dữ liệu được mã hóa đồng bộ, để mã hóa có thể hoạt động đúng trong các cuộc hội thoại dài hoặc các phiên dữ liệu.Nếu thời gian tắt, nó có thể làm suy yếu bảo mật, vì vậy thời gian ổn định của HyperFrame là rất tốt để duy trì quyền riêng tư.

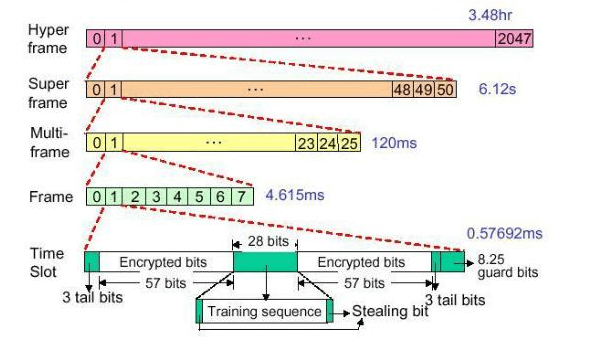

Hình 6: GSM Hyperframe

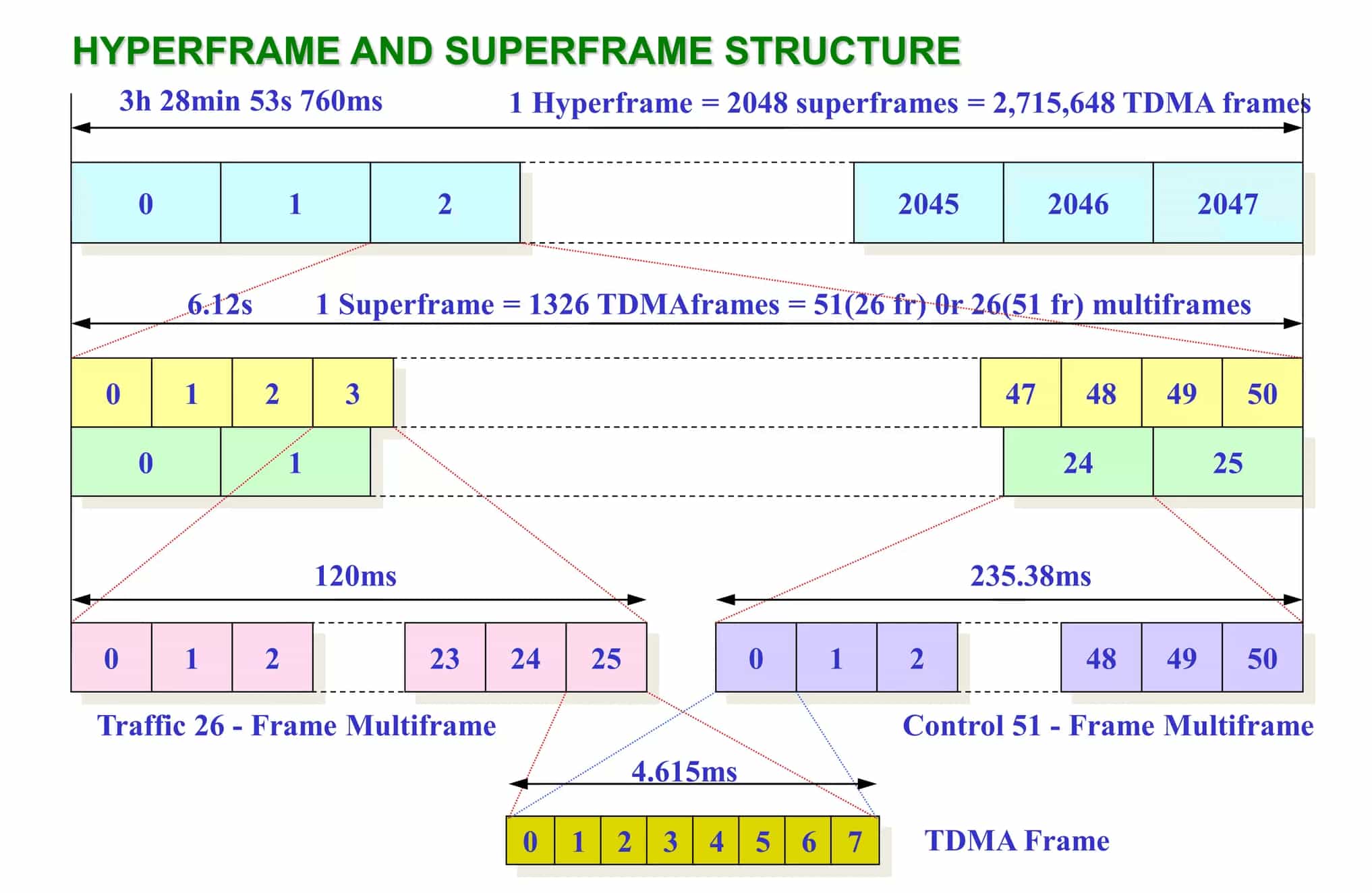

Hình 7: Các chu kỳ giao diện GSM

Các dải tần GSM

Hệ thống	Ban nhạc	Đường lên (MHz)	Đường xuống (MHz)	Phạm vi số kênh
GSM-850	Ban nhạc 5	824 - 849	869 - 894	128 - 251
GSM-900	Ban nhạc 8	890 - 915	935 - 960	1 - 124
DCS-1800	Ban nhạc 3	1710 - 1785	1805 - 1880	512 - 885
PCS-1900	Ban nhạc 2	1850 - 1910	1930 - 1990	512 - 810
GSM-400	Ban nhạc 14/15	450 - 480	450 - 480	259 - 293/306 - 340
GSM-480	Ban nhạc 14	479 - 492	504 - 517	306 - 340
GSM-700	Ban nhạc 12/13/14	703 - 748	758 - 803	512 - 810
GSM-850 (ext.)	Ban nhạc 26	814 - 849	859 - 894	128 - 251
GSM-R	Ban nhạc 900	876 - 915	921 - 960	955 - 1023
ER-GSM	Ban nhạc 900 ext.	880 - 915	925 - 960	0 - 124

Các ứng dụng của cấu trúc khung GSM

Gọi xử lý

GSM tổ chức các khung hình của mình để quản lý nhiều cuộc gọi thoại cùng một lúc bằng cách gán các khe và tần số thời gian khác nhau cho mỗi người dùng.Đối với mỗi cuộc gọi, các khe thời gian cụ thể được phân bổ trong một khung, cho phép một số người dùng chia sẻ cùng một phổ tần số mà không cần nhiễu.Phương pháp này, được gọi là ghép kênh phân chia thời gian, giúp mạng xử lý một khối lượng lớn các cuộc gọi trong khi duy trì các kết nối rõ ràng và không bị gián đoạn.

Truyền SMS

Tin nhắn văn bản, hoặc SMS, được gửi qua mạng GSM bằng cách sử dụng các khung điều khiển.Các khung này đặt các khe thời gian cụ thể cho SMS, đảm bảo tin nhắn được gửi kịp thời ngay cả khi lưu lượng thoại cao.Bằng cách bảo lưu các vị trí cho SMS trong kênh điều khiển, mạng đảm bảo truyền tin nhắn đáng tin cậy và hiệu quả mà không làm gián đoạn các cuộc gọi đang diễn ra.

Quản lý di động

Tính năng của GSM là khả năng quản lý chuyển động của người dùng khi mọi người di chuyển giữa các tháp di động khác nhau.Khi người dùng di chuyển, mạng sử dụng các khung điều khiển để xử lý việc chuyển đổi các cuộc gọi hoặc phiên dữ liệu đang diễn ra sang trạm gốc mới.Quá trình này, được gọi là bàn giao, được định thời chính xác để ngăn chặn các cuộc gọi bị bỏ rơi, cho phép người dùng di chuyển trên các khu vực bảo hiểm mà không bị gián đoạn trong dịch vụ.

Giao thức bảo mật

Bảo mật trong GSM được gắn chặt với cấu trúc khung của nó.HYPERFRAME đóng một vai trò quan trọng trong việc duy trì các giao tiếp an toàn bằng cách đặt lại định kỳ các khóa mã hóa và giải mã.Bằng cách cập nhật các khóa này đồng bộ với chu kỳ HyperFrame, mạng đảm bảo rằng các cuộc gọi và dữ liệu thoại vẫn được bảo vệ khỏi truy cập trái phép, giảm thiểu rủi ro đánh chặn.

Phần kết luận

Cấu trúc khung GSM cho thấy kỹ thuật tiên tiến đằng sau giao tiếp di động toàn cầu.Bằng cách tổ chức các khung, đa khung, SuperFrames và HyperFrames, GSM xử lý hiệu quả và đồng bộ hóa cả dữ liệu và giọng nói trên mạng của nó.Cấu trúc này không chỉ đảm bảo giao tiếp suôn sẻ mà còn tăng cường bảo mật với các phương pháp như nhảy tần và mã hóa.Cách GSM quản lý các dải tần số khác nhau cho thấy sự linh hoạt của nó để hoạt động trong các môi trường khác nhau trên khắp thế giới.Hiểu cách các thành phần này hoạt động giúp giải thích sự phức tạp của công nghệ di động và làm nổi bật tầm quan trọng của GSM trong viễn thông hiện đại.Khi công nghệ phát triển và nhu cầu mạng tăng lên, các ý tưởng cơ bản trong cấu trúc khung GSM sẽ tiếp tục định hình các hệ thống truyền thông di động trong tương lai.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. Cấu trúc kênh của GSM là gì?

Hệ thống toàn cầu cho Truyền thông di động (GSM) sử dụng kết hợp Truy cập đa tần số (FDMA) và Truy cập nhiều thời gian (TDMA) cho cấu trúc kênh.Trong FDMA, toàn bộ phổ tần số có sẵn cho GSM được chia thành 124 tần số sóng mang cách nhau 200 kHz.Mỗi tần số này sau đó được chia thêm bằng TDMA, trong đó mỗi kênh tần số được chia thành tám khe thời gian.Mỗi khe thời gian đại diện cho một kênh khác nhau được sử dụng bởi một người dùng khác nhau.Cấu trúc này cho phép nhiều người dùng chia sẻ cùng một tần số mà không cần can thiệp bằng cách phân bổ các khe thời gian cụ thể cho các tín hiệu của họ.

2. Sự khác biệt của GSM và LTE là gì?

GSM (2G) và LTE (tiến hóa dài hạn, được gọi là 4G) khác nhau về công nghệ, tốc độ và chức năng:

Công nghệ: GSM sử dụng kết hợp FDMA và TDMA.LTE sử dụng đa phương tiện truyền thông tần số trực giao (OFDMA) cho đường xuống và phân chia tần số vận chuyển đơn (SC-FDMA) cho đường lên.

Tốc độ: LTE cung cấp tốc độ dữ liệu cao hơn, với tốc độ tải xuống cao nhất lên tới 300 Mbps và tốc độ tải lên 75 Mbps, so với tốc độ dữ liệu tối đa của GSM là khoảng 114 kbps.

Kiến trúc mạng: GSM là một hệ thống chuyển mạch mạch xử lý giọng nói và dữ liệu riêng biệt.LTE hoàn toàn chuyển đổi gói và có khả năng xử lý giọng nói và dữ liệu trên cùng một mạng dựa trên giao thức Internet (IP), tăng hiệu quả.

Độ trễ: Mạng LTE có độ trễ thấp hơn so với GSM, nâng cao trải nghiệm cho các ứng dụng yêu cầu truyền dữ liệu thời gian thực, như chơi game trực tuyến hoặc hội nghị video.

3. Định dạng của GSM là gì?

GSM sử dụng định dạng dữ liệu đóng gói giọng nói vào các gói dữ liệu để truyền qua tín hiệu kỹ thuật số.Mỗi khung GSM bao gồm 8 khe thời gian và mỗi khe chứa một loạt dữ liệu.Định dạng dữ liệu tiêu chuẩn cho thông báo GSM bao gồm thông tin đồng bộ hóa, dữ liệu mã hóa và dữ liệu người dùng, tạo điều kiện giao tiếp giữa mạng và thiết bị di động.Định dạng này đảm bảo sử dụng hiệu quả phổ và đồng bộ hóa truy cập nhiều người dùng.

4. 5G có sử dụng GSM không?

Không, công nghệ 5G không sử dụng GSM.5G được xây dựng trên các tần số vô tuyến mới và kiến ​​trúc mạng mới được thiết kế để cải thiện tốc độ, công suất và độ trễ so với các thế hệ di động trước đó.Nó sử dụng các công nghệ như MIMO Massive, Beamforming và các công nghệ truy cập tiên tiến hơn, khác với hệ thống dựa trên FDMA/TDMA GSM.

5. GSM Analog hay Digital?

GSM là một công nghệ di động kỹ thuật số.Nó số hóa và nén dữ liệu, sau đó gửi nó xuống một kênh với hai luồng dữ liệu người dùng khác, mỗi luồng trong khe thời gian riêng của nó.GSM được thiết kế để thay thế các mạng thế hệ đầu tiên tương tự cũ hơn (1G), do đó cung cấp bảo mật dữ liệu tốt hơn, truyền giọng nói chất lượng cao hơn và hỗ trợ cho tin nhắn văn bản và dịch vụ dữ liệu.
