Bộ tạo chức năng giải thích

Trong điện tử, việc có được mọi thứ đúng là rất quan trọng và các trình tạo chức năng giúp bạn làm điều đó.Các công cụ linh hoạt này là một công cụ bắt buộc để tạo ra các dạng sóng khác nhau, đó là các mẫu tín hiệu điện mà bạn có thể sử dụng để kiểm tra, phân tích và tinh chỉnh các mạch điện tử.Cho dù bạn làm việc trên một dự án âm thanh đơn giản hoặc phát triển các hệ thống truyền thông nâng cao, việc biết cách các trình tạo chức năng hoạt động rất hữu ích để đảm bảo các thiết kế của bạn hoạt động như mong đợi.Bài viết này sẽ đưa bạn qua các loại dạng sóng khác nhau mà các trình tạo chức năng có thể tạo ra, các loại trình tạo chức năng khác nhau có sẵn và sử dụng của chúng trên các ngành công nghiệp khác nhau.Cuối cùng, bạn sẽ hiểu rõ hơn về cách chọn công cụ phù hợp cho các nhu cầu cụ thể của bạn.

Danh mục

Hình 1: Khả năng tạo chức năng

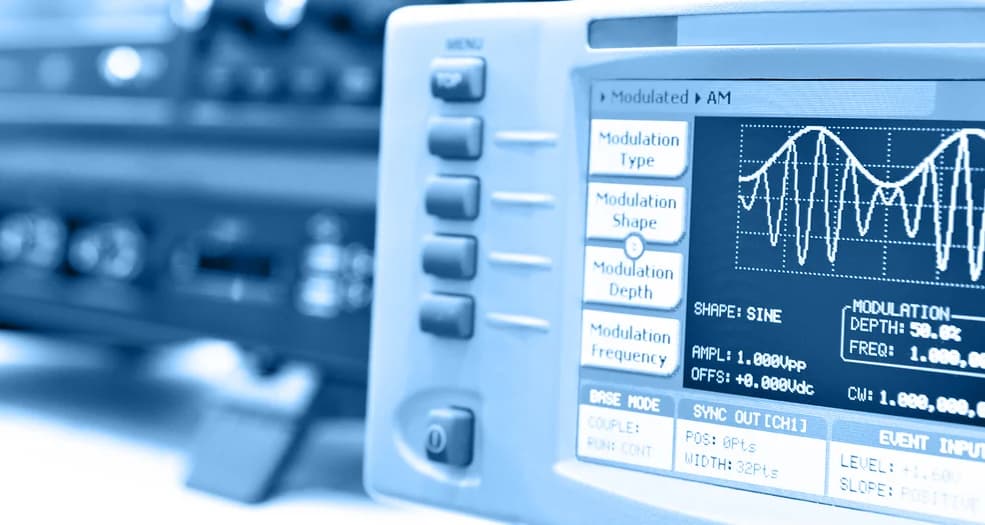

Khả năng tạo chức năng

Các bộ tạo chức năng là các công cụ được sử dụng trong các thiết bị điện tử để tạo ra các dạng sóng khác nhau giúp thử nghiệm và phân tích các mạch khác nhau.Biết các dạng sóng khác nhau mà chúng tạo ra có thể giúp bạn sử dụng các công cụ này hiệu quả hơn.

Sóng sin

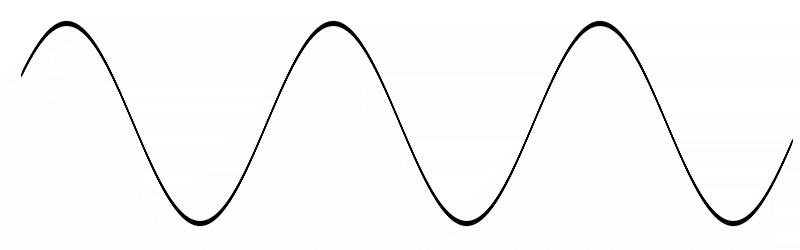

Hình 2: Sóng sin

Sóng sin là một trong những dạng sóng đơn giản nhất, được biết đến với dòng chảy mịn, liên tục giữa các điểm cao và thấp.Nó chỉ có một tần số, có nghĩa là nó không thêm bất kỳ nhiễu hoặc biến dạng nào vào mạch.Điều này làm cho sóng hình sin đặc biệt hữu ích khi bạn muốn kiểm tra các mạch analog, như hệ thống âm thanh, nơi bạn cần kiểm tra xem âm thanh có rõ và không bị biến dạng không.

Sóng vuông

Hình 3: Sóng vuông

Một sóng vuông được đặc trưng bởi các bước nhảy nhanh giữa các trạng thái cao và thấp.Nó đặc biệt tiện dụng để thử nghiệm các mạch kỹ thuật số.Dạng sóng này thường được sử dụng làm tín hiệu đồng hồ để giữ cho hoạt động của các thiết bị kỹ thuật số đồng bộ.Việc chuyển đổi sắc nét trong một sóng vuông làm cho nó lý tưởng để kiểm tra mức độ các thành phần kỹ thuật số nhanh và chính xác, như cổng logic, phản ứng với các thay đổi.

Sóng xung

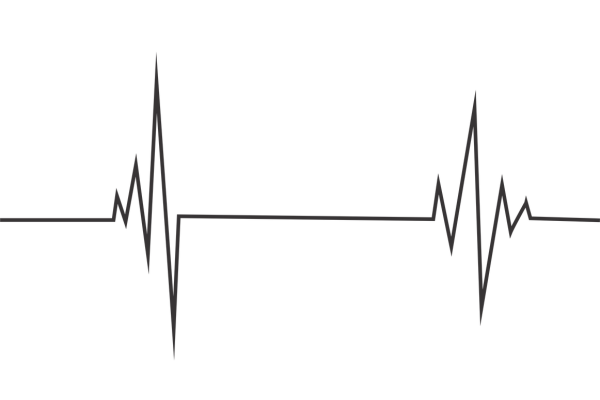

Hình 4: Sóng xung

Sóng xung tương tự như sóng vuông nhưng cho phép kiểm soát nhiều hơn trong thời gian của các trạng thái cao và thấp.Điều này làm cho nó rất hữu ích trong các ứng dụng kỹ thuật số yêu cầu thời gian chính xác.Ví dụ, sóng xung được sử dụng để điều khiển tốc độ của động cơ hoặc điều chỉnh độ sáng của đèn LED thông qua một kỹ thuật gọi là điều chế độ rộng xung (PWM).

Sóng hình tam giác

Hình 5: Sóng tam giác

Một sóng hình tam giác di chuyển lên xuống theo một đường thẳng giữa các điểm cao nhất và thấp nhất của nó.Chuyển động lên xuống đơn giản này làm cho nó tuyệt vời cho các bộ khuếch đại và các mạch khác cần đáp ứng đều với các thay đổi trong tín hiệu.Nếu có bất kỳ sự biến dạng hoặc không đồng đều trong phản ứng của bộ khuếch đại, sẽ dễ dàng phát hiện hơn khi sử dụng sóng hình tam giác.

Sawtooth Wave

Hình 6: Sawtooth Wave

Làn sóng cưa có tên của nó bởi vì nó trông giống như răng cưa, với sự gia tăng hoặc giảm nhanh chóng sau đó là sự trở lại dần dần về điểm xuất phát.Dạng sóng này thường được sử dụng trong các ứng dụng như tạo tín hiệu quét cho màn hình TV cũ hơn hoặc tạo âm thanh cụ thể trong các bộ tổng hợp âm nhạc.Hình dạng độc đáo của sóng cưa tạo ra một loạt các tần số, làm cho nó hữu ích để kiểm tra cách các mạch xử lý các tín hiệu phức tạp hơn.

Các loại trình tạo chức năng

Các bộ tạo chức năng là các công cụ được sử dụng trong các thiết bị điện tử để tạo ra các dạng sóng điện khác nhau, đó là các mẫu tín hiệu điện lặp lại theo thời gian.Các công cụ này có các loại khác nhau, mỗi loại được thiết kế cho các nhiệm vụ cụ thể.Hiểu được sự khác biệt giữa các loại này có thể giúp bạn chọn đúng cách cho những gì bạn cần làm.

Bộ tạo chức năng tương tự

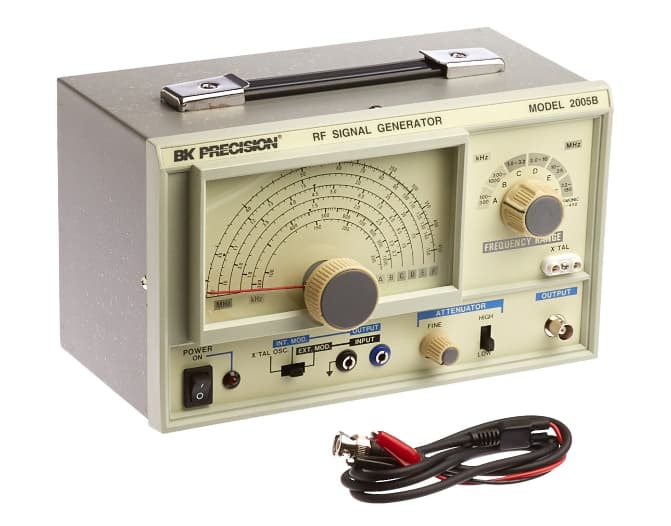

Hình 7: Trình tạo chức năng tương tự

Các trình tạo chức năng tương tự là loại truyền thống, được biết đến là đơn giản và không quá đắt.Chúng tạo ra các tín hiệu liên tục bằng cách sử dụng các thành phần điện tử cơ bản như bộ khuếch đại vận hành hoặc các vòng khóa pha (PLLS).Những tín hiệu này thường bao gồm các dạng sóng cơ bản như sóng hình sin, hình vuông và hình tam giác.Tuy nhiên, các trình tạo chức năng tương tự thường cung cấp ít tính năng hơn và ít chính xác hơn so với các mô hình kỹ thuật số.Điều này làm cho chúng trở thành một lựa chọn tốt khi bạn không cần độ chính xác chính xác nhưng vẫn cần một công cụ đáng tin cậy.Ví dụ, chúng hoạt động tốt trong môi trường học tập hoặc để kiểm tra mạch đơn giản.

Bộ tạo chức năng kỹ thuật số

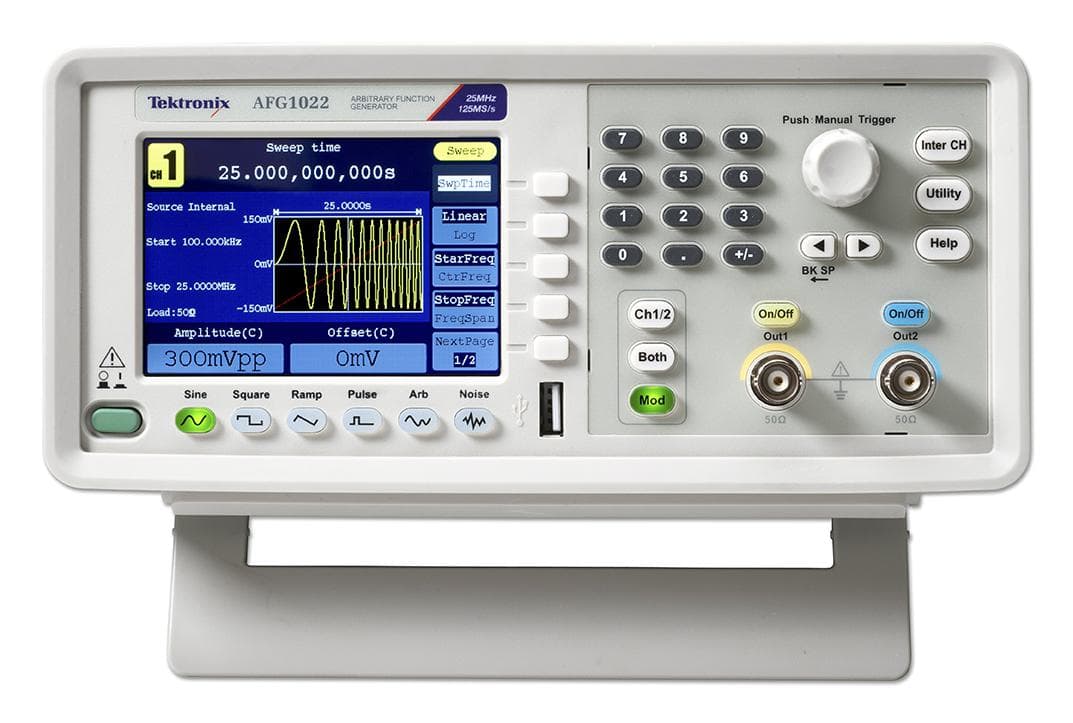

Hình 8: Trình tạo chức năng kỹ thuật số

Các trình tạo chức năng kỹ thuật số sử dụng một công nghệ gọi là tổng hợp kỹ thuật số trực tiếp (DDS) để tạo dạng sóng.Công nghệ này cho phép các máy phát này tạo ra nhiều dạng sóng với độ chính xác và ổn định hơn.Các bộ tạo chức năng kỹ thuật số cung cấp cho bạn nhiều quyền kiểm soát hơn đối với tần số, biên độ và pha của các tín hiệu mà chúng tạo ra.Do độ chính xác và tính linh hoạt của chúng, các trình tạo chức năng kỹ thuật số rất phù hợp cho các nhiệm vụ nâng cao hơn, như nghiên cứu, phát triển và thử nghiệm điện tử chi tiết.Chúng có thể tạo ra các dạng sóng phức tạp hơn và dễ lập trình, đó là lý do tại sao chúng thường được sử dụng khi cần kiểm soát chính xác các đặc điểm tín hiệu.

Máy phát sóng dạng sóng tùy ý (AWGS)

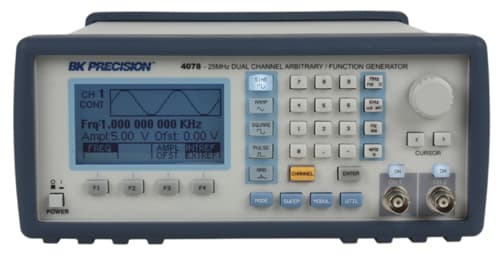

Hình 9: Trình tạo dạng sóng tùy ý (AWG)

Các trình tạo dạng sóng tùy ý (AWGS) cho phép người dùng tạo dạng sóng tùy chỉnh, giúp chúng hữu ích cho thử nghiệm chuyên dụng, đặc biệt là trong viễn thông nơi cần tín hiệu phức tạp.Với các tính năng nâng cao mô phỏng các tín hiệu trong thế giới thực một cách chính xác, chúng là các công cụ có giá trị.Tương tự, các bộ tạo chức năng là linh hoạt và được sử dụng trên nhiều trường.Trong các phòng thí nghiệm điện tử, chúng bắt chước các điều kiện trong thế giới thực để kiểm tra và khắc phục các mạch, đảm bảo các hệ thống hoạt động đúng.Trong nghiên cứu và phát triển, họ kiểm tra các thiết kế mới bằng cách tạo ra các tín hiệu khác nhau, giúp các sản phẩm hoạt động tốt trong các kịch bản thực sự.Trong lĩnh vực y tế, các trình tạo chức năng tinh chỉnh các thiết bị y tế như máy tạo nhịp tim và máy siêu âm để đảm bảo chức năng thích hợp.Trong ngành công nghiệp ô tô, họ mô phỏng tín hiệu động cơ và xe để kiểm tra các đơn vị điều khiển, hỗ trợ cải thiện hiệu suất hệ thống và đảm bảo hoạt động đáng tin cậy.

Kỹ thuật điều chế trong các trình tạo chức năng

Các kỹ thuật điều chế trong các trình tạo chức năng hiện đại cho phép các dạng sóng được điều chỉnh cho các mục đích sử dụng cụ thể, đặc biệt là trong các hệ thống truyền thông.Các kỹ thuật này thay đổi các khía cạnh khác nhau của dạng sóng, chẳng hạn như kích thước, tốc độ hoặc vị trí của nó dựa trên tín hiệu bên ngoài, cho phép gửi thông tin.

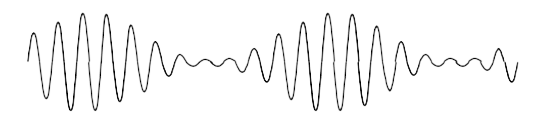

Hình 10: Dạng sóng điều chế biên độ (AM)

Điều chế biên độ (AM) là một phương pháp trong đó kích thước của dạng sóng được thay đổi theo tín hiệu điều chỉnh.Cách tiếp cận này thường được sử dụng trong các hệ thống truyền thông, đặc biệt là trong phát thanh phát thanh, trong đó sức mạnh của tín hiệu phản ánh thông tin được gửi.Bằng cách điều chỉnh biên độ, AM có thể truyền âm thanh hoặc dữ liệu trên khoảng cách dài.Tuy nhiên, nó có nhiều khả năng bị ảnh hưởng bởi tiếng ồn và nhiễu, điều này có thể làm cho tín hiệu nhận được ít rõ ràng hơn.

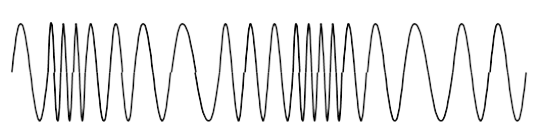

Hình 11: Dạng sóng điều chế tần số (FM)

Điều chế tần số (FM) thay đổi tốc độ của dạng sóng theo tín hiệu điều chế.Không giống như AM, trong đó kích thước thay đổi, FM giữ cho kích thước giống nhau nhưng thay đổi tốc độ để mã hóa thông tin.Phương pháp này được sử dụng rộng rãi trong phát thanh phát thanh, đặc biệt là trong đài FM.Một trong những lợi ích chính của FM so với AM là nó ít bị ảnh hưởng bởi tiếng ồn và nhiễu, điều này làm cho nó tốt hơn để truyền tín hiệu âm thanh chất lượng cao.

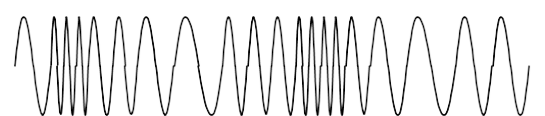

Hình 12: Dạng sóng điều chế pha (PM)

Điều chế pha (PM) điều chỉnh vị trí của dạng sóng dựa trên tín hiệu điều chỉnh.Trong trường hợp này, pha đề cập đến thời điểm mà dạng sóng bắt đầu hoặc góc của nó so với tham chiếu.Bằng cách chuyển pha, PM có thể mã hóa dữ liệu vào dạng sóng.Phương pháp này thường được sử dụng trong các hệ thống giao tiếp nâng cao như mạng Wi-Fi và GSM, nơi nó giúp cung cấp truyền dữ liệu nhanh và đáng tin cậy.PM đôi khi được kết hợp với các kỹ thuật điều chế khác để cải thiện hiệu suất và hiệu quả của các hệ thống truyền thông

Các loại định dạng trình tạo chức năng

Công cụ băng ghế dự bị

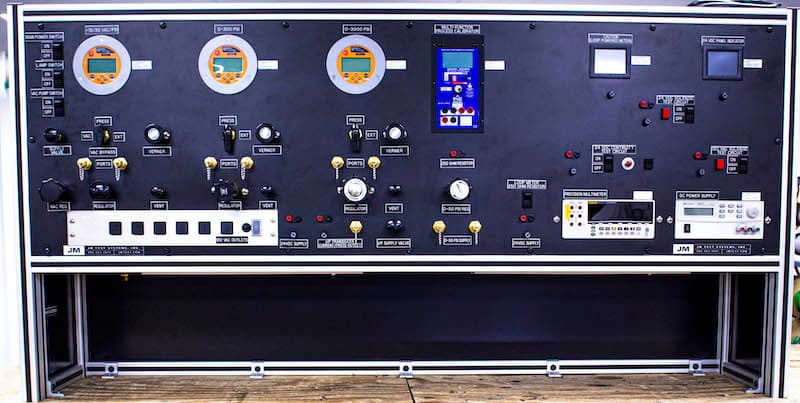

Hình 13: Dụng cụ trên đỉnh băng ghế dự bị

Các bộ tạo chức năng băng ghế dự bị là các đơn vị độc lập thường được sử dụng trong các phòng thí nghiệm và khu vực phát triển.Họ cung cấp nhiều tính năng, chẳng hạn như các loại dạng sóng khác nhau, thay đổi tần số và điều chỉnh biên độ.Các thiết bị này được thiết kế với các điều khiển dễ sử dụng, bao gồm các núm, nút và màn hình hiển thị, khiến chúng trở nên đơn giản để vận hành.Những công cụ này là đáng tin cậy và chính xác, làm cho chúng phù hợp cho cả tình huống học tập và kiểm tra chuyên nghiệp trong đó độ chính xác là rất quan trọng.

Dụng cụ dựa trên giá đỡ

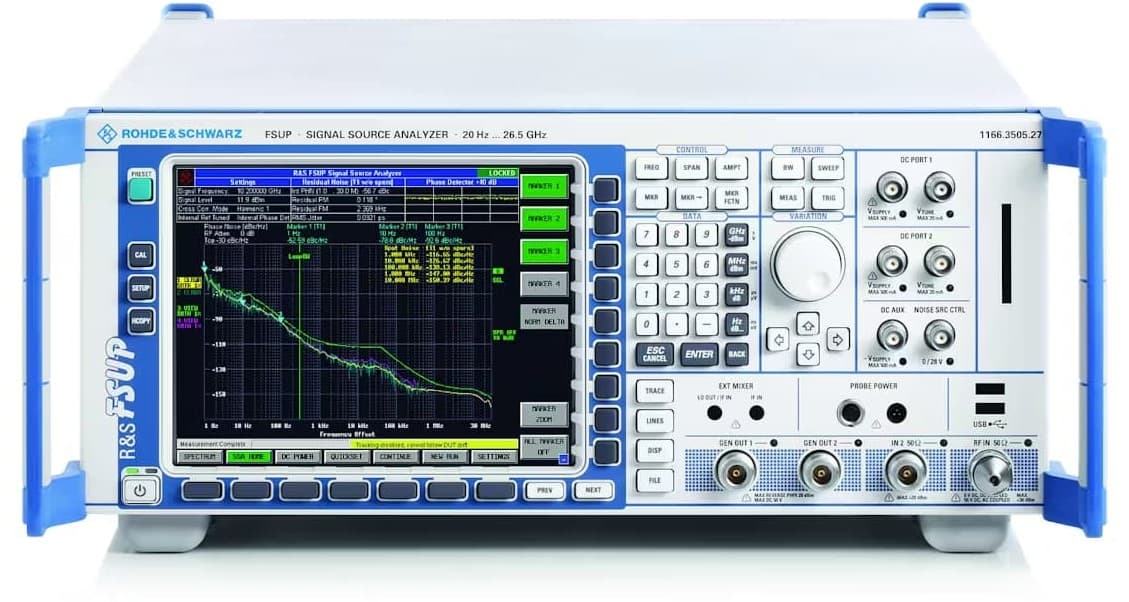

Hình 14: Trình tạo chức năng dựa trên giá đỡ

Các bộ tạo chức năng dựa trên giá đỡ là các thiết bị mô-đun được thiết kế để trở thành một phần của các hệ thống thử nghiệm tự động lớn hơn.Thiết kế mô -đun của họ cho phép chúng dễ dàng xếp chồng lên nhau và thiết lập trong một giá đỡ, làm cho chúng linh hoạt cho các nhu cầu thử nghiệm phức tạp.Các máy phát điện này thường được sử dụng ở những nơi tiết kiệm không gian và khả năng mở rộng quy mô là rất quan trọng, như trong thử nghiệm công nghiệp quy mô lớn hoặc kiểm tra chất lượng sản xuất.Họ thường cung cấp các tùy chọn điều khiển từ xa, cho phép chúng hoạt động trơn tru trong các hệ thống tự động.

Bộ tạo chức năng USB

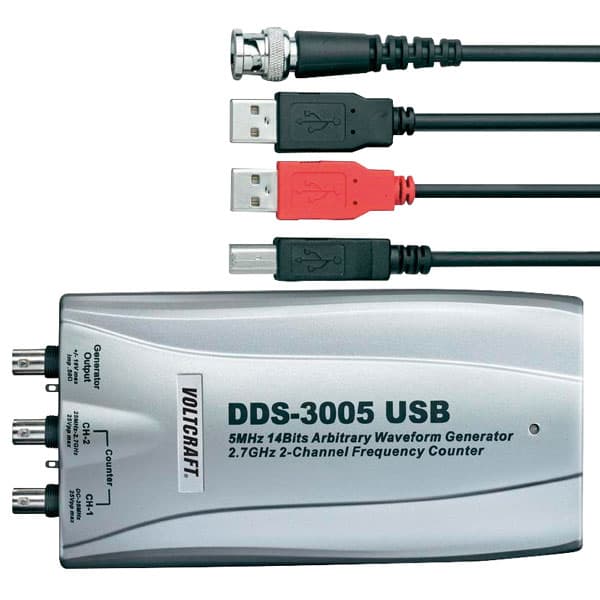

Hình 15: Trình tạo chức năng USB

Bộ tạo chức năng USB là các thiết bị nhỏ, di động kết nối với máy tính thông qua cổng USB.Chúng được điều khiển bởi phần mềm, cho phép người dùng tạo và điều chỉnh các dạng sóng trực tiếp từ máy tính của họ.Các máy phát điện này là lý tưởng để thử nghiệm trong lĩnh vực này hoặc các tình huống khác trong đó di động và dễ sử dụng là ưu tiên hàng đầu.Mặc dù chúng nhỏ, các trình tạo chức năng USB có thể cung cấp nhiều chức năng, nhưng chúng có thể không chính xác hoặc bền như các đơn vị chuyên dụng lớn hơn, chuyên dụng.

Máy tạo chức năng dựa trên máy tính

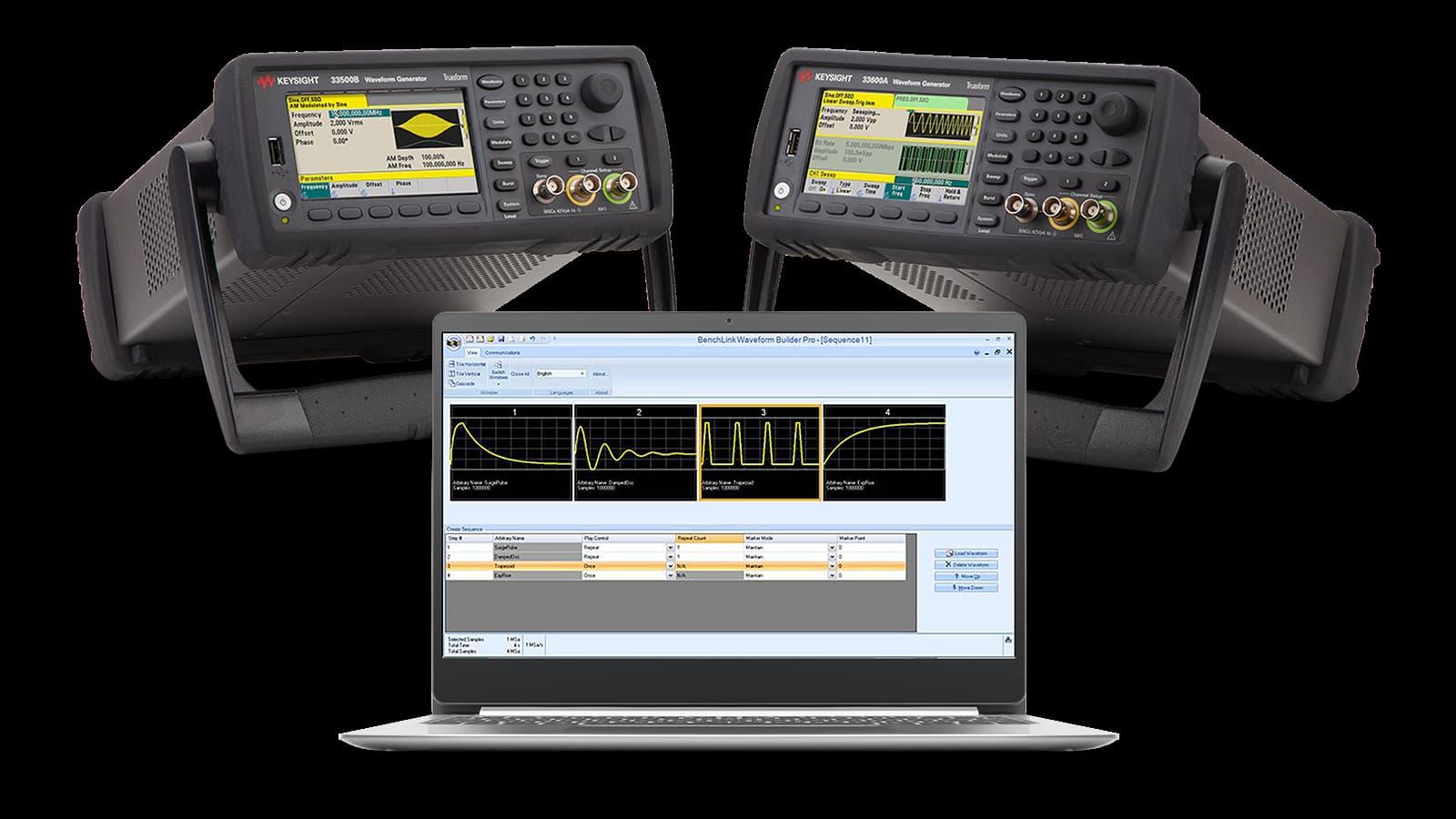

Hình 16: Bộ tạo chức năng dựa trên máy tính

Các trình tạo chức năng dựa trên máy tính sử dụng phần mềm để tạo dạng sóng, sử dụng đầu ra âm thanh của máy tính để tạo tín hiệu.Định dạng này rất thân thiện với ngân sách vì nó sử dụng phần cứng máy tính hiện có.Tuy nhiên, độ chính xác và hiệu suất của các trình tạo dựa trên máy tính thường phụ thuộc vào phần cứng âm thanh của máy tính, điều này có thể hạn chế việc sử dụng chúng trong các tình huống cần độ chính xác cao.Chúng phù hợp nhất cho việc tạo tín hiệu tần số thấp, đơn giản, trong đó việc giữ chi phí thấp là mục tiêu chính.

Bộ tạo bộ dao động tích hợp

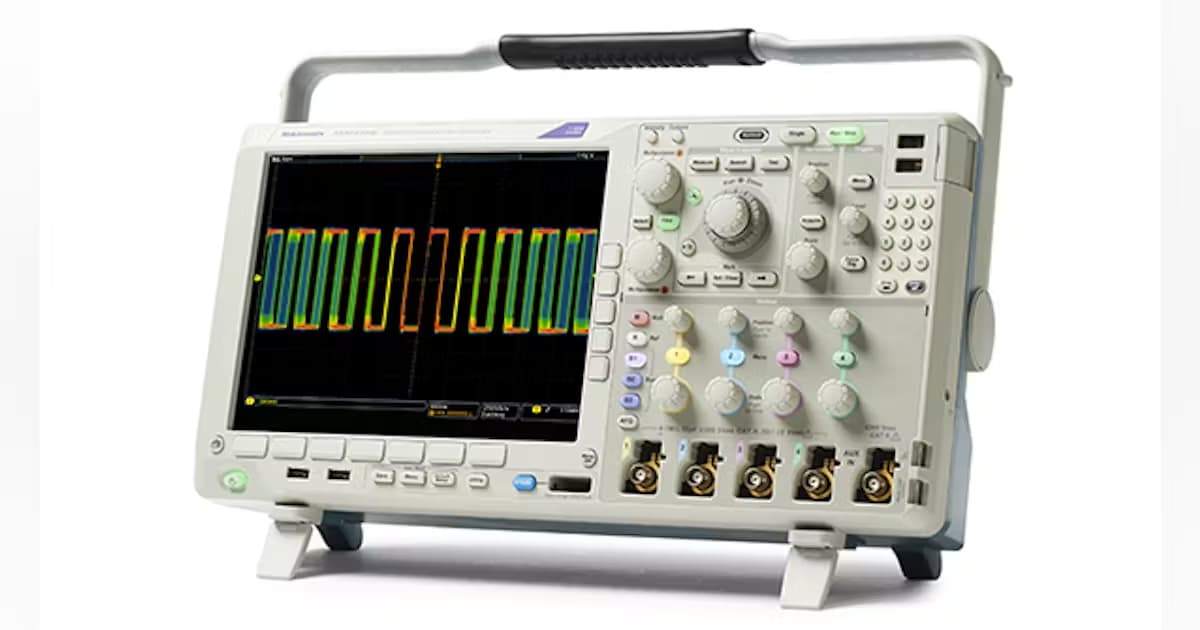

Hình 17: Máy hiện sóng với bộ tạo chức năng tích hợp

Một số dao động có bộ tạo chức năng tích hợp, cung cấp một giải pháp tất cả trong một tiện dụng để tạo và phân tích tín hiệu.Sự kết hợp này cho phép người dùng tạo tín hiệu và kiểm tra ngay lập tức mà không cần các thiết bị riêng biệt.Mặc dù định dạng này thuận tiện và lưu không gian, nhưng nó có thể không cung cấp một loạt các dạng sóng như các trình tạo chức năng độc lập.Các thiết bị tích hợp này là tuyệt vời cho việc học và kiểm tra chung trong đó dễ sử dụng và thiết kế nhỏ gọn có giá trị.

Thông số kỹ thuật của trình tạo chức năng

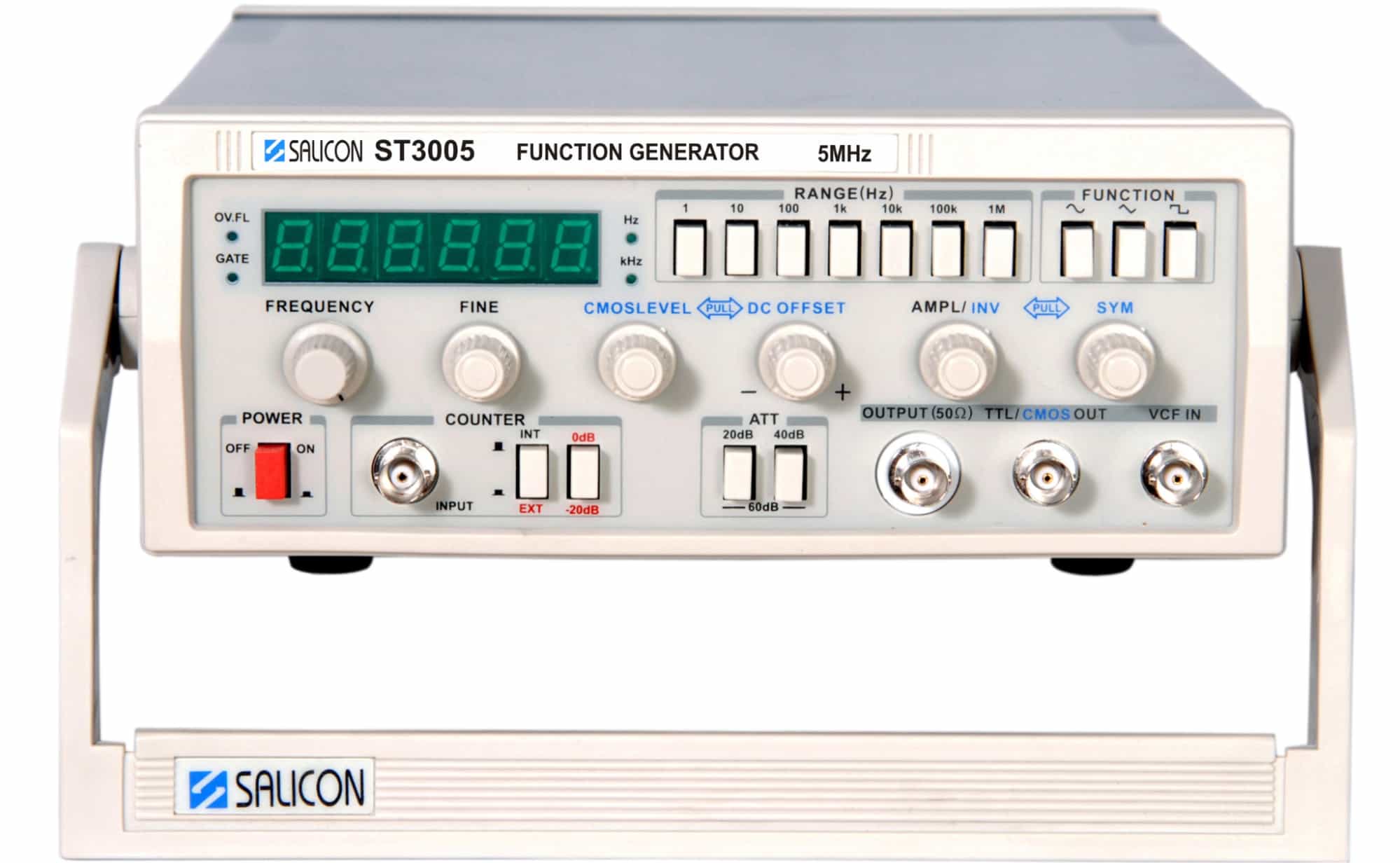

Hình 18: Trình tạo chức năng

Các bộ tạo chức năng là các thiết bị được sử dụng để tạo ra các tín hiệu điện tử khác nhau cần thiết để thử nghiệm và phát triển trong thiết bị điện tử.Chúng đi kèm với các điều khiển cho phép bạn điều chỉnh tín hiệu để phù hợp với các yêu cầu cụ thể của dự án của bạn.

Điều khiển tần số điều chỉnh tần suất dạng sóng lặp lại theo thời gian.Cài đặt này giúp phù hợp với tín hiệu với những gì bạn đang thử nghiệm.Ví dụ: bạn có thể cần tần số cao hơn cho các mạch kỹ thuật số nhanh hoặc tần số thấp hơn khi kiểm tra thiết bị âm thanh.

Lựa chọn loại dạng sóng cho phép bạn chọn hình dạng của tín hiệu, chẳng hạn như sóng hình sin, hình vuông hoặc hình tam giác.Mỗi hình dạng là phù hợp cho các mục đích thử nghiệm khác nhau.Sóng sin có hình dạng mượt mà, liên tục, hoạt động tốt để kiểm tra các mạch tần số âm thanh hoặc vô tuyến.Sóng vuông, với các chuyển đổi bật/tắt rõ ràng của chúng, rất tốt cho các thiết bị điện tử kỹ thuật số, nơi chúng có thể bắt chước tín hiệu nhị phân.Sóng tam giác, tăng và giảm đều, thường được sử dụng trong các nhiệm vụ điều chế và xử lý tín hiệu.

Điều khiển bù DC cho phép bạn di chuyển dạng sóng lên hoặc xuống dọc theo trục điện áp.Điều này có nghĩa là bạn có thể điều chỉnh tín hiệu để nó không tập trung quanh số không volt nhưng được thay đổi bởi một lượng nhất định.Điều này rất hữu ích khi bạn cần mô phỏng các điều kiện trong thế giới thực bao gồm mức điện áp ổn định, chẳng hạn như trong các mạch tương tự nơi có điện áp không đổi (độ lệch DC).

Kiểm soát chu kỳ nhiệm vụ thay đổi thời gian của dạng sóng ở trạng thái "trên" so với trạng thái "tắt" của nó trong mỗi chu kỳ.Cài đặt này đặc biệt hữu ích khi tạo sóng vuông hoặc xung.Chẳng hạn, trong các nhiệm vụ điều chế độ rộng xung (PWM), thay đổi chu kỳ nhiệm vụ điều chỉnh thời gian tín hiệu ở mức cao, có thể điều khiển công suất được cung cấp cho thiết bị.Điều này đặc biệt hữu ích trong các ứng dụng như điều khiển động cơ, trong đó điều chỉnh chu kỳ nhiệm vụ có thể điều chỉnh tốc độ và lực của động cơ.

Phần kết luận

Các trình tạo chức năng là các công cụ hữu ích trong thiết bị điện tử, cung cấp các tính năng khác nhau phù hợp với các nhiệm vụ thử nghiệm và phát triển khác nhau.Từ sóng hình sin cơ bản đến các dạng sóng tùy chỉnh phức tạp hơn, các thiết bị này giúp các kỹ sư và kỹ thuật viên mô phỏng các điều kiện trong thế giới thực, đảm bảo các mạch hoạt động đúng trong các tình huống khác nhau.Bằng cách hiểu các loại trình tạo chức năng khác nhau cho dù analog, kỹ thuật số hoặc các loại tạo dạng sóng tùy chỉnh và các tính năng cụ thể của chúng, bạn có thể chọn công cụ phù hợp cho công việc của mình, dẫn đến các thiết kế đáng tin cậy và hiệu quả hơn.Khi công nghệ tiếp tục phát triển, vai trò của các trình tạo chức năng trong nghiên cứu, phát triển và kiểm soát chất lượng sẽ chỉ phát triển, khiến chúng trở thành một công cụ có giá trị trong bất kỳ bộ công cụ chuyên nghiệp điện tử nào.
