ADC0809 so với ADC0832: Sự khác biệt chính trong bộ chuyển đổi quảng cáo 8 bit

Danh mục

Tổng quan ADC0809

ADC0809 là một bộ chuyển đổi tương tự sang số 8 kênh, liên tiếp 8-bit bằng công nghệ CMOS.Nó tích hợp một bộ ghép kênh 8 kênh bên trong, có thể bám tín hiệu được giải mã theo mã địa chỉ và chỉ chọn một trong 8 tín hiệu đầu vào tương tự để chuyển đổi A/D.ADC0809 chủ yếu phù hợp cho các trường hợp không yêu cầu độ chính xác cao và tỷ lệ lấy mẫu, chẳng hạn như các trường kiểm soát công nghiệp nói chung.Nó có thể được kết nối trực tiếp với vi điều khiển để đạt được chuyển đổi và truyền dữ liệu.

Đặc điểm của ADC0809

Nó có các đặc điểm sau:

• Tốc độ chuyển đổi điển hình 100US

• Đơn cực, phạm vi 0-5V

• Chip chuyển đổi A/D gần đúng 8 bit liên tiếp

• Có bộ đệm đầu ra ba trạng thái trên chip, có thể được kết nối trực tiếp với bus CPU.

• Có 8 công tắc tương tự trên chip, có thể kết nối 8 đại lượng tương tự cùng một lúc.

• Nó có tỷ lệ giá hiệu suất cao và phù hợp cho các trường hợp có yêu cầu thấp về độ chính xác và tốc độ lấy mẫu hoặc trong các trường kiểm soát công nghiệp nói chung.

Mô tả pin của ADC0809

• D0 ～ D7: pin đầu ra kỹ thuật số 8 bit

• In0 ～ in7: 8 Ghim đầu vào tương tự

• VCC: +5V cung cấp năng lượng làm việc

• GND: mặt đất

• VREF (+): Thiết bị đầu cuối dương tính của điện áp tham chiếu

• VREF (-): Thiết bị đầu cuối âm của điện áp tham chiếu

• Bắt đầu: Thiết bị đầu vào đầu vào bắt đầu chuyển đổi A/D

• ALE: địa chỉ chốt cho phép đầu vào đầu vào tín hiệu

• EOC: Kết thúc pin đầu ra chuyển đổi

• OE: Thiết bị đầu cuối cho phép đầu ra

• CLK: Tín hiệu đồng hồ chuyển đổi, khoảng 500kHz

• ADDA, ADDB, ADDC: Các dòng đầu vào địa chỉ

Cách sử dụng ADC0809

Sau đây là cách sử dụng ADC0809.

Đặt đầu vào kênh analog

Chúng ta cần chọn thông qua ba chân adda, addb và addc.Ba chân này với nhau tạo thành cổng đầu vào của tín hiệu địa chỉ lựa chọn kênh tương tự.Trạng thái của các chân này xác định tín hiệu tương tự nào ADC0809 sẽ chọn để chuyển đổi A/D tiếp theo.

Bắt đầu chuyển đổi A/D

Chúng ta cần chọn qua ba chân Adda, ADDB và ADDC.Ba chân này với nhau tạo thành cổng đầu vào của tín hiệu địa chỉ lựa chọn kênh tương tự.Trạng thái của các chân này xác định tín hiệu tương tự nào ADC0809 sẽ chọn để chuyển đổi A/D tiếp theo.

Xác định xem việc chuyển đổi A/D đã hoàn thành

Sau khi chuyển đổi được bắt đầu, EOC (tín hiệu chuyển đổi) sẽ tự động chuyển đổi từ cấp cao sang mức thấp.Trong quá trình chuyển đổi A/D, EOC vẫn ở mức thấp.Sau khi hoàn thành việc chuyển đổi, EOC sẽ tự động thay đổi từ thấp sang cao.Do đó, chúng ta có thể đánh giá xem việc chuyển đổi A/D có được hoàn thành bằng cách đánh giá giá trị của EOC hay không.

Đầu ra dữ liệu được chuyển đổi

Khi OE ở mức cao, ADC0809 sẽ cho phép đầu ra của dữ liệu được chuyển đổi bởi A/D.Tại thời điểm này, tín hiệu kỹ thuật số được chuyển đổi sẽ được truyền đến cổng đầu ra của ADC0809 để đọc hoặc sử dụng bởi các thiết bị bên ngoài.

Chức năng và sử dụng ADC0809

Chức năng chính của ADC0809 là chuyển đổi tín hiệu đầu vào tương tự thành tín hiệu đầu ra kỹ thuật số, có đặc điểm của độ chính xác cao, chuyển đổi nhanh và dễ sử dụng.Nó có thể được sử dụng rộng rãi trong nhiều lĩnh vực, như thiết bị y tế, giám sát điện, thiết bị quân sự, điện tử truyền thông, hàng không vũ trụ và kiểm soát tự động hóa công nghiệp.Các danh sách sau đây liệt kê một số kịch bản ứng dụng điển hình:

Thiết bị y tế

ADC0809 có thể được sử dụng để theo dõi và xử lý các thông số sinh lý (như huyết áp, nhịp tim, v.v.) trong các thiết bị y tế để đáp ứng các yêu cầu chính xác và ổn định của thiết bị y tế.Ví dụ, trong máy đo huyết áp kỹ thuật số, điện tâm đồ và các thiết bị khác, ADC0809 có thể thu thập và xử lý các thông số sinh lý và chuyển đổi chúng thành tín hiệu kỹ thuật số để phân tích và hiển thị, do đó đạt được giám sát và chẩn đoán điều kiện bệnh nhân hiệu quả.

Điện tử truyền thông

ADC0809 có thể được sử dụng để nhận ra chuyển đổi kỹ thuật số và xử lý các tín hiệu tương tự để đáp ứng các yêu cầu của thiết bị điện tử truyền thông cho chất lượng tín hiệu và tốc độ truyền.Ví dụ, trong bộ xử lý âm thanh, modem, codec thoại và các thiết bị khác, ADC0809 có thể thu thập và xử lý tín hiệu tương tự và chuyển đổi chúng thành tín hiệu kỹ thuật số để truyền và xử lý, từ đó đạt được xử lý hiệu quả và truyền tín hiệu truyền thông.

Giám sát điện

ADC0809 có thể được sử dụng để giám sát các tham số như chất lượng công suất, tải trọng lưới và độ ổn định điện áp để đạt được giám sát và quản lý thời gian thực về trạng thái hoạt động của hệ thống điện.Ví dụ, trong các công cụ giám sát điện, đồng hồ thông minh và các thiết bị khác, ADC0809 có thể thu thập và xử lý các tham số mạch và chuyển đổi chúng thành tín hiệu kỹ thuật số để truyền và lưu trữ, từ đó đạt được giám sát và quản lý hiệu quả hệ thống điện.

Kiểm soát tự động hóa công nghiệp

ADC0809 có thể được sử dụng để giám sát các thông số công nghiệp khác nhau như điện áp, áp suất, nhiệt độ, dòng chảy, v.v. để đạt được giám sát và kiểm soát quy trình sản xuất.Ví dụ, trong các bộ chuyển đổi tần số, đồng hồ đo mức chất lỏng, máy dò khí và các thiết bị khác, ADC0809 có thể thu thập và xử lý dữ liệu tương tự và chuyển đổi nó thành tín hiệu kỹ thuật số để phân tích và phản hồi, từ đó đạt được kiểm soát hiệu quả quá trình sản xuất.

Cấu trúc bên trong và quy trình làm việc của ADC0809

ADC0809 là bộ chuyển đổi A/D liên tiếp CMOS.Nó bao gồm 8 công tắc tương tự, các thanh ghi xấp xỉ liên tiếp, bộ so sánh, bộ chuyển đổi Cây chuyển đổi 8 bit, chốt địa chỉ và bộ giải mã, và điều khiển logic và mạch thời gian.

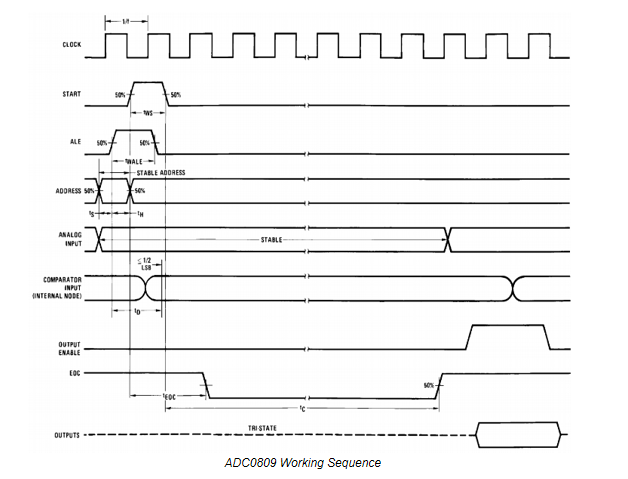

Đầu tiên, bạn cần nhập địa chỉ 3 bit và đặt Ale thành 1 để lưu trữ địa chỉ này trong chốt địa chỉ.Địa chỉ này sau đó được chuyển qua bộ giải mã, chọn một trong tám đầu vào tương tự và cung cấp nó cho bộ so sánh.Khi cạnh tăng của tín hiệu bắt đầu đến, thanh ghi xấp xỉ liên tiếp sẽ được đặt lại.Sau đó, cạnh giảm của tín hiệu bắt đầu sẽ bắt đầu quá trình chuyển đổi A/D.Khi chuyển đổi A/D bắt đầu, tín hiệu đầu ra EOC sẽ xuống thấp để chỉ ra rằng việc chuyển đổi đang được tiến hành.Khi quá trình chuyển đổi A/D hoàn thành, tín hiệu đầu ra EOC sẽ thay đổi ở mức cao, điều này cho thấy rằng chuyển đổi A/D đã kết thúc và dữ liệu kết quả đã được lưu trữ trong chốt.Tín hiệu EOC có thể được sử dụng như một yêu cầu ngắt để thông báo cho các thiết bị bên ngoài (như vi điều khiển) mà việc chuyển đổi đã được hoàn thành.Khi đầu vào OE (đầu ra cho phép) cao, cổng ba trạng thái đầu ra sẽ được mở để số lượng kỹ thuật số của kết quả chuyển đổi có thể được đầu ra cho bus dữ liệu.Dữ liệu thu được sau khi chuyển đổi A/D nên được truyền đến vi điều khiển kịp thời để xử lý để đảm bảo thời gian thực và độ chính xác của dữ liệu.Vấn đề chính trong truyền dữ liệu là làm thế nào để xác nhận việc hoàn thành chuyển đổi A/D, vì việc truyền chỉ có thể được thực hiện sau khi hoàn thành xác nhận.Có ba cách để làm điều này.

Phương pháp truyền thời gian

Đối với bộ chuyển đổi A/D, thời gian chuyển đổi là một đặc điểm kỹ thuật đã biết và cố định.Lấy ADC0809 làm ví dụ, thời gian chuyển đổi của nó là 128μs.Trong hệ thống vi điều khiển MCS-51 6MHz, điều này tương đương với 64 chu kỳ máy.Dựa trên thông tin này, chúng tôi có thể thiết kế một chương trình con trễ được gọi ngay sau khi chuyển đổi A/D được bắt đầu.Thời gian thực hiện của chương trình con trễ phải đảm bảo rằng nó kết thúc khi hoàn thành việc chuyển đổi và sau đó việc truyền dữ liệu có thể diễn ra.

Phương pháp truy vấn

Các chip chuyển đổi A/D thường có tín hiệu trạng thái cho thấy việc hoàn thành chuyển đổi.Lấy ADC0809 làm ví dụ, tín hiệu này là thiết bị đầu cuối EOC.Do đó, chúng tôi có thể sử dụng phương thức truy vấn để xác nhận xem việc chuyển đổi A/D có được hoàn thành hay không bằng cách phát hiện trạng thái của EOC, sau đó tiến hành truyền dữ liệu sau khi xác nhận.

Chế độ gián đoạn

Chúng tôi sử dụng tín hiệu trạng thái (EOC) cho thấy việc hoàn thành chuyển đổi làm tín hiệu yêu cầu ngắt để truyền dữ liệu theo cách ngắt.

Làm thế nào để tiêu thụ năng lượng của ADC0809 ảnh hưởng đến hiệu suất của nó?

Tác động của mức tiêu thụ năng lượng của ADC0809 đối với hiệu suất của nó không thể bị bỏ qua, điều này được phản ánh trong các khía cạnh chính sau:

Tạo nhiệt: Tiêu thụ năng lượng có liên quan trực tiếp đến nhiệt do thiết bị tạo ra.Khi mức tiêu thụ năng lượng tăng lên, ADCO809 sẽ tạo ra nhiều nhiệt hơn trong quá trình hoạt động.Nếu nhiệt không thể bị tiêu tan hiệu quả, nó có thể khiến nhiệt độ bên trong của thiết bị tăng lên, ảnh hưởng đến độ ổn định và độ tin cậy của nó.Nhiệt độ quá mức có thể gây ra thiệt hại hoặc suy giảm hiệu suất của các thành phần mạch, do đó ảnh hưởng đến độ chính xác chuyển đổi và tốc độ của ADC0809.

Quản lý năng lượng: Mức độ tiêu thụ năng lượng cũng sẽ ảnh hưởng đến việc thiết kế hệ thống quản lý năng lượng.ADCO809 năng lượng thấp cho phép sử dụng các nguồn cung cấp năng lượng nhỏ hơn và giảm tổn thất năng lượng trong quá trình chuyển đổi năng lượng.Điều này rất quan trọng để cải thiện hiệu quả và độ tin cậy của toàn bộ hệ thống.

Hiệu quả tiêu thụ năng lượng: Mức tiêu thụ năng lượng ảnh hưởng trực tiếp đến hiệu quả tiêu thụ năng lượng của thiết bị.Các thiết bị công suất thấp tiết kiệm năng lượng và giảm tác động môi trường khi chạy trong thời gian dài.Điều này đặc biệt quan trọng đối với các thiết bị hoặc hệ thống di động cần chạy trong thời gian dài.

Thiết kế tản nhiệt: Để đảm bảo rằng thiết bị có thể hoạt động ổn định, nó đòi hỏi một thiết kế tản nhiệt hợp lý để đảm bảo rằng nhiệt có thể bị tiêu tán hiệu quả.Điều này có thể liên quan đến việc sử dụng bộ tản nhiệt, quạt hoặc các biện pháp làm mát khác.

Sự khác biệt giữa ADC0809 và ADC0832

ADC0809 và ADC0832 là hai bộ chuyển đổi tương tự 8 bit phổ biến (ADC).Sự khác biệt giữa chúng như sau:

Tốc độ lấy mẫu: Có một sự khác biệt nhất định về tốc độ lấy mẫu tối đa của ADC0809 và ADC0832.ADC0809 có tốc độ lấy mẫu tối đa là 10kHz, trong khi ADC0832 có tốc độ lấy mẫu tối đa là 100kHz.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. ADC0809 là gì?

Thành phần thu thập dữ liệu ADC0809 là một thiết bị CMOS nguyên khối với bộ chuyển đổi tương tự sang số 8 bit, bộ ghép kênh 8 kênh và logic điều khiển tương thích bộ vi xử lý.Bộ chuyển đổi A/D 8 bit sử dụng xấp xỉ liên tiếp làm kỹ thuật chuyển đổi.

2. Vai trò của ADC0809 trong PCM là gì?

ADC0809 bao gồm 8 đầu vào tương tự do mạch ghép kênh 8 kênh.Vì độ phân giải của ADC0809 là 8 bit, đầu vào tương tự được chia thành các phạm vi rời rạc 28 hoặc 256.Với điện áp tham chiếu 5VDC, mỗi phạm vi đại diện cho 5V/256 = 0,01953 V.

3. Làm thế nào để một ADC 0808/0809 hoạt động?

ADC 0808/0809 hoạt động bằng cách sử dụng một quy trình gọi là xấp xỉ liên tiếp.Đầu tiên nó lấy mẫu tín hiệu tương tự đầu vào và sau đó so sánh nó với điện áp tham chiếu.Dựa trên sự so sánh này, ADC tạo ra đầu ra kỹ thuật số đại diện cho độ lớn của tín hiệu tương tự.

4. Sự khác biệt giữa ADC 0808 và 0809 là gì?

Hai bộ chuyển đổi này, ADC0808 và ADC0809, có chức năng giống hệt nhau ngoại trừ ADC0808 có tổng số lỗi chưa được điều chỉnh là ± 1⁄2 LSB và ADC0809 có lỗi không được điều chỉnh là ± 1 LSB.Họ cũng có liên quan đến các anh em lớn của họ, ADC0816 và ADC0817 đã mở rộng các bộ chuyển đổi 16 kênh.
