Hệ số kháng nhiệt độ (TCR): Công thức, chủng loại, giá trị vật liệu và ứng dụng

Hệ số điện trở nhiệt độ (TCR) giúp bạn hiểu điện trở của vật liệu thay đổi như thế nào khi nhiệt độ thay đổi.Trong bài viết này, bạn sẽ tìm hiểu công thức cơ bản, xem giá trị TCR của các vật liệu khác nhau và hiểu ý nghĩa của TCR dương, âm và gần bằng 0.Bạn cũng sẽ xem xét một ví dụ về mạch điện đơn giản để biết nhiệt độ có thể ảnh hưởng đến dòng điện và điện áp như thế nào.Những ý tưởng này sẽ giúp bạn hiểu tại sao TCR lại quan trọng trong việc cảm biến, bảo vệ và thiết kế mạch ổn định.

Danh mục

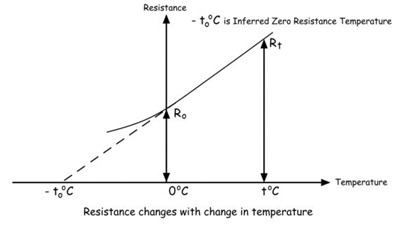

Hình 1. Đồ thị hệ số điện trở nhiệt độ

Hệ số nhiệt độ của điện trở là gì?

Hệ số điện trở nhiệt độ (TCR) xác định điện trở của vật liệu thay đổi như thế nào khi nhiệt độ của nó thay đổi.Nó cho biết điện trở sẽ tăng hoặc giảm bao nhiêu khi nhiệt độ thay đổi 1°C.TCR được biểu thị bằng chữ cái Hy Lạp α (alpha) và rất quan trọng để dự đoán đặc tính nhiệt của các linh kiện điện tử.

Hình trên cho thấy điện trở tăng như thế nào khi nhiệt độ tăng, đây chính xác là hệ số điện trở nhiệt độ (TCR) mô tả.Ở 0°C, điện trở là R₀, và ở nhiệt độ cao hơn t°C, nó trở thành Rₜ.Đường đứt nét chỉ lại nhiệt độ mà điện trở sẽ bằng 0, được gọi là nhiệt độ điện trở bằng 0 được suy ra.

Công thức hệ số điện trở nhiệt độ

TCR được tính bằng phương trình chuẩn:

$$R_T=R_0(1+\alpha ∆T)$$

Giải thích công thức:

• R₀ = điện trở ở nhiệt độ tham chiếu (thường là 20°C hoặc 25°C)

• RT = điện trở ở nhiệt độ cao

• α = hệ số điện trở nhiệt độ

• ΔT = thay đổi nhiệt độ (T − T₀)

Công thức này giúp dự đoán giá trị của điện trở thay đổi như thế nào theo nhiệt độ.Trong điện tử chính xác.

Hệ số kháng nhiệt độ ở 20°C

Hệ số điện trở nhiệt độ (TCR) của các vật liệu và chất khác nhau ở 20°C được liệt kê dưới đây:

Chất liệu / Chất	Hóa chất Biểu tượng/Thành phần	TCR (mỗi °C ở 20°C)
Bạc	Ag	0,0038
đồng	Cư	0,00386
Vàng	Âu	0,0034
Nhôm	Al	0,00429
vonfram	W	0,0045
Sắt	Fe	0,00651
Bạch kim	Pt	0,003927
Niken	Ni	0,00641
Thiếc	Sn	0,0042
kẽm	Zn	0,0037
tantali	Ta	0,0033
Mangan	Mn	0,00001
đồng thau	Cư (50–65%) + Zn (35–50%)	0,0015
Manganin	Cư (84%) + Mn (12%) + Ni (4%)	0,000002
Constantan	Cư (55%) + Ni (45%)	0,00003
Thủy ngân	Hg	0,0009
Nichrome	Ni (60%) + Cr (15%) + Fe (25%)	0,0004
Nichrome 70/30	Ni (70%) + Cr (30%)	0,0002
Nichrome 80/20	Ni (80%) + Cr (20%)	0,00013
Nichrome V.	Ni (80%) + Cr (20%) + Fe (vết)	0,00018
Kanthal A1	Fe (72%) + Cr (22%) + Al (6%)	0,00014
Cacbon	C	–0,0005
Than chì	C	–0,0008
nhiệt phân Cacbon	C	–0,0010
Silicon	Sĩ	–0,07
Germani	Ge	–0,05
Silicon cacbua	SiC	–0,0006
Silicon Nitrat	Si₃N₄	–0,0015
gali Arsenua	GaAs	–0,02
Chì	Pb	0,004
Titan	Ti	0,0038
Titan Hợp kim (Ti-6Al-4V)	Ti + Al6% + V4%	0,0032
không gỉ Thép 304	Fe + Cr18% + Ni8%	0,001
không gỉ Thép 316	Fe + Cr17% + Ni12% + Mo2,5%	0,00094
phốt pho đồng	Cư + Sn (3–10%) + P (0,03%)	0,001
biến đổi	Fe (64%) + Ni (36%)	9E-07
Kovar	Fe (54%) + Ni (29%) + Co (17%)	0,000005
Polystyrene	(C₈H₈)n	0,00002
Cao su (chung)	—	0,0001–0,0003
Kính	SiO₂	0,00001
Polyme (chung)	—	≈0,00001

Các loại hệ số nhiệt độ

Vật liệu thay đổi điện trở một cách khác nhau khi bị nung nóng và hệ số điện trở nhiệt độ (TCR) mô tả điều này xảy ra như thế nào.Dưới đây là các loại TCR chính, mỗi loại thể hiện đặc tính kháng nhiệt độ cụ thể được sử dụng trong các ứng dụng điện tử và cảm biến.

Hệ số nhiệt độ dương (PTC)

Hình 2. Đồ thị PTC

Một vật liệu có hệ số nhiệt độ dương (PTC) cho thấy điện trở tăng đều khi nhiệt độ tăng, như minh họa trong hình trên.Hành vi này là điển hình trong các kim loại như dây dẫn đồng, RTD bạch kim và nhiệt điện trở PTC được sử dụng trong các mạch bảo vệ.Khi vật liệu nóng lên, các dao động nguyên tử mạnh hơn sẽ cản trở chuyển động của electron, khiến lực cản tăng lên.Do phản ứng có thể dự đoán được này nên các thành phần PTC rất lý tưởng cho các bộ gia nhiệt tự điều chỉnh, bảo vệ quá dòng và các hệ thống dựa vào hệ số nhiệt độ chính xác của đặc tính điện trở.

Hệ số nhiệt độ âm (NTC)

Hình 3. Đồ thị NTC

Vật liệu có hệ số nhiệt độ âm (NTC) cho thấy hiệu ứng ngược lại, trong đó điện trở giảm khi nhiệt độ tăng, như thể hiện trong hình trên.Điện trở nhiệt NTC, chất bán dẫn silicon và các phần tử cảm biến oxit mangan thường thể hiện hành vi này.Khi nhiệt truyền năng lượng vào vật liệu, sẽ có nhiều hạt mang điện hơn, cho phép dòng điện chạy dễ dàng hơn.Điều này làm cho điện trở nhiệt NTC phù hợp với cảm biến nhiệt độ, giới hạn dòng khởi động và các mạch yêu cầu bù nhiệt chính xác.

Hệ số nhiệt độ bằng 0 hoặc gần bằng 0

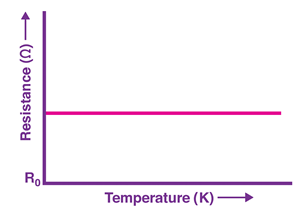

Hình 4. Đồ thị TCR 0

Một số hợp kim được thiết kế có TCR bằng 0 hoặc gần bằng 0, nghĩa là điện trở của chúng gần như không đổi ngay cả khi nhiệt độ thay đổi, như minh họa trong hình trên.Constantan, Manganin và các hợp kim Nichrome chuyên dụng được biết đến với đặc tính nhiệt rất ổn định này.Độ ổn định lâu dài của chúng đảm bảo giá trị điện trở nhất quán trong phạm vi nhiệt độ rộng.Do độ tin cậy này, vật liệu không TCR được sử dụng rộng rãi trong đo lường chính xác, điện trở song song và các hệ thống công nghiệp đòi hỏi độ chính xác điện cao.

Ví dụ về mạch điện về cách TCR thay đổi điện trở

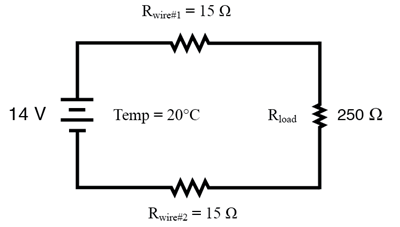

Hình 5. Ví dụ về mạch hiển thị hiệu ứng TCR

Hình trên cho thấy một mạch nối tiếp cơ bản với nguồn điện 14 V, tải 250 Ω và hai dây, mỗi dây có điện trở 15 Ω ở 20°C.Thiết lập đơn giản này giúp giải thích Hệ số điện trở nhiệt độ (TCR) ảnh hưởng như thế nào đến mạch điện.Mặc dù các dây được dán nhãn là 15 Ω nhưng điện trở của chúng không giữ nguyên khi nhiệt độ thay đổi.Hầu hết các dây kim loại đều có TCR dương, nghĩa là điện trở của chúng tăng khi nhiệt độ tăng.

Vì vậy, nếu nhiệt độ vượt quá 20°C, điện trở của mỗi dây sẽ cao hơn một chút.Khi điều này xảy ra, tổng điện trở của mạch tăng lên, dòng điện giảm và tải nhận được ít điện áp và công suất hơn.Ví dụ này cho thấy rằng ngay cả những thay đổi nhiệt độ nhỏ cũng có thể ảnh hưởng đến cách thức hoạt động của mạch, khiến TCR trở thành một yếu tố quan trọng trong hệ thống dây điện, phân phối điện và các thiết bị điện tử nhạy cảm với nhiệt độ.

Ưu điểm và nhược điểm

Ưu điểm

• Hành vi kháng cự có thể dự đoán được

• Khả năng cảm biến nhiệt độ chính xác

• Hỗ trợ bù nhiệt trong mạch

• Kích hoạt chức năng tự điều chỉnh và bảo vệ

• Cho phép lựa chọn vật liệu được tối ưu hóa cho độ ổn định hoặc độ nhạy

Nhược điểm

• Hành vi phi tuyến ở nhiệt độ cao

• Độ lệch điện trở trong vật liệu rẻ tiền

• Yêu cầu bù đắp trong thiết kế chính xác

• Tiềm ẩn sự mất ổn định lâu dài ở các linh kiện giá rẻ

• Sự thay đổi nhiệt độ có thể ảnh hưởng đến độ chính xác của phép đo

Ứng dụng của hệ số cản nhiệt độ

Cảm biến nhiệt độ

Hệ số điện trở nhiệt độ đóng một vai trò quan trọng trong các thiết bị cảm biến nhiệt độ như RTD và nhiệt điện trở.Những cảm biến này dựa vào sự thay đổi điện trở có thể dự đoán được để cung cấp các phép đo chính xác trong các ứng dụng công nghiệp, ô tô và môi trường.Bởi vì TCR liên kết trực tiếp khả năng chống lại sự thay đổi nhiệt độ nên nó cho phép giám sát ổn định và chính xác trong cả điều kiện nhiệt độ thấp và nhiệt độ cao.

Bảo vệ quá dòng

Trong các hệ thống bảo vệ quá dòng, đặc tính TCR của nhiệt điện trở PTC giúp bảo vệ mạch bằng cách tăng điện trở khi phát hiện thấy nhiệt độ quá cao.Khi nhiệt độ của linh kiện tăng lên, điện trở của nó tăng mạnh, hạn chế dòng điện một cách hiệu quả.Hành vi này bảo vệ nguồn điện, bộ sạc và hệ thống quản lý pin khỏi hư hỏng do quá tải hoặc đoản mạch.

Ổn định mạch

Vật liệu có TCR thấp rất quan trọng để ổn định mạch, đặc biệt là trong các hệ thống đo lường và tương tự chính xác.Các thành phần này duy trì điện trở gần như không đổi ngay cả khi nhiệt độ thay đổi, giúp đạt được mức điện áp và dòng điện ổn định.Bằng cách giảm thiểu độ lệch, điện trở TCR thấp cải thiện độ chính xác lâu dài và nâng cao độ tin cậy của toàn bộ hệ thống.

Thiết bị công nghiệp

Thiết bị công nghiệp thường xuyên sử dụng điện trở TCR thấp để đảm bảo số đọc chính xác trong môi trường đòi hỏi khắt khe.Thiết bị tiếp xúc với nhiệt, rung hoặc ứng suất cơ học được hưởng lợi từ sự ổn định mà hệ số điện trở nhiệt độ được kiểm soát mang lại.Hiệu suất ổn định này hỗ trợ thu thập dữ liệu đáng tin cậy và vận hành thiết bị lâu dài.

Điện tử công suất

Trong điện tử công suất, các bộ phận có đặc tính TCR xác định giúp quản lý hoạt động nhiệt trong bộ chuyển đổi, bộ biến tần và bộ truyền động động cơ dòng điện cao.Hệ số kháng nhiệt có thể dự đoán được cho phép bạn kiểm soát sự tích tụ nhiệt và duy trì các điều kiện vận hành an toàn.Những thiết kế nhận biết nhiệt này nâng cao hiệu suất và kéo dài tuổi thọ của hệ thống điện và thiết bị chạy bằng pin.

Kết luận

Hệ số điện trở nhiệt độ giúp bạn dự đoán điện trở thay đổi như thế nào theo nhiệt độ ở các vật liệu khác nhau.Bằng cách hiểu công thức và hoạt động của các loại PTC, NTC và zero-TCR, bạn có thể chọn các thành phần luôn chính xác và ổn định trong các điều kiện.Ví dụ về mạch cho thấy ngay cả những thay đổi nhiệt độ nhỏ cũng có thể ảnh hưởng đến hiệu suất như thế nào và những ưu điểm, nhược điểm cũng như ứng dụng giúp bạn biết TCR quan trọng nhất ở đâu.Với kiến ​​thức này, bạn có thể thiết kế các mạch xử lý sự thay đổi nhiệt độ hiệu quả hơn.
