XOR Gate giải thích: Biểu tượng, bảng sự thật, phương pháp xây dựng và ứng dụng

Hướng dẫn này nói về các cổng XOR (độc quyền hoặc), một loại cổng logic đặc biệt được sử dụng trong các mạch kỹ thuật số.Nó giải thích cách các cổng XOR hoạt động khác với các cổng đơn giản như và, hoặc, và không.Bạn sẽ tìm hiểu về các biểu tượng, bảng sự thật của họ và cách xây dựng chúng bằng các cổng tiêu chuẩn, cổng NAND và cũng không có cổng.Hướng dẫn cũng giới thiệu chip 7486, có bốn cổng XOR bên trong.Nó cho thấy nơi các cổng XOR được sử dụng, như trong mã hóa, thêm số trong máy tính và kiểm tra lỗi.Nó cũng giải thích những điểm tốt, như làm cho các mạch nhỏ hơn và nhanh hơn, và những điểm xấu, như phức tạp hơn và sử dụng nhiều năng lượng hơn.Cuối cùng, bạn sẽ hiểu tại sao các cổng XOR rất hữu ích trong các thiết bị điện tử hiện đại.

Danh mục

Cổng XOR là gì?

Cổng XOR (độc quyền hoặc) là một loại cổng logic đặc biệt được sử dụng trong thiết bị điện tử kỹ thuật số.Nó hoạt động hơi khác với các cổng cơ bản như và, hoặc, và không phải là bạn có thể đã biết.Mặc dù những cổng cơ bản đó rất dễ mô tả với các quy tắc đơn giản, Cổng XOR độc đáo hơn một chút.Ý tưởng chính của một cổng XOR là nó chỉ cung cấp đầu ra 1 (hoặc "true") khi chính xác một trong hai đầu vào của nó là 1. Nếu cả hai đầu vào đều giống nhau, cả 0 hoặc cả 1, đầu ra sẽ là 0 (hoặc "sai").Bạn có thể nghĩ về nó theo cách này: cổng XOR kiểm tra xem các đầu vào có khác nhau không.Nếu chúng khác nhau, nó cho 1. Nếu chúng giống nhau, nó sẽ cho 0.

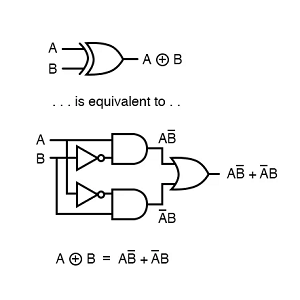

Về mặt đại số Boolean (toán học của cổng logic), hoạt động XOR được viết là ab ' + a'b.Điều này có nghĩa là:

• A và không b

• HOẶC

• Không phải a và b

Biểu thức này cho thấy rằng bạn có thể xây dựng một cổng XOR bằng cách sử dụng các phần cơ bản: hai và cổng, hai không phải cổng và một hoặc cổng.Cổng XOR giúp kết hợp các đầu vào khác nhau một cách thông minh.Nó làm cho các mạch phức tạp nhỏ hơn và nhanh hơn vì bạn có thể thay thế một loạt các cổng cơ bản chỉ bằng một cổng XOR.Điều này tiết kiệm không gian và cải thiện mức độ hoạt động của mạch.

Biểu tượng và bảng sự thật của cổng XOR

Trong các sơ đồ mạch, cổng XOR trông gần giống như một cổng hoặc cổng nhưng có một đường cong thêm gần đầu vào.Dòng bổ sung này cho thấy nó "độc quyền", có nghĩa là đầu ra chỉ cao (1) khi các đầu vào khác nhau.Nếu các đầu vào giống nhau, đầu ra thấp (0).Hình dưới đây cho thấy ký hiệu logic cho cổng XOR 2 đầu vào (độc quyền-OR).Nó có hai đầu vào đầu vào, được dán nhãn A và B và một đầu ra đầu ra, được dán nhãn Y. Hình dạng tương tự như một cổng hoặc cổng nhưng có một đường cong thêm ở phía đầu vào để thể hiện hành vi "độc quyền".Đầu ra y trở nên cao (1) chỉ khi đầu vào A và B khác nhau.

Hình 2. Biểu tượng cổng XOR 2 đầu vào

Bảng sự thật cho cổng XOR 2 đầu vào

Khi có hai đầu vào (A và B), cổng XOR hoạt động như thế này:

• Nếu cả A và B là 0, đầu ra y là 0.

• Nếu A là 0 và B là 1, đầu ra y là 1.

• Nếu A là 1 và B là 0, đầu ra y là 1.

• Nếu cả A và B là 1, đầu ra y là 0.

Biểu thức Boolean cho XOR 2 đầu vào:

Điều này có nghĩa là: Y là 1 khi A là 1 và B là 0 hoặc khi A là 0 và B là 1.

MỘT	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

Bảng sự thật cho cổng XOR 3 đầu vào

Khi có ba đầu vào (A, B và C), cổng XOR tuân theo một quy tắc đơn giản.Đầu ra là 1 khi có số 1 lẻ trong số các đầu vào.Ví dụ:

• Nếu một đầu vào là 1 (và các đầu tư khác là 0), đầu ra là 1.

• Nếu ba đầu vào là 1, đầu ra là 1.

• Nếu hai đầu vào là 1 hoặc không có 1, đầu ra là 0.

Biểu thức Boolean cho XOR 3 đầu vào:

Điều này có thể được mở rộng như:

MỘT	B	C	Y
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

Ví dụ:

• a = 1, b = 0, c = 0 → một đầu vào là 1 → đầu ra y = 1.

• a = 1, b = 1, c = 0 → hai đầu vào là 1 → đầu ra y = 0.

• a = 1, b = 1, c = 1 → ba đầu vào là 1 → đầu ra y = 1.

Xây dựng mạch tiêu chuẩn của các cổng XOR

Một cổng XOR tiêu chuẩn được xây dựng bằng hai và cổng, hai không phải cổng và một hoặc cổng.Mặc dù phương pháp này hoạt động đáng tin cậy, nó làm tăng số lượng thành phần và kích thước tổng thể của mạch.Để tránh sự phức tạp này, nhiều người chỉ thích sử dụng NAND hoặc cũng không có cổng.Chúng được gọi là cổng phổ quát vì chúng có thể được sử dụng để tạo ra bất kỳ loại cổng logic nào khác.Chỉ sử dụng NAND hoặc cũng không phải là cổng đơn giản hóa việc quản lý sản xuất và hàng tồn kho bằng cách giảm sự đa dạng của các bộ phận cần thiết.Ngoài ra, các mạch làm theo cách này thường nhỏ hơn, tiêu thụ ít năng lượng hơn và chi phí ít hơn để sản xuất.Làm chủ XOR xây dựng với NAND hoặc cũng không phải Gates là một kỹ năng có giá trị để thiết kế các hệ thống điện tử hiệu quả và thực tế.

Biểu đồ cho thấy một cấu trúc tiêu chuẩn của cổng XOR bằng cổng OR, cổng NAND và cổng và cổng.Đầu vào A và B đầu tiên được xử lý bởi một cổng OR và cổng NAND.Đầu ra của hai cổng này sau đó được đưa vào một cổng và đầu ra là kết quả cuối cùng, Y. Thiết lập này nắm bắt hành vi của một cổng XOR: y chỉ cao (1) khi đầu vào A và B khác nhau.

Xây dựng một cổng XOR với cổng NAND

Cổng XOR (độc quyền hoặc) là một cổng logic quan trọng trong các thiết bị điện tử kỹ thuật số xuất ra tín hiệu cao (1) chỉ khi hai đầu vào của nó khác nhau.Một bài tập thú vị và thiết thực là xây dựng một cổng XOR chỉ sử dụng cổng NAND.Điều này cho thấy tính linh hoạt và sức mạnh của cổng NAND, được gọi là cổng phổ quát vì nó có thể được sử dụng để xây dựng bất kỳ loại cổng logic nào khác.Để tạo một cổng XOR chỉ sử dụng cổng NAND, cần có năm cổng NAND.Bước đầu tiên là đảo ngược cả đầu vào, A và B. Điều này được thực hiện bằng cách kết nối từng đầu vào với một cổng NAND nơi cả hai đầu vào của cổng được gắn với nhau.Khi một đầu vào được đưa vào cả hai đầu cuối của cổng NAND, đầu ra trở thành logic không phải của đầu vào.Kết quả là, hai cổng NAND được sử dụng để sản xuất không phải A và không B.

Bước tiếp theo liên quan đến việc kết hợp các tín hiệu gốc và đảo ngược để tạo ra kết quả trung gian.Cổng NAND thứ ba lấy A và không B làm đầu vào của nó, trong khi cổng NAND thứ tư lấy B chứ không phải A. Các cổng này tạo ra các tín hiệu chỉ cao khi A và B khác nhau, phù hợp với hành vi dự kiến ​​từ hàm XOR ở giai đoạn trung gian.Cuối cùng, các đầu ra từ hai cổng NAND trung gian được đưa vào một cổng NAND thứ năm.Cổng cuối cùng này thực hiện NAND logic trên hai tín hiệu trung gian.Do tính chất của các tín hiệu được kết hợp, hoạt động NAND cuối cùng này tạo ra thành công đầu ra XOR.Kết quả là một sản lượng cao khi A và B khác nhau và đầu ra thấp khi A và B giống nhau, hoàn thành bảng sự thật của một cổng XOR.

Hình 4. Xây dựng cổng XOR với cổng NAND

Hình minh họa thiết lập này rõ ràng.Nó cho thấy năm cổng NAND được kết nối với nhau theo cách phản ánh mô tả ở trên.Hai cổng được sử dụng để đảo ngược các đầu vào A và B. Hai cổng nữa kết hợp các đầu vào ban đầu và đảo ngược để tạo thành tín hiệu trung gian.Đầu ra của các cổng này cuối cùng được hợp nhất qua cổng NAND thứ năm để tạo ra đầu ra XOR được dán nhãn là Y. Cấu hình này không chỉ đạt được chức năng XOR mà còn làm nổi bật khả năng thích ứng và đơn giản mà cổng NAND mang lại thiết kế mạch kỹ thuật số.

Xây dựng một cổng XOR với các cổng cũng không

Cổng XOR cũng có thể được xây dựng chỉ bằng cách sử dụng cũng như cổng.Tương tự như phương pháp sử dụng cổng NAND, cách tiếp cận này bắt đầu bằng cách tạo các phiên bản đảo ngược của các đầu vào gốc.Hai cổng và cổng được sử dụng, một cho mỗi đầu vào, để thực hiện đảo ngược này.Bằng cách làm như vậy, mạch có quyền truy cập không chỉ vào các đầu vào ban đầu, mà còn cho các phần bổ sung của chúng, cho phép các kết hợp phức tạp hơn.Sau khi đảo ngược các đầu vào, mạch tạo ra hai tín hiệu trung gian.Một cổng NOR kết hợp đầu vào A ngược với đầu vào B ban đầu.Một cổng NO khác kết hợp đầu vào A gốc với đầu vào B ngược.

Hai kết quả trung gian này rất quan trọng vì chúng cô lập các điều kiện theo đó chính xác một trong hai đầu vào ban đầu là đúng, hành vi của cổng XOR.Cuối cùng, hai kết quả trung gian được đưa vào một cổng hay cổng cuối cùng.Cổng cuối cùng này hợp nhất hai tín hiệu, hoàn thành hàm XOR.Kết quả là một đầu ra cao (logic 1) khi chính xác một đầu vào cao và thấp (logic 0) nếu không.Chỉ sử dụng các cổng cũng như tạo ra một cổng XOR thể hiện tính linh hoạt và sức mạnh của các cổng phổ quát, làm cho các thiết kế đồng nhất, hiệu quả hơn và đôi khi dễ chế tạo hơn trong các mạch tích hợp.

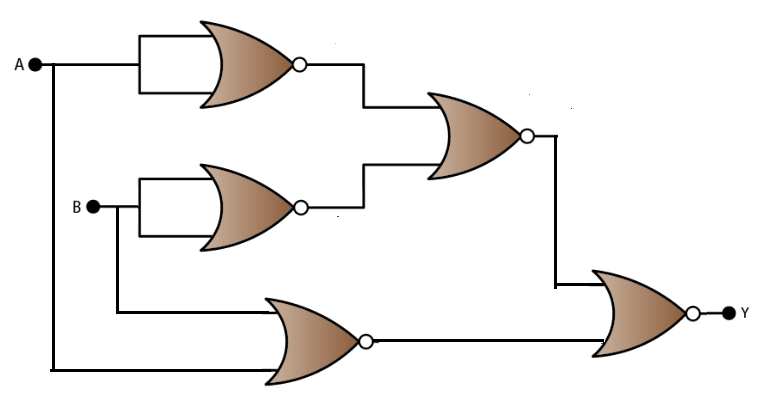

Hình 5. Xây dựng một cổng XOR với các cổng cũng không

Sơ đồ minh họa một mạch logic được xây dựng hoàn toàn với các cổng cũng không để thực hiện hoạt động XOR.Các đầu vào, được dán nhãn A và B, trước tiên đi qua các cổng hoặc cổng riêng biệt đảo ngược chúng.Những nghịch đảo này (A 'và B') sau đó được kết hợp với đầu vào nguyên bản đối diện thông qua hai cổng cũng như cổng.Kết quả của các kết hợp này được đưa vào một cổng hay cổng cuối cùng, tạo ra đầu ra Y. Cấu trúc này một cách cẩn thận các lớp cũng như các hoạt động để tái tạo hành vi chính xác của cổng XOR.

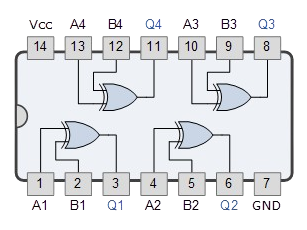

7486 Quad 2 input XOR Gate

Cổng XOR 2 đầu vào 7486 là một mạch tích hợp chứa bốn cổng XOR độc lập trong một gói nội tuyến kép 14 chân duy nhất (DIP).Đây là một phần của các thiết bị 74-series của TTL (Logic transistor logic), làm cho nó trở thành một mặt hàng chủ lực trong thiết bị điện tử kỹ thuật số.Hàm XOR (độc quyền hoặc) rất quan trọng trong các hệ thống logic vì nó chỉ xuất ra tín hiệu cao khi hai đầu vào khác nhau.Hành vi này rất hữu ích trong các ứng dụng như so sánh logic, tạo và kiểm tra chẵn lẻ, số học nhị phân và các mạch ra quyết định đơn giản.Ngoài phiên bản TTL tiêu chuẩn, một biến thể CMOS của 7486 có sẵn, cung cấp mức tiêu thụ năng lượng thấp hơn.Điều này làm cho chip trở thành một lựa chọn tuyệt vời cho các dự án đòi hỏi hiệu quả năng lượng, chẳng hạn như các thiết bị vận hành bằng pin.Nhờ bao bì tiêu chuẩn và bố cục pin, 7486 có thể dễ dàng tích hợp vào một loạt các hệ thống điện tử.

Hình 6. 7486 Quad 2-Input Gate

Cấu trúc bên trong của 7486 được tổ chức thành bốn cổng XOR, mỗi cổng có hai chân đầu vào và một chân đầu ra.Đầu vào A1 và B1 (chân 1 và 2) L đến cổng thứ nhất, đầu ra Q1 xuất hiện trên chân 3. Tương tự, cổng thứ hai nhận được đầu vào A2 và B2 (chân 4 và 5) và cung cấp đầu ra của đầu raChân 11. Nguồn cho chip được cung cấp thông qua chân 14 (VCC) và chân 7 được kết nối với mặt đất (GND).Hình vẽ cho thấy các mối quan hệ này rõ ràng, giúp bạn nhanh chóng hiểu cách kết nối và sử dụng thiết bị trong các mạch của họ.

Ứng dụng của Gates XOR

Mã hóa và truyền dữ liệu an toàn

Xor Gates đóng một vai trò trong lĩnh vực mật mã và giao tiếp an toàn.Trong các sơ đồ mã hóa đơn giản, một thông báo rõ ràng được kết hợp với khóa bí mật bằng cách sử dụng thao tác XOR để tạo ra bản mã.Bản mã này xuất hiện hoàn toàn ngẫu nhiên mà không có kiến ​​thức về chìa khóa, gây khó khăn cho các bên trái phép để giải mã.Hơn nữa, vì hoạt động XOR dễ dàng đảo ngược, việc áp dụng cùng một khóa cho bản mã phục hồi thông điệp ban đầu, nên nó rất lý tưởng cho cả quá trình mã hóa và giải mã.Đặc tính này làm cho XOR Gates trở thành một công cụ cơ bản nhưng mạnh mẽ trong việc phát triển các giao thức giao tiếp an toàn.

Hoạt động số học kỹ thuật số

Trong số học kỹ thuật số, các cổng XOR là các thành phần quan trọng để thực hiện các hoạt động cơ bản như bổ sung và trừ.Cụ thể, trong bổ sung nhị phân, một cổng XOR được sử dụng để tính tổng hai bit mà không xem xét mang theo.Trong các mạch phức tạp hơn như các bộ cộng đầy đủ, các cổng XOR hoạt động cùng với và hoặc cổng để quản lý cả các giá trị tổng và các giá trị thực hiện.Tương tự, các hoạt động trừ trong các mạch kỹ thuật số thường sử dụng các cổng XOR kết hợp với hai biểu diễn bổ sung hai.Hành vi có thể dự đoán của họ với đầu vào nhị phân làm cho chúng quan trọng để thiết kế các đơn vị số học hiệu quả, nhanh chóng trong bộ xử lý và máy tính.

Mạch lật và quầy

Gates XOR rất tuyệt vời trong việc tạo ra các mạch logic tuần tự, bao gồm flip-flop và quầy.FLIP-FLOPS là các khối xây dựng của các yếu tố bộ nhớ, có khả năng lưu trữ một chút dữ liệu và các bộ đếm được sử dụng để sắp xếp một số lượng trạng thái cụ thể trong một hệ thống kỹ thuật số.Các cổng XOR cho phép chuyển đổi các hoạt động, có nghĩa là chúng có thể thay đổi trạng thái của đầu ra bất cứ khi nào một số điều kiện đầu vào nhất định được đáp ứng.Hành vi này rất quan trọng trong việc thiết kế flip-flip-flop và bộ đếm không đồng bộ, trong đó cần thay đổi trạng thái động dựa trên đầu vào đồng hồ hoặc tín hiệu điều khiển.Việc sử dụng chúng đảm bảo rằng các mạch phản ứng chính xác và hiệu quả với các thay đổi đầu vào theo thời gian.

Điện tử hiện đại và các hệ thống phức tạp

Ngoài các chức năng logic cơ bản, các cổng XOR đóng góp vào hoạt động của các hệ thống điện tử tinh vi hơn.Chúng được sử dụng trong các cơ chế phát hiện và hiệu chỉnh lỗi, chẳng hạn như bộ tạo chẵn lẻ và người kiểm tra, nơi chúng giúp xác minh tính toàn vẹn của dữ liệu trong quá trình truyền.Trong các bộ so sánh kỹ thuật số, các cổng XOR xác định sự khác biệt giữa hai số nhị phân bằng cách xuất tín hiệu cao nếu các bit không khớp.Ngoài ra, các cổng XOR hỗ trợ trong các kỹ thuật xử lý và điều chế tín hiệu trong đó cần kiểm soát chính xác các tín hiệu.Bản chất đa năng của chúng làm cho chúng trở thành cốt lõi của các hệ thống kỹ thuật số phức tạp, từ các thiết bị truyền thông đến bộ vi xử lý và hệ thống nhúng.

Ưu điểm của Gates XOR

Xử lý hiệu quả các hoạt động chức năng lẻ

Các cổng XOR được thiết kế để tạo ra một đầu ra cao khi một số đầu vào lẻ ​​của chúng cao (đúng) và đầu ra thấp khi số lượng đầu vào cao là chẵn.Thuộc tính này làm cho chúng cực kỳ có giá trị trong các thiết kế kỹ thuật số yêu cầu phát hiện chức năng lẻ, chẳng hạn như chuyển đổi trạng thái, xác định sự khác biệt giữa các bit và kiểm soát các thay đổi trạng thái trong flip-flops và quầy.Thay vì xây dựng các mạng phức tạp với nhiều cổng cơ bản để đạt được kết quả tương tự, cấu trúc XOR đơn giản có thể quản lý hiệu quả các hoạt động đó, đơn giản hóa rất nhiều độ phức tạp của thiết kế.

Đơn giản hóa các biểu thức logic

Trong thiết kế logic kỹ thuật số, giảm thiểu sự phức tạp của các biểu thức Boolean là một bước quan trọng để xây dựng các mạch hiệu quả.Các cổng XOR vốn đã kết hợp nhiều hoạt động logic (và, hoặc, và không) thành một hàm nhỏ gọn.Bằng cách sử dụng chiến lược các cổng XOR, bạn có thể biến các biểu thức phức tạp thành các dạng đơn giản hơn nhiều, giúp giảm nhu cầu về hệ thống dây và kết nối rộng rãi.Đơn giản hóa không chỉ dẫn đến việc thực hiện dễ dàng hơn trên các mạch tích hợp mà còn giảm thiểu cơ hội của các lỗi thiết kế, tăng cường cả hiệu suất và độ tin cậy của các hệ thống kỹ thuật số.

Giảm số lượng thành phần

Một trong những kết quả trực tiếp của đơn giản hóa logic bằng cách sử dụng cổng XOR là giảm số lượng các thành phần cần thiết.Thay vì sử dụng một số cổng tiêu chuẩn để thực hiện một thao tác phức tạp, một cổng XOR thường có thể hoàn thành cùng một nhiệm vụ.Sự hợp nhất này làm giảm tổng số cổng, tiết kiệm không gian có giá trị trên các bảng mạch in (PCB) hoặc chip tích hợp và cho phép tạo ra các thiết bị nhỏ gọn hơn, nhẹ hơn.Ít các thành phần hơn cũng có nghĩa là ít mối hàn, kết nối và các điểm thất bại tiềm năng hơn, dẫn đến độ bền nâng cao và bảo trì dễ dàng hơn.

Tăng tốc độ mạch và mức tiêu thụ năng lượng thấp hơn

Bằng cách giảm thiểu số lượng cổng và kết nối, các mạch kết hợp các cổng XOR có thể đạt được tốc độ xử lý nhanh hơn.Mỗi cổng logic đều giới thiệu một độ trễ nhỏ (được gọi là độ trễ lan truyền), do đó ít cổng giữa đầu vào và đầu ra có nghĩa là độ trễ tổng thể ít hơn trong xử lý tín hiệu.Hơn nữa, vì có ít trạng thái chuyển đổi thành phần hoạt động hơn, nên tổng mức tiêu thụ năng lượng của mạch giảm.Điều này làm cho XOR Gates trở nên lý tưởng cho các ứng dụng nhạy cảm với năng lượng, chẳng hạn như thiết bị điện tử di động, thiết bị đeo và cảm biến Internet of Things (IoT).

Phát hiện và sửa lỗi

XOR Gates đang xây dựng các khối trong các hệ thống được thiết kế để đảm bảo độ chính xác của dữ liệu.Trong các phương thức phát hiện lỗi như kiểm tra chẵn lẻ, các cổng XOR tính toán xem số lượng trong một tập dữ liệu đều chẵn hay lẻ.Nếu bit chẵn lẻ không khớp trong quá trình xác minh dữ liệu, nó cho biết đã xảy ra lỗi.Ngoài ra, XOR Gates đóng một vai trò trong các mã sửa lỗi tinh vi hơn, chẳng hạn như mã Hamming, cho phép các hệ thống không chỉ phát hiện mà còn đúng lỗi.Điều này là cần thiết trong các lĩnh vực như viễn thông, lưu trữ dữ liệu và điện toán, trong đó ngay cả tham nhũng dữ liệu nhỏ cũng có thể có hậu quả.

Hiệu quả trong so sánh dữ liệu

Trong nhiều hệ thống kỹ thuật số, đặc biệt là trong các bộ xử lý và mạch bộ nhớ, cần phải so sánh hai bộ dữ liệu một cách nhanh chóng và chính xác.Gates XOR làm cho quá trình này hiệu quả cao.Khi so sánh hai bit, một cổng XOR sẽ xuất ra tín hiệu cao nếu các bit khác nhau và tín hiệu thấp nếu chúng giống nhau.Bằng cách kết nối các đầu ra của nhiều cổng XOR thông qua cấu trúc NOR hoặc NAND, toàn bộ các từ (như dữ liệu 8 bit, 16 bit hoặc 32 bit) có thể được so sánh đồng thời.Khả năng so sánh nhanh này là tốt cho các tác vụ như xác thực bộ nhớ bộ nhớ cache, giải mã hướng dẫn và các quy trình xác minh dữ liệu bảo mật.

Độ tin cậy và an toàn

Trong các ngành công nghiệp nơi an toàn và độ tin cậy là không thể thương lượng, chẳng hạn như hàng không vũ trụ, ô tô, thiết bị y tế và cơ sở hạ tầng, cổng XOR rất quan trọng.Việc sử dụng chúng trong kiểm tra lỗi, xác minh dự phòng và giám sát hệ thống đảm bảo rằng các lỗi hoặc sự khác biệt được phát hiện nhanh chóng và chính xác.Chẳng hạn, trong các hệ thống điện tử hàng không, các cổng XOR có thể so sánh các đầu ra cảm biến dự phòng để phát hiện lỗi.Trong các thiết bị y tế, họ đảm bảo tính toàn vẹn dữ liệu trong quá trình giám sát quan trọng về cuộc sống.Độ tin cậy và hành vi có thể dự đoán của chúng trong các điều kiện khác nhau làm cho các cổng XOR trở thành một thành phần đáng tin cậy trong các hệ thống trong đó ngay cả một lỗi ngắn cũng có thể dẫn đến kết quả thảm khốc.

Nhược điểm của cổng XOR

Cấu trúc bên trong phức tạp

Cổng XOR (độc quyền hoặc) có thiết kế nội bộ phức tạp hơn các cổng logic cơ bản như và, hoặc, hoặc không.Trong khi một cổng và cổng có thể được xây dựng chỉ với một vài bóng bán dẫn, việc triển khai cổng XOR thường yêu cầu kết hợp một số cổng cơ bản, chẳng hạn như và, hoặc, và không, hoạt động cùng nhau.Ngoài ra, một số lượng bóng bán dẫn lớn hơn là cần thiết nếu XOR được xây dựng trực tiếp ở cấp độ bóng bán dẫn.Sự phức tạp này không chỉ làm tăng kích thước của cổng trong một mạch tích hợp mà còn làm cho các quy trình thiết kế và xác minh liên quan nhiều hơn.

Tiêu thụ năng lượng cao hơn

Do số lượng lớn hơn các thành phần bên trong và chuyển tiếp cần thiết để thực hiện hoạt động XOR, các cổng này thường tiêu thụ nhiều năng lượng hơn cổng đơn giản hơn.Mỗi quá trình chuyển đổi giữa các trạng thái logic (từ 0 đến 1 hoặc ngược lại) tiêu thụ năng lượng và vì các cổng XOR có nhiều giai đoạn hơn, chúng trải nghiệm hoạt động chuyển đổi nhiều hơn.Điều này có thể có vấn đề trong các ứng dụng chạy bằng pin hoặc nhạy cảm với năng lượng, chẳng hạn như thiết bị di động, cấy ghép y tế hoặc cảm biến từ xa.Theo thời gian, hiệu ứng tích lũy của nhiều cổng XOR hoạt động cùng nhau có thể ảnh hưởng đến hiệu quả năng lượng tổng thể của thiết bị hoặc hệ thống.

Tăng độ trễ tín hiệu

Trong các mạch kỹ thuật số, độ trễ tín hiệu được gọi về mặt kỹ thuật là độ trễ lan truyền, đề cập đến lượng thời gian cần thiết để thay đổi ở đầu vào của một cổng được phản ánh ở đầu ra của nó.Vì các cổng XOR bao gồm nhiều lớp logic bên trong, mỗi lớp thêm một chút độ trễ.Khi so sánh với các cổng đơn giản hơn như và hoặc, các cổng XOR, do đó mất nhiều thời gian hơn để tín hiệu đi qua.Trong các mạch tốc độ cao, những sự chậm trễ này có thể tích lũy và dẫn đến các vấn đề như lỗi thời gian, thiết lập và giữ vi phạm hoặc thậm chí các sự cố hệ thống.Bạn phải thường thiết kế các hiệu chỉnh hoặc tối ưu hóa thời gian bổ sung xung quanh các cổng XOR để đảm bảo hiệu suất đáng tin cậy ở tốc độ cao.

Thiết kế độ phức tạp với nhiều đầu vào

Trong khi các cổng XOR hai đầu vào tương đối phổ biến và có thể quản lý được, việc thiết kế các hàm XOR với hơn hai đầu vào giới thiệu độ phức tạp.Một cổng XOR đa đầu vào thực sự hoạt động khác với chỉ đơn giản là kết nối nhiều cổng XOR hai đầu vào theo trình tự;Logic kết quả trở nên khó dự đoán và quản lý.Chẳng hạn, XOR bốn đầu vào xuất ra 1 nếu một số đầu vào lẻ ​​là 1, một quy tắc có thể trở nên khó hiểu trong các hệ thống lớn.Tạo chức năng như vậy thường yêu cầu xây dựng một cây cổng XOR, tăng số lượng thành phần và kết nối.Điều này không chỉ dẫn đến các khu vực mạch vật lý lớn hơn mà còn làm phức tạp phân tích thời gian, bố cục và định tuyến trong quá trình thiết kế, khiến nó trở nên khó khăn hơn để đảm bảo hoạt động chính xác và hiệu quả.

Gỡ lỗi và bảo trì khó khăn

Khắc phục sự cố các mạch phụ thuộc nhiều vào logic XOR có thể khó khăn hơn so với làm việc với các mạch bao gồm hầu hết các cổng đơn giản hơn.Bởi vì hành vi XOR phụ thuộc vào sự kết hợp chính xác của các đầu vào, ngay cả một trục trặc nhỏ như tín hiệu bị trì hoãn một chút hoặc lỗi lẻ tẻ, có thể khiến đầu ra thay đổi không thể đoán trước.Hơn nữa, logic XOR có xu hướng che khuất mối quan hệ giữa đầu vào và đầu ra;Một thay đổi nhỏ trong một đầu vào có thể lật đầu ra, có thể không trực quan ngay lập tức trong quá trình gỡ lỗi.Do đó, bạn phải dành nhiều thời gian hơn để phân tích và chẩn đoán các vấn đề, thường yêu cầu các công cụ chuyên dụng như máy phân tích logic hoặc phần mềm mô phỏng để xác định các lỗi.Trong các giai đoạn bảo trì, sự phức tạp được thêm vào này có thể làm tăng chi phí và thời gian cần thiết để cập nhật, sửa chữa hoặc mở rộng các hệ thống kỹ thuật số phụ thuộc rất nhiều vào các hoạt động XOR.

Phần kết luận

Xor Gates rất quan trọng trong các thiết bị điện tử ngày nay.Họ giúp với các công việc như giao tiếp an toàn, làm toán trong máy tính và kiểm tra các lỗi trong dữ liệu.Mặc dù chúng phức tạp hơn một chút và sử dụng nhiều năng lượng hơn các cổng đơn giản, các cổng XOR làm cho các mạch nhanh hơn, nhỏ hơn và đáng tin cậy hơn.Biết cách XOR Gates hoạt động, cách xây dựng chúng và nơi sử dụng chúng có thể giúp bạn tạo ra các hệ thống điện tử tốt hơn và thông minh hơn.
