XC4VLX100-10FFG1148C FPGA: Tính năng, Thông số kỹ thuật, Ứng dụng và Hướng dẫn lập trình

Nếu bạn đang làm việc với các thiết kế kỹ thuật số phức tạp, XC4VLX100-10FFG1148C mang đến cho bạn sức mạnh và sự linh hoạt mà bạn cần.FPGA này có dung lượng logic cao, bộ nhớ tích hợp và số lượng lớn chân I/O, khiến nó trở nên lý tưởng cho các ứng dụng đòi hỏi khắt khe.Trong hướng dẫn này, bạn sẽ tìm hiểu về các tính năng, hiệu suất, thông số thời gian, ứng dụng, các bước lập trình, ưu và nhược điểm, chi tiết đóng gói và thông tin cơ bản về nhà sản xuất.

Danh mục

XC4VLX100-10FFG1148C là gì?

các XC4VLX100-10FFG1148C là một FPGA hiệu suất cao của Xilinx (nay là AMD), thuộc họ Virtex-4 LX, được xây dựng trên quy trình đồng 90 nm.Thiết bị này được thiết kế để triển khai logic kỹ thuật số phức tạp và là một phần của dòng LX nhấn mạnh vào tài nguyên logic và bộ nhớ mà không cần bộ thu phát nối tiếp tốc độ cao.Được xác định bằng gói FCBGA 1148 bóng và xếp hạng nhiệt độ thương mại, nó đại diện cho một trong những lựa chọn có công suất cao hơn trong dòng LX.

Bạn đang tìm XC4VLX100-10FFG1148C?Liên hệ với chúng tôi để kiểm tra lượng hàng tồn kho hiện tại, thời gian giao hàng và giá cả.

Tính năng XC4VLX100-10FFG1148C

• Dung lượng logic cao

XC4VLX100-10FFG1148C cung cấp 110.592 ô logic, cho phép thực hiện các thiết kế kỹ thuật số phức tạp trên một thiết bị.Dung lượng logic lớn này làm cho nó phù hợp với các chức năng điều khiển và xử lý mật độ cao.

• Bộ nhớ nhúng và phân tán

Nó tích hợp tổng bộ nhớ khoảng 4,22 Mbit, kết hợp RAM khối và RAM phân tán.Kiến trúc bộ nhớ này hỗ trợ lưu trữ dữ liệu, đệm và xử lý trên chip hiệu quả mà không cần bộ nhớ ngoài mở rộng.

• Tài nguyên I/O mở rộng

Thiết bị này cung cấp 768 chân I/O cho người dùng, mang lại sự linh hoạt trong giao tiếp với nhiều thành phần và hệ thống bên ngoài khác nhau.Các I/O này hỗ trợ nhiều tiêu chuẩn thông qua tính năng SelectIO™, nâng cao khả năng kết nối ở cấp độ bảng mạch.

• Lõi hiệu suất cao

Hoạt động ở điện áp lõi 1,2 V, FPGA hỗ trợ xung nhịp bên trong lên đến xấp xỉ 500 MHz, mang lại hiệu suất logic nhanh.Điều này đảm bảo hoạt động đáng tin cậy trong các ứng dụng đòi hỏi tốc độ cao.

• Phạm vi nhiệt độ thương mại

Được định mức từ 0 °C đến +85 °C, thiết bị này được thiết kế cho môi trường cấp thương mại.Nó duy trì hiệu suất ổn định trong các điều kiện hoạt động điển hình cho các hệ thống công nghiệp và nhúng.

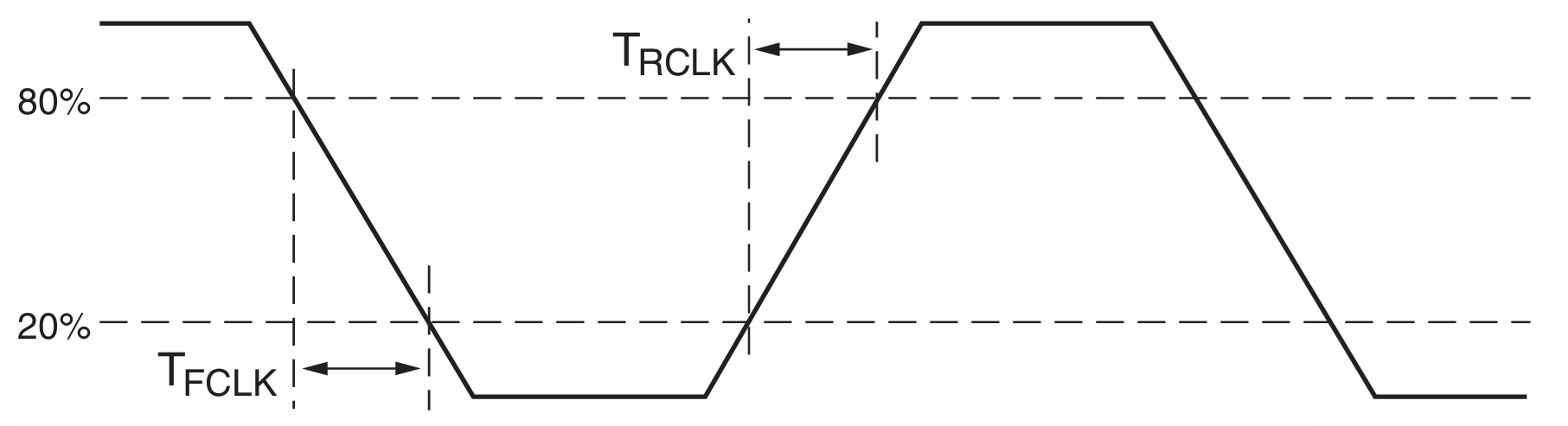

Thông số thời gian đồng hồ tham khảo

Sơ đồ thể hiện số đo thời gian tăng giảm xung nhịp cho XC4VLX100-10FFG1148C, tập trung vào T_RCLK (thời gian tăng) và T_FCLK (thời gian rơi) giữa mức điện áp 20% và 80% của tín hiệu đồng hồ.Nó minh họa tốc độ chuyển đổi đồng hồ từ thấp lên cao và cao xuống thấp, điều này rất tốt để duy trì tính toàn vẹn về thời gian và hoạt động đáng tin cậy của FPGA.Kiểm soát chính xác các cạnh này đảm bảo đồng bộ hóa chính xác logic bên trong và giao diện bên ngoài.Trong XC4VLX100-10FFG1148C, việc duy trì thời gian tăng giảm thích hợp là điều quan trọng để có được hiệu suất tốc độ cao ổn định và giảm thiểu hiện tượng méo tín hiệu.

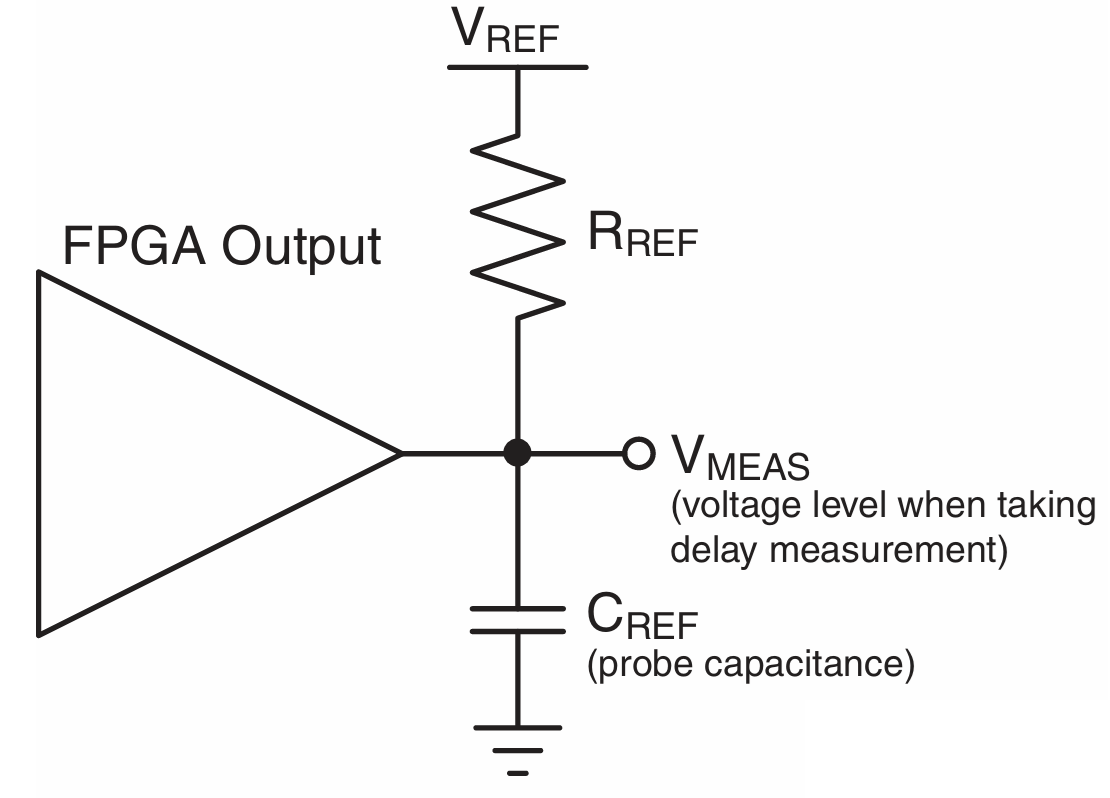

Thiết lập thử nghiệm tổng quát

Sơ đồ minh họa thiết lập thử nghiệm tổng quát được sử dụng để đo độ trễ đầu ra và đặc tính tín hiệu của FPGA XC4VLX100-10FFG1148C.Điện trở tham chiếu (R_{GIỚI THIỆU}) và tụ điện (C_{GIỚI THIỆU}) được kết nối với đầu ra FPGA, với V_MEAS đại diện cho mức điện áp tại đó các phép đo thời gian được thực hiện.Thiết lập tiêu chuẩn hóa này đảm bảo đo lường nhất quán và chính xác độ trễ chuyển tiếp tín hiệu trên các môi trường thử nghiệm khác nhau.Đối với XC4VLX100-10FFG1148C, điều này rất quan trọng để xác thực hiệu suất I/O tốc độ cao và đảm bảo thiết bị đáp ứng các thông số kỹ thuật về thời gian trong các ứng dụng thực tế.

Thông số kỹ thuật XC4VLX100-10FFG1148C

Kiểu	tham số
nhà sản xuất	AMD/Xilinx
Loạt	Virtex®-4 LX
Bao bì	Khay
Trạng thái một phần	Tích cực
Số lượng LAB/CLB	12288
Số phần tử/ô logic	110592
Tổng số bit RAM	4423680
Số lượng I/O	768
Điện áp – Nguồn cung cấp	1,14V ~ 1,26V
Kiểu lắp	Gắn bề mặt
Nhiệt độ hoạt động	0°C ~ 85°C (TJ)
Gói / Thùng	1148-BBGA, FCBGA
Gói thiết bị của nhà cung cấp	1148-FCPBGA (35 × 35)
Số sản phẩm cơ sở	XC4VLX100

Ứng dụng XC4VLX100-10FFG1148C

1. Hệ thống xử lý tín hiệu số (DSP)

XC4VLX100-10FFG1148C rất phù hợp để triển khai các thuật toán DSP hiệu suất cao nhờ dung lượng logic lớn và bộ nhớ nhúng.Bạn có thể xây dựng các quy trình xử lý tùy chỉnh để xử lý kịp thời các phép tính chuyên sâu.Điều này làm cho nó trở nên lý tưởng cho các ứng dụng như xử lý hình ảnh, hệ thống radar và lọc nâng cao.

2. Tăng tốc hệ thống nhúng

Với kiến ​​trúc linh hoạt, thiết bị này được sử dụng rộng rãi để tăng tốc các chức năng của hệ thống nhúng như xử lý giao thức, quản lý bus và giảm tải phần cứng.Bằng cách chuyển các tác vụ từ phần mềm sang kết cấu FPGA, nó cải thiện khả năng phản hồi của hệ thống.Điều này cho phép tối ưu hóa hiệu suất trong khi vẫn duy trì tính linh hoạt trong thiết kế.

3. Thiết bị mạng và truyền thông

Khả năng xử lý và số lượng I/O cao của FPGA khiến nó phù hợp với cơ sở hạ tầng truyền thông, bao gồm bộ chuyển mạch, bộ định tuyến và cầu nối giao diện.Nó có thể quản lý các giao thức mạng phức tạp và luồng dữ liệu băng thông cao với độ trễ thấp.Điều này làm cho nó trở thành một lựa chọn đáng tin cậy cho các hệ thống trung tâm dữ liệu và mạng đường trục.

4. Thu thập và xử lý dữ liệu tốc độ cao

XC4VLX100-10FFG1148C vượt trội trong các ứng dụng yêu cầu thu thập và xử lý dữ liệu nhanh chóng, chẳng hạn như thiết bị đo đạc và thiết bị khoa học.Bộ nhớ nhúng và tài nguyên logic của nó cho phép xử lý dữ liệu song song và đệm nhanh.Điều này đảm bảo xử lý hiệu quả khối lượng dữ liệu lớn trong môi trường.

XC4VLX100-10FFG1148C Các bộ phận tương tự

Đặc điểm kỹ thuật	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	XC4VLX100-11FFG1148C	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	XC4VLX100-12FFG1148C
nhà sản xuất	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Gia đình	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX
Công suất logic	110.592 tế bào	110.592 tế bào	110.592 tế bào	110.592 tế bào	110.592 tế bào	110.592 tế bào
Loại gói	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Đếm bóng	1148	1148	1148	1148	1513	1148
Cấp tốc độ	–10	–10	–11	–10	–10	–12
Lớp nhiệt độ	Thương mại (C)	Công nghiệp (I)	Thương mại (C)	Thương mại (C)	Thương mại (C)	Thương mại (C)
Điện áp lõi	1,2 V	1,2 V	1,2 V	1,2 V	1,2 V	1,2 V
Phạm vi nhiệt độ hoạt động	0°C đến +85°C	–40 °C đến +100 °C	0°C đến +85°C	0°C đến +85°C	0°C đến +85°C	0°C đến +85°C
Sự khác biệt	Phần cơ sở, pkg tiêu chuẩn	Hỗ trợ nhiệt độ công nghiệp	Cấp tốc độ cao hơn	Thiếu ký hiệu “G”	Gói lớn hơn, nhiều I/O hơn	Cấp tốc độ nhanh nhất trong chuỗi

Các bước lập trình XC4VLX100-10FFG1148C

Trước khi lập trình XC4VLX100-10FFG1148C, bạn cần đảm bảo rằng môi trường phát triển và các tệp cấu hình của bạn được thiết lập đúng cách.Thiết bị hỗ trợ nhiều chế độ cấu hình nên việc chọn sớm chế độ phù hợp sẽ đảm bảo quá trình lập trình diễn ra suôn sẻ và thành công.

1. Bật nguồn thiết bị

Bắt đầu bằng cách cấp nguồn cho FPGA bằng cách sử dụng các đường ray điện áp cần thiết (VCCINT, VCCAUX và VCC_CONFIG).Bạn phải đảm bảo các điện áp này đạt đến mức ổn định trước khi bắt đầu bất kỳ cấu hình nào.Trình tự nguồn thích hợp là điều tốt để tránh lỗi khởi tạo.

2. Chọn Chế độ cấu hình

Tiếp theo, FPGA lấy mẫu các chân MODE của nó ở cạnh lên của INIT_B để xác định phương pháp cấu hình nào sẽ sử dụng.Bạn có thể chọn từ JTAG, Slave Serial, Master Serial hoặc SelectMAP, tùy thuộc vào thiết lập của bạn.Đảm bảo rằng các chân chế độ được đặt chính xác vì chúng kiểm soát cách tải dòng bit.

3. Khởi tạo thiết bị

FPGA xóa bộ nhớ cấu hình của nó và chuẩn bị tải dòng bit trong quá trình khởi tạo.Ở giai đoạn này, các tín hiệu như INIT_B, GWE và GTS được sử dụng để đặt thiết bị ở trạng thái đã biết.Bạn nên đảm bảo rằng tất cả các tín hiệu khởi tạo đều hoạt động như mong đợi trước khi tiếp tục.

4. Tải dòng bit

Sử dụng giao diện đã chọn, bây giờ bạn truyền dòng bit cấu hình vào FPGA.Ví dụ: nếu sử dụng JTAG, dòng bit sẽ được chuyển tuần tự vào bộ nhớ cấu hình của thiết bị.Việc truyền dòng bit chính xác và đầy đủ là cần thiết để lập trình thành công.

5. Bắt đầu quá trình cấu hình

Khi dòng bit được tải đầy đủ, FPGA sẽ thoát khỏi chế độ dịch chuyển và bắt đầu trình tự khởi động.Lệnh JSTART hoặc quy trình tương đương sẽ kích hoạt thiết bị hoàn tất cấu hình.Bạn phải cho phép FPGA hoàn thành giai đoạn này mà không bị gián đoạn.

6. Hoàn tất cấu hình và vào chế độ người dùng

FPGA tự động kiểm tra tính toàn vẹn của dòng bit bằng CRC và nếu hợp lệ sẽ xác nhận tín hiệu DONE.Khi điều này xảy ra, logic người dùng sẽ hoạt động và thiết bị hoạt động theo thiết kế của bạn.Tại thời điểm này, quá trình cấu hình đã hoàn tất và FPGA có đầy đủ chức năng.

7. Xác minh tùy chọn

Cuối cùng, bạn có thể thực hiện bước đọc lại hoặc xác minh để đảm bảo cấu hình thành công.Điều này có thể được thực hiện thông qua JTAG hoặc SelectMAP, tùy thuộc vào chế độ bạn đã sử dụng.Mặc dù là tùy chọn nhưng chúng tôi khuyên các hệ thống nên xác nhận việc lập trình phù hợp.

XC4VLX100-10FFG1148C Ưu điểm và nhược điểm

Thuận lợi

• Tổng mức tiêu thụ điện năng thấp hơn so với nhiều FPGA 90 nm.

• Được hỗ trợ bởi hệ sinh thái thiết kế trưởng thành và ổn định.

• Tỷ lệ hiệu suất trên chi phí cao cho việc tạo ra nó.

• Kiến trúc ASMBL mô-đun cải thiện hiệu quả thiết kế.

• Nền tảng đáng tin cậy, đã được chứng minh dành cho các thiết kế lâu đời.

Nhược điểm

• Dựa trên công nghệ cũ với sự hỗ trợ hạn chế trong tương lai.

• Thiếu bộ thu phát nối tiếp tốc độ cao ở các dòng sản phẩm mới hơn.

• Khả năng mở rộng và tính linh hoạt thấp hơn so với các FPGA hiện đại.

• Những thách thức tiềm ẩn về nguồn cung ứng do tuổi sản phẩm.

• Yêu cầu quản lý điện và nhiệt cẩn thận khi sử dụng ở mức cao.

Kích thước đóng gói XC4VLX100-10FFG1148C

tham số	Kích thước
Loại gói	FFG1148 (BGA Flip-Chip Fine-Pitch)
Sân bóng	1,00 mm
Kích thước thân gói (L × W)	35,00 mm × 35,00 mm
Kích thước thân gói (L × W, inch)	1,378 inch × 1,378 inch
Chiều cao gói hàng tổng thể (A)	3,40 mm (điển hình)
Chiều cao gói tổng thể (A, inch)	0,134 inch (điển hình)
Dung sai kích thước cơ thể	± 0,20 mm
Mảng bóng	34 × 34 (lưới bước 1,00 mm)
Đếm bóng	1.148 quả bóng
Đường kính bóng (danh nghĩa)	0,60 mm
Độ dày bề mặt (B)	~1,00mm
Chiều cao chờ (A1)	0,40 mm (danh nghĩa)
Sên nhiệt / Kích thước nắp kim loại	~32 mm vuông (diện tích kim loại trên cùng điển hình)
Kiểu lắp	Gắn bề mặt

Nhà sản xuất XC4VLX100-10FFG1148C

XC4VLX100-10FFG1148C được sản xuất bởi Xilinx, người tiên phong trong lĩnh vực thiết bị logic lập trình.Năm 2022, Xilinx trở thành một phần của AMD (Advanced Micro Devices), củng cố hơn nữa vị thế của mình trong lĩnh vực điện toán hiệu năng cao và công nghệ thích ứng.Việc sáp nhập này kết hợp kiến ​​thức chuyên môn về FPGA của Xilinx với khả năng xử lý hàng đầu của AMD, đảm bảo sự hỗ trợ và đổi mới mạnh mẽ lâu dài cho các sản phẩm như XC4VLX100-10FFG1148C.

Phần kết luận

XC4VLX100-10FFG1148C nổi bật nhờ số lượng ô logic lớn, kiến ​​trúc bộ nhớ linh hoạt, khả năng I/O rộng và hiệu năng ổn định trong thế hệ của nó.Nó hỗ trợ xung nhịp tốc độ cao và tính toàn vẹn tín hiệu đáng tin cậy, khiến nó rất phù hợp cho các ứng dụng đòi hỏi khắt khe trong DSP, mạng và hệ thống nhúng.Mặc dù nó mang lại sự ổn định đã được chứng minh và một hệ sinh thái trưởng thành, nhưng nó phản ánh công nghệ cũ với một số hạn chế về khả năng mở rộng và tìm nguồn cung ứng, khiến việc cân nhắc cẩn thận trở nên quan trọng đối với các thiết kế hiện đại.

Bảng dữ liệu PDF

Bảng dữ liệu XC4VLX100-10FFG1148C:

Virtex-4 FPGA DC/Đặc tính chuyển mạch.pdf
