XC2S50-5TQG144I PPGA: Các tính năng, thông số kỹ thuật, ứng dụng và hướng dẫn lập trình

XC2S50-5TQG144I là một PPGA linh hoạt và mạnh mẽ (mảng cổng lập trình trường) từ gia đình Spartan-II của AMD Xilinx.Nó được thiết kế cho các dự án kỹ thuật số cần tùy chỉnh, tốc độ và độ tin cậy.Hướng dẫn này giải thích các tính năng, thông số kỹ thuật, quy trình lập trình và việc sử dụng FPGA này để giúp bạn hiểu cách tận dụng tối đa.

Danh mục

XC2S50-5TQG144I Tổng quan

Các XC2S50-5TQG144I là một FPGA Spartan-II từ AMD Xilinx, được thiết kế cho các dự án kỹ thuật số cần sự linh hoạt và hiệu suất.Nó có 50.000 cổng hệ thống và 1.728 ô logic, cho phép nó xử lý các nhiệm vụ phức tạp.ChIP bao gồm 384 khối logic có thể định cấu hình (CLB) và 32.768 bit RAM, mang lại cho nó bộ nhớ tốt và sức mạnh xử lý.Với 92 chân đầu vào/đầu ra (I/O), nó có thể dễ dàng kết nối với các thành phần khác.Nó đi kèm trong một gói bốn phẳng mỏng 144 chân (TQFP), nhỏ gọn và dễ sử dụng.FPGA chạy trên 2,5V (với phạm vi an toàn từ 2,375V đến 2,625V) và hoạt động tốt ở nhiệt độ trong khoảng từ -40 ° C và +100 ° C.FPGA Spartan-II này được sản xuất với công nghệ 0,18-micron, làm cho nó hiệu quả và đáng tin cậy.Nó có thể lập trình, có nghĩa là bạn có thể cập nhật các chức năng của nó khi cần thiết.

Đối với một giải pháp hiệu suất cao, hiệu quả về chi phí, đặt hàng số lượng lớn với chúng tôi là lựa chọn tối ưu, đảm bảo chất lượng vượt trội.

Các mô hình CAD XC2S50-5TQG144I

Biểu tượng XC2S50-5TQG144I

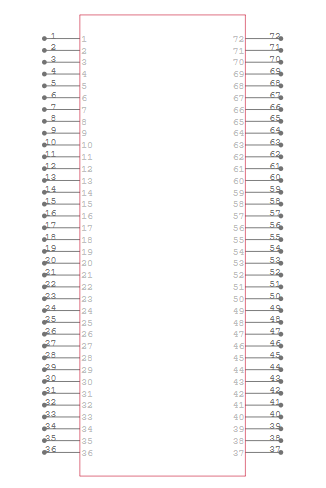

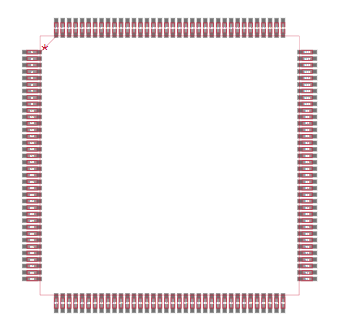

XC2S50-5TQG144I dấu chân

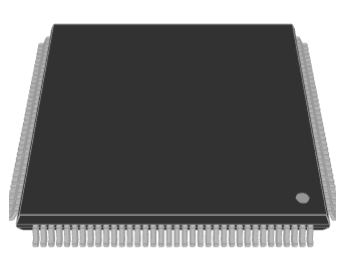

Mô hình 3D XC2S50-5TQG144I

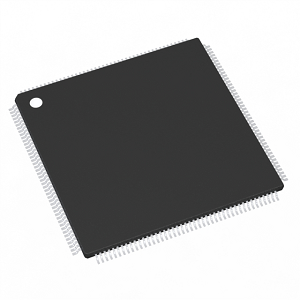

Các tính năng XC2S50-5TQG144I

• Cổng hệ thống: FPGA XC2S50-5TQG144I cung cấp khoảng 50.000 cổng hệ thống.Điều này cho phép nó hỗ trợ các thiết kế và ứng dụng kỹ thuật số phức tạp đòi hỏi một lượng đáng kể khả năng xử lý logic.

• Tế bào logic: Thiết bị này bao gồm 1.728 ô logic, tạo điều kiện cho việc thực hiện các cấu hình logic phức tạp và tạo ra các chức năng kỹ thuật số khác nhau trong FPGA.

• Các khối logic có thể định cấu hình (CLB): Nó có 384 khối logic có thể định cấu hình (CLB), cung cấp nền tảng cho logic của FPGA.Các khối này có thể được lập trình và cấu hình lại để đáp ứng các yêu cầu thiết kế cụ thể, tăng cường tính linh hoạt tổng thể của thiết bị.

• ĐẬP: FPGA được trang bị 32.768 bit RAM bên trong, cung cấp khả năng lưu trữ dữ liệu và truy xuất hiệu quả cho các tác vụ liên quan đến thao tác dữ liệu và lưu trữ dữ liệu tạm thời.

• Ghim i/o: Với 92 chân I/O, XC2S50-5TQG144I đảm bảo kết nối bên ngoài rộng rãi, cho phép nó giao diện với các thiết bị và thành phần khác trong hệ thống để tích hợp hệ thống toàn diện.

• Điện áp hoạt động: Thiết bị hoạt động ở điện áp danh nghĩa là 2,5V, với phạm vi chấp nhận được từ 2.375V đến 2.625V.Phạm vi điện áp này giúp đảm bảo hoạt động ổn định và hiệu suất đáng tin cậy trong các điều kiện điện khác nhau.

• Phạm vi nhiệt độ: XC2S50-5TQG144I được thiết kế để hoạt động hiệu quả trong phạm vi nhiệt độ rộng, từ -40 ° C đến +100 ° C, làm cho nó phù hợp để triển khai trong môi trường với điều kiện nhiệt đầy thách thức.

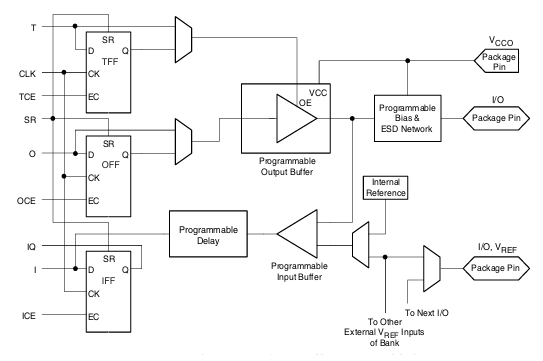

XC2S50-5TQG144I Sơ đồ khối

Sơ đồ cho thấy cách tín hiệu di chuyển vào và ra khỏi XC2S50-5TQG144I FPGA.Nó giải thích cách các chip xử lý tín hiệu đầu vào và đầu ra để giao tiếp với các thành phần khác.Trên mặt đầu ra , tín hiệu đến từ bên trong FPGA và đi qua các đơn vị lưu trữ được gọi là flip-flops.Các flip-flop này giữ dữ liệu và đảm bảo tín hiệu thay đổi vào đúng thời điểm.Các tín hiệu sau đó đi qua bộ đệm đầu ra có thể lập trình, điều chỉnh mức độ mạnh của tín hiệu và kiểm soát mức độ thay đổi của nó.Ngoài ra còn có một công tắc (điều khiển OE) quyết định xem đầu ra có nên hoạt động hay không.Một mạch bảo vệ ngăn chặn thiệt hại từ tĩnh điện trước khi tín hiệu đạt đến các chân I/O, kết nối với các thiết bị khác.Trên Bên đầu vào, Tín hiệu từ bên ngoài nhập thông qua bộ đệm đầu vào có thể lập trình, xử lý chúng trước khi gửi chúng bên trong PPGA.Một đơn vị độ trễ có thể lập trình giúp điều chỉnh thời gian tín hiệu để mọi thứ vẫn đồng bộ.FPGA cũng có thể sử dụng điện áp tham chiếu bên trong (VREF) để phù hợp với các mức điện áp khác nhau, giúp làm việc dễ dàng hơn với các loại mạch khác nhau.Một số chân I/O chia sẻ tham chiếu điện áp này để giữ tín hiệu ổn định.Thiết kế này giúp FPGA quản lý tín hiệu một cách hiệu quả, đảm bảo thời gian, bảo vệ và khả năng tương thích thích hợp với các thành phần điện tử khác nhau.

Thông số kỹ thuật XC2S50-5TQG144I

Kiểu	Tham số
Nhà sản xuất	AMD Xilinx
Loạt	Spartan®-II
Bao bì	Khay
Trạng thái một phần	Lỗi thời
Số lượng phòng thí nghiệm/CLB	384
Số lượng các yếu tố/ô logic	1728
Tổng số RAM bit	32.768
Số lượng I/O.	92
Số lượng cổng	50.000
Điện áp - Cung cấp	2.375V ~ 2.625V
Loại gắn kết	Núi bề mặt
Nhiệt độ hoạt động	-40 ° C ~ 100 ° C (TJ)
Gói / trường hợp	144-lqfp
Gói thiết bị nhà cung cấp	144-TQFP (20x20)
Số sản phẩm cơ sở	XC2S50

Các ứng dụng XC2S50-5TQG144I

Hệ thống nhúng

Trong các hệ thống nhúng, XC2S50-5TQG144I cung cấp logic cần thiết cho các ứng dụng dựa trên vi điều khiển.Nó được sử dụng rộng rãi trong các thiết bị điện tử ô tô, thiết bị di động và robot quy mô nhỏ để tăng cường chức năng và khả năng đáp ứng.

Xử lý tín hiệu

FPGA vượt trội trong các tác vụ xử lý tín hiệu, trong đó cần có khả năng thực hiện xử lý song song.Đó là lý tưởng cho việc xử lý âm thanh và video, viễn thông và phân tích dữ liệu, cung cấp mã lực để xử lý các thuật toán phức tạp và các luồng dữ liệu tốc độ cao.

Hệ thống kiểm soát công nghiệp

Các hệ thống kiểm soát công nghiệp được hưởng lợi từ sự mạnh mẽ và lập trình của FPGA này, làm cho nó phù hợp cho các ứng dụng như điều khiển quy trình, tự động hóa máy và giám sát hệ thống.Độ tin cậy của nó đảm bảo hiệu suất nhất quán trong môi trường đòi hỏi độ chính xác và ổn định hoạt động.

Hệ thống truyền thông

Trong các hệ thống truyền thông, XC2S50-5TQG144I giúp quản lý truyền dữ liệu và tiếp nhận, các hoạt động hỗ trợ như điều chế tín hiệu và giải điều chế, chuyển đổi giao thức và định tuyến mạng.Khả năng thích ứng của nó là chìa khóa trong việc phát triển cơ sở hạ tầng viễn thông và các công nghệ không dây mới nổi.

Tạo mẫu và phát triển

FPGA cũng được sử dụng rộng rãi cho các mạch kỹ thuật số tạo mẫu.Nhiều người sử dụng nó để kiểm tra và tinh chỉnh ý tưởng của họ trước khi sản xuất cuối cùng, đặc biệt là trong các dự án thiết kế chip ASIC và tùy chỉnh phức tạp.Khả năng này làm giảm thời gian phát triển và chi phí, đẩy nhanh con đường từ khái niệm này sang thị trường khác.

XC2S50-5TQG144I Các phần tương tự

• XC2S50-5TQ144I

• XC2S50-5PQ208C

• XC2S50-6PQ208C

XC2S50-5TQG144I ƯU ĐIỂM

Hiệu quả chi phí

XC2S50-5TQG144I nổi bật vì khả năng chi trả của nó, mang lại nhiều tính năng trên mỗi đô la so với nhiều FPGA cạnh tranh.Hiệu quả chi phí này đạt được thông qua công nghệ quy trình nâng cao và kiến ​​trúc hiệu quả, cho phép triển khai rộng hơn trong các thị trường nhạy cảm với chi phí.

I/O hiệu suất cao và bao bì

FPGA này hỗ trợ một loạt các tiêu chuẩn I/O và có sẵn trong các tùy chọn đóng gói hiệu quả chi phí khác nhau.Các tính năng này đảm bảo rằng thiết bị có thể được tích hợp vào nhiều ứng dụng mà không phải hy sinh hiệu suất, làm cho nó trở nên lý tưởng cho cả thị trường cao cấp và hướng khối lượng trong đó tính linh hoạt của giao diện và các ràng buộc vật lý là yếu tố.

Các tính năng cấp hệ thống

Được trang bị các tính năng quản lý bộ nhớ nâng cao như RAM phân tán và RAM khối có thể định cấu hình, XC2S50-5TQG144I tăng cường hiệu quả xử lý dữ liệu.Các tính năng này tạo điều kiện cho các tác vụ lưu trữ và xử lý dữ liệu phức tạp, tăng hiệu suất và khả năng mở rộng của hệ thống.

Tính tái lập trình

Khả năng lập trình lại của XC2S50-5TQG144I cho phép sửa đổi không giới hạn đối với cấu hình của nó, có lợi trong giai đoạn phát triển.Tính linh hoạt này cho phép tinh chỉnh các thiết kế thông qua các bản cập nhật lặp mà không cần thêm chi phí phần cứng, thúc đẩy sự đổi mới và giảm thời gian xuống sản phẩm cuối cùng.

XC2S50-5TQG144I Các bước lập trình

Lập trình FPGA XC2S50-5TQG144I từ sê-ri Spartan-II của AMD Xilinx bao gồm một loạt các bước có cấu trúc được thiết kế để dịch hiệu quả thiết kế kỹ thuật số thành cấu hình FPGA chức năng.Tại đây, một hướng dẫn tích hợp và chi tiết để giúp bạn trong quá trình lập trình:

1. Thiết kế nhập cảnh

Bắt đầu với giai đoạn nhập thiết kế, nơi bạn tạo logic kỹ thuật số của mình bằng ngôn ngữ mô tả phần cứng (HDL), chẳng hạn như VHDL hoặc Verilog.Bước ban đầu này liên quan đến chi tiết chức năng và logic mà bạn muốn thực hiện trong FPGA.Cần thiết kế chính xác và đại diện chính xác các hoạt động dự định để đảm bảo tổng hợp và thực hiện thành công.

2. Tổng hợp

Trong bước tổng hợp, sử dụng một công cụ tổng hợp để chuyển đổi mã HDL của bạn thành một danh sách netl.NetList là sự phân chia thiết kế của bạn thành một định dạng bao gồm các yếu tố logic liên kết khác nhau như cổng và flip-flops.Quá trình này chuyển thiết kế lý thuyết của bạn thành một kế hoạch chi tiết thực tế mà FPGA có thể hiểu và thực hiện.

3. Thực hiện

Việc thực hiện liên quan đến một số bước phụ: ánh xạ, đặt và định tuyến.Ánh xạ gán các phần tử của danh sách netlist của bạn cho các khối logic cụ thể trong FPGA.Đặt xác định vị trí vật lý của các khối này trên chip FPGA để tối ưu hóa hiệu suất và sử dụng tài nguyên.Định tuyến kết nối các khối này thông qua các tài nguyên kết nối có thể lập trình của FPGA.Giai đoạn này đảm bảo rằng thiết kế đáp ứng tất cả các ràng buộc về thể chất và hiệu suất.

4. Định nghĩa ràng buộc

Trong quá trình thiết kế, việc xác định các ràng buộc là cần thiết.Các ràng buộc hướng dẫn các công cụ triển khai bằng cách chỉ định các yêu cầu như thời gian (tốc độ của FPGA sẽ hoạt động) và các bài tập mã PIN (ghim trên FPGA sẽ kết nối với các phần khác nhau trong phần cứng của bạn).Chúng được khớp nối trong tệp ràng buộc người dùng (UCF), giúp tinh chỉnh thiết kế để đáp ứng các tiêu chuẩn hoạt động cụ thể.

5. Thế hệ bitstream

Khi thiết kế của bạn vượt qua thành công giai đoạn triển khai, bước tiếp theo là tạo tệp bitstream.Tệp này chứa tất cả các dữ liệu cấu hình cần thiết cho FPGA để thực hiện thiết kế.BITSTREAM là đầu ra cuối cùng của quy trình lập trình, đại diện cho trạng thái hoàn chỉnh, được lập trình của FPGA.

6. Lập trình thiết bị

Bước cuối cùng là tải BITSTREAM vào FPGA XC2S50-5TQG144I, có thể được thực hiện bằng các chế độ cấu hình khác nhau tùy thuộc vào thiết lập của bạn.TRONG Chế độ nối tiếp chính, FPGA tự chủ đọc dữ liệu cấu hình từ Prom sê-ri đính kèm (bộ nhớ chỉ đọc có thể lập trình). Chế độ nối tiếp nô lệ Cho phép một thiết bị chính bên ngoài, chẳng hạn như vi điều khiển, để cung cấp dữ liệu cấu hình FPGA. Chế độ song song nô lệ Cho phép lập trình tốc độ cao bằng cách cung cấp dữ liệu cấu hình song song từ một thiết bị chính bên ngoài.Cuối cùng, Chế độ quét ranh giới (JTAG) Sử dụng giao diện JTAG cho cả lập trình và thử nghiệm, làm cho nó hữu ích trong quá trình phát triển để gỡ lỗi và xác minh lặp.

XC2S50-5TQG144I Kích thước bao bì

Các XC2S50-5TQG144I là một mảng cổng có thể lập trình (FPGA) từ gia đình Spartan-II của Xilinx, được đặt trong một Gói Gói Quad Flat (TQFP) 144 chân.Gói này đo lường 20 mm x 20 mm.

XC2S50-5TQG144I Nhà sản xuất

XC2S50-5TQG144I là một FPGA từ họ Spartan-II, được sản xuất bởi AMD Xilinx.Xilinx, hiện là một phần của AMD, là một công ty bán dẫn hàng đầu chuyên về FPGA, SOC thích ứng và các thiết bị logic lập trình khác.XC2S50-5TQG144I ban đầu được phát triển theo loạt Xilinx Spartan-II, cung cấp 50.000 cổng hệ thống và 1.728 ô logic, được thiết kế cho các ứng dụng hiệu suất cao nhưng hiệu quả chi phí cao.Với việc mua lại của Xilinx bởi AMD, công ty tiếp tục hỗ trợ các sản phẩm kế thừa như sê-ri Spartan-II trong khi thúc đẩy các kiến ​​trúc FPGA mới hơn.Tuy nhiên, XC2S50-5TQG144I là một FPGA thế hệ cũ và có thể phải đối mặt với sự lỗi thời cuối cùng khi AMD Xilinx chuyển tập trung sang các gia đình FPGA tiên tiến hơn.

Phần kết luận

XC2S50-5TQG144I FPGA là một chip có thể lập trình lại hiệu quả và có thể lập trình lại, mang lại hiệu suất và tính linh hoạt tuyệt vời.Nó được sử dụng rộng rãi trong các hệ thống nhúng, máy công nghiệp và mạng truyền thông vì xử lý tốc độ cao và các tùy chọn kết nối mạnh mẽ.Với khả năng được lập trình và cập nhật, FPGA này giúp kiểm tra và phát triển các ý tưởng mới trước khi sản xuất cuối cùng.Mặc dù các FPGA mới hơn có sẵn, mô hình này vẫn là một lựa chọn vững chắc cho các dự án cần một giải pháp FPGA đáng tin cậy và giá cả phải chăng.Hướng dẫn này cung cấp một cái nhìn tổng quan rõ ràng và đơn giản về các tính năng, sử dụng và quy trình lập trình của FPGA, làm cho nó trở thành một nguồn tài nguyên có giá trị cho mọi người.
