Biến tần nguồn là gì?Cách thức hoạt động, loại, thành phần và ứng dụng

Bộ biến tần nguồn cho phép bạn chuyển đổi nguồn DC thành nguồn AC để bạn có thể chạy các thiết bị điện thông thường.Để hiểu cách thức hoạt động của nó, bạn cần biết các thành phần cơ bản, nguyên lý làm việc, loại, thông số kỹ thuật, ưu điểm, hạn chế và ứng dụng của nó.Bạn cũng sẽ thấy bộ biến tần nguồn khác với các thiết bị như hệ thống UPS và bộ chuyển đổi như thế nào.Cuối cùng, bạn sẽ hiểu các yếu tố chính liên quan đến việc lựa chọn biến tần phù hợp với nhu cầu của mình.

Danh mục

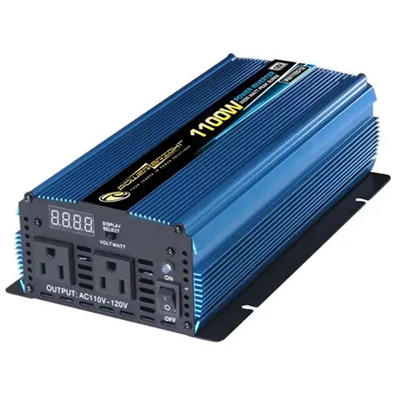

Hình 1. Biến tần di động

Biến tần nguồn là gì?

Biến tần nguồn là một thiết bị điện tử thay đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC).Nguồn DC thường đến từ các nguồn như pin, tấm pin mặt trời hoặc hệ thống điện của xe, trong khi nguồn AC là dạng tiêu chuẩn được hầu hết các thiết bị gia dụng và ổ cắm trên tường sử dụng.Mục đích chính của bộ biến tần là cung cấp điện DC cho các thiết bị sử dụng nguồn AC.Nói một cách đơn giản, nó đóng vai trò là cầu nối giữa nguồn điện DC và các thiết bị AC hàng ngày.Do chức năng này, bộ biến tần điện được sử dụng rộng rãi ở bất cứ nơi nào có nguồn điện được lưu trữ hoặc ngoài lưới điện để chạy các tải điện tiêu chuẩn.

Các thành phần chính của biến tần nguồn

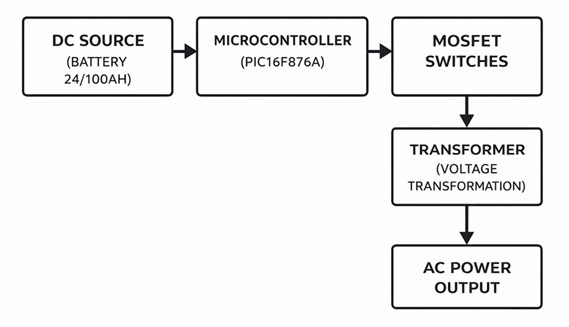

Hình 2. Các thành phần chính của Biến tần nguồn

• Nguồn DC

Đây là nguồn điện đầu vào của biến tần.Nó cung cấp dòng điện một chiều mà biến tần sẽ chuyển đổi thành dòng điện xoay chiều.Trong nhiều hệ thống, nguồn DC là một bộ pin dự trữ năng lượng để sử dụng di động, dự phòng hoặc sử dụng ngoài lưới điện.

• vi điều khiển

Phần này đóng vai trò là phần điều khiển của biến tần.Nó quản lý các tín hiệu định thời và giúp phối hợp cách hoạt động của giai đoạn chuyển mạch.Trong các thiết kế thực tế, bộ điều khiển còn giúp giữ đầu ra ổn định và có tổ chức.

• Công tắc MOSFET

MOSFET là thiết bị chuyển mạch điện tử được sử dụng trong giai đoạn cấp nguồn.Họ bật và tắt đầu vào DC ở tốc độ cao để tạo ra kiểu điện thay đổi cần thiết cho đầu ra AC.Khả năng chuyển đổi nhanh của chúng khiến chúng trở thành lựa chọn phổ biến trong các mạch biến tần hiện đại.

• Máy biến áp (Biến đổi điện áp)

Máy biến áp điều chỉnh mức điện áp phù hợp với đầu ra yêu cầu.Trong nhiều thiết kế biến tần, nó giúp tăng điện áp lên mức AC cao hơn.Nó cũng hỗ trợ cách ly điện trong một số hệ thống.

• Đầu ra nguồn AC

Đây là phần đầu ra cuối cùng của biến tần.Nó cung cấp dòng điện xoay chiều có thể được sử dụng bởi các thiết bị hoặc thiết bị được kết nối.Đầu ra được thiết kế để cung cấp năng lượng ở dạng mà các thiết bị AC có thể chấp nhận.

Biến tần hoạt động như thế nào?

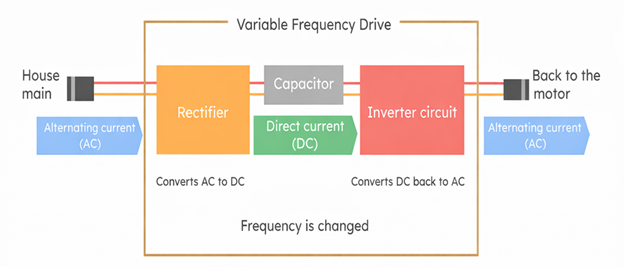

Hình 3. Nguyên lý làm việc của biến tần điện đơn giản

Biến tần nguồn hoạt động bằng cách lấy nguồn điện một chiều ổn định và chuyển đổi nó thành đầu ra điện thay đổi hoạt động giống như nguồn điện xoay chiều.Đầu tiên, năng lượng đầu vào được xử lý điện tử nên dòng điện có thể chuyển đổi qua lại rất nhanh.Sự chuyển đổi nhanh chóng này tạo ra một mô hình xen kẽ thay vì dòng một chiều liên tục như trong nguồn DC.Sau đó, dạng sóng được định hình và điều chỉnh để có thể phù hợp hơn với dạng điện xoay chiều được sử dụng bởi các thiết bị thông thường.Trong nhiều thiết kế, điện áp cũng được điều chỉnh trong quá trình hoạt động để đầu ra phù hợp với tải dự kiến.Kết quả là nguồn điện xoay chiều có thể chạy các thiết bị, dụng cụ hoặc thiết bị điện tử từ pin hoặc nguồn DC khác.Việc chuyển đổi DC sang AC thông qua chuyển mạch tốc độ cao này là nguyên lý hoạt động cốt lõi của bộ biến tần nguồn.

Các loại biến tần nguồn

Biến tần sóng vuông

Biến tần sóng vuông là loại biến tần nguồn đơn giản nhất.Nó tạo ra dạng sóng cơ bản chuyển đổi mạnh mẽ giữa điện áp dương và điện áp âm với rất ít sự định hình ở giữa.Vì đầu ra rất đột ngột nên dạng sóng không mượt mà như điện lưới thông thường.Thiết kế đơn giản này làm cho bộ biến tần sóng vuông dễ dàng chế tạo và có độ phức tạp thấp.Tuy nhiên, đầu ra thô có thể tạo ra tiếng ồn, nhiệt hoặc hiệu suất kém trong nhiều thiết bị điện.Chúng chủ yếu phù hợp với tải điện trở rất cơ bản và thiết bị đơn giản không yêu cầu nguồn điện sạch.Trong các ứng dụng hiện đại, bộ biến tần sóng vuông ít phổ biến hơn vì nhiều thiết bị cần dạng sóng AC ổn định hơn.

Biến tần sóng hình sin biến đổi

Bộ biến tần sóng hình sin được sửa đổi là bộ biến tần nguồn tạo ra dạng sóng AC dạng bậc thang hoặc dạng bậc thang.Đầu ra của nó mượt mà hơn sóng vuông nhưng vẫn không bằng sóng sin sạch do lưới điện cung cấp.Thiết kế này được sử dụng rộng rãi vì nó mang lại sự cân bằng giữa chi phí và hiệu suất cơ bản.Nhiều thiết bị thông thường có thể hoạt động bằng công suất sóng hình sin đã được điều chỉnh, đặc biệt là các tải gia dụng đơn giản và một số thiết bị điện tử nhỏ.Mặc dù vậy, dạng sóng bước có thể gây ra hiện tượng ù, tăng thêm nhiệt hoặc giảm hiệu suất trong các thiết bị nhạy cảm và thiết bị điều khiển bằng động cơ.Đó là lý do tại sao loại biến tần này thường được sử dụng cho các tải thông dụng hơn là các thiết bị điện tử tinh vi.Nó vẫn là một lựa chọn phổ biến trong đó khả năng chi trả quan trọng hơn chất lượng dạng sóng cao cấp.

Biến tần sóng sin tinh khiết

Biến tần sóng sin thuần túy là biến tần nguồn tạo ra dạng sóng AC mượt mà rất gần với nguồn điện tiêu chuẩn.Đầu ra của nó được thiết kế để phù hợp với nguồn điện sạch hình sin được sử dụng trong gia đình, văn phòng và nhiều hệ thống thương mại.Vì dạng sóng ổn định và tinh tế nên nó hoạt động tốt với các thiết bị điện tử nhạy cảm, thiết bị âm thanh, thiết bị y tế và thiết bị có động cơ.Đầu ra sạch hơn này cũng giúp giảm tiếng ồn điện, quá nhiệt và các vấn đề về hiệu suất khi tải nặng.Bộ biến tần sóng sin thuần túy thường được lựa chọn khi chất lượng điện năng là ưu tiên hàng đầu.Chúng đặc biệt hữu ích trong các hệ thống nơi hoạt động đáng tin cậy quan trọng hơn chi phí trả trước thấp hơn.Vì lý do đó, loại này được nhiều người xem là tùy chọn ưu tiên cho các ứng dụng AC nâng cao hoặc nhạy cảm.

Thông số kỹ thuật biến tần nguồn

	Thông số kỹ thuật
Điện áp đầu vào	Đầu vào DC chung mức: 12 V, 24 V hoặc 48 V DC.
Điện áp đầu ra	AC tiêu chuẩn đầu ra: 110 V, 120 V, 220 V hoặc 230 V AC.
Tần số đầu ra	đầu ra tần số: 50 Hz hoặc 60 Hz.
Công suất định mức	liên tục công suất đầu ra thường là 150 W đến 5000 W.
Tăng điện	Công suất đỉnh ngắn khoảng 1,5× đến 2× công suất định mức.
Loại dạng sóng	Dạng sóng đầu ra: Sóng vuông, Sóng hình sin biến đổi hoặc Sóng hình sin thuần túy.
Hiệu quả	Điển hình hiệu suất chuyển đổi: 85% đến 95%.
Nguồn không tải Tiêu thụ	Sử dụng điện nhàn rỗi thường là 5 W đến 25 W.
Quá tải Bảo vệ	Bảo vệ kích hoạt ở khoảng 100–120% công suất định mức.
ngắn mạch Bảo vệ	Đầu ra tắt giảm ngay lập tức khi xảy ra ngắn mạch.
Điện áp thấp Tắt máy	Tắt máy xảy ra gần 10,5 V, 21 V hoặc 42 V tùy thuộc vào điện áp hệ thống.
Điện áp cao Bảo vệ	Bảo vệ kích hoạt gần 15 V, 30 V hoặc 60 V tùy thuộc vào điện áp hệ thống.
Điện áp đầu ra quy định	Điện áp đầu ra duy trì trong phạm vi ±5% giá trị định mức.
Phương pháp làm mát	Làm mát sử dụng nhiệt bồn rửa hoặc quạt làm mát.
Vận hành Phạm vi nhiệt độ	Phạm vi điển hình: −10 °C đến 50 °C.

Ưu điểm và hạn chế của bộ biến tần nguồn

Ưu điểm của biến tần nguồn

• Chuyển đổi nguồn DC thành nguồn AC có thể sử dụng được.

• Cho phép pin chạy các thiết bị gia dụng tiêu chuẩn.

• Hỗ trợ hệ thống điện di động.

• Hoạt động tốt trong các thiết lập không nối lưới.

• Hữu ích trong hệ thống năng lượng mặt trời.

• Giúp cung cấp điện dự phòng khi mất điện.

• Có thể cấp nguồn cho các thiết bị bên trong xe và RV.

• Có nhiều kích cỡ khác nhau cho các tải trọng khác nhau.

Hạn chế của bộ biến tần nguồn

• Một phần năng lượng bị mất đi trong quá trình chuyển đổi.

• Chất lượng đầu ra phụ thuộc vào loại biến tần.

• Dạng sóng chất lượng thấp có thể ảnh hưởng đến các thiết bị nhạy cảm.

• Mỗi biến tần đều có giới hạn công suất cố định.

• Tải khởi động cao có thể vượt quá công suất biến tần nhỏ.

• Sự tích tụ nhiệt có thể làm giảm hiệu suất.

• Thời gian hoạt động của pin phụ thuộc vào nguồn điện DC được lưu trữ.

• Các thiết bị lớn hơn có thể có giá cao hơn và cần làm mát tốt hơn.

Ứng dụng của biến tần nguồn

Bộ biến tần nguồn được sử dụng trong nhiều hệ thống cần nguồn điện xoay chiều từ nguồn DC.Giá trị thực tế của chúng đến từ việc tạo ra năng lượng lưu trữ, năng lượng di động hoặc năng lượng tái tạo có thể sử dụng được cho các thiết bị khác nhau.

1. Hệ thống điện năng lượng mặt trời

Trong lắp đặt năng lượng mặt trời, các tấm pin tạo ra điện một chiều, nhưng hầu hết các thiết bị và hệ thống điện cục bộ đều sử dụng điện xoay chiều.Bộ biến tần chuyển đổi DC được tạo ra từ năng lượng mặt trời thành AC để các ngôi nhà, tòa nhà hoặc thiết bị có thể sử dụng nó.Điều này làm cho biến tần trở thành một trong những thiết bị trung tâm trong nhiều hệ thống năng lượng mặt trời dân dụng và ngoài lưới điện.Điều này đặc biệt quan trọng khi năng lượng mặt trời phải hỗ trợ tải AC thông thường.

2. Hệ thống điện dự phòng

Bộ biến tần được sử dụng rộng rãi trong các hệ thống điện dự phòng kết nối với ắc quy.Khi không có nguồn điện chính, biến tần sẽ cung cấp đầu ra AC từ năng lượng DC được lưu trữ.Điều này cho phép hệ thống chiếu sáng, các thiết bị nhỏ và các thiết bị khác tiếp tục hoạt động khi mất điện.Những hệ thống như vậy rất phổ biến trong nhà, cabin và các thiết lập nguồn điện khẩn cấp nhỏ.

3. Xe cộ, RV và Thuyền

Trong môi trường di động, nguồn điện sẵn có thường được lưu trữ dưới dạng DC trong pin.Bộ biến tần nguồn cho phép người dùng chạy bộ sạc AC, dụng cụ, thiết bị và thiết bị điện tử khi đi du lịch.Điều này rất hữu ích trong ô tô, phương tiện giải trí, hệ thống hàng hải và thiết lập cắm trại.Nó tăng thêm tính linh hoạt bằng cách mở rộng nguồn pin cho các thiết bị được thiết kế để sử dụng nguồn điện trên tường.

4. Trạm điện di động

Các trạm điện di động thường bao gồm một bộ biến tần tích hợp để cung cấp các ổ cắm AC.Pin bên trong lưu trữ năng lượng DC và biến tần giúp sử dụng năng lượng đó cho máy tính xách tay, đèn, thiết bị nhỏ và thiết bị ngoài trời.Điều này làm cho các hệ thống di động trở nên hữu ích khi đi du lịch, làm việc tại hiện trường và chuẩn bị cho trường hợp khẩn cấp.Sự tiện lợi của chúng phụ thuộc rất nhiều vào công suất đầu ra và chất lượng dạng sóng của biến tần.

5. Những ngôi nhà không có lưới điện và những địa điểm ở xa

Ở những vùng sâu vùng xa không có dịch vụ tiện ích, nguồn DC được lưu trữ từ pin hoặc nguồn tái tạo thường cần chuyển đổi sang AC.Bộ biến tần nguồn có thể chạy các tải thông thường của hộ gia đình ở những vị trí này.Điều này bao gồm ánh sáng, quạt, thiết bị nhà bếp nhỏ, thiết bị liên lạc và các công cụ cơ bản.Trong các hệ thống không nối lưới, bộ biến tần là cầu nối chính giữa năng lượng dự trữ và việc sử dụng điện hàng ngày.

6. Thiết bị thương mại và hiện trường nhỏ

Bộ biến tần nguồn cũng được sử dụng cho dịch vụ tại hiện trường, công việc ngoài trời và lắp đặt tạm thời.Chúng cho phép các công cụ và thiết bị được cấp nguồn AC hoạt động ở nơi không có nguồn điện lưới thông thường.Điều này rất hữu ích cho các nhóm bảo trì, trạm giám sát từ xa, hỗ trợ xây dựng và nền tảng làm việc di động.Trong những trường hợp này, biến tần cải thiện khả năng tiếp cận nguồn điện xoay chiều trong môi trường linh hoạt hoặc thay đổi.

Biến tần vs UPS vs Bộ chuyển đổi nguồn

Khía cạnh	Biến tần nguồn	UPS	Bộ chuyển đổi
Chức năng chính	Chuyển đổi DC sang nguồn điện xoay chiều	Cung cấp bản sao lưu Nguồn AC và bảo vệ	Thay đổi một dạng điện sang dạng khác
Đầu vào điển hình	DC từ pin hoặc nguồn năng lượng mặt trời	Nguồn điện AC có bên trong pin	AC hoặc DC, tùy thuộc vào loại
Đầu ra điển hình	Nguồn điện xoay chiều	Nguồn điện xoay chiều	Đầu ra AC hoặc DC
Pin dự phòng	Thông thường bên ngoài pin	Pin tích hợp	Thường thì không pin
Nguồn điện trong thời gian Mất điện	Hoạt động nếu pin nguồn điện có sẵn	Tự động cung cấp nguồn điện dự phòng	Không được thiết kế cho mất điện
Thời gian chuyển nhượng	Phụ thuộc vào thiết kế biến tần	Rất nhanh hoặc gần ngay lập tức	Không áp dụng
quyền lực điều hòa	Điện áp cơ bản kiểm soát	Bao gồm đột biến và bảo vệ điện áp	Phụ thuộc vào thiết kế chuyển đổi
Bảo vệ chống sét	Đôi khi bao gồm	Tích hợp chung tính năng	Không phải là chính chức năng
Đầu ra dạng sóng	Hình vuông, sửa đổi sin, hoặc sin thuần túy	Thường sạch sẽ đầu ra AC	Có thể không sản xuất AC
Sử dụng điển hình	Hệ thống năng lượng mặt trời, xe cộ, thiết lập sao lưu	Máy tính, máy chủ, thiết bị mạng	Điện áp hoặc nguồn điện mạch chuyển đổi
Năng lượng dự trữ Nguồn	Ngân hàng pin hoặc nguồn điện một chiều	Pin bên trong hệ thống	Thông thường không có
Độ ổn định đầu ra	Phụ thuộc vào chất lượng biến tần	Đầu ra ổn định cho các thiết bị nhạy cảm	Phụ thuộc vào giai đoạn chuyển đổi
Loại tải chung	thiết bị, dụng cụ, thiết bị chung	Nhạy cảm thiết bị điện tử	điện tử mạch điện
Hệ thống Độ phức tạp	Trung bình	Phức tạp hơn do đến pin và điều khiển	Thay đổi theo thiết kế
Mục đích cốt lõi	Làm cho DC có thể sử dụng được như AC	Duy trì quyền lực trong thời gian mất điện	Chuyển đổi điện áp hoặc loại nguồn

Kết luận

Bộ biến tần đóng vai trò quan trọng trong việc chuyển đổi dòng điện một chiều hoặc lưu trữ thành dòng điện xoay chiều có thể sử dụng được cho nhiều loại thiết bị và hệ thống.Hiệu suất của chúng phụ thuộc vào các yếu tố như loại dạng sóng, định mức công suất, hiệu suất, thiết kế bên trong và ứng dụng dự kiến.Bằng cách hiểu các thành phần, hoạt động, thông số kỹ thuật, lợi ích, nhược điểm và cách sử dụng thực tế của chúng, việc xem chúng phù hợp như thế nào với các hệ thống điện hiện đại sẽ trở nên dễ dàng hơn.Việc so sánh rõ ràng với các bộ UPS và bộ chuyển đổi cũng giúp xác định chức năng và giá trị riêng của chúng.
