Điốt Flyback là gì?Nó hoạt động như thế nào và tại sao mạch của bạn cần một cái

Trong bài viết này, bạn sẽ tìm hiểu diode flyback là gì và tại sao bạn cần nó trong các mạch có rơle, động cơ và cuộn dây điện từ.Bạn sẽ hiểu EMF được tạo ra như thế nào khi dòng điện đột ngột dừng lại và nó có thể làm hỏng các thiết bị chuyển mạch của bạn như thế nào.Bài viết giải thích cách hoạt động của diode flyback, bạn nên đặt nó ở đâu và cách chọn loại diode phù hợp.Bạn cũng sẽ thấy các loại điốt phổ biến và cách chúng được sử dụng trong mạch điện.

Danh mục

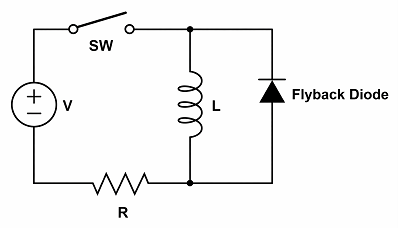

Hình 1. Mạch điốt Flyback

Điốt Flyback là gì?

Diode flyback là một diode bảo vệ được kết nối trong mạch cảm ứng để ngăn chặn điện áp cao tăng vọt khi dòng điện bị tắt đột ngột.Nó còn được gọi là diode quay tự do, diode snubber hoặc diode EMF ngược.Diode này chủ yếu được sử dụng với các cuộn dây như rơle, cuộn dây điện từ và động cơ lưu trữ năng lượng trong từ trường.Khi thiết bị chuyển mạch tắt, năng lượng tích trữ có thể tạo ra điện áp ngược nguy hiểm.Diode flyback bảo vệ các bóng bán dẫn, MOSFET và các bộ phận chuyển mạch khác khỏi hư hỏng do EMF ngược gây ra trong các mạch điện cảm.

Tại sao cần có Diode Flyback?

Các thành phần cảm ứng như cuộn dây và rơle lưu trữ năng lượng dưới dạng từ trường trong khi dòng điện chạy qua chúng.Khi nguồn điện bị ngắt đột ngột, từ trường sẽ sụp đổ rất nhanh.Sự thay đổi đột ngột về dòng điện này tạo ra một xung điện áp cao, được gọi là EMF ngược (sức điện động).Điện áp tăng vọt có thể cao hơn nhiều so với điện áp nguồn và có thể làm hỏng các thiết bị chuyển mạch nhạy cảm.Cần có một diode flyback để ngăn chặn quá trình điện áp cao này phá hủy hoặc làm suy yếu các thành phần mạch.

Điốt Flyback hoạt động như thế nào?

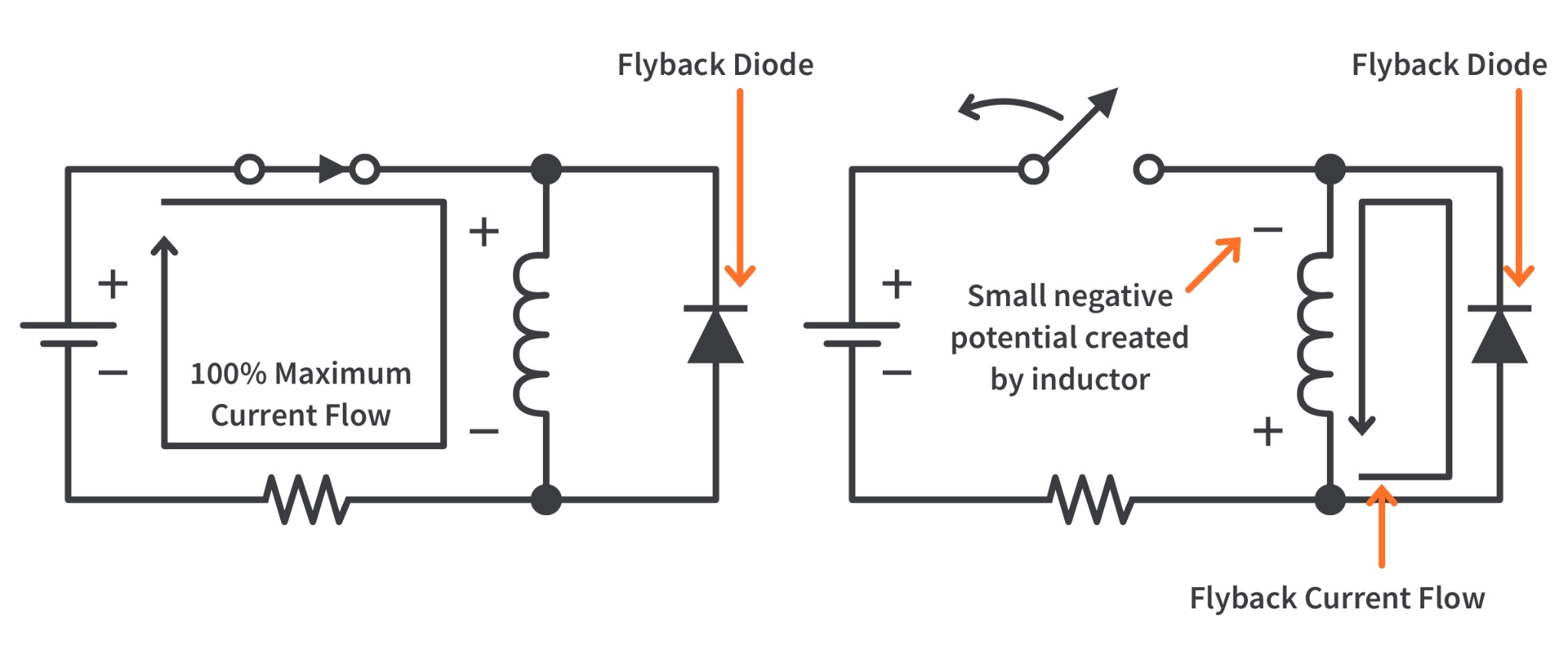

Hình 2. Hoạt động của Flyback Diode (Điều kiện bình thường và tắt)

Trong điều kiện hoạt động bình thường, khi công tắc đóng và dòng điện chạy qua cuộn dây, diode flyback bị phân cực ngược và không dẫn điện.Ở trạng thái này, nó vẫn không hoạt động và không ảnh hưởng đến mạch điện.Khi công tắc mở, dòng điện qua cuộn cảm không thể dừng ngay lập tức vì cuộn cảm chống lại sự thay đổi đột ngột của dòng điện.Từ trường suy giảm tạo ra điện áp ngược trên cuộn dây.Điện áp ngược này phân cực thuận cho diode flyback, cho phép dòng điện chạy qua cuộn dây và vòng lặp diode.Dòng điện tuần hoàn giảm dần khi năng lượng dự trữ được giải phóng.Trong quá trình này, diode sẽ kẹp điện áp ở mức an toàn, bảo vệ thiết bị chuyển mạch khỏi các xung điện áp cao.

Vị trí điốt Flyback trong mạch

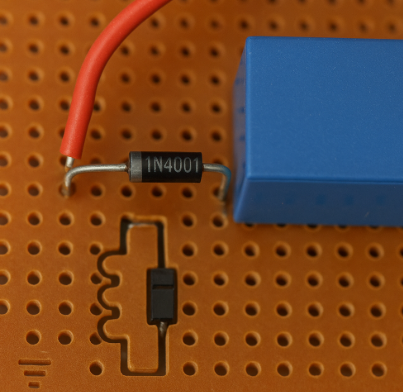

Hình 3. Kết nối điốt Flyback

Một diode flyback được kết nối song song với tải cảm ứng, chẳng hạn như cuộn dây rơle hoặc cuộn dây động cơ.Diode được đặt đúng cực, nghĩa là cực âm của nó kết nối với cực dương của cuộn dây và cực dương của nó kết nối với cực âm.Sự định hướng này đảm bảo diode vẫn phân cực ngược trong quá trình hoạt động bình thường.Khi công tắc tắt, cực tính trên cuộn dây sẽ đảo ngược và diode trở nên phân cực thuận.Như được hiển thị trong Hình 3, việc kết nối trực tiếp diode qua cuộn dây sẽ mang lại sự bảo vệ ngay lập tức cho thiết bị chuyển mạch.

Làm thế nào để chọn điốt Flyback phù hợp?

Việc chọn đúng diode flyback sẽ đảm bảo khả năng bảo vệ mạch đáng tin cậy và tuổi thọ linh kiện lâu dài.Điốt phải phù hợp với đặc tính điện của tải cảm ứng và thiết bị chuyển mạch.

1. Kiểm tra xếp hạng điện áp ngược

Định mức điện áp ngược của diode phải cao hơn điện áp cung cấp của mạch.Điều này đảm bảo diode có thể chịu được điện áp hoạt động bình thường một cách an toàn mà không bị hỏng.Nên sử dụng giới hạn an toàn để ngăn ngừa hư hỏng trong điều kiện nhất thời.Luôn xác minh điện áp cung cấp tối đa trước khi chọn diode.

2. Xác minh xếp hạng chuyển tiếp hiện tại

Diode phải xử lý dòng điện cực đại chạy qua cuộn dây khi công tắc tắt.Định mức dòng điện thuận phải bằng hoặc lớn hơn dòng điện hoạt động của cuộn cảm.Nếu định mức quá thấp, diode có thể quá nóng và hỏng.Chọn một diode có đủ công suất hiện tại để có hiệu suất đáng tin cậy.

3. Xem xét tốc độ phục hồi

Trong các mạch chuyển mạch nhanh, chẳng hạn như điều khiển động cơPWM, tốc độ phục hồi trở nên quan trọng.Diode phục hồi chậm có thể không đáp ứng đủ nhanh trong các ứng dụng tần số cao.Đối với các mạch như vậy, diode phục hồi nhanh sẽ cải thiện hiệu suất và giảm tổn thất chuyển mạch.Điốt tiêu chuẩn thích hợp cho các mạch rơle tần số thấp.

4. Quyết định giữa điốt tiêu chuẩn, nhanh hoặc Schottky

Điốt chỉnh lưu tiêu chuẩn hoạt động tốt để bảo vệ rơle và điện từ cơ bản.Điốt phục hồi nhanh được ưa chuộng trong việc chuyển đổi nguồn điện và mạch điều khiển tốc độ cao.Điốt Schottky cung cấp khả năng chuyển mạch rất nhanh và giảm điện áp chuyển tiếp thấp hơn, giúp cải thiện hiệu quả.Sự lựa chọn phụ thuộc vào tốc độ chuyển mạch và yêu cầu về mạch.

Điốt phổ biến được sử dụng làm điốt Flyback

Sau khi hiểu cách chọn một diode flyback, sẽ rất hữu ích khi biết các loại diode phổ biến được sử dụng trong mạch điện.Mỗi loại được chọn dựa trên yêu cầu về tốc độ chuyển mạch, hiệu suất và tần số mạch.

Dòng 1N4001–1N4007

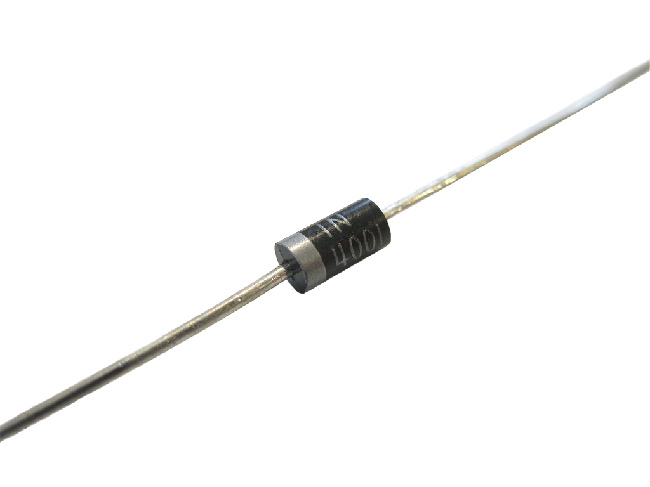

Hình 4. Điốt 1N400x

Dòng 1N4001–1N4007 là một nhóm điốt chỉnh lưu đa năng thường được sử dụng làm điốt flyback trong các mạch tần số thấp.Những điốt này được thiết kế để chỉnh lưu nguồn tiêu chuẩn và bảo vệ tải cảm ứng cơ bản.Chúng xử lý dòng điện vừa phải và được sử dụng rộng rãi trong các mạch điều khiển rơle và hệ thống điều khiển động cơ DC nhỏ.Sự khác biệt giữa mỗi model chủ yếu nằm ở mức điện áp ngược tối đa của chúng.Bởi vì chúng là các điốt phục hồi chậm nên chúng phù hợp nhất cho các ứng dụng chuyển mạch tốc độ thấp.Như thể hiện trong hình, diode dẫn hướng trục này có cấu trúc đơn giản và có sẵn rộng rãi trong các linh kiện điện tử.

HER108

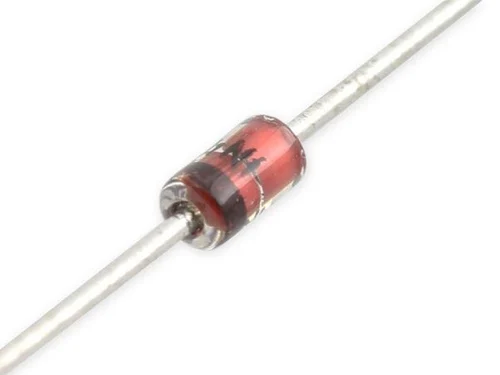

Hình 5. Điốt HER108

HER108 là diode phục hồi nhanh hiệu suất cao được thiết kế cho các ứng dụng chuyển mạch tốc độ cao hơn.Nó thường được sử dụng như một diode flyback trong việc chuyển đổi nguồn điện và mạch điều khiểnPWM.So với điốt chỉnh lưu tiêu chuẩn, nó có thời gian phục hồi ngược nhanh hơn, giúp giảm tổn thất chuyển mạch.Điều này làm cho nó phù hợp với các mạch hoạt động ở tần số cao hơn.HER108 cũng hỗ trợ khả năng xử lý điện áp cao hơn, khiến nó trở nên đáng tin cậy trong những môi trường đòi hỏi khắt khe.Như được minh họa trong hình, nó thường có dạng trục tương tự như các điốt chỉnh lưu khác.

UF4007

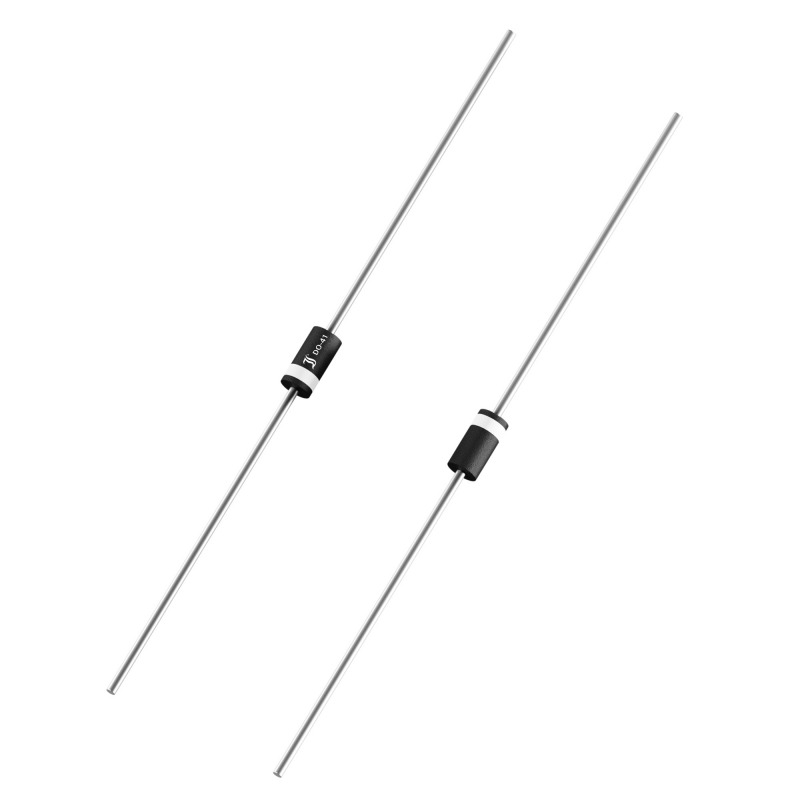

Hình 6. Điốt UF4007

UF4007 là một diode phục hồi cực nhanh được sử dụng rộng rãi để bảo vệ flyback trong các mạch điện tử tốc độ cao.Nó cung cấp dải điện áp tương tự như 1N4007 nhưng có hiệu suất chuyển mạch nhanh hơn nhiều.Tính năng này làm cho nó trở nên lý tưởng cho việc chuyển đổi bộ điều chỉnh, bộ biến tần và mạch SMPS.Do thời gian phục hồi nhanh nên nó giảm tiếng ồn và cải thiện hiệu suất tổng thể của hệ thống.Nó thường được chọn khi điốt tiêu chuẩn quá chậm đối với ứng dụng.Như trong hình, nó trông giống như một diode chỉnh lưu thông thường nhưng được tối ưu hóa để hoạt động ở tần số cao.

FR107

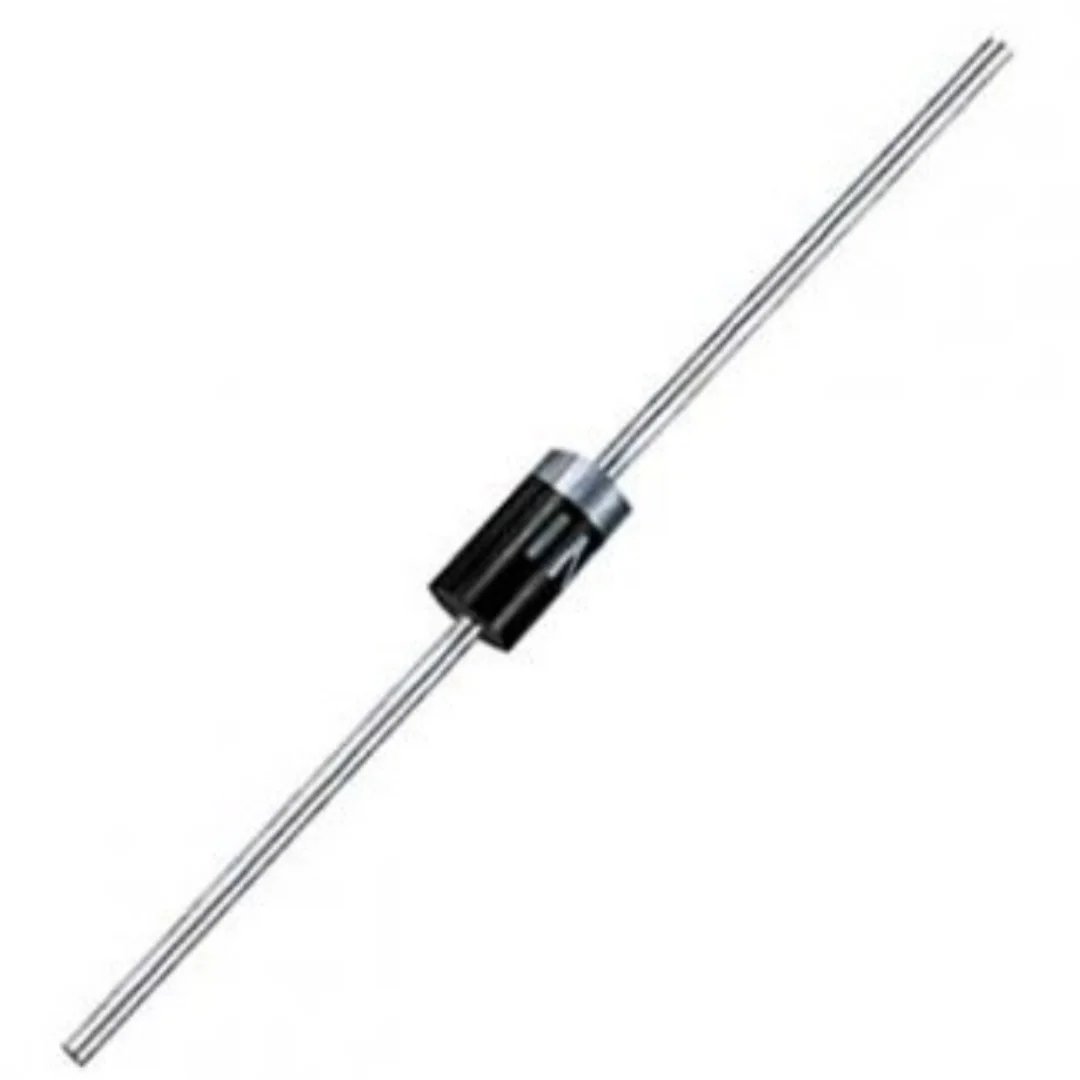

Hình 7. Điốt FR107

FR107 là một diode chỉnh lưu phục hồi nhanh thường được sử dụng cho các ứng dụng flyback và freewheeling.Nó cung cấp khả năng phục hồi ngược nhanh hơn so với điốt 1N400x tiêu chuẩn.Điều này làm cho nó phù hợp với các mạch chuyển mạch tần số trung bình và hệ thống điều khiển động cơ.FR107 hỗ trợ xử lý dòng điện vừa phải và hiệu suất ổn định trong điều kiện chuyển mạch.Nó thường được sử dụng trong các mạch cấp nguồn đòi hỏi tốc độ phản hồi được cải thiện.Như được hiển thị trong Hình 7, nó đi kèm với một gói dây dẫn hướng trục nhỏ gọn để dễ dàng lắp PCB.

1N5819

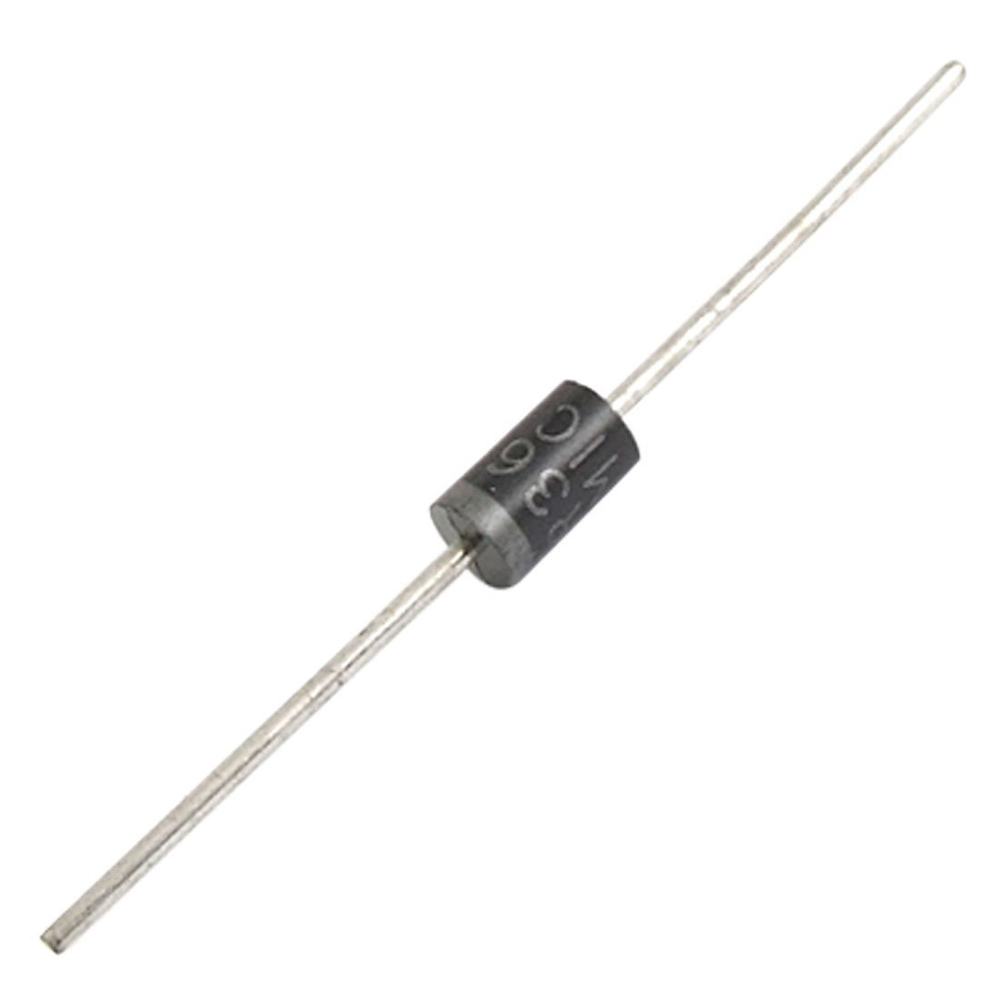

Hình 8. Điốt Schottky 1N5819

1N5819 là diode Schottky thường được sử dụng làm diode flyback trong các mạch điện áp thấp, hiệu suất cao.Không giống như các điốt chỉnh lưu tiêu chuẩn, nó có độ sụt điện áp chuyển tiếp rất thấp.Điều này làm giảm tổn thất điện năng và cải thiện hiệu suất trong các hệ thống chạy bằng pin.Nó cũng cung cấp hiệu suất chuyển mạch rất nhanh, phù hợp với các bộ chuyển đổi DC-DC tần số cao.Do sự sụt giảm điện áp thấp nên nó được sử dụng rộng rãi trong các trình điều khiển động cơ điện áp thấp và các thiết bị điện tử nhúng.Như thể hiện trong hình, diode có hệ số dạng trục điển hình nhưng sử dụng công nghệ rào cản Schottky bên trong.

Diode Flyback vs Diode quay tự do vs Snubber

Thuật ngữ flyback diode và freewheeling diode thường được sử dụng thay thế cho nhau, nhưng chúng đề cập đến các bối cảnh sử dụng hơi khác nhau.Tuy nhiên, mạch snubber là một phương pháp bảo vệ rộng hơn có thể sử dụng điện trở và tụ điện thay vì điốt.

tham số	Điốt bay ngược	Diode tự do	Mạch Snubber RC
Định nghĩa cơ bản	Diode bảo vệ cho tải cảm ứng	Diode cho phép dòng điện tuần hoàn	Mạng ức chế điện áp điện trở-tụ điện
Mục đích chính	Ngăn chặn lại EMF	Duy trì đường dẫn hiện tại	Giảm xung điện áp và chuông
Thành phần tiêu biểu	Điốt đơn	Điốt đơn	Điện trở + Tụ điện
Được sử dụng với	Rơle, động cơ, cuộn dây	Cuộn cảm trong bộ chuyển đổi	Thiết bị chuyển mạch
Vị trí	Trên tải cảm ứng	Trên cuộn cảm	Qua công tắc hoặc tải
Kiểm soát điện áp	Kẹp điện áp ở mức an toàn	Duy trì dòng chảy hiện tại	Hấp thụ năng lượng nhất thời
Độ phức tạp của mạch	Rất đơn giản	Rất đơn giản	Phức tạp hơn
Giảm EMI	Trung bình	Trung bình	Cao
Tác động tốc độ chuyển đổi	Làm chậm sự phân rã hiện tại	Làm chậm sự phân rã hiện tại	Cho phép phân rã có kiểm soát
Tản điện	Thấp	Thấp	Cao hơn nhờ điện trở
Sự phù hợp về tần số	Thấp đến trung bình	Trung bình đến cao	Mạch tần số cao
Xử lý năng lượng	Năng lượng từ trường	Năng lượng từ trường	Năng lượng điện thoáng qua
Thuật ngữ sử dụng chung	Bảo vệ rơle	Cuộn cảm chuyển đổi điện	Bảo vệ chuyển mạch tốc độ cao
Số lượng thành phần	một	một	Hai hoặc nhiều hơn

Ưu điểm của việc sử dụng điốt Flyback

Điốt Flyback được sử dụng rộng rãi vì chúng cung cấp khả năng bảo vệ mạch đơn giản và hiệu quả.Chúng cải thiện độ tin cậy và giảm rủi ro lỗi trong hệ thống chuyển mạch.

• Bảo vệ bóng bán dẫn, MOSFET và thiết bị chuyển mạch khỏi điện áp tăng vọt

• Giảm nhiễu điện và nhiễu điện từ (EMI)

• Linh kiện có chi phí thấp và sẵn có rộng rãi

• Dễ dàng cài đặt với kết nối song song đơn giản

• Cải thiện độ bền và tuổi thọ tổng thể của mạch

• Yêu cầu độ phức tạp thiết kế bổ sung tối thiểu

Ứng dụng của điốt Flyback

Điốt Flyback thường được sử dụng trong các mạch có tải cảm ứng.Vai trò của chúng rất lớn trong việc duy trì hoạt động ổn định và an toàn trong nhiều hệ thống điện tử.

1. Mạch điều khiển rơle

Điốt Flyback được sử dụng rộng rãi trong các mạch điều khiển rơle để bảo vệ các bóng bán dẫn điều khiển cuộn dây rơle.Khi rơle tắt, diode sẽ ngăn chặn các xung điện áp cao.Điều này đảm bảo hoạt động đáng tin cậy trong các hệ thống tự động hóa và điều khiển.

2. Điều khiển động cơ DC

Trong các mạch điều khiển động cơ DC, điốt flyback bảo vệ các thiết bị chuyển mạch khỏi các xung điện áp cảm ứng.Chúng được sử dụng trong điều khiển động cơ cầu H và bộ điều khiển tốc độPWM.Điều này giúp duy trì hoạt động ổn định của động cơ.

3. Hệ thống điều khiển điện từ

Solenoid tạo ra điện áp cảm ứng mạnh khi tắt.Một diode flyback ngăn ngừa hư hỏng các thiết bị điện tử điều khiển.Những hệ thống này phổ biến trong tự động hóa công nghiệp và điều khiển van.

4. Điện tử ô tô

Điốt Flyback được sử dụng trong các mô-đun rơle ô tô và mạch truyền động.Xe chứa nhiều tải cảm ứng như kim phun nhiên liệu và rơle.Bảo vệ thích hợp cải thiện độ tin cậy lâu dài trong môi trường khắc nghiệt.

5. Chuyển đổi nguồn điện

Trong các mạch điện chuyển mạch, điốt flyback được sử dụng để quản lý dòng năng lượng trong các bộ phận cảm ứng.Chúng giúp bảo vệ MOSFET và kiểm soát các xung điện áp.Điều này cải thiện sự ổn định của hệ thống trong các hệ thống điện được điều chỉnh.

6. Hệ thống nhúng và vi điều khiển

Bộ vi điều khiển thường điều khiển rơle và động cơ thông qua bóng bán dẫn.Điốt Flyback bảo vệ các hệ thống logic điện áp thấp này khỏi hiện tượng quá độ cảm ứng.Điều này ngăn chặn việc đặt lại bất ngờ hoặc hư hỏng phần cứng.

Kết luận

Diode flyback bảo vệ các thiết bị chuyển mạch bằng cách cung cấp đường dẫn an toàn cho dòng điện cảm ứng khi tắt nguồn.Vị trí thích hợp trên tải cảm ứng và lựa chọn chính xác dựa trên định mức điện áp, công suất hiện tại và tốc độ phục hồi là rất quan trọng để bảo vệ hiệu quả.Các loại điốt khác nhau, bao gồm điốt tiêu chuẩn, điốt phục hồi nhanh và điốt Schottky, được chọn tùy thuộc vào tần số chuyển mạch và nhu cầu hiệu quả.Bằng cách giảm xung đột điện áp, nhiễu điện và ứng suất linh kiện, điốt flyback cải thiện độ tin cậy và kéo dài tuổi thọ của hệ thống điện tử.
