Photonics là gì?Hướng dẫn đầy đủ về công nghệ dựa trên ánh sáng

Quang tử học là sử dụng ánh sáng để gửi, kiểm soát và phát hiện thông tin một cách nhanh chóng và hiệu quả.Trong bài viết này, bạn sẽ tìm hiểu quang tử là gì, các thành phần chính được sử dụng trong hệ thống quang tử và cách các hệ thống này hoạt động từ đầu đến cuối.Bạn cũng sẽ khám phá các loại công nghệ quang tử khác nhau, chẳng hạn như sợi quang, quang tử tích hợp, laser, quang tử sinh học và quang tử lượng tử.Ngoài ra, bạn sẽ biết quang tử học được sử dụng ở đâu và điều gì khiến nó trở nên mạnh mẽ và đầy thách thức.

Danh mục

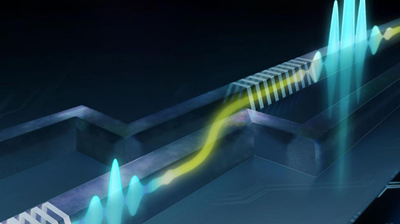

Hình 1. Tín hiệu ống dẫn sóng quang tử

Photonics là gì?

Photonics là khoa học và công nghệ tạo ra, điều khiển và phát hiện ánh sáng (photon).Photon là các hạt cơ bản mang năng lượng ánh sáng và chuyển động với tốc độ ánh sáng, giúp truyền thông tin nhanh chóng và hiệu quả.Không giống như electron, photon không có khối lượng hoặc điện tích, điều này cho phép chúng truyền đi với lực cản tối thiểu.Photonics tập trung vào việc điều khiển ánh sáng để truyền tín hiệu, cảm biến và ứng dụng năng lượng.Nó đóng một vai trò quan trọng trong công nghệ hiện đại bằng cách cho phép truyền thông tốc độ cao và điều khiển quang học chính xác.Khi các hệ thống kỹ thuật số đòi hỏi hiệu suất nhanh hơn, quang tử tiếp tục phát triển như một lĩnh vực quan trọng trong khoa học và kỹ thuật tiên tiến.

Các thành phần trong hệ thống quang tử

• Nguồn sáng (Laser/LED)

Nguồn sáng tạo ra tín hiệu quang học được sử dụng trong hệ thống quang tử.Chúng chuyển đổi năng lượng điện thành ánh sáng thông qua các quá trình như phát xạ kích thích hoặc phát quang điện.Laser tạo ra ánh sáng có tính kết hợp và tập trung cao, trong khi đèn LED phát ra ánh sáng rộng hơn và ít định hướng hơn.Những nguồn này rất tốt để khởi tạo tín hiệu quang trong hệ thống truyền thông và cảm biến.

• Ống dẫn sóng quang (Sợi quang/Dây dẫn trên chip)

Ống dẫn sóng quang dẫn ánh sáng từ điểm này đến điểm khác với mức tổn thất tối thiểu.Chúng giam giữ ánh sáng trong một cấu trúc bằng cách sử dụng phản xạ nội toàn phần hoặc độ tương phản chiết suất.Ví dụ bao gồm sợi quang và ống dẫn sóng tích hợp trên chip.Các thành phần này đảm bảo truyền tín hiệu hiệu quả trên khoảng cách.

• Bộ điều biến quang học

Bộ điều biến quang kiểm soát các đặc tính của ánh sáng như cường độ, pha hoặc tần số.Chúng mã hóa thông tin thành tín hiệu ánh sáng bằng cách sửa đổi các đặc tính của nó.Điều này thường được thực hiện bằng cách sử dụng tín hiệu điện để tác động đến hành vi quang học.Bộ điều biến được sử dụng để truyền dữ liệu trong hệ thống thông tin quang.

• Bộ tách sóng quang (Photodiodes)

Bộ tách sóng quang chuyển đổi ánh sáng tới thành tín hiệu điện.Chúng hoạt động dựa trên hiệu ứng quang điện, trong đó các photon tạo ra các hạt mang điện trong vật liệu.Điều này cho phép các hệ thống điện tử giải thích các tín hiệu quang học.Photodiode được sử dụng rộng rãi để thu và đo tín hiệu.

• Bộ ghép và bộ chia quang

Bộ ghép quang phân chia hoặc kết hợp các tín hiệu ánh sáng trong một hệ thống.Chúng phân phối năng lượng quang giữa nhiều đường dẫn hoặc hợp nhất các tín hiệu thành một.Những thành phần này rất quan trọng để định tuyến và quản lý tín hiệu quang.Chúng thường được sử dụng trong các mạng quang tử phức tạp.

• Bộ lọc quang học

Bộ lọc quang học có chọn lọc cho phép các bước sóng ánh sáng nhất định đi qua trong khi chặn các bước sóng khác.Chúng giúp tinh chỉnh và kiểm soát chất lượng tín hiệu trong hệ thống quang tử.Bộ lọc được sử dụng để loại bỏ nhiễu hoặc tách các kênh trong các hệ thống dựa trên bước sóng.Điều này cải thiện độ rõ nét của tín hiệu và hiệu suất hệ thống.

Photonics hoạt động như thế nào?

Hệ thống quang tử hoạt động bằng cách tạo ra ánh sáng, dẫn nó đi qua một đường dẫn được kiểm soát, sửa đổi các đặc tính của nó và cuối cùng là phát hiện ra nó.Quá trình bắt đầu với một nguồn sáng tạo ra các photon, sau đó được dẫn vào môi trường truyền dẫn như ống dẫn sóng hoặc sợi quang.Khi ánh sáng truyền đi, nó duy trì tốc độ cao và tổn thất năng lượng thấp so với tín hiệu điện.Điều này làm cho quang tử có hiệu quả cao trong việc truyền thông tin.

Trong quá trình truyền, tín hiệu ánh sáng có thể được điều chế để mang dữ liệu bằng cách thay đổi cường độ, pha hoặc bước sóng.Tín hiệu đã được sửa đổi sẽ truyền qua hệ thống cho đến khi đến được máy dò.Ở đầu nhận, bộ tách sóng quang chuyển đổi tín hiệu quang trở lại dạng điện để xử lý.Luồng hoàn chỉnh này, từ quá trình tạo đến quá trình phát hiện, xác định cách hệ thống quang tử cho phép xử lý tín hiệu nhanh và đáng tin cậy.

Các loại công nghệ quang tử

Quang tử sợi quang

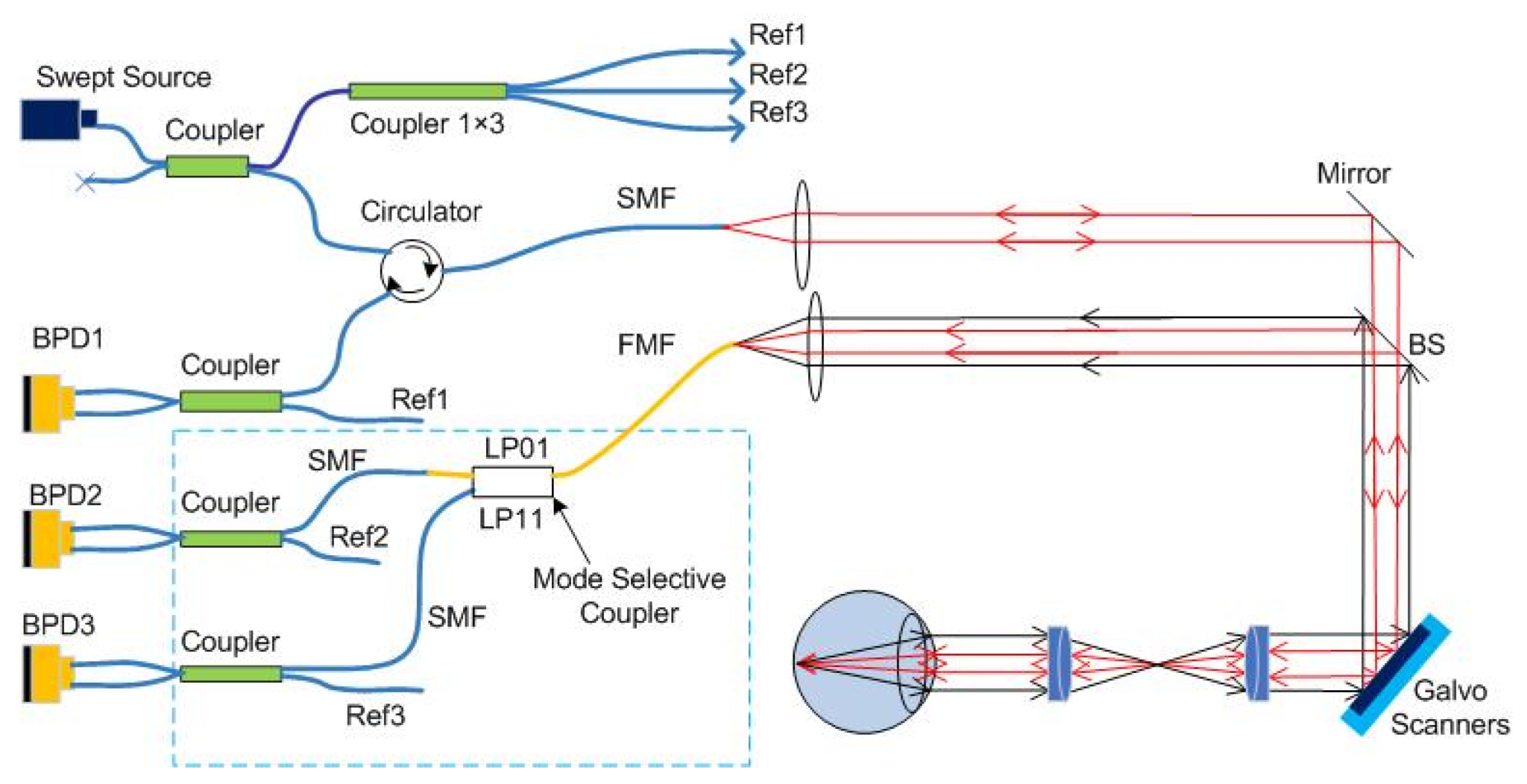

Hình 2. Hệ thống quang tử sợi quang

Quang tử sợi quang đề cập đến các hệ thống sử dụng sợi quang để truyền tín hiệu ánh sáng qua khoảng cách.Những sợi này được làm bằng thủy tinh hoặc nhựa và dẫn ánh sáng đi qua sự phản xạ toàn phần bên trong cấu trúc lõi.Thiết kế cho phép ánh sáng truyền đi với độ suy giảm rất thấp và độ méo tín hiệu tối thiểu.Như được minh họa trong các đường dẫn quang có cấu trúc, tín hiệu có thể được phân tách, kết hợp hoặc chuyển hướng bằng cách sử dụng các thành phần như bộ ghép và bộ tuần hoàn trong hệ thống sợi quang.Quang tử sợi quang hỗ trợ định tuyến ánh sáng chính xác thông qua cấu hình đơn chế độ hoặc đa chế độ.Nó cũng cho phép truyền tín hiệu ổn định ngay cả trên khoảng cách xa do chênh lệch chiết suất được kiểm soát.Loại quang tử này rất phù hợp cho các hệ thống truyền dẫn quang hiệu quả và đáng tin cậy.

Photonics tích hợp (Mạch tích hợp quang tử)

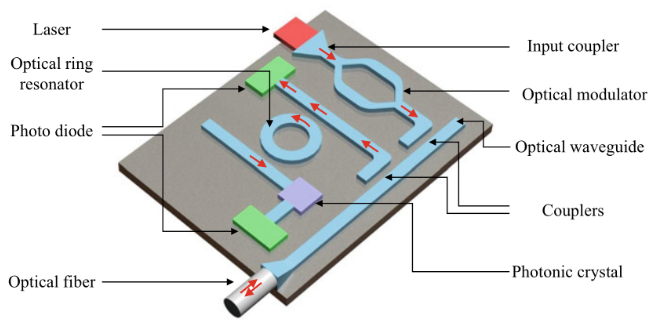

Hình 3. Mạch tích hợp quang tử

Quang tử tích hợp đề cập đến việc tích hợp nhiều thành phần quang học vào một con chip nhỏ gọn duy nhất.Các thành phần này, chẳng hạn như ống dẫn sóng, bộ điều biến và máy dò, được kết hợp để thực hiện các chức năng quang học phức tạp trong một khu vực nhỏ.Cấu trúc dựa trên chip cho phép điều khiển chính xác đường dẫn ánh sáng bằng cách sử dụng các mạch quang thu nhỏ.Như đã thấy trong các bố cục nhỏ gọn, ánh sáng có thể được định tuyến qua các bộ cộng hưởng, bộ ghép và ống dẫn sóng trong một nền tảng duy nhất.Sự tích hợp này cải thiện độ ổn định của hệ thống và giảm kích thước vật lý so với các thiết lập rời rạc.Nó cũng cho phép thiết kế có thể mở rộng phù hợp với quá trình xử lý quang học tiên tiến.Quang tử tích hợp đóng một vai trò quan trọng trong các hệ thống quang học thu nhỏ hiện đại.

Quang Tử Laser

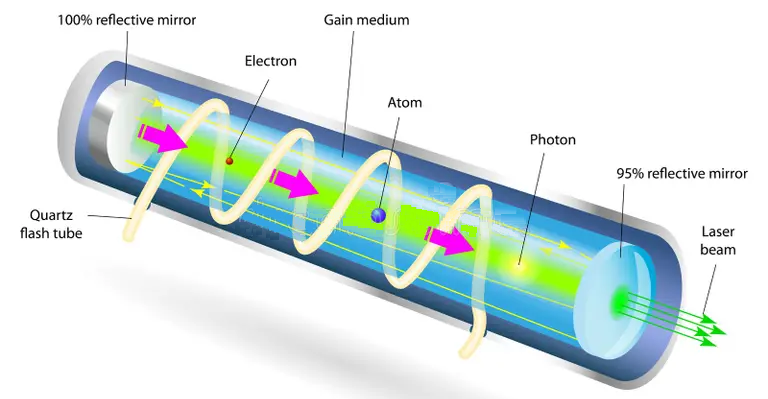

Hình 4. Hệ thống quang tử laze

Quang tử học laser tập trung vào các hệ thống tạo ra và điều khiển ánh sáng kết hợp bằng nguồn laser.Một tia laser tạo ra ánh sáng thông qua sự phát xạ kích thích trong môi trường khuếch đại được bao bọc bởi các gương phản chiếu.Cấu trúc này khuếch đại các photon và tạo ra chùm tia đơn sắc và có tính định hướng cao.Khoang cộng hưởng đảm bảo rằng sóng ánh sáng vẫn cùng pha, dẫn đến sự kết hợp.Như được hình dung trong các thiết lập laser có cấu trúc, năng lượng đầu vào sẽ kích thích các nguyên tử giải phóng các photon tăng cường lẫn nhau.Quang tử laser cho phép kiểm soát chính xác bước sóng và chất lượng chùm tia.Loại quang tử này rất quan trọng đối với các ứng dụng yêu cầu nguồn sáng ổn định và cường độ cao.

quang tử sinh học

Biophotonics là việc sử dụng các công nghệ dựa trên ánh sáng để nghiên cứu và phân tích các vật liệu sinh học.Nó liên quan đến sự tương tác giữa các photon và các mô, tế bào hoặc phân tử sinh học sống.Ánh sáng có thể được sử dụng để quan sát các đặc điểm cấu trúc và chức năng mà không cần tiếp xúc trực tiếp.Các kỹ thuật trong lĩnh vực này dựa vào các đặc tính quang học như độ hấp thụ, tán xạ và huỳnh quang.Biophotonics cho phép chụp ảnh độ phân giải cao và phân tích không xâm lấn.Nó hỗ trợ quan sát chi tiết ở cấp độ vi mô và phân tử.Lĩnh vực này kết nối quang tử và khoa học đời sống để điều tra sinh học nâng cao.

Quang tử lượng tử

Quang tử lượng tử tập trung vào hành vi và sự kiểm soát của từng photon ở cấp độ lượng tử.Nó nghiên cứu cách các photon có thể được sử dụng làm vật mang thông tin lượng tử.Không giống như các hệ thống ánh sáng cổ điển, nó xử lý các tính chất như sự chồng chất và sự vướng víu trong một bối cảnh đơn giản hóa.Photon lý tưởng cho các hệ lượng tử vì chúng tương tác yếu với môi trường.Điều này cho phép họ bảo toàn các trạng thái lượng tử ở khoảng cách xa hơn.Quang tử lượng tử cho phép các phương pháp tiếp cận mới để bảo mật thông tin liên lạc và tính toán nâng cao.Nó đại diện cho một lĩnh vực nghiên cứu đang phát triển về công nghệ quang học thế hệ tiếp theo.

Ứng dụng của Photonics

1. Viễn thông

Quang tử cho phép truyền dữ liệu tốc độ cao bằng tín hiệu ánh sáng.Hệ thống truyền thông quang học dựa vào quang tử để xử lý các yêu cầu băng thông lớn.Điều này cho phép trao đổi dữ liệu và internet nhanh hơn trên khoảng cách xa.Điều này rất quan trọng đối với cơ sở hạ tầng truyền thông toàn cầu hiện đại.

2. Chẩn đoán và chẩn đoán hình ảnh y tế

Quang tử được sử dụng để ghi lại hình ảnh chi tiết của các mô sinh học.Kỹ thuật quang học cung cấp phân tích không xâm lấn và độ phân giải cao.Điều này giúp phát hiện sớm và theo dõi chính xác các tình trạng.Nó cải thiện độ chính xác chẩn đoán và an toàn cho bệnh nhân.

3. Sản xuất và gia công nguyên liệu

Photonics hỗ trợ quá trình cắt, tạo hình và xử lý bề mặt chính xác.Các công cụ dựa trên ánh sáng mang lại độ chính xác cao và giảm thiểu lãng phí vật liệu.Những hệ thống này cho phép chất lượng sản xuất nhất quán và được kiểm soát.Chúng được sử dụng rộng rãi trong môi trường sản xuất tiên tiến.

4. Cảm biến và đo lường

Cảm biến quang tử phát hiện những thay đổi về đặc tính ánh sáng để đo các điều kiện vật lý.Chúng bao gồm nhiệt độ, áp suất và thành phần hóa học.Cảm biến quang học cung cấp độ nhạy cao và thời gian phản hồi nhanh.Điều quan trọng là giám sát công nghiệp và phân tích môi trường.

5. Trung tâm dữ liệu và máy tính

Photonics cải thiện tốc độ truyền dữ liệu trong hệ thống máy tính.Kết nối quang học làm giảm độ trễ và mức tiêu thụ điện năng.Điều này giúp nâng cao hiệu suất hệ thống tổng thể trong môi trường có nhu cầu cao.Nó hỗ trợ sự phát triển của các hệ thống xử lý dữ liệu quy mô lớn.

6. Hệ thống quốc phòng và an ninh

Quang tử được sử dụng trong các hệ thống yêu cầu phát hiện và giám sát chính xác.Công nghệ quang học cho phép đo và theo dõi khoảng cách chính xác.Các hệ thống này cải thiện độ tin cậy trong các môi trường khác nhau.Chúng rất lý tưởng cho các giải pháp giám sát và bảo mật tiên tiến.

Ưu điểm và hạn chế của Photonics

Ưu điểm của Photonics

• Truyền dữ liệu tốc độ cao sử dụng tín hiệu ánh sáng

• Tổn thất năng lượng thấp so với hệ thống điện

• Miễn nhiễm nhiễu điện từ

• Dung lượng băng thông cao để truyền dữ liệu lớn

• Kiểm soát tín hiệu chính xác và chính xác

• Tích hợp nhỏ gọn trong các thiết bị quang học hiện đại

Hạn chế của Photonics

• Chi phí ban đầu của các bộ phận quang học cao hơn

• Thiết kế hệ thống và căn chỉnh phức tạp

• Nhạy cảm với hư hỏng vật lý ở một số vật liệu

• Hiệu quả hạn chế trong một số quy trình chuyển đổi nhất định

• Đòi hỏi kỹ thuật sản xuất chuyên biệt

• Việc tích hợp với các hệ thống điện tử có thể gặp khó khăn

Quang tử vs Điện tử

Khía cạnh	Quang tử	Điện tử
Nhà cung cấp tín hiệu	Photon (không điện tích, không có khối lượng)	điện tử (hạt tích điện)
Tuyên truyền Tốc độ	~3 × 10⁸ m/s (trong chân không), ~2 × 10⁸ m/s (trong sợi quang)	~10⁵–10⁶ m/s vận tốc trôi trong dây dẫn
Băng thông công suất	Lên tới >100 Tbps trên mỗi sợi (hệ thống WDM)	Thông thường lên tới 10–100 Gbps trên mỗi kênh
Dải tần số	~10¹²–10¹⁵ Hz (hồng ngoại với ánh sáng khả kiến)	Lên tới ~10¹¹ Hz (phạm vi vi sóng)
Mất năng lượng (Truyền tải)	~0,2 dB/km (sợi quang)	Đáng kể tổn hao điện trở theo khoảng cách
Điện từ Sự can thiệp	Hoàn toàn miễn nhiễm với EMI	Bị ảnh hưởng bởi EMI và nhiễu xuyên âm
Tản nhiệt	Rất thấp trong thời gian sự truyền tải	Cao do sưởi ấm bằng điện trở (tổn thất I2R)
truyền tải Khoảng cách	>100 km không khuếch đại (sợi quang)	Thông thường <1–2 m cho tín hiệu tốc độ cao không có bộ lặp
Mật độ dữ liệu	Rất cao thông qua ghép kênh bước sóng (hơn 100 kênh)	Bị giới hạn bởi hạn chế về dây dẫn và tần số
Chuyển đổi tốc độ	Femto giây sang pico giây (chuyển mạch quang học)	Nano giây (chuyển mạch điện tử)
Hiệu suất năng lượng (Truyền tải)	Công suất thấp hơn mỗi chút trên một khoảng cách dài	Công suất cao hơn mức tiêu thụ mỗi bit
tín hiệu Suy thoái	Tối thiểu hơn khoảng cách xa	Đáng kể suy giảm và tích tụ tiếng ồn
Tích hợp Mật độ	Trung bình (vẫn phát triển quy mô PIC)	Cực kỳ cao (hàng tỷ bóng bán dẫn trên mỗi chip)
Sản xuất Kỳ hạn	Mới nổi và quy trình chuyên biệt	Trưởng thành cao Chế tạo CMOS
Sử dụng điển hình Tập trung	Dữ liệu tốc độ cao truyền tải, liên kết quang	chế biến, Hệ thống logic và điều khiển

Kết luận

Quang tử cho phép truyền tín hiệu tốc độ cao, tổn thất thấp bằng cách sử dụng ánh sáng thay vì dòng điện, điều này rất quan trọng đối với truyền thông hiện đại và các công nghệ tiên tiến.Các hệ thống của nó dựa vào các thành phần cốt lõi như nguồn sáng, ống dẫn sóng, bộ điều biến và bộ tách sóng quang hoạt động cùng nhau để xử lý tín hiệu quang một cách hiệu quả.Các công nghệ quang tử khác nhau hỗ trợ các ứng dụng trong viễn thông, chăm sóc sức khỏe, sản xuất, cảm biến và điện toán.Bất chấp những thách thức như chi phí và độ phức tạp, lợi ích về hiệu suất và khả năng ngày càng tăng của nó khiến quang tử trở thành động lực chính cho đổi mới công nghệ trong tương lai.
