Cảm biến phạm vi laser VL53L1x: Thông số kỹ thuật, sơ đồ mạch và sơ đồ mạch

Bài viết này đi sâu vào sự phức tạp của VL53L1X, khám phá các thông số kỹ thuật, ứng dụng thực tế và kỹ thuật tích hợp.Bằng cách hiểu các chức năng toàn diện và các tính năng nâng cao của nó, bạn có thể mở khóa toàn bộ tiềm năng của cảm biến này, mở đường cho các giải pháp sáng tạo trong vô số lĩnh vực công nghệ.Nó cũng thảo luận về một cuộc thăm dò chi tiết về VL53L1X, bắt đầu bằng cấu hình pinout của nó và bao gồm các ứng dụng của nó, để cung cấp sự hiểu biết thấu đáo về cảm biến cạnh cắt này.

Danh mục

VL53L1X là gì?

Các VL53L1X Đánh dấu một bước nhảy biến đổi trong công nghệ cảm biến thời gian bay (TOF) bằng cách cung cấp các phép đo khoảng cách chính xác và nhanh chóng lên đến 4 mét.Được tôn vinh như một cảm biến Mini TOF sáng tạo, nó thu hút sự ngưỡng mộ với tốc độ vượt trội và độ chính xác phi thường của nó, với tần số đo đạt tới 50 Hz.

Các khả năng nâng cao của VL53L1X phát sinh từ thiết kế tinh vi của nó, tích hợp bộ phát và cảm biến laser để xác định chênh lệch thời gian giữa các xung phát ra và phản xạ.Sự thành thạo của nó trong hoạt động trong các điều kiện ánh sáng khác nhau và khả năng chống nhiễu của nó đảm bảo hiệu suất đáng tin cậy.Với tần suất 50 Hz, các ứng dụng như nhận dạng cử chỉ và tránh chướng ngại vật trong robot được hưởng lợi rất nhiều từ thời gian phản hồi nhanh chóng của nó.

VL53L1X thể hiện tính linh hoạt đáng chú ý.Điều hướng robot tự trị trở nên hiệu quả hơn khi các máy sử dụng cảm biến để ánh xạ môi trường xung quanh và tránh chướng ngại vật một cách liền mạch.Robotics gia đình như máy hút bụi tận dụng cảm biến này để cải thiện hiệu quả làm sạch bằng cách lập bản đồ chính xác.Trong điện tử tiêu dùng, cảm biến tăng cường điện thoại thông qua kiểm soát cử chỉ chính xác, do đó làm phong phú thêm tương tác.

VL53L1X cung cấp một số lợi ích riêng biệt khi so sánh với các cảm biến khoảng cách truyền thống như loại siêu âm hoặc hồng ngoại.Độ chính xác cao hơn và phạm vi mở rộng làm cho nó phù hợp cho cả các phép đo ngắn và đường dài, đặc biệt có lợi trong các trường định hướng chính xác như tự động hóa công nghiệp.Kích thước nhỏ gọn của nó và mức tiêu thụ năng lượng thấp làm cho nó trở thành một lựa chọn tối ưu cho các thiết bị di động.

Pinout của VL53L1X

Số pin	Tên tín hiệu	Tín hiệu Kiểu	Mô tả tín hiệu
1	AVDDVCSEL	Cung cấp	Cung cấp vcsel, được kết nối với nguồn cung chính
2	AVSSVCSEL	Đất	VCSEL Ground, được kết nối với mặt đất chính
3	GND	Đất	Được kết nối với mặt đất chính
4	GND2	Đất	Được kết nối với mặt đất chính
5	Xshut	Đầu vào kỹ thuật số	Pin Xshutdown, hoạt động thấp
6	GND3	Đất	Được kết nối với mặt đất chính
7	GPIO1	Đầu ra kỹ thuật số	Làm gián đoạn đầu ra.Mở ra đầu ra
8	DNC	Đầu vào kỹ thuật số	Không kết nối, phải được để lại nổi
9	SDA	Đầu vào kỹ thuật số/đầu ra	I²C Dữ liệu nối tiếp
10	SCL	Đầu vào kỹ thuật số	Đầu vào đồng hồ nối tiếp I²C
11	AVDD	Cung cấp	Cung cấp, được kết nối với nguồn cung chính
12	GND4	Đất	Được kết nối với mặt đất chính

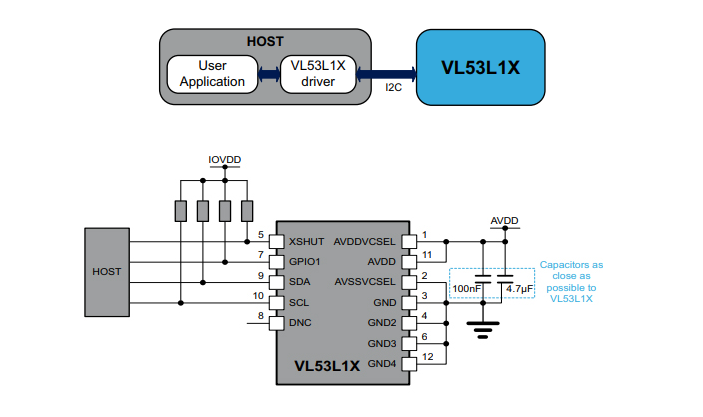

Bố cục mạch VL53L1X

VL53L1X là một cảm biến khác nhau về thời gian bay từ STMicroelectronics.Cảm biến này hoạt động bằng cách phát ra laser hồng ngoại và đo thời gian lấy laser bật lại từ một vật thể sang cảm biến, cho phép đo khoảng cách chính xác.Công nghệ này tìm thấy các cách sử dụng đa dạng, bao gồm phát hiện chướng ngại vật, nhận dạng cử chỉ và cảm biến gần.Khi thiết kế bố cục mạch cho cảm biến VL53L1X, một số thành phần đóng vai trò trong việc đảm bảo hiệu suất tối ưu của cảm biến:

Cung cấp điện

Cảm biến hoạt động tốt nhất với nguồn điện ổn định, được đặt ở mức 2,8V hoặc 3,3V.Một bộ điều chỉnh giảm thấp (LDO) được khuyến nghị để duy trì điện áp ổn định này, vì các dao động có thể ảnh hưởng đến độ chính xác.Chiến lược đặt tụ điện gần đầu vào năng lượng để lọc tiếng ồn.

Giao tiếp i2c

Giao tiếp với VL53L1X xảy ra thông qua giao thức I2C.Giao tiếp thành công đòi hỏi các điện trở kéo lên trên SDA (dòng dữ liệu) và SCL (dòng đồng hồ).Thông thường, điện trở 10kΩ đủ, nhưng có thể cần điều chỉnh dựa trên điện dung xe buýt.

Máy bay mặt đất

Việc thực hiện một mặt phẳng mặt đất liên tục dưới cảm biến rất hữu ích để giảm nhiễu và đảm bảo hoạt động đúng.Các mặt phẳng mặt đất đóng vai trò là khiên, giảm thiểu nhiễu điện từ và tăng cường tính toàn vẹn tín hiệu.

Cân nhắc bố trí

Bố cục mạch hiệu quả đòi hỏi sự chú ý đến một số yếu tố:

Định vị cảm biến và các thành phần như bộ điều chỉnh LDO và điện trở kéo lên gần nhau.Sự sắp xếp này làm giảm độ dài dấu vết, giảm thiểu các hiệu ứng cảm ứng tiềm năng và giảm độ mẫn cảm nhiễu.

Định tuyến cẩn thận của dấu vết năng lượng và tín hiệu là cần phải ngăn chặn nhiễu xuyên âm và nhiễu.Giữ các dấu vết công suất tách biệt với dấu vết tín hiệu giúp cải thiện hiệu suất tổng thể.Sử dụng dấu vết dày hơn cho các đường dây điện để giảm điện trở và các giọt điện áp tiềm năng, đồng thời duy trì các đường tín hiệu càng ngắn càng tốt.

Đặt các tụ điện tách gần cảm biến và đầu vào LDO giúp tăng cường tính ổn định và hiệu suất bằng cách lọc nhiễu tần số cao.Giá trị tụ điện thay đổi từ 0,1μF đến 10μF.

Tuân thủ các hướng dẫn bố cục này có thể tăng độ tin cậy và độ chính xác của cảm biến VL53L1X.Ví dụ, đảm bảo một mặt phẳng mặt đất rắn giảm thiểu các vấn đề toàn vẹn tín hiệu, một thách thức chung trong các mạch đóng gói dày đặc.Việc lựa chọn chính xác các giá trị điện trở kéo lên có thể tinh chỉnh giao tiếp I2C, đảm bảo tính nhất quán truyền dữ liệu.

Thông số kỹ thuật VL53L1X

Kiểu	Tham số
Bao bì	Số lượng lớn
Trạng thái một phần	Tích cực
Điện áp - Cung cấp	2.8V-5V
Sử dụng IC / bộ phận	VL53L1X
Loại cảm biến	Ánh sáng, thời gian bay 3D (TOF)
Loạt	Chuyến bay ™
Mức độ nhạy cảm độ ẩm (MSL)	1 (không giới hạn)
Số phần cơ sở	VL53L1
Nội dung được cung cấp	(Các) bảng

Các tính năng của VL53L1X

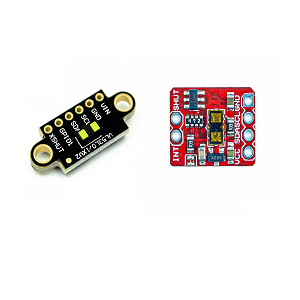

Cảm biến VL53L1X được kết hợp khéo léo vào hai bảng đột phá riêng biệt.Mỗi bảng cung cấp các chức năng chuyên dụng phù hợp để phục vụ cho các ứng dụng cụ thể và các điều kiện môi trường khác nhau.

Cảm biến thời gian bay trong khoảng thời gian dài

Một đặc điểm nổi bật của VL53L1X là khả năng của nó cho các đường dài thông qua công nghệ thời gian bay (TOF) tiên tiến.Tính năng này cho phép các phép đo khoảng cách chính xác, các ứng dụng phong phú như điều hướng tự trị, nhận dạng cử chỉ và lập bản đồ môi trường.Các phép đo chính xác như vậy đủ khả năng tự tin và độ tin cậy có thể là sự khác biệt giữa thành công và thất bại trong các nhiệm vụ phức tạp.

Bộ điều chỉnh với phạm vi đầu vào 5 đến 2,8 V

Bảng bao gồm bộ điều chỉnh trên tàu có thể xử lý phạm vi đầu vào từ 5 đến 2,8 V, ổn định nó thành đầu ra 2.8 V nhất quán.Quy định điện áp này đảm bảo cảm biến hoạt động đáng tin cậy trên các môi trường điện tử khác nhau.Sự ổn định trong hiệu suất là thuận lợi trong bất kỳ tình huống nào trong đó biến động nguồn điện là một thách thức chung.Điều này cho phép cảm biến hoạt động liền mạch trong vô số thiết bị.

Bộ chuyển đổi cấp độ giao diện tín hiệu cho VL53L1X

Để cho phép giao tiếp trơn tru giữa cảm biến VL53L1X và các bộ vi điều khiển máy chủ hoạt động ở các mức logic khác nhau, một bộ chuyển đổi cấp độ giao diện tín hiệu được kết hợp.Giao diện này đảm bảo khả năng tương thích và truyền dữ liệu liền mạch, mở rộng phạm vi ứng dụng của cảm biến trong các hệ thống điện áp hỗn hợp.Lưu lượng dữ liệu đáng tin cậy duy trì tính toàn vẹn của các hoạt động, chứng minh có lợi cho các tích hợp công nghệ đa dạng.

Đo khoảng cách thực sự

Cảm biến vượt trội trong việc cung cấp các phép đo khoảng cách chính xác, không phân biệt kích thước, hình dạng hoặc tính chất phản xạ của mục tiêu.Tính năng này là lợi thế cho cảm biến gần trong các thiết bị thông minh, phát hiện chướng ngại vật trong robot và đo lường chính xác trong tự động hóa công nghiệp.Khả năng thích ứng với các đặc điểm mục tiêu khác nhau làm phong phú thêm bối cảnh ứng dụng của nó, làm cho nó trở thành một lựa chọn linh hoạt để tìm kiếm độ tin cậy trong các điều kiện khác nhau.

Tích hợp PCB mini

Được thiết kế để tích hợp liền mạch vào PCB thu nhỏ, yếu tố hình thức nhỏ gọn cảm biến làm cho nó phù hợp với các thiết bị bị hạn chế không gian.Điều này có lợi trong các thiết bị điện tử tiêu dùng hiện đại, thiết bị IoT và công nghệ đeo được đòi hỏi hiệu suất cao trong không gian vật lý hạn chế.Hiệu quả trong việc lắp vào không gian chặt chẽ mà không ảnh hưởng đến chức năng giúp tăng cường khả năng ứng dụng của nó trong các giải pháp công nghệ nhỏ gọn, tiên tiến.VL53L1X không chỉ điều chỉnh mạnh mẽ các đặc điểm mục tiêu khác nhau mà còn duy trì hiệu suất đáng tin cậy trong các điều kiện năng lượng khác nhau.Những phẩm chất này, kết hợp với các tùy chọn tích hợp linh hoạt, biến cảm biến trở thành một giải pháp đáng tin cậy và sáng tạo cho một loạt các ứng dụng nâng cao.

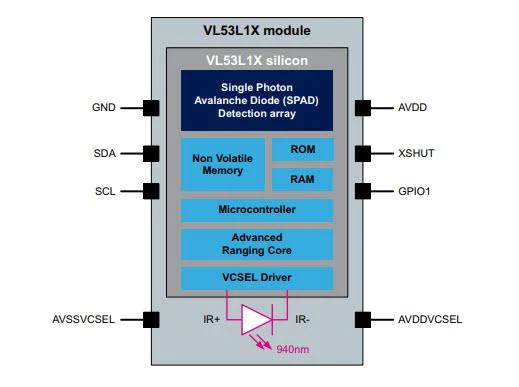

Sơ đồ vận hành VL53L1X

Các ứng dụng của công nghệ cảm biến VL53L1X

Phát hiện người dùng

Cảm biến VL53L1X giúp tăng cường điều khiển năng lượng tự động cho các thiết bị khác nhau, chẳng hạn như máy tính xách tay và hệ thống IoT.Bằng cách phát hiện chính xác sự hiện diện, nó có thể tối ưu hóa việc sử dụng năng lượng, dẫn đến thời lượng pin và hiệu quả năng lượng dài hơn.Trong một không gian làm việc hiện đại, các thiết bị quản lý thông minh dựa trên phát hiện có thể cải thiện tính bền vững và chi phí vận hành tại nơi làm việc.

Robot và máy hút bụi

VL53L1X là tốt trong robot và chất tẩy rửa chân không để phát hiện chướng ngại vật đường dài, nhanh chóng.Khả năng phát hiện các đối tượng nhanh chóng và chính xác chuyển sang điều hướng và làm sạch hiệu quả hơn.Ví dụ, máy hút bụi robot có thể ánh xạ không gian hiệu quả hơn, giảm cơ hội va chạm và đảm bảo các thói quen làm sạch kỹ lưỡng.Ứng dụng thực tế này minh họa cách công nghệ cảm biến tiên tiến trực tiếp tăng cường các công việc gia đình và làm sạch hàng ngày.

Máy bay không người lái

Triển khai VL53L1X trong máy bay không người lái tạo điều kiện hỗ trợ hạ cánh, lơ lửng ổn định và phát hiện trần chính xác.Những khả năng này là tốt cho các hoạt động máy bay không người lái liền mạch trong các môi trường khác nhau.Máy bay không người lái được sử dụng trong các dịch vụ khảo sát, nhiếp ảnh và giao hàng.Lợi ích từ các cảm biến đáng tin cậy duy trì sự ổn định và chính xác.Sự tích hợp này nhấn mạnh vai trò của công nghệ cảm biến mạnh mẽ trong việc thúc đẩy hiệu quả và độ tin cậy của các thiết bị trên không hiện đại.

Giám sát hàng tồn kho

VL53L1X hỗ trợ trong các kệ thông minh và máy bán hàng tự động bằng cách cung cấp giám sát hàng tồn kho chính xác.Nó đảm bảo theo dõi chính xác các sản phẩm, giúp tăng cường hiệu quả hoàn lại và giảm chi phí quản lý hàng tồn kho.Ứng dụng này mở rộng các ngành công nghiệp bán lẻ và hậu cần, thực hiện các quy trình hàng tồn kho hợp lý để thành công hoạt động.Sử dụng các cảm biến nâng cao để giám sát có thể dẫn đến chuỗi cung ứng thông minh và đáp ứng hơn.

Ứng dụng vệ sinh

Trong các ứng dụng vệ sinh, VL53L1X đảm bảo phát hiện đáng tin cậy bất kể độ phản xạ mục tiêu.Tính năng này được sử dụng cho các hệ thống cảm ứng trong phòng vệ sinh công cộng và cài đặt chăm sóc sức khỏe, tăng cường vệ sinh.Bằng cách đảm bảo hiệu suất nhất quán bất kể điều kiện môi trường, công nghệ cảm biến này giúp duy trì các tiêu chuẩn cao về độ sạch và sự hài lòng.

Các tòa nhà thông minh và ánh sáng

Các tòa nhà thông minh và hệ thống chiếu sáng tận dụng VL53L1X để theo dõi mọi người và cho phép kiểm soát cử chỉ.Ứng dụng của nó tạo điều kiện cho ánh sáng tiết kiệm năng lượng và tăng cường tương tác.Ví dụ, trong các văn phòng hiện đại và các tòa nhà dân cư, sử dụng các cảm biến tiên tiến để chiếu sáng điều khiển bằng cử chỉ có thể dẫn đến việc sử dụng tài nguyên năng lượng được cá nhân hóa và hiệu quả hơn.Ứng dụng thực tế này nêu bật vai trò của tích hợp cảm biến trong việc tạo ra các môi trường thông minh.

Nhận dạng cử chỉ 1D

VL53L1X hỗ trợ nhận dạng cử chỉ 1D.Khả năng này là lý tưởng cho thiết bị điện tử tiêu dùng và thiết bị nhà thông minh, cung cấp các cơ chế điều khiển trực quan.Việc thực hiện nhận dạng cử chỉ giúp tăng cường sự thuận tiện và phù hợp với các xu hướng giao diện không cảm ứng.Hiệu quả của các giải pháp như vậy nhấn mạnh tầm quan trọng của thiết kế trung tâm trong công nghệ.

Lấy nét camera

Trong các hệ thống camera, VL53L1X cải thiện tốc độ lấy nét tự động và độ mạnh, đặc biệt là trong điều kiện ánh sáng đầy thách thức và cho theo dõi lấy nét video.Tăng cường này là tốt để đạt được hình ảnh chất lượng cao trong nhiếp ảnh và quay phim.Máy ảnh với tự động lấy nét nhanh và đáng tin cậy cung cấp sự linh hoạt sáng tạo hơn.Thông qua các ứng dụng mở rộng này, rõ ràng là các cảm biến VL53L1X tác động đến các trường khác nhau, từ thiết bị điện tử đến tự động hóa công nghiệp.Tích hợp các cảm biến nâng cao vào các công cụ hàng ngày không chỉ tăng hiệu quả mà còn tạo tiền đề cho các đổi mới trong tương lai.

Chế độ khoảng cách tính bằng VL53L1X

Cảm biến khoảng cách VL53L1X có ba chế độ cụ thể: ngắn, trung bình và dài.Mỗi chế độ được hiệu chỉnh cho các điều kiện môi trường duy nhất và phạm vi đo, giải quyết các nhu cầu ứng dụng khác nhau.

Chế độ đường dài

Trong chế độ đường dài của nó, VL53L1X có thể đo khoảng cách lên đến 4 mét.Mặc dù khả năng của nó, chế độ này cho thấy độ nhạy cao đối với ánh sáng xung quanh.Trong các kịch bản thực tế, điều này thể hiện trong môi trường với ánh sáng mạnh mẽ.Ví dụ, ánh sáng mặt trời trực tiếp và nội thất sáng rực có thể thách thức độ chính xác của cảm biến, giống như cách mắt chúng ta có thể đấu tranh với ánh sáng chói.Những môi trường này đòi hỏi phải xem xét cẩn thận để giảm thiểu bất kỳ vấn đề chính xác tiềm năng nào.

Chế độ khoảng cách trung bình

Chế độ khoảng cách trung bình cân bằng phạm vi và độ nhạy với ánh sáng xung quanh.Chế độ này đo khoảng cách hiệu quả trong phạm vi lên đến 2 mét.Phục vụ như một giải pháp trung gian, nó có khả năng cho điều kiện ánh sáng xung quanh vừa phải.Tính linh hoạt này làm cho nó phù hợp cho các ứng dụng trong nhà và bán ra trong nhà khác nhau, nơi mong muốn hiệu suất cân bằng.

Chế độ khoảng cách ngắn

Chế độ khoảng cách ngắn được chế tạo để có khả năng chống nhiễu ánh sáng tối đa, đảm bảo độ tin cậy ngay cả trong các cài đặt sáng rực.Chế độ này cung cấp phạm vi đo lên tới 1,3 mét.Sự mạnh mẽ của nó là có giá trị cho các kịch bản đòi hỏi các phép đo tầm gần và độ chính xác cao.Các ứng dụng lý tưởng bao gồm dây chuyền lắp ráp và hệ thống phát hiện gần.Hãy nghĩ về cách, trong môi trường mờ, chuyển sang đèn pin tập trung giúp tăng cường khả năng hiển thị và độ chính xác.

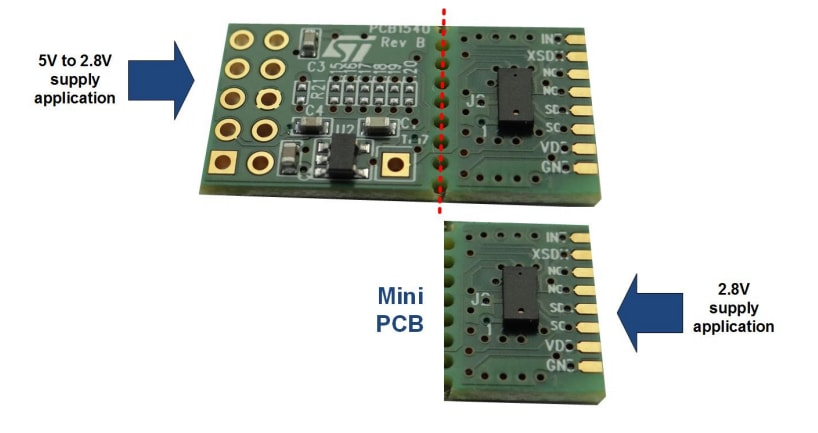

Thiết kế bảng có thể phá vỡ của VL53L1X

Một lợi ích đáng chú ý của thiết kế bảng có thể phá vỡ là sự tiện lợi đáng chú ý của nó trong việc tối ưu hóa không gian chặt chẽ.Các bảng đột phá này có thể được phân tách dọc theo các đường chấm màu đỏ được đánh dấu trước, tạo ra hiệu quả các "PCB nhỏ" nhỏ hơn.Các PCB mini này đơn giản hóa việc tích hợp thành một loạt các ứng dụng.Chiến lược mô -đun này không chỉ hợp lý hóa bố cục mà còn tăng cường tùy chỉnh các thiết kế điện tử.Cách tiếp cận này phản ánh sự thành thạo được quan sát trong triển khai công nghệ có thể mở rộng.Bảng có thể phá vỡ có lợi cho việc tạo mẫu.Tôi có thể nhanh chóng sửa đổi các thiết kế của họ một cách nhanh chóng bằng cách phá vỡ và cấu hình lại các phần của bảng.Khả năng thích ứng này đẩy nhanh sự đổi mới, song song với các quá trình phát triển lặp lại thường được sử dụng trong các phương pháp Agile.

Thông tin nhà sản xuất của VL53L1X

Stmicroelectronics là một lực lượng tiên phong trong ngành công nghiệp bán dẫn, với sự nhấn mạnh đáng chú ý về công nghệ hệ thống trên chip (SOC).Một thành phần quan trọng trong sự thống trị của họ trên thị trường bắt nguồn từ cam kết không ngừng của họ đối với sự đổi mới liên tục trong công nghệ silicon.Ổ đĩa dai dẳng này cho phép họ sản xuất các chất bán dẫn tiên tiến, đáp ứng nhu cầu năng động của các ứng dụng khác nhau từ các hệ thống ô tô để đảm bảo an toàn cho người lái xe đối với các thiết bị điện tử tiêu dùng giúp tăng cường lối sống.Năng lực sản xuất tiên tiến của họ phân biệt họ với các đối thủ cạnh tranh.Sử dụng các cơ sở hiện đại mới nhất, STMicroelectronics luôn đạt được sản xuất năng suất cao và duy trì các tiêu chuẩn kiểm soát chất lượng hoàn hảo.Những khả năng này góp phần giảm các khiếm khuyết và tối ưu hóa hiệu suất, đặc biệt được sử dụng trong các ngành công nghiệp có nguy cơ cao như các thiết bị y tế nơi độ chính xác có thể có nghĩa là cứu sống và hàng không vũ trụ trong đó độ tin cậy không thể thương lượng.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. VL53L1X là gì?

VL53L1X, một phần của ST FLIGHTSENSE ™, là cảm biến laser thời gian bay tiên tiến (TOF).Nó vượt trội về độ chính xác, đo khoảng cách lên đến 4 mét và hoạt động ở tần số lên đến 50 Hz.Cảm biến tìm thấy các ứng dụng trong các lĩnh vực khác nhau như robot và tự động hóa công nghiệp.

2. VL53L1X hoạt động như thế nào?

Cảm biến này sử dụng công nghệ chuyến bay để đo thời gian cần các xung laser hồng ngoại để di chuyển đến một vật thể và phản chiếu lại.Không giống như các cảm biến IR truyền thống dựa vào cường độ ánh sáng phản xạ, các chuyến bay tính toán thời gian chính xác.Điều này tăng cường độ tin cậy đo lường, đặc biệt là trong môi trường phức tạp và các kịch bản đòi hỏi độ chính xác cao.

3. Làm cách nào để thay đổi địa chỉ của mình trên I2C?

Mỗi cảm biến cần một địa chỉ I2C duy nhất để ngăn chặn va chạm dữ liệu và nhiễu tín hiệu.Thực hiện theo các bước sau để gán các địa chỉ khác nhau:

Đảm bảo tất cả các cảm biến VL53L1X được cung cấp năng lượng.

Nguồn trên mỗi cảm biến tuần tự để gán địa chỉ.

Sử dụng địa chỉ mặc định ban đầu, truy cập các thanh ghi của từng cảm biến để thay đổi địa chỉ của nó.
