Hiểu trình điều khiển MOSFET IR2110

Trình điều khiển MOSFET là điều cần thiết trong các thiết bị điện tử hiện đại, thu hẹp khoảng cách giữa các tín hiệu kiểm soát công suất thấp và nhu cầu công suất cao của MOSFETS.Trong số này, IR2110 nổi bật như một trình điều khiển linh hoạt, hiệu suất cao, nổi tiếng với khả năng vận hành liền mạch trong các ứng dụng tốc độ cao và điện áp cao.Được thiết kế để hoạt động trong cả hai môi trường CMO và TTL, IR2110 là một thành phần chính để đảm bảo dịch tín hiệu chính xác và quản lý năng lượng hiệu quả.Bài viết này đào sâu vào các chức năng cốt lõi của IR2110, nhấn mạnh các lợi thế thiết kế của nó đối với chuyển đổi bên và phía thấp và khám phá các ứng dụng thực tế của nó trong các hệ thống điện như ổ đĩa động cơ, hệ thống năng lượng tái tạo và nguồn cung cấp năng lượng.IR2110 cung cấp độ tin cậy và khả năng thích ứng để đơn giản hóa sự phát triển hệ thống trong khi tăng cường hiệu suất.

Danh mục

Tổng quan về trình điều khiển MOSFET của IR2110

Các IR2110 là một trình điều khiển điện áp cao tiên tiến IC được điều chỉnh để quản lý các công tắc phía cao và thấp trong các mạch cầu, như cấu hình cầu thấp và nửa cầu.IC trình điều khiển tốc độ cao này cung cấp các đầu ra phía thấp và cao riêng biệt, tạo điều kiện tương thích với các mức logic CMOS và LSTTL tiêu chuẩn.Với công nghệ CMOS miễn dịch HVIC và Latch-miễn dịch mạnh mẽ, IR2110 chịu đựng môi trường hoạt động đòi hỏichuyển đổi nhiệm vụ.Thực tiễn thiết kế đã được chứng minh nhấn mạnh sự cân bằng giữa hiệu suất và độ bền của các ứng dụng này.

Về mặt công nghiệp và trong các lĩnh vực ô tô, IR2110 được ưu tiên cho khả năng phục hồi của nó trong điều kiện thách thức, đảm bảo hiệu suất ổn định giữa các biến động năng lượng.Những hiểu biết thực tế cho thấy rằng việc kết hợp trình điều khiển này thường giảm tỷ lệ thất bại thành phần, tăng cường cả tuổi thọ và độ tin cậy của các hệ thống phức tạp.

Khả năng tốc độ cao của IR2110, rất nghiêm túc trong các ứng dụng yêu cầu chuyển đổi nhanh chóng và chính xác, chẳng hạn như hệ thống năng lượng tái tạo.Trong các bộ biến tần năng lượng mặt trời, chuyển đổi nhanh chóng giúp tăng cường hiệu quả chuyển đổi năng lượng, then chốt để tối ưu hóa năng suất năng lượng.Khi công nghệ tiến bộ, sự thích ứng liên tục của các thành phần như IR2110 được yêu cầu để đáp ứng các tiêu chuẩn hiệu suất mới, nhấn mạnh vai trò của đổi mới và tầm nhìn xa chiến lược trong thiết kế điện tử.

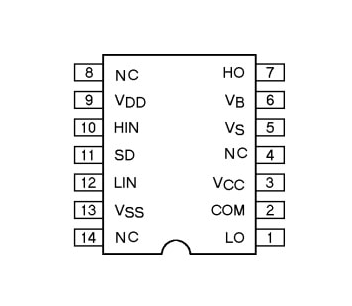

Cấu hình pin

Số pin	Tên pin	Sự miêu tả
1	LO	Pin đầu ra của người lái xe thấp.
2	Com	Đường dẫn trả lại cho cấu hình phía thấp.
3	VCC	Pin cung cấp năng lượng cho phía thấp.
4, 8, 14	NC	Không kết nối chân.
5	Vs	Trả lại pin nổi đường dẫn cho ổ đĩa cao.
6	Vb	Pin cung cấp nổi được sử dụng cho ổ đĩa cao.
7	HO	Pin tín hiệu đầu ra được sử dụng cho MOSFET phía cao.
9	Vdd	+Pin nguồn 5V.Điện áp phải là 5V;Sử dụng dưới 4V có thể không cung cấp kết quả cần thiết.
10	Hin	Đầu vào tín hiệu PWM được sử dụng cho ổ đĩa cao.
11	SD	Tắt pin được sử dụng để tự động tắt hệ thống.
12	Lin	Đầu vào tín hiệu PWM cho ổ đĩa thấp.
13	VSS	PIN PIN GND nguồn điện.

Tính năng và thông số kỹ thuật

Tính năng/đặc điểm kỹ thuật	Chi tiết
Số lượng ghim	14
Loại gói	PDIP, soic
Miễn dịch DV/DT	Đúng
Trong khóa điện áp	Có sẵn cho hai kênh
Loại đầu vào	Kéo xuống CMOS Schmitt đã kích hoạt đầu vào
Logic tắt máy	Kích hoạt cạnh với chu kỳ theo chu kỳ
Độ trễ lan truyền	Phù hợp cho cả hai kênh
Mối quan hệ pha đầu vào/đầu ra	Đầu ra nằm trong pha theo đầu vào
Khả năng tương thích logic	Tương thích với logic 3,3 V
Phạm vi cung cấp ổ đĩa cổng	10 V - 20 V
Phạm vi cung cấp logic	3.3 V - 20 V
Bù đất	Logic & Power Ground là ± 5 V
Đầu ra hiện tại	2.5 a
Phạm vi cung cấp điện áp	10 V - 20 V
Thời gian tăng	35 ns
Thời gian mùa thu	25 ns
Thời gian trì hoãn bật (Max)	120 ns
Thời gian trễ tắt (tối thiểu)	94 ns
Cung cấp hiện tại	340 Pha
Trình điều khiển MOSFET tương đương	MIC4608, UCC27714Thì Fan7392

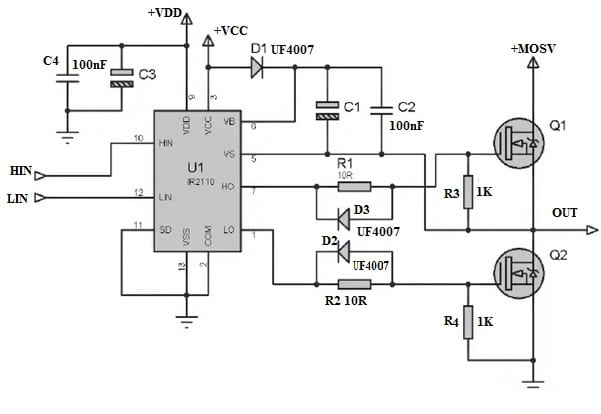

Xây dựng các mạch hiệu quả với trình điều khiển MOSFET IR2110

Trong các cấu hình nửa cầu, IR2110 đảm bảo xử lý chính xác cả MOSFET phía cao và phía thấp.IC này chiếm ưu thế trong các hệ thống đòi hỏi quản lý năng lượng tỉ mỉ và nâng cao hiệu quả.Ngoài vai trò của nó, nó phản ánh ý định của người dùng để hài hòa dòng điện với nhu cầu hoạt động.

Các thành phần và các chức năng liên quan

Mạch điều khiển MOSFET IR2110 kết hợp các điốt, tụ điện và MOSFET.Các thành phần này tạo thành xương sống của mạch bootstrap, nắm bắt được bản chất của việc duy trì điện áp cổng thích hợp.Tích hợp của họ miêu tả cam kết tinh chỉnh phân phối năng lượng.

• Mạch bootstrap và động lực học tụ điện: Mạch bootstrap đóng vai trò là nhịp tim của các thiết lập cầu hiệu quả, cho phép các chu kỳ phóng điện tích tụ.Sự cân bằng tinh tế của điện áp này là hoạt động cho chức năng cổng MOSFET, biến thiết kế đáng chú ý thành hiện thực hoạt động.Thử nghiệm trong các giá trị tụ điện dựa trên sự phân biệt mạch cụ thể là một cuộc thăm dò tối ưu hóa hiệu suất.

• Hành vi chuyển đổi nhanh chóng: Điốt rèn các đường xả nhanh chóng vượt qua các điện trở cổng, rút ​​ngắn đáng kể các khoảng thời gian tắt MOSFET.Đặc điểm này được đánh giá cao trong bối cảnh hiệu suất cao, vì nó đáp ứng nhu cầu chuyển đổi nhanh chóng, cộng hưởng với mong muốn tốc độ trong truyền thông điện tử.

• Điện trở cổng vào nguồn: Đóng vai trò là người bảo vệ im lặng, điện trở cổng vào nguồn ngăn chặn MOSFET tình cờ kích hoạt các vấn đề về tiếng ồn hoặc nổi.Được lựa chọn chu đáo và được đặt một cách chiến lược, các điện trở này củng cố tính toàn vẹn của hệ thống, phản ánh triết lý thiết kế mà vô địch xem xét cẩn thận các ảnh hưởng bên ngoài.

Các ứng dụng của trình điều khiển MOSFET IR2110

Chuyển đổi tốc độ cao

IR2110 là công cụ tăng cường hiệu quả năng lượng trong quá trình chuyển đổi tốc độ cao, chủ yếu là cho các ổ đĩa động cơ, biến tần và hệ thống đòi hỏi phản ứng nhanh chóng.Năng lực của nó trong việc quản lý các hoạt động chuyển đổi Swift giảm thiểu mất năng lượng, góp phần làm tăng hiệu quả.Bằng cách sử dụng khéo léo thành phần này, bạn báo cáo mức tăng đáng chú ý về độ tin cậy và hiệu suất của hệ thống, đặc biệt là trong môi trường công nghiệp nơi độ chính xác được đánh giá cao.

Cách ly điện

Một thuộc tính đáng chú ý của IR2110 là cách ly điện mạnh mẽ của nó, lão luyện trong việc che chắn các mạch đầu vào nhạy cảm từ điện áp đầu ra công suất cao có khả năng gây hại.Tính năng này đóng một vai trò chính trong việc bảo vệ các bộ phận điện tử dễ vỡ khỏi sự tăng điện áp và xáo trộn, do đó kéo dài tuổi thọ hoạt động của hệ thống.Bạn có thể thường xuyên sử dụng trình điều khiển này trong các dự án của mình để tăng cường các biện pháp an toàn và giảm các nỗ lực bảo trì dài hạn.

Cấu hình cầu

IR2110 vượt trội trong việc xử lý cả thiết lập nửa cầu và cầu đầy đủ, tạo điều kiện cho quy định công suất hai chiều mượt mà mà các thiết bị điện tử tiên tiến yêu cầu.Tính linh hoạt này hỗ trợ một loạt các ứng dụng, bao gồm các hệ thống đẩy trong xe điện và thiết bị điện tử tiêu dùng phức tạp.Bạn có thể lưu ý rằng tính linh hoạt của nó đơn giản hóa các quy trình thiết kế đáng kể trong khi duy trì mức hiệu suất cạnh tranh.

Ứng dụng điều khiển động cơ

Trong các ứng dụng điều khiển động cơ, IR2110 cho phép điều chỉnh chi tiết tốc độ và hướng động cơ.Khả năng chuyển đổi nhanh chóng của nó cho phép kiểm soát tỉ mỉ, hữu ích cho các ứng dụng như robot yêu cầu các hành động vận động chính xác.Trong những năm qua, người ta đã quan sát thấy rằng việc tích hợp trình điều khiển này mang lại hoạt động trơn tru và tăng hiệu quả, hỗ trợ sự tiến bộ của các công nghệ tự động hóa.

Chuyển đổi hiệu suất cung cấp năng lượng

Trong việc chuyển đổi nguồn cung cấp năng lượng, IR2110 đóng vai trò chính trong việc quản lý năng lượng đáng tin cậy, đảm bảo cung cấp năng lượng ổn định trên các bối cảnh khác nhau.Vai trò của nó trong các thiết kế cung cấp năng lượng có liên quan đến việc cải thiện quy định và hiệu quả tải được cải thiện.Bạn có thể khai thác khả năng của IR2110 có thể dẫn đến kết quả hiệu suất vượt trội và hiệu quả năng lượng, làm nổi bật tác động của nó đối với các thiết bị điện tử năng lượng đương đại.
