Hiểu bóng bán dẫn HFE: Đo lường, chức năng và tác động đến thiết kế mạch

Hướng dẫn này giải thích bóng bán dẫn HFE là gì và tại sao nó quan trọng trong các mạch điện tử.Bạn sẽ học cách đo HFE, những gì ảnh hưởng đến nó (như nhiệt độ hoặc điện áp) và cách nó thay đổi trong các loại bóng bán dẫn khác nhau.Hướng dẫn cũng cho thấy HFE quan trọng như trong bộ khuếch đại, công tắc, bộ điều chỉnh điện áp và mạch tín hiệu và cách điều chỉnh các thiết kế của bạn để đảm bảo các mạch hoạt động ngay cả khi HFE thay đổi.Nó cũng giải thích các loại mức tăng khác nhau (như tăng điện áp hoặc tăng AC) và cách chúng được sử dụng trong thiết bị điện tử.

Danh mục

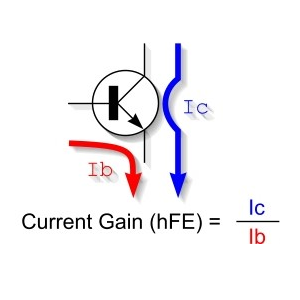

HFE của một bóng bán dẫn là gì?

HFE là viết tắt của mức tăng dòng điện DC của bóng bán dẫn nối lưỡng cực (BJT) trong cấu hình phát hiện phổ biến của nó.Nó cho thấy một dòng điện nhỏ ở cơ sở điều khiển một dòng điện lớn hơn tại bộ thu.Ví dụ: nếu HFE là 100, dòng cơ sở 1 mA tạo ra dòng điện 100 mA.Thuộc tính này là chìa khóa để các chức năng khuếch đại và chuyển đổi.HFE không phải là một giá trị cố định.Nó thay đổi dựa trên cách các bóng bán dẫn được sản xuất và cách sử dụng.

Ngay cả các bóng bán dẫn trông giống hệt nhau từ cùng một lô cũng có thể có mức tăng khác nhau.Các yếu tố như nhiệt độ, điện áp giữa bộ thu và bộ phát (VCE) và mức hiện tại đều ảnh hưởng đến HFE.Nhiệt độ cao hơn hoặc dòng điện thu có thể giảm mức tăng do các hiệu ứng như tái tổ hợp sóng mang điện tích và mở rộng cơ sở.Do tính biến thiên này, các bộ dữ liệu hiển thị một loạt các giá trị HFE thay vì một số duy nhất.Các mạch thiết kế khác với đủ dung sai để xử lý biến thể này, điều này rất quan trọng trong các ứng dụng tương tự trong đó khuếch đại ổn định là quan trọng.

Đo HFE

Mức tăng dòng điện DC, thường được ký hiệu là HFE, là một đặc điểm của bóng bán dẫn ngã ba lưỡng cực (BJT).Nó đại diện cho tỷ lệ của dòng thu (IC) so với dòng cơ sở (IB) khi bóng bán dẫn hoạt động trong vùng hoạt động của nó.Nói một cách đơn giản, nó cho bạn biết mức độ bóng bán dẫn khuếch đại dòng cơ sở để tạo ra dòng thu lớn hơn.Công thức được sử dụng để tính toán HFE là:

Điều này có nghĩa là để xác định giá trị HFE, trước tiên bạn phải đo lượng dòng điện chảy vào cơ sở và lượng chảy qua bộ thu, sau đó chia dòng thu cho dòng cơ sở.Sau đây là quy trình từng bước để đo HFE:

• Xây dựng mạch thử nghiệm: Bắt đầu bằng cách thiết lập một mạch kiểm tra đơn giản bằng cách sử dụng bóng bán dẫn mà bạn muốn đo HFE.Mạch này thường bao gồm chính bóng bán dẫn, một hoặc nhiều điện trở để điều khiển dòng điện và nguồn năng lượng DC phù hợp (như nguồn điện hoặc pin được quy định).Sắp xếp các thành phần để các dòng cơ sở và bộ thu có thể được đo hoặc tính toán độc lập.

• Áp dụng một điện áp đã biết vào cơ sở: Giới thiệu một điện áp DC nhỏ vào thiết bị đầu cuối cơ sở bóng bán dẫn thông qua một điện trở có giá trị điện trở đã biết.Điện trở này giới hạn dòng điện vào cơ sở.Bạn có thể tính toán dòng điện cơ sở (IB) bằng định luật OHM:

ở đâu 𝑉_{𝑏𝑎𝑠𝑒} là điện áp trên điện trở cơ sở và 𝑅_{𝑏𝑎𝑠𝑒} là giá trị điện trở.

• Xác định dòng điện thu: Về phía bộ thu của bóng bán dẫn, bao gồm một điện trở khác (thường được gọi là điện trở tải) theo chuỗi.Đo điện áp rơi trên điện trở này bằng cách sử dụng đồng hồ vạn năng.Một lần nữa, áp dụng luật OHM, để xác định dòng điện thu (IC):

ở đâu 𝑉_{𝑐𝑜𝑙𝑙𝑒𝑐𝑡𝑜𝑟} là điện áp trên điện trở tải và 𝑅_{𝑙𝑜𝑎𝑑} là sự kháng cự của nó.

• Tính toán HFE : Với cả hai giá trị hiện tại trong tay, giờ đây bạn có thể tính toán mức tăng dòng điện DC bằng công thức ban đầu:

Tỷ lệ này cung cấp giá trị HFE trong các điều kiện hoạt động cụ thể của mạch của bạn.Độ chính xác của phương pháp này để đo HFE phụ thuộc vào một số yếu tố, bao gồm cung cấp điện áp ổn định, giá trị thành phần chính xác và độ ổn định nhiệt.Nguồn năng lượng phải cung cấp điện áp ổn định, không gợn, vì bất kỳ biến động nào cũng có thể ảnh hưởng đến cả dòng điện cơ sở và bộ thu, dẫn đến các bài đọc HFE không chính xác.Nó cũng cần thiết để sử dụng các điện trở với các giá trị đã biết và có khả năng xử lý thấp, vì bất kỳ độ lệch nào trong điện trở đều có thể làm biến dạng các tính toán hiện tại.Ngoài ra, vì các bóng bán dẫn rất nhạy cảm với nhiệt độ, mức tăng của chúng có thể thay đổi theo các thay đổi nhiệt, do đó cho phép mạch ổn định nhiệt trước khi thực hiện các phép đo đảm bảo kết quả đáng tin cậy hơn.Cuối cùng, vì HFE không phải là một giá trị cố định và thay đổi theo các điều kiện hoạt động như nhiệt độ, điện áp bộ thu và dòng điện cơ sở, nên nên lặp lại thử nghiệm ở các dòng cơ sở khác nhau để quan sát cách các bóng bán dẫn đạt được trong các trường hợp khác nhau.

Phạm vi HFE cho các loại bóng bán dẫn khác nhau

Các bóng bán dẫn có các loại khác nhau, và mỗi loại xử lý dòng điện theo cách riêng của nó.Một tính năng chính thay đổi giữa chúng là HFE hoặc DC hiện tại.Giá trị này cho thấy một bóng bán dẫn có thể khuếch đại dòng điện bao nhiêu.BJTS (bóng bán dẫn nối lưỡng cực) thường có mức tăng dòng điện cao hơn FET (bóng bán dẫn hiệu ứng trường) vì cách chúng được xây dựng và cách chúng kiểm soát dòng điện.Tuy nhiên, các giá trị HFE có thể khác nhau rất nhiều tùy thuộc vào mô hình chính xác và ai làm cho nó.Dưới đây là một số phạm vi HFE phổ biến cho các loại bóng bán dẫn khác nhau:

Loại bóng bán dẫn	Phạm vi HFE điển hình
Transitor NPN	20 đến 1000
Transitor PNP	20 đến 1000
Transitor điện	10 đến 100
Transitor tín hiệu nhỏ	50 đến 300
Transitor có tỷ lệ tăng cao	100 đến hơn 1000

HFE hoạt động như thế nào trong một bóng bán dẫn?

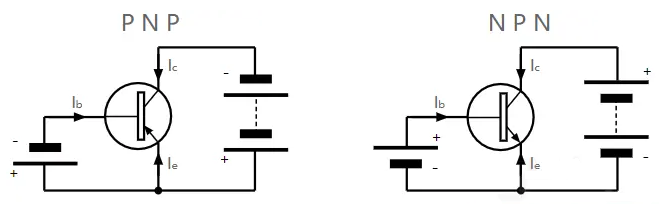

Hình 2. Dòng chảy và sai lệch hiện tại trong bóng bán dẫn PNP và NPN

Khi một bóng bán dẫn NPN đang hoạt động ở chế độ hoạt động của nó, phần phát ra cơ sở của bóng bán dẫn là sai lệch về phía trước.Điều này có nghĩa là một điện áp nhỏ được áp dụng theo cách cho phép dòng điện dễ dàng chảy.Trong trường hợp này, các electron (mang dòng điện) di chuyển từ bộ phát vào đế.

Cơ sở của bóng bán dẫn được tạo ra rất mỏng và chỉ pha tạp nhẹ, có nghĩa là nó không có nhiều chất mang điện tích.Bởi vì điều này, hầu hết các electron đi vào cơ sở don don ở đó.Thay vào đó, họ tiếp tục di chuyển và đi vào người sưu tầm.Bộ sưu tập có độ lệch ngược, có nghĩa là nó có một điện áp được thiết lập để kéo các electron vào. Điều này giúp các electron di chuyển qua bóng bán dẫn, từ bộ phát sang bộ thu.

Bây giờ, ở đây, nơi mà HFE đi vào. Một dòng điện nhỏ chảy vào cơ sở điều khiển dòng điện lớn hơn nhiều từ bộ thu đến bộ phát.Tỷ lệ giữa hai dòng điện này được gọi là HFE (còn được gọi là mức tăng hiện tại).Ví dụ: nếu dòng điện cơ sở là 1 milliamp và dòng thu thập là 100 milliamp, thì HFE là 100. Điều này cho thấy bóng bán dẫn "khuếch đại" dòng điện tốt như thế nào.

Nhưng HFE không phải lúc nào cũng giống nhau.Nó có thể thay đổi tùy thuộc vào lượng dòng chảy, nhiệt độ và các điều kiện khác.Nếu dòng điện thu rất cao, mức tăng có thể giảm do điện trở bên trong cơ sở hoặc vì một số electron kết hợp với các lỗ trước khi đến bộ thu.Ở dòng điện rất thấp, HFE cũng có thể giảm, có thể là do dòng rò hoặc điện áp cần thiết để bật bóng bán dẫn.

Bởi vì HFE thay đổi rất nhiều với các điều kiện khác nhau, những người khác không dựa vào nó để luôn luôn giống nhau.Thay vào đó, họ thêm các bộ phận bổ sung như điện trở phát hoặc sử dụng phản hồi trong mạch.Những điều này giúp làm cho hành vi của bóng bán dẫn ổn định hơn, ngay cả khi mức tăng thay đổi.Bằng cách đó, mạch tiếp tục hoạt động bình thường, bất kể HFE thay đổi bao nhiêu từ bóng bán dẫn này sang bóng bán dẫn khác hoặc theo thời gian.

Chức năng của HFE

Khuếch đại tín hiệu

Một trong những chức năng chính của bóng bán dẫn là làm cho một tín hiệu nhỏ lớn hơn.Điều này được gọi là khuếch đại.HFE cho chúng ta biết dòng điện đầu ra lớn hơn bao nhiêu (từ bộ thu) sẽ được so sánh với dòng điện đầu vào (ở cơ sở).Ví dụ: nếu HFE là 100 và bạn đặt 1 milliamp (MA) vào cơ sở, bạn sẽ nhận được 100 mA ra khỏi nhà sưu tập.Điều này rất hữu ích trong bộ khuếch đại âm thanh hoặc mạch cảm biến trong đó các tín hiệu nhỏ cần được tăng cường.Tuy nhiên, HFE không phải lúc nào cũng ổn định.Nó có thể thay đổi với nhiệt, điện áp hoặc chính bóng bán dẫn.Bởi vì điều này, những người khác sử dụng HFE như một hướng dẫn thô và thêm điện trở hoặc các bộ phận phản hồi để làm cho mạch ổn định hơn.

Thiết lập bóng bán dẫn (thiên vị)

Để một bóng bán dẫn hoạt động đúng, nó cần được thiết lập với dòng điện và điện áp phù hợp.Thiết lập này được gọi là thiên vị.Để có được số lượng bộ sưu tập phù hợp, chúng tôi cần gửi một lượng cơ sở nhất định.HFE giúp chúng tôi tìm ra số lượng cơ sở để cung cấp.Ví dụ: nếu một mạch cần 10 mA của dòng thu và HFE là 100, thì cơ sở sẽ nhận được 0,1 mA.Vì HFE có thể thay đổi ngay cả giữa các bóng bán dẫn tương tự, điều quan trọng là lập kế hoạch cho trường hợp xấu nhất.Sử dụng giá trị HFE dự kiến ​​thấp nhất từ ​​bảng dữ liệu và điều chỉnh mạch bằng các điện trở hoặc phản hồi để đảm bảo nó hoạt động chính xác.

Giúp thiết kế mạch

HFE cũng ảnh hưởng đến cách toàn bộ mạch được xây dựng, đặc biệt là trong các mạch khuếch đại.Mặc dù HFE không hiển thị trực tiếp trong công thức tăng điện áp, nhưng nó vẫn ảnh hưởng đến cách hoạt động của bóng bán dẫn.Nó thay đổi dòng điện cơ sở, thay đổi điện áp và dòng điện trong phần còn lại của mạch.Ví dụ, trong bộ khuếch đại bộ phát thông thường, mức tăng điện áp phụ thuộc vào hai điện trở: một tại bộ thu và một ở bộ phát.Thêm một điện trở vào bộ phát (được gọi là thoái hóa phát) có thể làm cho bộ khuếch đại ổn định hơn.Điều này cũng giúp giảm hiệu ứng của những thay đổi trong HFE, làm cho mạch trở nên đáng tin cậy hơn.

Bật và tắt mọi thứ (chuyển đổi)

Transitor cũng được sử dụng làm công tắc trong các mạch điện và kỹ thuật số.Trong trường hợp này, bóng bán dẫn hoàn toàn tắt hoặc bật hoàn toàn.Để đảm bảo bóng bán dẫn bật hoàn toàn, dòng cơ sở phải đủ cao.Chúng tôi thường cung cấp nhiều dòng hơn so với các tính toán HFE cơ bản cho thấy.Dòng điện thêm này được gọi là một yếu tố an toàn.Ví dụ: nếu một mạch cần 100 mA từ người thu thập và HFE là 100, bạn có thể nghĩ 1 Ma ở cơ sở là đủ.Nhưng để được an toàn, nhiều người thường cho 2 đến 5 mA thay thế.Điều này đảm bảo bóng bán dẫn hoàn toàn bật, ngay cả khi HFE thấp hơn dự kiến.Cung cấp thêm dòng cơ sở giúp tránh các vấn đề như bóng bán dẫn chỉ bật nửa đường, có thể gây mất nhiệt hoặc mất điện.

Các loại khác nhau của bóng bán dẫn đạt được

Beta (β) hfe

Beta, thường được biểu thị bằng biểu tượng β hoặc HFE, là mức tăng dòng điện DC của một bóng bán dẫn trong cấu hình phát hiện phổ biến.Nó xác định tỷ lệ của dòng thu (IC) với dòng điện cơ sở (IB), cho thấy dòng điện đầu vào được khuếch đại bao nhiêu khi được truyền qua bóng bán dẫn.Mức tăng này được chỉ định trong bảng dữ liệu của bóng bán dẫn và có thể thay đổi tùy thuộc vào mô hình bóng bán dẫn cụ thể, lô sản xuất và thậm chí các điều kiện hoạt động như nhiệt độ.Mặc dù hữu ích trong việc hiểu làm thế nào một bóng bán dẫn hoạt động với tín hiệu ổn định, mức tăng này là lý tưởng hơn để phân tích DC thay vì các ứng dụng tín hiệu tần số cao hoặc thay đổi nhanh chóng.

Hình 3. Đo lường mức tăng dòng điện DC (HFE) trong cấu hình bóng bán dẫn phát hiện chung

HFE

Mức tăng dòng điện AC, được biểu thị là HFE, tương tự về khái niệm với β nhưng áp dụng cho các kịch bản hiện tại, xen kẽ trong đó tín hiệu đầu vào đang thay đổi theo thời gian.Mức tăng này rất quan trọng trong thiết kế bộ khuếch đại vì nó chỉ ra mức độ hiệu quả của một bóng bán dẫn có thể khuếch đại các biến động nhỏ trong dòng điện đầu vào.Tuy nhiên, HFE không hằng số, nó giảm khi tần số tăng, chủ yếu là do ảnh hưởng của điện dung bóng bán dẫn bên trong bắt đầu thống trị ở tần số cao hơn.Bạn phải giải thích cho hành vi phụ thuộc tần số này khi thiết kế các mạch dự định hoạt động tại đài phát thanh hoặc các tần số cao khác, vì mức tăng tín hiệu có thể thấp hơn dự kiến.

α (Alpha)

Alpha (α) là mức tăng hiện tại của một bóng bán dẫn khi nó được cấu hình theo cách sắp xếp cơ sở chung và nó được định nghĩa là tỷ lệ của dòng thu (IC) với dòng điện phát (IE).Vì rất ít dòng điện đi vào cơ sở trong thiết lập này, α thường rất gần với 1, có nghĩa là gần như tất cả dòng máy phát đều làm cho nó thu thập.Điều này làm cho các bộ khuếch đại cơ sở chung có hiệu quả trong các ứng dụng tần số cao, vì chúng cung cấp sự ổn định tuyệt vời và trở kháng đầu vào thấp.Mặc dù alpha ít trực quan hơn beta, nhưng nó vẫn là một tham số quan trọng trong thiết kế mạch RF và tương tự.

Tăng điện áp (AV)

Tăng điện áp, được biểu thị bằng AV, là tỷ lệ của điện áp đầu ra so với điện áp đầu vào (Vout/VIN) và đóng vai trò là thước đo chính trong hiệu suất của bộ khuếch đại.Nó cho chúng ta biết một mạch làm tăng mức điện áp của tín hiệu, điều này rất tuyệt khi mục tiêu là tăng cường đầu vào điện áp yếu, chẳng hạn như các cảm biến từ cảm biến hoặc micrô.Tăng điện áp phụ thuộc vào cả hai tính chất của bóng bán dẫn và các thành phần mạch xung quanh như điện trở và tụ điện.Tăng điện áp cao có nghĩa là một điện áp đầu vào nhỏ có thể dẫn đến một cú swing đầu ra lớn, nhưng bạn phải quản lý điều này một cách cẩn thận để tránh biến dạng hoặc không ổn định.

Tăng điện (AP)

Tăng công suất, được biểu thị là AP, đại diện cho tỷ lệ công suất đầu ra so với công suất đầu vào và tham số trong các ứng dụng trong đó hiệu quả truyền năng lượng, chẳng hạn như trong khuếch đại âm thanh và truyền tần số vô tuyến (RF).Nó xem xét cả khuếch đại hiện tại và điện áp, cung cấp một cái nhìn toàn diện hơn về mức độ hiệu quả của một bóng bán dẫn có thể làm tăng năng lượng của tín hiệu.Tăng công suất rất quan trọng khi đầu ra phải lái tải trên một khoảng cách hoặc tạo ra âm thanh có thể nghe được với độ rõ và âm lượng.Nhằm mục đích đầu ra tối đa với năng lượng đầu vào tối thiểu, sử dụng biện pháp này để chọn các bóng bán dẫn phù hợp và tối ưu hóa bố cục mạch.

HFE so với Beta (β)

Tính năng	HFE (DC Gain hiện tại)	Beta ()
Sự định nghĩa	Tỷ lệ của dòng thu (IC) so với dòng điện cơ thể (IB)	Lợi nhuận hiện tại lý thuyết của một bóng bán dẫn
Còn được gọi là	Chuyển tiếp lợi nhuận hiện tại DC;Đôi khi βF trong các bộ dữ liệu	Biểu tượng chung cho lợi ích hiện tại
Biểu tượng	HFE	β
Cách sử dụng	Được sử dụng để chọn/thử nghiệm bóng bán dẫn thực	Được sử dụng trong phân tích mạch và ước tính nhanh chóng
Loại đo	Thế giới thực, được đo trong các điều kiện cụ thể	Lý thuyết hoặc lý tưởng hóa
Loại tín hiệu	Đại diện cho DC Gain;HFE thường được sử dụng cho AC nhận được	Thường được sử dụng để có nghĩa là tăng DC
Sự phụ thuộc tần số	HFE (AC) phụ thuộc vào tần số;HFE (DC) ổn định hơn	Thường được coi là không đổi trong tính toán
Phạm vi	Thông thường từ 10 đến 500	Thường giả định tương tự như HFE cho các tính toán cơ bản
Sự nhạy cảm	Thay đổi theo nhiệt độ, điện áp và các điều kiện khác	Cũng khác nhau, nhưng không phải lúc nào cũng được thiết kế thành thiết kế cơ bản
Ứng dụng	Sử dụng thực tế trong bộ khuếch đại và thiết kế chuyển đổi	Hiểu biết về khái niệm và ước tính thiết kế

Lợi ích hiện tại ở các trạng thái bóng bán dẫn khác nhau

Vùng hoạt động

Trong vùng hoạt động, bóng bán dẫn hoạt động như một bộ khuếch đại, là ứng dụng phổ biến nhất của nó trong các thiết bị điện tử tương tự.Đây là trạng thái nơi giao lộ bộ phát cơ sở bị sai lệch về phía trước, trong khi ngã ba bộ thu cơ sở bị sai lệch ngược, cho phép bóng bán dẫn phản ứng theo cách được kiểm soát và tỷ lệ đối với các thay đổi trong dòng điện cơ sở.Trong khu vực này, mức tăng hiện tại, thường được biểu thị là HFE hoặc, vẫn tương đối ổn định và có thể dự đoán được, làm cho nó lý tưởng cho sự khuếch đại tuyến tính.Dòng điện thu bị ảnh hưởng trực tiếp bởi dòng điện cơ sở và thậm chí một thay đổi nhỏ ở cơ sở có thể dẫn đến một sự thay đổi lớn hơn nhiều tại bộ thu, đó là lý do tại sao các bóng bán dẫn rất hữu ích trong việc khuếch đại tín hiệu ở trạng thái này.

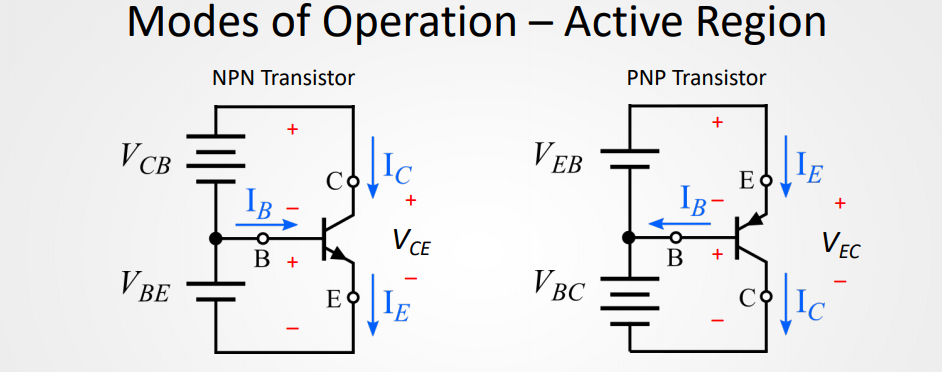

Hình 4. Xu hướng vùng hoạt động và dòng chảy hiện tại trong các bóng bán dẫn NPN và PNP

Vùng bão hòa

Trong vùng bão hòa, bóng bán dẫn hoạt động giống như một công tắc được bật hoàn toàn.Ở đây, cả hai nút tạo cơ sở và bộ thu cơ sở đều bị sai lệch về phía trước, cho phép dòng điện chảy tự do từ bộ thu đến bộ phát với điện trở tối thiểu.Trạng thái này là điển hình trong các mạch logic kỹ thuật số và các ứng dụng chuyển mạch, trong đó bóng bán dẫn được sử dụng để cho phép hoàn toàn hoặc chặn dòng điện.Trong độ bão hòa, điện áp bộ thu-bộ thu giảm xuống mức thấp và mức tăng hiện tại, hoặc HFE, trở nên không liên quan vì bóng bán dẫn không còn phản ứng tuyến tính với đầu vào.Thay vào đó, thiết bị được coi là tiến hành ở công suất tối đa cho các điều kiện đã cho và bất kỳ sự gia tăng nào về dòng điện cơ sở không làm tăng đáng kể dòng điện thu.

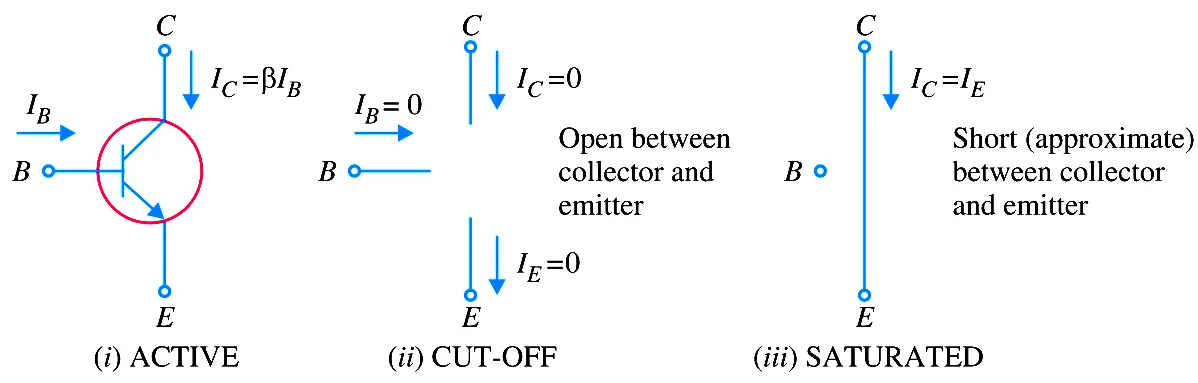

Hình 5. Hành vi bóng bán dẫn trong các vùng hoạt động, cắt và bão hòa

Vùng cắt

Trong khu vực cắt, bóng bán dẫn hoạt động giống như một công tắc mở, có nghĩa là không có dòng điện nào chảy qua đường dẫn bộ thu.Điều này xảy ra khi cả hai điểm nối cơ sở và bộ thu cơ sở đều bị sai lệch ngược, tắt hiệu quả bóng bán dẫn.Vì không có dòng điện cơ sở, không thể có dòng điện thu thập, làm cho trạng thái này trở nên hữu ích trong các mạch kỹ thuật số trong đó cần có điều kiện "tắt" rõ ràng.Trong khu vực này, mức tăng hiện tại không được áp dụng vì bóng bán dẫn hoàn toàn không tiến hành.Trạng thái cắt đảm bảo rằng bóng bán dẫn chặn dòng chảy hoàn toàn dòng điện và nó thường được sử dụng cùng với vùng bão hòa để điều khiển bật/tắt nhị phân trong các ứng dụng chuyển đổi.

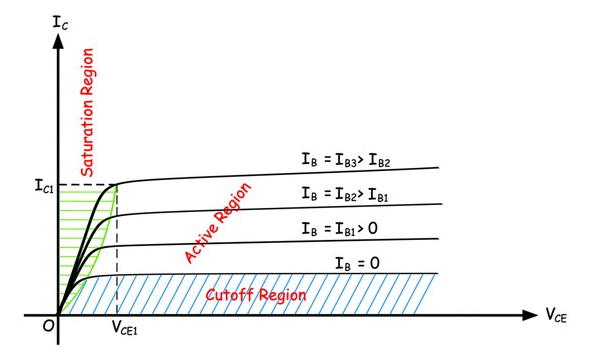

Hình 6: Đường cong đặc trưng đầu ra của BJT hiển thị các vùng cắt, hoạt động và bão hòa

Ứng dụng của bóng bán dẫn HFE trong mạch

Mức tăng dòng điện DC (HFE) của bóng bán dẫn nối lưỡng cực (BJT) đóng vai trò trung tâm trong cách các bóng bán dẫn hiệu quả khuếch đại tín hiệu hoặc chuyển đổi dòng điện trong một mạch.Được định nghĩa là tỷ lệ của dòng điện thu so với dòng điện cơ thể, HFE ảnh hưởng trực tiếp đến cách một dòng điện đầu vào nhỏ điều khiển dòng điện đầu ra lớn hơn.Dưới đây là các ứng dụng mạch chính trong đó HFE có tác động.

Mạch khuếch đại

Trong các thiết kế bộ khuếch đại, đặc biệt là các thiết kế sử dụng cấu hình bộ phát thông thường, HFE đặt một dòng cơ sở nhỏ được khuếch đại thành hiện tại của bộ thu.Điều này ảnh hưởng đến mức tăng hiện tại, từ đó ảnh hưởng đến mức tăng điện áp khi kết hợp với các điện trở bên ngoài.HFE cũng đóng một vai trò trong trở kháng đầu vào và đầu ra của bộ khuếch đại.Trong các thiết kế nhiều giai đoạn, các giá trị HFE không khớp giữa các giai đoạn có thể dẫn đến sự biến dạng hoặc tăng không đồng đều.Để quản lý điều này, những người khác phù hợp với bóng bán dẫn HFE hoặc thêm điện trở thoái hóa phát để ổn định mức tăng và giảm sự phụ thuộc vào HFE.Đối với các hệ thống tương tự chính xác, HFE nhất quán giúp đảm bảo khuếch đại tín hiệu sạch, biến dạng điều hòa thấp và tuyến tính tốt hơn.

Chuyển mạch

Trong các mạch chuyển mạch kỹ thuật số và năng lượng như bộ biến tần logic, trình điều khiển chuyển tiếp hoặc giao diện vi điều khiển, HFE xác định mức độ hiệu quả của bóng bán dẫn vào chế độ bão hòa.HFE cao hơn có nghĩa là bóng bán dẫn có thể bão hòa hoàn toàn với dòng điện ít cơ bản hơn, điều này rất quan trọng khi tín hiệu điều khiển cung cấp dòng điện hạn chế.Nếu HFE quá thấp, bóng bán dẫn có thể không bật hoàn toàn, gây ra sự chuyển tiếp chậm hơn, bão hòa không hoàn chỉnh và tăng nhiệt.Những vấn đề này làm giảm hiệu quả mạch và độ tin cậy.Để đảm bảo hoạt động đáng tin cậy, hãy sử dụng giá trị HFE dự kiến ​​tối thiểu trong quá trình thiết kế.Cách tiếp cận này đảm bảo bóng bán dẫn vẫn sẽ chuyển đổi đúng cách trong các điều kiện nhiệt độ và tải trọng khác nhau.

Bộ điều chỉnh điện áp

Trong các mạch điều chỉnh điện áp tuyến tính, bóng bán dẫn hoạt động trong vùng hoạt động, trong đó nó phải điều khiển một loạt các dòng thu gom với dòng điện cơ sở chính xác.Ở đây, HFE giúp duy trì quy định điện áp chính xác trên các điện áp đầu vào và tải đầu ra khác nhau.Ví dụ, trong các bộ điều chỉnh thông thường, HFE ổn định cho phép bóng bán dẫn duy trì điện áp đầu ra không đổi trong khi cung cấp lượng dòng điện khác nhau.Tuy nhiên, HFE có thể giảm khi tăng nhiệt độ hoặc lão hóa, có thể làm tổn hại đến sự ổn định điện áp.

Mạch dao động

Trong các mạch như Colpitts hoặc Hartley Dao động, bóng bán dẫn HFE HFE ảnh hưởng đến mức tăng vòng lặp, một yếu tố khởi đầu và duy trì dao động.Nếu mức tăng quá thấp, dao động có thể không bắt đầu.Nếu nó quá cao, tín hiệu có thể biến dạng hoặc chuyển thành hành vi không ổn định.Bởi vì HFE tác động đến giai đoạn khuếch đại trong vòng lặp dao động, các thay đổi trong HFE có thể gây ra sự thay đổi tần số hoặc biến đổi biên độ.Điều này đúng trong môi trường với nhiệt độ dao động hoặc điện áp cung cấp.Để duy trì dao động ổn định, một số thiết kế bao gồm điều khiển khuếch đại tự động (AGC), điều chỉnh mạch động để bù cho các thay đổi trong HFE.

Mạch điều hòa tín hiệu

Các mạch được thiết kế để xử lý các tín hiệu yếu hoặc nhạy như bộ tiền khuếch đại, bộ lọc hoạt động hoặc bộ đệm trở kháng, phụ thuộc vào HFE cho hoạt động chính xác, nhiễu thấp.Các hệ thống này đòi hỏi độ trung thực cao và biến dạng tối thiểu.Ví dụ, trong giai đoạn đệm, HFE cao và ổn định cung cấp trở kháng đầu vào cao và trở kháng đầu ra thấp, giúp bảo tồn cường độ và hình dạng tín hiệu mà không tải nguồn.Bạn phải cẩn thận chọn điện trở thiên vị và lập kế hoạch cho các biến thể HFE trên các thiết bị và thay đổi môi trường để đảm bảo bóng bán dẫn nằm trong phạm vi hoạt động tuyến tính và duy trì xử lý tín hiệu nhất quán.

Phần kết luận

Transitor HFE là một phần quan trọng trong cách một bóng bán dẫn hoạt động trong một mạch.Nó cho bạn biết một dòng điện đầu vào nhỏ có thể điều khiển dòng đầu ra lớn hơn bao nhiêu.Mặc dù HFE có thể thay đổi tùy thuộc vào bóng bán dẫn và cách sử dụng, nhưng hướng dẫn này chỉ cho bạn cách đo lường nó, lập kế hoạch cho nó và thiết kế các mạch vẫn hoạt động tốt nếu nó thay đổi.Bằng cách sử dụng các công cụ như điện trở và phản hồi, bạn có thể làm cho mạch của mình ổn định và đáng tin cậy.Cho dù bạn đang xây dựng bộ khuếch đại, công tắc hoặc bộ lọc tín hiệu, biết cách xử lý HFE giúp mạch của bạn hoạt động tốt hơn và tồn tại lâu hơn.
