Tìm hiểu công suất phản kháng: Nó hoạt động như thế nào và tại sao nó lại quan trọng

Công suất phản kháng là một phần quan trọng của hệ thống điện xoay chiều vì nó hỗ trợ điện trường và từ trường mà nhiều thiết bị cần hoạt động.Bài viết này giải thích công suất phản kháng là gì, nó hoạt động như thế nào trong mạch điện xoay chiều và cách tính công suất phản kháng bằng cách sử dụng hệ số điện áp, dòng điện và công suất.Nó cũng xem xét cách thức hoạt động của công suất phản kháng trong các tải điện trở, cảm ứng, điện dung và phi tuyến.Ngoài ra, nó còn đề cập đến các lợi ích của việc quản lý công suất phản kháng thích hợp, các ứng dụng thực tế và vai trò của nó trong các hệ thống điện hiện đại.

Danh mục

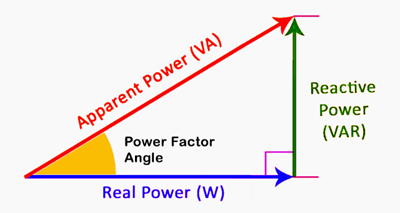

Hình 1. Tam giác công suất phản kháng

Công suất phản kháng là gì?

Công suất phản kháng là phần năng lượng điện trong hệ thống điện xoay chiều không thực hiện công hữu ích nhưng cần thiết để duy trì điện trường và từ trường.Nó tồn tại vì điện áp và dòng điện không được căn chỉnh hoàn hảo theo thời gian, tạo ra sự lệch pha giữa chúng.Sự dịch pha này làm cho năng lượng di chuyển qua lại giữa nguồn và các thành phần phản ứng thay vì được tiêu thụ hết.Công suất phản kháng rất quan trọng đối với việc vận hành các thiết bị như động cơ, máy biến áp và thiết bị cảm ứng trong hệ thống điện.Nó đóng vai trò quan trọng trong việc duy trì mức điện áp và đảm bảo hệ thống hoạt động ổn định.Nếu không có công suất phản kháng, nhiều hệ thống điện xoay chiều sẽ không hoạt động bình thường và hiệu quả.

Công suất phản kháng hoạt động như thế nào trong mạch điện xoay chiều?

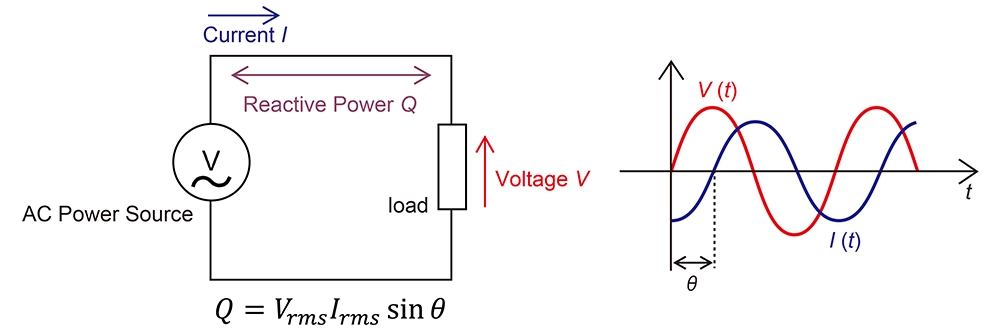

Hình 2. Công suất phản kháng trong dạng sóng và mạch điện xoay chiều

Công suất phản kháng trong mạch điện xoay chiều phát sinh khi điện áp và dòng điện không đạt cực đại cùng một lúc.Sự lệch pha này tạo ra tình trạng năng lượng được lưu trữ tạm thời và sau đó được đưa trở lại nguồn điện thay vì được sử dụng liên tục.Khi dòng điện xoay chiều thay đổi hướng, năng lượng sẽ di chuyển vào và ra khỏi điện trường hoặc từ trường trong mạch điện.Sự trao đổi liên tục này dẫn đến một dòng năng lượng tuần hoàn chứ không phải là sự truyền một chiều.

Mối quan hệ dịch chuyển giữa điện áp và dòng điện có thể được quan sát thông qua dạng sóng của chúng, trong đó dạng sóng này dẫn trước hoặc trễ dạng sóng kia.Sự khác biệt về thời gian này là nguyên nhân tạo ra công suất phản kháng trong hệ thống.Mặc dù năng lượng này không thực hiện công hữu ích nhưng nó vẫn cần thiết để hỗ trợ hoạt động của nhiều thiết bị điện.Sự hiện diện của sự dịch pha này ảnh hưởng trực tiếp đến cách dòng điện chạy trong mạch.

Tính toán công suất phản kháng

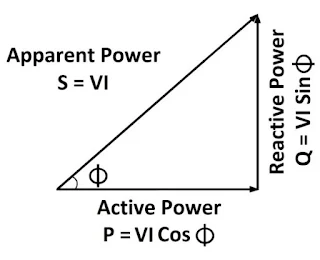

Hình 3. Tam giác lũy thừa và các phương trình

Đầu tiên, xác định các giá trị đã cho.Bắt đầu bằng cách liệt kê những gì bạn đã biết:

• Điện áp (V) = 230 V

• Dòng điện (I) = 10 A

• Hệ số công suất (cos φ) = 0,8 (độ trễ)

Các giá trị này xác định điều kiện hoạt động của mạch.

Tiếp theo, tính công suất biểu kiến ​​(S).Công suất biểu kiến ​​đại diện cho tổng công suất được cung cấp bởi nguồn.

• S = V × I = 230 × 10 = 2300 VA

Đây là nhu cầu năng lượng đầy đủ trước khi tách các thành phần hữu ích và không hữu ích.

Sau đó, tính công suất tác dụng (P).Công suất hoạt động là phần thực sự thực hiện công có ích.

• P = V × I × cos φ = 230 × 10 × 0,8 = 1840 W

Điều này cho bạn biết tải đã sử dụng bao nhiêu năng lượng một cách hiệu quả.

Cuối cùng, tính công suất phản kháng (Q).Công suất phản kháng đến từ độ lệch pha và có thể được tìm thấy bằng cách sử dụng sin φ.

• sin φ = √(1 − 0,82) = 0,6

• Q = V × I × sin φ = 230 × 10 × 0,6 = 1380 VAR

Điều này thể hiện sức mạnh lưu thông giữa nguồn và tải.Kết quả cuối cùng cho thấy công suất biểu kiến ​​(S) là 2300 VA, công suất tác dụng (P) là 1840 W và công suất phản kháng (Q) là 1380 VAR.Các giá trị này minh họa cách chia tổng công suất cung cấp thành công suất hữu ích để thực hiện công và công suất phản kháng hỗ trợ hệ thống.Sự phân tích rõ ràng này giúp dễ hiểu, phân tích và quản lý dòng điện trong hệ thống điện xoay chiều.

Công suất phản kháng tương tác với các loại tải khác nhau như thế nào?

Tải điện trở (Ohmic)

Hình 4. Điện áp và dòng điện cùng pha

Tải điện trở là các thành phần điện tiêu thụ năng lượng trực tiếp mà không lưu trữ năng lượng trong điện trường hoặc từ trường.Trong các tải này, điện áp và dòng điện tăng giảm cùng một lúc, nghĩa là không có sự lệch pha giữa chúng.Vì cả hai dạng sóng đều được căn chỉnh hoàn hảo nên toàn bộ năng lượng được cung cấp sẽ được chuyển thành công hữu ích như nhiệt hoặc ánh sáng.Sự liên kết này có thể được nhìn thấy trong các dạng sóng chồng chéo trong đó các đỉnh và điểm giao nhau bằng 0 khớp chính xác.Kết quả là không có năng lượng quay trở lại nguồn trong suốt chu kỳ.Điều kiện này có nghĩa là công suất phản kháng về cơ bản bằng 0 trong các mạch điện trở thuần.Các ví dụ phổ biến bao gồm máy sưởi và đèn sợi đốt nơi năng lượng được sử dụng tối đa.

Tải cảm ứng

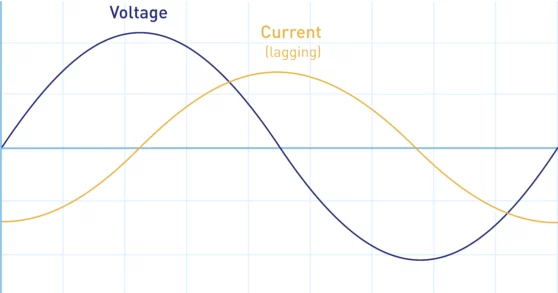

Hình 5. Điện áp trễ hiện tại

Tải cảm ứng là thiết bị lưu trữ năng lượng trong từ trường khi có dòng điện chạy qua chúng.Trong các tải này, dạng sóng dòng điện chậm hơn dạng sóng điện áp do tính chất lưu trữ năng lượng từ tính.Độ trễ này tạo ra độ lệch pha trong đó năng lượng được giữ tạm thời và sau đó được trả về nguồn.Sự tách biệt giữa các đỉnh điện áp và dòng điện minh họa cho hiện tượng trễ này.Do sự dịch pha này, công suất phản kháng được tạo ra và truyền trong hệ thống.Loại công suất phản kháng này được coi là dương và phổ biến trong các thiết bị như động cơ và máy biến áp.Tải cảm ứng được sử dụng rộng rãi trong các hệ thống phân phối điện và công nghiệp.

Tải điện dung

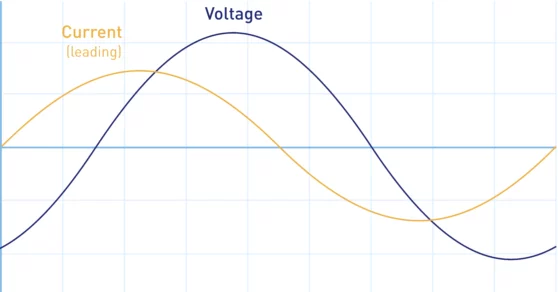

Hình 6. Điện áp dẫn đầu hiện tại

Tải điện dung là thành phần điện lưu trữ năng lượng trong điện trường giữa các tấm dẫn điện.Trong các tải này, dạng sóng hiện tại dẫn trước dạng sóng điện áp, nghĩa là nó đạt đến đỉnh điểm trước khi điện áp đạt đến đỉnh.Mối quan hệ dẫn đầu này tạo ra độ lệch pha ngược lại với tải cảm ứng.Mẫu dạng sóng cho thấy dòng điện tăng trước điện áp trong mỗi chu kỳ.Khi năng lượng được lưu trữ và giải phóng trong điện trường, công suất phản kháng sẽ chạy trong hệ thống.Loại công suất phản kháng này được coi là âm.Tải điện dung thường được sử dụng trong các ứng dụng điều chỉnh hệ số công suất và điều chỉnh điện áp.

Tải phi tuyến (điều hòa)

Hình 7. Dạng sóng hiện tại bị méo

Tải phi tuyến là thiết bị tạo ra dòng điện không hình sin ngay cả khi được cung cấp điện áp hình sin.Những tải này gây ra sự biến dạng ở dạng sóng hiện tại, tạo ra các thành phần hài ở nhiều tần số.Thay vì dạng sóng trơn tru, dòng điện xuất hiện không đều và không đồng đều so với điện áp.Sự biến dạng này ảnh hưởng đến cách hoạt động của công suất phản kháng trong hệ thống bằng cách tăng thêm độ phức tạp ngoài những chuyển pha đơn giản.Sự tương tác giữa sóng hài và nguồn cung cấp có thể dẫn đến các hiệu ứng phản kháng bổ sung.Những tải này phổ biến trong các thiết bị điện tử hiện đại như máy tính, trình điều khiển đèn LED và nguồn điện chuyển mạch.Quản lý tác động của chúng là rất quan trọng để duy trì chất lượng điện năng.

Ưu điểm của việc quản lý công suất phản kháng phù hợp

• Cải thiện hiệu quả sử dụng năng lượng tổng thể

• Duy trì mức điện áp ổn định

• Giảm tổn thất truyền tải điện

• Nâng cao tuổi thọ thiết bị

• Ngăn ngừa tình trạng quá tải hệ thống

• Hỗ trợ vận hành lưới điện đáng tin cậy

Ứng dụng của công suất phản kháng

1. Mạng lưới truyền tải điện

Công suất phản kháng rất quan trọng trong các đường dây truyền tải đường dài để duy trì ổn định điện áp.Nó giúp ngăn ngừa sụt áp trên khoảng cách xa.Các công ty điện lực sử dụng thiết bị bù để điều chỉnh dòng công suất phản kháng.Điều này đảm bảo cung cấp điện hiệu quả và đáng tin cậy.

2. Hệ thống sản xuất công nghiệp

Các nhà máy dựa vào công suất phản kháng để vận hành động cơ và máy móc hạng nặng.Quản lý thích hợp sẽ ngăn ngừa sự thiếu hiệu quả khi tải điện lớn.Nó giúp duy trì điện áp ổn định khi có nhu cầu cao.Điều này cải thiện độ tin cậy sản xuất và hiệu suất thiết bị.

3. Hệ thống năng lượng tái tạo

Hệ thống năng lượng mặt trời và gió yêu cầu kiểm soát công suất phản kháng để tích hợp lưới điện.Nó giúp ổn định sự dao động điện áp do phát điện thay đổi.Bộ biến tần được sử dụng để quản lý công suất phản kháng.Điều này đảm bảo khả năng tương thích với lưới điện hiện có.

4. Trạm biến áp điện

Các trạm biến áp sử dụng bù công suất phản kháng để kiểm soát mức điện áp.Các thiết bị như tụ điện và lò phản ứng được lắp đặt để điều chỉnh.Điều này cải thiện hiệu quả hệ thống và giảm tổn thất.Nó cũng hỗ trợ phân phối điện trơn tru.

5. Tòa nhà thương mại

Các tòa nhà lớn sử dụng công suất phản kháng cho hệ thống HVAC và thang máy.Kiểm soát thích hợp cải thiện hiệu quả sử dụng năng lượng trong hoạt động hàng ngày.Nó làm giảm tiêu thụ điện năng không cần thiết.Điều này làm giảm chi phí vận hành và cải thiện độ tin cậy.

6. Trung tâm dữ liệu và cơ sở hạ tầng CNTT

Trung tâm dữ liệu yêu cầu nguồn điện ổn định cho các thiết bị nhạy cảm.Quản lý công suất phản kháng giúp duy trì mức điện áp ổn định.Nó ngăn ngừa sự gián đoạn gây ra bởi biến động điện.Điều này đảm bảo hoạt động liên tục và đáng tin cậy.

Công suất phản kháng so với công suất tác dụng so với công suất biểu kiến

Khía cạnh	Công suất hoạt động (W)	Công suất phản kháng (VAR)	Sức mạnh biểu kiến (VA)
Định nghĩa	Sức mạnh hữu ích thực hiện công việc	Sức mạnh đó dao động giữa nguồn và tải	Tổng cung cấp quyền lực
chức năng	Sản xuất đầu ra như nhiệt hoặc chuyển động	Hỗ trợ điện trường/từ trường	đại diện cho tổng số nhu cầu
Vai trò	Năng lượng tiêu thụ	Được lưu trữ và năng lượng trả lại	Hiệu ứng kết hợp
Đơn vị	Watt (W)	Volt-Amp Phản ứng (VAR)	Vôn-Ampe (VA)
Sử dụng năng lượng	Sử dụng đầy đủ	Không tiêu thụ	một phần sử dụng
Hướng	Dòng chảy một chiều	Qua lại dòng chảy	Dòng chảy kết hợp
Tác động hệ thống	Ổ đĩa tải	Duy trì hoạt động	Xác định công suất
sự phụ thuộc	Tải nhu cầu	Chuyển pha	Cả P và Q
Đo lường	Đồng hồ đo điện	Máy đo VAR	Máy đo rõ ràng
Đóng góp	Sản lượng thực	Chức năng hỗ trợ	Tổng cộng yêu cầu
Hiệu quả	Ảnh hưởng trực tiếp hiệu quả	Hiệu ứng gián tiếp	Cho biết hệ thống tải
sự hiện diện	Luôn ở trong hệ thống làm việc	Tồn tại với độ lệch pha	Luôn có mặt
Kiểm soát	Dựa trên tải	Bồi thường thiết bị	Thiết kế hệ thống
ứng dụng	thiết bị, máy móc	Động cơ, máy biến áp	Tất cả các hệ thống AC
Mối quan hệ	Thành phần của tổng công suất	Thành phần của tổng công suất	Sự kết hợp của cả hai

Điều khiển công suất phản kháng trong hệ thống điện hiện đại

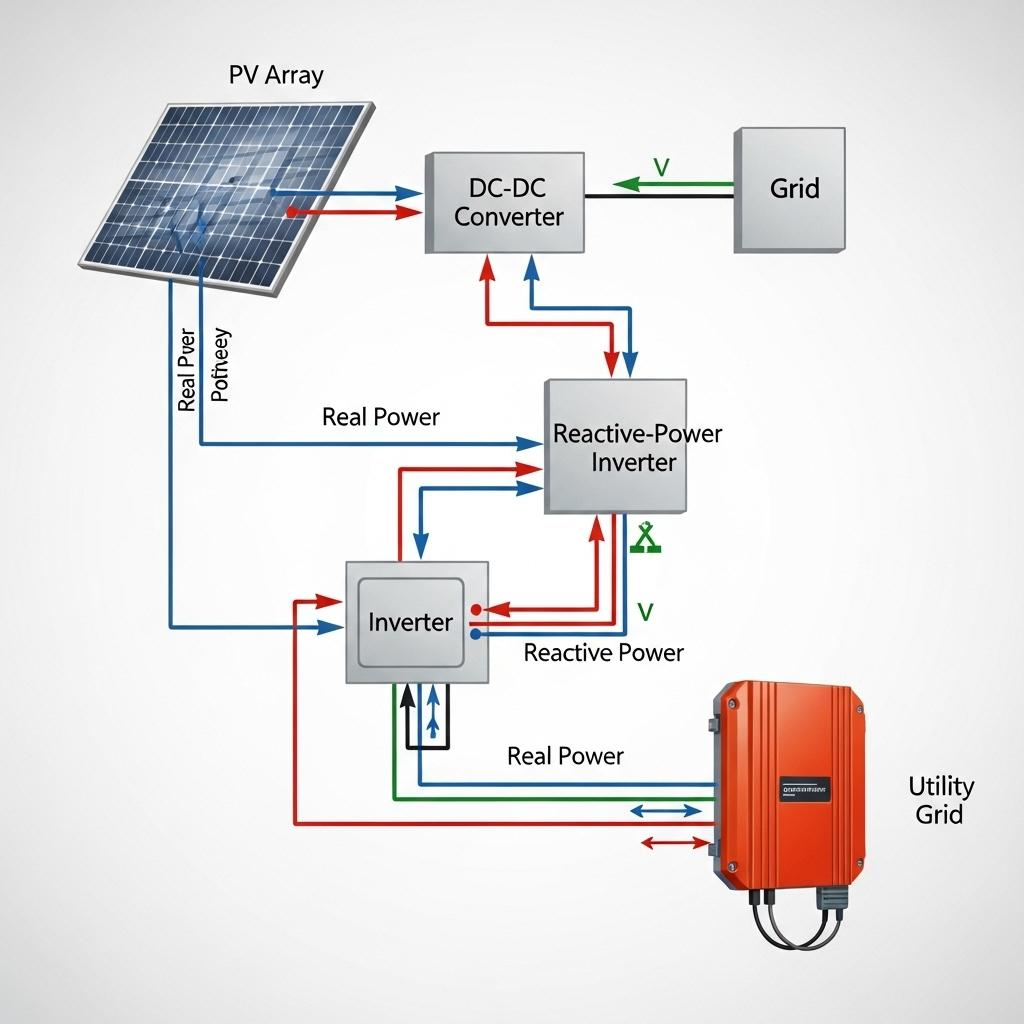

Hình 8. Điều khiển công suất phản kháng bằng Biến tần thông minh

Công suất phản kháng trong các hệ thống điện hiện đại được quản lý tích cực thông qua các thiết bị điện tử công suất điều chỉnh dòng năng lượng giữa các nguồn phát điện và lưới điện.Trong các hệ thống dựa trên năng lượng tái tạo, mảng quang điện tạo ra năng lượng thực, được xử lý thông qua bộ chuyển đổi và đưa vào lưới điện thông qua bộ biến tần.Cùng với việc truyền công suất thực, công suất phản kháng được điều khiển độc lập để duy trì mức điện áp ổn định và cải thiện chất lượng điện năng.Điều khiển này cho phép hệ thống phản ứng với các điều kiện tải thay đổi và ngăn chặn sự dao động điện áp trên mạng.Bằng cách phối hợp nhiều giai đoạn chuyển đổi, các hệ thống hiện đại đảm bảo rằng cả công suất tác dụng và công suất phản kháng đều được phân phối một cách hiệu quả.Cách tiếp cận này hỗ trợ hoạt động đáng tin cậy, đặc biệt là trong môi trường thế hệ phân tán.

Như minh họa trên hình, bộ biến tần thông minh đóng vai trò trung tâm bằng cách điều chỉnh trao đổi công suất phản kháng với lưới điện.Nó có thể bơm hoặc hấp thụ công suất phản kháng mà không ảnh hưởng đến công suất thực do mảng PV tạo ra, cho phép điều chỉnh điện áp linh hoạt.Sự tương tác giữa bộ biến tần, bộ chuyển đổi DC-DC và lưới điện đảm bảo việc giám sát liên tục và đáp ứng các điều kiện của hệ thống.Điều khiển động này giúp ổn định lưới điện khi có sự thay đổi về nhu cầu phụ tải và sản xuất năng lượng mặt trời.Bằng cách quản lý công suất phản kháng theo thời gian thực, bộ biến tần thông minh giảm sự phụ thuộc vào các thiết bị bù truyền thống.Điều này khiến chúng trở nên tuyệt vời trong việc duy trì sự ổn định của lưới điện trong các hệ thống điện tích hợp năng lượng tái tạo hiện đại.

Kết luận

Công suất phản kháng không trực tiếp thực hiện công có ích nhưng có tác dụng tốt trong việc duy trì điện áp, hỗ trợ các thiết bị tại hiện trường và giữ cho hệ thống điện xoay chiều ổn định.Hoạt động của nó phụ thuộc vào mối quan hệ giữa điện áp và dòng điện, điều này cũng quyết định cách chia công suất thành các thành phần hoạt động, phản kháng và biểu kiến.Các loại tải khác nhau ảnh hưởng đến công suất phản kháng theo những cách khác nhau, khiến việc phân tích và kiểm soát thích hợp trở nên quan trọng đối với hiệu suất, bảo vệ thiết bị và chất lượng điện.Quản lý công suất phản kháng hiệu quả hỗ trợ hoạt động đáng tin cậy trên lưới điện, hệ thống công nghiệp, lắp đặt năng lượng tái tạo, trạm biến áp, tòa nhà thương mại và trung tâm dữ liệu.
