Tìm hiểu sơ đồ khối MPC8548EVUAUJ và khả năng thực hiện

MPC8548EVUAUJ được thiết kế để xử lý chuyển động dữ liệu nhanh và ổn định trong hệ thống mạng.Bạn sẽ tìm thấy nó bên trong bộ định tuyến, bộ chuyển mạch, cổng và các thiết bị liên lạc khác cần hiệu suất đáng tin cậy suốt ngày đêm.Nó chạy trên lõi PowerPC e500 32 bit và có thể đạt tốc độ lên tới 1,333 GHz, mang lại cho bạn sức mạnh xử lý vững chắc để xử lý gói và kiểm soát hệ thống.Với các cổng Gigabit Ethernet tích hợp, kiểm soát bộ nhớ và các tính năng bảo mật, nó duy trì nhiều chức năng chính trên một chip đơn.Điều đó có nghĩa là có ít bộ phận bên ngoài hơn và bố cục bo mạch sạch hơn.Bạn cũng nhận được hỗ trợ mã hóa phần cứng, giúp quản lý lưu lượng dữ liệu an toàn mà không làm chậm mọi thứ.Hướng dẫn này sẽ hướng dẫn bạn về các tính năng, chi tiết kỹ thuật, ứng dụng và lợi ích tổng thể của nó một cách rõ ràng và đơn giản.

Danh mục

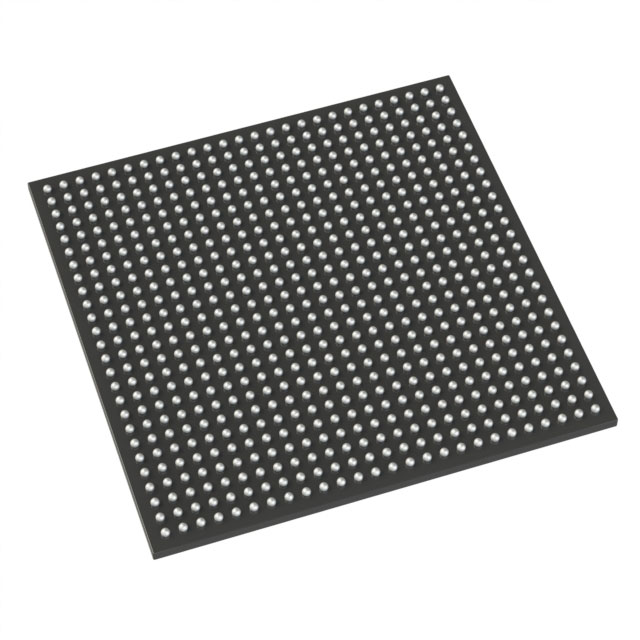

Tổng quan về MPC8548EVUAUJ

các MPC8548EVUAUJ là bộ vi xử lý nhúng 32 bit được xây dựng trên lõi PowerPC e500 và được thiết kế cho các hệ thống mạng và truyền thông.Nó hỗ trợ tốc độ xung nhịp cao và tích hợp điều khiển bộ nhớ, giao diện Gigabit Ethernet, kết nối PCI và cổng giao tiếp nối tiếp trên một chip đơn.Thiết bị quản lý việc định tuyến dữ liệu, xử lý gói và điều khiển hệ thống trong bộ định tuyến, bộ chuyển mạch, trạm gốc không dây và cổng công nghiệp.Tính năng tăng tốc bảo mật trên chip hỗ trợ truyền dữ liệu được mã hóa, trong khi bộ nhớ đệm cải thiện hiệu quả xử lý.Gói nhỏ gọn của nó phù hợp với bố cục bảng dày đặc và hoạt động lâu dài.Đang tìm kiếm MPC8548EVUAUJ.Liên hệ với chúng tôi để kiểm tra lượng hàng tồn kho hiện tại, thời gian giao hàng và giá cả.

Tính năng của MPC8548EVUAUJ

Kiến trúc PowerPC e500 lõi đơn 32 bit

MPC8548EVUAUJ sử dụng lõi PowerPC e500 32 bit được thiết kế cho các nền tảng truyền thông và mạng nhúng.Nó thực thi logic điều khiển, định tuyến dữ liệu và xử lý giao thức trong một đơn vị xử lý duy nhất.Kiến trúc hỗ trợ luồng lệnh hiệu quả và hành vi hệ thống có thể dự đoán được, giúp duy trì hiệu suất ổn định trong các thiết bị hoạt động liên tục.Cấu trúc của nó cho phép bộ xử lý quản lý hệ điều hành và ngăn xếp mạng mà không yêu cầu lõi xử lý bổ sung.

Tốc độ hoạt động lên tới 1,333 GHz

Bộ xử lý này hoạt động ở tần số lên tới 1.333 GHz.Tốc độ xung nhịp cao hơn hỗ trợ xử lý dữ liệu nhanh hơn và giảm độ trễ xử lý trong các hệ thống dựa trên gói.Nó cho phép quản lý lưu lượng mượt mà hơn trong các bộ định tuyến, cổng và thiết bị chuyển mạch nơi cần có thông lượng ổn định.Phạm vi hoạt động được xác định cho phép các nhà thiết kế cân bằng giữa hiệu suất và mức tiêu thụ điện năng dựa trên nhu cầu của hệ thống.

Công cụ xử lý tín hiệu tích hợp

Công cụ xử lý tín hiệu tích hợp hỗ trợ các phép toán số học được sử dụng trong các tác vụ giao tiếp và xử lý dữ liệu.Nó nâng cao hiệu suất trong các ứng dụng liên quan đến lọc, mã hóa và xử lý dữ liệu theo thời gian thực.Bằng cách tích hợp khả năng này trên chip, thiết bị sẽ giảm nhu cầu về các bộ phận xử lý tín hiệu bên ngoài và giúp duy trì thiết kế hệ thống nhỏ gọn.

Công cụ bảo mật tích hợp

Công cụ bảo mật tích hợp cung cấp hỗ trợ phần cứng cho các chức năng mã hóa và giải mã.Nó cũng bao gồm một trình tạo số ngẫu nhiên được sử dụng để tạo khóa an toàn và các phiên liên lạc được bảo vệ.Tính năng này cho phép thiết bị mạng xử lý lưu lượng được mã hóa trực tiếp trong bộ xử lý, cải thiện khả năng bảo vệ dữ liệu trong khi vẫn duy trì hoạt động ổn định của hệ thống.

Giao diện Ethernet Quad 10 100 1000 Mbps

Thiết bị tích hợp bốn bộ điều khiển Ethernet hỗ trợ tốc độ dữ liệu 10 Mbps, 100 Mbps và 1000 Mbps.Các giao diện này cho phép kết nối trực tiếp tới nhiều cổng mạng mà không cần bộ điều khiển bên ngoài.Hỗ trợ Ethernet tích hợp giúp đơn giản hóa cách bố trí bo mạch và giảm số lượng thành phần đồng thời cho phép giao tiếp đa cổng trong một nền tảng bộ xử lý duy nhất.

Bộ điều khiển bộ nhớ cho DDR DDR2 và SDRAM

Bộ điều khiển bộ nhớ trên chip hỗ trợ các loại bộ nhớ DDR, DDR2 và SDRAM.Khả năng tương thích này cho phép lựa chọn bộ nhớ linh hoạt dựa trên yêu cầu về dung lượng và tốc độ.Tích hợp bộ nhớ trực tiếp cải thiện hiệu quả truyền dữ liệu giữa bộ xử lý và thiết bị bộ nhớ ngoài, hỗ trợ hiệu năng hệ thống ổn định trong khối lượng công việc liên tục.

Giao diện ngoại vi tích hợp

MPC8548EVUAUJ bao gồm các giao diện DUART, I2C, PCI và RapidIO để liên lạc với các thiết bị bên ngoài.Các giao diện này hỗ trợ mở rộng hệ thống, kết nối lưu trữ và trao đổi dữ liệu tốc độ cao giữa các thành phần.Sự tích hợp của chúng làm giảm nhu cầu về bộ điều khiển giao diện riêng biệt và hỗ trợ giao tiếp cấp bảng mạch có tổ chức.

Gói gắn bề mặt FCBGA 783 Pin

Bộ xử lý được đặt trong gói mảng lưới bóng chip lật 783 bóng có kích thước khoảng 29 x 29 mm.Định dạng gắn trên bề mặt này hỗ trợ vị trí bảng nhỏ gọn và tiếp xúc điện ổn định trên nhiều kết nối.Thiết kế gói phù hợp với bố cục mật độ cao được sử dụng trong thiết bị mạng và truyền thông nhúng.

Phạm vi nhiệt độ hoạt động 0 C đến 105 C

Phạm vi nhiệt độ hoạt động được chỉ định là từ 0 C đến 105 C. Phạm vi này cho phép hoạt động đáng tin cậy trong môi trường công nghiệp và truyền thông được kiểm soát.Nó hỗ trợ các hệ thống có thể gặp nhiệt độ bên trong tăng cao trong quá trình hoạt động kéo dài.

IO Hỗ trợ điện áp 1,8 V 2,5 V và 3,3 V

Thiết bị hỗ trợ các mức điện áp đầu vào và đầu ra 1,8 V, 2,5 V và 3,3 V. Khả năng tương thích điện áp đa cấp cho phép kết nối với nhiều loại linh kiện ngoại vi.Tính linh hoạt này giúp đơn giản hóa việc tích hợp hệ thống trên các tiêu chuẩn logic khác nhau.

Thông số kỹ thuật MPC8548EVUAUJ

Thuộc tính sản phẩm	Giá trị thuộc tính
nhà sản xuất	Chất bán dẫn NXP
Điện áp - I/O	1.8V, 2.5V, 3.3V
Gói thiết bị của nhà cung cấp	783-FCBGA (29x29)
Tốc độ	1.333GHz
loạt	MPC85xx
Tính năng bảo mật	Mật mã, tạo số ngẫu nhiên
Bộ điều khiển RAM	DDR, DDR2, SDRAM
Gói / Thùng	783-BBGA, FCBGA
Gói	khay
Nhiệt độ hoạt động	0°C ~ 105°C (TA)
Số lõi/Chiều rộng Bus	1 lõi, 32-bit
Kiểu lắp	Gắn bề mặt
Ethernet	10/100/1000Mbps (4)
Bộ xử lý lõi	PowerPC e500
Bộ đồng xử lý/DSP	Xử lý tín hiệu;SPE, Bảo mật;GIÂY
Số sản phẩm cơ sở	MPC85

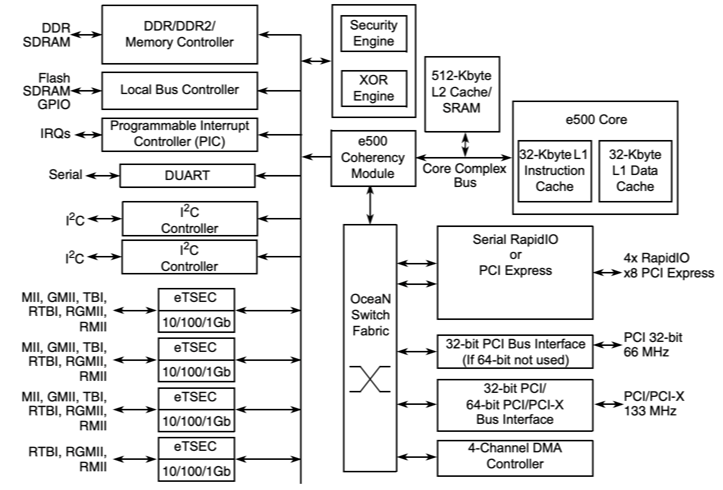

Sơ đồ khối thiết bị của MPC8548EVUAUJ

Được tích hợp xung quanh lõi PowerPC e500, kiến trúc kết hợp lệnh 32 Kbyte L1 và bộ đệm dữ liệu 32 Kbyte L1 với bộ đệm L2 512 Kbyte được kết nối thông qua bus phức hợp lõi.Bộ điều khiển bộ nhớ DDR và ​​DDR2 giao tiếp với SDRAM bên ngoài, trong khi bộ điều khiển bus cục bộ hỗ trợ các kết nối flash, SRAM và GPIO.Bốn bộ điều khiển Ethernet ba tốc độ nâng cao cung cấp hoạt động 10, 100 và 1000 Mbps thông qua các giao diện liên quan đến MII và RGMII tiêu chuẩn.Kết nối tốc độ cao được cung cấp bởi Serial RapidIO hoặc PCI Express, cùng với giao diện PCI 32 bit và PCI X 64 bit.Công cụ bảo mật có khả năng tăng tốc mật mã và tạo số ngẫu nhiên hoạt động cùng với công cụ XOR và bộ điều khiển DMA bốn kênh.Việc di chuyển dữ liệu nội bộ giữa các hệ thống con được quản lý bởi cơ cấu chuyển mạch Ocean, liên kết quá trình xử lý, bộ nhớ, mạng và các giao diện ngoại vi trong một hệ thống duy nhất trên bố cục chip.

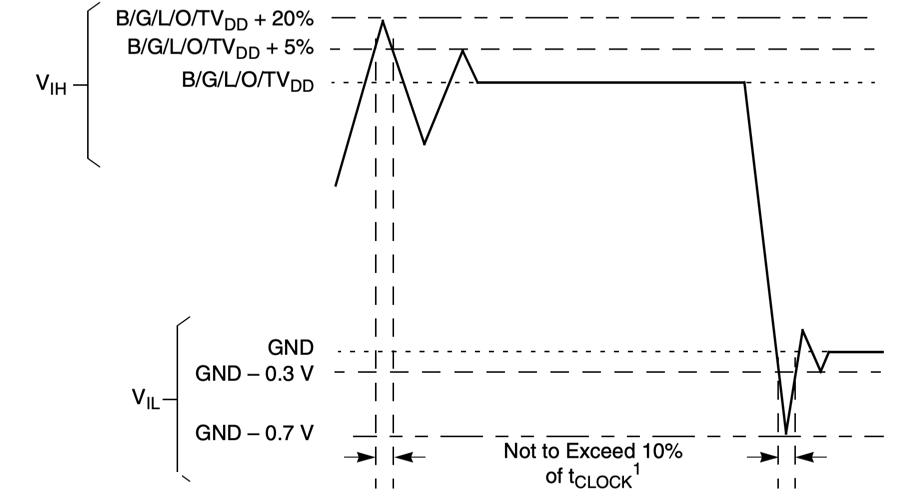

Vượt quá giới hạn vượt quá của MPC8548EVUAUJ

Giới hạn dạng sóng điện áp xác định các mức quá mức và thiếu hụt cho phép tại các giao diện thiết bị so với các đường ray cung cấp liên quan.Ngưỡng đầu vào mức cao được tham chiếu đến B G L O TVDD, với mức vượt quá tạm thời được phép lên tới TVDD cộng 20 phần trăm và TVDD cộng 5 phần trăm như được biểu thị bằng các đường ranh giới nét đứt.Các giới hạn mức thấp được tham chiếu đến mặt đất, hiển thị lề dưới mức xuống tới âm 0,3 V và âm 0,7 V. Các sai lệch nhất thời vượt quá phạm vi trạng thái ổn định bị hạn chế trong khoảng thời gian không vượt quá 10 phần trăm chu kỳ xung nhịp hiện hành, với tham chiếu xung nhịp được xác định cho mỗi loại giao diện chẳng hạn như DDR, PCI, I2C, JTAG hoặc Ethernet.Sơ đồ thiết lập các ranh giới ứng suất điện để đảm bảo tính toàn vẹn của tín hiệu và tuân thủ các điều kiện vận hành giao diện.

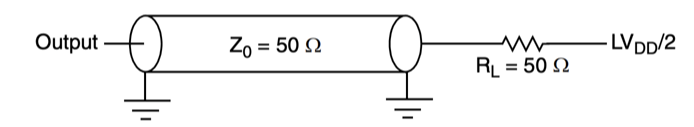

Tải thử nghiệm AC của MPC8548EVUAUJ

Cấu hình thử nghiệm đầu ra xác định môi trường trở kháng được kiểm soát để mô tả đặc tính AC của giao diện eTSEC.Nút đầu ra điều khiển đường truyền được mô hình hóa với trở kháng đặc tính 50 ohm, được kết thúc bằng điện trở tải 50 ohm được kết nối với LVDD chia cho hai.Các tham chiếu mặt đất được hiển thị ở cả hai đầu của đường truyền để thể hiện thiết lập đo lường cân bằng.Sự sắp xếp này thiết lập các điều kiện tải và độ lệch xác định để đánh giá thời gian tín hiệu và hành vi điện áp trong các điều kiện thử nghiệm AC được tiêu chuẩn hóa.

Ứng dụng của MPC8548EVUAUJ

Bộ định tuyến mạng cấp doanh nghiệp và nhà cung cấp dịch vụ

MPC8548EVUAUJ được sử dụng trong các bộ định tuyến cấp doanh nghiệp và nhà cung cấp dịch vụ xử lý lưu lượng gói liên tục trên nhiều cổng mạng.Lõi PowerPC e500 của nó xử lý các bảng định tuyến, quyết định chuyển tiếp và ngăn xếp giao thức trong thời gian thực.Giao diện quad Gigabit Ethernet tích hợp cho phép kết nối trực tiếp với một số liên kết mạng, giảm thiểu các thành phần bên ngoài trên bo mạch.Với khả năng kiểm soát bộ nhớ và hỗ trợ bảo mật phần cứng tích hợp, bộ xử lý duy trì thông lượng ổn định trong khi quản lý các luồng dữ liệu được mã hóa trên các mạng cục bộ và mạng diện rộng.

Bộ chuyển mạch mạng và cổng đa cổng

Trong các thiết bị chuyển mạch và cổng mạng được quản lý, thiết bị điều phối luồng dữ liệu giữa các hệ thống được kết nối.Nó xử lý việc kiểm tra khung, đệm và phân phối lưu lượng trong khi vẫn duy trì liên lạc ổn định giữa các cổng.Giao diện PCI và RapidIO tích hợp hỗ trợ mở rộng và kết nối tốc độ cao trong các hệ thống mô-đun.Thiết lập này cho phép các nền tảng chuyển mạch nhỏ gọn quản lý việc trao đổi dữ liệu có cấu trúc mà không cần dựa vào nhiều bộ điều khiển riêng biệt.

Thiết bị hạ tầng viễn thông

Các nền tảng viễn thông như thiết bị truy cập và hệ thống truyền tải sử dụng MPC8548EVUAUJ để quản lý dữ liệu và điều khiển tập trung.Bộ xử lý hỗ trợ di chuyển dữ liệu ổn định giữa các giao diện truyền thông đồng thời giám sát các tác vụ hệ thống và chức năng giám sát.Phạm vi nhiệt độ hoạt động được xác định của nó hỗ trợ sử dụng trong các thiết bị chạy liên tục trong các cơ sở mạng được kiểm soát.

Thiết bị mạng và VPN an toàn

Cổng bảo mật và thiết bị VPN dựa vào bộ xử lý để quản lý lưu lượng được mã hóa và kiểm soát phiên.Công cụ bảo mật tích hợp thực hiện mã hóa và giải mã trực tiếp trên chip, hỗ trợ các kênh liên lạc được bảo vệ.Điều này cho phép kết nối từ xa và trao đổi dữ liệu an toàn mà không cần bộ xử lý bảo mật bổ sung, giúp duy trì kiến ​​trúc hệ thống nhỏ gọn.

Hệ thống điều khiển nhúng công nghiệp

Các bộ điều khiển công nghiệp sử dụng MPC8548EVUAUJ để giám sát các thiết bị được kết nối mạng và điều phối liên lạc giữa các hệ thống con.Nó quản lý việc thu thập dữ liệu, báo cáo trạng thái và báo hiệu điều khiển trong các nền tảng tự động hóa có cấu trúc.Bộ xử lý hỗ trợ hoạt động đáng tin cậy trong các chu kỳ dài, khiến nó phù hợp với các hệ thống nhúng hoạt động suốt cả ngày.

Nền tảng điện toán nhúng hiệu suất cao

Bo mạch máy tính nhúng sử dụng bộ xử lý này để chạy các hệ điều hành và dịch vụ truyền thông trong một thiết bị tích hợp duy nhất.Nó xử lý việc truy cập bộ nhớ, điều khiển ngoại vi và xử lý dữ liệu trong các hệ thống yêu cầu hiệu năng ổn định.Các giao diện tích hợp giúp đơn giản hóa thiết kế bo mạch đồng thời hỗ trợ các mô-đun điện toán có thể mở rộng.

Hệ thống thông tin liên lạc an toàn

Thiết bị liên lạc an toàn tích hợp MPC8548EVUAUJ để quản lý việc trao đổi dữ liệu được kiểm soát trên mạng có dây.Bộ xử lý hỗ trợ xử lý tin nhắn được bảo vệ, hoạt động khóa an toàn và giám sát giao thức.Các tính năng xử lý, kết nối mạng và bảo mật kết hợp của nó cho phép thiết kế có cấu trúc các nền tảng truyền thông tập trung vào việc truyền dữ liệu được bảo vệ.

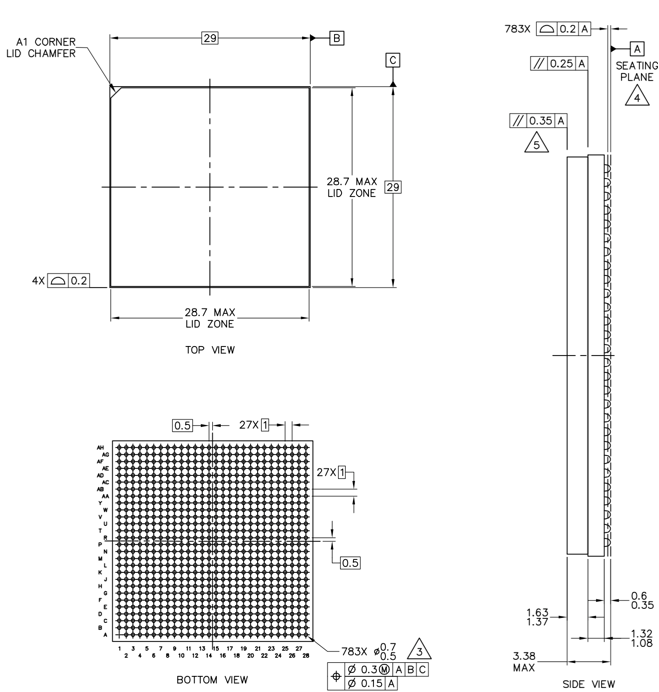

Kích thước phác thảo của MPC8548EVUAUJ

Bản vẽ phác thảo gói xác định kích thước cơ học và cách bố trí bóng cho phiên bản 783 FC CBGA và FC PBGA có nắp đầy đủ.Mặt trên chỉ định kích thước vùng nắp tối đa là 28,7 x 28,7 mm và xác định góc vát A1 để định hướng.Chế độ xem phía dưới trình bày một mảng lưới 27 x 27 quả bóng tổng cộng 783 quả bóng hàn với khoảng cách 0,8 mm, bao gồm tọa độ hàng và cột được gắn nhãn để nhận dạng chốt.Chế độ xem bên cung cấp giới hạn chiều cao tổng thể lên tới 3,38 mm và các tham chiếu mặt phẳng chỗ ngồi, cùng với dung sai cho độ đồng phẳng và kiểm soát biên dạng.Chú thích kích thước và dung sai hình học thiết lập các ràng buộc vật lý cho thiết kế dấu chân PCB và căn chỉnh lắp ráp.

MPC8548EVUAUJ Ưu điểm và nhược điểm

Ưu điểm

• Hoạt động ở tần số lên tới 1,333 GHz, hỗ trợ xử lý dữ liệu ổn định trong hệ thống mạng

• Tích hợp bốn giao diện Gigabit Ethernet, giảm nhu cầu về bộ điều khiển mạng bên ngoài

• Bao gồm khả năng tăng tốc mật mã trên chip và trình tạo số ngẫu nhiên để xử lý dữ liệu an toàn

• Hỗ trợ bộ nhớ DDR, DDR2, SDRAM, cho phép lựa chọn bộ nhớ linh hoạt

• Cung cấp giao diện RapidIO và PCI để mở rộng hệ thống có cấu trúc

• Định mức hoạt động từ 0 C đến 105 C, phù hợp với môi trường công nghiệp được kiểm soát

• Mức độ tích hợp cao làm giảm số lượng thành phần tổng thể và đơn giản hóa cách bố trí bo mạch

Nhược điểm

• Thiết kế lõi đơn có thể hạn chế hiệu suất trong môi trường phần mềm song song nặng nề

• Không bao gồm hỗ trợ đồ họa tích hợp

• Thiếu giao diện SATA và USB tích hợp

• Gói FCBGA 783 pin yêu cầu bố trí PCB chính xác và lắp ráp được kiểm soát

• Kiến trúc PowerPC có thể cung cấp hỗ trợ phần mềm hẹp hơn so với các dòng bộ xử lý mới hơn

• Lập kế hoạch vòng đời cần được xem xét khi phát triển các thiết kế hệ thống dài hạn

Các lựa chọn thay thế MPC8548EVUAUJ

Mã sản phẩm	nhà sản xuất	Các tính năng chính	Trường hợp sử dụng/Ghi chú
MPC8548EVTAUJD	NXP Hoa Kỳ Inc.	Bộ xử lý lõi PowerPC e500 hoạt động lên tới 1,33 GHz với bộ điều khiển bộ nhớ DDR tích hợp và nhiều giao diện Gigabit Ethernet.Được thiết kế cho thông lượng dữ liệu cao và xử lý mạng.	Được sử dụng trong thiết bị mạng doanh nghiệp, cơ sở hạ tầng viễn thông và hệ thống nhúng yêu cầu hiệu suất truyền thông mạnh mẽ.
MPC8548EVTAUJC557	Chất bán dẫn Freescale	Bộ xử lý PowerPC hiệu suất cao có hỗ trợ bộ nhớ DDR/DDR2 và giao diện truyền thông tiên tiến.Hỗ trợ phạm vi nhiệt độ công nghiệp từ −40 °C đến 85 °C.	Thích hợp cho mạng công nghiệp, bộ điều khiển tự động hóa và cổng liên lạc hoạt động trong môi trường nhiệt độ mở rộng.
MPC8548EVTAUJC	NXP Hoa Kỳ Inc.	Lõi PowerPC e500 với bộ điều khiển bộ nhớ tích hợp và giao diện truyền thông tốc độ cao.Được thiết kế để hoạt động ổn định trong phạm vi 0°C đến 70°C.	Thường được sử dụng trong các thiết bị mạng thương mại, hệ thống định tuyến dữ liệu và nền tảng điện toán nhúng.
MPC8548EVUAQG	NXP Hoa Kỳ Inc.	Bộ xử lý dựa trên PowerPC có hỗ trợ bộ nhớ và Ethernet tích hợp, được tối ưu hóa cho các tác vụ giao tiếp nhúng.Khả năng chịu nhiệt độ công nghiệp	Lý tưởng cho các cổng công nghiệp, bộ xử lý mạng và thiết bị liên lạc có độ tin cậy cao.

Giới thiệu về Chất bán dẫn NXP

NXP Semiconductors N.V. là một công ty bán dẫn toàn cầu có trụ sở tại Eindhoven, Hà Lan.Nó được thành lập vào năm 2006 sau quá trình tái cơ cấu doanh nghiệp và từ đó đã phát triển thành nhà cung cấp chính các giải pháp xử lý nhúng và tín hiệu hỗn hợp.Công ty vận hành các trung tâm thiết kế và nghiên cứu trên nhiều khu vực và phục vụ cơ sở hạ tầng ô tô, công nghiệp, truyền thông và thị trường di động.Danh mục sản phẩm của công ty bao gồm bộ vi điều khiển, bộ xử lý ứng dụng, thiết bị nhận dạng an toàn, các thành phần tương tự và giải pháp kết nối.NXP tập trung vào các kết nối an toàn và hệ thống điều khiển điện tử đáng tin cậy được sử dụng trong các nền tảng giao thông, mạng và nhúng.

Kết luận

MPC8548EVUAUJ kết hợp khả năng xử lý, kết nối mạng và bảo mật trong một con chip nhỏ gọn.Bạn sẽ có lõi PowerPC 32 bit chạy ở tốc độ cao, cùng với bốn cổng Gigabit Ethernet và hỗ trợ bộ nhớ linh hoạt.Công cụ bảo mật tích hợp của nó giúp quản lý dữ liệu được mã hóa trực tiếp trên bộ xử lý, giúp liên lạc ổn định và được bảo vệ.Với sự hỗ trợ cho PCI, RapidIO và nhiều cấp điện áp, nó phù hợp với nhiều hệ thống điều khiển và truyền thông.Gói FCBGA 783 chân cho phép bố trí bo mạch dày đặc trong khi vẫn xử lý khối lượng công việc đòi hỏi khắt khe.Nếu bạn cần định tuyến dữ liệu đáng tin cậy và kiểm soát hệ thống trong một thiết bị, bộ xử lý này sẽ mang đến cho bạn sự kết hợp cân bằng giữa hiệu suất và khả năng tích hợp.
