Tìm hiểu kiến trúc FPGA LFSC3GA25E-7F900C và các chức năng chính

Khám phá LFSC3GA25E-7F900C giúp bạn có cái nhìn sâu hơn về cách các thiết bị logic lập trình hỗ trợ các hệ thống kỹ thuật số linh hoạt.Bạn có thể sử dụng FPGA này để tổ chức các đường dẫn dữ liệu, quản lý tín hiệu và xây dựng các hàm logic tùy chỉnh bên trong một chip.Bố cục bên trong của nó kết hợp các ô logic có thể lập trình, khối bộ nhớ và dãy đầu ra đầu vào để tín hiệu di chuyển hiệu quả qua thiết bị.Hiểu cách các phần này hoạt động cùng nhau sẽ giúp bạn thấy các hệ thống điện tử phức tạp được cấu trúc như thế nào.Từ phần cứng truyền thông đến hệ thống điều khiển, FPGA này cung cấp một phương pháp thiết thực để tạo ra các thiết kế kỹ thuật số có khả năng thích ứng.

Danh mục

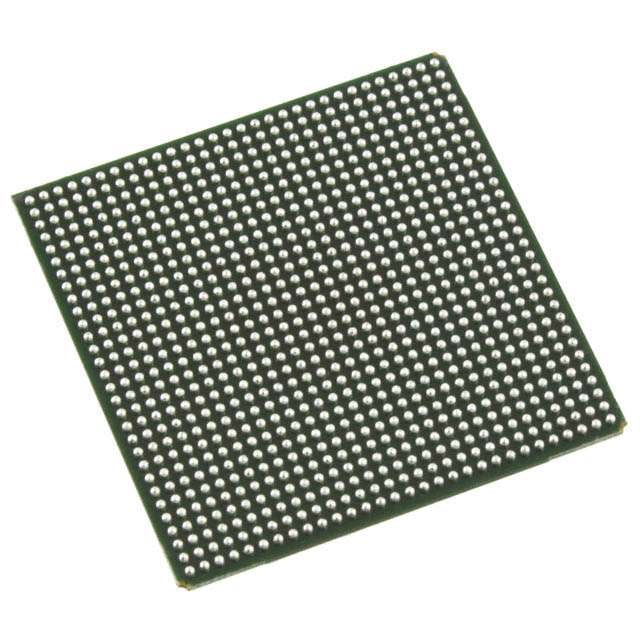

Tổng quan về LFSC3GA25E-7F900C

LFSC3GA25E-7F900C là một thiết bị logic lập trình được thiết kế để hỗ trợ các chức năng kỹ thuật số có thể định cấu hình trong các hệ thống điện tử nhúng.Thiết bị này chứa cấu trúc logic dựa trên lưới với hàng nghìn phần tử có thể lập trình, tài nguyên bộ nhớ trong và nhiều kết nối đầu vào và đầu ra để liên lạc bên ngoài.Kiến trúc của nó cho phép các mạch kỹ thuật số, đường dẫn điều khiển và các tác vụ xử lý tín hiệu được thực hiện trong một chip đơn.Mạng định tuyến tích hợp kết nối các khối logic và phần bộ nhớ để dữ liệu có thể di chuyển qua thiết bị theo cách có cấu trúc.Hoạt động được hỗ trợ bởi phạm vi cung cấp lõi thấp và gói số lượng pin cao phù hợp với bố cục bảng mạch dày đặc.

Đang tìm kiếm LFSC3GA25E-7F900C.Liên hệ với chúng tôi để kiểm tra lượng hàng tồn kho hiện tại, thời gian giao hàng và giá cả.

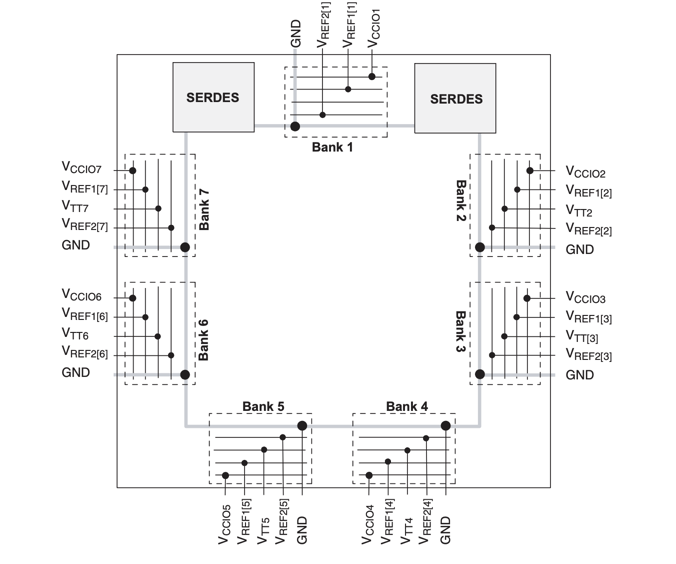

Ngân hàng LFSC3GA25E-7F900C

Sự sắp xếp ngân hàng đầu vào và đầu ra được sử dụng trong FPGA LFSC3GA25E-7F900C cho thấy cách thiết bị tổ chức các tài nguyên IO có thể lập trình của nó thành nhiều vùng được điều khiển bằng điện áp.Tám dãy được phân bố xung quanh chu vi thiết bị và mỗi dãy bao gồm các kết nối được nhóm để cung cấp VCCIO, đầu vào điện áp tham chiếu có nhãn VREF, các chân điện áp kết thúc có nhãn VTT và nối đất.Cấu trúc này cho phép mỗi dãy hoạt động với các điều kiện điện độc lập nên các tiêu chuẩn tín hiệu khác nhau có thể được hỗ trợ trên các mặt riêng biệt của thiết bị.Các khối giao diện SERDES xuất hiện gần các dãy phía trên để hỗ trợ các kênh truyền thông nối tiếp tốc độ cao được kết nối với các vùng IO lân cận.Bố cục này cũng xác định các chân tham chiếu dùng chung và các kết nối nguồn xác định cách các tín hiệu bên ngoài tương tác với logic lập trình bên trong thông qua cấu trúc IO được xếp theo dãy.

Mô hình CAD LFSC3GA25E-7F900C

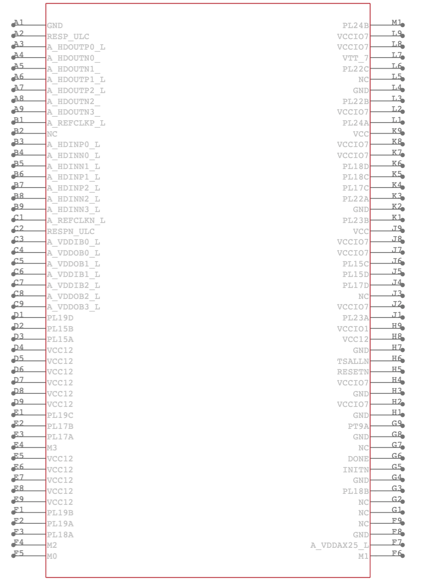

Biểu tượng LFSC3GA25E-7F900C

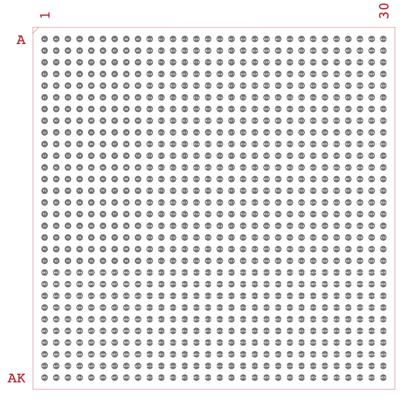

Dấu chân LFSC3GA25E-7F900C

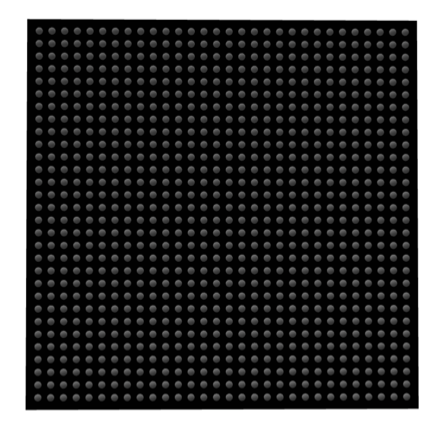

Mô hình 3D LFSC3GA25E-7F900C

Tính năng của LFSC3GA25E-7F900C

Logic lập trình mật độ cao

Thiết bị tích hợp khoảng 25.000 phần tử logic lập trình được sắp xếp trong một mạng lưới có tổ chức.Các ô logic này có thể được cấu hình để thực hiện các đường dẫn điều khiển kỹ thuật số, logic tổ hợp và các phép toán số học trong các hệ thống nhúng.

Kiến trúc bộ nhớ nhúng

Tài nguyên bộ nhớ trong cung cấp dung lượng lưu trữ lớn hơn một megabit để đệm dữ liệu và hỗ trợ các hoạt động logic.Các khối bộ nhớ này được phân phối khắp thiết bị để các mạch logic có thể truy cập dữ liệu cục bộ mà không cần đường dẫn định tuyến dài.

Kết nối đầu vào và đầu ra linh hoạt

Lên đến ba trăm bảy mươi tám kết nối đầu vào và đầu ra cho phép thiết bị tương tác với các cảm biến, giao diện truyền thông và các thành phần kỹ thuật số khác.Cấu trúc chân cắm hỗ trợ nhiều tiêu chuẩn điện trên các dãy IO độc lập.

Tài nguyên quản lý đồng hồ tích hợp

Các khối quản lý đồng hồ bên trong giúp phân phối tín hiệu định thời trên cấu trúc logic lập trình được.Các tài nguyên này duy trì thời gian tín hiệu được đồng bộ hóa để các hoạt động kỹ thuật số diễn ra theo trình tự có trật tự và có thể dự đoán được.

Khả năng giao diện nối tiếp tốc độ cao

Các khối giao diện nối tiếp chuyên dụng hỗ trợ các kênh liên lạc tốc độ cao để truyền dữ liệu giữa các mô-đun hệ thống.Các khối này kết nối với các ngân hàng IO gần đó và giúp duy trì việc truyền tín hiệu ổn định trong các thiết kế sử dụng nhiều dữ liệu.

Khối xử lý logic có cấu trúc

Các khối xử lý nội bộ chuyên dụng mở rộng kết cấu logic và cho phép các nhà thiết kế triển khai các cấu trúc kỹ thuật số lặp lại một cách hiệu quả hơn.Sự sắp xếp này hỗ trợ các tác vụ như xử lý gói, tuần tự điều khiển và vận hành dữ liệu song song.

Mạng định tuyến có thể lập trình

Mạng định tuyến có cấu trúc liên kết các ô logic, khối bộ nhớ và chân giao diện.Tín hiệu có thể truyền qua mạng dọc theo nhiều đường dẫn, cho phép các nhà thiết kế tổ chức các chức năng kỹ thuật số theo cách phù hợp với kiến ​​trúc hệ thống.

Tích hợp gói gắn trên bề mặt

Thiết bị này được đặt trong một gói mảng lưới bóng lớn hỗ trợ tích hợp bảng mạch dày đặc.Cấu trúc gói này cho phép bố trí nhiều kết nối điện trong một không gian nhỏ gọn dành cho các tổ hợp điện tử tiên tiến.

Thông số kỹ thuật LFSC3GA25E-7F900C

Thuộc tính sản phẩm	Giá trị thuộc tính
nhà sản xuất	Chất bán dẫn mạng
Điện áp - Nguồn cung cấp	0,95V ~ 1,26V
Tổng số bit RAM	1966080
Gói thiết bị của nhà cung cấp	900-FPBGA (31x31)
loạt	SC
Gói / Thùng	900-BBGA
Gói	khay
Nhiệt độ hoạt động	0°C ~ 85°C (TJ)
Số phần tử/ô logic	25000
Số lượng LAB/CLB	6250
Số lượng I/O	378
Kiểu lắp	Gắn bề mặt
Số sản phẩm cơ sở	LFSC3GA25
Trạng thái RoHS	RoHS không tuân thủ
Mức độ nhạy cảm với độ ẩm (MSL)	3 (168 giờ)
Trạng thái TIẾP CẬN	REACH Không bị ảnh hưởng
ECCN	3A991D
HTSUS	8542.39.0001

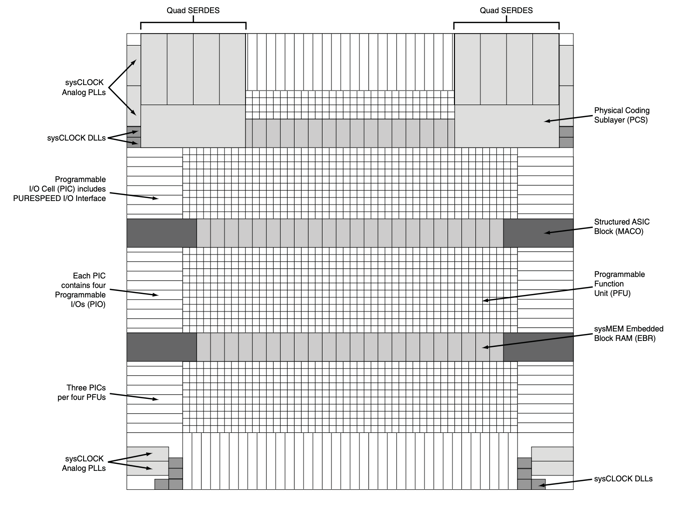

Sơ đồ khối đơn giản của LFSC3GA25E-7F900C

Bố cục bên trong dựa trên lưới của FPGA LFSC3GA25E-7F900C hiển thị cách sắp xếp logic lập trình, khối bộ nhớ, tài nguyên xung nhịp và cấu trúc giao diện tốc độ cao.Các đơn vị chức năng có thể lập trình tạo thành kết cấu logic trung tâm, nơi triển khai các mạch kỹ thuật số có thể định cấu hình.Các phần RAM khối nhúng sysMEM phân tán cung cấp khả năng lưu trữ và đệm dữ liệu nội bộ trong mảng logic.Các ô IO có thể lập trình được bố trí dọc theo các cạnh của thiết bị kết nối logic bên trong với các chân bên ngoài, với mỗi cụm IO có thể lập trình được chứa nhiều kết nối IO có thể lập trình được.Các khối Quad SERDES và giao diện lớp con mã hóa vật lý xuất hiện gần các khu vực trên cùng để hỗ trợ giao tiếp nối tiếp tốc độ cao.Các khối ASIC có cấu trúc được gắn nhãn MACO được tích hợp trong kết cấu logic để hỗ trợ các cấu trúc xử lý chuyên biệt.Tài nguyên quản lý đồng hồ có nhãn PLL tương tự sysCLOCK và DLL sysCLOCK được đặt ở các cạnh của bố cục để tạo và phân phối tín hiệu định thời trên toàn bộ kiến ​​trúc lập trình.

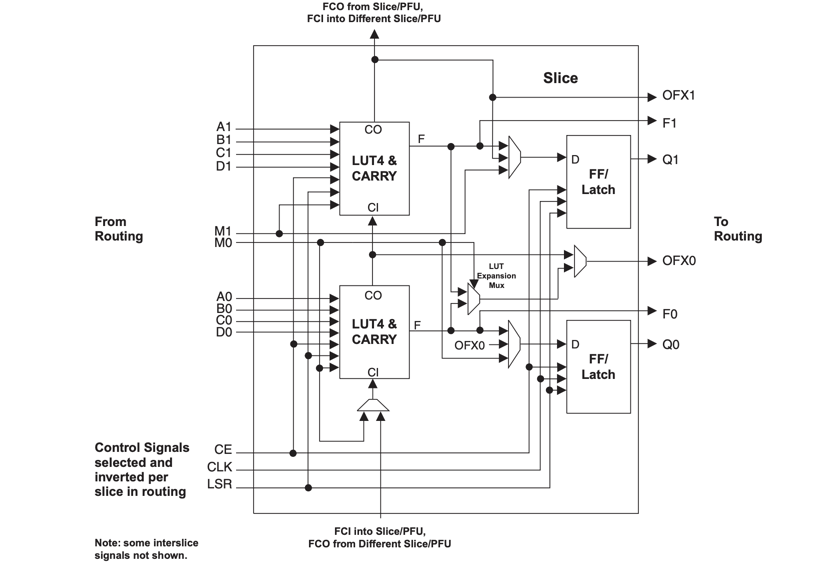

Sơ đồ lát cắt của LFSC3GA25E-7F900C

Cấu trúc bên trong của một lát logic được sử dụng trong đơn vị chức năng lập trình của FPGA LFSC3GA25E-7F900C.Hai khối LUT4 thực hiện các phép toán logic tổ hợp bằng cách sử dụng bốn tín hiệu đầu vào có nhãn A, B, C và D. Logic mang tích hợp hỗ trợ các phép toán số học bằng cách liên kết các tín hiệu mang đầu vào và đầu ra mang giữa các lát liền kề.Các phần tử lật hoặc chốt lưu trữ dữ liệu đầu ra từ giai đoạn logic, tạo ra các đầu ra đã đăng ký có nhãn Q0 và Q1.Các đầu vào điều khiển như đồng hồ, kích hoạt đồng hồ và các tín hiệu đặt hoặc đặt lại điều chỉnh hoạt động tuần tự của các phần tử lưu trữ.Các kết nối định tuyến ở cạnh trái và phải liên kết lát cắt với mạng kết nối có thể lập trình xung quanh, cho phép tín hiệu đi vào từ tài nguyên định tuyến và trả lại các đầu ra đã xử lý trở lại cơ cấu định tuyến.

Ứng dụng của LFSC3GA25E-7F900C

Hệ thống điều khiển công nghiệp

Tài nguyên logic có thể lập trình cho phép thiết bị quản lý trình tự thời gian, định tuyến tín hiệu và các tác vụ điều khiển kỹ thuật số trong thiết bị tự động.Nó có thể phối hợp nhiều cảm biến và bộ truyền động trong khi vẫn duy trì quá trình xử lý kỹ thuật số ổn định trong hệ thống điều khiển.

Cơ sở hạ tầng truyền thông dữ liệu

Thiết bị truyền thông thường yêu cầu xử lý kỹ thuật số linh hoạt để xử lý dữ liệu và điều khiển giao diện.Thiết bị có thể xử lý các luồng dữ liệu đến, tổ chức logic định tuyến và hỗ trợ các liên kết giao tiếp trong phần cứng mạng.

Nền tảng máy tính nhúng

Hệ thống nhúng sử dụng logic lập trình để quản lý luồng dữ liệu giữa bộ xử lý, bộ nhớ và thiết bị giao diện.Thiết bị có thể triển khai các đường dẫn kỹ thuật số tùy chỉnh giúp điều chỉnh hoạt động của hệ thống theo các yêu cầu ứng dụng cụ thể.

Hệ thống thu thập dữ liệu tốc độ cao

Hệ thống đo lường thường xuyên thu thập tín hiệu từ nhiều nguồn cùng một lúc.Cấu trúc logic lập trình có thể tổ chức các tín hiệu số đến, căn chỉnh thời gian và chuẩn bị dữ liệu để xử lý hoặc truyền tiếp.

Phần cứng xử lý tín hiệu

Thiết bị có thể thực hiện các phép toán số học và logic có thể định cấu hình để hỗ trợ các chức năng xử lý tín hiệu.Các bộ lọc kỹ thuật số, vòng điều khiển và tác vụ chuyển đổi dữ liệu có thể được triển khai trực tiếp trong cấu trúc logic lập trình được.

LFSC3GA25E-7F900C Ưu điểm và nhược điểm

Ưu điểm

• Dung lượng logic lập trình lớn hỗ trợ các chức năng kỹ thuật số phức tạp

• Số lượng kết nối đầu vào và đầu ra cao cho phép tích hợp hệ thống linh hoạt

• Khối bộ nhớ nhúng cung cấp khả năng lưu trữ và đệm dữ liệu nội bộ

• Cấu trúc logic có thể cấu hình lại cho phép cập nhật các chức năng phần cứng thông qua thay đổi thiết kế

• Nhiều ngân hàng IO cho phép các tiêu chuẩn tín hiệu khác nhau trong một thiết bị

Nhược điểm

• Quá trình thiết kế yêu cầu các công cụ phát triển chuyên dụng và quy trình cấu hình

• Độ phức tạp của thiết bị có thể làm tăng thời gian thiết kế hệ thống trong quá trình phát triển

• Kích thước gói hàng lớn yêu cầu bố trí bảng mạch in cẩn thận

• Phải cân nhắc việc quản lý nguồn điện khi có nhiều tài nguyên logic đang hoạt động

Các lựa chọn thay thế LFSC3GA25E-7F900C

Mã sản phẩm	nhà sản xuất	Các tính năng chính	Trường hợp sử dụng/Ghi chú
LFSC3GA25E-7FFN1020C	Tập đoàn bán dẫn lưới	Thiết bị FPGA thuộc dòng SC cung cấp khoảng 25.000 phần tử logic, tài nguyên bộ nhớ nhúng và một số lượng lớn các chân I/O có thể lập trình được.Nó sử dụng gói BGA cao độ hỗ trợ bố cục mạch dày đặc và các thiết kế kỹ thuật số phức tạp.	Được sử dụng trong các hệ thống điều khiển nhúng, giao diện truyền thông và thiết bị điện tử công nghiệp, nơi cần có phần cứng có thể lập trình và khả năng kết nối I/O cao.
LFSC3GA25E-7FFA1020C	Tập đoàn bán dẫn lưới	FPGA có thể lập trình với các tài nguyên logic tương tự trong dòng LFSC3GA25E.Cung cấp các khối logic có thể cấu hình, bộ nhớ nhúng và định tuyến kỹ thuật số linh hoạt cho phép các nhà thiết kế triển khai các mạch kỹ thuật số tùy chỉnh.	Thích hợp để xử lý tín hiệu số, cầu nối giao diện và điều khiển phần cứng có thể lập trình trong các hệ thống truyền thông và điện tử nhúng.
LFSC3GA25E-6FN900C	Tập đoàn bán dẫn lưới	Thiết bị FPGA có khoảng 25K phần tử logic và các khối bộ nhớ tích hợp được thiết kế cho phần cứng kỹ thuật số có thể lập trình.Gói này cung cấp nhiều kết nối I/O hỗ trợ tích hợp hệ thống phức tạp.	Thường được sử dụng trong các hệ thống điều khiển công nghiệp, nền tảng điện toán nhúng và thiết bị mạng yêu cầu cấu hình phần cứng linh hoạt.

Giới thiệu về chất bán dẫn lưới

Lattice Semiconductor là một công ty bán dẫn được thành lập vào năm 1983 và có trụ sở chính tại Hillsboro Oregon, Hoa Kỳ.Công ty phát triển các thiết bị logic lập trình và các công nghệ liên quan được sử dụng trong máy tính, truyền thông, hệ thống công nghiệp và điện tử tiêu dùng.Các dòng sản phẩm của công ty bao gồm mảng cổng lập trình được tại hiện trường, thiết bị logic lập trình được và các giải pháp giao diện được thiết kế để hỗ trợ thiết kế hệ thống kỹ thuật số linh hoạt.Các thiết bị mạng được sử dụng rộng rãi trong các hệ thống nhúng trong đó các chức năng phần cứng có thể lập trình giúp quản lý việc xử lý dữ liệu, logic điều khiển và định tuyến tín hiệu trong các nền tảng điện tử nhỏ gọn.

Kết luận

FPGA LFSC3GA25E-7F900C kết hợp logic lập trình, bộ nhớ nhúng và kết nối đầu ra đầu vào linh hoạt trong một thiết bị.Bằng cách hiểu kiến ​​trúc của nó, bạn có thể thấy cách tổ chức các chức năng logic kỹ thuật số và cách tín hiệu truyền qua kết cấu lập trình.Các tính năng như các phần tử logic có thể định cấu hình, mạng định tuyến và khối quản lý đồng hồ cho phép thiết bị hỗ trợ nhiều thiết kế hệ thống.Cấu trúc của nó làm cho nó phù hợp để xử lý dữ liệu, logic điều khiển và phần cứng truyền thông.Khi khám phá các sơ đồ và thông số kỹ thuật, bạn sẽ có được bức tranh rõ ràng hơn về cách phần cứng có thể lập trình hỗ trợ các hệ thống điện tử có khả năng thích ứng.
