Hiểu các tính năng của AD9959 để xử lý tín hiệu

AD9959 là một bộ tổng hợp kỹ thuật số mạnh mẽ và linh hoạt, cung cấp kiểm soát tần số, pha và biên độ trên bốn kênh độc lập.Bài viết này bao gồm các tính năng chính, thông số kỹ thuật và các ứng dụng phổ biến của AD9959, giúp bạn dễ hiểu làm thế nào thiết bị này có thể được sử dụng trong các thiết lập khác nhau.Cho dù bạn đang tìm cách tạo ra các bộ tạo dao động cục bộ nhanh nhẹn hoặc đồng bộ hóa các hệ thống phức tạp như radar mảng theo giai đoạn, AD9959 cung cấp độ chính xác và khả năng thích ứng cần thiết cho một loạt các dự án.Đến cuối hướng dẫn này, bạn sẽ hiểu rõ về cách thức hoạt động của AD9959 và cách áp dụng nó trong các trường khác nhau.

Danh mục

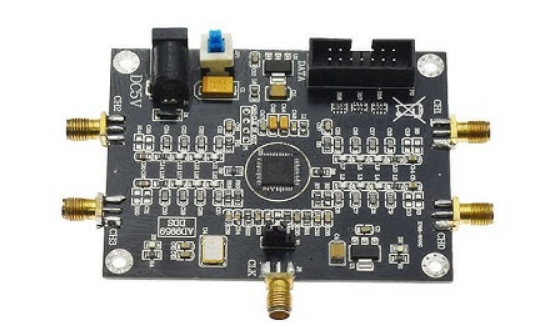

Tổng quan về AD9959

Các AD9959 Cung cấp bốn lõi tổng hợp kỹ thuật số trực tiếp, cho phép bạn kiểm soát tần số, pha và biên độ độc lập cho mỗi kênh.Với khả năng xử lý tối đa 16 cấp độ điều chế, cho dù đó là tần số, pha hoặc biên độ, nó mang lại sự linh hoạt cho các thiết kế của bạn.Vì tất cả các kênh chia sẻ cùng một đồng hồ hệ thống, chúng vẫn được đồng bộ hóa, đảm bảo hoạt động trơn tru trên nhiều kênh.Hơn nữa, nếu bạn làm việc với nhiều hơn một AD9959, bạn có thể dễ dàng đồng bộ hóa một số thiết bị, làm cho nó trở nên lý tưởng cho các thiết lập phức tạp.

AD9959 Sơ đồ pinout

Số pin số	Mnemon	I/o	Sự miêu tả
1	Sync_in	TÔI	Được sử dụng để đồng bộ hóa nhiều thiết bị AD9959.Kết nối với pin Sync_out của thiết bị Master AD9959.
2	Sync_out	O	Được sử dụng để đồng bộ hóa nhiều thiết bị AD9959.Kết nối với pin Sync_in của thiết bị Slave AD9959.
3	Master_reset	TÔI	Active High Reset Pin.Xác nhận pin Master_reset buộc các thanh ghi nội bộ AD9959 đến trạng thái mặc định của chúng.
4	PWR_DWN_CTL	TÔI	Kiểm soát nguồn điện bên ngoài.
5, 7, 11, 15, 19, 21, 26, 31, 33, 37, 39	AVDD	TÔI	Chân cung cấp năng lượng tương tự (1.8V).
6, 10, 12, 16, 18, 20, 25, 28, 32, 34, 38	Agnd	TÔI	Ghim mặt đất tương tự.
44, 56	DVDD	TÔI	Chân nguồn điện kỹ thuật số (1.8V).
45, 55	DGND	TÔI	Ghim mặt đất kỹ thuật số.
8	Ch2_iout	O	Đầu ra DAC thực sự.Chấm dứt thành AVDD.
9	Ch2_iout	O	Đầu ra Bổ sung DAC.Chấm dứt thành AVDD.
13	Ch3_iout	O	Đầu ra DAC thực sự.Chấm dứt thành AVDD.
14	Ch3_iout	O	Đầu ra Bổ sung DAC.Chấm dứt thành AVDD.
17	DAC_RSET	TÔI	Thiết lập dòng tham chiếu cho tất cả các DAC.Một điện trở 1,91 kΩ (danh nghĩa) được kết nối từ chân 17 đến AGND.
22	Ref_clk	TÔI	Đồng hồ tham chiếu bổ sung/đầu vào dao động.Khi ref_clk được vận hành ở chế độ kết thúc đơn, mã pin này sẽ được tách rời thành AVDD hoặc AGND với tụ điện 0,1.
23	Ref_clk	TÔI	Đồng hồ tham chiếu/đầu vào dao động.Khi ref_clk được vận hành ở chế độ kết thúc đơn, đây là đầu vào.Xem phần Chế độ hoạt động cho cấu hình đồng hồ tham chiếu.

Số pin số	Mnemon	I/o	Sự miêu tả
24	CLK_MODE_SEL	TÔI	Điều khiển pin cho phần dao động.THẬN TRỌNG: Không lái mã PIN này vượt quá 1,8V.Khi cao (1.8V), phần dao động được bật để chấp nhận một tinh thể làm nguồn ref_clk.Khi thấp, phần dao động được bỏ qua.
27	Loop_filter	TÔI	Kết nối với mạng bù 0 bên ngoài của bộ lọc vòng PLL.Thông thường, mạng bao gồm một điện trở 0Ω nối tiếp với tụ điện 680pf gắn với AVDD.
29	Ch0_iout	O	Đầu ra Bổ sung DAC.Chấm dứt thành AVDD.
30	Ch0_iout	O	Đầu ra DAC thực sự.Chấm dứt thành AVDD.
35	Ch1_iout	O	Đầu ra Bổ sung DAC.Chấm dứt thành AVDD.
36	Ch1_iout	O	Đầu ra DAC thực sự.Chấm dứt thành AVDD.
40 đến 43	P0 đến P3	TÔI	Các chân dữ liệu được sử dụng để điều chế (FSK, PSK, ASK), để bắt đầu/dừng các bộ tích lũy quét hoặc được sử dụng để tăng/tăng tốc độ biên độ đầu ra.Dữ liệu đồng bộ với SYNC_CLK (chân 54).Đầu vào dữ liệu phải đáp ứng các yêu cầu thiết lập và giữ thời gian của SYNC_CLK.Chức năng của các chân này được điều khiển bởi các bit cấu hình pin hồ sơ (PPC) (FR1 [14:12]).
46	I/o_update	TÔI	Một cạnh tăng chuyển dữ liệu từ bộ đệm cổng I/O nối tiếp sang các thanh ghi hoạt động.I/O_Update đồng bộ với SYNC_CLK (chân 54).I/O_Update phải đáp ứng các yêu cầu thiết lập và giữ thời gian của SYNC_CLK để đảm bảo độ trễ đường ống cố định của dữ liệu đến đầu ra DAC;Mặt khác, thời gian không chắc chắn ± 1 Sync_Clk tồn tại.Chiều rộng xung tối thiểu là một khoảng thời gian đồng bộ hóa.
47	CS \	TÔI	Hỗn chọn chip thấp.Cho phép nhiều thiết bị chia sẻ xe buýt I/O chung (SPI).
48	SCLK	TÔI	Đồng hồ dữ liệu nối tiếp cho các hoạt động I/O.Các bit dữ liệu được viết trên cạnh tăng của SCLK và đọc trên cạnh rơi của SCLK.
49	Dvdd_i/o	TÔI	3,3V cung cấp năng lượng kỹ thuật số cho cổng SPI và I/O kỹ thuật số.
50	SDIO_0	I/o	Dữ liệu pin SDIO_0 chỉ dành riêng cho cổng nối tiếp I/O.
51, 52	SDIO_1, SDIO_2	I/o	Có thể sử dụng pin dữ liệu SDIO_1 và pin dữ liệu SDIO_2 cho cổng I/O nối tiếp hoặc được sử dụng để bắt đầu tăng/giảm xuống (RU/RD) của biên độ đầu ra DAC.
53	SDIO_3	I/o	Có thể sử dụng pin dữ liệu SDIO_3 cho cổng I/O nối tiếp hoặc để bắt đầu tăng/giảm xuống (Ru/RD) của biên độ đầu ra DAC.Trong các chế độ một bit hoặc 2 bit, SDIO_3 được sử dụng để sync_i/o.Nếu chức năng Sync_i/O không được sử dụng, hãy buộc nó vào mặt đất hoặc logic 0. Không để SDIO_3 nổi trong chế độ đơn hoặc 2 bit.
54	Sync_clk	O	Sync_Clk chạy ở một phần tư tốc độ đồng hồ hệ thống;nó có thể bị vô hiệu hóa.I/O_Update hoặc dữ liệu (chân 40 đến chân 43) đồng bộ với Sync_Clk.Để đảm bảo độ trễ đường ống cố định của dữ liệu đối với đầu ra DAC, I/O_UPDATE hoặc dữ liệu (chân 40 đến chân 43) phải đáp ứng các yêu cầu thiết lập và giữ thời gian đối với cạnh tăng của SYNC_CLK;Mặt khác, xảy ra thời gian không chắc chắn ± 1 đồng bộ hóa.

Tổng quan về mô hình CAD AD9959

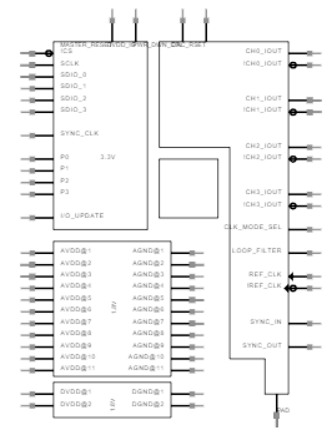

Biểu tượng AD9959

Dấu chân AD9959

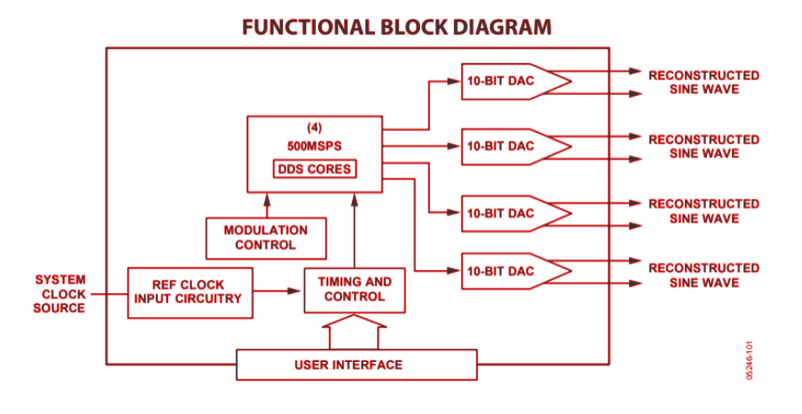

Sơ đồ khối AD9959 chi tiết

Thông số kỹ thuật AD9959

Thông số kỹ thuật, thuộc tính, tham số và các bộ phận có thể so sánh cho các thiết bị tương tự Inc. AD9959BCPZ.

Kiểu	Tham số
Tình trạng vòng đời	Sản xuất (Cập nhật lần cuối: 1 tháng trước)
Thời gian dẫn đầu của nhà máy	8 tuần
Liên hệ mạ	Thiếc
Gắn kết	Núi bề mặt
Loại gắn kết	Núi bề mặt
Gói / trường hợp	Pad tiếp xúc 56-VFQFN, CSP
Số lượng ghim	56
Nhiệt độ hoạt động	-40 ° C đến 85 ° C.
Bao bì	Khay
Mã JESD-609	E3
Mã PBFREE	KHÔNG
Trạng thái một phần	Tích cực
Mức độ nhạy cảm độ ẩm (MSL)	3 (168 giờ)
Số lượng chấm dứt	56
Chấm dứt	SMD/SMT
Mã ECCN	EAR99
Tính năng bổ sung	Cũng yêu cầu cung cấp 3,3V
Tiêu tán công suất tối đa	680mw
Điện áp - Cung cấp	1.71V đến 1.96V
Vị trí thiết bị đầu cuối	Quad
Mẫu đầu cuối	Không có chì
Nhiệt độ phản xạ cực đại (° C)	260
Cung cấp điện áp	1.8V
Terminal Pitch	0,5mm
Tính thường xuyên	500 MHz
Thời gian @ Đỉnh phản xạ Temp (S)	30
Số phần cơ sở	AD9959
Số pin	56
Trạng thái trình độ	Không đủ điều kiện
Điện áp cung cấp vận hành	1.8V
Giao diện	Nối tiếp
HOẠT ĐỘNG CUNG CẤP HIỆN TẠI	180mA
Cung cấp danh nghĩa hiện tại	160mA
Max cung cấp hiện tại	185mA
UPS/UCS/Loại ICS ngoại vi	DSP ngoại vi, bộ tạo dao động được điều khiển bằng số
Số lượng bit	10
Tốc độ lấy mẫu	500 msps
Quét ranh giới	KHÔNG
Chế độ công suất thấp	Đúng
Tỷ lệ chuyển đổi	500 msps
Số lượng bộ chuyển đổi D/A	4
Độ phân giải (bit)	10 b
Điều chỉnh chiều rộng từ (bit)	32 b
Chiều cao	830μm
Chiều dài	8 mm
Chiều rộng	8 mm
Đạt được SVHC	Không có SVHC
Trạng thái Rohs	Rohs3 tuân thủ
Dẫn đầu miễn phí	Chứa chì

AD9959 Các tính năng chính

4 Kênh DDS được đồng bộ hóa ở 500 msps

AD9959 cung cấp bốn kênh tổng hợp kỹ thuật số trực tiếp (DDS) được đồng bộ hóa, tất cả đều hoạt động ở mức lên tới 500 MSP.Điều này cho phép bạn tạo ra các tín hiệu chính xác trên nhiều kênh trong khi duy trì đồng bộ hóa, điều này đặc biệt hữu ích khi làm việc trên các dự án yêu cầu nhiều đầu ra hoạt động trơn tru.

Tần số độc lập, pha và điều khiển biên độ

Mỗi trong bốn kênh DDS cung cấp kiểm soát độc lập về tần số, pha và biên độ.Điều này cho phép bạn tinh chỉnh từng kênh cho phù hợp với các nhu cầu khác nhau, mang lại cho bạn sự linh hoạt trong việc xử lý các tham số tín hiệu khác nhau.

Độ trễ phù hợp cho các thay đổi tần số, pha và biên độ

AD9959 đảm bảo rằng những thay đổi về tần số, pha và biên độ được đồng bộ hóa trên các kênh.Điều này có nghĩa là khi bạn điều chỉnh một tham số, thay đổi xảy ra đồng thời trên tất cả các kênh, giúp bạn duy trì đầu ra nhất quán mà không bị trễ.

Phân lập kênh đến kênh tuyệt vời

Với hơn 65 dB cách ly kênh đến kênh, AD9959 giảm thiểu nhiễu giữa các kênh.Điều này đảm bảo rằng các tín hiệu được tạo ra trên mỗi kênh là sạch sẽ và khác biệt, cung cấp hiệu suất chất lượng cao hơn trong các thiết kế của bạn.

Khả năng quét tuyến tính

AD9959 hỗ trợ tần số tuyến tính, pha và quét biên độ.Tính năng này cho phép bạn chuyển đổi trơn tru giữa các giá trị, giúp dễ dàng tạo tín hiệu thay đổi dần dần theo thời gian, có thể hữu ích cho mục đích kiểm tra và hiệu chuẩn.

Tối đa 16 mức độ điều chế tần số, pha và biên độ

Thiết bị có thể xử lý tối đa 16 cấp độ điều chế cho tần số, pha hoặc biên độ.Mức độ linh hoạt này cho phép bạn thực hiện nhiều chương trình điều chế, từ đơn giản đến phức tạp, tùy thuộc vào nhu cầu dự án của bạn.

Tích hợp các bộ chuyển đổi kỹ thuật số 10 bit (DACS) tích hợp

Mỗi kênh đi kèm với DAC 10 bit tích hợp của riêng mình, cho phép bạn chuyển đổi tín hiệu kỹ thuật số thành các đầu ra tương tự với độ chính xác.Điều này làm cho AD9959 trở thành một lựa chọn tuyệt vời khi bạn cần tạo tín hiệu tương tự chính xác ở dạng nhỏ gọn.

Các dòng điện toàn bộ DAC có thể lập trình riêng lẻ

Bạn có thể lập trình dòng điện quy mô đầy đủ cho mỗi DAC riêng lẻ, điều này cho phép bạn kiểm soát công suất đầu ra của mỗi kênh.Mức độ tùy biến này cho phép bạn tối ưu hóa mức năng lượng cho các kênh khác nhau dựa trên các yêu cầu cụ thể của bạn.

Độ phân giải điều chỉnh tần số tốt

AD9959 cung cấp độ phân giải điều chỉnh 0,12 Hz trở lên, cung cấp kiểm soát chính xác tần số của các tín hiệu bạn tạo ra.Mức độ chính xác này có lợi khi làm việc trên các ứng dụng trong đó các điều chỉnh tần số nhỏ tạo ra sự khác biệt lớn.

Độ lệch pha độ phân giải cao

Với độ phân giải bù pha 14 bit, AD9959 cho phép bạn điều chỉnh pha của mỗi kênh.Tính năng này rất hữu ích khi bạn cần điều chỉnh pha chính xác giữa các tín hiệu, chẳng hạn như khi căn chỉnh nhiều tín hiệu trong các hệ thống kết nối theo pha.

Tỷ lệ biên độ đầu ra

AD9959 cung cấp độ phân giải tỷ lệ biên độ đầu ra 10 bit.Điều này cho phép bạn điều chỉnh biên độ đầu ra với độ chính xác cao, cho bạn sự linh hoạt để kiểm soát cường độ tín hiệu chính xác hơn.

Giao diện cổng I/O nối tiếp nâng cao

Giao diện cổng I/O nối tiếp (SPI) cung cấp thông lượng dữ liệu nâng cao, cho phép bạn truyền dữ liệu nhanh chóng và hiệu quả giữa thiết bị và hệ thống của bạn.Điều này tăng tốc độ giao tiếp, có thể hữu ích trong các ứng dụng có nhịp độ nhanh.

Kiểm soát sức mạnh xuống

AD9959 bao gồm cả tùy chọn phần mềm và phần cứng để tăng sức mạnh, giúp bạn kiểm soát cách thức và thời điểm tiết kiệm năng lượng.Tính năng này đặc biệt hữu ích trong các thiết kế có ý thức về năng lượng trong đó hiệu quả năng lượng là ưu tiên.

Hoạt động cung cấp kép

Thiết bị hoạt động với hệ thống cung cấp kép: 1.8 V cho lõi DDS và 3,3 V cho I/O nối tiếp.Cấu hình này giúp cân bằng hiệu suất với nhu cầu năng lượng, làm cho nó có thể thích ứng với các môi trường thiết kế khác nhau.

Đồng bộ hóa nhiều thiết bị

AD9959 hỗ trợ đồng bộ hóa trên nhiều thiết bị, cho phép bạn mở rộng thiết kế của mình với các đơn vị bổ sung trong khi duy trì thời gian chính xác giữa chúng.Điều này giúp việc mở rộng quy mô các dự án của bạn hơn mà không mất đồng bộ.

Có thể chọn hệ số nhân refClk

Với hệ số nhân refCLK có thể lựa chọn từ 4 × đến 20 ×, AD9959 cung cấp tính linh hoạt trong các tùy chọn đồng hồ, cho phép bạn chọn cài đặt tốt nhất cho thiết kế của mình.

Bộ tạo dao động tinh thể refclk tích hợp

Thiết bị này bao gồm bộ tạo dao động tinh thể refclk tích hợp, giúp đơn giản hóa quy trình thiết kế của bạn bằng cách giảm nhu cầu về các thành phần bên ngoài, giúp quản lý thời gian trong hệ thống dễ dàng hơn.

Gói LFCSP 56-LEAD nhỏ gọn

AD9959 có trong gói LFCSP 56 đầu, cung cấp tùy chọn nhỏ gọn và tiết kiệm không gian để tích hợp nhiều kênh DDS vào thiết kế của bạn.Yếu tố hình thức nhỏ này là lý tưởng khi bạn cần chức năng cao mà không chiếm quá nhiều không gian bảng.

Ứng dụng AD9959 phổ biến

Agile Dao động địa phương

AD9959 rất phù hợp để sử dụng trong các bộ dao động cục bộ nhanh nhẹn, cung cấp kiểm soát chính xác tần số, pha và biên độ.Điều này làm cho nó trở thành một lựa chọn tuyệt vời khi bạn cần tạo tín hiệu linh hoạt và có thể điều chỉnh trong các hệ thống radio hoặc các thiết bị liên lạc khác.

Radar và sonar theo từng pha

Trong các hệ thống radar và sonar mảng pha, việc đồng bộ hóa chính xác nhiều kênh tín hiệu là rất quan trọng.Khả năng xử lý và đồng bộ hóa điều khiển độc lập trên nhiều kênh làm cho nó phù hợp hoàn hảo cho các ứng dụng này, đảm bảo xử lý tín hiệu và thời gian chính xác.

Thiết bị

AD9959 có thể được sử dụng trong các loại thiết bị khác nhau, đặc biệt là trong các thiết bị yêu cầu tạo và điều khiển tín hiệu chính xác.Cho dù đó là để kiểm tra, đo lường hoặc hiệu chỉnh các hệ thống, tính linh hoạt của thiết bị trong việc điều chỉnh tần số, pha và biên độ sẽ thêm tính linh hoạt cho các thiết kế của bạn.

Đồng bộ đồng bộ

Đối với các dự án cần đồng bộ hóa đồng bộ trên nhiều kênh, AD9959 cung cấp một giải pháp tuyệt vời.Các tính năng đồng bộ hóa tích hợp của nó cho phép bạn duy trì thời gian chính xác giữa các kênh, làm cho nó trở nên lý tưởng cho các hệ thống nơi chính xác thời gian là rất quan trọng.

Nguồn RF cho các bộ lọc có thể điều chỉnh âm thanh (AOTF)

AD9959 có thể hoạt động như một nguồn RF cho các bộ lọc điều chỉnh quang học (AOTF), cung cấp tạo tín hiệu đáng tin cậy và chính xác cho các hệ thống quang này.Tính linh hoạt của nó trong kiểm soát tần số và biên độ cho phép nó đáp ứng nhu cầu của các ứng dụng chuyên dụng như vậy.

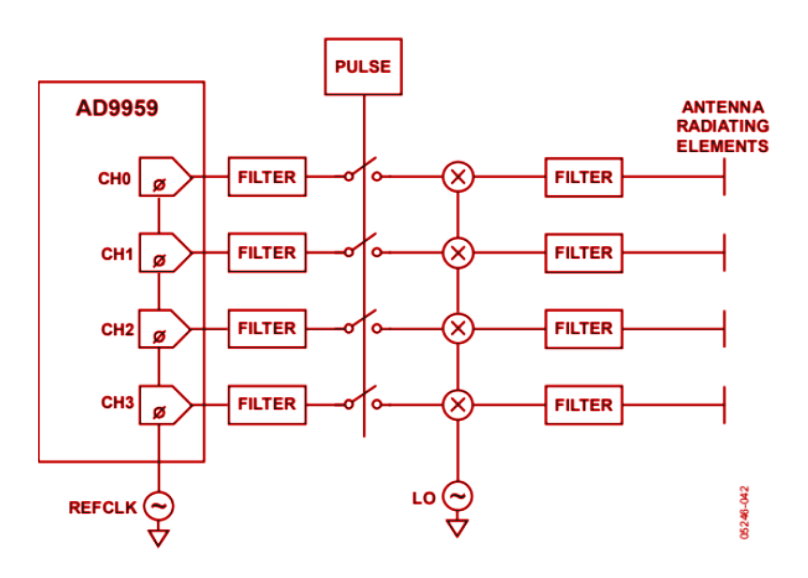

Tổng quan về mạch ứng dụng AD9959

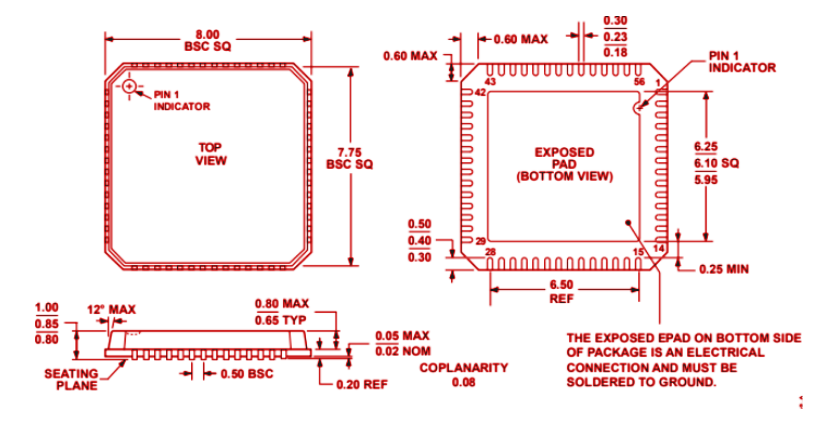

Sơ đồ phác thảo kích thước AD9959

Thông tin nhà sản xuất AD9959

Các thiết bị tương tự đã là một công ty hàng đầu trong việc tạo ra các mạch tích hợp từ năm 1965. Công ty chuyên thiết kế và sản xuất các mạch giúp chuyển đổi, điều kiện và tín hiệu xử lý từ thế giới thực như nhiệt độ, âm thanh và chuyển động của các tín hiệu điện.Các mạch này được sử dụng trong một loạt các hệ thống điện tử trên toàn cầu.

Câu hỏi thường gặp [Câu hỏi thường gặp]

1. AD9959 được sử dụng để làm gì?

AD9959 chứa bốn lõi tổng hợp kỹ thuật số trực tiếp (DDS), mỗi lõi cho phép kiểm soát độc lập tần số, pha và biên độ trên kênh tương ứng của nó.Tính linh hoạt này có thể giúp bạn cân bằng bất kỳ sự không nhất quán nào trong các tín hiệu gây ra bởi các quá trình tương tự như lọc, khuếch đại hoặc khác biệt bố cục trên PCB.

2. AD9959 hoạt động như thế nào?

AD9959 có thể điều chỉnh tần số, pha hoặc biên độ (sử dụng FSK, PSK hoặc hỏi điều chế) với tối đa 16 cấp độ riêng biệt.Bạn kiểm soát điều chế này bằng cách áp dụng các tín hiệu vào các chân cấu hình, cho phép chip chuyển đổi giữa các mức điều chế khác nhau khi cần thiết.
